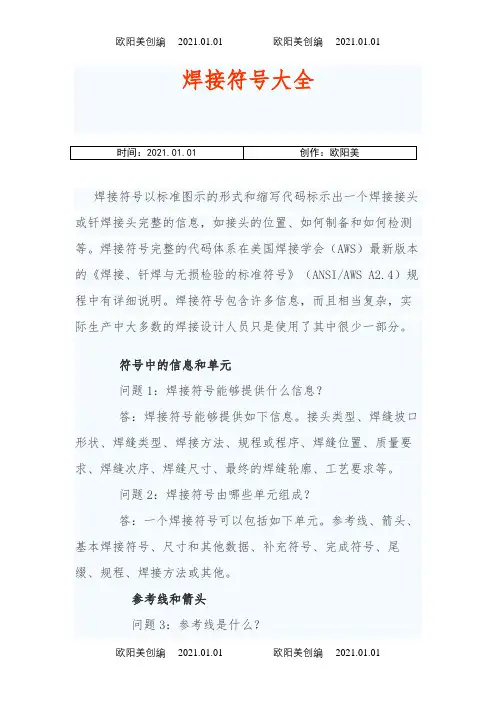

焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
焊接符号大全

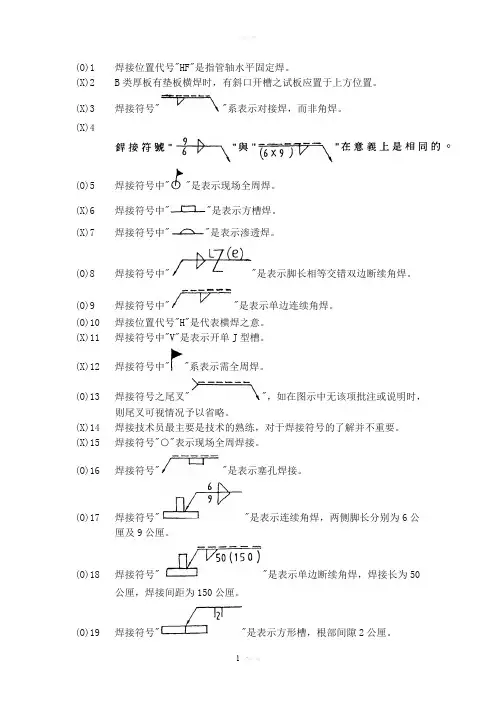

(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。
(X)3 焊接符号""系表示对接焊，而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽，根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属于搭接接头。
(X)25(O)26 焊接符号" "表示开60度之V形槽。
常用焊缝符及其标注方法全
常用焊缝符及其标注方法全The pony was revised in January 2021常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号示意图符号序号名称1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1带垫板符号 V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度cⅠ形焊缝4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
4.4.3塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
5 焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
常用焊接符号大全
常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件 GB/T 5185 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
3.2焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。
3.3当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号，见表1。
表1基本符号 序号 符号名称 示意图 焊缝符号 1卷边焊缝（卷边完全熔化） 注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚度S，见表７2 Ⅰ形焊缝 3 V形焊缝 4单边V形焊缝 表1（续）序号 符号名称 示意图 焊缝符号 5 带钝边V形焊缝 6 带钝边单边V形焊缝 7 带钝边U形焊缝 8 带钝边J形焊缝 9 封底焊缝 10 角焊缝 11 塞焊缝或槽焊缝 12 点焊缝 13 缝焊缝 4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号 序号 符号名称 示意图 符号 说明 1 平面符号 焊缝表面平齐 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
4.2.2辅助符号应用示例见表3。
焊接符号、补充焊接符号类型和图纸(大全)
基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。
方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。
单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。
基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。
如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。
根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。
根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。
角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。
根面的单V 型坡口焊缝的ISO 标准符号。
根面单坡口焊缝的ISO 标准符号。
尽管ISO 2553中提到了这两种情况，但最好还是避免使用。
扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。
基本焊接符号角焊缝的符号，是最常用的焊接类型。
如果没有指定，则腿长相等。
说明边缘焊缝，通常仅沉积在一侧。
一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。
电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。
符号说明了从接头一侧进行的电弧点焊。
符号用于说明电阻点焊，需要从两侧进行操作。
点焊通常是指电阻点焊。
焊与点焊类似，但它不是单点焊接，而是以线性形式进行。
该符号表示电阻缝焊，需要从接头两侧进行操作。
弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。
缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。
补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。
焊接符号详解
（a）对接接头、焊缝 （b）搭接接头、点焊缝 （c）T形接头、角焊缝
图7- 30 常见的焊缝接头和焊缝形式
表7-1 常用焊缝基本符号
焊缝的表示方法
（1）、焊缝的结构形式用焊缝代号来表示，焊缝代号主要 由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸 等组成。常见焊缝的基本符号如表7-1所示，它用来说明焊 缝横截面的形状，线宽为标注字符高度的1/10，如字高为 3.5mm，则符号线宽为0.35mm。
（6）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。 如图7-34、7-35所示。
图7-34 双面焊缝（单边V形焊缝）
图7-35 对称焊缝（角焊缝）标注
（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另 一侧又无焊缝要求时，允许省略基准线的虚线。
（8）、焊缝的尺寸符号为：
高度方向
长度方向
图7-36 焊接尺寸符号及意义
图7-38 CAXA电子图板的焊接符号标注
图7-38中包含了焊接符号中的基本符号、辅助符号、 补充符号，使用时直接点击的图标，并在相应的尺寸编辑 框中输入焊缝尺寸数值，按下对话框中的“确定”即可进 行标注。如果箭头线两侧都有焊接符号，两侧焊接符号相 同时虚线位置选“无”（不要虚线），两侧焊缝不同时， 应当选择虚线的位置，并选择对话框右侧的符号位置 “下”，标注另一侧的焊缝符号及数值。对于对称焊缝， 只选基本符号即可。
图7-39 Solid Edge draft焊接符号的标注
辅助符号见表7-2所示，它是表示焊缝表面形状的符号， 如凸起或凹下等；
补充符号见表7-3所示，它是用来表示焊缝的范围等特 征的符号。
表7-2 焊缝的辅助符号
常用的焊接符号图解【太全了】
常用的焊接符号图解内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.焊缝符号是工程语言的一种，用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。
焊缝符号是进行焊接施工的主要依据。
从事焊接工作的人，要熟悉常用焊缝符号的标注方法及其含义。
焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。
焊缝标注示例见下图。
图中所示的焊缝符号中有：基本符号（图中数字8后面的符号）、补充符号（图中的一面黑旗）、指引线以及焊缝尺寸符号。
基本符号是表示焊缝截面形状的符号。
比如I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等，具体符号见下表。
本例表示焊缝是一角焊缝。
辅助符号是表示焊缝表面形状特征的符号。
辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。
一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。
有时为了补充说明焊缝的某些特征，需要其它符号来表示。
比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。
本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。
补充符号应用示例见下表。
但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。
指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。
如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，可不加虚线，如图d所示。
焊接符号大全(详解).doc
焊接符号大全(详解).doc：一、焊接符号焊接符号是在图纸上用于表示一种焊接方法的标志和信息，所用焊接符号以及符号中包括的信息体现了图纸上给定的焊接要求，准确理解焊接符号，是熟练掌握图纸技术要求的必备条件。
1.飞机焊接符号飞机焊接符号是按照国际公认标准，专为飞机设计的焊接符号系统。
飞机焊接符号由两部分组成，一部分是符号，它代表了相应的焊接方法，圈的大小、位置、线的粗细、号码的大小、方向等特征约定表达不同的焊接方法；另一部分是文字，其中包括具体的焊接方法、热处理和焊件质量等，主要用于辅助飞机焊接符号的理解。
2.焊接符号的主要内容(1)焊接方法符号：决定焊接方法的标志性图形，例如焊缝的形状（直焊缝、弧焊缝等），交叉点的标记等，并附有关联的参数和要求；(2)焊接工艺符号：表示焊接工艺要求的符号，能够表明温度及时间要求、焊接参数的范围和调整要求，这些符号在焊缝符号之下或之上；(3)备注符号：标记焊缝强度要求、热处理要求、清孔或者气压要求等，备注符号需放在焊接符号的右侧；(4)补充符号：表示其他说明性信息，可能有焊性试验、打磨要求、夹件表面保护等，补充符号需放在焊接符号右侧。
焊接符号由四个部分组成：焊接方法符号、焊接工艺符号、附录备注符号和补充符号，分别位于图纸上不同的位置，各包括的内容不一样。
焊接方法符号是用来确定焊接方式的符号，包括焊缝的形状（直缝、斜缝等）、收口方式（弯头、弧头）、膛线（中央线、正常线）、配合面（相对应、两端、对楔）等，所有这些符号放在图纸上焊缝图形的中心右侧。
焊接工艺符号是表示焊接工艺要求的符号，并与焊接方法相关，可以表明每种局部或者全部的焊接工艺要求，如焊接电流、电压、速度等。
焊接工艺符号一般放在焊缝符号上或者焊缝符号下，由图文组合组成，标识各种焊接参数和特性，如电流类型、焊接速度、焊缝保护气氛和热处理要求等。
3.附录备注符号附录备注符号是表示特殊焊缝要求或者特殊工艺要求的符号，常用于表明焊缝强度、焊缝清理、热处理、清孔、热处理、打磨、阴焊等，可以是图形也可以是文字，一般放在焊接符号的右侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的焊接符号图解
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
焊缝符号是工程语言的一种，用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。
焊缝符号是进行焊接施工的主要依据。
从事焊接工作的人，要熟悉常用焊缝符号的标注方法及其含义。
焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。
焊缝标注示例见下图。
图中所示的焊缝符号中有：基本符号（图中数字8后面的符号）、补充符号（图中的一面黑旗）、指引线以及焊缝尺寸符号。
基本符号是表示焊缝截面形状的符号。
比如I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等，具体符号见下表。
本例表示焊缝是一角焊缝。
辅助符号是表示焊缝表面形状特征的符号。
辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。
一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。
有时为了补充说明焊缝的某些特征，需要其它符号来表示。
比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。
本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。
补充符号应用示例见下表。
但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。
指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。
如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，
可不加虚线，如图d所示。
焊缝尺寸众多，标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。
有时为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示。
上图为釆用机械制图方法表示焊缝形式的几个例子.
下表列出了一些常见焊缝尺寸的标注实例：
