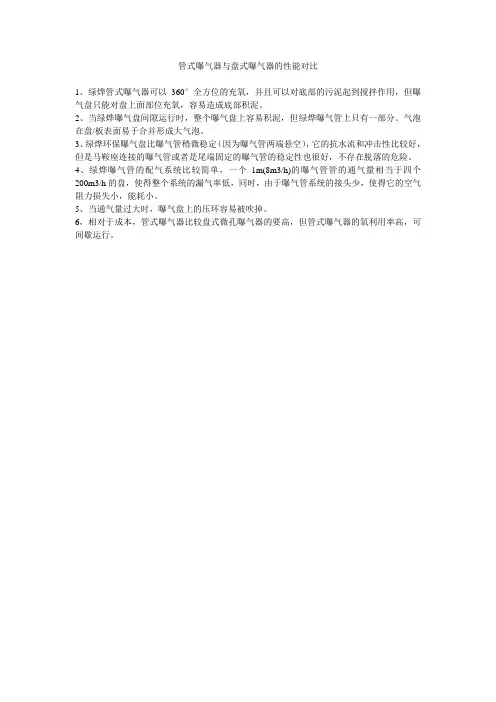

管式曝气器与盘式曝气器的性能对比
管式曝气器与盘式曝气器的性能对比
1、绿烨管式曝气器可以360°全方位的充氧，并且可以对底部的污泥起到搅拌作用，但曝气盘只能对盘上面部位充氧，容易造成底部积泥。
2、当绿烨曝气盘间隙运行时，整个曝气盘上容易积泥，但绿烨曝气管上只有一部分。
气泡在盘/板表面易于合并形成大气泡。
3、绿烨环保曝气盘比曝气管稍微稳定（因为曝气管两端悬空），它的抗水流和冲击性比较好，但是马鞍座连接的曝气管或者是尾端固定的曝气管的稳定性也很好，不存在脱落的危险。
4、绿烨曝气管的配气系统比较简单，一个1m(8m3/h)的曝气管管的通气量相当于四个200m3/h的盘，使得整个系统的漏气率低，同时，由于曝气管系统的接头少，使得它的空气阻力损失小，能耗小。
5、当通气量过大时，曝气盘上的压环容易被吹掉。
6，相对于成本，管式曝气器比较盘式微孔曝气器的要高，但管式曝气器的氧利用率高，可间歇运行。
常用的曝气设备的分类
常用的曝气设备的分类曝气设备是污水处理过程中常用的一种设备，广泛应用于城市污水处理厂、工业废水处理厂等场所。
曝气设备的主要作用是通过给污水供氧来促进污水中有机物的降解，提高污水的处理效果。
根据其工作原理和结构特点，曝气设备可以分为以下几类：1. 曝气风机曝气风机是曝气设备中常见的一种，它通过旋转叶轮产生气流，将空气压送到水中，从而实现给污水供氧的目的。
曝气风机通常采用电动机驱动，通过叶轮的旋转将空气压送到污水中，形成气泡。
曝气风机根据叶轮结构可分为离心风机和轴流风机两种。
•离心风机：离心风机叶轮位于风机的中心，气流在进入叶轮后被离心力推向风机周围，然后经过风机出口排出。
离心风机具有风量大、压力高的特点，适用于较大规模的曝气系统。
•轴流风机：轴流风机叶轮与风机的进出口轴线平行，气流从风机进口进入叶轮后，沿轴线方向受到加速，并在出口处排出。
轴流风机具有体积小、噪音低的特点，适用于规模较小的曝气系统。
2. 曝气喷头曝气喷头是通过通过喷嘴将气体喷入水中，形成气泡来实现曝气作用的设备。
曝气喷头通常由喷嘴和气体供应系统组成。
曝气喷头根据喷射气体的方式可分为以下几种：•压缩空气喷头：压缩空气喷头通过给空气供压，使空气喷射到水中形成气泡。
它具有结构简单、成本低的优点，但产生的气泡较大，对污水的溶解氧供给效果相对较差。
•化学气体喷头：化学气体喷头通过给水中加入一定量的化学气体，如臭氧、氯气等，来实现氧化、消毒等作用。
化学气体喷头一般用于特殊的污水处理场合，处理效果较好。
•液氧喷头：液氧喷头是一种采用液氧作为曝气介质的曝气设备。
液氧喷头具有气泡均匀、溶解氧供给效果好的优点，但操作较为复杂，需要特殊的设备和工艺。
3. 曝气车轮曝气车轮是一种通过旋转车轮进水并将水抛向空中，形成气泡来实现曝气作用的设备。
曝气车轮通常由车轮、传动装置和气体供应系统组成。
曝气车轮的曝气效果主要取决于车轮的转速和气泡的大小。
曝气车轮具有结构简单、操作方便的优点，适用于小型污水处理厂的污水曝气。
几种常见曝气器介绍以及曝气流程
几种常见曝气器介绍以及曝气流程参考资料：/news/details6276.htm 曝气器种类1、悬挂链式曝气器悬挂链式曝气装置将曝气器悬挂在浮筒链下，浮筒链横跨一体化曝气池两岸，每条链可在一定区域运动，不会对局部水体产生过量曝气，避免了固定曝气器的区域不饱和和过饱和的现象，因此氧利用率高、理论动力效率高。
曝气器的波动使其服务面积增大；同时悬挂式微孔曝气系统没有水下固定部件，维修时不用排干池中的水，乘小船将其捞出水面进行维修和更换。
悬挂链式曝气工艺的实现是曝气池中通过一定间隔时间自动开关曝气链上的气动阀门，在曝气池中交替形成数个好氧段和兼氧段，形成多个交替硝化区、反硝化区，利用硝化菌和反硝化菌，来达到脱氮的目的。
2、单孔膜空气扩散器单孔膜空气扩散器由于半圆形管夹的正中位置向上设有防止滤料堆压膜片的筒形出气口，所以空气扩散器能直接设置在滤料层中，在其四周有滤料堆压的情况下也能使起布气作用的橡胶膜片正常工作，且不易被滤料堵塞膜片上的布气孔眼并且释放的空气泡细而密，气泡分布范围大。
3.曝气软管可变孔曝气软管由加强聚氯乙烯和橡胶合成,内衬化学纤维网线,耐酸、碱腐蚀,耐压强度高。
在通气后鼓起，压缩空气通过软管上小孔形成气泡（1-5mm），对水进行充氧。
4.供气式射流曝气器在射流曝气器内，工作介质经内喷嘴高速喷射，穿过外喷嘴前与引射介质接触，卷吸、切割、分散、溶解引射介质，引射介质中的氧快速溶入工作介质，同时形成气液混合物。
5.摇臂微孔曝气器摇臂微孔曝气器为可活动式安装，当曝气器需要更换或检修时，可用提升机将曝气器从水中出来，在池面进行施工检修，不影响同池其他曝气器的工作，不需要停池净水，检修成本低，工作量少。
摇臂式微孔曝气器的失效形式主要有以下3种：①钢制布气管生锈后产生氧化铁以及污水和空气中的杂物会造成曝气管内堵，曝气管内气流分布不均匀，使曝气管抖动，而产生疲劳损坏；②曝气管安装在管接头上，在曝气管抖动和污水腐蚀的双重作用下，管接头易从根部折断，污水的腐蚀还会造成布气管壁减薄穿孔；③水下摇臂活动关节长期浸泡在水中，可能会因为生锈等原-因而无法转动，从而使得曝气器不能正常提升到水面。
曝气系统方案介绍及比较
曝气器系统介绍及比较一、行业背景微孔曝气器是鼓风曝气充氧的必备设备。
曝气设备的选型不仅影响污水生化处理效果，而且影响到污水场占地、投资及运行费用。
目前主流微孔曝气器可分为膜式曝气器、刚玉微孔曝气器两大类，其中膜式曝气器主要有盘式曝气器、管式曝气器、板式曝气器三大类。
二、曝气器材质介绍微孔曝气器曝气头材质可分为硅橡胶、EPDM（三元乙丙橡胶）、PTFE涂层橡胶、刚玉（陶瓷）。
用途及优缺点见下表：表2.1 微孔曝气器曝气头材质用途及优缺点EPDM 硅橡胶PTFE涂层刚玉三、优缺点对比3.1 盘式曝气器（类似于圆形平板曝气器）盘式曝气器由ABS材质底盘、盘上为EPDM膜片或硅胶膜片构成。
优点：结构简单、充氧效率高、通气量大，提升能力强，不易堵塞，管损小于管式系统，更换简单，维护工作量小。
缺点：1、存在曝气死区，搅拌性能差于管式。
2、同等规格下，整体工程造价要高于管式；3、停气时，污泥就直接沉积在盘的表面，再次启动风机负载较大，运行能耗比起同等管式系统高约30%；4、布置密度不如管式，空间要求大于管式。
图2.1盘式曝气系统2.2 管式曝气器管式曝气器由内衬管、膜片、卡箍等构成。
曝气膜片采用硅橡胶或EPDM（三元乙丙橡胶），内衬管有UPVC、ABS材质的选择，卡箍为304不锈钢材质的普通螺纹式卡箍及专用单环卡箍。
优点：1、搅拌性能好。
整个管式曝气器360度打孔的，不存在曝气死区；2、工程造价要明显低于盘式系统；3、不曝气的时候，泥只能沉积在管面最中间很小的范围。
再次启动的时候，曝气管振动可迅速搅拌污泥；4、曝气量大，适用于空间小、需求气量大的场合；5、充氧效率高略低于盘式曝气系统。
缺点：1、施工较为繁琐，受膜片材质及施工质量影响较大；2、结构面积较大，需配合人工清洗；3、卡箍安装易出现各人差异，在后续的使用中，易因为整个曝气器振动导致卡箍松动，膜片进泥堵塞。
图3.2 管式曝气系统2.3 长条板式曝气器长条板式曝气器是一种新结构的曝气器，主要由支撑体、橡胶曝气薄膜、连接件等组成，支撑板由ABS工程塑料制成，膜片平铺其上，一次压膜成型。
不同类型曝气器的特点比对
中 较好/ 较小
备注
能耗省，用于活性污泥法效果较好， 用于膜法，由于局部布气不均对填
料冲刷、损伤较大。易堵塞。 能耗省，用于活性污泥法效果较好， 用于膜法，由于局部布气不均对填
料冲刷、损伤较大。易堵塞。 能耗省，只适用于活性污泥法，结 构占用水面较大，布置数量有限，
总溶解氧不足。易堵塞。 能耗省，只适用于活性污泥法。结 构占用水面较大，布置数量有限，
曝气器名称膜片曝气头盘膜片曝气棒可提式膜片曝气棒悬挂链膜片曝气管可变孔曝气软管最新专利tpu棒散流式曝气头金山一号曝气器表曝机转盘曝气机转刷曝气机射流曝气机离心式曝气曝气器类型鼓风微孔鼓风微孔鼓风微孔鼓风微孔安装方式池底均布池底均布池一侧悬挂水面向下悬挂适合工艺范围活性污泥法生物膜法活性污泥法生物膜法活性污泥法活性污泥法活性污泥法生物膜法活性污泥法生物膜法活性污泥法生物膜法活性污泥法活性污泥法活性污泥法活性污泥法活性污泥法活性污泥法活性污泥法活性污泥法活性污泥法活性污泥法氧利用率较高搅拌效果范围较好中等较好中等较好不大较好不大较好较大较好较大较好较大较好较大较好较大较好较大较好非常大较好非常大较好中较差较小较好中较好较小较好较小备注能耗省用于活性污泥法效果较好用于膜法由于局部布气不均对填料冲刷损伤较大
堵塞。
能耗大，只适用于活性污泥法。
易堵塞，只适用于活性污泥法。
能耗大，只适用于活性污泥法。
能耗大，只适用于活性污泥法。
能耗大，只适用于活性污泥法。
能耗大，因转盘表面兼作微生物载 体，故也可作为生物膜法使用。
能耗大，只适用于活性污泥法。
能耗大，只适用于活性污泥法。
较好/ 较小
能耗大，只适用于活性污泥法。
总溶解氧不足。易堵塞。 能耗省，适合所有需曝气的活性污 泥法、生物膜法及兼氧池等污水装
五种曝气器曝气性能的评价
五种曝气器曝气性能的评价摘要：气装置的充氧性能可采用对曝气器性能参数进行测试的方法衡量。
吉化股份有限公司污水处理厂（以下简称污水厂）采用A／O工艺处理化工废水，曝气器的选择对处理效果至关重要。
本实验对污水厂提供的五种型号刚玉曝气器进行清水区充氧参数测试实验，为污水厂曝气器的选型、更新提供参考依据。
关键词：曝气器曝气性能评价前言曝气装置的充氧性能可采用对曝气器性能参数进行测试的方法衡量。
吉化股份有限公司污水处理厂（以下简称污水厂）采用A／O工艺处理化工废水，曝气器的选择对处理效果至关重要。
本实验对污水厂提供的五种型号刚玉曝气器进行清水区充氧参数测试实验，为污水厂曝气器的选型、更新提供参考依据。
1 计算公式曝气器性能主要由氧转移系数K1a、充氧能力N、氧利用率E、动力效率Ep四个主要参数来衡量。
①氧总转移系数K1adc/dt=K1a(Cs—Ct)，mg/( L·h)经积分得：1n(Cs—Ct)＝1nCs一K1a （1）在实验中测得K1a即为清水中的氧总转移系数，如果水温不同，按下式进行K1a的温度变换计算：K1aT＝K1a20×1.024T-20 （2）K1a20——水温为20℃时氧总转移系数；K1aT——水温为T℃时氧总转移系数；T一实验时水温，℃。
实验时的换算结果详见表2内容。
②充氧能力N充氧能力是指某曝气装置在实验体积内单位时间的充氧量（kg／h）：N＝0.55K1a V，kg／h （3）③氧的利用率E氧的利用率是充氧能力占供氧量的百分比。
E充氧能力/供氧量100%＝N/供氧量100%，kg／h （4）④动力效率Ep，即每度电的充氧能力Ep＝N／W，kg／（kw·h）（5）2 实验装置曝气装置高5 m、直径0.75 m。
实验装置详见图1。
3 曝气器型号参加测试的刚玉中微孔曝气器共五种型号，分别为：江苏某厂WZP型中微孔棕刚玉曝气器，其曝气膜片和支承托盘呈球冠形结构，特性参数为：直径（Φ）240 mrn、厚度（δ）38 mm、气孔率30％－35％、气孔直径250μm。
各种曝气器的特点与不同
名称
扩散板
扩散管 摇臂式微孔空气扩散器 固定式平板型微孔空气扩散 器 固定式鈡罩型微孔空气扩散 微 泡 （ 微 孔 ） 系 统 膜片式微孔空气扩散器
鼓 泡 式
可张孔球冠型空气扩散器
可变孔曝气软管
螺旋孔曝气软管
穿孔管
扩 散 空 气 曝 气
WM-180型网状膜空气扩散装 置
下流式水下空气扩散装置 泵形叶轮曝气器
竖 轴 式
机
竖 轴 式
BSK型叶轮曝气器
倒伞形叶轮曝气器
机 械 曝 气 装 置
平板形叶轮曝气器
转刷 卧 轴 式
笼形转子 转碟曝气机
倾 斜 轴 式
自吸式螺旋曝气机
特点
适用范围
EP=1.8-2.5kgO2/kWh，EA=7%-14%。有效 各类型的活性污泥 面积一般为池底面积1/9-1/15。易堵 工艺 塞，送入的空气需先通过过滤处理 EP=2kgO2/kWh，EA=10%-13%。常采用管径 同上 为60-100mm，管长500-600mm。易堵塞， 送入的空气需先通过过滤处理。 EP=4.5-5.45kgO2/kWh，EA=18%-30%。配 同上 管系统可提升，清理方便。 EP=4-6kgO2/kWh，EA=20%-25%。服务面积 同上 0.3-0.75m²/个。易堵塞，送入的空气需 先通过过滤处理。 同上 同上 EP=3.4kgO2/kWh，EA=27%-38%。服务面积 为1-3m²/个。曝气孔大小可变，少量尘 同上 埃也可通过孔眼，混合液不倒流，不会 使孔眼堵塞。勿需设除尘设备。 膜片式微孔空气扩散器的改进型。 EP=4.46-5.19kgO2/kWh，EA=18.4%-27.7% 。优异的防堵及防水倒流性能。间隙运 同上 行时，曝气膜表面不易沉积污泥。膜片 抗撕裂性能强，布气均匀，节能效能 高，耐老化，抗腐蚀，阻力损失小。 软管所有表面都有气孔，均能曝气。气 孔孔径呈狭长的细缝，其宽度可随气量 同上 增减在0-200μ m之间变化。 可变孔软管改进型。EA=20%-25%。气孔 为放射状微孔，气孔密度为一代产品的1 倍多。曝气阻力2000-3300Pa，使用5m风 机时，有效水深达3.8-4m，曝气更加均 同上 匀密集。气泡上升速度慢，布气均匀， 价格较其他微孔曝气器低。供气时不需 要空气过滤设备。使用时可以随时停止 曝气，不会堵塞，耐腐蚀。安装时比曝 气器节省了管路，工程造价低。 各类型的活性污泥 EP=1kgO2/kWh，EA=4%-6%。构造简单，不 工艺、渠道、沉砂 易堵塞，阻力小，但氧的利用率较低。 池曝气和好氧消化 EP=2.7-3.7kgO2/kWh，EA=12%-15%。服务 面积0.5m²/个。不易堵塞、布气均匀、 同上 构造简单，便于维护管理，氧的利用率 较高。
曝气器选择
盘 式 微 孔 膜 片 曝 气 器
材料：硅橡胶和三元乙丙 胶 原理：工作时微孔在空气 压力下张开，空气进入池 中充氧，压力消失，微孔 自动关闭
盘式微孔膜片曝气器
盘式橡胶膜曝气器性能参数表
曝气器规格 工作通气量 设计通气量 Φ215 1.5~3m3/h 1.5m3/h Φ260 2~5m3/h 2.8m3/h Φ300 2~8m3/h 3.5m3/h
分类 名称 技术特点和性能以及实际应 用
倒伞形叶轮曝气器
充氧动力效率高于平板型， 但冲氧能力稍低，制作较平 板型复杂
固定螺旋型曝气器
水力剪切式曝气器
由直径300或400mm，高 1500mm的圆筒组成。扩散 器由5~6段组成，每段装着按 180度扭曲的固定螺旋板，上 下相邻段的螺旋方向相反。 空气由底部进入曝气筒，形 成气、水混合液在筒内反复 与器壁碰撞，迂回上升。由 于空气喷出口口径大，故不 会堵塞。水气混合剧烈，氧 的吸收率高；该型扩散器可 均匀布置在池内，污水混合 好，也不会发生污泥沉积池 底的现象。
高水力剪切式曝气器倒伞形叶轮曝气器固定螺旋型曝气器盘式管式充氧效率高相对较低压头损失小相对较大曝气死区有无管道布置管道布置多多少少构型比较布置密度差良好污泥停止工作时污泥停留在盘上再次启动需把泥重新搅拌起来停止工作时在管面中间小范围沉积再次启动时震动就可以在曝气池面积小小时只有管式可以满足要求适当多布一些管道提高充氧效率普通刚玉陶瓷膜片三元乙丙胶硅橡胶氨基甲酸酯氧利用率低高高相对较低差优点不易老化无易损部件耐久性寿命长耐温广材质比较缺点易堵塞表面粗糙易滋生微生物易出现反镶堵塞以结生污垢价格低高高相对便宜
服务面积
氧率用率 充氧能力 淹没水深
0.3~0.65m3/个
22~40% 0.13~0.4kgO2/h 4~8m
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
需及时清洗（酸洗）；系统需设置排污装置
3
膜片球冠式曝气器
生物接触氧化、A/O、A2/O、SBR
国产可靠产品2～3年或更长时间
布置均匀氧利用率较高，可靠性较好
需及时清洗（酸洗）；系统需设置排污装置
具有管式曝气器优点，设置简单，节省大Hale Waihona Puke 的土建构作物使用场合受局限
6
高效旋混曝气器
生物接触氧化、A/O、A2/O
10a以上
布气均匀，寿命长，池内水体流速均匀、流态好、不堵塞、不短路，造价低
氧利用率较低
7
射流曝气
生物接触氧化、A/O、A2/O
5a以上
动力效率高，搅拌效果较好，不堵塞，寿命长
动力消耗高、维修不方便，宜产生死角，运行成本高
4
膜片管式曝气器
生物接触氧化、A/O、A2/O、SBR
一般国产膜片0.5～2年
进口膜片5～8年或更长时间
综合造价低，氧利用率高，可间歇运行，不堵塞，阻力损失衡定300～500mm水柱
起始阻力损失比盘式曝气高100～200㎜水柱
5
膜管悬挂式（链式）曝气器
氧化塘、百乐克
国产膜片1～2a，进口膜片3～5a
8
硅橡胶盘式微孔曝气器
生物接触氧化、A/O、A2/O、SBR
8a以上
1、具有良好的化学稳定性，不含增塑剂，能长久保持弹性，耐酸碱、不硬化、不脆化、不老化、高弹性、高耐温性、高抗油性使用寿命长。
2、产品的气泡直径小布气均匀，既能保持高的氧转化率，又能达到混合搅拌的作用。
3、采用自闭孔结构，气管内无积水，微孔不堵塞性能稳定可靠。
4、采用不锈钢连接紧固件，接口不易漏气，安装拆卸简单、设计使用方便。
抗张强度和抗撕裂强度等机械性能较差
各种充氧设备性能比较表表1-2
序号
品名
用途
功能
可 靠 性
优 点
弊 端
1
刚玉曝气器
A/O、A2/O
充
氧
、
混
流
多次清洗再生
可使用8～10年
适用介质较复杂的工业或城市污水
阻力损失升高较快，氧利用率一般，易结垢；系统需设置清洗和排污装置
2
膜片盘式曝气器
生物接触氧化、A/O、A2/O、SBR
EPDM（三元乙丙橡胶）膜片，国产膜片4～5a，进口膜片5～10a
