HVFRF型自动调频串联谐振系统
FX模块说明书
谐振式高频开关整流模块（F X22010技术手册）国电南京自动化股份有限公司目录--------------------------------------------------------------------------1 --------------------------------------------------------------------------1 -----------------------------------------------------------------1 -----------------------------------------------------------------1 -----------------------------------------------------------------2 ---------------------------------------------------------------------4 ---------------------------------------------------------------------5-----------------------------------------------------------------------5 -----------------------------------------------------------------5 --------------------------------------------------------6 ----------------------------------------------------------------------7 -----------------------------------------------------------------------9--------------------------------------------------------------------15第一章概述一、前言当前我国电力系统使用的直流系统大部分采用传统的全桥软开关技术，开关频率是一个恒定值，只在某个输出电流值实现了软开关技术。
调频谐振装置功能特点及参数
调频谐振装置功能特点及参数调频谐振装置功能在电气行业有着较宽的适用范围，它是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
其实它也很多种类，今天我们就拿其中的“变频成套270kVA/270kV系列”来举例，下面由电器设备专家-科迪电气来给大家介绍下它的功能特点和相关参数。
一．该款装置的各个功能特点1. 装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2. 整个装置单件重量很轻，便于现场使用。
3. 装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
4. 能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5. 装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6. 采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
二．产品参数1. 变频电源1台：额定功率：15kW输入电压：三相 380V或单相220V±5% 50Hz/输出电压：0～400V可调输出电压频率：30～300Hz 0.1Hz步进可调频率不稳定度≤0.02%输出电流：0～37.5A2. 高压电抗器（共6台）：额定工作电压：45kV额定工作电流：1A额定电感量：110H连续工作时间：60min 温升：小于65K 工作频率：30~300Hz3. 激励变压器（1台）：额定容量：15kVA输入电压：400V输出电压：4/8/16kV输出电流：3.75/1.87/0.93A4. 电容分压器（1台）：自身电容量：500pF额定电压：270kV工作频率：30～300Hz不确定度：1.5%额定电压270kV/500pF5. 补偿电容器（1台）：自身电容量：5000pF额定电压：160kV工作频率：30～300Hz额定电压：160kV/5000pF总结一下，该装置主要针对10/35/110kV电缆、110kV主变及110kV及以下、GIS等电气主设备的交流耐压试验设计制造。
串联谐振电抗器介绍说明_串联谐振装置
串联谐振电抗器介绍说明_串联谐振装置武汉汇卓电力自动化有限责任公司关注到我国电力事业的迅猛发展以及城市电网改造的进行，用交联聚乙烯（XLPE）电力电缆代替架空线路已经成为一种趋势，且电压等级和截面积、长度等都不断增加，导致交流耐压设备也不断增加，试验容量也不断提升，传统交流耐压设备现主要为HZXZ系列串联谐振试验装置，其高压谐振电抗器多采用“带铁芯式桶型”结构，此结构在很大程度上增加了单个设备的体积及重量，并且，带铁芯是结构其散热效果较差，考虑现场试验的实际情况和操作搬运的方便性及产品整体实用性能，我公司特研发出“超轻型环形空心电抗器”，这在很大程度上解决了现场搬运工作，提高工作效率。
串联谐振电抗器主要性能特点：1、内部绝缘采用耐高温、高绝缘性的硅胶灌封浇注；2、空芯结构设计，较传统铁芯式结构相比，改善了铁芯磁饱和及散热的性能；3、外壳采用POM材料开模具一次注塑成型，表面洁净光滑、机械强度高、耐高温、耐碰撞、耐磨损；4、整体结构为干式空芯环形结构，大大改善产品搬运、安装及拆卸、储存工作；5、积木式组合方式、环形端面设计结构，最大限度改善散热性能，改善散热量，提高使用性能及工作寿命；参考常规配置1、10kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/5.5A/2.8H被试品对象电抗器组合方式激励变输出选择变频电源配置型号10kV电缆1公里2台串联0.9kV5kW110kVA/22kV 10kV电缆2公里3台串联0.9kV5kW165kVA/22kV 10kV电缆3公里2台串联2组并0.9kV10kW220kVA/22kV联10kV电缆4公里3台串联2组并0.9kV10kW330kVA/22kV联0.9kV15kW330kVA/22kV 10kV电缆5公里3台串联3组并联2、35kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/5.5A/2.8H配置型号被试品对象电抗器组合方式激励变输出选择变频电源35kV电缆1公里5台串联 1.8kV11kW275kVA/52kV 35kV电缆2公里7台串联 1.8kV11kW385kVA/52kV 35kV电缆3公里5台串联2组并1.8kV22kW550kVA/52kV联35kV电缆4公里7台串联2组并1.8kV22kW770kVA/52kV联1.8kV30kW1155kVA/52kV 35kV电缆5公里7台串联3组并联3、110kV电缆配置；（按截面积300mm2为例）电抗器规格：10kV/9.5A/0.46H配置型号被试品对象电抗器组合方式激励变输出选择变频电源110kV电缆1公里15台串联2组并联 3.6kV75kW2850kVA/130kV 110kV电缆2公里17台串联2组并联 3.6kV75kW3230kVA/130kV 110kV电缆3公里24台串联2组并联 3.6kV75kW4560kVA/130kV110kV电缆4公里22台串联3组并联 3.6kV110kW6270kVA/130kV 110kV电缆5公里26台串联3组并联 3.6kV110kW7410kVA/130kV （注：以上配置具体参数仅供参考，最终配置方案以实际为准）。
调频式串联谐振试验装置技术方案
调频式串联谐振试验装置技术方案(BPZ-HT-kVA-22kVI)嘿，小伙伴们，今天我来给大家详细介绍一款黑科技产品——调频式串联谐振试验装置，型号BPZ-HT-kVA-22kVI。
这款装置在电力系统调试和维护中可是发挥着重要作用哦！下面我们就来聊聊这款装置的技术方案。
咱们得明确这款装置的用途。
调频式串联谐振试验装置主要用于高压电缆、变压器、电容器等设备的交流耐压和局部放电试验。
它能模拟实际运行中的电压波形，检测设备在高压下的绝缘性能，确保电力系统的安全稳定运行。
我们来看看这款装置的亮点：一、技术参数1.额定电压：22kV2.额定容量：kVA（可根据用户需求定制）3.谐振频率：20Hz-300Hz4.频率分辨率：0.1Hz5.谐振电流：0-100A6.谐振电压：0-22kV7.谐振功率：0-100kW8.工作温度：-10℃至+50℃9.相对湿度：≤95%二、技术创新1.采用调频技术，实现宽频率范围内的高精度谐振试验。
2.采用先进的微电脑控制系统，实现一键启动，自动完成试验过程。
3.具有完善的保护功能，如过压、过流、短路等保护，确保试验安全。
4.配备高精度传感器，实时监测试验数据，保证试验结果的准确性。
5.支持远程控制，方便用户操作。
三、操作流程1.开机自检：启动装置，系统自动进行自检，确保各项功能正常。
2.参数设置：根据试验需求，设置电压、频率、电流等参数。
3.谐振试验：按下启动按钮，装置自动进入谐振状态，开始试验。
4.数据监测：试验过程中，实时显示电压、电流、频率等数据。
5.结果分析：试验结束后，自动试验报告，方便用户分析。
四、售后服务1.提供免费的技术培训，教会用户熟练操作。
2.设备质保期为一年，质保期内免费维修。
3.提供终身的技术支持和咨询服务。
说了这么多，相信大家对这款调频式串联谐振试验装置(BPZ-HT-kVA-22kVI)已经有了初步的了解。
这款装置凭借其优越的性能和便捷的操作，已经成为电力系统调试和维护的得力。
HVFRF型自动调频串联谐振系统
HVFRF型自动调频串联谐振系统详细介绍一、概述HVFRF型自动调频串联谐振试验系统于2005年通过英国NQA公司ISO9001国际质量体系认证。
HVFRF型自动调频串联谐振试验系统主要适用于电力、冶金、工矿企业动力部门等用户的6kV～35kV电压等级的电缆、发电机或其它容性试品进行现场试验的成套装置。
该装置由变频控制箱、励磁变压器、电抗器和电容分压器组成。
利用电抗器和试品电容串联组成LC谐振回路，通过调节输出频率，找到谐振点，在被试品上获得较高的试验电压。
它是用小容量低电压的电源获得高电压大容量的输出，是当前高压试验的一种新方法，已得到广泛的应用。
二、特点1、选用320×240点阵LCD显示屏（带背光）分辨率高，字体清晰。
在室内外强弱光线下均能一目了然。
2、试验数据可屏存，并可任意调阅，有计算机接口，可外接打印机打印。
选用进口机箱和不锈钢面板，按键与面板一体，外形美观。
3、三种操作方式⑴自动调谐手动升压⑵手动调谐手动升压⑶自动调谐、自动升压自动调谐——使用最新快速跟踪法，寻找谐振频率点只需30～40S 左右，调谐完成后，锁定谐振频率。
无谐振点时，提示区显示“调谐失败”。
手动调谐时30Hz～300Hz无谐振点，提示区显示“无谐振点”，此时自动切断升压回路。
禁止继续升压，确保试品、设备、人身的安全。
升压速度采用动态跟踪控制——当高压接近已设定的试验电压时，自动调整升压速率，能有效防止电压过冲造成对试品的损伤。
机内设置试验时间定时器——当试验电压升至设定值，自动启动计时，计时到设定值的前10S时声响提示，时间到即自动降压至“零”，并切断升压回路，同时提示区显示“试验结束”。
屏幕显示菜单中内置：“6kV、10kV、35kV电压等级电力电缆的试验电压”选择及“5min、10min、15min试验时间”选择，若选择不满足用户要求可以在“自定义”区内自行输入需要的试验电压和试验时间（1～99min）。

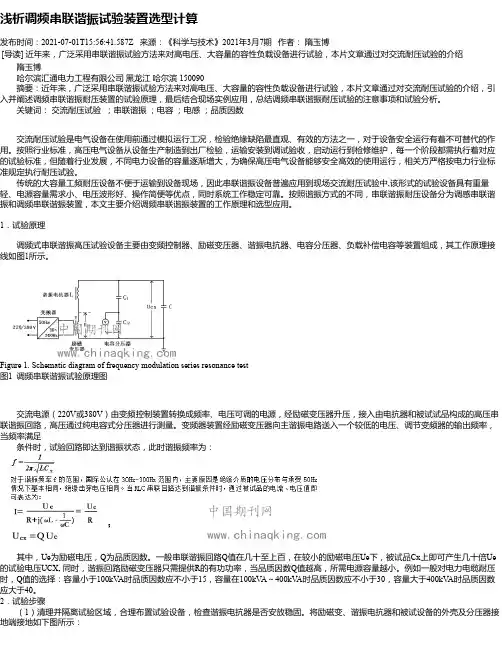

浅析调频串联谐振试验装置选型计算
浅析调频串联谐振试验装置选型计算发布时间：2021-07-01T15:56:41.587Z 来源：《科学与技术》2021年3月7期作者：隋玉博[导读] 近年来，广泛采用串联谐振试验方法来对高电压、大容量的容性负载设备进行试验，本片文章通过对交流耐压试验的介绍隋玉博哈尔滨汇通电力工程有限公司黑龙江哈尔滨 150090摘要：近年来，广泛采用串联谐振试验方法来对高电压、大容量的容性负载设备进行试验，本片文章通过对交流耐压试验的介绍，引入并阐述调频串联谐振耐压装置的试验原理，最后结合现场实例应用，总结调频串联谐振耐压试验的注意事项和试验分析。
关键词：交流耐压试验；串联谐振；电容；电感；品质因数交流耐压试验是电气设备在使用前通过模拟运行工况，检验绝缘缺陷最直观、有效的方法之一，对于设备安全运行有着不可替代的作用。
按照行业标准，高压电气设备从设备生产制造到出厂检验，运输安装到调试验收，启动运行到检修维护，每一个阶段都需执行着对应的试验标准，但随着行业发展，不同电力设备的容量逐渐增大，为确保高压电气设备能够安全高效的使用运行，相关方严格按电力行业标准规定执行耐压试验。
传统的大容量工频耐压设备不便于运输到设备现场，因此串联谐振设备普遍应用到现场交流耐压试验中,该形式的试验设备具有重量轻、电源容量需求小、电压波形好、操作简便等优点，同时系统工作稳定可靠。
按照谐振方式的不同，串联谐振耐压设备分为调感串联谐振和调频串联谐振装置，本文主要介绍调频串联谐振装置的工作原理和选型应用。
1．试验原理调频式串联谐振高压试验设备主要由变频控制器、励磁变压器、谐振电抗器、电容分压器、负载补偿电容等装置组成，其工作原理接线如图1所示。
Figure 1. Schematic diagram of frequency modulation series resonance test图1 调频串联谐振试验原理图交流电源（220V或380V）由变频控制装置转换成频率、电压可调的电源，经励磁变压器升压，接入由电抗器和被试试品构成的高压串联谐振回路，高压通过纯电容式分压器进行测量。
VF型串联谐振装置技术优势
VF型串联谐振装置技术优势VF型串联谐振装置是由我公司多年生产经验与市场客户反馈升级的zui新一代交流耐压谐振试验装置，采用多种技术，该设备已广泛应到600MW火电站、300MW水电站及500KV变电站的交接试验，深受用户好评。
VF型串联谐振装置技术特点：1、采用低干扰发明技术，降低了高压谐波干扰,增大了输出功率,保护了试品的安全;名称：一种低干扰的串联谐振耐压试验装置；号：ZL200820000344.2名称：调频串联谐振耐压试验装置；号：ZL201520703658.9名称：用于电力系统泄漏电流的监测装置；号：ZL201520700846.6名称：一种无局放的谐振耐压试验装置；号：ZL201520700850.2名称：一种大型水轮机组的工频谐振交流耐压试验装置；号：ZL201520703683.72、国家电网建设和改造推荐产品[证书编号:071239]国家权威部门的检测、鉴定和推荐;3、具有多重软硬件保护，安全可靠, 过压保护、闪络保护、过流保护、掉电保护、过热保护、系统放电保护;4、采用干式真空环氧浇注的电抗器体积小、重量轻、Q值高;5、为高电压试验专业设计的变频控制电源, 输出波形失真度小，试验电压稳定性高;6、四种试验模式自动试验模式—自动寻找谐振点，自动升压，自动计时，自动降压完成试验;自动调谐模式—自动寻找谐振点，手动升压，自动计时，自动降压完成试验;自动升压模式—自动/手动寻找谐振点，自动升压，自动计时，自动降压完成试验;手动试验模式—手动寻找谐振点，手动升压，自动计时，自动降压完成试验;VF型串联谐振装置技术参数1、试验电压：0-1000kV2、试验容量: 0-5000kVA3、谐振频率范围: 20～300Hz4、系统测量精度：0.5级5、连续工作时间: 满功率输出下,工作时间60分种6、频率调节分辩率:0.01Hz7、供电电源电压: AC220V/380V±15% 单相50Hz尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV高压绝缘垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。
国电华美HMCXZ系列变频串联谐振试验装置（270kVA 270kV）说明书
（2）电抗器 6 台 额定工作电压：45kV 额定工作电流：1A 额定电感量：110H 连续工作时间：60 分钟 温 升：小于 60 度 工作频率：30~300Hz （3）励磁变压器 1 台 额定容量：15kVA 输入电压：400V/200V 输出电压：3kV/5kV/15kV 输出电流：5A/3A/1A （4）电容分压器 电容量：500pF 额定电压：300kV 工 （5）测试线及附件 1 套 三、设备应用 1、交联乙烯电缆的交流耐压
该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。 1、串联谐振在电力系统中应用的优点： （1）所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电 流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量 的 1/Q。 （2）设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大 功率工频试验变压器，而且，谐振激磁电源只需试验容量的 1/Q，使得系统重量和体积大大减少，一般为 普通试验装置的 1/10-1/30。 （3）改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的 正弦波形，有效的防止了谐波峰值对试品的误击穿。 （4）防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐， 回路电流迅速下降为正常试验电流的 1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即 上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不 存在大的短路电流烧伤故障点的忧患。 （5）不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻 熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一 种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HVFRF型自动调频串联谐振系统详细介绍一、概述HVFRF型自动调频串联谐振试验系统于2005年通过英国NQA公司ISO9001国际质量体系认证。
HVFRF型自动调频串联谐振试验系统主要适用于电力、冶金、工矿企业动力部门等用户的6kV～35kV电压等级的电缆、发电机或其它容性试品进行现场试验的成套装置。
该装置由变频控制箱、励磁变压器、电抗器和电容分压器组成。
利用电抗器和试品电容串联组成LC谐振回路，通过调节输出频率，找到谐振点，在被试品上获得较高的试验电压。
它是用小容量低电压的电源获得高电压大容量的输出，是当前高压试验的一种新方法，已得到广泛的应用。
二、特点1、选用320×240点阵LCD显示屏（带背光）分辨率高，字体清晰。
在室内外强弱光线下均能一目了然。
2、试验数据可屏存，并可任意调阅，有计算机接口，可外接打印机打印。
选用进口机箱和不锈钢面板，按键与面板一体，外形美观。
3、三种操作方式⑴自动调谐手动升压⑵手动调谐手动升压⑶自动调谐、自动升压自动调谐——使用最新快速跟踪法，寻找谐振频率点只需30～40S 左右，调谐完成后，锁定谐振频率。
无谐振点时，提示区显示“调谐失败”。
手动调谐时30Hz～300Hz无谐振点，提示区显示“无谐振点”，此时自动切断升压回路。
禁止继续升压，确保试品、设备、人身的安全。
升压速度采用动态跟踪控制——当高压接近已设定的试验电压时，自动调整升压速率，能有效防止电压过冲造成对试品的损伤。
机内设置试验时间定时器——当试验电压升至设定值，自动启动计时，计时到设定值的前10S时声响提示，时间到即自动降压至“零”，并切断升压回路，同时提示区显示“试验结束”。
屏幕显示菜单中内置：“6kV、10kV、35kV电压等级电力电缆的试验电压”选择及“5min、10min、15min试验时间”选择，若选择不满足用户要求可以在“自定义”区内自行输入需要的试验电压和试验时间（1～99min）。
自动启动计时功能，自动降压并关闭高压回路。
本装置输出电压，初始合闸电压，试验电压波形等均符合GB/T16927-1997及GB1094-85的要求，具有体积小、重量轻、操作方便、高指标的特点，是一套非常理想的现场试验装置。
4、完善的保护功能设有零位、过流、过压、过热及高压闪络等多种保护，保护功能动作时屏幕上均为中文显示；装置在额定电压、电流工作下时发生高压闪络或击穿，不会损坏整套设备，装置可正常工作；若装置接线错误，高压自动闭锁，无法升压。
⑴自动零位启动保护⑵过压保护——设置试验电压的1.1倍保护⑶过流保护——输出电流＞额定值1.1倍保护⑷高压闪烁保护——在试验或升压中如有高压放电闪烁保护⑸综合保护——当试验线联接有误或断线时保护。
（如变频器、励磁变、电抗器、分压器等测量线）⑹过热保护——功率器件温度≥80℃时保护三、主要技术指标·电源：AC三相380V±10% 50Hz/60Hz （变频电源功率在6KW以上）AC单相220V±10% 50Hz/60Hz （变频电源功率在6KW以下）·工作频率：30～300Hz·频率分辨率：0.01Hz·频率调节：0.1Hz～1.0Hz·成套装置输出波形：正弦波波形畸变≤1.0%·系统测量精度：≤1.5·电压调节：动态调节，最小0.01%·试验电压稳定度1.0%·工作环境温度:-15℃—45℃湿度≤90%·噪声：≤60dB·海拔：≤1800m·回路Q值：≥30·本机具有，零位保护过流、过压、过热、闪烁和其它综合保护四、装置组成及参数1、HVFRF型变频电源主控制器·电源：AC220V±10% 50Hz/60Hz 输出电压0—220V 输出电流≥30A（变频电源功率在6kW以下）；AC380V±10% 50Hz/60Hz 输出电压0—400V 输出电流≥20A（变频电源功率在6kW以上）·输出频率：25～300Hz·频率分辨率：0.01Hz·频率稳定度：优于0.01%·频率调节：0.1Hz 1.0Hz·输出波形：正弦波，波形畸变≤1.0%·系统测量精度：＜1.0·电压调节：动态调节最小0.01%2、ZB型励磁变压器ZB型励磁变压器（又称中间变，干式结构）它将变频控制箱电源的输出电压升到合适的试验电压，满足电抗器、容性负载在最低质量因素下能达到试验电压的要求。
励磁变压器高压绕组设计成多个抽头，电压可根据回路Q值的大小来选用。
·额定输入：220V（400V）·输出：根据用户提供参数配置所需电压。
·频率：25~300Hz·最高工作温度：95℃额定容量运行1 小时，线圈温升不大于60℃·重量：约25~30KG 干式结构3、HK型高压电抗器（根据用户试品电容量决定配置参数和数量）HK型高压电抗器是谐振回路的重要部件，当谐振频率fo=1/（2π√LCx），它与被试品Cx发生谐振产生高压，电抗器的性能直接影响到系统Q值的大小。
为了满足试验不同长度电缆的需要，电抗器采用多台并联和串联的灵活连接方式。
通过电抗器串并联分别使用于10kV、35kV电缆及发电机等其它容性试品的交流耐压试验。
电抗器采用干式自冷，环氧外壳，法兰、底座均有防止涡流的措施。
·工作频率：30~300Hz·Q值＞25·噪声≤50dB·最高工作温度：95℃·温升：额定负载下运行1小时后，线圈对空气的温升不大于65℃·重量：30~45Kg/台4、HV型分压器（HV-20型或HV-60型）一台·HV型电容分压器采用容抗大损耗小稳定性好的优质电容进行分压。
·电容量：300pF·回路测量精度：≤1.5·结构：C1：环氧筒外壳，油纸绝缘结构电容器，C2：选用温度系数、频率系数和C1相同的材料。
·电压测量通过测量电缆引至控制台测量·重量：5~6.5Kg5、H/JF型补偿电容器H/JF型补偿电容器可作为模拟负载使用。
当电缆长度≤50米时，由于电容量小、与电抗器无法谐振时，可将补偿电容器并接于试品作为补偿，达到谐振。
·额定电压：60kV（有20kV抽头）·电容量： C1=3000pF+5%（60kV使用）；10000pF+5%（20kV使用）五、调频串联谐振装置试验接线及操作说明1、试验接线图：图一：10kV电力电缆交流耐压试验接线图当电抗器参数为：L1=L2=L3=20kV/2A/45H时，此接线方式可满足≤3公里的10kV电力电缆交流耐压试验。
图二：35kV电力电缆交流耐压试验接线图当电抗器参数为：L1=L2=L3=20kV/2A/45H时，此接线方式可满足≤1公里的35kV电力电缆交流耐压试验。
关于励磁变压器抽头选择的说明：一般励磁变压器输出抽头共四檔，600V、900V抽头专供10kV电缆耐压试验用；1800V、2700V檔位专用35kV电缆耐压试验用。
一般试验时先使用较低电压的文件位。
当回路Q值较低时，使用较低档位升不到试验电压时，可使用较高电压文件位使试验电压升到额定电压。
励磁变压器输入抽头为2檔，一般选择250V檔位来试验，当回路Q 值较低时，使用250文件位升不到试验电压时，除了可在输出端调整檔位，还可以降低输入端的檔位，即选择200V文件位，使试验电压升到额定电压。
图三：面板图图四液晶显示区2、面板说明⑴电源输入插座：试验时请接对应标称的电源电压⑵电源开关向上为接通电源，反之为关闭电源，带过流/短路保护功能⑶绿色带灯按钮：当电源开关接通时，绿灯亮。
切断高压时按此按钮⑷红色带灯按钮：按下时高压回路接通红色灯亮，绿色灯灭。
⑸变频器输出插座：通过5 芯电缆的联接变频器，励磁变的低压端（a.x）⑹励磁变二次输入电压测量插座，用专用电缆联接至励磁变插座⑺高压测量插座，通过专用电缆联接至分压器插座⑻“ /自动”自动调频键⑼⑽“←/低→/高”手动调频键分别为频率低和高，点动时±0.1Hz，点停1~2秒时为±1Hz。
进入菜单操作时，用于数字选择⑾“ 手动/自动”手动调压与自动调压切换键⑿⒀“↑/升↓/降”键试验电压升和降键；进入菜单操作时用于数字增/减⒁“M”键为菜单确认键，在绿灯亮状态有效，点动选择选项和确认⒂“设定区”选择试验电压/试验时间/工作方式/日历⒃“提示区”，分别会提示“调谐失败”、“无谐振点”或“XX保护”动作，或“试验结束”等。
⒄“日历”显示日期、时间等⒅“占空比”接通升压回路，红灯亮占空比显示升压调节量⒆主显示区，显示设置的试验电压、试验时间和工作方式等六、操作方法（一）试验前的准备1、接通电源开关绿灯亮2、首先根据试品试验电压，试验时间选择适当的电压值和时间选择的方式如下⑴点动“M/确认”键进入选择菜单主选项：“试验电压”“试验时间”“工作方式”“日历”被选中项反白，点动“↑↓”键进行选择。
⑵再点动“M/确认”键，出现下拉子选项a、“试验电压”有五个选项，分别为：“15kV，17.4kV，52kV，54kV和自定义”b、“试验时间”有四个选项，分别为“5分，10分，15分和自定义”c、“工作方式”有两个选项，“手动方式，自动方式”手动方式为开机默认d、“日历”可选择调整“年，月，日，时，分，秒”。
3、用“↑↓”键选择所需项目4、再按“M/确认”键，被选中项锁存并返回正常工作接口。
5、如果选项内无所需项可进入“自定义”项，再按“↑↓”键选择数字或按“←→”键选择数字。
修改完毕后，按“M/确认”锁存并返回正常工作接口。
以上操作确认后，开机关机时选中项或自定义的参数不会丢失。
（二）三种操作方式：1、自动调谐/手动升压⑴在绿灯亮状态下，点动频率调节框内“ /自动”键。
⑵绿灯灭，红灯亮，升压回路接通“占空比”调至“5%”。
⑶频率从25Hz→300Hz调频，并寻找谐振频率fo，找到fo后锁存。
⑷按“↑/升”键，将试验电压升至设定值。
⑸试验时间定时器开始计时，当时间剩余10S时，声响提示。
时间到自动降压至“零”，切断高压，红灯灭，绿灯亮，同时提示区显示：“试验结束”。
⑹如30—300Hz频率范围内，没有找到谐振频率fo时，切断升压回路，红灯灭、绿灯亮，提示区显示“调谐失败”。
⑺在红灯亮状态下，“占空比” 为“0.0%”或“5%”时按“ /自动”键，操作方法同上。
⑻在红灯亮状态下，“占空比”≥“6%”将关闭自动调谐功能，此时可使用“←→”键调节频率。
