空调制冷原理及关键零部件知识
制冷空调基本原理及配件
中国驰名商标
节流元件
热力膨胀阀
电子膨胀阀
33
中国驰名商标
各种节流元件的对比
毛细管/孔板 制冷剂与阀的选择是否 相关 制冷剂流量调节范围 流量调节机构 调节控制信号 调节方法 对蒸发器过热度控制偏 差 流量调节特性补偿 调节的过渡过程特性 允许负荷波动 流量前馈调节 价格 无关 小 毛细管流动阻力 过冷度 回热循环，降低毛细 管出口段温度 大 困难 不好 很小 困难 便宜 热力膨胀阀 由感温包充注的制冷 剂决定 较大 调节阀开度 蒸发器出口过热度 检测出口过热度，控 制调节阀开度 较小， 4~7°C，但 蒸发温度低时大 困难 较好 较大，但不适合于能 量可调节系统 困难 较高 无关 大 调节阀开度 蒸发器出口过热度 检测出口过热度，控 制调节阀开度 很小， 1~2°C 可以 优 很大，适合于能量可 调节系统 可以 高
42
中国驰名商标
b.风系统 风机，常见的形式有轴流式和离心式。根据不同的风量、压头选择使用， 一般室外机使用轴流式的较多，离心式主要用在室内机中。
轴流风机
离心风机
43
中国驰名商标
c.水系统
1、微压差开关 ：通过检测换热器进出水压差并与动作流量的相
应压差值进行比较，输出开关信号，从而准确控制水流量。
螺杆压缩机
单机容量40HP~400HP，主要用于商用中央空调和其他较大型设备。 特点： a.结构简单，易损件较少
b.较大压力差下，排气温度低
c.有良好的输气调节性能 缺点：体积大，重量大，价格贵。
22
中国驰名商标
蒸发器（基本同冷凝器） 换热器 风冷式 翅片式 板换式 水冷式 套管式 壳管式
冷凝器
23
51
中国驰名商标

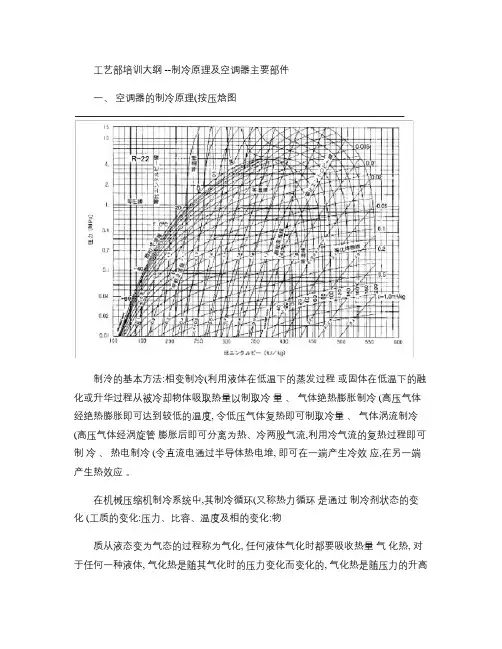

制冷原理及空调器主要部件.
工艺部培训大纲 --制冷原理及空调器主要部件一、空调器的制冷原理(按压焓图制泠的基本方法:相变制冷(利用液体在低温下的蒸发过程或固体在低温下的融化或升华过程从被冷却物体吸取热量以制取冷量、气体绝热膨胀制冷 (高压气体经绝热膨胀即可达到较低的温度, 令低压气体复热即可制取冷量、气体涡流制冷(高压气体经涡旋管膨胀后即可分离为热、冷两股气流,利用冷气流的复热过程即可制冷、热电制冷 (令直流电通过半导体热电堆, 即可在一端产生冷效应,在另一端产生热效应。
在机械压缩机制冷系统中,其制冷循环(又称热力循环是通过制冷剂状态的变化 (工质的变化:压力、比容、温度及相的变化:物质从液态变为气态的过程称为气化, 任何液体气化时都要吸收热量气化热, 对于任何一种液体, 气化热是随其气化时的压力变化而变化的, 气化热是随压力的升高而降低,在相同压力下,不同液体,其气化热也是不同的来实现,为实现这一循环,压缩机,热交换器(冷凝器和蒸发器、节流装置(空用空调器的节流装置是毛细管是必不可少的基本部件。
空调器按制冷量的大小分,可分为大型、中型、小型空调器;按功能分可分为冷风型、热泵型、恒温恒湿型;型号结构分主体型号部分和简称代号两部分, 一般 L :表示落地式空调; P :表示风管式; d :表示吊顶式; t :表示天井式。
空调器的节能是牵涉面很广的问题, 可以从许多方面考虑, 包括制冷循环的制定,制冷剂的选择,压缩机和各个设备的设计,装置的选配设计和布置 (比如增大循环风量,强化换热, 并使室内空气流速加快、使用变频空调等 ,运行中的管理等,由于时间关系,不详细解释。
二、空调器主要部件空调器主要部件有制冷部件和电气部件,制冷部件有:压缩机、热交换器、四通阀、毛细管组件、阀门组件。
1、缩机制冷压缩机是整个空调系统的心脏 , 它的性能、质量对空调器的影响至关重要 *(1 。
为了能连续不断地制冷,需要用压缩机将已经汽化的低压蒸气从蒸发气吸出, 并对其做功, 压缩成为高压的过热蒸气再排到冷凝器中 (提高压力是为了使制冷剂蒸气容易在常温下放出热量而冷凝成液体。
空调器制冷系统原理及常见故障图文解析（简单易懂值得收藏）
空调器制冷系统原理及常见故障图⽂解析（简单易懂值得收藏）空调器的制冷制热基本原理空调器的制冷零部件介绍制冷系统常见故障分析制冷系统案例分析与讨论家⽤空调⽅案设计及常⽤专业术语空调器的制冷制热基本原理⼏个重要概念：焓：⽤于流体，指特定温度作为起点时物质所含的热量。
1标准⼤⽓压，0℃的焓值为0.焓随流体的状态、温度和压⼒等参数变化，当对流体加热或加给外功时，焓就增⼤；反之，流体被冷却或蒸汽膨胀向外作功，焓就减少。
熵：是⼀个导出的热⼒状态参数，当制冷剂吸收热量时，熵值必须增加，反之放热时，熵值减少；熵值的变化，可以判断制冷剂与外界之间热流的变化。
节流：指流体通过狭⼩截⾯时压⼒降低，不作外功，⽽且节流前后⼀定距离处的速度不变的过程。
如果制冷剂通过的电⼦膨胀阀，由于冷媒流速较⼤，通过阀门截⾯的时间短，冷媒基本来不及与外界进⾏热交换，这种情况当作绝热节流处理。
临界状态：在饱和状态中，液态和⽓态两相共存。
但当饱和温度继续升⾼，到达某⼀温度时，物质的液相和⽓相的区别就会消失，这时液相不再存在，此时对应状态点为临界点。
显热和潜热：显热是指物体被加热或冷却时只有温度变化⽽⽆相变（或形态变化）时所得到或放出的热量；潜热是指物体相变⽽温度不变时吸收或放出的热量。
空调器的制冷循环流程进⾏制冷运⾏时，来⾃室内机蒸发器的低压低温制冷剂⽓体被压缩机吸⼊压缩成⾼压⾼温⽓体，排⼊室外机冷凝器，通过轴流风扇的作⽤，与室外的空⽓进⾏热交换⽽成为中温⾼压的制冷剂液体，经过⽑细管的节流降压、降温后进⼊蒸发器，在室内机的风扇作⽤下，与室内需调节的空⽓进⾏热交换⽽成为低压低温的制冷剂⽓体，如此周⽽复始地循环⽽达到制冷的⽬的。
空调器的⼯作原理流程图(制冷)单级压缩蒸⽓制冷循环空调器的制热循环当进⾏制热运⾏时，电磁四通换向阀动作，使制冷剂按照制冷过程的逆过程进⾏循环。
制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进⾏热泵制热循环，从⽽达到制热的⽬的。

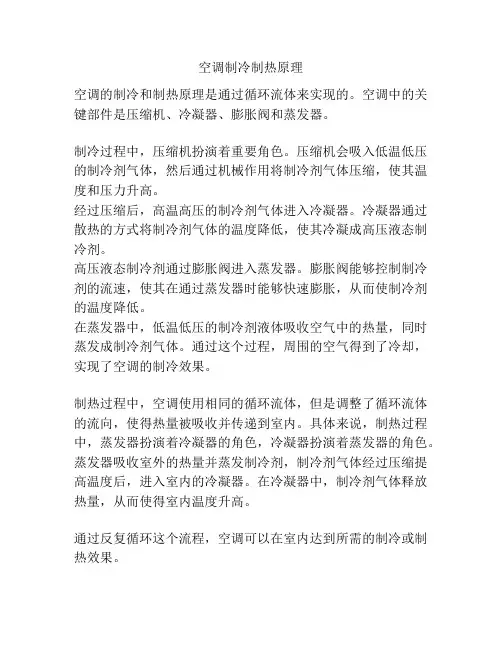

空调制冷制热原理
空调制冷制热原理
空调的制冷和制热原理是通过循环流体来实现的。
空调中的关键部件是压缩机、冷凝器、膨胀阀和蒸发器。
制冷过程中，压缩机扮演着重要角色。
压缩机会吸入低温低压的制冷剂气体，然后通过机械作用将制冷剂气体压缩，使其温度和压力升高。
经过压缩后，高温高压的制冷剂气体进入冷凝器。
冷凝器通过散热的方式将制冷剂气体的温度降低，使其冷凝成高压液态制冷剂。
高压液态制冷剂通过膨胀阀进入蒸发器。
膨胀阀能够控制制冷剂的流速，使其在通过蒸发器时能够快速膨胀，从而使制冷剂的温度降低。
在蒸发器中，低温低压的制冷剂液体吸收空气中的热量，同时蒸发成制冷剂气体。
通过这个过程，周围的空气得到了冷却，实现了空调的制冷效果。
制热过程中，空调使用相同的循环流体，但是调整了循环流体的流向，使得热量被吸收并传递到室内。
具体来说，制热过程中，蒸发器扮演着冷凝器的角色，冷凝器扮演着蒸发器的角色。
蒸发器吸收室外的热量并蒸发制冷剂，制冷剂气体经过压缩提高温度后，进入室内的冷凝器。
在冷凝器中，制冷剂气体释放热量，从而使得室内温度升高。
通过反复循环这个流程，空调可以在室内达到所需的制冷或制热效果。

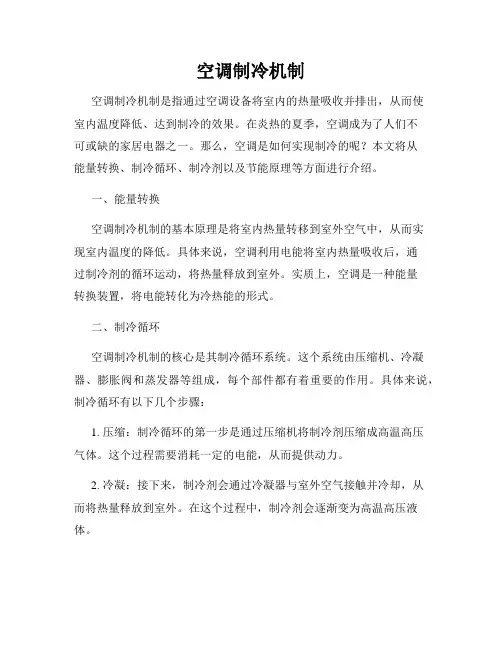

空调制冷机制
空调制冷机制空调制冷机制是指通过空调设备将室内的热量吸收并排出，从而使室内温度降低、达到制冷的效果。
在炎热的夏季，空调成为了人们不可或缺的家居电器之一。
那么，空调是如何实现制冷的呢？本文将从能量转换、制冷循环、制冷剂以及节能原理等方面进行介绍。
一、能量转换空调制冷机制的基本原理是将室内热量转移到室外空气中，从而实现室内温度的降低。
具体来说，空调利用电能将室内热量吸收后，通过制冷剂的循环运动，将热量释放到室外。
实质上，空调是一种能量转换装置，将电能转化为冷热能的形式。
二、制冷循环空调制冷机制的核心是其制冷循环系统。
这个系统由压缩机、冷凝器、膨胀阀和蒸发器等组成，每个部件都有着重要的作用。
具体来说，制冷循环有以下几个步骤：1. 压缩：制冷循环的第一步是通过压缩机将制冷剂压缩成高温高压气体。
这个过程需要消耗一定的电能，从而提供动力。
2. 冷凝：接下来，制冷剂会通过冷凝器与室外空气接触并冷却，从而将热量释放到室外。
在这个过程中，制冷剂会逐渐变为高温高压液体。
3. 膨胀：高温高压液体经过膨胀阀后，会迅速膨胀为低温低压的液体气体。
这个过程使得制冷剂的温度骤降，为后续的制冷提供了条件。
4. 蒸发：制冷剂低温低压的液体气体进入蒸发器，与室内空气接触并吸收了室内的热量。
同时，制冷剂再次变为低温低压的气体，准备进入下一轮的循环。
通过不断的循环就能够实现空调制冷机制，将室内热量排出，达到降温的目的。
三、制冷剂制冷剂在空调制冷机制中发挥着重要的作用。
常见的制冷剂有氟利昂（R-22）、氟利昂替代品（R-410A）等。
制冷剂的选择要考虑其物理特性、环境友好性以及安全性等方面的要求。
制冷剂的作用是通过其在压缩机内的循环来实现热量的转移。
在压缩机中，制冷剂被压缩成高温高压气体，然后通过冷凝器和蒸发器的作用，完成热量的释放和吸收。
制冷剂的特性和循环对空调的制冷效果有直接影响，因此正确选择和使用合适的制冷剂是非常重要的。
四、节能原理在现代社会，对能源的高效利用是一项重要的任务，空调的节能效果也备受关注。
制冷空调 知识点
制冷空调知识点制冷空调知识点：一、制冷空调的原理制冷空调是通过制冷循环原理实现室内空气的冷却。
其基本原理是利用制冷剂在低压下吸热蒸发，然后在高压下放热凝结。
制冷剂在蒸发器中吸收室内热量，使室内空气温度下降，然后通过压缩机将制冷剂压缩成高温高压气体，通过冷凝器散发热量，使制冷剂变成液体再次循环使用。
二、制冷空调的组成部分1. 压缩机：负责将制冷剂压缩成高温高压气体，提高制冷剂的温度和压力。
2. 冷凝器：通过散发热量，使制冷剂从高温高压气体变成高温高压液体。
3. 膨胀阀：通过调节制冷剂的流量，使制冷剂从高温高压液体变成低温低压液体。
4. 蒸发器：通过吸收室内热量，使制冷剂从低温低压液体变成低温低压蒸汽。
5. 风扇：用于循环室内空气，加速热量交换和空气循环。
三、制冷空调的工作过程1. 压缩过程：压缩机将低温低压蒸汽吸入，通过增加压力和温度，将其压缩成高温高压气体。
2. 冷凝过程：高温高压气体进入冷凝器，在外部环境的作用下，散发热量，变成高温高压液体。
3. 膨胀过程：高温高压液体通过膨胀阀，流入蒸发器，压力骤降，温度降低，变成低温低压蒸汽。
4. 蒸发过程：低温低压蒸汽在蒸发器中吸收室内热量，使室内空气温度下降，同时变成低温低压蒸汽，再次进入压缩机，循环往复。
四、制冷空调的分类1. 窗式空调：安装在窗户或墙壁上，适用于小型房间或办公室。
2. 中央空调：通过管道连接多个房间，适用于大型建筑或大面积空间。
3. 分体式空调：室内机和室外机分开安装，适用于中小型房间或办公室。
4. 多联机空调：一台室外机连接多个室内机，适用于多个房间或办公室。
5. 可变频空调：通过调节压缩机的转速，实现制冷和制热的自动调节，提高能效。
五、制冷空调的工作原理优化1. 可变频技术：通过调节压缩机的转速，根据室内温度需求实现能效优化。
2. 换热器材料优化：使用高效换热器材料，提高热量交换效率。
3. 空气流动优化：通过设计合理的风道和风口，使空气流动更加均匀，提高制冷效果。
分体式空调器制冷原理及空调基本知识
电加热管和PTC是主要的加热件，所用是辅助或直接加热空气，提高空调的制热量；
01
02
03
电加热管－功率比较大、安全性高、成本高，主要用在柜机内机；
PTC－功率小、安全性差、成本低，主要用在分体机中和小型柜机。
换气风机－负责更换室内的空气，使之保持清新，采用直流电机离心风轮，换气量为30m3/h；
第一部分 制冷原理及空调基本知识
单击此处添加副标题
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
演讲人姓名
制冷的基本原理
01
空调器的基本原理及结构
02
美的空调产品的类型
03
定义
制冷实际上是指用人工的方法把某一物体或空间(包括空间内的物体)的温度，降低到低于环境介质的温度，并保持这个低温状态的过程。
一、压缩机爆炸的技术分析
爆炸现场图片
一、压缩机爆炸的技术分析
爆炸现场图片
一、压缩机爆炸的技术分析
压缩机爆炸发生的机理 压缩机爆炸需同时满足以下三个必要条件： 系统高压侧堵塞（压缩机运行时产生异常高温、高压） 吸入空气压缩（助燃气体进入） 压缩机运行
压缩机爆炸发生的机理
1
蒸发器多为亲水冲缝铝箔，有利于排水和换热，防止氧化铝（白粉）吹出。
左图为柜机的蒸发器；
柜机和窗机的蒸发器相似，没有折，一般有2排或3排，结构比较简单，但流路比较复杂；
图中的冷凝器是由长U管和铝箔串成的风冷串片式冷凝器；
铜管又分为光管和内螺纹铜管；
冷凝器分为风冷和水冷两种，家用空调器采用的是风冷冷凝器；
循环风量
01
EER（能效比）和COP（性能系数）简单介绍
暖通空调制冷原理主要部件及水系统设计
暖通空调制冷原理主要部件及水系统设计暖通空调是指通过控制室内的温度、湿度、洁净度、流速和压力等参数，以提供一个适宜舒适的室内环境为目的的系统。
而制冷则是暖通空调系统中的一个重要部分，其主要作用是通过降低空气温度以达到室内的舒适度要求。
主要部件及其功能：1.蒸发器：将低温低压的液态冷媒蒸发为气态，并吸收室内空气的热量，使室内温度下降。
2.压缩机：通过机械方式将低温低压的气态冷媒压缩为高温高压的气态冷媒。
3.冷凝器：将高温高压的气态冷媒冷凝为高压液态冷媒，并释放热量到室外环境。
4.节流阀：用于控制压力降低，将高压液态冷媒调节为低压液态冷媒，同时使冷媒的温度下降。
水系统设计是暖通空调中的一个重要环节，其作用是通过水来传递和调节热量，以实现室内环境的调节。
水系统设计包括供水和回水系统，主要包括供水管道、水泵、水箱、冷却塔、冷却水管道等部件。
供水系统负责向各个冷却设备提供冷却水；回水系统则负责将冷却设备中的冷却水回收并送回水箱循环使用。
水系统中的水泵主要用于水的输送，通过增加水流速度提高水的输送能力。
水箱则负责储存冷却水，以满足不同需求下的供水量。
冷却塔则是将热水冷却的设备，通过将热水与冷气进行对流传热，使冷却水的温度下降。
在水系统设计中，需要考虑供水和回水的水路设计、水压的调节、水温的控制等因素，以确保系统的正常运行和高效运行。
总结起来，暖通空调制冷原理主要是通过冷媒的蒸发和冷凝过程来实现室内温度的调节，其主要部件包括蒸发器、压缩机、冷凝器和节流阀等。
水系统设计则是通过水来传递和调节热量，以实现室内环境的调节，其主要部件包括供水和回水系统、水泵、水箱、冷却塔等。
通过合理的设计和运行，能够实现暖通空调制冷系统的正常运行和高效运行。
