公路梁式桥抗震性能分析

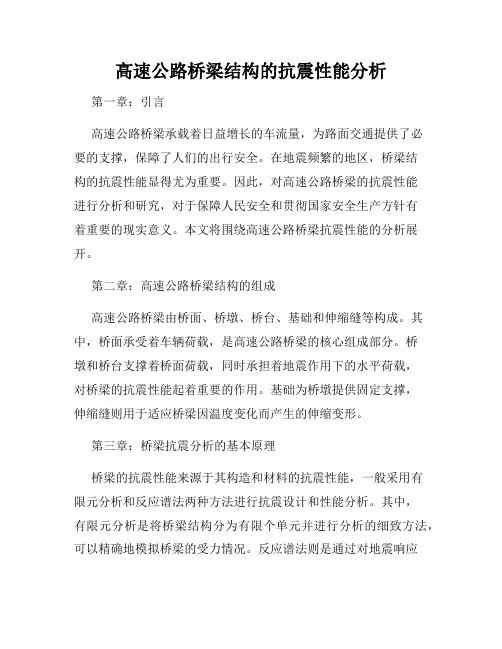

高速公路桥梁结构的抗震性能分析
高速公路桥梁结构的抗震性能分析第一章：引言高速公路桥梁承载着日益增长的车流量，为路面交通提供了必要的支撑，保障了人们的出行安全。
在地震频繁的地区，桥梁结构的抗震性能显得尤为重要。
因此，对高速公路桥梁的抗震性能进行分析和研究，对于保障人民安全和贯彻国家安全生产方针有着重要的现实意义。
本文将围绕高速公路桥梁抗震性能的分析展开。
第二章：高速公路桥梁结构的组成高速公路桥梁由桥面、桥墩、桥台、基础和伸缩缝等构成。
其中，桥面承受着车辆荷载，是高速公路桥梁的核心组成部分。
桥墩和桥台支撑着桥面荷载，同时承担着地震作用下的水平荷载，对桥梁的抗震性能起着重要的作用。
基础为桥墩提供固定支撑，伸缩缝则用于适应桥梁因温度变化而产生的伸缩变形。
第三章：桥梁抗震分析的基本原理桥梁的抗震性能来源于其构造和材料的抗震性能，一般采用有限元分析和反应谱法两种方法进行抗震设计和性能分析。
其中，有限元分析是将桥梁结构分为有限个单元并进行分析的细致方法，可以精确地模拟桥梁的受力情况。
反应谱法则是通过对地震响应谱的分析，对桥梁受到的地震作用进行分析，可以得到桥梁的地震响应。
第四章：高速公路桥梁的抗震性能分析（一）有限元分析法有限元分析法需要进行网格划分，模拟桥梁结构在地震作用下的响应，其中有限元网格精度的设置对模拟结果影响较大。
在模拟过程中，需要力求将地震作用下的动力反应与桥梁的强度和刚度相匹配，以确保模拟结果的可靠性。
同时，还需要对桥梁的抗震性能指标进行评估，如塑性铰（即桥墩处产生的塑性变形）载荷下的行为、结构的层间位移及应变能等。
（二）反应谱法反应谱法是将地震响应谱代入桥梁结构中进行分析，可以得到桥梁的地震响应。
在分析过程中，需要对地震响应谱进行选取和设计，通过对响应谱的合理调整，可以得到符合实际情况的结果。
同时，在对响应谱进行选取和设计时，还需要考虑桥梁的抗震性能指标，如层间位移、桥墩的应变能等。
第五章：高速公路桥梁的抗震性能提升方法为提升高速公路桥梁的抗震性能，需要在桥梁建设和维护中加强抗震性能的监理和评估，同时也需要采用新技术、新材料和新工艺等方式进行改进。
高速公路桥梁的抗震性能评估与优化
高速公路桥梁的抗震性能评估与优化在现代交通体系中，高速公路桥梁扮演着至关重要的角色，它们不仅是连接各地的交通枢纽，更是保障经济发展和人民生活的重要基础设施。
然而，地震作为一种不可预测的自然灾害，对高速公路桥梁的安全构成了严重威胁。
因此，对高速公路桥梁的抗震性能进行准确评估，并采取有效的优化措施，具有极其重要的意义。
一、高速公路桥梁抗震性能评估的重要性高速公路桥梁通常跨越较大的距离，承受着车辆的频繁通行和各种自然环境的影响。
在地震发生时，如果桥梁的抗震性能不足，可能会出现结构损坏、坍塌等严重后果，导致交通中断，影响救援和物资运输，进而给社会带来巨大的经济损失和人员伤亡。
例如，在一些地震频发的地区，曾经发生过由于桥梁抗震能力不足而导致的交通瘫痪，使得救援工作受到极大阻碍，加重了灾害的影响。
因此，提前对高速公路桥梁的抗震性能进行评估，可以及时发现潜在的安全隐患，为采取相应的加固和优化措施提供依据，从而有效降低地震灾害对桥梁和交通系统的破坏。
二、高速公路桥梁抗震性能评估的方法1、地震危险性分析这是评估的第一步，通过对桥梁所在地区的地震历史、地质构造、地震活动规律等因素进行研究，确定可能发生的地震强度和概率，为后续的结构分析提供输入条件。
2、桥梁结构建模利用计算机软件建立桥梁的三维结构模型，包括梁、墩、基础等各个部分，并考虑材料特性、几何尺寸、连接方式等细节。
3、动力分析采用时程分析、反应谱分析等方法，模拟地震作用下桥梁结构的动力响应，计算位移、内力、加速度等关键参数。
4、构件承载力评估根据计算得到的内力，评估桥梁各个构件（如梁、墩柱）的承载能力是否满足抗震要求，判断是否会发生屈服、破坏等情况。
5、整体稳定性评估分析桥梁在地震作用下的整体稳定性，包括是否会发生倾覆、滑移等现象。
三、影响高速公路桥梁抗震性能的因素1、结构形式不同的桥梁结构形式（如梁桥、拱桥、斜拉桥等）在抗震性能上存在差异。
一般来说，结构越简单、规则，抗震性能相对越好。
对公路桥梁抗震设计的分析
对公路桥梁抗震设计的分析摘要：我国处于世界两大地震带――环太平洋地震带和亚欧地震带之间，是一个强震多发国家，汶川、玉树地震表明强烈地震将引发长期的社会政治、经济问题，并带来难以慰籍的感情创伤。
在抗震救灾中，公路交通运输网更是抢救人民生命财产和尽快恢复生产、重建家园、减轻次生灾害的重要环节，所以公路桥梁是生命系统工程中的重要组成部分，公路桥梁抵抗震害的能力是桥梁设计中重点关注的问题之一。
关键词：公路桥梁；抗震；设计；分析Abstract: Our country is in between the wo rld’s two largest earthquake zone -- the circum Pacific seismic belt and the Eurasian seismic belt, is an earthquake prone country, Wenchuan, the Yushu earthquake shows that the strong earthquake will cause social politics, long-term economic problems, and difficult to comfort the emotional trauma. In earthquake relief, the highway transportation network is the important link to rescue the people’s life and property and resume production, rebuild their homes, reduction of secondary disasters, so the highway bridge is an important part of life in the system engineering, road and bridge resistance disaster ability is one of the focused problems in bridge design.Keywords:Highway bridge; seismic design; analysis;1地震对公路桥梁的影响地震会使地表破坏和桥梁受震破坏，从而导致桥梁损伤。

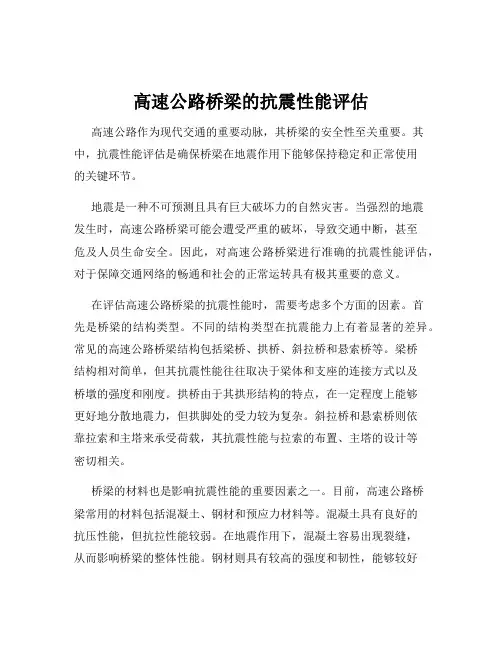

高速公路桥梁的抗震性能评估
高速公路桥梁的抗震性能评估高速公路作为现代交通的重要动脉，其桥梁的安全性至关重要。
其中，抗震性能评估是确保桥梁在地震作用下能够保持稳定和正常使用的关键环节。
地震是一种不可预测且具有巨大破坏力的自然灾害。
当强烈的地震发生时，高速公路桥梁可能会遭受严重的破坏，导致交通中断，甚至危及人员生命安全。
因此，对高速公路桥梁进行准确的抗震性能评估，对于保障交通网络的畅通和社会的正常运转具有极其重要的意义。
在评估高速公路桥梁的抗震性能时，需要考虑多个方面的因素。
首先是桥梁的结构类型。
不同的结构类型在抗震能力上有着显著的差异。
常见的高速公路桥梁结构包括梁桥、拱桥、斜拉桥和悬索桥等。
梁桥结构相对简单，但其抗震性能往往取决于梁体和支座的连接方式以及桥墩的强度和刚度。
拱桥由于其拱形结构的特点，在一定程度上能够更好地分散地震力，但拱脚处的受力较为复杂。
斜拉桥和悬索桥则依靠拉索和主塔来承受荷载，其抗震性能与拉索的布置、主塔的设计等密切相关。
桥梁的材料也是影响抗震性能的重要因素之一。
目前，高速公路桥梁常用的材料包括混凝土、钢材和预应力材料等。
混凝土具有良好的抗压性能，但抗拉性能较弱。
在地震作用下，混凝土容易出现裂缝，从而影响桥梁的整体性能。
钢材则具有较高的强度和韧性，能够较好地抵抗地震力。
预应力材料可以提高桥梁的承载能力，但在地震作用下，预应力的损失可能会对桥梁的抗震性能产生不利影响。
桥梁所处的地理位置和地质条件同样不容忽视。
位于地震活跃区域的桥梁，面临着更高的地震风险。
同时，地质条件如土壤的类型、地基的承载能力等，也会影响桥梁在地震中的响应。
松软的土壤可能会导致桥梁基础的不均匀沉降，增加桥梁在地震中的破坏程度。
在评估方法方面，主要包括静力分析和动力分析两种。
静力分析方法相对简单，通过计算桥梁在等效静力作用下的内力和变形来评估其抗震性能。
这种方法适用于结构较为简单、地震作用较小的情况。
动力分析方法则更加复杂和精确，它考虑了地震波的频谱特性、桥梁结构的动力特性以及地震与结构之间的相互作用。
公路桥梁抗震设计要点及计算分析
公路桥梁抗震设计要点及计算分析随着交通运输的发展，公路桥梁作为交通网络的重要组成部分，对于地震力的抗震设计显得尤为重要。
公路桥梁抗震设计是为了保证桥梁结构在地震发生时能够充分发挥其承载力和变形能力，确保桥梁的安全性和稳定性。
以下是公路桥梁抗震设计要点及计算分析。
一、设计要点1.建立合理的地震动力学模型：对于公路桥梁的抗震设计，首先要进行地震动力学分析，建立桥梁结构的地震响应模型。
在进行地震动力学模型分析时，应考虑到地震动的频段特性、地震动的荷载形式以及土（场）基地效应等因素。
2.选择合适的荷载组合：在进行荷载组合时，应根据桥梁的结构形式和地震作用特点，选择合适的地震荷载组合。
地震荷载组合应包括惯性荷载、附加荷载和额外荷载等。
3.合理选取桥梁的抗震设防烈度：为了确保桥梁能够承受地震力的作用，应根据桥梁的使用功能和地震区的地震烈度等级，合理选取桥梁的抗震设防烈度。
设计时还应根据桥梁的结构形式、材料性能和施工工艺等因素，确定合理的安全等级。
4.合理选用桥梁结构形式及材料：在选择桥梁结构形式和材料时，应综合考虑桥梁的抗震性能和经济性。
一般情况下，对于长大桥、特大桥和重要桥梁等，应优先考虑采用抗震性能好的结构形式和高强度、高耐久性、高可靠性的材料。
5.合理设置桥梁的支承方式：在设计桥梁的支承方式时，应考虑地震作用对桥梁结构的影响，通过合理的支承方式来提高桥梁的抗震性能。
一般来说，采用承台-支座-桩基或橡胶支座等形式，可以有效减小桥梁结构的刚度和应力，并提高桥梁的整体稳定性。
二、计算分析1.地震荷载计算：地震荷载计算主要包括地震动力学分析和结构响应计算两个方面。
在地震动力学分析时，可以利用有限元法或有限差分法来建立桥梁结构的地震响应模型，计算得到地震荷载的频谱特性和时程特性。
在结构响应计算时，可以采用静力分析和动力分析相结合的方法，分析桥梁结构的变形、应力和位移等参数的变化情况。
2.桥梁抗震能力评估：在进行桥梁抗震设计时，应根据桥梁结构的抗震设防烈度和设计荷载等，进行桥梁的抗震能力评估。
公路桥梁抗震设计细则分析
公路桥梁抗震设计细则分析随着全球地震活动的增多，公路桥梁的抗震设计越来越受到重视。
本文将对公路桥梁抗震设计细则进行分析，探讨抗震设计的基本原则、概念和方法。
可靠性原则：桥梁结构应具有足够的可靠性，在地震作用下应能保持稳定，不发生倒塌或损坏。
延性原则：桥梁结构应具有足够的延性，在地震作用下应能吸收地震能量，避免结构脆性破坏。
整体性原则：桥梁结构应作为一个整体，协同工作，以实现最佳的抗震效果。
针对性原则：应根据桥梁所处地区的地震危险性，针对不同的地震环境进行精细化设计。
地震动输入的确定：根据桥梁所在地的地震危险性，确定可能影响桥梁安全的地震动输入。
场地效应分析：综合考虑地质、地形、地貌等因素对桥梁场地的影响，评估其对地震作用的影响程度。
结构体系的抗震分析：采用力学模型对桥梁结构进行抗震分析，包括反应谱分析、时程分析等方法。
非线性分析：考虑材料非线性、几何非线性和边界条件非线性等因素，对桥梁结构进行非线性分析，以更准确地预测结构在地震作用下的响应。
薄弱环节识别：找出桥梁结构中的薄弱环节，如节点、支座等部位，进行重点加强设计。
减隔震设计：采用减隔震装置如隔震支座、阻尼器等，以减小地震对桥梁的破坏作用。
施工过程控制：在施工过程中，应对关键部位和环节进行严格的质量控制和技术把关，确保抗震设计效果的实现。
软土场地：在软土场地上建造公路桥梁，应加强基础工程，采用桩基、地下连续墙等技术措施提高结构的稳定性。
同时，应重视上部结构的协同工作，确保整体结构的抗震性能。
边坡场地：在边坡场地上建造公路桥梁，应注重场地稳定性的评估和加固。
在桥台和引道设计时，应考虑地形条件和岩土性质，合理选择施工方法和支挡结构，以保证在地震作用下的稳定性。
跨越断裂带：在跨越断裂带上建造公路桥梁，应特别注意场地地震危险性的评估。
根据断裂带的位置、规模和活动性，采取针对性的抗震加强措施，如采用柔性桥墩、加强连接构造等，以减小地震对桥梁的破坏作用。
对公路桥梁抗震加固技术的分析
对公路桥梁抗震加固技术的分析公路桥梁一直是我们日常生活中交通出行的重要载体。
然而，由于地震的频繁发生，尤其是在我国地震频率高的情况下，公路桥梁抗震问题已成为备受关注的热点话题。
不幸的是，地震不仅会对公路桥梁造成严重的损害，甚至还会威胁到公路交通的安全和畅通。
因此，对公路桥梁抗震加固技术的研究与应用至关重要。
一、公路桥梁的抗震问题公路桥梁的抗震问题主要涉及到两方面：一方面是地震破坏机理和影响因素，另一方面则是公路桥梁的抗震参数评价。
1.地震破坏机理和影响因素地震是由于地球内部岩石变形和位移导致的地表运动。
观察历史地震灾害可以发现，地震对公路桥梁的破坏主要有以下几种机理：（1）地震震源作用：地震震源发生地震时会采取两种类型的动力作用，即P波和S波，它们会通过地面传播并引起土质的振动，从而造成公路桥梁的损伤。
（2）地震地面移动作用：当地震作用力传到地面时，地面会产生水平移动，公路桥梁会受到横向位移，如遇地震动力强度过大，桥墩和桥梁就容易发生垮塌、侧翻等毁坏现象。
（3）液化作用：地震中，气泡状、管状或脆块状的形态存在于地下水层的沉积物中，并产生膨胀振动。
这种振动会引起沉积物质点彼此之间缩短，因而形成液化。
（4）土体结构本身失稳机理：土体在地震中的振动及其动态负荷作用，会使土体内微观结构的破坏、变形和失稳。
这些微观结构的变化影响了土体的力学性质，从而失去了原有的稳定性。
2.公路桥梁的抗震参数评价除上述破坏机理外，桥梁自身的建造与维护也会影响抗震能力，因此需要评价和分析抗震参数。
公路桥梁的主要抗震参数评价包括：（1）建造质量和标准：桥梁建造的质量和标准对其抗震能力有着非常明显的影响，建造质量低的公路桥梁容易在地震中倒塌，建造质量高且符合标准的公路桥梁则可以经受住一定程度的地震摧毁。
（2）构造形式和材料强度：不同的桥梁结构形式和材料强度对抗震有不同的影响。
好的结构形式和适用的材料强度可以有效地提高公路桥梁的抗震能力。
高速公路桥梁抗震稳定性分析研究
高速公路桥梁抗震稳定性分析研究一、引言近年来，我国高速公路的建设已经步入了一个高速发展的时期。
高速公路桥梁是高速公路中不可或缺的重要组成部分。
在地震频繁的我国，桥梁的抗震稳定性显得尤为重要。
本篇文章将通过抗震稳定性分析研究，探讨高速公路桥梁在地震中的应对措施。
二、高速公路桥梁抗震设计的背景近几年，我国发生了多起强烈地震，其中就包括了“5·12”汶川地震、2010年云南玉树地震等。
地震造成的危害广泛而深远。
而我国基础设施建设日新月异，高速公路的建设已经越来越成熟完善，然而在地震中，由于特殊的结构和建造方式，桥梁的承震能力较弱，极易形成地震灾害，对人民的生命财产安全造成极大危害。
而且，高速公路具有交通战略意义和经济价值，一旦受到破坏，对经济社会的影响也会非常严重。
因此，高速公路桥梁抗震设计已经成为了当前建设的必要内容。
三、高速公路桥梁抗震设计的原则1.合理选择设计规范现行的各项高速公路桥梁抗震设计规范较多且不同，具有不同的技术依据和设计思路。
建议参照相关标准和规范的基础上，结合实际情况进行选择和应用。
2.合理选择设计震度参数地震调查评价报告将地震烈度分级示值作为设计的基本参数，以确定地震基本动力学参数，如地震峰值加速度、周期、动力分区等。
对于相应地震烈度分级，应选择适当的设计震度参数。
3.考虑地震引起的潜在风险高速公路桥梁抗震设计不仅要考虑起震瞬时荷载作用下的线性和非线性反应，还要考虑由于地震引起的间接损伤。
如地震波荷载作用下的振动，可能引起局部破坏、裂缝，还可能造成桥梁地基的沉降和变形等。
四、高速公路桥梁抗震设计的具体实践1.在桥梁布置设计中注意调整板块大小和简化间距不同位置的桥梁所受地震作用不同，在地震时桥梁的抗震能力受一些因素影响较大，其中包括板块间距、上部结构铺装面积、横向铁路间距、桩基长度等。
我们需要在具体的桥梁和基础设计中进行参数的调整和选择，提高桥梁结构的抗震性能，减轻抗震散乱损伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公路梁式桥抗震性能分析
发表时间：2016-03-17T10:32:28.783Z 来源：《基层建设》2015年22期供稿作者：朱平[导读] 中船第九设计研究院工程有限公司我国是一个强震多发国家，在抗震救灾中，公路交通运输网是抢救人民生命财产和尽快恢复生产、重建家园。
朱平
中船第九设计研究院工程有限公司上海市普陀区 200063 摘要：介绍了公路一般桥梁抗震计算的方法，并以某连续梁桥抗震设计为例，分析了桥跨结构的动力特性和地震反应的计算过程。
计算结果表明，本桥在地震作用下，基本保持弹性，满足抗震设计要求。
并根据桥梁在地震作用下的位移及剪力，合理选择支座型号，减小地震危害，改善抗震性能。
关键词：桥梁工程；地震反应
1 概述
我国是一个强震多发国家，在抗震救灾中，公路交通运输网是抢救人民生命财产和尽快恢复生产、重建家园、减轻次生灾害的重要环节。
为保证公路的使用寿命，并发挥公路在抗震救灾中的作用，必须对公路桥梁进行抗震设计。
目前，一般桥梁最常用的抗震分析方法是采用反应谱法；对于重点桥梁、技术复杂及新结构桥梁应采用时程反应分析法，考虑罕遇地震的设防标准应作非线性时程反应分析。
本文将以某连续梁桥为例，详细阐述公路一般桥梁抗震设计过程及注意事项。
2 工程概况
本连续梁桥布跨为27.125+40+40+27.125m，采用等高度预应力混凝土连续梁。
主梁采用单箱三室截面，梁宽17.6m，设计线处梁高2.4m，桥面横坡2%。
箱梁挑臂2.5m，挑臂端部厚0.2m，根部厚0.5m；箱梁底板宽12.6m，腹板厚0.48m；顶板厚0.28m，底板厚0.28m，顶板与腹板之间倒角1.0×0.3m，底板与腹板倒角0.6×0.25m。
下部结构采用桩柱式桥墩，墩柱直径采用1.8m，桩基直径采用2.0m。
（见图1）桥梁所在地区抗震设防烈度为7度，设计基本地震动加速度为0.10g。
图1 标准横断面图
3 抗震设防标准
对于公路桥梁，《公路桥梁抗震设计细则》（JTG/T B02-01-2008）采用两水平的抗震设计方法，并规定了两个水准的设防地震E1、E2，以及对应的结构性能目标。
进行桥梁抗震研究的前提是要明确设防标准。
桥梁工程的抗震设防标准，不仅包括场地地震作用的概率水平，还应包括对结构性能的要求和校核目标。
对照《公路桥梁抗震设计细则》，并根据业主要求，最终选定本桥抗震设防类别为A类。
规范规定，A类桥梁必须进行E1地震作用和E2地震作用下的抗震设计。
桥梁在E1地震作用下，一般不受损坏或不需修复可继续使用；在E2地震作用下，可发生局部轻微损伤，不需修复或经简单修复可继续使用。
根据《公路桥梁抗震设计细则》对A类桥梁的抗震设防要求，制定桥梁的抗震设防标准，即明确E1、E2地震对应的性能要求以及验算目标。
由于A类桥梁在E1、E2地震作用下，均需要保持弹性，故只需对E2地震进行弹性阶段抗震验算。
基于上述原因，本桥的抗震设计采用如下表所示的抗震设防标准。
除此以外，在E2概率水平地震沿纵向+竖向输入时，各桥墩上纵向滑动支座的纵向变形为9.82cm。
根据表格中支座水平剪力及变形值，选用合适的支座型号。
5 结语
本文以某连续梁桥为例，介绍了公路一般桥梁抗震设计过程及计算内容。
经过计算，本桥在地震E2作用下，配置适当的钢筋，结构基本处于弹性状态，满足规范要求。
参考文献：
[1]《公路桥梁抗震设计细则》（JTG/T B02-01-2008）.
[2]《公路桥涵设计通用规范》（JTG D60-2004）.。
