工控机工作原理

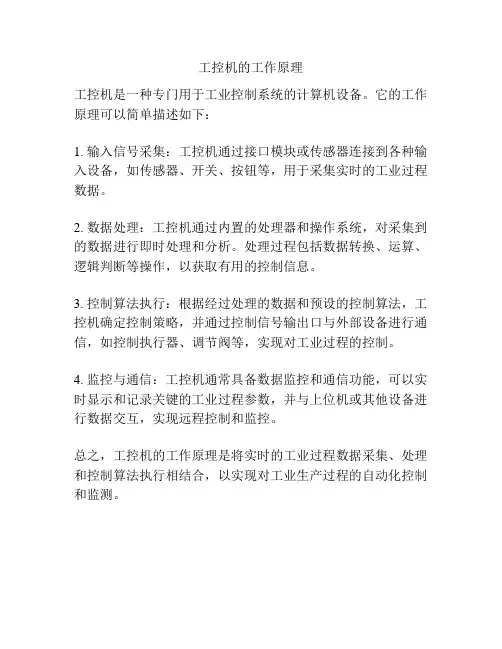

工控机的工作原理
工控机的工作原理
工控机是一种专门用于工业控制系统的计算机设备。
它的工作原理可以简单描述如下：
1. 输入信号采集：工控机通过接口模块或传感器连接到各种输入设备，如传感器、开关、按钮等，用于采集实时的工业过程数据。
2. 数据处理：工控机通过内置的处理器和操作系统，对采集到的数据进行即时处理和分析。
处理过程包括数据转换、运算、逻辑判断等操作，以获取有用的控制信息。
3. 控制算法执行：根据经过处理的数据和预设的控制算法，工控机确定控制策略，并通过控制信号输出口与外部设备进行通信，如控制执行器、调节阀等，实现对工业过程的控制。
4. 监控与通信：工控机通常具备数据监控和通信功能，可以实时显示和记录关键的工业过程参数，并与上位机或其他设备进行数据交互，实现远程控制和监控。
总之，工控机的工作原理是将实时的工业过程数据采集、处理和控制算法执行相结合，以实现对工业生产过程的自动化控制和监测。
工控机工作原理
工控机工作原理
工控机（Industrial Control Computer）是一种专门用于工业控
制的计算机设备。
它的工作原理与普通计算机有一些不同，主要包括以下几个方面：
1. 硬件结构：工控机通常采用高可靠性的硬件结构，包括工业级主板、工业级PCB板、冗余电源等。
这样可以确保工控机
在工业环境中的稳定运行。
2. 操作系统：工控机通常采用实时操作系统（RTOS）或者嵌
入式操作系统。
与普通计算机的Windows、Linux等不同，实
时操作系统可以提供更高的响应速度和更稳定的性能，以适应工业控制系统对时间要求较高的特点。
3. I/O接口：工控机通常具有丰富的I/O接口，包括数字输入
输出（DI/DO）、模拟输入输出（AI/AO）、串口、以太网等。
这些接口用于与工业设备进行数据交互，实现控制和监测。
4. 实时性能：工控机在工业控制系统中，需要实时采集和处理大量的数据。
为了满足这一需求，工控机通常具备较高的计算和传输速度，以确保数据的及时性。
5. 可靠性和稳定性：工业环境往往存在较高的温度、湿度等不利因素，因此工控机需要具备良好的抗干扰能力和稳定性。
此外，工控机还通常具备自动故障检测和自动恢复功能，以便在出现故障时能够及时进行处理和恢复。
综上所述，工控机通过特定的硬件结构、操作系统和I/O接口，以及高性能的实时处理能力，实现对工业控制系统的在线监控、数据采集和控制操作。
其主要目标是提高工业系统的可靠性、稳定性和安全性，从而提高工业生产效率和降低成本。
工业自动化控制
工业自动化控制工业自动化控制是指利用计算机、仪器仪表和控制设备等技术手段，对工业生产过程中的各种参数进行实时监测、分析和控制的一种技术体系。
其目的是提高生产效率、降低生产成本、提高产品质量和稳定性。
一、概述工业自动化控制是通过对工业生产过程中的各种参数进行实时监测、分析和控制，实现生产过程的自动化和智能化。
它涵盖了工业生产的各个环节，包括生产计划、生产调度、生产执行、质量控制等。
工业自动化控制系统由硬件设备和软件系统组成，硬件设备包括传感器、执行器、控制器等，软件系统包括监控系统、数据采集系统、数据处理系统等。
二、工业自动化控制的基本原理1. 实时监测：通过传感器对生产过程中的各种参数进行实时监测，如温度、压力、流量等。
2. 数据采集：将传感器采集到的数据进行采集和存储，以备后续分析和控制使用。
3. 数据处理：对采集到的数据进行处理和分析，提取实用的信息，如异常检测、趋势分析等。
4. 控制策略：根据数据处理的结果，制定相应的控制策略，如PID控制、含糊控制等。
5. 执行控制：通过执行器对生产过程进行控制，如调节阀门、机电驱动等。
6. 监控系统：通过监控系统对整个生产过程进行实时监控和管理，及时发现问题并采取措施。
三、工业自动化控制的应用领域1. 创造业：工业自动化控制可以实现生产线的自动化，提高生产效率和产品质量。
2. 石油化工：工业自动化控制可以对化工生产过程进行精确控制，提高生产效率和安全性。
3. 电力系统：工业自动化控制可以对电力系统进行实时监测和控制，提高供电可靠性和稳定性。
4. 矿山冶金：工业自动化控制可以对矿山冶金过程进行精确控制，提高生产效率和资源利用率。
5. 污水处理：工业自动化控制可以对污水处理过程进行自动化控制，提高处理效率和环保性能。
四、工业自动化控制的优势1. 提高生产效率：自动化控制可以实现生产过程的连续化和高效化，提高生产效率。
2. 降低生产成本：自动化控制可以减少人工操作，降低生产成本。
IPC和PLC概述
工控机（IPC）和PLC一、概述在工业自动化领域，PLC和工控机是人们不得不提的两类控制设备，它们是大多数自动化系统的基础设备。
PLC和工控机的最新技术发展是工程师对设备应用性能要求的完美体现：控制器的硬件标准化，以及用户的各种控制要求通过软件来进行改变。
PLC就是一种利用计算机原理为顺序控制专门设计的、通用的、使用方便的装置。
它采用了专用设计的硬件，而使用性能都是通过控制程序来确定的。
工控机则是利用了个人计算机的PCI总线和PC/104总线、采用功能板卡扩展控制I/O点来实现计算机控制的一种方便的控制设备。
它具有工业现场应用特性，同时又极大地利用了PC机的软件环境，用户可以方便地选择各制造商提供的产品。
PLC和工控机目前的技术发展水平已大大超过其出现时技术水平，并各自定位在不同的层面。
PLC适合低成本自动化项目和作为大型DCS系统的I/O站，工控机在中规模小范围自动化工程中有很好的性能价格比，当然这种定位也不是绝对的。
据预测，2000年我国工业自动化的市场规模达170亿至207亿人民币，其中工控机占40亿左右、PLC占30亿左右，再加上DCS系统、FCS系统和NCC系统（占60亿）中使用的PLC和工控机，可以看出其在工业自动化领域中举足轻重的作用。
这两类控制设备在各领域的自动化中扮演了不可缺少的角色。
图1给出了某自来水厂工业控制系统的典型结构图，其中采用了PLC作为I/O控制站、工控机作为监控机。
图1 工业控制系统的典型结构图目前，PLC的主流厂商有A-B、Siemens和Modicon等。
工控机的主流厂商有上海康泰克、北京康拓和研华、艾讯等。
PLC和工控机在其技术发展的历程中，为了适合工业现场应用的需要和用户二次开发的需要，都积极地发展高可靠性、网络化和高性能的用户开发软件方面的技术性能。
以下将重点介绍PLC和工控机在硬件、软件和网络方面技术应用现状和发展趋势。
二、PLC和工控机的硬件技术现状和发展PLC和工控机的最终用户为冶金、采矿、水泥、石油、化工、电力、机械制造、汽车、装卸、造纸、纺织、环保等行业，其主要的用途为：1、顺序控制顺序控制是应用最广泛的领域，它包括单机控制、多机群控制、自动生产线控制，如注塑机、印刷机械、订书机械、切纸机械、组合机床、磨床、装配机械、包装生产、电镀流水线和电梯控制等。
工控主板电脑通电自启原理及用途
工控主板电脑通电自启原理及用途随着我国经济的不断发展，人们对工控主板和工控电脑的需求也在不断增长。
一段时间前，很多人问什么是自启动电源。
似乎人们对工业控制主板和工业控制计算机自启动的原理和用电情况还不太了解，那么就跟着华科工控一起来了解下什么是通电自启。
通电自启：又称上电自启，是指华科工控主板或工控电脑，只要接通电源，工业控制主板或工业控制计算机就可以自动启动并进入系统开始工作。
那么，为什么工控主板或工控计算机有这样的功能呢？由于华科工控主板或工控计算机通常用于一些无人值守的地方，如自动售货机、快递柜、广告机、生产线、机械加工设备、交通管制、安全监控、医疗、银行设备等，大多数情况下，是没有专人维护和看守的，一般通过电源门来控制设备的开闭。
此时，工业计算机的上电和自启动优势得以发挥。
只要设备接通电源，工控主板或工控电脑就能自动侦测到电源，并且自动开机启动进入系统工作。
工控主板或工控电脑的通电自启功能大致上分为以下几种1、专用电路板设计：将电路板或设备分别添加到工业控制主板或工业控制计算机前端。
检测到电源后，给工控机一个引导信号，强制工控主板或工控机引导。
这种方式可以增加一些辅助功能，如预热、预检查、工业控制主板或工业控制计算机的外围设备的预启动等，可靠性强，但这种方式需要更多的空间，安装稍复杂，成本较高。
2、第二种方法是从工业控制主板或工业控制计算机主板中添加单独的芯片和电路。
当芯片检测到电源输入时，工业控制主板或工业控制计算机被强制启动。
该功能成本适中，可与工控主板集成，节省空间。
泽创伟业科技开发生产的工业控制主板和工业控制计算机一般采用这种方式。
这种方法也非常稳定，可以提高定时开关、时分开关等功能。
3、第三种方法是最简单的，由bios（cmos）选项设置，但这种方法的稳定性稍差。
如果电源不稳定，或主板电池故障，开机自启动功能可能失效，需要重新设置或更换主板电池。
如何设置和使用通电自启？1. 专用电路板的控制类型：每个公司设计不同的主板和功能，并以不同的方式运行。
工控机及组态控制技术原理与应用
工控机及组态控制技术原理与应用
工控机及组态控制技术原理与应用是一门涵盖计算机、控制理论、电子技术、通讯技术等多个学科的交叉学科，主要研究工业生产过程中的自动控制和远程监控技术。
该技术以工控机为核心，通过组态软件对工业生产过程进行监控和控制，实现生产过程的自动化、智能化和高效化。
工控机是一种专门用于工业控制的计算机，与普通的个人电脑相比，其具有更高的稳定性、更低的功耗、更强的抗干扰能力和更强的计算能力。
工控机通常采用工业级主板、固态硬盘、防尘防水的机箱以及各种接口，以满足在恶劣环境下的长时间运行和各种输入输出控制需求。
组态软件是一种用于监控和控制工业自动化系统的软件，它可以实现对生产过程的数据采集、处理、分析和控制。
组态软件具有图形化用户界面，操作简单直观，可以通过拖拽、复制、粘贴等方式快速搭建生产过程的控制界面，同时还提供了丰富的控制逻辑和算法，可以满足各种复杂的控制需求。
工控机及组态控制技术的应用广泛，涉及到工业领域的各个方面，如机械制造、自动化生产线、物流仓储、能源化工、交通运输等。
通过工控机及组态控制技术的应用，可以实现生产过程的自动化、智能化和高效化，提高生产效率和产品质量，降低生产成本和能耗。
- 1 -。
工控机原理(一)
工控机原理(一)工控机原理1. 引言工控机（Industrial Control Computer，简称ICC）是一种专门用于工业自动化控制的计算机设备。
它在工业生产过程中承担着重要的控制和调度功能。
本文将从工控机的定义、构成、工作原理和应用领域等方面进行介绍。
2. 工控机的定义工控机是一种以计算机技术为基础，集中处理和控制工业过程的计算机设备。
它具有高可靠性、高稳定性、高安全性和远程管理等特点，常用于工业自动化系统中。
3. 工控机的构成一台典型的工控机通常由以下几个核心组件组成： - 中央处理器（Central Processing Unit，简称CPU）：负责执行指令和运算处理。
- 内存（Random Access Memory，简称RAM）：用于临时存储数据和程序。
- 硬盘或固态硬盘（Hard Disk Drive或Solid State Drive）：用于长期存储数据和程序。
- 显卡（Graphics Card）：负责图像输出和处理。
- 输入输出接口（Input/Output Interfaces）：用于和外部设备进行数据交互。
- 通信接口（Communication Interfaces）：用于和其他设备或系统进行通信。
- 电源（Power Supply）：提供电能供应。
4. 工控机的工作原理工控机主要通过以下几个步骤来完成工业自动化控制任务： 1.接收输入信号：通过输入接口接收传感器或其他设备的信号。
2. 数据采集与处理：将接收到的信号转换为计算机可识别的数据，并进行处理和分析。
3. 控制决策：根据采集到的数据进行逻辑判断和控制决策，确定下一步的操作。
4. 执行输出动作：通过输出接口将控制指令发送给执行器或其他设备，实现相关动作或操作。
5. 监控与反馈：对控制过程进行实时监控，收集反馈信息，用于控制过程的优化和调整。
5. 工控机的应用领域工控机广泛应用于各个工业领域，包括但不限于： - 制造业：包括汽车制造、电子制造、机械制造等。
工控一体机的用途和工作原理
工控一体机的用途和工作原理一、引言工控一体机是一种集成了计算机、显示器、输入设备和通讯接口等功能于一体的特殊计算机设备。
它在工业自动化控制系统中起着至关重要的作用。
本文将介绍工控一体机的用途和工作原理。
二、工控一体机的用途工控一体机广泛应用于工业自动化领域，其主要用途有以下几个方面：1.监控与控制：工控一体机可以通过连接传感器和执行器等外部设备，实时监测和控制生产线上的各种参数和设备状态。
它可以收集、处理和显示大量的数据，帮助操作员及时了解系统的工作情况，并进行相应的调整和控制。
2.数据采集与分析：工控一体机可以通过各种接口与设备进行通信，实时采集各种数据，并将其存储、处理和分析。
通过对数据的分析，可以帮助企业优化生产过程，提高生产效率和质量。
3.人机界面：工控一体机配备了高分辨率的触摸屏，可以实现直观、友好的人机交互界面。
操作员可以通过触摸屏进行参数设置、报警处理、数据查询等操作，提高工作效率。
4.远程监控与维护：工控一体机支持网络通讯，可以与上位机或其他设备进行远程通信。
运维人员可以通过远程访问工控一体机，实时监控和控制系统，进行故障诊断和维护，大大提高了运维效率。
三、工控一体机的工作原理工控一体机的工作原理涉及到硬件和软件两个方面。
1.硬件：工控一体机采用了嵌入式计算机技术，其硬件包括主板、CPU、内存、存储设备、显示器、触摸屏、通讯接口等。
主板上的CPU负责运行操作系统和应用软件，内存用于存储程序和数据，存储设备用于长期存储数据和文件。
显示器和触摸屏提供了人机交互的界面，通讯接口用于与外部设备进行数据传输。
2.软件：工控一体机的软件包括操作系统和应用软件。
操作系统通常采用实时操作系统，具有实时性好、可靠性高的特点。
应用软件根据具体的需求进行开发，可以实现监控与控制、数据采集与分析、远程通信等功能。
软件还可以提供报警功能，及时发出警报提示操作员注意异常情况。
工控一体机通过硬件和软件的协同工作，实现了对工业自动化系统的全面控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工控机工作原理
工控机是一种专门用于工业控制系统中的计算机，它的工作原理主要包括硬件结构和软件系统两个方面。
在工业控制领域中，工控机起着至关重要的作用，它能够实现对生产过程的监控和控制，提高生产效率和质量。
我们来看一下工控机的硬件结构。
一般来说，工控机硬件包括主板、CPU、内存、硬盘、显卡等核心部件。
主板是工控机的核心部件，上面集成了各种接口和插槽，用于连接其他硬件设备。
CPU是工控机的处理器，负责执行计算机的指令和控制计算机的运行。
内存用于存储计算机运行时所需的数据和程序，其容量大小直接影响到工控机的运行速度和性能。
硬盘用于存储工控机操作系统和应用程序，以及生产数据和日志等信息。
显卡用于控制显示器的显示，将计算机处理的图像和文字信息显示出来。
我们来了解一下工控机的软件系统。
工控机一般采用实时操作系统，如Windows嵌入式系统或Linux嵌入式系统。
实时操作系统具有实时性强、响应速度快的特点，能够满足工控系统对实时控制的需求。
在工控机上安装的软件主要包括操作系统、工控软件和监控软件等。
操作系统是工控机的核心软件，它负责管理硬件设备、调度任务、提供系统服务等。
工控软件是根据具体的生产过程和控制需求开发的，它能够实现对设备的控制和监控。
监控软件用于监控工控系统的运行状态和生产数据，提供实时的报警和故障诊断功能。
工控机的工作原理可以简单概括为以下几个步骤：首先，工控机通过与各种传感器和执行器连接，获取生产过程中的各种参数和信号。
这些参数和信号可以是温度、压力、流量等物理量，也可以是按钮、开关等状态信号。
其次，工控机通过输入输出模块对这些参数和信号进行采集和处理，将其转化为计算机能够理解和处理的数据格式。
然后，工控机根据预先设定的控制策略和算法，对采集到的数据进行处理和分析，并生成相应的控制指令。
最后，工控机通过输出模块将控制指令发送给执行器，实现对生产过程的控制。
同时，工控机还可以将处理后的数据保存到数据库中，用于生产过程的分析和优化。
在工业控制领域中，工控机的工作原理是实现自动化生产和控制的基础。
它通过与各种传感器和执行器连接，实时采集和处理生产过程中的各种参数和信号，根据预先设定的控制策略和算法生成控制指令，实现对生产过程的精确控制。
工控机具有计算能力强、稳定性高、可靠性好的特点，能够适应各种复杂的工业环境和控制需求。
同时，工控机还能够通过各种通信接口与其他设备进行数据交换和共享，实现工业互联网的应用和发展。
工控机是工业控制系统中的重要组成部分，其工作原理涉及到硬件结构和软件系统两个方面。
工控机通过与传感器和执行器连接，实时采集和处理生产过程中的各种参数和信号，根据预先设定的控制
策略和算法生成控制指令，实现对生产过程的精确控制。
工控机具有计算能力强、稳定性高、可靠性好的特点，能够适应各种复杂的工业环境和控制需求，推动工业自动化和智能化的发展。
