组建某政府办公局域网课程设计
**课程设计报告** 题目：组建某政府办公局域网学生姓名：学号：班级：指导教师：1.课程设计目的及要求:实验目的：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及路由协议的配置，熟练掌握路由器和交换机的基本配置。
课程设计要求：要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：1、需求特点描述；2、设计原则；3、解决方案设计，其中必须包含：（1）设备选型；（2）综合布线设计；（3）拓扑图；（4）IP地址规划；（5）子网划分；（6）路由协议的选择；(7) 路由器配置。
总体要求：设计一个拓扑结构为树形的网络，建立政府的官方网站，可向外界发布信息，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，安全性通过路由器的访问控制来设置，在网络内部联网的分布使用的是私有IP 地址，通过路由器连接到互联网，不同职能部门可以进行局域网划分。
2.课程设计内容(分析和设计)：仔细分析要求，设计一个合理又易提高的树形拓扑网络，考虑单位所需的要求及整个网络的可提高性等因素，选用2621router作为配置的路由器可在网络配置中增添多个接口，设计的单位管理层有2个部门，所以选择2台；并且选用2台Cisco Catalyst 2950 24口的交换机作为接入层交换机；同时，为了建立政府官方网站并且可向外界发送信息，网络内部采用私有IP地址，利用ACL配置完成各部门之间不能互相通信，增加一个sever0作为与internet连接的设备各部门可以通过路由器访问服务器，路由器之间用带时钟的串口连线交换机、路由器、pc、服务器间用直连线连接。
用双绞线作为传输线缆，采用IEEE的802.3协议标准。
网卡、集线器和双绞线应选100M的。
《计算机网络技术》课程设计--局域网方案设计与实现
《计算机网络技术》课程设计成果报告姓名学号学院计算机学院专业班级专业课程计算机网络技术指导老师2014年6 月27日课程设计报告书课程设计题目：局域网方案设计与实现课程设计时间：6月23日～6月27日课程设计地点：3号实验楼C406课程设计单位：计算机学院目录1．课程设计任务分析 (1)1.1需求分析 (1)1.2网络协议分析 (1)1.3组网技术简介 (2)2．网络系统规划 (3)2.1网络拓扑图设计 (3)2.2 IP地址规划 (3)2.3网络设备选型 (3)3．服务器配置 (4)3.1 WWW服务器的配置及实现 (4)3.2 FTP服务器的配置及实现 (8)3.3 DHCP服务器的配置及实现 (13)3.4 DNS服务器的配置及实现 (23)3.5邮件服务器的配置及实现 (38)4．服务器运行测试结果 (41)4.1 WWW服务器的运行测试结果 (41)4.2 FTP服务器的运行测试结果 (41)4.3 DHCP服务器的运行测试结果 (43)4.4 DNS服务器的运行测试结果 (44)4.5邮件服务器的的运行测试结果 (45)5．课程设计体会 (46)1．课程设计任务分析1.1需求分析本次课程设计要完成的主要内容为局域网方案的设计与实现。
要完成局域网方案的设计与实现，需先安装和调试Windows Server2003的网络组件，并在了解和认识DNS、DHCP服务后，简单设置DNS服务和配置DHCP服务器。
利用IIS组件配置Web、FTP服务器。
之后安装Magic Winmail Server V4软件，配置邮件服务器并利用邮件服务器进行邮件传输。
经过以上配置，可以达到自动分配IP、域名解析、访问网页、文件传输、邮件传输等功能，可达到简单局域网的要求。
1.2网络协议分析本次课程设计中运用到的网络协议有：（1）HTTP 协议：HTTP 协议是用于从WWW 服务器传输超文本到本地浏览器的传送协议。
计算机网络课程设计(局域网)

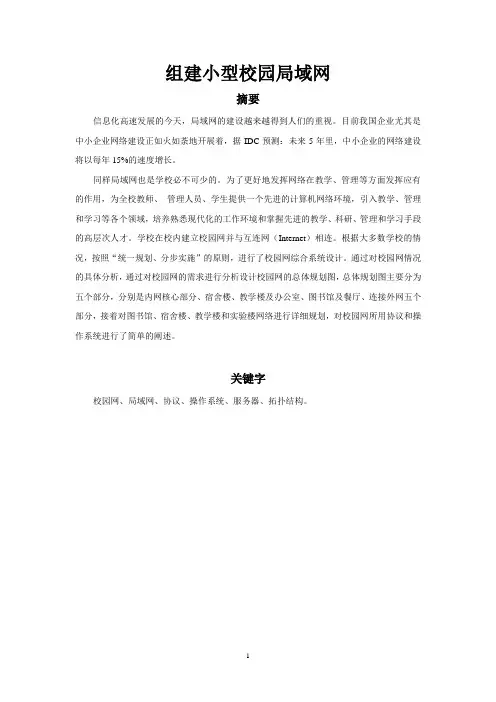

组建小型校园局域网摘要信息化高速发展的今天，局域网的建设越来越得到人们的重视。
目前我国企业尤其是中小企业网络建设正如火如荼地开展着，据IDC预测：未来5年里，中小企业的网络建设将以每年15%的速度增长。
同样局域网也是学校必不可少的。
为了更好地发挥网络在教学、管理等方面发挥应有的作用，为全校教师、管理人员、学生提供一个先进的计算机网络环境，引入教学、管理和学习等各个领域，培养熟悉现代化的工作环境和掌握先进的教学、科研、管理和学习手段的高层次人才。
学校在校内建立校园网并与互连网（Internet）相连。
根据大多数学校的情况，按照“统一规划、分步实施”的原则，进行了校园网综合系统设计。
通过对校园网情况的具体分析，通过对校园网的需求进行分析设计校园网的总体规划图，总体规划图主要分为五个部分，分别是内网核心部分、宿舍楼、教学楼及办公室、图书馆及餐厅、连接外网五个部分，接着对图书馆、宿舍楼、教学楼和实验楼网络进行详细规划，对校园网所用协议和操作系统进行了简单的阐述。
关键字校园网、局域网、协议、操作系统、服务器、拓扑结构。
目录1 设计目标-------------------------------------------------------------------------------------------------（3）2 设计原则-------------------------------------------------------------------------------------------------（3）3 需求分析-------------------------------------------------------------------------------------------------（3）3.1校园网功能------------------------------------------------------------------------------------------（3）3.1对主机系统的要求---------------------------------------------------------------------------------（3）4 网络规划设计方案----------------------------------------------------------------------------------（4）4.1 主干网组网技术-----------------------------------------------------------------------------------（4）4.2 校园网拓朴结构-----------------------------------------------------------------------------------（4）4.3 协议标准--------------------------------------------------------------------------------------------（6）4.4 网络操作系统---------------------------------------------------------------------------------------(6)5 实验总结--------------------------------------------------------------------------------------------------(6) 参考文献-----------------------------------------------------------------------------------------------------(7)1 设计目标局域网的组建主要有两个目标：（1）网内的资源共享与信息交换，如文件、打印机等；（2）与外界的资源共享和信息共享，通过Internet与网络相连。
某办公大楼网络系统建设方案
某办公大楼网络系统建设方案1. 简介某办公大楼计划进行网络系统的建设，以满足日常办公和业务需求。
本文档旨在提供一个详细的建设方案，包括网络架构，设备配置，安全策略等内容。
2. 网络架构2.1 内部网络•办公大楼内部网络采用有线与无线混合的方式，全面覆盖所有办公区域。
•有线网络使用高速交换机连接各个楼层和办公室，提供稳定的有线连接。
•无线网络使用无线路由器覆盖整个办公大楼，提供便捷的无线接入。
2.2 外部网络•办公大楼与外部网络之间采用防火墙进行隔离，保护内部网络的安全。
•外部网络通过宽带连接提供互联网接入，方便办公人员进行在线业务操作。
3. 设备配置3.1 交换机•办公大楼采用三层交换机作为核心交换机，以支持高速数据传输和多个业务子网的划分。
•每个楼层使用二层交换机连接办公室，提供稳定的有线网络接入。
3.2 路由器•办公大楼内部网络与外部网络之间采用路由器进行连接。
•路由器提供安全的网络访问控制和数据传输功能。
3.3 无线路由器•办公大楼内部部分区域提供无线网络访问。
•无线路由器提供稳定的无线信号覆盖，支持多设备同时接入。
4. 安全策略4.1 防火墙•办公大楼与外部网络之间设置防火墙，限制非法访问和网络攻击。
•防火墙配置策略，包括入站和出站规则。
4.2 身份认证•办公大楼内部网络设置用户身份认证机制。
•每个用户需通过身份验证后才能接入网络，保护网络资源安全。
4.3 数据加密•办公大楼内部网络传输的敏感数据进行加密保护，防止泄露和篡改。
•使用安全的通信协议和加密算法，确保数据传输的机密性和完整性。
5. 网络管理5.1 远程管理•办公大楼网络设备支持远程管理功能，方便管理员对网络设备进行配置和监控。
•远程管理采用安全的加密方式，确保管理通道的安全性。
5.2 网络监控•办公大楼网络设备配备网络监控系统，实时监测网络的运行状态和流量情况。
•网络监控系统提供报警功能，一旦发现异常情况可及时采取措施。
6. 总结本文档提供了某办公大楼网络系统建设的方案，包括网络架构、设备配置、安全策略以及网络管理等内容。
计算机网络课程设计报告-局域网架设
计算机网络课程设计报告设计题目：小型局域网的设计学院：专业年级：姓名：学号：指导老师：引言21世纪是一个充满挑战性的时代，科学技术日新月异，特别是计算机网络已经成为人们广泛使用的工具，通过计算机网络，人们可以进行共享程序、数据和信息资源以及网络用户的通信和合作。
随着企业客户业务的逐步发展，企业部门办公自动化、网络化、电子化已是大势所趋。
电子商务的发展，是企业可以利用INTERNET，方便而低廉的开展业务，在保证网络安全的前提下，访问INTERNET，开展网上业务是现代企业发展的必然趋势。
组建局域网实现宽带接入是提高企业的信息化水平及信息发布能力的首要前提。
本次课程设计就是让我们把书本上学到的知识应用于实际生活，通过构建一个小型局域网，加深我们对知识的理解，掌握计算机网络的构成和组件，对我们的专业学习大有脾益。
1.设计目标为某公司的一栋三层办公楼规划并设计一个小型局域网，有大约100台计算机分布在这栋楼的不同楼层，假设一楼30台，二楼40台，三楼30台。
实现计算机之间的互相访问并接入因特网。
写出规划方案，画出拓扑图，并详细列出该局域网的设备清单。
2.总体方案分析和设计2.1 组网原则企业网络结构设计主要是进行网络的物理设计和逻辑设计，在完成结构设计后才能对网络设备进行选型。
网络结构设计对于整个网络系统来说是十分重要的，它设计的成功与否都直接影响网络的使用功能的实现以及网络是否能满足网络的需求。
计算机网络系统是企业网系统的核心，因此在设计中必须遵循以下原则：（1）软硬件的可行性。
系统软硬件配置必须考虑各种约束条件，主要是性能需求、当前技术水平和改造资金多少，兼顾现实性和技术领先性。
（2）系统开放原则。
系统应具有良好的开放性，或称职兼容性和扩展性，以适应技术的不断发展和不增强的应用需求，因此，应尽量采用工业标准或事实上的工业标准技术。
在系统设计时，要考虑系统的生命周期，一般要按超前3~5年考虑。
（3）整体最优原则。
计算机网络课程设计办公楼局域网系统设计
计算机网络课程设计办公楼局域网系统设计 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】山东建筑大学课程设计说明书题目：某办公楼局域网系统设计课程：数据通信与计算机通信网课程设计院（部）：专业：班级：学生姓名：学号：指导教师：完成日期：目录摘要 (3)正文 (4)1设计目的 (4)2设计要求 (4)3设计内容 (4)系统需求分析 (4)方案设计 (4)3.2.1总体设计 (4)3.2.2各部分配置 (5)3.2.3测试网络 (7)3.2.4网络操作系统的选择 (8)3.2.5网络安全 (8)网络模拟 (8)总结与致谢 (11)参考文献 (12)摘要计算机网络就是利用通信设备和线路将处于不同地理位置的、功能独立的多个计算机系统连接起来，以功能完善的网络软件（即网络通信协议、网络操作系统等）实现网络资源共享和信息传递的系统。
通俗地讲就是由多台计算机（或其它计算机网络设备）通过传输介质和软件物理（或逻辑）连接在一起组成的。
总的来说计算机网络的组成基本上包括：计算机、网络操作系统、传输介质（可以是有形的，也可以是无形的，如的传输介质就是看不见的电磁波）以及相应的四部分。
局域网是一种小范围内的网络，是网络的组成细胞。
一个网络有时就是由大大小小的局域网互连而成的，人们在工作与生活中，经常使用的是局域网。
例如，在一个办公楼里组建一个可以资源共享的小型办公局域网。
本次设计即完成一个办公楼局域网系统的设计。
关键词：局域网；IP地址；DHCP正文1 设计目的本次设计要求完成一个办公楼局域网系统的设计，以实现相应功能。
目的是将理论与实践有机结合起来，通过课程设计，进一步巩固和加强对理论的理解和认识，同时提高实际操作能力。
2 设计要求1．本楼宇局域网由五层楼组成，共计有120台电脑需要接入网络，但是该小区物业只分配100个IP。
2. 网络传输媒体的选择，交换机类型选择，网络操作系统的选择，DNS以及WWW 服务器的设置；中心机房位置选择，相关综合布线要求，网络安全措施。
计算机通信与网络课程设计(组建某单位自动化办公局域网)
计算机通信与网络课程设计组建某单位自动化办公局域网姓名:班级:指导老师：时间：2010年9月6日地点：目录一、课程设计目的及要求 (3)二、分析和设计 (4)三、绘制拓扑结构图 (5)四、拓扑编址方案 (7)五、ACL访问控制列表的设置 (8)六、实验结果 (11)七、实验总结 (13)一、课程设计目的及要求1。
实验目的：学会使用路由器,交换机，PC机之间的配置应用，熟练掌握一些简单的的网络应用连接,熟练掌握路由器和交换机的基本配置;掌握DHCP、ACL、VLAN、和NET协议和相应的技术；提高对实际网络问题的分析和解决能力。
此单位分为三层设计模型即：接入层、分布层、核心层，各个层都有其不同的原理.本单位全部采用一种网络产品cisco，可以更好的实现各种不同网络设备互相配合与联系。
2。
实验要求:组建XX单位自动化办公局域网，设计一个拓扑结构为树形的网络，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，配置路由，但是出于不同职能部门的管理、安全和整体网络的稳定，需要对各个进行即独立又统一的管理,要求进行子网划分,部门中又有下属多个二级单位，现要求通过路由器连接，实现不同的局域网之间能够互相通信，在同一个局域网中需实现打印共享。
能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：需求特点描述；设计原则；解决方案设计，包含:（1）设备选型（2）综合布线设计(3）拓扑图;(4）IP地址规划；（5)子网划分;（6）路由协议的选择；(7) 路由器配置3.附加要求：（1）单臂路由(2）nat转换（3）acl访问控制列表（4）虚拟局域网二、分析和设计接入层负责连接终端设备（如PC、打印机等)，以提供对网络其它部分的访问,接入层的主要目的是提供一种将设备连接到网络并控制允许网络上哪些设备可以通信的方法；分布层先汇聚接入层交换机的发送的数据流，在将其传输到核心层,最后发送到目的地，分布层使用策略控制网络的通信流；核心层是网际网络的高速主干，核心层汇聚所有分布层的设备发送的流量，因此必须能够快速转发大量的数据.为了提高交换网络的冗余性、可扩展性、易管理性及易维护性等，企业的内部局域网的部署是采用分层设计的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书
题目：某办公楼局域网系统设计
课程：数据通信与计算机通信网课程设计院（部）：
专业：
班级：
学生姓名：
学号：
指导教师：
完成日期：
摘要 (3)
正文 (4)
1设计目的 (4)
2设计要求 (4)
3设计内容 (4)
3.1系统需求分析 (4)
3.2方案设计 (4)
3.2.1总体设计 (4)
3.2.2各部分配置 (5)
3.2.3测试网络 (7)
3.2.4网络操作系统的选择 (8)
3.2.5网络安全 (8)
3.3网络模拟 (8)
总结与致谢 (11)
参考文献 (12)
计算机网络就是利用通信设备和线路将处于不同地理位置的、功能独立的多个计算机系统连接起来，以功能完善的网络软件（即网络通信协议、网络操作系统等）实现网络资源共享和信息传递的系统。
通俗地讲就是由多台计算机（或其它计算机网络设备）通过传输介质和软件物理（或逻辑）连接在一起组成的。
总的来说计算机网络的组成基本上包括：计算机、网络操作系统、传输介质（可以是有形的，也可以是无形的，如无线网络的传输介质就是看不见的电磁波）以及相应的应用软件四部分。
局域网是一种小范围内的网络，是网络的组成细胞。
一个网络有时就是由大大小小的局域网互连而成的，人们在工作与生活中，经常使用的是局域网。
例如，在一个办公楼里组建一个可以资源共享的小型办公局域网。
本次设计即完成一个办公楼局域网系统的设计。
关键词：局域网；IP地址；DHCP
1 设计目的
本次设计要求完成一个办公楼局域网系统的设计，以实现相应功能。
目的是将理论与实践有机结合起来，通过课程设计，进一步巩固和加强对理论的理解和认识，同时提高实际操作能力。
2 设计要求
1．本楼宇局域网由五层楼组成，共计有120台电脑需要接入网络，但是该小区物业只分配100个IP。
2. 网络传输媒体的选择，交换机类型选择，网络操作系统的选择，DNS以及WWW 服务器的设置；中心机房位置选择，相关综合布线要求，网络安全措施。
3 设计内容
3.1系统需求分析
（1）IP地址的分配，采用DHCP技术。
（2）网络传输媒体的选择，交换机类型选择。
1）网络传输媒体选择：这里选择有线传输介质双绞线中的直通线与交叉线。
2）交换机类型选择：这里选择CISCO WS-C2960-24智能交换机。
参数如下：应用层级：二层
传输速率：10/100Mbps
端口数量：26个
VLAN：支持
网络管理：Web浏览器，SNMP，C
包转发率：6.5Mpps
MAC地址表：8K
网络标准：IEEE 802.3，IEEE 8
端口结构：非模块化
交换方式：存储-转发
产品内存：64MB
（3）局域网拓扑结构设计：采用级连交换机的星型拓扑结构高速局域网。
（4）网络操作系统的选择：采用Windows NT操作系统。
（5）DNS以及HTTP服务器的设置：在服务器中进行相关设置。
（6）中心机房位置选择，网络布线，网络连通性测试：
中心机房位置选择应该选择楼宇中心位置；使用Cisco Packet Tracer软件进行网络布线，模拟网络运行的任何细节，自动捕获各种类型的数据包，分析IP数据包的结构，更加直观的学习网络协议、分析网络性能；采用防火墙技术。
3.2方案设计
3.2.1总体设计
采用2层交换机的级联局域网拓扑结构。
用1台CISCO 2960-24TT（24孔）交换机与路由器相连，并连接一个服务器。
因为共有120台电脑，需用6台二级交换机与一级
交换机级联。
其中四个楼层分配一台，一个楼层分配两台。
整个网络通过路由器与外网相连。
如下图所示：
3.2.2各部分配置
（1）配置路由器
（2）服务器本机配置
（3）配置DHCP
（4）配置HTTP
（5）配置DNS
3.2.3测试网络
（1）测试DHCP
(2)测试DNS和WWW
(3)使用计算机不同网段互ping检查网络连通
3.2.4网络操作系统的选择
采用Windows NT操作系统，Microsoft的Windows NT Server 4.0中文版（以下简称Windows NT Server 4.0）是一个局域网操作系统。
它是一个具有很强联网功能的32位操作系统，支持与Windows 9X相同的API接口，能够兼容Windows 9X中的32位应用程序（如Office 95）。
它同时具有与Windows 9X类似的用户界面，因此可以减少学习时间与费用。
也可以将Windows NT Server 4.0用作个人计算机操作系统，直接在其上运行各种应用软件。
3.2.5网络安全
随着Internet网络急剧扩大和上网用户迅速增加，风险变得更加复杂。
原来由单个计算机安全事故引起的损害可能传播到其他系统，引起大范围的瘫痪和损失；另外加上缺乏安全控制机制和对Internet安全政策的认识不足，这些风险正日益严重。
针对这个企业局域网中存在的安全隐患，在进行安全方案设计时，必须采取相应的安全措施。
本系统采取防火墙技术，一个防火墙（作为阻塞点、控制点）能极大地提高一个内部网络的安全性，并通过过滤不安全的服务而降低风险。
由于只有经过精心选择的应用协议才能通过防火墙，所以网络环境变得更安全。
3.3网络模拟
（1）模拟由PC0主机向IP地址为192.168.0.13的主机发消息
PC0主机向IP地址为192.168.0.13的主机发消息
PC0将信息传往与其相连的二级交换机
二级交换机将信息传往一级交换机
一级交换机将信息传往与目的主机所连接的二级交换机
信息到达目的主机
目的主机向源主机发送确认信息
对其它部分之间的通信模拟与此类似。
总结与致谢
通过本次课程设计，使我加深了对数据通信与计算机通信网的掌握和理解，巩固了我在《计算机网络》课程中所学的基本理论知识和实验技能。
通过利用思科软件进行实验模拟，进一步激发了我对所学专业学习的兴趣；提高了我的动手操作及分析问题、解决问题的能力。
在设计的过程和设计说明书的撰写过程中，指导老师给予了我热心的帮助和大力的支持，给我提了诸多的宝贵意见，拓宽了我的思路。
在此我向老师致以崇高的敬意和衷心的感谢！
参考文献
[1] 谢希仁.计算机网络（第5版）.北京：电子工业出版社.2002
[2] 韩希义.计算机网络基础. 第一版. 北京：高等教育出版社.2004
[3] 徐敬东等.计算机网络. 第一版. 北京：清华大学出版社.2002
[4] 沈辉等.计算机网络工程与实训. 第一版. 北京：清华大学出版社.2002
[5] 褚建立等.计算机网络技术实用教程. 第二版. 北京：电子工业出版社.2003。
