N8.4红外线气体分析仪
红外线气体分析仪篇PPT(完整版)
主要测量CO、CO2、NO、SO2、CH4、CmHn等气体。 红外线是靠近可见的红外光而波长较红色光大的一段光谱，肉眼看不见，属于不可见光范围。
分辨率：≤0.5% 量程 二、红外分析仪基本原理
二、红外分析仪基本原理
T90：与测量室长度和样气管线流量和电子响 应时间有关。
波段，所以不能用红外气体分析仪来测量。
红外线是靠近可见的红外光而波长较红色光大的一段光谱，肉眼看不见，属于不可见光范围。
重复性：≤0.5% 量程 红外线是靠近可见的红外光而波长较红色光大的一段光谱，肉眼看不见，属于不可见光范围。
二、红外分析仪基本原理
气体吸收了红外线光谱的辐射能后，一部分可转变成热能，使温度升高。
6.2
气体
CH4 C2H2 C2H4
吸收波长 λ/μm
3.3 , 7.7
3.7
10.5
二、红外分析仪基本原理
同一原子组成的双原子气体，如N2、 O2、Cl2、H2等，以及各种惰性气体，如Ne、Ar 等，由于在1～25µm的波长范围内没有特征吸 收波段，所以不能用红外气体分析仪来测量。
三、典型分析仪（ABB Uras 26）
红外线气体分析仪篇
一、红外线的基本知识
红外线是靠近可见的红外光而波长较红色光 大的一段光谱，肉眼看不见，属于不可见光范围。
波长为～420µm 之间。
二、红外分析仪基本原理
各种多原子气体（CO,CO2,CH4等）对红外线这一 段电磁波的辐射都能具有一定的吸收能力，而且这种 吸收能力对波长具有选择性，只有当红外光谱中某一 段光谱的频率与物质分子本身的频率一致时，该物质 分子才吸收这一段红外光谱的辐射能。我们把能吸收 的这一段红外线光谱称为该气体的特征吸收波段。气 体吸收了红外线光谱的辐射能后，一部分可转变成热 能，使温度升高。红外线光谱的辐射又特别显著，这 就能让我们利用各种元件，如热电堆、热敏电阻等去 测量红外线辐射能的大小。
红外气体分析仪原理
红外气体分析仪原理
红外气体分析仪的工作原理是利用红外辐射与气体分子之间的相互作用来识别和测量气体的类型和浓度。
其主要原理包括红外光源、样品室、检测器和数据处理系统。
首先，红外光源产生特定频率的红外光束，并通过光学系统引导到样品室。
红外光会穿过样品室，射向内部的待测气体。
当红外光束通过气体时，气体分子会吸收特定频率的红外光能量。
吸收的光的强度与气体中特定分子的浓度相关。
接下来，检测器会测量并比较红外光源发出的光与通过样品室后的光的差异。
任何被气体分子吸收的红外光都会使检测器输出信号产生变化。
最后，数据处理系统会分析检测器输出信号，通过对比事先设定的气体吸收谱线和实际测量的谱线，来确定待测气体的种类和浓度。
红外气体分析仪具有快速、准确和灵敏的特点，并广泛应用于环境监测、工业过程控制以及安全防护等领域。

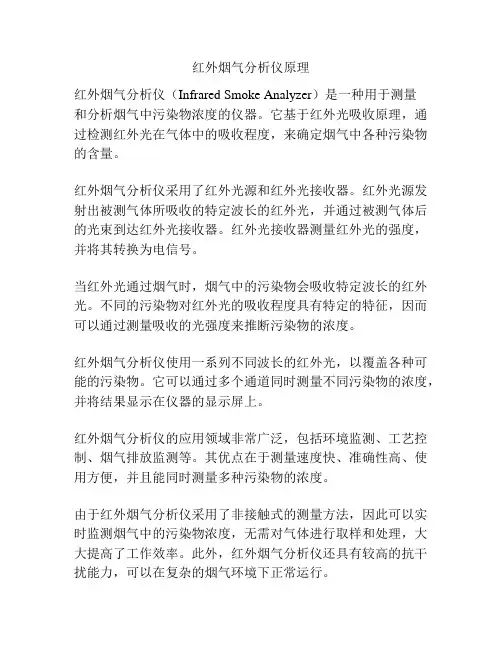

红外烟气分析仪原理
红外烟气分析仪原理
红外烟气分析仪（Infrared Smoke Analyzer）是一种用于测量
和分析烟气中污染物浓度的仪器。
它基于红外光吸收原理，通过检测红外光在气体中的吸收程度，来确定烟气中各种污染物的含量。
红外烟气分析仪采用了红外光源和红外光接收器。
红外光源发射出被测气体所吸收的特定波长的红外光，并通过被测气体后的光束到达红外光接收器。
红外光接收器测量红外光的强度，并将其转换为电信号。
当红外光通过烟气时，烟气中的污染物会吸收特定波长的红外光。
不同的污染物对红外光的吸收程度具有特定的特征，因而可以通过测量吸收的光强度来推断污染物的浓度。
红外烟气分析仪使用一系列不同波长的红外光，以覆盖各种可能的污染物。
它可以通过多个通道同时测量不同污染物的浓度，并将结果显示在仪器的显示屏上。
红外烟气分析仪的应用领域非常广泛，包括环境监测、工艺控制、烟气排放监测等。
其优点在于测量速度快、准确性高、使用方便，并且能同时测量多种污染物的浓度。
由于红外烟气分析仪采用了非接触式的测量方法，因此可以实时监测烟气中的污染物浓度，无需对气体进行取样和处理，大大提高了工作效率。
此外，红外烟气分析仪还具有较高的抗干扰能力，可以在复杂的烟气环境下正常运行。

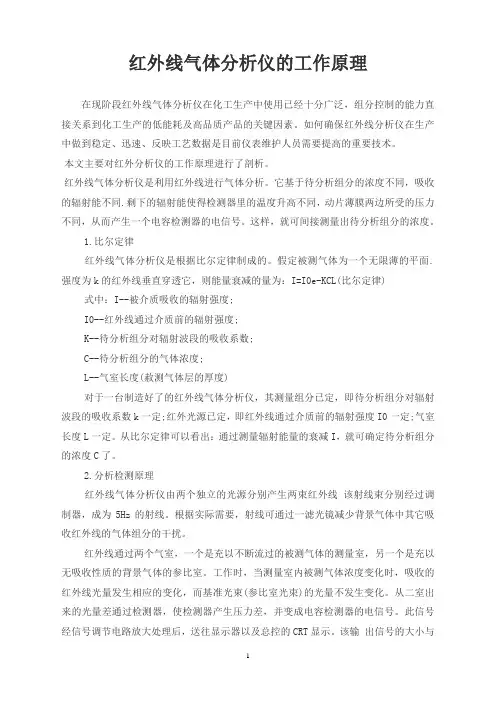

红外线气体分析仪的工作原理
红外线气体分析仪的工作原理在现阶段红外线气体分析仪在化工生产中使用已经十分广泛，组分控制的能力直接关系到化工生产的低能耗及高品质产品的关键因素。
如何确保红外线分析仪在生产中做到稳定、迅速、反映工艺数据是目前仪表维护人员需要提高的重要技术。
本文主要对红外分析仪的工作原理进行了剖析。
红外线气体分析仪是利用红外线进行气体分析。
它基于待分析组分的浓度不同，吸收的辐射能不同.剩下的辐射能使得检测器里的温度升高不同，动片薄膜两边所受的压力不同，从而产生一个电容检测器的电信号。
这样，就可间接测量出待分析组分的浓度。
1.比尔定律红外线气体分析仪是根据比尔定律制成的。
假定被测气体为一个无限薄的平面.强度为k的红外线垂直穿透它，则能量衰减的量为：I=I0e-KCL(比尔定律) 式中：I--被介质吸收的辐射强度;I0--红外线通过介质前的辐射强度;K--待分析组分对辐射波段的吸收系数;C--待分析组分的气体浓度;L--气室长度(赦测气体层的厚度)对于一台制造好了的红外线气体分析仪，其测量组分已定，即待分析组分对辐射波段的吸收系数k一定;红外光源已定，即红外线通过介质前的辐射强度I0一定;气室长度L一定。
从比尔定律可以看出：通过测量辐射能量的衰减I，就可确定待分析组分的浓度C了。
2.分析检测原理红外线气体分析仪由两个独立的光源分别产生两束红外线该射线束分别经过调制器，成为5Hz的射线。
根据实际需要，射线可通过一滤光镜减少背景气体中其它吸收红外线的气体组分的干扰。
红外线通过两个气室，一个是充以不断流过的被测气体的测量室，另一个是充以无吸收性质的背景气体的参比室。
工作时，当测量室内被测气体浓度变化时，吸收的红外线光量发生相应的变化，而基准光束(参比室光束)的光量不发生变化。
从二室出来的光量差通过检测器，使检测器产生压力差，并变成电容检测器的电信号。
此信号经信号调节电路放大处理后，送往显示器以及总控的CRT显示。
该输出信号的大小与被渊组分浓度成比例。
红外线气体分析器的调校
红外线气体分析器的调校考核要点：红外线气体分析器的调校1、准备要求场地准备：装置内选择一台红外线气体分析器，现场安全设施齐全分析器性能完好工具准备：仪表工所配工具齐全2、操作要求及时限必须穿戴劳动保护用品必备的工具要齐全操作时限30分钟，提前完不加分，超时限按规定评分分析器零点、量程调校是否正确3、操作程序首先向工艺人员了解分析器的使用情况,调校前通知工艺人员到达分析小屋按下列步骤进行调校(1)关闭样气阀门，切断样气(2)零点校准:切换气路，指向“标定气”，指向“零点气”；打开零点气瓶根部阀门，调节气体流量到30L/H，向分析器通入零点校准气；等显示稳定后，进入零点校准菜单，执行零点校准（在测量画面按！键进入主菜单，选中“2仪器操作”，进入“仪器操作”画面，选中“2零点校准”，进入“零点校准”画面，选中“2进行零点校准”，按！键进入“零点校准中，请等待”画面，1分钟后校准完毕，自动返回本菜单，“返回”，“返回”，“测量显示”，回到测量画面。
零点校准完毕）。
(3)量程校准:切换气路，指向“标定气”，指向“量程气”；打开量程气瓶根部阀门，调节气体流量到30L/H，向分析器通入量程校准气；等显示稳定后，进入量程校准菜单，执行量程校准（在测量画面按！键进入主菜单，选中“2仪器操作”，进入“仪器操作”画面，选中“3量程校准”，进入“量程校准”画面，选种“2进行量程校准”，按！键进入“量程校准中，请等待”画面，1分钟后校准完毕，自动返回本菜单，“返回”，“返回”，“测量显示”，回到测量画面。
量程校准完毕）。
(4)校验完毕，恢复气路，指向“取样气”，打开样气阀，调好样气流量(5)关闭标准气根部阀门(6)通知工艺人员分析器已校准，运行正常4、评分标准准备工作：10分劳保用品穿戴（5）：未穿或不规范扣1-5分工具准备（5）：每少一件扣1分操作程序：90分未向工艺人员了解情况，扣10分调校步骤（1）10分调校步骤（2）20分调校步骤（3）20分调校步骤（4）10分调校步骤（5）10分调校步骤（6）10分5、说明准备完毕后，应向裁判举手示意，裁判发出“开始”指令后即可开始，并计时。
