固体推进剂粘合剂HTPE研究及其分子设计思想概述
复合固体推进剂和胶粘剂的固化剂交联范围
复合固体推进剂和胶粘剂的固化剂交联范围摘要：本文探讨了复合固体推进剂和胶粘剂的固化剂交联范围。
首先详细介绍了涉及复合固体推进剂和胶粘剂交联范围的基本概念和常用方法。
然后，对不同交联剂在复合固体推进剂和胶粘剂中的应用进行了实例分析和评估，以表征它们的交联范围。
最后，给出了一些结论性的建议，以指导复合固体推进剂和胶粘剂的固化剂交联范围的应用。
关键词：复合固体推进剂，胶粘剂，固化剂交联，范围正文：复合材料作为新型材料，在航空、船舶和其他交通工具领域有着广泛的应用。
而复合固体推进剂和胶粘剂作为复合材料的重要组成部分，固化剂添加是保证其可靠性和使用性能的关键因素之一。
随着固化剂技术的不断改进，目前已有大量研究将其应用在复合固体推进剂和胶粘剂中。
固化剂交联范围是它在复合固体推进剂和胶粘剂中应用的有效性的参考标准。
为此，本文将从概念和方法的角度，详细介绍复合固体推进剂和胶粘剂的固化剂交联范围。
具体而言，为了表征它们的交联范围，首先概述了不同固化剂的特性及其应用的原理。
然后，以实例分析的形式，对多种常用的交联剂在复合固体推进剂和胶粘剂中的应用，进行考察和评价。
最后，总结研究成果，提出了一些结论性的建议，以期为复合固体推进剂和胶粘剂的固化剂交联范围的应用提供指导。
在复合固体推进剂和胶粘剂的固化剂交联范围应用中，必须采用形成复合材料所需的原料以及适当的交联剂。
在大多数情况下，应用固化剂交联范围时，它会被分成三个基本步骤：首先，在操作前要对固化剂交联范围进行评估，并选择适当的交联剂。
其次，配制固化剂的组份，并将其与复合材料的原料混合，以形成一种均一的混合物。
最后，将混合物受热处理以进行固化，使其具有明显的凝固性。
同时，在采用交联剂时，应考虑其使用安全性、实用性和成本。
最终评估指标应考虑材料的机械性能，寿命和适用性。
总之，应用固化剂交联范围，可以保证复合固体推进剂和胶粘剂的可塑性、粘接性和耐久性，从而满足复合材料的机械性能要求。
国外研制的几种钝感固体推进剂
推进技术本文2004-03-15收到,作者分别系中国兵器工业第二零四研究所工程师、助理工程师国外研制的几种钝感固体推进剂莫红军 白 娟摘 要 综述了国外研制的几种钝感固体火箭推进剂,主要包括其研制单位、配方体系、性能水平以及应用等方面的内容,另外还总结了改善固体推进剂钝感弹药响应特性的技术途径和具体措施。
主题词 固体推进剂 钝感特性 安全性引言在弹药储存、运输和使用过程中,曾发生过许多因受到意外刺激而引发的灾难性事故,因此弹药的安全问题尤其受到军方的强烈关注。
基于对一系列事故的深刻认识,外军首先提出了钝感弹药(IM)的概念和评估标准[1]。
北约对钝感弹药的最新定义是[2]:一方面必须能按要求可靠地满足其使用、战略和操作要求;另一方面当遭受意外刺激时,要求尽可能降低其意外引爆的可能性和随后对武器平台后勤系统及人员的附带伤害。
更简单地说就是当弹药受到快速或慢速加热、子弹或破片撞击、空心装药射流冲击和其它弹药爆轰作用冲击时,只燃烧不爆轰。
出于对安全问题的强烈关注,弹药使用方对钝感弹药有迫切需求,弹药钝感特性在国外已开始逐步成为一项新的产品技术指标,其测试评估体系也趋于完善[3]。
固体火箭发动机作为重要的弹药组成部分,也必须满足IM 测试的要求。
为了使固体火箭发动机完全达到IM 测试的技术要求,国外的结论是必须使用复合材料发动机壳体和钝感固体推进剂[4]。
目前国外的钝感固体推进剂主要有美国研制的H TPE 推进剂、钝感NEPE 推进剂和法国国营火药与炸药公司研制的钝感低特征信号XLDB 推进剂,其性能已与在战术导弹中大量应用HTPB/AP 推进剂、常规NEPE 和XLDB 推进剂相当,并且在钝感特性方面有很大的改善;另外一系列采用了含能粘合剂、含能增塑剂及新型氧化剂等新型含能材料组分的推进剂配方,也表现出了较好的钝感弹药应用潜力,但这些配方仍处于开发之中。
1 HTPE 推进剂HTPE 推进剂是美国20世纪90年代新研制一类的以端羟基聚醚预聚物(H TPE )为粘合剂、以改善HT PB 复合推进剂钝感弹药特性为目的的战术导弹用固体推进剂,随着研制工作的深入和发展,已由最初的基础型配方发展到了最新的低成本配方。
固体推进剂老化过程影响因素及化学反应机理研究进展
装备环境工程第20卷第10期·64·EQUIPMENT ENVIRONMENTAL ENGINEERING2023年10月固体推进剂老化过程影响因素及化学反应机理研究进展霍文龙，谢丽娜，孙雪莹，张婷婷，张健，夏德斌，杨玉林，林凯峰*（哈尔滨工业大学 化工与化学学院，哈尔滨 150001）摘要：基于固体推进剂的贮存老化，以NEPE推进剂和以HTPB推进剂为代表，综述了近年来固体推进剂老化进程中所受的各种影响因素、作用机制及化学反应机理研究进展。
总结了温湿度、应力和环境气氛为代表的外部环境因素，配方性质、组分变化和添加剂等内部影响因素对推进剂老化及贮存失效期限的影响。
分别从微观和宏观角度出发，分析了内外部各种影响因素加速或减缓固体推进剂老化进程的作用机制。
此外，针对黏合剂、氧化剂、防老剂等化学组分，总结了固体推进剂贮存老化期间发生的氧化交联、分解、降解断链等主要化学反应，并分析了各个反应发生的机理及原因。
最后，展望了未来固体推进剂老化影响因素研究的发展趋势，并为今后固体推进剂老化机理及失效模式研究提供了研究思路。
关键词：固体推进剂；老化过程；影响因素；作用机制；化学反应；机理；失效模式中图分类号：V512 文献标识码：A 文章编号：1672-9242(2023)10-0064-13DOI：10.7643/ issn.1672-9242.2023.10.008Affecting Factors and Chemical Reaction Mechanism of CompositeSolid Propellants during the Aging ProcessHUO Wen-long, XIE Li-na, SUN Xue-ying, ZHANG Ting-ting, ZHANG Jian,XIA De-bin, YANG Yu-lin, LIN Kai-feng*(School of Chemistry and Chemical Engineering, Harbin Institute of Technology, Harbin 150001, China)ABSTRACT: Based on storage aging of solid propellants, the research progress of various affecting factors, action mode and chemical reaction mechanism on the aging process of solid propellants in recent years is reviewed with NEPE propellants and HTPB propellants as the representatives. The effects of external environmental factors such as temperature and humidity, stress and ambient atmosphere, formula properties, composition changes and additives on propellant aging and storage failure time are summarized. The mechanism of internal and external factors to accelerate or slow down the aging process of solid propellant is analyzed from micro and macro perspectives. In addition, the oxidative crosslinking, decomposition and chain breaking of chemical components such as adhesives, oxidants and antioxidants during propellant aging are summarized, and the mechanism and reasons of each reaction are analyzed. Finally, the future development trend of the research on the affecting factors of solid propellant aging is prospected, and the research routes for the research on the aging mechanism and failure mode of solid pro-pellant in the future are provided.收稿日期：2023-09-14；修订日期：2023-10-14Received：2023-09-14；Revised：2023-10-14引文格式：霍文龙, 谢丽娜, 孙雪莹, 等. 固体推进剂老化过程影响因素及化学反应机理研究进展[J]. 装备环境工程, 2023, 20(10): 64-76. HUO Wen-long, XIE Li-na, SUN Xue-ying, et al. Affecting Factors and Chemical Reaction Mechanism of Composite Solid Propellants during the Aging Process[J]. Equipment Environmental Engineering, 2023, 20(10): 64-76.*通信作者（Corresponding author）第20卷第10期霍文龙，等：固体推进剂老化过程影响因素及化学反应机理研究进展·65·KEY WORDS: solid propellant; aging process; affecting factors;action mode; chemical reaction; mechanism; failure mode固体推进剂是固体火箭发动机的能源材料，它能够在燃烧过程中快速释放出化学能量，同时产生高温气体产物。
htpb复合固体推进剂粘弹特性研究——动态抗张模量的时间、温度依赖性
htpb复合固体推进剂粘弹特性研究——动态抗张模量的时间、温度依赖性护脚复合固体(HTPB) 推进剂作为火箭发动机中首要的推进剂，其粘弹性特性对火箭发动机性能起着重要作用。
本文利用宏观震动法研究了HTPB固体推进剂的时间和温度依赖性动态抗张模量特性，并给出了相应的动态抗张模量曲线。
实验结果表明，温度和时间对HTPB固体推进剂动态抗张模量均有明显影响。
温度越高，动态抗张模量越低；随着测试时间的延长，HTPB固体推进剂动态抗张模量也随之减小，最终会趋于一个稳定值。
本文研究结果为HTPB固体推进剂的应用奠定了基础，为今后火箭发动机的开发提供理论基础。
摘要：本文利用宏观震动法研究了护脚复合固体(HTPB)推进剂的时间与温度依赖性动态抗张模量特性，通过实验结果发现温度越高，动态抗张模量越低；随着测试时间增加，HTPB固体推进剂动态抗张模量也随之减小，最终趋于一个稳定值。
研究结果为HTPB固体推进剂的应用奠定了基础，为今后火箭发动机的开发提供理论基础。
关键词：HTPB固体推进剂；动态抗张模量；时间；温度HTPB固体推进剂具有优异的性能，使其能够广泛应用于火箭发动机领域。
由于在航天飞行任务中，火箭发动机的正确性能与HTPB固体推进剂的性能息息相关，因此对火箭发动机的安全性、精度和稳定性提出了更高的要求。
HTPB粘弹性特性是火箭发动机性能的决定因素。
因此，本研究旨在研究HTPB固体推进剂的动态抗张模量的时间和温度依赖性，以便更好地理解HTPB推进剂的性能。
通过实验和分析，本研究发现：（1）HTPB固体推进剂的动态抗张模量随着温度升高而降低；（2）随着测试时间的延长，HTPB固体推进剂的动态抗张模量也将随之减小，最终趋于一个稳定的值。
这些发现为HTPB火箭发动机的开发提供了重要结论。
根据上述研究结果，可以看出HTPB固体推进剂的性能受温度和时间的影响。
因此，在火箭发动机设计过程中，需要考虑HTPB固体推进剂性能随温度和时间变化的因素。
以混合聚醚为软段的含能热塑性聚氨酯弹性体的性能研究
固能 量与机械性能难 以达到统一 的问题。在 国内外 的研 究中 , ETPUE 的软 段一 般为 [ 3- 8 ] GAP、 PGN、 PN I MMO , 结晶性链段常被引入到弹性 体中以提 高弹性 体的 能量 , 同 时保 持较佳 的力 学性 能
[1 , 4- 6]

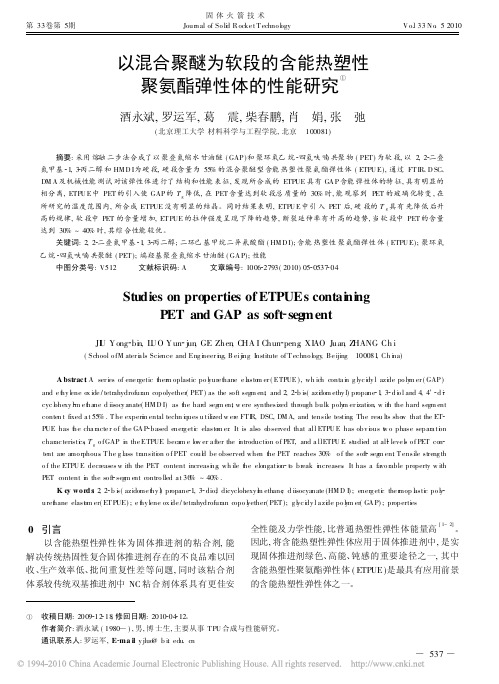

摘要 : 采用熔融二步法合成了以聚叠氮缩水甘油醚 ( GAP ) 和 聚环氧乙 烷 四氢呋 喃共聚 物 ( PET ) 为软段 , 以 2, 2 二叠 氮甲基 1, 3 丙二醇 和 HM D I为硬段 , 硬段含量为 55% 的混合聚醚型 含能热塑 性聚氨 酯弹性体 ( ETPU E), 通过 FT IR 、 D SC、 DM A 及机械性能测试对该弹性体进 行了结构和性能表征 , 发现所合成的 ETPUE 具有 GA P 含能弹性体的特征 , 具有明显的 相分离 , ETPU E 中 PET 的引入使 GAP 的 T g 降低 , 在 PET 含量达到软段总 质量的 30% 时 , 能观察到 PET 的玻璃化转 变 , 在 所研究的温度范围内 , 所合成 ETPUE 没有明显的结晶 。 同时结果表明 , ETPU E 中引 入 PET 后 , 硬 段的 T g 具有 先降低后升 高的规律 , 软段中 PET 的含量增加 , ET PUE 的拉伸强度呈现 下降的趋势 , 断裂延伸率有升 高的趋势 , 当软段中 PET 的含量 达到 30% ~ 40% 时 , 其综 合性能较优 。 关键词 : 2, 2 二叠氮甲基 1 , 3 丙二醇 ; 二环已基甲烷二异氰酸酯 ( HM D I); 含 能热塑性 聚氨酯弹性 体 ( ETPU E); 聚环氧 乙烷 四氢呋喃共聚醚 ( PET ); 端羟基聚叠氮缩水甘油醚 ( GA P); 性能 中图分类号 : V512 文献标识码 : A 文章编号 : 1006 2793( 2010) 05 0537 04

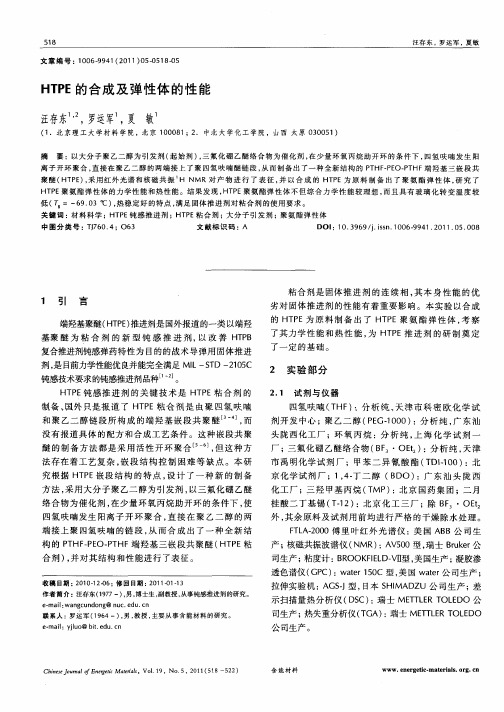

HTPE的合成及弹性体的性能
３ ２ ＨＴ Ｅ相 对分 子质 量的 测定 ． Ｐ
相对 分子 质量 是 ＨＴ Ｅ 合剂 的重 要性 能 指标 之 Ｐ粘
一
图 １是产 物 的 红外 谱 图。在 产 物 的红 外 谱 图 中 ，
出现 了波数 为 １ ２ ｃ 吸 收峰 ， 明产 物 分 子 链 １ ｍ。 的 １ 说
制备 ， 国外 只是 报 道 了 Ｈ Ｐ Ｔ Ｅ粘 合 齐 是 由聚 四氢 呋 喃 Ｉ ｉ 和 聚 乙二 醇 链 段所 构 成 的 端羟 基嵌 段 共 聚 醚 醚 的制备 方 法 都是 采 用 活性 开 环 聚合 ， 而
四氢 呋 喃 （ ＨＦ 分 析 纯 ， Ｔ ） 天津 市 科 密 欧 化 学 试
中含有 醚键 Ｃ ｏ— Ｃ， ２ ５ ｍ 和 ２ ３ ｍ 处 — 在 ８ ７ｃ ９ ９ｃ 出现 了亚 甲基 的 伸 缩 振 动 双 肩 吸 收 峰 ， ３ ６ ｍ 在 ４ ８ｃ 处 出现 了羟基一 ｏＨ 的伸缩 震 动 吸收 峰 。 因此 可 以确
，
通 过控 制 四氢 呋喃 的用 量 （ Ｏ ） 变 ， １ ０ｇ 不 改变 引 发
端羟基聚醚（ Ｔ Ｅ 推进剂 是国外报道 的一类 以端 羟 Ｈ Ｐ） 基 聚 醚 为 粘 合 剂 的 新 型 钝 感 推 进 剂 ， 改 善 Ｈ Ｐ 以 ＴＢ
劣对 固体 推进 剂 的性 能有 着重要 影 响 。本 实验 以合 成 的ＨＰ Ｔ Ｅ为原 料 制 备 出 了 ＨＴ Ｅ聚 氨 酯 弹性 体 ， 察 Ｐ 考 了其 力学 性能 和 热 性 能 ， Ｈ Ｐ 为 Ｔ Ｅ推 进 剂 的研 制 奠 定
中 图分 类 号 ： Ｊ６ ． Ｏ６ Ｔ７ ０ ４； ３ 文献标识码 ： Ａ ＤＯＩ ０ ３ ６ ｉ ｎ １ ０ —９ １ ２ １ ． ５ ０ ８ ：１ ．９ ９ ｓ ． ０ ６９ ４ ． Ｏ １ ０ ． ０ ｓ
固体推进剂
——美国高能ETPE层状发射药及装药研究为电热化学炮的发展提供了有力支持
从上世纪末开始，美国就在为未来武器系统（电热化学炮）研制采用无溶剂法 制造的高能量、高性能拼合式夹层（co-layered）ETPE发射药。该新型发射药采用 高密度含能热塑性弹性体（ETPE）粘合剂，已制成含BAMO-NMMO、增塑剂 （BDNPA/F）和RDX的4种快燃配方（密度为1.6675g/cm3，火药力为1267.17J/g, 火焰温度为3252K）以及含RDX、NQ和BAMO-NMMO的3种慢燃配方（密度在 1.5923～1.6159g/cm3之间，火药力为1022.45或1050.92J/g,火焰温度为2473K或 2543K）。
赫，现有的防空系统几乎无法防御。
——美国推出多种不敏感推进剂
包括： 端羟基聚醚（HTPE）复合推进剂 钝感NEPE推进剂 钝感低特征信号XLDB推进剂 这些推进剂明显改善钝感特性，能量水平和其他性能无显著下降。 美国研制了HTCE/聚醚推进剂和ARC-9131推进剂（5%Al、65%硝胺、PEG、 混合硝酸酯），它们也具有良好的不敏感特性
此外，美国陆军研制的ETPE层状高能发射药引入纳米含能材料，具有高能量 （火药力约为1300J/g）、低毒和不敏感等优势； 法国成功研制出NENA基高能层状发射药； 荷兰采用计算机软件控制，扩大层状发射药的同步挤出规模。
HTPE与CL-20和HMX混合体系的热分解
HTPE与CL-20和HMX混合体系的热分解王国强;杨立波;陆洪林;张正中;张昊越;屈蓓【摘要】利用差示扫描量热(DSC)法,得到端羟基聚醚(HTPE)/六硝基六氮杂异伍兹烷(CL-20)和HTPE/奥克托今(HMX)混合体系在不同升温速率(2.5、5.0、10.0、20.0℃/min)下的热分解曲线;用Kissinger公式和Ozawa公式,计算了HTPE/CL-20和HTPE/HMX体系热分解的表观活化能.结果表明,HTPE/CL-20混合体系表观活化能分别为132.11、130.60 kJ/mol;HTPE/HMX混合体系表观活化能分别为193.80、198.57 kJ/mol.对于同一体系,2种公式计算的结果基本一致.与单组分(CL-20或HMX)相比,HTPE/CL-20和HTPE/HMX体系的表观活化能分别降低了28.3～ 29.8 kJ/mol和80.2～85.0 kJ/mol.HTPE均降低了2种高能组分(CL-20和HMX)的分解放热峰温度,CL-20和HMX的分解放热峰峰温降低了36.0℃和17.3℃.HTPE/CL-20体系分解放热量减少了354.5 J/g,而HTPE/HMX体系分解放热量不变.【期刊名称】《固体火箭技术》【年(卷),期】2017(040)001【总页数】6页(P70-75)【关键词】物理化学;端羟基聚醚(HTPE)/六硝基六氮杂异伍兹烷(CL-20)混合体系;端羟基聚醚(HTPE) HTPE/奥克托今(HMX)混合体系;热分解【作者】王国强;杨立波;陆洪林;张正中;张昊越;屈蓓【作者单位】西安近代化学研究所,西安710065;西安近代化学研究所,西安710065;西安近代化学研究所,西安710065;西安近代化学研究所,西安710065;西安近代化学研究所,西安710065;西安近代化学研究所,西安710065【正文语种】中文【中图分类】V512新型粘合剂端羟基聚醚HTPE是低易损性推进剂的关键组分之一。
HTPE推进剂烤燃试验尺寸效应及数值模拟
响应剧烈程度明显不同。小、中、大型试验件的响应温度分别为 134.9，136.4，140.1 ℃，响应等级分别为燃烧、爆炸和爆轰。快烤试
验 均 呈 现 出 较 为 温 和 的 响 应 结 果 ，小 、中 、大 型 试 验 件 的 响 应 等 级 分 别 为 燃 烧 、燃 烧 和 爆 燃 。 数 值 模 拟 表 明 ，三 种 尺 寸 试 验 件 慢 烤 试 验
HTPE 推 进 剂 烤 燃 试 验 尺 寸 效 应 及 数 值 模 拟
735
文 章 编 号 ：1 0 0 6 ‐9 9 4 1（2 0 1 9）0 9 ‐0 7 3 5 ‐0 8
HTPE 推进剂烤燃试验尺寸效应及数值模拟
宋柳芳 1，2，李尚文 2，王 拯 2，武 卓 1，2，李洪旭 1，2
（1. 航天化学动力技术重点实验室，湖北 襄阳 441003；2. 湖北航天化学技术研究所，湖北 襄阳 441003）
D O I：1 0 .1 1 9 4 3 /C JE M 2 0 1 9 0 0 3
1 引言
固 体 火 箭 发 动 机 广 泛 应 用 于 火 箭 弹 、导 弹 武 器 系 统 以 及 航 天 发 射 等 军 用 民 用 领 域 。 在 其 贮 存 、维 护 及 使 用 过 程 中 可 能 受 到 热 刺 激 ，发 生 不 可 控 的 化 学 反 应 和 能 量 释 放 ，导 致 其 燃 烧 或 爆 炸 ，丧 失 功 能 并 造 成 严 重 的生命财产损失。
收 稿 日 期 ：2018‑12‑26 ；修 回 日 期 ：2019‐03‑06 网 络 出 版 日 期 ：2019‐05‐29 作 者 简 介 ：宋 柳 芳（1993-），女 ，硕 士 研 究 生 ，主 要 从 事 低 易 损 性 固 体 推 进 剂 研 究 。 e‐mail：songliufang@ 通 信 联 系 人 ：李 洪 旭（1973-），男 ，研 究 员 ，主 要 从 事 固 体 推 进 剂 技 术 研 究 。 e‐mail：lihongxuxiangfan@
固体推进剂和高分子共混物的微观、介观和宏观多尺度模拟研究
固体推进剂和高分子共混物的微观、介观和宏观多尺度模拟研究随着计算机运算能力的不断提高，计算机模拟在材料设计和开发过程中的作用越来越重要，其可以揭示一些无法或很难从实验获得的微观机理和本质。
高分子材料的特性是具有多个时间和空间尺度，到目前为止没有一种单一的模拟方法可以跨越多个时间及空间尺度。
本文采用分子动力学（MD）、介观动力学（MesoDyn）、耗散粒子动力学（DPD）和有限元分析方法（FEM）对几种高分子材料的结构与性能进行了研究，主要包括：高分子粘结剂/增塑剂、二元高分子共混物和高分子/粘土纳米复合材料。
固体推进剂和塑性炸药（RBX）的力学性能在很大程度上依赖于配方中高分子粘结剂与增塑剂的相容性。
为预测这两种材料的相容性，本文对高分子粘结剂/增塑剂共混物进行了MD 和MesoDyn模拟研究，即在COMPASS力场条件下，对端羟基聚丁二烯（HTPB）/癸二酸二辛酯（DOS）和HTPB/硝化甘油（NG）共混物的的密度（ρ）、内聚能密度（CED）、溶度参数（δ）、Flory–Huggins相互作用参数（χ）、玻璃化转变温度（Tg）和力学性能等进行了模拟计算。
结果表明通过比较溶度参数差值（Δδ）的大小、分子间径向分布函数g(r)或模拟前后体系密度变化情况均可以推测HTPB/DOS属于相容体系，而HTPB/NG则不然。
通过分析温度-体积曲线得到HTPB、HTPB/DOS和HTPB/NG的T_g分别为197.54 K、176.30 K和200.03 K，而HTPB/DOS中只出现一个T_g的情况则进一步表明其为相容体系；另外，通过MD模拟也可以得到共混物的弹性模量（E），体积模量（K）和剪切模量（G），添加DOS增塑剂后使E、K和G显著下降，柔性增强，共混物的力学性能得到有效改善。
将通过MD模拟得到的Δδ转化为MesoDyn模拟的输入参数，然后采用MesoDyn模拟方法对共混体系的介观形貌与动力学演变过程进行了计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ａｂ ｔ ａ ｔ Ｔ ｅ ｐ ｏ ｒ ｓ ｆｓ ｌ ｒｐ ｌ ｎ ｉ ｄ ｒＨＴ Ｅ ｄ ｖ ｌ ｍｅ ｔ ｎ ｔ ｐ ｌ ａｉｎ ｎ ｓ ｍｅ ａ ｖ ｎ ｅ ｒ ｇａ ｓ ｉｔ ・ ｓｒ ｃ ： ｈ ｒｇ ｅ ｓ ｏ ｏ ｉ ｐ ｏ ｅ ｌ ｔｂｎ ｅ Ｐ ｅ ｅｏ ｄ ａ ｐ ｎ ｄ ｉ ａ ｐｉ ｔ ｓ ｉ ｏ ｄ ａ ｃ ｄ ｐ ｏ ｒｍｓｉ ｎ ｒ ａ ｓ ｃ ｏ ｏ ｄ ｅ ｄ，ａ ｄ ａ ｓ ｅｃ ｅ ｃ ｎ ｉ ｎ ｎ ｎ ｗ ｉｈ ｔｅ ｂ ｎ ｅ ａ ｅ ｅｏ ｅ ｎ ｏ ｒｆ ｎ ｓ ｕ ｓ ｉｖ ｌｅ Ｒｅ ａ ａｙ ｅ ．Ｅ — ｕｅ ｎ ｌｏ ｔ ｈ ｍｉ ａ ｅ ｖｒ ｍｅ ｔ ｈｃ ｈ ｉ ｄ ｒＷ Ｓｄ ｖ ｌｐ ｄ ａ ｄ ｓ ｍｅ ｆ ｅｒ ｔ ｓ ｅ ｎ ｏｖ ｄ， ｎ ｌ ｚ ｄ ｈ ｌ ｏ ｉ ｏ ｏ ｉ ｉ Ｆ ｓ
ｆａ ｉ ｉ ｔ ｏ ｅ ｂ ｏ ｋ ｃ ｐ ｌ ｍｅ ｄ ｆ ａｉｎ ｆｔ ｅ ｂｎ ｅ ． ｅ ｓ ｌ ｙ ｆ ｈ ｌｃ ｏ ｏ ｙ ｒｍｏ ｉ ｃ ｔ ｓ ｏ ｉｄ ｒ ｂ ｉ ｔ ｉ ｏ ｈ
Ｋｅ ｒ ｓ ｓ ｌ ｒ ｐ ｌ ｎ ，ＨＴ Ｅ ｂ ｎ ｅ ，ｍｏ ｅ ｕ ａ ｅ ｉｎ，ｂ ｏ ｋ ｃ ｐ ｌ ｍｅ ，ｄ ｖ ｌｐ ｎ ｔａｅ ｙ ｙ ｗｏ ｄ ：ｏ ｉ ｐ ｏ ｅ ｌ ｔ ｄ ａ Ｐ ｉｄ ｒ ｌ ｃ ｌｒｄ ｓｇ ｌ ｃ ｏ ｏｙ ｒ ｅ ｅｏ ｉｇ ｓｒ ｔｇ
工 作 环境 、 满足 钝 感 要 求 的 应 用特 点 和 所 采 用 的嵌 段 共 聚 分 子设 计 技 术 的研 究 意 义 ， 以此 提 出 固体 推进 荆粘 合 荆 的 一 种发
展途径。在 总结 Ｈ Ｐ Ｔ Ｅ粘合剂发展思路 的同时 ， 为了进一步说 明这种嵌段 改性发展思路的可行性 ， 也佐证 了国外在 其他 粘
Ｙ －ｉｇ ＡＮ Ｄａ ｑ ｎ ，ＸＵ Ｄａ － ａ ，Ｓ ｉｇ ｇ ｏ ｎ ｄ ｎ ＨＩＪｎ — ｕ （ ｏ ４ ｎ ｔ ｔ ｏ ｅＦ ｕ ｈＡ ａ ｅ ｙｏ Ａ Ｃ， ｉｎ ７ ０ ２ ， ｈｎ ） Ｎ ． ７Ｉｓ ｔ ｅ ｆ ｈ ｏ ａ ｃ ｄ ｍ ｆ Ｓ Ｘ ｈ １ ０ ５ Ｃ ｉ ｉ ｔ ｕ Ｃ ａ
固 体 火 箭 技 术 第３ ２卷第 ６期
Ｊｕｎ ｌ ｆ ｏｉ ｏ ｋ ｔ ｅ ｈ ｏｏｙ ｏ ｒａ ｏ ｌ Ｒ ｃ ｅ ｃ ｎ ｌｇ Ｓ ｄ Ｔ
固体 推 进 剂 粘 合 剂 ＨＴ Ｅ研 究 及 Ｐ 其 分 子 设 计 思 想 概 述①
闫大庆 ， 徐丹丹 ， 师经 国
（ 国航 天 科技 集 团公 司 四 院 四十 七 所 ， 安 中 西 ７０２） １０ ５
ｎｆ ａ ｃ ｒ ｖ ｗ ｄ ｈ ｂｅ ｔ ｓ ｉ ｅ ｖ ｓ ｇ ｔ ｔ ｅ ｅ ｐｎ ｅ ｄ ｎ ａ ｓ ｒｍ ｗ ｉ ｅｅｏ ｉｇ ｔ ｔ ｒ ｉｃ ｎ ｅａ ｒ ｉ ｅ ．Ｔ ｅ ｊｃ ｉ ａ ｄ ｔ ｉ ｅｔ ａ ｅｄ ｖ ｌ ｉ ｎ ｅ ｓ ｄｐ ｔ ，ｆ ｈｃ ａｄ ｖｌ ｎ ｒ ｅ ｉ ｆ － ｉ ｅｅｅ ｏ ｍ ｏ ｎ ｉ ｅ ｈ ｏ ｇ ａ ｈ ｏ ｈ ｐ ｓａ ｇ ｓｕ ｙ
摘 要 ： 探 究 固体推 进 刺 粘 合 剂 分子 改 性 的 发展 需 求和 发展 思路 ， 结 了 国 外 Ｈ Ｐ 固体 推 进 剂 粘 合 刺 的研 究 应 用 状 为 总 ＴＥ
况， 分析 了这种粘合 剂所 处的高分子化 学发展 环境及所 涉及的一些前沿 问题， 重点评述 了 Ｈ Ｐ Ｔ Ｅ粘合刺推进 刺适应高压强
合 荆分 子 改性 的 努 力 ， Ｈ Ｐ 、 Ａ 如 Ｔ Ｂ Ｇ Ｐ等 。 关键 词 ： 固体 推 进 剂 ； Ｔ Ｅ粘合 剂 ； ＨＰ 分子 设 计 ； 段 共 聚 物 ； 展 路 线 嵌 发 中 图分 类 号 ：５ ２ Ｖ １ 文献 标 识 码 ： Ａ 文 章 编 号 ： ０ —７３ ２０ ）６０ ４ －６ １ ６２ ９ （ ０ ９ ０ －６４０ ０
ｐ ｃａｌ ｅ ｉｌｙ，ｔ ｅ ａ ｌｃ ｔ ｎ ｆ ａｕ ｅ ｆＨＴＰ ｂｉｄｅ ｏ ｇ — ｒ ｓｕｒ ｐｅａ ｉｎ ａ ｄ ｉ ｓ ｎｓｔｖ ｕ ｉｉｎ ｅ ｄ ｈ ｐｐｉ ａｉ ｅ ｔ ｒ ｓｏ ｏ Ｅ ｎ ｒｆｒｈｉｈ ｐ ｅ ｓ ｅｏ ｒ ｔｏ ｎ ｎ ｅ ｉ ｅｍ ｎｔｏ ｓ ｎ ｅ ｓ，ａ ｔ ｅ ｅ ｒｈ ｓｇ ｉ ｎｄ ｉｓｒ ｓ ａ ｃ ｉ－
ｔ ｅ ｕ ｌ ｅ ｏ ｏ ｉ ｒ ｐ ｌ ｎ ｉｄ ｒ ．Ｔ ｅｅ ｏｅ ｈ ｒｏ ｔ ｎ ｄ ｆｒｓ ｌ ｐ ｏ ｅｌ ｔ ｎ ｅｓ ｈ ｒｆ ｒ ，ｗｈｌ ｈ ｅ ｅｏ ｉｇ ｐ ｉ ｓ ｐ ｙ ｏ Ｐ ｉｄ ｒｉ ｐ ｍａｉ ｕ ｉ ｄ ａ ｂ ｉ ｔ ｅ ｄ ｖ ｌｐ ｎ ｈｌ ｏ ｈ ｆ ｅ ｏ ＨＴ Ｅ ｂ ｎ ｅ ｒ ｒ ｙ ｓ ｍｍａｉｅ ｔ ｅ ｓ ｉ ｌ ｒｚ ｄ， ｈ ｍｏｅ ｕａ ｄｆ ａｉｎ ｆ ｔ ｅ ｉ ｄ ｒ ｅ ｅｏ ｅ ｙ ｆｒ ｉｎ ｒ ｓ ａｃ ｅｓ ｕ ｈ ａ Ｐ ｌｃ ｌｒｍｏ ｉ ｃ ｔ ｓｏ ｈ ｒｂ ｎ ｅｓ ｄ ｖ ｌｐ ｄ ｂ ｏ ｅｇ ｅ ｅ ｒｈ ｒ ，ｓ ｃ ｓ ＨＴ Ｂ，ＧＡＰ，ｅｃ ｒ ｉ ｄ ｔ ｄ ｍｏ ｓｒ ｔ ｔ ｅ ｉ ｏ ｏ ｔ．ａ ｅ ｃｔ ｏ ｅ ｎ ｔ ｅ ｈ ｅ ａ
