烧结孔隙结构的变化-概述说明以及解释
烧结孔隙结构的变化-概述说明以及解释
1.引言
1.1 概述
烧结孔隙结构是指在烧结过程中形成的孔隙空间的排列和分布方式。
烧结孔隙结构的特征对于烧结矿的性质和质量具有重要影响。
烧结孔隙结构的变化会直接影响到烧结矿的力学性能、渗透性以及烧结过程的效率。
在烧结过程中，矿石颗粒在高温条件下发生相互结合，形成一定的排列和连接，从而形成孔隙结构。
烧结孔隙结构的形成不仅受到原料矿石的性质影响，还受到烧结工艺参数等因素的影响。
本文将对烧结孔隙结构的形成、影响因素及变化机制进行探讨，以期为烧结过程的优化提供理论支持和实践指导。
1.2 文章结构
文章结构部分主要介绍了本文的组织结构，包括引言、正文和结论三个部分。
在引言部分中，将对烧结孔隙结构的变化进行概述并阐明文章的目的。
接下来，在正文部分中将详细探讨烧结孔隙结构的形成、影响因素以及变化机制。
最后，在结论部分对文章进行总结，并展望未来研究方向，最终得出结论。
通过这样的文章结构，可以系统地介绍烧结孔隙结构的变化过程，为读者提供清晰的研究框架。
1.3 目的：
本文旨在探讨烧结过程中孔隙结构的变化规律，深入分析烧结孔隙结构的形成机制和受影响因素。
通过对烧结孔隙结构变化的研究，可以更好地理解和控制烧结过程中的孔隙演化，为优化烧结工艺提供理论依据和技术支持。
同时，通过对烧结孔隙结构变化的探讨，可以为陶瓷、冶金等领域的相关研究提供参考和借鉴，促进烧结技术的进步和应用。
2.正文
2.1 烧结孔隙结构的形成
烧结孔隙结构是指在烧结过程中形成的孔隙或者通道结构。
烧结过程是将粉煤灰等材料在高温条件下加热，使颗粒相互结合形成块状材料的过程。
在这个过程中，孔隙结构的形成是由多种因素共同作用而产生的。
主要的形成机制包括以下几个方面：
1. 颗粒颗粒之间的结合：在烧结过程中，粉煤灰等材料中的颗粒在高温条件下逐渐熔融，颗粒之间的结合力增强，从而形成孔隙结构。
2. 气体或挥发物的释放：在高温条件下，粉煤灰等材料中的气体或挥发物会逐渐释放出来，形成孔隙结构。
3. 矿物晶体的变化：在烧结过程中，一些矿物晶体会发生物理或化学变化，导致材料内部结构发生变化，从而形成孔隙结构。
总的来说，烧结孔隙结构的形成是由物料的物理性质、烧结过程的条件以及矿物成分等因素共同作用而产生的。
这些孔隙结构对材料的性能和应用具有重要的影响。
2.2 烧结孔隙结构的影响因素
烧结孔隙结构的形成受到多种因素的影响，主要包括原料性质、烧结工艺参数和烧结设备等。
下面将分别介绍这些影响因素：
1. 原料性质：原料的化学成分、粒度分布以及形态对烧结孔隙结构产生重要影响。
不同的原料成分会在烧结过程中发生相互作用，从而影响烧结孔隙的形成。
此外，原料的细度和粒度分布也会影响孔隙结构的形成，细粒度原料更容易形成致密的结构，而粗粒度原料则会导致开放的孔隙结构。
2. 烧结工艺参数：烧结温度、保温时间、烧结气氛等工艺参数直接影响烧结孔隙结构的形成。
在烧结过程中，温度的升降速度和保温时间会影响烧结孔隙的分布和大小。
另外，烧结气氛中的氧气含量和气氛成分也会对孔隙结构产生影响。
3. 烧结设备：烧结设备的类型、结构和性能也会对烧结孔隙结构产生影响。
不同类型的烧结设备对原料的烧结过程有不同的控制能力，从而影
响孔隙结构的形成。
此外，烧结设备的运行稳定性和保养情况也会对孔隙结构的形成产生影响。
综上所述，烧结孔隙结构的形成受到多种因素的影响，只有综合考虑原料性质、烧结工艺参数和烧结设备等因素，才能有效控制和调控烧结孔隙结构，从而获得理想的烧结产品质量。
2.3 烧结孔隙结构的变化机制
在烧结过程中，孔隙结构的变化主要受到以下几个因素的影响：
1. 温度：烧结温度是影响孔隙结构的重要因素之一。
随着温度的升高，原料粒子之间的结合力增强，孔隙变得更加compac t，孔隙的大小和形状也会有所变化。
2. 压力：烧结过程中的压力也会对孔隙结构产生影响。
压力的作用可以使孔隙变得更加均匀，也可以使孔隙变得更加密集。
适当的压力可以促进烧结的进行，但过高的压力可能会导致孔隙结构的破坏。
3. 成分：原料的成分对烧结孔隙结构的形成也有着重要的影响。
不同成分的原料在烧结过程中可能会产生不同的化学反应，导致孔隙结构的变化。
一些添加剂的引入也可能会影响孔隙结构的演变。
4. 烧结速率：烧结速率对孔隙结构的变化也起着决定性的作用。
过快的烧结速率可能导致孔隙结构的破坏，而过慢的烧结速率可能会导致孔隙结构的不完整。
总的来说，烧结孔隙结构的变化是一个受到多种因素综合影响的复杂过程。
只有深入研究这些因素的相互作用，才能更好地控制和改善烧结过程中的孔隙结构，提高材料的性能和质量。
3.结论
3.1 总结
总结: 在本文中，我们探讨了烧结孔隙结构的变化过程及其影响因素。
烧结孔隙结构的形成是一个复杂的过程，受到多种因素的影响。
通过深入分析各种因素的作用机制，我们可以更好地理解烧结孔隙结构的演变规律，并为优化烧结工艺提供科学依据。
未来的研究可以进一步探讨烧结孔隙结构的调控方法，以提高烧结矿的质量和降低能耗。
通过持续的努力，我们相信可以实现烧结工艺的持续改进和升级，为矿业行业的可持续发展做出贡献。
3.2 展望
展望部分：
未来，烧结孔隙结构的变化将成为材料科学领域的研究热点之一。
随着科技的不断发展和进步，我们有望能够更深入地理解烧结孔隙结构的形成机制和影响因素，进一步探索其变化规律。
在这个过程中，我们需要结
合实验和理论模拟手段，从宏观和微观两个层次加以研究，以期可以更准确地预测和控制烧结孔隙结构的演变过程。
在未来的研究中，我们将更加重视烧结孔隙结构与材料性能之间的关系，探讨不同孔隙结构对材料力学性能、导热性能和电化学性能等方面的影响，为制备高性能的材料提供理论支持和实验依据。
此外，还需要关注环境友好型材料的研究，探索可降解材料的烧结孔隙结构控制方法，推动材料科学的绿色发展。
总的来说，在未来的研究中，我们需要跨学科合作，借鉴其他领域的研究成果，共同探索烧结孔隙结构的变化规律，为材料设计和制备带来新的突破。
相信在不久的将来，我们可以更深入地认识烧结孔隙结构的奥秘，为材料科学的发展做出更大的贡献。
3.3 结论:
通过对烧结孔隙结构的变化机制和影响因素进行分析，我们可以得出以下结论:
首先，烧结孔隙结构的形成是一个复杂的过程，受多种因素的影响，如原料性质、烧结工艺参数等。
只有充分了解这些因素的作用机制，才能更好地控制烧结孔隙结构的形成过程。
其次，烧结孔隙结构的变化会直接影响材料的力学性能和渗透性能。
因此，通过控制烧结孔隙结构的变化，可以提高材料的性能和质量，满足不同工程需求。
最后，未来的研究应该继续深入探讨烧结孔隙结构的变化机制，加强对影响因素的研究，为更好地改善烧结孔隙结构提供更可靠的理论依据和技术支持。
同时，我们也需要关注环境保护和资源利用的问题，在确保材料性能的前提下，尽可能减少烧结过程对环境的影响，实现可持续发展。
【结束】。
焦炭—co2反应过程中孔隙结构的变化
焦炭—co2反应过程中孔隙结构的变化近年来，随着经济的快速发展和生活水平的提高，CO2的排放量也随之增加。
由于城市的污染，二氧化碳（CO2）的过量排放可能会对生态环境造成严重的影响。
其中，我国多年来一直在二氧化碳和污染物排放控制方面有着重要的地位。
因此，对于二氧化碳捕集和吸收来说，焦炭反应机是一种重要的工业技术。
其中，孔隙结构变化是影响二氧化碳反应过程的重要因素，是相关技术发展的重要地步。
本文的目的是通过深入的研究，研究焦炭反应过程中孔隙结构的变化。
首先，我们来介绍一下焦炭反应机的工作原理。
焦炭反应机通常由一组垂直置换器组成，它们可以把二氧化碳及其它气体从热气流中吸收并转换成气态和液态物质。
这就是说，气体与催化剂作用，形成一定的反应物，它们可以增加催化剂的表面积，最终形成多孔的催化体。
其次，要明确的是，影响孔隙结构的变化的因素有很多，包括催化剂的类型、温度、压力、流量、热容量和添加物等。
其中，催化剂是决定孔隙结构变化的关键，是实现焦炭反应的主要因素。
催化剂的种类及其特性会影响孔隙结构的改变，进而影响二氧化碳的反应效率。
第三，要充分利用催化剂的热容量，以获得更高的二氧化碳吸收效果。
因此，热容量的改变是影响孔隙结构变化的重要方面。
较高的温度可以增加催化剂的热容量，从而改变孔隙结构，有助于提高催化剂的活性，从而有效地发挥催化剂的作用，提高二氧化碳的反应效率。
第四，流量的控制也是影响孔隙结构变化的重要因素。
高流量会产生较大的压力，这会改变催化剂的表面结构，从而影响二氧化碳反应效率。
最后，要研究孔隙结构变化，还需要考虑添加物的影响。
一些添加物可以影响催化剂的表面结构，从而改变孔隙结构，从而改善二氧化碳的反应效果。
总的来说，焦炭反应器的孔隙结构变化受到多方因素的影响，必须要充分考虑二氧化碳反应中的温度、压力、流量、热容量和添加物的影响，以保证催化剂的有效发挥。
在焦炭反应过程中，孔隙结构变化是影响二氧化碳反应效率的重要因素。
燃烧过程中焦炭的孔隙结构演变与颗粒物的形成_俞云
污染问题 , 近年来已经引起了世界各国的高度关注 , 因而对煤燃烧过程中的颗粒物形成机理进行了大量 的研究工作 。 研究表明 :煤燃烧过程中的形成的颗 粒物主要可以分为 2 类 :一类为亚微米颗粒物(空气 动力学直径 小于 1 μm), 占飞灰 总质量的 0 .2 %～ 2 .2 %, 主要由无机矿物的气化凝结过程形成 ;另一类
由于燃煤过程中产生大量飞灰而导致的颗粒物
收稿日期 :2006-08-12 修订日期 :2006-12-20 基金项目 :国家 自然科 学基金 项目(50325621)及国 家重点 基础 研究发展规划基金项目(2002CB211602)资助 作者简介 :俞 云(1982-), 女 , 武汉人 , 硕士研 究生 , 主要 从事燃 煤颗粒物的排放方面的研究 。
· 580 ·
动 力 工 程
第 27 卷
为超微米颗粒物(空气动力学直径为 1～ 10 μm), 主要 由于煤焦颗粒的破碎和内在矿物的聚结而形成 。
颗粒物的形成是许多因素综合作用的结果 , 煤 种 、煤粒大小 、燃烧条件 、燃烧模式等都对颗粒物的 形成有着不同程度的影响 。但是很多研究者发现 : 焦炭的孔隙结构对煤燃烧过程中颗粒物的形成起了
对于纯氮气气氛下 , 用滤桶收集生成的煤焦进 行孔 隙结 构 和形 态分 析 ;对 于 其它 气 氛 , 则 采用 DLPI(Dekati Low Pressure Impactor)对形成的可吸入 颗粒物 PM10 进行分级 , DLPI 的分级范围有 13 级 , 分别为 10 , 6 .8 , 4 .4 , 2 .5 , 1 .6 , 1 .0 , 0 .65 , 0 .40 , 0 .26 , 0 .17 , 0 .108 , 0 .060 , 和 0 .030 μm , 然 后将 PM10 中含量较多的颗粒物用 SEM 分析颗粒的形态 特征 。
粉末的烧结
烧结过程的原动力的来源
(1)由于颗粒结合面(烧结颈)的增大和
颗粒表面的平直化，粉末体的总比 表面积和总表面自由能减少； (2)烧结体内孔隙的总体积和总表面积 减小； (3)粉末颗粒内晶格畸变的消除。
烧结原动力的计算
由表面张力引起的烧结驱动力
负号表示作用在曲颈 面上的应力是张力， 方向朝向外，其效果 是使烧结颈长大。 随着烧结颈的扩大， 负曲率半径的绝对值 增大，说明烧结的动 力减小。
由孔隙引起的烧结驱动力
表面张力垂直地作用于烧 结颈曲面上，使颈向外扩 大，最终形成孔隙网。
这时孔隙中的气体会阻止 孔隙收缩和烧结颈进一步 长大。
当烧结颈增大，张应 力减小到与Pv平衡时， 烧结的收缩过程停止。
孔隙中气体的压力Pv与表 面应力之差是孔隙网生成 后对烧结起推动作用的有 效力源自由空位浓度梯度引起的烧结驱动力
过剩空位浓度梯度将引起烧结 颈下微小区域内的空位向球体 内扩散。从而造成原子朝相反 方向迁移，使烧结颈长大。
由蒸发凝聚引起的烧结驱动力
根据Gibbs Kelvin 方程
•烧结颈表面(凹面)的蒸气压应低于 平面的饱和蒸气差. •颗粒表面(凸面)与烧纳颈表面之间 存在蒸气压差. •烧结体系内，各处的蒸气压力差就
体积扩散基本观点:
晶体存在着超过该温度下平衡浓度的过 剩空位，空位浓度梯度就是导致空位或 原子定向移动的动力。 在颗粒接触面上空位浓度高，原子与空 位交换位臵，不断的向接触面迁移，使 烧结颈长大；而且烧结后期，在闭孔周 围的物质内，表面应力使空位的浓度增 高，不断向烧结体外扩散，引起孔隙收 缩。
烧结时空位扩散的途径
库钦斯基根据两球模型，推导表面扩散的速度方程
烧结颈表面的过剩空位浓 度的梯度
粉末冶金 第2章 烧结热力学

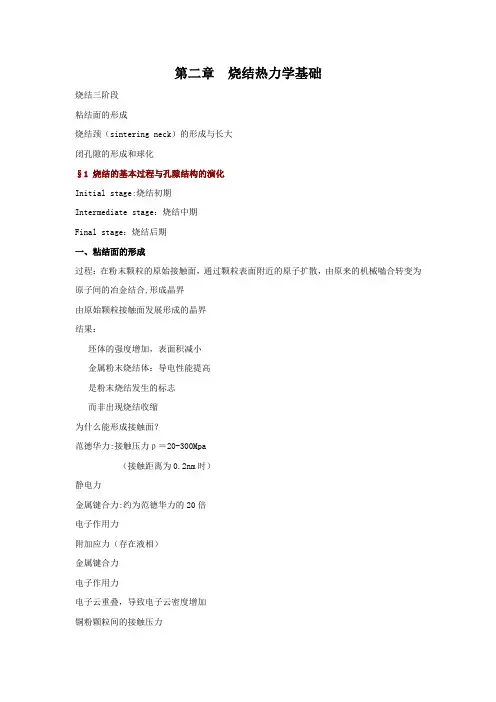

第二章烧结热力学基础烧结三阶段粘结面的形成烧结颈（sintering neck）的形成与长大闭孔隙的形成和球化§1 烧结的基本过程与孔隙结构的演化Initial stage:烧结初期Intermediate stage：烧结中期Final stage：烧结后期一、粘结面的形成过程：在粉末颗粒的原始接触面，通过颗粒表面附近的原子扩散，由原来的机械嚙合转变为原子间的冶金结合,形成晶界由原始颗粒接触面发展形成的晶界结果：坯体的强度增加，表面积减小金属粉末烧结体：导电性能提高是粉末烧结发生的标志而非出现烧结收缩为什么能形成接触面？范德华力:接触压力ｐ＝20-300Mpa（接触距离为0.2nm时）静电力金属键合力:约为范德华力的20倍电子作用力附加应力（存在液相）金属键合力电子作用力电子云重叠，导致电子云密度增加铜粉颗粒间的接触压力F（r）=2450/r（MPa）r=3nm，接触压力为817MPar=6nm，接触压力为408MPar小于1.5nm，为排斥力二、烧结颈（sintering neck）的形成与长大(neck growth)前期的特征形成连续的孔隙网络，孔隙表面光滑化后期的特征孔隙进一步缩小，网络坍塌并且晶界发生迁移为什么会导致颗粒间的距离缩短？原子的扩散，颗粒间的距离缩短烧结颈间形成了微孔隙微孔隙长大聚合导致烧结颈间的孔隙结构坍塌银粉的烧结提供了相关证据三、闭孔隙的形成和球化孔隙管道被分隔成一系列的小孔隙，最后发展成孤立孔隙并球化处于晶界上的闭孔则有可能消失有的则因发生晶界与孔隙间的分离现象而成为晶内孔隙（intragranular pore），并充分球化孔隙结构演化烧结后孔隙结构§2 烧结热力学单元系粉末颗粒处于化学平衡态粉末系统过剩自由能的降低是烧结进行的驱动力driving force for sintering系统的过剩自由能包括总界面积和总界面能的减小E=γs.As+γgb.Agb/2。
烧结原理(详细资料)
烧结原理所谓烧结就是将粉末压坯加热到一定温度（烧结温度）并保持一定的时间（保温时间），然后冷却下来，从而得到所需性能的材料，这种热处理工艺叫做烧结。
烧结使多孔的粉末压坯变为具有一定组织和性能的制品，尽管制品性能与烧结前的许多工艺因素有关，但是在许多情况下，烧结工艺对最终制品组织和性能有着重大的甚至是决定性的影响。
硬质合金的烧结过程是比较复杂的，但是这些基本知识又是必须掌握的。
4.1 烧结过程的分类烧结过程的分类方法很多，按烧结制品组元的多少可以分为单元系烧结和多元系烧结，如钨、钼条烧结属于单元系烧结，硬质合金绕结则属于多元系烧结。
按烧结时组元中相的状态分为固相烧结和液相烧结，如钨钼的烧结过程中不出现液相，属于固相烧结，硬质合金制品在烧结过程中会出现液相，属于液相烧结。
按工艺特征来分，可分为氢气烧结、真空烧结、活化烧结、热等静压烧结等。
许多烧结方法都能用于硬质合金的烧结。
此外，还可以依烧结材料的名称来分，如硬质合金烧结，钼顶头烧结。
从学习烧结过程的实质来说，将烧结过程分为固相烧结和液相烧结两大类是比较合理的，但在生产中多按烧结工艺特点来进行分类。
4.2 烧结过程的基本变化硬质合金压坯经过烧结后，最容易观察到的变化是压块体积收缩变小，强度急剧增大，压块孔隙度一般为50%，而烧结后制品已接近理论密度，其孔隙一般应小于0.2%，压块强度的变化就更大了，烧结前压坯强度低到无法用一般方法来测定，压坯只承受生产过程中转移时所必备的强度，而烧结后制品却能达到满足各种苛刻工作条件所需要的强度值,显然制品强度提高的幅度较之密度的提高要大得多。
制品强度及其他物理机械能的突变说明在烧结过程中压块发生了质的变化。
在压制过程中，虽然由于外力的作用能增加粉末体的接触面,而颗粒中表面原子和分子还是杂乱无章的，甚至还存在有内应力，颗粒间的联结力是很弱的，但烧结后颗粒表面接触状态发生了质的变化，这是由于粉末接触表面原子﹑分子进行化学反应，以及扩散、流动、晶粒长大等物理化学变化，使颗粒间接触紧密，内应力消除，制品形成了一个强的整体，从而使其性能大大提高。
烧结多孔钛的显微组织和孔隙特征
图 4 造孔剂的粒度对多孔钛孔径分布的影响，造孔剂 体积分数 65%
Fig 4 Effects of particle size of the pore maker on pore distribution of the porous Ti with 65vol% of pore maker
图 5 为造孔剂粒度 200～315µm，改变其体积分数制 得 多 孔 钛 的 孔 径 分 布 曲 线 。随 着 造 孔 剂 的 体 积 分 数 由 50%增至 65%，多孔钛最频孔径由 189 m 增至 437µm， 平均孔径由 312µm(误差为 5.5%)增加到 398µm (误差为 6%)，尺寸分布在 200～500µm 之间的孔隙由 40%增至 53%。由此可知，当造孔剂的粒度不变时，随造孔剂体 积分数的增大，多孔钛的孔隙尺寸和孔径分布范围增大 ， 尺寸分布在 200～500µm 之间的几率增大。结合图 5 可 知，当造孔剂的体积分数为 60%，粒度为 200～315µm 时，多孔钛的孔径尺寸分布在 200～500µm 之间的几率 最大，符合生物医学用多孔钛的要求。
孔径的关系。由图可知，多孔钛的平均孔径随着造孔剂 粒度的增加和体积分数的增大而增大。结合图 4 与 5， 可得到造孔剂的粒度与多孔钛孔隙尺寸的关系，即当造 孔剂的体积分数一定时，多孔钛的平均孔径均大于造孔 剂的平均粒度，且孔隙尺寸的分布范围大于造孔剂粒度 的分布范围。其原因可能是：造孔剂即使以单个颗粒存 在，在挥发时寻找到最弱部位排出而形成连通管道，从
采用 JSM-6360LV 扫描电镜观察多孔钛的显微组织 和孔隙特征。凭借定量金相法测定孔隙尺寸及分布，根 据液体静力平衡法测定孔隙度和开孔率[12]。
* 基金项目：辽宁省教育厅计划资助项目（20060103）
烧结致密化过程
烧结致密化过程
烧结致密化是指通过高温烧结过程，将粉末材料粒子之间形成的孔隙和空隙逐渐消失，使材料致密化的过程。
在烧结致密化过程中，材料的结构和性能也会发生变化。
烧结致密化的过程分为三个阶段：初期烧结阶段、中期烧结阶段和后期烧结阶段。
在初期烧结阶段，粉末的孔隙和空隙开始消失，并形成一些较小的孔隙。
在中期烧结阶段，孔隙和空隙的数量继续减少，平均孔径也随之减小。
在后期烧结阶段，孔隙和空隙的数量几乎消失，形成致密的材料结构。
烧结致密化的过程对材料的性能有着重要的影响。
一方面，烧结致密化可以提高材料的密度和硬度，增加材料的强度和耐磨性。
另一方面，烧结致密化也会导致材料晶粒长大、晶界消失，使材料的韧性和塑性下降。
针对不同的材料和应用需求，可以采用不同的烧结致密化方法。
目前常用的方法包括热压烧结、等静压烧结、热等静压烧结等。
在选择烧结致密化方法时，需要考虑材料的特性、所需的性能和制备工艺的可行性等因素。
- 1 -。
粉末冶金原理第七章
7.2
烧结过程的热力学基础
7.2.1 烧结的基本过程 7.2.2 烧结的热力学问题 7.2.3 烧结驱动力的计算
7.2
烧结过程的热力学基础
图7-1
烧结球之间形成烧结颈的扫描 电子显微照片
7.2.1 烧结的基本过程
(1)黏结阶段 烧结初期，颗粒间的原始接触点或面转变成 晶体结合，即通过成核、结晶长大等原子过程形成烧结颈。 (2)烧结颈长大阶段 原子向颗粒结合面大量迁移，使烧结 颈扩大，颗粒间的距离缩小，形成连续的孔隙网络；同时由 于晶粒长大，晶界越过孔隙移动，而被晶界扫过的地方，孔 隙大量消失。 (3)闭孔隙球化和缩小阶段 当烧结体密度达到90％以后， 多数孔隙被完全分隔，闭孔数量增加，孔隙形状趋近球形并 不断缩小。
7.2.1 烧结的基本过程
图7-2 球形颗粒的烧结模型 a)烧结前颗粒的原始接触 b)烧结早期的烧结颈长大 c)、d)烧结后期的孔隙球 化
7.2.2 烧结的热力学问题
1)由于颗粒结合面(烧结颈)的增大和颗粒表面的平直化，粉 末体的总比表面积和总表面自由能减小。 2)烧结体内孔隙总体积和总表面积减小。 3)粉末颗粒内晶格畸变逐渐消除。
7.2.3 烧结驱动力的计算
图7-3
烧结颈模型
7.2.3 烧结驱动力的计算
图7-4
两球模型
7.2.3 烧结驱动力的计算
图7-6 颈部直径为X的两球形 颗粒的烧结剖视图
7.2.3 烧结驱动力的计算
图7-7
不同温度下烧结时间对烧结颈大小、表面积减小率、 收缩率和致密化的影响
7.3
烧结理论与物质迁移
图7-38 烧结过程接触面和孔隙形状、尺寸的变化模型
7.3.5 烧结末期
图7-26 烧结时间与孔隙率、孔径、晶粒之间的关系。
烧结总结报告
粉末冶金烧结总结报告41331033 叶星平一．概述烧结是：对粉末或压坯在低于主要组分熔点（约0.7~0.8T绝对温度）温度下保温，使颗粒相互联结（粒界变为晶界），减小或除去颗粒间的缝隙和孔洞，提高烧结体密度和强度。
烧结过程中发生的物理化学变化：水分或有机物的蒸发或挥发，吸附气体的排除，应力的消除，粉末颗粒表面氧化物的还原；原子间发生扩散，粘性流动和塑性流动，晶粒间的接触面积增大，再结晶等；还可能有固相的溶解和重结晶。
很复杂。
二．烧结的驱动力：粉末颗粒比一大块的烧结体的比表面积大得多，粉末表面的原子都倾向于变成内部原子来降低能量（能量越低越稳定）这些由粉末变成烧结体减少的表面能就是烧结能够进行的主要驱动力。
还有由于晶格的缺陷所贮存的能量也是驱动力。
烧结中的物质迁移方式：表面迁移和体积迁移。
表面迁移主要：表面扩散，蒸发 -凝聚；体积迁移主要：体积扩散，晶界扩散，塑性流动，粘性流动。
三、烧结三个阶段：粘结阶段，烧结颈长大阶段，闭孔隙球化和缩小阶段。
1、开始阶段（粘结和烧结颈长大阶段）粉末颗粒间的点接触能导致烧结颈的长大，这个过程的物质迁移粘性流动机构：在应力的作用下，原子或空位顺着应力的方向发生流动。
颗粒中心距离不发生变化，表面物质的迁移填充到接触颈部。
体积扩散机构：由于存在空位浓度面使原子发生流动，粉末颗粒中心距离减小。
蒸发 -凝聚机构：在颗粒外表面的曲率半径与接触颈部的曲率半径是不相同的，接触点以外的表面的物质更易蒸发，然后在接触点凝聚，使烧结颈长大。
对烧结后期的孔隙球化起作用。
仅发生在高蒸汽压物质的烧结过程中。
表面扩散机构：表面的原子和表面的空位相互交换位置。
粉末表面在原子尺度上来看是凹凸不平的，即使没有畸变，表面也是阶梯状而不是连续的，所以表面原子很容易发生扩散和移动，低温烧结时占主导的是表面扩散。
晶界扩散机构：颗粒内部及表面的原子通过晶界向烧结颈移动，所以颗粒中心距离会缩小。
靠近晶界的孔隙总是优先被迁移过来的原塑性流动机构：烧结颈长大和形成可以看做是金属粉末在表面张力作用下发生塑性变形的结果。
第5章烧结-资料
烧结温度
• 起始烧结温度：粉末颗粒形成冶金结合的最低温度。
• 低温烧结阶段。0.25，温度低于最低烧结温度，主要发生回 复、吸附气体和水分的挥发、成形剂的分解和排除
• 中温烧结阶段。 0.4~0.55，温度已超过最低烧结温度，形成 烧结颈，同时还发生颗粒表面氧化物还原和颗粒内再结晶
• 高温烧结阶段。 0.5~0.85，烧结颈长大、晶界迁移、颗粒合 并、烧结体收缩、孔隙封闭和球化等
影响烧结过程的因素
• 颗粒间的接触面积或接触 状态
• 物质迁移过程的激活能 • 参与物质迁移过程的原子
数目 • 物质迁移的方式或途径
• 结晶构造与异晶转变 • 粉末活性 • 外来物质 • 压制压力
5.5 多元烧结－－混合粉末
• 多元烧结：由几种组分（元素或化合物）粉末，在烧结过程中不 出现液相的烧结过程。
• 提高均匀化的措施：提高扩散速速 添加少量预合金粉末
无限互溶系的混合烧结－－影响因素
• 烧结温度 • 烧结时间 • 粉末粒度 • 压坯密度 • 粉末原料 • 杂质
有限互溶系的混合烧结
• 有限互溶的混合烧结---产生两相或多相组织 密度、孔隙度、均匀化
• 均匀化：合金元素完全溶解在合金中、或达最大溶解度 • 检测均匀化的方法：X衍射法、金相分析、成分分析 • 均匀化速率取决于…?
• 溶解－再折出机构
• 固架烧结机构
5.6 液相烧结—烧结合金的组织
• 液相烧结合金的组织，即固相颗粒的形状及分布状态，取决于固相物质的结 晶学特征、液相的润湿性或二面角的大小。
5.6 液相烧结
• 粘结功： •
W sLsLSL W sLL(1co)s
当 s L SL 液相粘结
• 影响液相烧结的因素： • 温度与时间的影响 • 表面活性物质的影响 • 粉末表面状态的影响 • 气氛的影响
