以太网交换机的实验报告

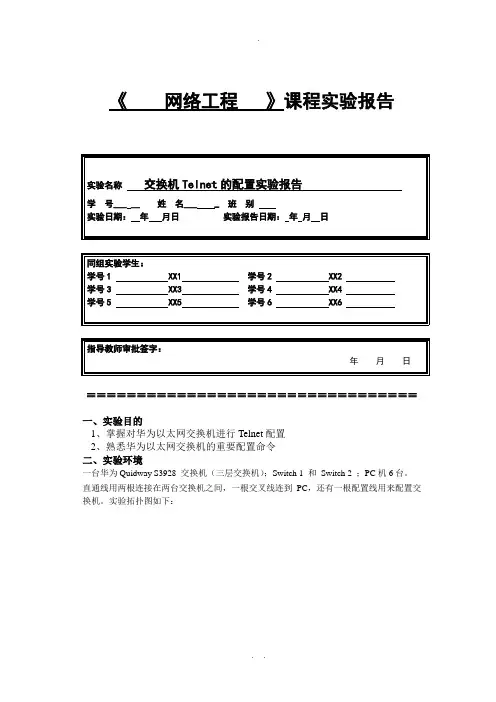

交换机Telnet的配置实验报告
《网络工程》课程实验报告≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡一、实验目的1、掌握对华为以太网交换机进行Telnet配置2、熟悉华为以太网交换机的重要配置命令二、实验环境一台华为Quidway S3928 交换机（三层交换机）；Switch 1 和Switch 2 ；PC机6台。
直通线用两根连接在两台交换机之间，一根交叉线连到PC，还有一根配置线用来配置交换机。
实验拓扑图如下：三、实验重点与难点本实验着重于让我们了解和熟悉华为交换机的telnet相关功能，其中仅使用密码和使用账户密码实现telnet登陆时两个主要的实验项目。
实验中关于用户不同优先级的认识是最为难记以与理解的部分。
要实现相对复杂的网络拓扑结构的实验，上一个关于交换机vlan相关配置是一个不可或缺的知识四、实验步骤与数据记录（1）交换机switch 1 的相关配置<Quidway>sys[Quidway]sys name switch1[switch1]vlan 10[switch1-vlan10]port e1/0/2[switch1-vlan10]int vlan 10[switch1-Vlan-interface10][switch1-Vlan-interface10]vlan 100[switch1-vlan100]port e1/0/10 to e1/0/12[switch1-vlan100]int vlan 100[switch1-Vlan-interface100]ip add 192.168.10.3[switch1-Vlan-interface100]quit[switch1]user-interface vty 0 4[switch1-ui-vty0-4]authentication-mode password[switch1-ui-vty0-4]set authentication password simple aaa[switch1-ui-vty0-4]user privilege level 3[switch1-ui-vty0-4]quit（2）交换机switch2的相关配置<Quidway>sys[Switch 2]vlan 10[Switch 2-vlan10]port e0/2[Switch 2-vlan10]quit[Switch 2]int vlan 10[Switch 2-Vlan-interface10]quit[Switch 2]ip route-static[Switch 2]user-interface vty 0 4[Switch 2-ui-vty0-4]authentication-mode password[Switch 2-ui-vty0-4]set authentication password simple aaa [Switch 2-ui-vty0-4]user privilege level 3[Switch 2-ui-vty0-4]quitPC相关配置（3）实验结果如图。
以太网交换机的相关实验
2、实验目的：熟练使用交换机的常用命令，会使用工程中常见的端口汇聚功能。
3、实验步骤
一、先构建网络拓扑图，连好线所示
以太网交换机工业以太网交换机以太网交换机怎么用自适应以太网交换机锐捷以太网交换机以太网交换机是什么以太网交换机设置二层以太网交换机千兆以太网交换机快速以太网交换机
实验五
1、
以太网交换机Switch A使用3个端口（Ethernet1/0/1～Ethernet1/0/3）汇聚接入以太网交换机Switch B，实现出/入负荷在各成员端口中的负载分担。
交换机实验报告
一、实验目的1. 了解交换机的基本功能和配置方法；2. 掌握交换机的VLAN配置、端口镜像配置和端口聚合配置；3. 熟悉交换机在网络安全中的作用。
二、实验环境1. 交换机：华为S5700系列交换机；2. 网络设备：PC、交换机、路由器等；3. 软件工具：Packet Tracer、PuTTY等。
三、实验内容1. 交换机基本配置2. VLAN配置3. 端口镜像配置4. 端口聚合配置5. 交换机在网络安全中的应用四、实验步骤及结果1. 交换机基本配置（1）连接交换机与PC，通过Console口进入交换机配置模式；（2）配置交换机的主机名、密码、时间等基本参数；（3）配置交换机的VLAN ID、名称和类型；（4）配置交换机的接口，包括VLAN接口和物理接口；（5）保存配置并重启交换机。
实验结果：交换机基本配置完成，可以正常工作。
2. VLAN配置（1）创建VLAN，设置VLAN ID、名称和类型；（2）将交换机的接口划分到对应的VLAN；（3）配置VLAN间路由，实现不同VLAN之间的互通。
实验结果：成功创建VLAN，实现不同VLAN之间的互通。
3. 端口镜像配置（1）配置端口镜像源端口和目标端口；（2）选择要镜像的流量类型，如所有流量、仅指定协议流量等；（3）测试端口镜像功能，验证流量是否被正确镜像。
实验结果：成功配置端口镜像，流量被正确镜像。
4. 端口聚合配置（1）创建端口聚合组，选择要聚合的端口；（2）配置端口聚合组的负载均衡方式，如按端口、按MAC地址等；（3）测试端口聚合功能，验证流量是否被正确分发。
实验结果：成功配置端口聚合，流量被正确分发。
5. 交换机在网络安全中的应用（1）配置端口安全，限制端口连接的设备数量；（2）配置MAC地址绑定，防止MAC地址欺骗；（3）配置广播风暴抑制，防止广播风暴对网络的影响；（4）配置DHCP snooping，防止DHCP服务器攻击。
实验结果：成功配置交换机在网络安全中的应用，提高网络安全性。
以太网交换配置实验报告
以太网交配置实验报告屠建国通信103学号20100142392012-11-14任务要求：1、掌握以太网交换原理；2、掌握Vlan配置方法；3、掌握三层交换原理；4、掌握链路聚合的配置方法实验一用trunck口实现Vlan跨交换机扩展要求：PC0、PC2属于vlan10，PC1、PC3属于vlan20，在SW0上进行正确的配置，要求实现PC0和PC1之间不能通信，PC2和PC3之间不能通信，PC0和PC2之间可以通信，PC1和PC3之间可以通信。
IP设置：实验步骤：一、建立好数据连接。
如上图二、设置好各IP，具体如下：PC0：192.168.1.1 255.255.255.0PC1：192.168.1.2 255.255.255.0PC3：192.168.1.3 255.255.255.0PC4：192.168.1.4 255.255.255.0三、配置交换s1代码如下：1、在交换机上创建两个vlan，分别是Vlan 10 和Vlan 20Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#vlan 202、指定两个端口fa0/1 和fa0/2Switch(config)#interface fa0/1Switch(config-if)#switch mode accessSwitch(config-if)#switch access vlan 10Switch(config-if)#interface fa0/2Switch(config-if)#switch mode accessSwitch(config-if)#switch access vlan 203、设置交换机S1与S2连接端口类型，端口fa0/3允许fa0/1和fa0/2通过Switch(config-if)#switch moder trunkSwitch(config-if)#switch trunk allSwitch(config-if)#switch trunk allowed vlan 10,205、查看配置情况，是否成功。
交换机的实训报告范文(13篇)
交换机的实训报告范文（13篇）报告范文是一种用来汇报研究、调研、实验等结果的文体，它是对所做工作的归纳和总结，有助于向他人传达自己的观点和结论，让人了解到工作的进展和成果。
看了这么多报告范文，我觉得我们也应该写一篇了。
希望这些报告范文能够帮助大家提高写作水平，为自己的学习和研究提供更多的参考和借鉴。
实训报告1.了解外汇模拟交易系统的构成2.熟悉外汇交易的常见币种、常见的汇率类型。
3.熟悉外汇银行常见的报价方式。
【实验条件】。
1.个人计算机一台，预装windows98操作系统和浏览器。
2.计算机通过局域网形式接入互联网。
【知识准备】。
本实验需要的理论知识是汇率的标价方法以及报价方法。
【实验内容与步骤】。
3.进入世华财讯的国家外汇，了解汇率的类型。
4.进入世华财讯的国家外汇，了解外汇银行对外汇的报价方式。
【实验报告要求】。
实验报告要求写清楚个人的操作步骤。
重点写明如何解决交易中出现的问题。
个人操作的心得体会。
实验二：外汇行情分析。
掌握预测汇率走势的基本分析方法、技术分析方法。
【实验条件】。
1.个人计算机一台，预装windows98操作系统和浏览器。
2.计算机通过局域网形式接入互联网。
【知识准备】。
1.本实验需要的理论知识是汇率的标价方法以及报价方法。
2.影响汇率的基本因素主要有经济、政治、新闻和心理及其他不可预期的因素等。
3.移动平均线、macd、rsi等技术指标。
【实验内容与步骤】。
2.根据这些因素对汇率走势的影响，进而判断这些货币的大致走势。
3.进入世华财讯进行国际外汇的技术指标分析，了解相应货币的技术指标及图形。
4.可重点看看该货币的k线图、移动平均线、macd、kdj、rsi指标等。
【实验报告要求】。
实验报告要求写清楚个人的操作步骤。
重点写明如何解决交易中出现的问题。
个人操作的心得体会。
实验三：外汇实盘交易。
1.学会运用技术分析手段选择货币对进行操作。
2.学会运用国际资本流动影响因素对所选择货币对进行分析。
交换机配置实验报告
计算机网络实验报告学年学期：2013~2014学年第1学期班级：_____________________任课教师：_____________________学号：_____________________姓名：_____________________实验题目：交换机远程登录配置实验目的：掌握交换机的管理特性，学会配置交换机的基本方法和命令行视图及常用命令。
实验步骤：（1）通过Console口配置交换机。
①搭建实验环境。
在PC终端的COMM口通过配置电缆与以太网交换机的Console口连接。
②创建超级终端。
在PC上运行“开始”“所有程序”“通讯”“超级终端”，设置终端通信参数为：波特率为9600bps、8位数据位、1位停止位、无校验和无流控。
③命令行接口。
启动交换机，单击“确定”按钮，终端上显示以太网交换机自检信息。
自检结束后提示用户按回车键，进入交换机命令行视图。
<H3c>（2）命令行接口视图介绍。
（3）通过Telnet配置交换机。
①配置交换机的虚接口的IP地址。
<H3C><H3C> system-view[H3C] interface Vlan-interface 1[H3C-Vlan-interface 1] ip address 192.168.10.10 255.255.255.0②在交换机上配置Telnet用户认证口令。
< H3C > system-view[H3C] user-interface vty 0[H3C-ui-vty0] authentication-mode password[H3C-ui-vty0] set authentication password simple xxxxx③配置PC的IP地址和子网掩码，使之与交换机VLAN 的IP地址在同一个网段，如IP地址为192.168.10.15，子网掩码为255.255.255.0.④在PC上运行Telnet程序，输入交换机管理VLAN的IP地址，然后单击“确定”按钮，如图所示。
3_2以太网二层交换机原理实验报告
实验结果（附数据和图表）：
实验结果分析及结论：
实验心得体会和建议：
实验评价及结论：
实验指导老师签字：年告
实验课程
实验名称以太网二层交换机原理实验
实验地点
实验时间到
学生班级
学生学号
学生姓名
指导教师
年 月 日
实验目的：
（1）理解二层交换机的原理及工作方式；
（2）利用交换机组建小型交换式局域网。
实验器材：
二层交换机及PC机，双绞线。
实验内容：
交换机是目前局域网络中最常用到的组网设备之一，它工作在数据链路层，所以常被称为二层交换机。本实验在模拟模式下观察数据包流动，理解交换机工作原理。
计算机网络实践实验报告基本交换机使用及VLAN配置
计算机网络实践实验报告根本交换机使用及VLAN配置计算机网络技术实践实验报告实验名称：根本交换机使用及VLAN配置姓名：实验日期：2022年5月4日学号：实验报告日期： 2022年5月4日一.环境〔详细说明运行的操作系统，网络平台，网络拓扑图〕操作系统：Windows7网络平台：软件Dynamips环境下的虚拟网络网络拓扑：二.实验目的? 掌握以太网交换机的使用方法，能够在模拟环境中使用以太网交换机组建局域网。
? 掌握以太网交换机的VLAN划分和配置方法，能够在模拟环境中使用以太网交换机组建虚拟局域网。
三.实验内容及步骤〔包括主要配置流程，重要局部需要截图〕1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = False[localhost] port = 7200 udp = 10000workingdir = ..\\tmp\\[[router SW1]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3003 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/1 = SW2 f1/3 f1/2 = R1 f1/0 f1/11 = PC1 f0/0 f1/12 = PC2 f0/0[[router SW2]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3004 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/1 = SW4 f1/2 f1/2 = SW4 f1/1 f1/4 = R1 f1/1 f1/5 = SW3 f1/1 f1/6 = R2 f1/0 f1/11= PC3 f0/0[[router SW3]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3005 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/2 = R2 f1/1 f1/11 = PC4 f0/0 f1/12 = PC5 f0/0[[router SW4]]image = ..\\ios\%unzip-c3640-js-mz.124-10.bin model = 3640 console = 3006 ram = 128confreg = 0x2142 exec_area = 64 mmap = False slot1 = NM-16ESW f1/11 = PC6 f0/0 f1/12 = PC7 f0/0[[router R1]]image = ..\\ios\%unzip-c7200-is-mz.122-37.bin model = 7200 console = 3001 npe = npe-400 ram = 64confreg = 0x2142 exec_area = 64 mmap = falseslot0 = PA-C7200-IO-FE slot1 = PA-2FE-TX[[router R2]]image = ..\\ios\%unzip-c7200-is-mz.122-37.bin model = 7200 console = 3002 npe = npe-400 ram = 64confreg = 0x2142 exec_area = 64 mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-2FE-TX[[router PC1]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3007[[router PC2]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3008[[router PC3]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3009[[router PC4]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3010[[router PC5]] model = 2621 ram = 20image = ..\\ios\%unzip-c2600-i-mz.121-3.T.bin mmap = False confreg = 0x2142 console = 3011[[router PC6]]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验预习
1、实验目标：
★ 熟悉并掌握中低端以太网交换机的几种基本配置方法；
★ 熟悉并掌握中低端以太网交换机的命令行视图；
2、实验原理：
以太网交换机正常工作的前提条件是网络操作员正确配置了交换机，那么网络操作员如何进行设备配置则成为我们关注的焦点。
网络操作员与交换机的交互有多种方法，本实验主要学习如下两种配置方法：
★ 通过Console 口进行配置管理；
★ 通过Telnet 进行本地的或远程配置管理；
3、实验设备及材料：
★ 1台华为Quidway S3928TP 以太网交换机
★ 1台PC
★ 专用配置电缆1根，网线4根
4、实验流程或装置示意图：
本实验使用如下图所示的装置示意图，在图中需要使用交换机、PC 。
二、实验内容
1、方法步骤：
（1） 实验前清除各实验小组的Quidway S3928TP 配置；
<Quidway>reset saved-configuration
（2） 通过Console 口配置
★创建超级终端
在Console 配置管理中，我们使用Windows 系统附件中的超级终端仿真程序来完成与交换机的交互。
新建超级终端的步骤如下：
第一步：按照如下路径打开超级终端：开始→程序→附件→通讯→超级 交换机配置管理E 0/1Console Console Modem Modem PSTN A B
QuidwayS3928TP
终端；
第二步：弹出对话框，输入连接名称“Lab2-CON”后确认；
第三步：再次弹出对话框，在“连接时使用”选项中选择连接交换机的
对应COM口，选择COM1。
确定；
第四步：在COM1属性对话框中选择属性参数如下：
第五步：如果已经将线缆按照要求连接好，并且交换机已经启动，此
时按ENTER键，将进入交换机的用户视图并出现标识符：<Quidway>；
否则启动交换机，超级终端会自动显示交换机的整个启动过程。
第六步：键入命令，配置交换机或者查看交换机运行状态。
（3）通过Telnet配置
Telnet配置管理的初始化配置
第一步：通过CONSOLE口连接上Quidway S3928TP交换机，具体操作见前。
第二步：配置交换机的管理IP地址为10.0.0.2，命令如下：
[Quidway] interface vlan-interface 1
[Quidway-vlan-interface1]ip address 10.0.0.2 255.0.0.0 第三步：确认网络链路联通。
命令如下：
在DOS命令模式下，输入ipconfig，查看本地IP地址；
再输入Ping 10.0.0.2，查看是否连接网络
★先确认实验PC机IP配置正确。
在“命令提示符”状态下运行ipconfig，如出现如下结果则为
正确：
Windows IP Configuration
Ethernet adapter 本地连接:
Connection-specific DNS Suffix . :
IP Address. . . . . . . . . . . . : 10.0.0.4
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
★从实验PC机ping Quidway S3928TP交换机
ping 10.0.0.2
显示结果如下则正确：
Pinging 10.0.0.2 with 32 bytes of data:
Reply from 10.0.0.2: bytes=32 time=7ms TTL=32
Reply from 10.0.0.2: bytes=32 time=2ms TTL=32
Reply from 10.0.0.2: bytes=32 time=2ms TTL=32
Reply from 10.0.0.2: bytes=32 time=3ms TTL=32
Ping statistics for 10.0.0.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 2ms, Maximum = 7ms, Average = 3ms
注意：time参数可能根据网络即时状况不同而不同。
第四步：完成配置后从实验PC机使用Telnet终端进行登录10.0.0.2。
telnet 10.0.0.2
第五步：配置Telnet用户认证：
[Quidway] user-interface vty 0 4
[Quidway-ui-vty0-4] authentication-mode scheme
[Quidway-ui-vty0-4] set authentication password simple
scnulab
第六步：验证Telnet用户权限设置：
完成配置后再次使用Telnet终端进行登录10.0.0.2，按照交
换机提示输入password：scnulab即可进入用户视图。
telnet 10.0.0.2
password：scnulab
第七步：修改Telnet用户权限：
[Quidway] user-interface vty 0 4
[Quidway-ui-vty0-4] user privilege level 3
执行上面的命令之后，Telnet用户登录后即具有修改交换机配置的权限。
第八步：验证Telnet用户权限设置：
完成配置后再次使用Telnet终端进行登录10.0.0.2，按照交换机提示输
入password：scnulab即可进入用户视图。
telnet 10.0.0.2
password：scnulab
尝试进行业务配置，发现可以了。
第九步：本地提供用户名和口令认证实验：
[Quidway]user-interface vty 0 4
[Quidway-ui-vty0-4] authentication-mode scheme
[Quidway]local-user scnulab
[Quidway-local-user]service-type exec level 3
[Quidway-local-user]password simple scnulab
2、对实验现象、数据及观察结果的分析与讨论：
（1）完成配置后再次使用Telnet终端进行登录10.0.0.2，按照交换机提示输入user：scnulab, password：scnulab即可进入用户视图。
此时看看你自己的命令控制级别是为3。
因为之前已经修改Telnet用户权限。
（2）执行到第4步时，发现Login password has not been set! 因为交换机在缺省情况下，为了保证网络设备的安全，Telnet登录用户需要认证。
所以在使用Telnet之前必须设置登录认证，否则禁止登录。
（3）交换机可通过console和telnet方式配置。
三、实验小结：
（1）如果本地计算机的ip地址没有进行重新设置，会导致ping操作时出错。
可通过重新设置与实验所用交换机号相符的ip地址，使实验继续进行。
（2）熟悉并能掌握中低端以太网交换机的几种基本配置方法、掌握中低端以太网交换机的命令行视图。
（3）选择没有工作故障的计算机，确保实验的顺利进行。
四、主要参考文献：
《计算机网络与因特网》、《计算机网络实验指导材料》。
