焊接质量控制措施方案
焊接质量控制方案
焊接质量控制方案一、引言焊接作为一种常见的连接工艺，广泛应用于各个行业，对焊接质量的控制要求越来越高。
本文将针对焊接质量进行控制的方案进行详细的描述，包括质量控制目标、控制方法和控制措施等方面的内容。
二、质量控制目标1. 焊接强度：确保焊接接头具有足够的强度，能够承受设计要求的载荷。
2. 焊缝质量：保证焊接接头的焊缝无裂纹、夹杂物温和孔等缺陷。
3. 尺寸精度：控制焊接接头的尺寸精度，确保其符合设计要求。
4. 外观质量：保证焊接接头的外观质量良好，无明显的凹凸、熔渣和氧化等缺陷。
三、质量控制方法1. 选择合适的焊接材料：根据焊接接头的要求，选择合适的焊接材料，包括焊丝、焊剂和辅助材料等。
2. 确定适当的焊接工艺参数：根据焊接材料和焊接接头的要求，确定适当的焊接工艺参数，包括焊接电流、焊接电压、焊接速度等。
3. 实施焊前准备工作：在进行焊接前，需要对焊接接头进行准备工作，包括清洁焊接表面、去除氧化物和油污等。
4. 严格控制焊接操作：焊接过程中，要严格按照焊接工艺规程进行操作，保证焊接质量。
5. 进行焊后处理：焊接完成后，进行焊后处理工作，包括去除熔渣、修整焊缝等。
四、质量控制措施1. 焊接工艺评定：对焊接工艺进行评定，确保其满足焊接质量要求。
2. 焊接人员培训：对焊接人员进行培训，提高其焊接技能和质量意识。
3. 焊接设备检测：定期对焊接设备进行检测和维护，确保其正常运行。
4. 焊接材料检验：对焊接材料进行质量检验，确保其符合标准要求。
5. 焊接接头检测：对焊接接头进行检测，包括无损检测和尺寸检测等，确保其质量合格。
6. 焊接质量记录：对焊接过程进行记录，包括焊接参数、焊接人员和焊接时间等，以便追溯和分析焊接质量问题。
五、总结焊接质量控制方案是确保焊接质量的重要手段，通过对焊接强度、焊缝质量、尺寸精度和外观质量等方面进行控制，可以有效提高焊接质量。
在实施焊接质量控制方案时，需要选择合适的焊接材料、确定适当的焊接工艺参数，严格控制焊接操作，并进行焊后处理。

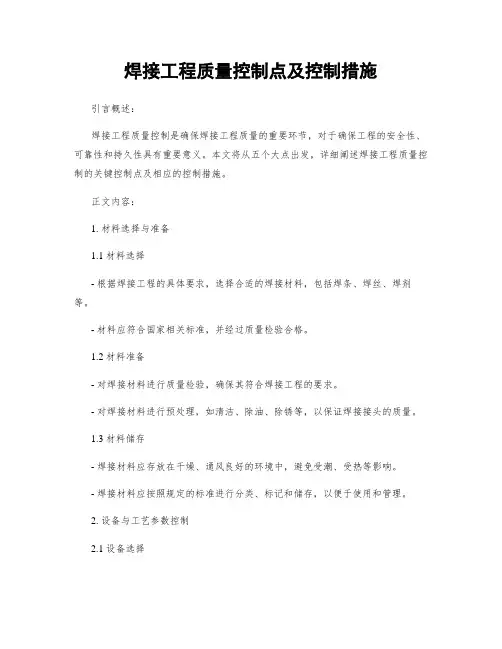

焊接工程质量控制点及控制措施
焊接工程质量控制点及控制措施引言概述：焊接工程质量控制是确保焊接工程质量的重要环节，对于确保工程的安全性、可靠性和持久性具有重要意义。
本文将从五个大点出发，详细阐述焊接工程质量控制的关键控制点及相应的控制措施。
正文内容：1. 材料选择与准备1.1 材料选择- 根据焊接工程的具体要求，选择合适的焊接材料，包括焊条、焊丝、焊剂等。
- 材料应符合国家相关标准，并经过质量检验合格。
1.2 材料准备- 对焊接材料进行质量检验，确保其符合焊接工程的要求。
- 对焊接材料进行预处理，如清洁、除油、除锈等，以保证焊接接头的质量。
1.3 材料储存- 焊接材料应存放在干燥、通风良好的环境中，避免受潮、受热等影响。
- 焊接材料应按照规定的标准进行分类、标记和储存，以便于使用和管理。
2. 设备与工艺参数控制2.1 设备选择- 根据焊接工艺要求，选择适合的焊接设备，包括焊接机、电源、焊接工具等。
- 焊接设备应符合国家相关标准，并经过质量检验合格。
2.2 工艺参数控制- 根据焊接工程的要求，合理设置焊接工艺参数，如焊接电流、电压、速度等。
- 对焊接设备进行定期检查和维护，确保其正常运行和精度。
2.3 工艺规程- 制定详细的焊接工艺规程，包括焊接方法、焊接顺序、预热温度、焊接速度等。
- 对焊接工艺规程进行严格的执行和监控，确保焊接质量的稳定性和一致性。
3. 焊接操作控制3.1 操作人员培训- 对焊接操作人员进行专业培训，提高其焊接技能和质量意识。
- 培训内容包括焊接工艺、焊接操作规范、焊接缺陷识别和处理等。
3.2 操作规范- 制定详细的焊接操作规范，包括焊接位置、焊接速度、焊接角度等。
- 对焊接操作进行监督和检查，及时纠正不合格操作，确保焊接质量的稳定性和一致性。
3.3 焊接质量检验- 对焊接接头进行质量检验，包括外观检查、尺寸测量、焊缝断面检查等。
- 使用合适的检验设备和方法，确保焊接接头符合规定的质量要求。
4. 焊接环境控制4.1 温度控制- 确保焊接环境的温度符合焊接工艺要求，避免过高或者过低的温度对焊接质量的影响。
焊接质量控制措施
焊接质量控制措施摘要：焊接是一种常用的金属连接方法，在制造业广泛应用。
焊接质量直接影响着产品的使用性能和安全性。
本文将介绍焊接质量控制的关键措施，包括焊接工艺规程的制定、焊接人员的培训和认证、焊接设备的选型和维护、焊接材料的选择和检验，以及焊接过程的监控和质量评估等方面。
通过采取这些控制措施，可以有效提高焊接质量，确保产品的质量和安全。
一、焊接工艺规程的制定焊接工艺规程是进行焊接工作的基础文件，包括焊接方法、焊接材料、焊接参数等信息。
制定焊接工艺规程需要充分考虑焊接部件的材料、结构和使用要求，确保焊接接头具备足够的强度和稳定性。
同时，还应考虑对焊接过程中可能出现的各种不良现象进行预防和控制，如气孔、裂纹和夹渣等。
制定好的焊接工艺规程应进行认证，并及时修订和更新。
二、焊接人员的培训和认证焊接质量的好坏在很大程度上取决于焊接人员的技术水平。
因此，进行焊接工作的人员需要经过专门的培训和认证。
培训内容应包括焊接工艺和操作规程、焊接安全和环境保护知识等方面。
焊接人员需要熟悉焊接设备的使用和维护，掌握焊接材料的选择和使用方法，以及掌握焊接过程中可能出现的问题的排查和处理方法。
三、焊接设备的选型和维护焊接设备的选型和维护对焊接质量至关重要。
选型时应根据焊接工艺规程和焊接部件的要求，选择合适的设备。
维护工作包括设备的定期检查和维修，保持设备的正常运转。
焊接设备的维护工作应由专门的技术人员进行，并建立相应的记录，以便日后的追溯。
四、焊接材料的选择和检验焊接材料的选择直接关系到焊接接头的性能和质量。
应根据焊接工艺规程和焊接部件的要求，选择合适的焊接材料。
同时，需要对所选的材料进行检验，如化学成分分析、拉伸试验、冲击试验等，以确保其满足相关的技术要求和标准。
五、焊接过程的监控和质量评估在焊接过程中，需要对焊接参数和操作进行监控，以及对焊接接头进行质量评估。
焊接参数的监控包括焊接电流、焊接时间、焊接速度等。
焊接接头的质量评估可以通过可视检查、尺寸测量、无损检测等方法进行。
焊接工程质量控制点及控制措施
焊接工程质量控制点及控制措施一、引言焊接工程是各行业中常见的一项工作，其质量直接关系到工程的安全性和可靠性。
为了确保焊接工程的质量，需要明确焊接工程的质量控制点和相应的控制措施。
本文将详细介绍焊接工程质量控制点及控制措施的相关内容。
二、焊接工程质量控制点1. 材料选择与检验在进行焊接工程前，首先需要选择合适的焊接材料。
材料的选择应符合相关标准和规范，并进行必要的检验，确保材料的质量符合要求。
常见的焊接材料包括焊条、焊丝、焊剂等。
2. 焊接设备的校验与维护焊接设备是焊接工程的关键设备，其使用状态直接影响焊接质量。
因此，需要定期对焊接设备进行校验和维护，确保设备的正常运行。
校验内容包括焊接设备的电流、电压、温度等参数。
3. 焊接工艺的制定与审核焊接工艺是焊接工程的核心，对焊接质量有着重要影响。
在进行焊接工程前，需要制定合适的焊接工艺，并进行审核。
焊接工艺应考虑到材料的种类、厚度、焊接位置等因素，确保焊接质量符合要求。
4. 焊接人员的培训与资质认证焊接人员是焊接工程的操作者，其技术水平直接决定焊接质量。
为了确保焊接质量，需要对焊接人员进行培训，并进行相应的资质认证。
培训内容包括焊接工艺的操作、焊接设备的使用等。
5. 焊接过程的监控与记录在焊接工程进行过程中，需要对焊接过程进行监控，并进行相应的记录。
监控内容包括焊接参数的控制、焊接过程中的热处理等。
记录内容包括焊接参数、焊接工艺、焊接材料等。
三、焊接工程质量控制措施1. 质量控制计划的制定与执行在进行焊接工程前，需要制定相应的质量控制计划，并进行执行。
质量控制计划包括质量控制点、质量控制措施、质量控制人员等。
执行质量控制计划可以确保焊接工程的质量符合要求。
2. 焊接工艺参数的控制焊接工艺参数是焊接工程的重要控制点，对焊接质量有着直接影响。
需要对焊接工艺参数进行严格的控制，确保焊接质量符合要求。
常见的焊接工艺参数包括焊接电流、焊接电压、焊接速度等。
3. 焊接材料的质量控制焊接材料是焊接工程的基础，其质量直接影响焊接质量。
焊接工程质量控制点及控制措施
焊接工程质量控制点及控制措施焊接是创造业中常见的一种连接工艺，焊接工程的质量直接影响到产品的使用寿命和安全性。
因此，对焊接工程的质量控制至关重要。
本文将从焊接工程质量控制的角度，探讨焊接工程的质量控制点及相应的控制措施。
一、焊接前的准备工作1.1 确定焊接工艺规范：在进行焊接工程前，需要根据具体的焊接要求和材料特性确定相应的焊接工艺规范，包括焊接方法、焊接电流、焊接速度等参数。
1.2 检查焊接设备：在进行焊接前，需要对焊接设备进行检查，确保设备正常运行，焊接枪头和电极等部件完好无损。
1.3 准备焊接材料：选择合适的焊接材料，确保焊接材料的质量符合要求，避免因材料问题导致焊接质量不达标。
二、焊接过程中的质量控制2.1 控制焊接参数：在焊接过程中，需要根据焊接工艺规范控制焊接参数，包括焊接电流、焊接速度、焊接时间等，确保焊接质量稳定。
2.2 检查焊接接头：焊接完成后，需要对焊接接头进行检查，确保焊接接头的质量符合要求，避免浮现焊接缺陷。
2.3 进行焊接质量检测：对焊接完成的产品进行焊接质量检测，包括外观检查、尺寸测量、焊缝探伤等，确保焊接质量符合标准要求。
三、焊接后的质量验收3.1 进行焊接质量评定：根据焊接工艺规范和焊接质量检测结果，进行焊接质量评定，判断焊接质量是否符合要求。
3.2 记录焊接过程数据：对焊接过程中的参数和检测结果进行记录，建立焊接质量档案，为后续质量追溯提供依据。
3.3 持续改进焊接工艺：根据焊接质量评定结果和数据记录，持续改进焊接工艺，提高焊接质量和效率。
四、焊接工程质量控制的重点4.1 焊接接头质量：焊接接头是焊接工程的关键部位，需要重点控制焊接接头的质量，避免焊接缺陷和裂纹。
4.2 焊接工艺稳定性：保持焊接工艺的稳定性是焊接工程质量控制的重点，确保焊接参数和焊接质量稳定。
4.3 人员技术水平：焊接工程的质量还与焊接人员的技术水平密切相关，需要加强对焊接人员的培训和技术指导。
焊接工程质量控制点及控制措施
焊接工程质量控制点及控制措施一、引言焊接是一种常见的金属连接方法，广泛应用于各个行业。
为了确保焊接工程的质量，需要制定相应的控制点和控制措施。
本文将详细介绍焊接工程质量控制点及控制措施。
二、焊接工程质量控制点1. 材料选择与检验在焊接工程中，材料的选择对焊接质量至关重要。
控制点包括：- 确保使用的焊接材料符合相关标准和规范；- 对焊接材料进行检验，包括外观、化学成分、力学性能等方面的检测；- 对焊接材料进行储存和保管，防止受潮、受热等情况。
2. 设备校验与维护焊接设备的正常运行对焊接质量的保证至关重要。
控制点包括：- 定期对焊接设备进行校验，确保其满足相关标准和规范的要求；- 对焊接设备进行维护，包括清洁、润滑、更换磨损部件等；- 对焊接设备进行记录和追溯，以便及时发现和解决问题。
3. 焊接工艺规程焊接工艺规程是焊接工程中的关键文件，对焊接质量的控制起到重要作用。
控制点包括：- 制定合理的焊接工艺规程，包括焊接方法、焊接参数、预热温度等；- 对焊接工艺规程进行审核和批准，确保其符合相关标准和规范；- 对焊接工艺规程进行实施和监控，及时调整和改进。
4. 焊工培训与资质管理焊工的技术水平和资质对焊接质量的影响非常大。
控制点包括：- 对焊工进行培训，包括焊接技术、安全操作等方面的培训；- 对焊工进行资质认证和管理，确保其具备相应的技术能力；- 对焊工进行定期的技术考核和培训，以提高其技术水平。
三、焊接工程质量控制措施1. 焊接前准备工作- 清洁焊接表面，去除油污、氧化物等杂质；- 对焊件进行预处理，包括去除毛刺、坡口加工等；- 确保焊接材料和设备的准备充分。
2. 焊接过程控制- 控制焊接参数，包括电流、电压、焊接速度等；- 进行焊接过程中的质量检查，包括焊缝形态、焊道尺寸等；- 对焊接过程中的异常情况及时处理，如焊缝开裂、气孔等。
3. 焊后处理与检验- 对焊接缺陷进行修复和处理，如焊缝修磨、补焊等；- 进行焊后热处理，如退火、正火等；- 对焊接质量进行检验，包括焊缝无损检测、力学性能测试等。
焊接工程质量控制点及控制措施
焊接工程质量控制点及控制措施一、引言焊接工程是一项重要的制造工艺，对于确保产品质量和安全性至关重要。
为了使焊接工程达到预期的质量标准，需要在整个焊接过程中采取一系列的质量控制措施。
本文将详细介绍焊接工程质量控制的关键控制点和相应的控制措施。
二、焊接工程质量控制点1. 材料选择和检查在焊接工程中，材料的选择和检查是确保焊接质量的首要步骤。
焊接材料必须符合相关的标准和规范，并经过检验和验收。
关键控制点包括：- 确保焊接材料的质量符合规定的标准和要求；- 对焊接材料进行严格的检查和验收，包括外观、尺寸、化学成分等。
2. 设备校准和维护焊接设备的校准和维护对于保证焊接工程的质量至关重要。
关键控制点包括：- 定期对焊接设备进行校准，确保其工作状态良好；- 确保焊接设备的维护和保养工作得到及时和有效的执行。
3. 焊接操作控制焊接操作是焊接工程中最关键的环节之一。
关键控制点包括：- 确保焊工具操作人员具备必要的资质和技能；- 严格按照焊接工艺规程进行操作；- 控制焊接参数，如电流、电压、速度等，确保焊接质量；- 对焊接过程进行监控和记录，包括焊接温度、焊接速度、焊接时间等。
4. 焊接缺陷检测和修复焊接缺陷的检测和修复对于确保焊接工程的质量非常重要。
关键控制点包括：- 采用适当的焊接缺陷检测方法，如X射线检测、超声波检测等；- 对检测到的焊接缺陷进行及时和有效的修复；- 对修复后的焊接缺陷进行再次检测，确保修复效果符合要求。
5. 焊接工艺评定和记录焊接工艺评定和记录是确保焊接工程质量的重要手段。
关键控制点包括：- 对焊接工艺进行评定，确保其符合相关的标准和规范；- 对焊接工艺参数进行记录，包括焊接电流、电压、速度等；- 对焊接工艺评定和记录进行定期审查和更新。
三、焊接工程质量控制措施1. 建立完善的质量管理体系建立完善的质量管理体系是焊接工程质量控制的基础。
质量管理体系应包括质量目标、质量职责、质量程序和质量记录等内容。
焊接工程质量控制点及控制措施
焊接工程质量控制点及控制措施引言概述：焊接工程是一项重要的创造工艺，对于保证产品质量和安全性至关重要。
焊接工程质量的控制是确保焊缝质量、焊接接头可靠性和焊接结构强度的关键。
本文将介绍焊接工程质量控制的关键点和相应的控制措施。
一、焊接材料的质量控制1.1 材料选择：选择适合焊接工艺和要求的合金材料，确保焊接接头的强度和耐腐蚀性。
1.2 材料检验：进行材料的化学成份分析、机械性能测试和金相组织观察，确保材料的质量符合焊接工艺要求。
1.3 材料储存和保护：合理储存焊接材料，防止受潮、受污染和氧化，确保焊接材料的质量不受影响。
二、焊接工艺参数的控制2.1 焊接电流和电压：根据焊接材料和焊接接头的要求，选择适当的电流和电压，确保焊接接头的强度和质量。
2.2 焊接速度：控制焊接速度，使焊接过程中的热量均匀分布，避免产生焊接缺陷，如气孔和裂纹。
2.3 焊接温度和热输入：根据焊接材料的熔点和热导率，控制焊接温度和热输入，避免焊接缺陷和材料变形。
三、焊接接头的准备和加工控制3.1 表面处理：对焊接接头的表面进行清洁、除锈和去油处理，确保焊接接头的质量和焊缝的强度。
3.2 接头几何形状：控制接头的几何形状和尺寸，确保焊接接头的配合性和焊缝的质量。
3.3 接头加工：采用适当的加工方法和工艺，确保焊接接头的加工质量和尺寸精度。
四、焊接质量的检测和评价控制4.1 焊接缺陷的检测：采用无损检测方法，如超声波检测、X射线检测和磁粉检测，对焊接接头进行缺陷检测，确保焊接质量。
4.2 焊接接头的强度测试：进行焊接接头的拉伸试验、冲击试验和硬度测试，评估焊接接头的强度和可靠性。
4.3 焊接质量的评价：根据焊接标准和规范，对焊接接头进行质量评价，确保焊接工程的质量符合要求。
结论：焊接工程质量控制是确保焊接接头质量和焊接结构强度的关键。
通过对焊接材料的质量控制、焊接工艺参数的控制、焊接接头的准备和加工控制以及焊接质量的检测和评价控制，可以有效提高焊接工程的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
博易短纤维工程焊接质量控制措施
1、编制说明
本工程中除一般工艺介质外，还有夹套管、热媒管、蒸汽管等特殊管道，因此，本工程焊接管理要针对夹套管、热媒管、蒸汽管制订焊接质量控制措施。
2、编制依据
《工业金属管道工程施工及验收规》GB50235-97；
《现场设备、工业管道焊接工程施工及验收规》GB50236-98；
3、焊接材料的理化性能和焊接性能
3.1管道的材质有Q235、20#、1Cr18Ni9Ti等钢。
3.2 Q235 、20#钢属于低碳钢，焊接性能好，一般不需采取特殊的工艺措施即可得到优质的焊接接头，几乎适应各种焊接方法进行焊接。
低碳钢综合性能较好，强度、塑性和焊接性能得到较好配合，淬硬倾向小，对裂纹不敏感，焊缝及近缝区不易产生裂纹。
3.3 Cr18Ni9Ti属于奥氏体不锈钢，在常温下具有单相奥氏体组织，耐腐蚀，电阻率大，导热系数小，塑性、韧性及冷压力加工性良好，但强度较低。
焊接性能良好，焊接时一般不需要采取特殊的工艺措施；若焊接工艺选择不正确，也会产生晶间腐蚀和热裂纹等缺陷。
防止产生晶间腐蚀的措施：从焊接材料方面，选用超低碳（0.03%）或添加Ti或Nb等稳定元素的不锈钢焊条；从焊接工艺方面，采用小规减少危险温度围停留时间，采用小电流、快速焊、短弧焊及不作横向摆动，焊缝可强制冷却，加快焊接接头的冷却速度，减少热影响区，也使其在450～850℃这个危险区停留的时间减少到最大限度。
多层焊时要控制层间温度，要前一道焊缝冷却到60℃以下再焊。
热裂纹的防止措施：采用适当的焊接规和冷却速度。
工艺上采用小规即
小电流、快速焊来减少焊接熔池过热，快速冷却以减少偏析，使抗裂性提高。
多层焊时，要控制层间温度，要前一焊道冷却（60℃）后再焊接。
3.5 异种钢的焊接
不同钢号的碳素钢与奥氏体不锈钢之间的焊缝金属应保证抗裂性能和力学性能，采用Cr、Ni含量较奥氏体不锈钢母材高的焊接材料。
4、一般控制措施
4.1 一般规定
4.1.1焊材仓库负责焊材的保管，严格执行《焊材一级库保管规定》。
焊接材料必须具有质量证明书和出厂合格证，对焊材质量有怀疑时，必须进行复验。
焊条的药皮不得脱落和明显裂纹；焊丝在使用前应清除其表面的油污、锈蚀；TIG焊使用的Ar气纯度应在99.9%以上。
4.1.2焊材烘烤室负责焊材的烘烤和发放，依据《焊材烘烤一览表》的规定进行烘烤与保温，回收的焊条重复烘烤不超过两次。
施工中，焊条应存放在保温筒，随用随取。
4.1.3焊接设备由设材部登记建帐，焊接设备上的仪表，由质检部计量人员定期校核，经鉴定合格证后方可使用。
使用过程中，焊接设备上的接线柱应与电缆紧密接触。
4.1.4 焊接环境应符合如下规定：
风速：TIG焊时小于2m/s,手工电弧焊时小于10m/s；
相对湿度小于90%；
4.1.5 管道焊接时应垫牢，不得将管子悬空或处于外力作用下施焊。
为提高焊接质量和焊接速度，凡是可以转动的管子都应采用转动焊接，减少仰焊和立焊。
在地面预制的管道应及时进行焊缝检验，尽量减少高空作业。
4.1.6压力管道焊缝应认真做好焊接记录。
4.1.7经检查合格的不锈钢焊缝及其影响区，应尽早进行酸洗、钝化处理。
4.2 焊工资格的审查
从事管道的电焊工必须持证上岗，在合格的焊接项目焊接。
5、工艺管道的焊接
5.1 坡口的加工
管道坡口加工采用机械方法或等离子弧、氧乙炔焰等加工方法。
采用热加工方法加工坡口后，应除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并将凹凸不平处打磨平整。
焊接接头坡口型式与尺寸按照下图加工。
焊接接头的坡口型式和尺寸图
5.2 坡口表面及两侧的清理
焊接前应将坡口边缘外各30mm围的油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的物质清理干净,并保持干燥。
不锈钢管用不锈钢钢丝刷或专用砂轮清理。
5.3 接头的组对
管道对接焊口的组对应做到壁平齐，错边量不超过壁厚的10%，且不超过2mm。
管道焊完后，应拆除用于固定管道的临时支架、管卡，残留部分打磨平整。
5.4 定位焊
管子、管件组对采用根部定位焊时，定位焊应与正式的焊接工艺相同。
定位焊的焊缝长度为10~15mm，高为2~4mm，且不超过壁厚的2/3。
定位焊的间距应均等，最少点焊数量为：
2处 ---- DN≤60mm
4处 ---- DN＝70~300mm
5处 ---- DN≥350mm
当发现定位焊缝有裂纹等缺陷时，应予清除。
5.5 焊接方法及焊接材料的选用
5.5.1焊接方法的选择
1）碳钢管道的连接
直径DN≤100mm或壁厚δ≤5mm的管道,采用全氩弧焊；
直径DN＞100mm或壁厚δ＞5mm的管道,采用氩弧焊打底，手工电弧焊填充、盖面。
2）不锈钢管道的连接
直径DN≤100mm或壁厚δ≤6mm的管道,采用全氩弧焊；
直径DN＞100mm或壁厚δ＞6mm的管道,采用氩弧焊打底，手工电弧焊填充、盖面。
5.5.2 焊接材料的选用见下表。
焊接材料的选用
5.6 焊接工艺要点及技术要求
5.6.1应在焊接坡口引弧与收弧，并确保其质量，不得在管材和管件表面引弧或试验电流，管材和管件表面不得有电弧擦伤等缺陷。
收弧时应将弧坑填满。
5.6.2 为了防止空气侵入焊缝区而引起气孔，降低接头性能，应尽量采用短弧焊。
5.6.3每条焊缝应一次连续焊完，如因故被迫中断，应采取防裂措施。
再焊时必须进行检查，确认无裂纹方可继续施焊。
5.6.4 承插口的角焊缝、对接多层焊的第一层焊缝及单道焊缝要避免深而窄的坡口型式，以防止出现未焊透和夹渣缺陷。
在主管上开马鞍的三通焊缝要求焊透的，或管道部有特殊要求的，必须采用氩弧焊打底。
5.6.5不锈钢管道进行TIG焊焊接时，管充氮气保护，转动口使用胎具，固定焊口使用药芯焊丝。
5.6.6对接接头根部应充分熔合，以确保熔透。
5.6.7 多层焊的层间接头应相互错开。
5.6.8 不锈钢的焊接,在保证焊透和熔合良好的情况下，要尽量采用较小的线能量，即小电流，低电压，快速焊，不摆动或小摆动，冷却速度要快，多层焊时要前一层焊缝冷却后再焊接后一层。
5.6.9手工电弧焊焊接不锈钢管，必须使用钳式焊把，和不锈钢管接触的地线必须夹紧。
5.6.10 不锈钢管采用手工电弧焊时,坡口两侧各100mm围涂垩粉，防止焊接飞溅物沾污管材或管件表面.
5.6.11 夹套管的定位板及、外管连接处的角焊缝应防止管烧穿。
法兰、承插接头及三通角焊缝至少焊两层。
5.6.12焊接工艺参数见下表。
现场焊接时，应根据管道的材质、壁厚、焊接位置等具体情况，按照焊接工艺卡的要求选择合适的工艺参数。
焊接工艺参数一览表（参考值）
5.7 焊接检验
5.7.1 焊接前检查
1）工程中所使用的母材及焊接材料，使用前必须进行查核，确认实物与合格证相符合方可使用。
2）施焊前必须对焊接材料的干燥设施进行检查，保证符合相应焊接材料的干燥要求。
3）施焊前应检查坡口型式、组对要求、坡口及坡口两侧表面的清理是否符合焊接工艺要求。
5.7.2焊接中间检查
1）要求控制层间温度的焊缝，应检查层间温度，确保符合工艺要求。
2）多层焊应对层间进行检查，将发现的缺陷消除后方可继续焊接。
3）焊接后检查
5.7.3 外观检查
1）焊后必须对焊缝进行外观检查，检查前将妨碍检查的渣皮、飞溅清理干净。
2）焊缝外观质量按照《现场设备、工业管道焊接工程施工及验收规》GB50236-98的要求检查，夹套管道的焊缝外观质量不得低于Ⅱ级，其他工艺管道的焊缝外观质量不得低于Ⅲ级。
5.7.4 无损检验
1）需无损检验的焊缝应在外观检查合格后进行，检验方法采用X射线照相和渗透无损检验,执行的标准为《压力容器无损检测》JB4730-94，抽检比例以探伤委托单为准，探伤质量等级见下表。
管道焊缝抽检比例和合格级别（RT、PT）
说明：表中探伤比例仅供参考，以探伤委托单上要求的探伤比例为准2）夹套管主管的焊缝,应按规定比例进行无损检验,检验合格后方可封入夹套。
3）同一管线的焊缝抽检,若有不合格时,应按该焊工的不合格数加倍检验。
5.8其他规定
5.8.1单线图上应标出焊口编号、焊工代号，并注明探伤的焊口，做到现场焊口、单线图和探伤底片三对照。
5.8.2施工中还应进行自检、互检，加强专业检查。
出现的焊接质量问题，由焊接责任工程师组织专业人员，准确地做出判断，及时制定改进措施。
5.9焊缝返工
5.9.1 各种检查过程中发现缺陷应予返工，重新焊接，检查至合格为止。
但同一焊缝的同一部位返工次数不宜超过二次。
二次以上必须经总工程师批准，并由焊接责任工程师重新编制切实可行的焊接工艺，挑选优秀持证焊工施焊。
5.9.2 对于焊接质量经常不合格的焊工，焊接检查员有权停止其焊接工作。
4）异种钢焊接的工艺要点
本产品的异种钢焊接为1Cr18Ni9Ti和Q235的焊接,接头型式多为角焊接头。
由于不锈钢和碳素钢的异种钢焊接一般使用高合金焊接材料，如果不调整母材的熔合比，使其得到适当化学成份的焊缝金属，则焊接时会产生裂纹。
6、钢结构焊接
钢结构的焊缝高度必须达到设计要求，焊接飞溅、药皮要及时清理。
在人员出入的楼梯、平台表面焊缝要打磨平滑。
