亿升磁悬浮鼓风机说明书
亿升磁悬浮鼓风机说明书一、产品概述亿升磁悬浮鼓风机是一种高效、节能、低噪音的风机设备。
它采用先进的磁悬浮技术，能够实现无接触悬浮运转，减少了能量损耗和摩擦噪音，提高了风机的运行效率和稳定性。
该鼓风机广泛应用于工业生产中的通风、换气、冷却等场景。
二、产品特点1. 磁悬浮技术：采用磁悬浮轴承和磁悬浮驱动器，实现无接触悬浮运转，消除了传统轴承的摩擦和磨损，降低了能量损耗和噪音产生。
2. 高效节能：磁悬浮鼓风机采用高效设计，能够在满足风量需求的前提下，降低能耗，节约能源成本。
3. 低噪音：磁悬浮技术消除了传统鼓风机的机械噪音，使得该鼓风机在运行时噪音很低，不会对生产环境和工作人员造成干扰。
4. 运行稳定：磁悬浮鼓风机采用先进的控制系统，能够自动调节风量和运行状态，保持稳定的工作状态。
5. 维护便捷：磁悬浮鼓风机的悬浮部件无需润滑和维护，减少了维护成本和工作人员的维护工作量。
三、使用注意事项1. 安装：在安装磁悬浮鼓风机时，应保证设备的稳固性，防止振动和共振现象的发生。
同时，应留有足够的空间，方便维护和清洁。
2. 电源：使用前请确保电源电压和频率与产品标牌一致，接地线应连接良好，确保安全使用。
3. 清洁：定期清洁鼓风机的外壳和进风口，防止灰尘和杂物进入风机内部，影响风机的正常运行。
4. 维护：定期检查鼓风机的运行状态，如果发现异常情况，应及时联系售后服务人员进行维修和处理。
四、技术参数1. 风量范围：根据不同型号，风量范围从1000立方米/小时至10000立方米/小时不等。
2. 风压范围：根据不同型号，风压范围从1000帕至5000帕不等。
3. 电源电压：根据不同型号，电源电压范围从220V至380V不等。
4. 功率：根据不同型号，功率范围从1千瓦至10千瓦不等。
5. 噪音：根据不同型号，噪音范围从60分贝至80分贝不等。
五、应用领域亿升磁悬浮鼓风机广泛应用于工业生产中的通风、换气、冷却等场景。
例如，它可用于工厂车间的通风换气，保持空气流通，改善工作环境；也可用于冷却设备，提高设备的工作效率和寿命；此外，在食品加工、化工生产、医药制造等领域也有广泛应用。
磁悬浮鼓风机教学内容
磁悬浮鼓风机教学内容
磁悬浮鼓风机
精品文档
磁悬浮鼓风机
一、什么是磁悬浮鼓风机？
磁悬浮离心鼓风机（magnetic levitation blower）是采用磁悬浮轴承的透平设备的一种。
其主要结构是鼓风机叶轮直接安装在点击轴延伸端上，而转子被垂直悬浮于主动式磁性轴承控制器上。
不需要增速器及联轴器，实现由高速电机直接驱动，由变频器来调速的单机高速离心鼓风机。
该类风机采用一体化设计，其高速电机、变频器、磁性轴承控制系统和配有微处理器控制盘等均采用一体设计和集成。
其核心是磁悬浮轴承和永磁电机技术。
结构示意图如下：
二、磁悬浮鼓风机有哪些优势？
（1）高效节能：采用磁悬浮控制技术，无摩擦损失和机械损失，实现了高转速无极变转速调节，同时具有低噪音、低振动的特性；
（2）采用智能变频控制系统，可根据外界因素变化通过调节转速，实现压力和流量变化；
（3）具有喘振预测、实时报警、故障预判的功能；
（4）图形菜单操作，人机界面友好；
（5）运行状态全过程实时远程监控；
（6）具有存储、记忆和远程采集控制功能。
三、磁悬浮鼓风机主要生产企业
1. 国外主要制造企业
（1）德国Piller Power Systems GmbH公司：主要生产用于下
列领域的风机：通用设备制造、化学工业工业焚烧炉、电站/钢铁工业、排蒸汽压缩机、石化工业、污水处理工业、标准产品系列等。
（2）芬兰艾伯斯集团(简称ABS)： ABS集团是全球污水解决方案供应商，能够提供泵、搅拌器、搅拌机、曝气系统、鼓风机、控制和监视系统以及服务
收集于网络，如有侵权请联系管理员删除。

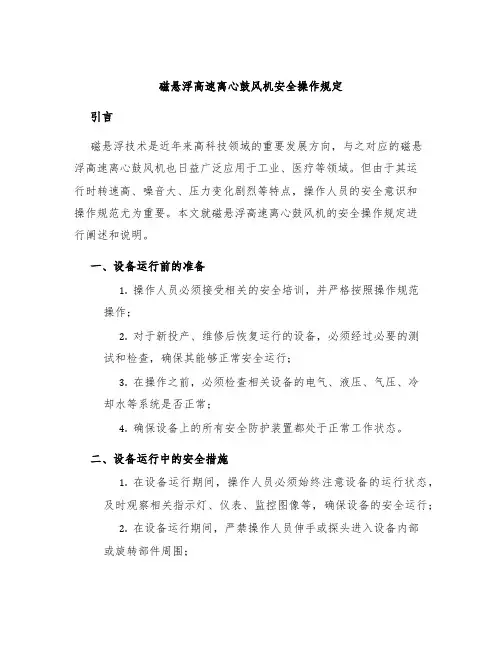

磁悬浮高速离心鼓风机安全操作规定
磁悬浮高速离心鼓风机安全操作规定引言磁悬浮技术是近年来高科技领域的重要发展方向，与之对应的磁悬浮高速离心鼓风机也日益广泛应用于工业、医疗等领域。
但由于其运行时转速高、噪音大、压力变化剧烈等特点，操作人员的安全意识和操作规范尤为重要。
本文就磁悬浮高速离心鼓风机的安全操作规定进行阐述和说明。
一、设备运行前的准备1.操作人员必须接受相关的安全培训，并严格按照操作规范操作；2.对于新投产、维修后恢复运行的设备，必须经过必要的测试和检查，确保其能够正常安全运行；3.在操作之前，必须检查相关设备的电气、液压、气压、冷却水等系统是否正常；4.确保设备上的所有安全防护装置都处于正常工作状态。
二、设备运行中的安全措施1.在设备运行期间，操作人员必须始终注意设备的运行状态，及时观察相关指示灯、仪表、监控图像等，确保设备的安全运行；2.在设备运行期间，严禁操作人员伸手或探头进入设备内部或旋转部件周围；3.如果发现设备有异常情况，如噪声过大、振动异常、温度过高等，应立即停机检查；4.在设备运行期间，禁止随意开启设备的任何防护装置，如安全门、栅栏、警示灯等；5.禁止在设备周围留置杂物、异物，确保周围环境清洁、整洁。
三、设备停机后的检查和维护1.停机后，操作人员必须再次检查设备的各项安全防护装置是否处于正常状态，并确保设备上电源已经切断；2.如果设备的各项参数、指标均处于正常范围之内，操作人员应及时清洗设备表面及周围的杂物；3.对设备的日常维护、保养，应按照设备制造商的操作手册要求进行；4.定期对设备进行全面维护、保养，以确保其性能、可靠性、安全性等方面的要求。
四、设备的安全管理1.设备必须经过定期的检查和测试，以确保其性能、可靠性和安全性；2.对于设备的日常管理，应制定详细的管理规定，并建立相应的档案；3.针对操作人员的安全培训，应定期进行，并建立培训证书档案；4.在实际操作中，应建立相应的安全意识和安全行为档案。
五、结论磁悬浮高速离心鼓风机的安全操作非常重要，必须严格按照操作规范进行，确保设备的正常运行和操作人员的安全。
磁悬浮鼓风机安全操作规程
磁悬浮鼓风机安全操作规程1. 引言磁悬浮鼓风机是一种高效、稳定的风机设备，广泛应用于工业生产和环境控制领域。
为了保证磁悬浮鼓风机的正常运行和操作人员的安全，特制定本文档，明确磁悬浮鼓风机的安全操作规程。
2. 前提条件在操作磁悬浮鼓风机之前，操作人员必须具备以下条件：•在相关领域具备相关的知识和技能；•掌握磁悬浮鼓风机的工作原理和性能参数；•理解和熟悉磁悬浮鼓风机的安全操作规程。
3. 安全操作规程3.1. 空气供应确保磁悬浮鼓风机接收到适宜的空气供应，遵循以下步骤：1.检查空气供应管道和配件是否完好无损；2.打开空气供应阀门，确保空气流量稳定；3.监测空气供应压力，不得超过磁悬浮鼓风机的额定压力。
3.2. 能源供应确保磁悬浮鼓风机接收到适宜的能源供应，遵循以下步骤：1.确认磁悬浮鼓风机接入的电源电压和频率与设备要求匹配；2.检查电源线路、插头和插座是否正常工作；3.将电源线正确地连接到磁悬浮鼓风机的电源接口；4.打开电源开关，确保磁悬浮鼓风机处于工作状态。
3.3. 运行前检查在磁悬浮鼓风机运行之前，进行以下检查操作：1.检查磁悬浮鼓风机外观是否完好，没有损坏或松动的部件；2.检查磁悬浮鼓风机转子的旋转是否顺畅，没有异常声音或卡阻；3.确定磁悬浮鼓风机的送风口和排风口没有堵塞；4.检查磁悬浮鼓风机的滚动轴承和磁悬浮轴承是否正常工作。
3.4. 正常运行在磁悬浮鼓风机正常运行时，请遵循以下操作规程：1.严禁尝试打开或操作磁悬浮鼓风机的内部组件；2.避免磁悬浮鼓风机长时间超负荷运行，应合理分配工作负荷；3.定期检查磁悬浮鼓风机的工作状态和性能参数；4.尽量避免磁悬浮鼓风机与其他设备或物体接触；5.在发现任何异常情况时，立即关闭磁悬浮鼓风机并及时进行维修。
4. 应急措施在突发情况下，应按照以下步骤采取应急措施：1.立即关闭磁悬浮鼓风机的电源开关；2.若有火灾发生，应及时报警并采取适当的灭火措施；3.避免直接接触磁悬浮鼓风机的运转部件；4.呼叫专业人员进行设备检修和维护；5.在紧急情况下，按照现场要求进行人员疏散。
磁悬浮离心鼓风机技术
精品整理
磁悬浮离心鼓风机技术
一、技术详情
基本原理采用磁悬浮轴承技术，两个径向轴承通过磁场力使主轴悬浮，彻底消除摩擦，实现高速运转，一个轴向轴承起到推力盘作用。
设有保护轴承，间隙小于磁轴承间隙，可以在停机时为主轴提供支撑。
本身实现高速运转，从而省去增速齿轮及传动机构，直接与叶轮直连，实现高效运转。
二、技术优势
采用磁悬浮高速永磁电机与风机叶轮直连，省却机械传动损失；具有多机联动功能，可以精确匹配现场工况，多机联动控制，节省能源消耗；具有精确曝气功能，依据现场水质，精确控制曝气量，提高曝气效率，促进污水处理。
三、适用范围
可以广泛应用于市政污水以及食品发酵、皮革化工、造纸印染、生物医药等行业污水处理。
四、工艺流程
首先是进行磁悬浮轴承的硬件研发设计及控制系统设计工作，之后进行磁悬浮高速电机的设计，其中包括转子动力学核算、有限元分析、电机控制设计、冷却方案设计等，最后对风机叶轮进行三元流分析设计，形成与电机匹配的高效叶轮，最终完成鼓风机整机配装。
磁悬浮教案
磁悬浮教案一、教学目标1.了解磁悬浮的基本原理和应用；2.掌握磁悬浮的实验方法和步骤；3.培养学生的实验操作能力和科学思维能力。
二、教学内容1. 磁悬浮的基本原理磁悬浮是一种利用磁力使物体悬浮在空中的技术。
它的基本原理是利用磁场的相互作用，使物体在磁场中产生浮力，从而实现物体的悬浮。
磁悬浮技术广泛应用于高速列车、风力发电机、磁悬浮轴承等领域。
2. 磁悬浮实验方法和步骤实验材料•磁铁•铁块•电池•电线•电动机实验步骤1.将磁铁固定在电动机的轴上；2.将铁块放在磁铁上方，使其悬浮在空中；3.连接电池和电动机，使电动机转动；4.观察铁块的运动状态。
3. 磁悬浮的应用磁悬浮技术广泛应用于高速列车、风力发电机、磁悬浮轴承等领域。
其中，高速列车是磁悬浮技术的典型应用之一。
磁悬浮列车利用磁悬浮技术，使列车在轨道上悬浮，从而减少了与轨道的摩擦，提高了列车的运行速度和安全性。
三、教学方法本课程采用讲授和实验相结合的教学方法。
首先，通过讲解磁悬浮的基本原理和应用，让学生了解磁悬浮技术的重要性和实用性。
然后，通过实验，让学生亲身体验磁悬浮技术的神奇之处，培养学生的实验操作能力和科学思维能力。
四、教学评价本课程的教学评价主要包括两个方面：学生的实验操作能力和科学思维能力。
通过实验，学生能够掌握磁悬浮的实验方法和步骤，提高实验操作能力；同时，通过讲解磁悬浮的基本原理和应用，培养学生的科学思维能力，提高学生的创新能力和实践能力。
五、教学反思本课程的教学反思主要包括两个方面：教学内容和教学方法。
在教学内容方面，本课程的内容较为简单，可以适当增加一些深入的内容，提高学生的学习兴趣和学习效果；在教学方法方面，可以采用更加灵活多样的教学方法，如小组讨论、课堂演示等，提高教学效果和学生的参与度。
气悬浮离心鼓风机使用手册说明书
气悬浮离心鼓风机使用手册V20200103⚫高效⚫无油⚫长寿命⚫低噪音⚫智能控制⚫维护简单更多详情请访问欢迎拨打全国服务电话400-616-8996目录第一章安全须知 (3)第一节警示标志 (3)第二节常规安全措施 (4)第二章产品概述 (5)第一节型号分类 (5)第二节产品构造 (5)第三节鼓风机选型参数 (6)第三章安装 (7)第一节鼓风机使用环境 (7)第二节鼓风机安装 (7)第三节管路安装 (7)第四节设备安装 (8)第五节所需标准件 (9)第六节电气安装 (9)第四章操作说明 (10)第一节紧急停止 (10)第二节首次启动 (10)第三节控制模式 (10)第四节参数设置 (11)第五节控制方式 (14)第六节操作程序 (14)第五章维护与检修 (16)第一节维护安排 (16)第二节过滤棉更换周期 (16)第三节故障信息 (17)第六章免责 (20)第一章安全须知本气悬浮离心鼓风机中的机械部件转速非常高，其电器部件也具有很高电压。
不正确或不适当的运行或维护，可能会导致设备损坏、使用者的伤亡或重大的财产损失。
因此在安装、操作或进行任何维护前，请务必仔细阅读本文。
第一节警示标志为了您的人身安全，请对下列安全标示予以高度注意。
黄色警告标识如果操作不当，将会导致严重的人身伤害，死亡或是重大的财产损失。
如果操作不当，可能会被高压电击伤，甚至死亡。
如果操作不当，可能会被气悬浮离心鼓风机出口管道的高温烫伤。
本设备转速非常高，请注意操作安全。
为预防触电，在接通电源之前请务必连接好接地端子。
红色禁止标识本气悬浮鼓风机属精密设备，转速非常高，请勿擅自打开机箱处理。
本气悬浮鼓风机的旋转方向是一定的，严禁反转。
本鼓风机顶盖处禁止站人或者摆放重物。
蓝色指令标识本设备有一定的声响，请佩戴护耳器。
必须保持过滤棉与机内清洁。
必要时，用软布配合吸尘器清理。
操作者必须按照操作规程进行操作。
调整三相电相序，使之按照示意方向旋转。
磁悬浮鼓风机操作规程
磁悬浮鼓风机操作规程（一）运行前的准备1.确保电机冷水机水箱内有不低于“低液位”的冷却剂（无水乙二醇）。
可以通过查看“报警显示”里的报警信息是否有这条报警来进行判断。
如果“报警信息”里没有液位低、极低报警，即为正常。
2.将鼓风机排气管路上的“手动蝶阀手轮”逆时针旋转直至无法转动为止，阀门为全开位置，此时“开关标识”指向OPEN。
3.开启本台磁悬浮鼓风机的时候，应确保同一放空管路上其他风（如放空管路上没有其他风机则不考虑此项）机的放空阀的开度为0%。
4.将风机进线电源正常合闸（在配电房侧），然后将风机侧面主空开合闸，如下图5.在配电柜内向上合上“ PLC 柜上电开关QF0和UPS电源开关QF1。
6.按下控制柜内“UPS 开关”按钮。
UPS 通电后“UPS 指示灯”亮并且UPS风扇运转（UPS有响声），并且PLC模块通电、模块指示灯点亮。
*当 PLC 柜意外断电时，UPS 开始供电此时指示灯闪烁，维修人员应在断电状况发生后及时停机，以免UPS电源耗尽损坏机器设备。
7.给风机主回路送电后，变频器通电，在“控制面板”上观察，若只有数字显示则表示正常，若显示带字母符号则查询变频器手册的故障代码说明。
8.合上PLC柜内其他所有“断路器开关”。
9.完成上述工作后，触摸屏主页上“报警信息”为： Normal，当出现类似 3001 这样的数字代码时可点击柜门上的“复位按钮”，若点完复位后无法复位该故障代码，请参考说明书P32-34。
10.检查“就地\远程切换旋钮”上的显示是否为“就地”，当不为“就地”时，保证该旋钮为“就地”状态。
当我们选择“就地/远程”旋钮的时候，HMI触摸屏主页上的就地/远程显示也随着选择而改变状态（目前机型切换状态需在系统设置里设定）（二）开机程序按下柜门上的“启动按钮”，启动指示绿灯亮。
这时程序会依次自动执行以下步骤：1.启动电机风冷、水冷。
2.放空阀开度到95%，3.“主轴状态”由红色框变为绿色框，且框内字幕由“主轴落下”变为“主轴悬浮”，鼓风机开始启动。
