作业3金属材料参考答案
金属材料学作业及答案
1、钢的强化机制主要有哪四种？其中哪一种对钢的性能贡献既提高强度又改善钢的塑韧性？答①细晶强化：②固溶强化：③弥散强化（沉淀强化）：④相变强化;⑤位错强化。
细晶强化对钢的性能贡献既提高强度又改善钢的塑韧性。
2、提高钢淬透性的作用是什么？Gr15钢是一种什么钢？其中Cr的质量分数是多少？滚动轴承钢的碳化物不均匀性是指什么？答淬透性是指钢淬火时获得马氏体厚度的难易程度。
提高淬透性的作用是获得均匀的组织，满足力学性能要求。
Gr15钢是一种轴承钢。
含碳量为1.3%--1.65%。
滚动轴承钢中碳化物不均匀性主要指碳化物网状，碳化物带状和碳化物液析。
3、选择零件材料的一般原则是什么？答：选择零件材料的一般原则为：满足力学性能要求、良好的工艺性能、经济性。
4、在一般钢中，为什么要严格控制钢中杂质元素及S和P的含量？答：S能形成FeS，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS会熔化，所以易产生热脆；P能形成Fe3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。
5、高速钢有很好的红硬性，为什么？高速钢为什么不宜制造热锤煅模？答：高速钢具有很好的红硬性，主要是因为高速钢中含有Co, W，Mo, V等元素，Co元素能溶入于奥氏体中，增加钢材的红硬性，而W, Mo， V等元素与碳结合生成特殊碳化物，这些碳化物具有高熔点，分布在基体上，使得高速钢具有红硬性。
高速钢虽有高的耐磨性、红硬性，但韧性比较差、在较大冲击力下抗热疲劳性能比较差，高速钢没有能满足热锤锻模服役条件所需要高韧性和良好热疲劳性能的要求。
6、高速钢为什么淬火后要进行三次回火？请说明理由。
答：当回火温度500～600℃之间时，残余应力松弛，基体中析出了部分碳化物，使残余奥氏体中合金元素及碳含量下降，Ms点升高。
这种贫化的残余奥氏体，在回火后的冷却过程中，转变为马氏体，使钢的硬度也有所提高。
为了降低残余奥氏体量，需增加回火冷却次数，三次回火后残余奥氏体量完全转变。
金属材料作业习题和答案
1．根据 Fe-FeC 相图，说明产生下列现象的原因：31）含碳量为 1.0% 的钢比含碳量为 0.5% 的钢硬度高；答：钢中随着含碳量的增加，渗碳体的含量增加，渗碳体是硬脆相，因此含碳量为 1.0% 的钢比含碳量为 0.5% 的钢硬度高。
2）在室温下，含碳 0.8% 的钢其强度比含碳 1.2% 的钢高；答：因为在钢中当含碳量超过1.0%时，所析出的二次渗碳体在晶界形成连续的网络状，使钢的脆性增加，导致强度下降。
因此含碳 0.8% 的钢其强度比含碳 1.2% 的钢高。
3）在 1100℃，含碳 0.4% 的钢能进行锻造，含碳 4.0% 的生铁不能锻造；答：在 1100℃时，含碳 0.4% 的钢的组织为奥氏体，奥氏体的塑性很好，因此适合于锻造；含碳 4.0% 的生铁的组织中含有大量的渗碳体，渗碳体的硬度很高，不适合于锻造。
4）绑轧物件一般用铁丝（镀锌低碳钢丝），而起重机吊重物却用钢丝绳（用 60 、 65 、 70 、75 等钢制成）；答：绑轧物件的性能要求有很好的韧性，因此选用低碳钢有很好的塑韧性，镀锌低碳钢丝；而起重机吊重物用钢丝绳除要求有一定的强度，还要有很高的弹性极限，而60 、 65 、 70 、 75钢有高的强度和高的弹性极限。
这样在吊重物时不会断裂。
5）钳工锯 T8 ， T10,T12 等钢料时比锯 10,20 钢费力，锯条容易磨钝；答：T8 ， T10,T12属于碳素工具钢，含碳量为0.8%，1.0%，1.2%，因而钢中渗碳体含量高，钢的硬度较高；而10,20钢为优质碳素结构钢，属于低碳钢，钢的硬度较低，因此钳工锯 T8 ， T10,T12 等钢料时比锯 10,20 钢费力，锯条容易磨钝。
6）钢适宜于通过压力加工成形，而铸铁适宜于通过铸造成形。
答：因为钢的含碳量范围在0.02%~2.14%之间，渗碳体含量较少，铁素体含量较多，而铁素体有较好的塑韧性，因而钢适宜于压力加工；而铸铁组织中含有大量以渗碳体为基体的莱氏体，渗碳体是硬脆相，因而铸铁适宜于通过铸造成形。

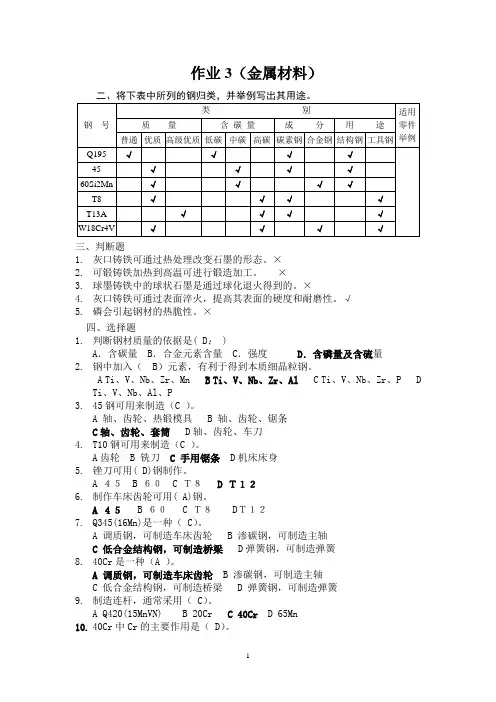

作业3金属材料参考答案
作业3（金属材料）三、判断题1.灰口铸铁可通过热处理改变石墨的形态。
×2.可锻铸铁加热到高温可进行锻造加工。
×3.球墨铸铁中的球状石墨是通过球化退火得到的。
×4.灰口铸铁可通过表面淬火，提高其表面的硬度和耐磨性。
√5.磷会引起钢材的热脆性。
×四、选择题1.判断钢材质量的依据是( D； )A．含碳量 B．合金元素含量 C．强度D．含磷量及含硫量2.钢中加入（B）元素，有利于得到本质细晶粒钢。
A Ti、V、Nb、Zr、MnB Ti、V、Nb、Zr、AlC Ti、V、Nb、Zr、P DTi、V、Nb、Al、P3.45钢可用来制造（C ）。
A 轴、齿轮、热锻模具B 轴、齿轮、锯条C轴、齿轮、套筒 D轴、齿轮、车刀4.T10钢可用来制造（C ）。
A齿轮 B 铣刀 C 手用锯条 D机床床身5.锉刀可用( D)钢制作。
A ４５B ６０C Ｔ８D Ｔ１２6.制作车床齿轮可用( A)钢。
A ４５B ６０C Ｔ８ DＴ１２7.Q345(16Mn)是一种（ C）。
A 调质钢，可制造车床齿轮B 渗碳钢，可制造主轴C 低合金结构钢，可制造桥梁 D弹簧钢，可制造弹簧8.40Cr是一种（A ）。
A 调质钢，可制造车床齿轮B 渗碳钢，可制造主轴C 低合金结构钢，可制造桥梁D 弹簧钢，可制造弹簧9.制造连杆，通常采用（ C）。
A Q420(15MnVN)B 20CrC 40CrD 65Mn10.40Cr中Cr的主要作用是（ D）。
A 提高耐蚀性B 提高回火稳定性及固溶强化FC 提高切削性D 提高淬透性及固溶强化F11.20CrMnTi中Ti的作用是（ B）。
A 提高抗晶界腐蚀的能力B 防止渗碳时奥氏体晶粒长大C 提高淬透性D 固溶强化铁素体12.20CrMnTi是一种（ B）。
A 低合金结构钢，可制造桥梁B 渗碳钢，可制造齿轮C 不锈钢，可制造耐酸容器D 调质钢，可制造齿轮38CrMoAl13.制造汽车板簧采用（A ）。

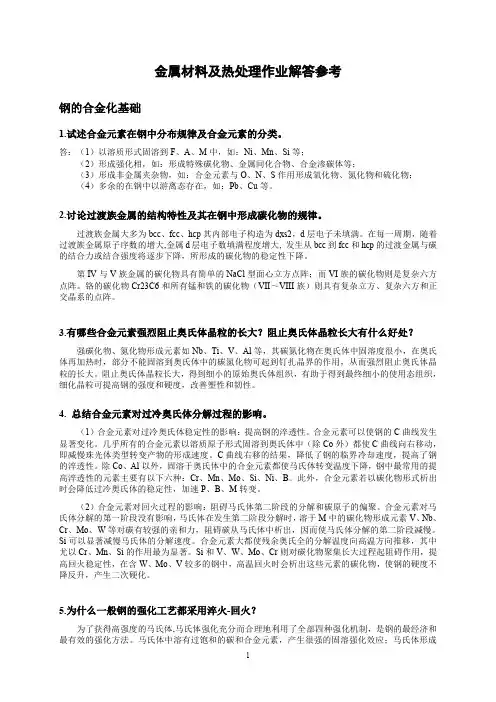

曹建春_金属材料及热处理作业解答参考
第 IV 与 V 族金属的碳化物具有简单的 NaCl 型面心立方点阵；而 VI 族的碳化物则是复杂六方 点阵。铬的碳化物 Cr23C6 和所有锰和铁的碳化物（VII～VIII 族）则具有复杂立方、复杂六方和正 交晶系的点阵。
3.有哪些合金元素强烈阻止奥氏体晶粒的长大？阻止奥氏体晶粒长大有什么好处？
强碳化物、氮化物形成元素如 Nb、Ti、V、Al 等，其碳氮化物在奥氏体中固溶度很小，在奥氏 体再加热时，部分不能固溶到奥氏体中的碳氮化物可起到钉扎晶界的作用，从而强烈阻止奥氏体晶 粒的长大。阻止奥氏体晶粒长大，得到细小的原始奥氏体组织，有助于得到最终细小的使用态组织， 细化晶粒可提高钢的强度和硬度，改善塑性和韧性。
5.为什么一般钢的强化工艺都采用淬火-回火？
为了获得高强度的马氏体,马氏体强化充分而合理地利用了全部四种强化机制，是钢的最经济和 最有效的强化方法。马氏体中溶有过饱和的碳和合金元素，产生很强的固溶强化效应；马氏体形成
1
时产生高密度位错，位错强化效应很大；奥氏体转变为马氏体时，形成许多极细小的、取向不同的 马氏体束，产生细晶强化效应。因此淬火马氏体具有很高的硬度，但脆性较大。淬火得到的马氏体 是非平衡的不稳定组织，若在使用过程中向近平衡组织转变会导致性能及尺寸精度降低，因此淬火 钢必须经过回火处理。淬火后回火，马氏体中析出细碳化物粒子，间隙固溶强化效应大大减小，但 产生强烈的析出强化效应。由于基本上保持了淬火态的细小晶粒，较高密度的位错及一定的固溶强 化作用，所以回火马氏体仍具有很高的强度，并且因间隙固溶引起的脆性减轻，韧性还大大改善。
2014-2015学年高中化学必修1(人教版)课后作业 3-3 用途广泛的金属材料 Word版含解析
课后作业限时：45分钟满分：100分一、选择题(每小题3分，共39分。
)1. 有关合金的叙述正确的是()A. 合金的密度比各成分金属小B. 合金的抗腐蚀性能都很好C. 合金的导电性能比成分金属强D. 多数合金比成分金属熔点低，硬度大2. 下列说法正确的是()A. 青铜是我国使用最早的合金，也是目前使用最广泛的合金B. 不管哪种铜合金都含有铜元素，所以它们的性质也和金属铜一样C. 我们日常生活中用到的铜合金制品主要是黄铜制的D. 各种铜合金都有良好的导电、导热性3. 下列物质中，不属于合金的是()A. 硬铝B. 黄铜C. 钢铁D. 水银4. 用于飞机制造业的重要材料是()A. Mg－Al合金B. Cu－Sn合金C. Al－Si合金D. 不锈钢5. 选用金属材料时，以下方面需要考虑的是()①主要用途②物理性质、化学性质③价格④加工难度⑤日常维护⑥环境保护A. ①②③B. ③④⑤C. ①⑤⑥D. ①②③④⑤⑥6. (双选)根据下列金属的熔沸点：A. Cu与NaB. Fe与CuC. Fe与NaD. Al与Na7. 我国在春秋战国时期，就懂得将白铁退火处理得到相当于铸钢的武器(如锋利的宝剑)，这一技术要比欧洲早近两千年，那么白铁退火处理的主要作用是()A. 除硫、磷杂质B. 适当降低了含碳量C. 掺进合金元素D. 改善表面的结构性质8．合金与纯金属制成的金属材料相比，优点是()①合金的硬度一般比它的各成分金属的大②一般地，合金的熔点比它的各成分金属的更低③改变原料的配比、改变生成合金的条件，可以得到具有不同性能的合金④合金比纯金属的导电性能更强⑤合金比纯金属的应用范围更广泛A．①②③⑤B．②③④C．①②④D．①②④⑤9．(双选)某金属与盐酸反应时，生成H2的质量与消耗金属质量的关系如下图所示，此金属可能是()A．纯锌B．纯铁C．镁锌合金D．铜铁合金10．碲锌镉(Te－Zn－Cd)晶体可以用于制造红外探测器的基础材料，下列有关它的叙述中不正确的是()A．它是由Te、Zn、Cd按一定比例混合而成的，无固定的熔、沸点B．它易导电、导热，具有延展性C．它的熔沸点比Zn的低D．它的硬度和强度比Cd的大11. 铝镁合金因坚硬、轻巧、美观、洁净、易于加工而成为新型建筑、装潢材料，主要用于制作窗框、卷帘门、防护栏等，下列与这些用途无关的性质是()A. 不易生锈B. 导电性好C. 密度小D. 强度高12．被视为中国艺术品之极品的近百件中国古代青铜器和玉器，于2010年11月20日在美国华盛顿著名的国家级亚洲主题艺术博物馆——弗利尔美术馆面向公众开放。
《金属材料》分层作业(解析版)
课题1 金属材料【基础练习】1. 铁是一种应用广泛的金属，下列有关铁的说法中，正确的是( )A．铁丝在氧气中燃烧生成氧化铁B．铁在自然界中以单质形式存在C．铁是地壳里含量最多的金属元素D．用铁锅炒菜可使食物中增加微量铁元素【答案】D【解析】A项铁丝在氧气中燃烧生成四氧化三铁，B项铁在自然界多数以化合物形式存在，C 项地壳中含量最多的金属元素是铝，D项用铁锅炒菜可使食物中增加人体必需的微量铁元素是正确的。
2. 金属有关的说法正确的是（）A．生铁和钢都是铁的合金B．废旧电池可以随意丢弃，不会对环境造成污染C．银的导电性比铜强，所以一般用银作电线D．铁矿石在地壳中含量最丰富，可以随意开采【答案】A【解析】A项生铁和钢都是铁和碳的合金，B项废旧电池中含有会污染环境的重金属，C项银的导线性虽然强但是由于价格昂贵一般不用银做电线，D项为保护铁资源，应合理开采铁矿石。
3. 金属材料的性质在很大程度上决定了它们的用途。
下列说法中不正确的是( )A．不锈钢抗腐蚀性好，常用于制造医疗器械B．铁具有良好的导热性，可以用于制造炊具C．铝合金轻而坚韧，可作汽车、飞机和火箭的材料D．铅锑合金的熔点较低、电阻率较大，常用于制成发热体【答案】D【解析】D项铅锑合金熔点低，不适宜制成发热体。
4. 金属材料的性质在很大程度上决定了它们的用途。
下列说法中不正确的是( )A．不锈钢抗腐蚀性好，常用于制造医疗器械B．铁具有良好的导热性，可以用于制造炊具C．铝合金轻而坚韧，可作汽车、飞机和火箭的材料D．铅锑合金的熔点较低、电阻率较大，常用于制成发热体【答案】D【解析】D项铅锑合金熔点低，不适宜制成发热体。
5. 常温下为紫红色固体的是（）A．锌B．铁C．铜D．银【答案】C【解答】A、锌在常温下为银白色固体，选项错误。
B、铁在常温下为银白色固体，选项错误。
C、铜在常温下为紫红色固体，选项正确。
D、银在常温下为银白色固体，选项错误。
故选：C。
6. 金可制成金箔，拉成金丝，说明金具有良好的（）A. 导电性B. 延展性C. 导热性D. 抗腐蚀性【答案】B【解析】金子被压成薄薄的金箔、被拉成几十上百倍长度的金丝，这些都表明金具有良好的延展性。
(完整word版)金属材料学课后习题答案
第一章1.为什么说钢中的S、P杂质元素在一般情况下总是有害的？答：S、P会导致钢的热脆和冷脆，并且容易在晶界偏聚，导致合金钢的第二类高温回火脆性，高温蠕变时的晶界脆断。
S能形成FeS，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS会熔化，所以易产生热脆；P能形成Fe3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。
2.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？答：简单点阵结构和复杂点阵结构简单点阵结构的特点：硬度较高、熔点较高、稳定性较好；复杂点阵结构的特点：硬度较低、熔点较低、稳定性较差。
3.简述合金钢中碳化物形成规律。
答：①当rC/rM>0.59时，形成复杂点阵结构；当rC/rM<0.59时，形成简单点阵结构；②相似者相溶：完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般K都能溶解其它元素，形成复合碳化物。
③NM/NC比值决定了碳化物类型④碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难；⑤强碳化物形成元素优先与碳结合形成碳化物。
4.合金元素对Fe-C相图的S、E点有什么影响？这种影响意味着什么？答：A形成元素均使S、E点向_____移动，F形成元素使S、E点向_____移动。
S点左移意味着_____减小，E点左移意味着出现_______降低。
（左下方；左上方）（共析碳量；莱氏体的C量）5.试述钢在退火态、淬火态及淬火-回火态下，不同合金元素的分布状况。
答：退火态：非碳化物形成元素绝大多数固溶于基体中，而碳化物形成元素视C和本身量多少而定。
优先形成碳化物，余量溶入基体。
淬火态：合金元素的分布与淬火工艺有关。
溶入A体的因素淬火后存在于M、B中或残余A中，未溶者仍在K中。
回火态：低温回火，置换式合金元素基本上不发生重新分布；>400℃，Me开始重新分布。
非K形成元素仍在基体中，K形成元素逐步进入析出的K中，其程度取决于回火温度和时间。
广州大学工程材料3金属材料答案
第三章一、名词解释。
合金钢回火稳定性二次硬化回火脆性铸铁青铜黄铜二、填空题。
1、一些含有合金元素Ni 、Cr 和Mn 的钢容易产生第二类回火脆性，为了消除第二类回火脆性，可采用同时含有合金元素Mo和W 的钢。
2、合金元素中，碳化物形成元素有Fe 、Mn 、Cr 、Mo 等。
3、除Co 、Al 外，几乎所有的合金元素都使Ms、Mf点下降，因此淬火后相同碳质量分数的合金钢比碳钢残余奥氏体，使钢的硬度。
4、促进晶粒长大的元素有Mn 、P 等。
5、按钢中合金元素含量，可将合金钢分为低合金钢、中合金钢和高合金钢三类。
6、合金钢中常用来提高淬透性的合金元素有Cr 、Mn 、Ni 、Si 和B 五种，其中作用最大的是Cr 。
7、20钢是优质碳素结构钢，可以制造冲压件及焊接件。
8、20CrMnT钢是中淬透性合金渗透钢，可以制造汽车、拖拉机上的重要零件。
9、9SiCr是冷作模具钢，可以制造冷作模具。
10、CrWMn是冷作模具钢，可以制造冷作模具。
11、5CrMnMo是热作模具钢，可以制造热锻模钢。
12、Cr12MoV是冷作模具钢，可以制造冷作模具。
13、T12是碳素工具钢，可以制造锉刀、挂刀等刃具。
14、16Mn是低合金高强度结构钢，可以制造桥梁、船舶、车辆等结构钢。
15、40Cr是低淬透性合金调质钢，可以制造一般尺寸的重要零件。
16、60Si2Mn是合金弹簧钢，可以制造汽车、拖拉机上的板簧和螺旋弹簧。
17、GCr15钢铬弹簧钢，可以制造冷冲模、量具、丝锥等。
18、1Cr13是马氏体不锈钢，可以制造韧性要求较高的紧固件、叶片等。
19、1Cr18Ni9Ti是奥氏体不锈钢，可以制造耐酸容器、抗磁仪表、医疗器械。
20、ZGMn13是高锰钢，可以制造车履带、铁轨分道叉。
21、20CrMnTi是中淬透性合金渗透钢，Cr、Mn的主要作用是，Ti的主要作用是阻碍渗碳时奥氏体晶粒长大；增加渗碳层，提高研磨性，热处理的工艺是渗碳后直接淬火，再低温回火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业3（金属材料）
三、判断题
1.灰口铸铁可通过热处理改变石墨的形态。
×
2.可锻铸铁加热到高温可进行锻造加工。
×
3.球墨铸铁中的球状石墨是通过球化退火得到的。
×
4.灰口铸铁可通过表面淬火，提高其表面的硬度和耐磨性。
√
5.磷会引起钢材的热脆性。
×
四、选择题
1.判断钢材质量的依据是( )
A．含碳量 B．合金元素含量 C．强度D．含磷量及含硫量
2.钢中加入（）元素，有利于得到本质细晶粒钢。
A Ti、V、Nb、Zr、Mn
B Ti、V、Nb、Zr、Al
C Ti、V、Nb、Zr、P D
Ti、V、Nb、Al、P
3.45钢可用来制造（）。
A 轴、齿轮、热锻模具
B 轴、齿轮、锯条
C轴、齿轮、套筒 D轴、齿轮、车刀
4.T10钢可用来制造（）。
A齿轮 B 铣刀 C 手用锯条 D机床床身
5.锉刀可用( )钢制作。
A ４５
B ６０
C Ｔ８
D Ｔ１２
6.制作车床齿轮可用( )钢。
A ４５
B ６０
C Ｔ８ DＴ１２
7.Q345(16Mn)是一种（）。
A 调质钢，可制造车床齿轮
B 渗碳钢，可制造主轴
C 低合金结构钢，可制造桥梁 D弹簧钢，可制造弹簧
8.40Cr是一种（）。
A 调质钢，可制造车床齿轮
B 渗碳钢，可制造主轴
C 低合金结构钢，可制造桥梁
D 弹簧钢，可制造弹簧
9.制造连杆，通常采用（）。
A Q420(15MnVN)
B 20Cr
C 40Cr
D 65Mn
10.40Cr中Cr的主要作用是（）。
A 提高耐蚀性
B 提高回火稳定性及固溶强化F
C 提高切削性
D 提高淬透性及固溶强化F
11.20CrMnTi中Ti的作用是（）。
A 提高抗晶界腐蚀的能力
B 防止渗碳时奥氏体晶粒长大
C 提高淬透性
D 固溶强化铁素体
12.20CrMnTi是一种（）。
A 低合金结构钢，可制造桥梁
B 渗碳钢，可制造齿轮
C 不锈钢，可制造耐酸容器
D 调质钢，可制造齿轮
38CrMoAl
13.制造汽车板簧采用（）。
A 65Mn,经淬火＋中温回火处理
B 65Mn,经淬火＋低温回火处理
C 20Mn2,经淬火＋中温回火处理
D 20Mn2,经淬火＋低温回火处理
14.GCr15是一种滚动轴承钢，其（）。
A 碳含量为1％，铬含量为15%
B 碳含量为0.1％，铬含量为15%
C 碳含量为1％，铬含量为1.5%
D 碳含量为0.1％，铬含量为1.5%
15.GCr15制造的滚珠，最终热处理工艺为（）。
A 淬火＋低温回火，组织为：M＋碳化物＋残余A
B 淬火＋高温回火，组织为：回火S＋碳化物＋残余A
C 淬火＋低温回火，组织为：回火M＋碳化物＋残余A
D 淬火＋高温回火，组织为：回火M＋碳化物＋残余A
16.9SiCr可制造（）。
A 板牙、丝锥、热锻模
B 绞刀、丝锥、热锻模
C板牙、丝锥、冷冲模 D板牙、热锻模、冷锻模
17.CrWMn是一种（）。
A 铁素体不锈钢
B 马氏体不锈钢 C耐热钢D冷作模具钢
18.W18Cr4V中C、W、Cr、V的含量大约为（）。
A 0.1%, 18%W, 4%Cr, 1%V
B 1%, 1%W, 18%Cr, 4%V
C 1%, 18%W, 4%Cr, 1%V
D 0.75%, 18%W, 4%Cr, 1%V
19.W18Cr4V钢的淬火温度和回火温度分别是（）。
A 1260～1280℃，560℃三次
B 840～860℃，560℃三次
C 1260～1280℃，200℃三次
D 840～860℃，200℃三次
20.W18Cr4V是一种高速钢，它可（）。
A 被车刀高速切削
B 制造高速运转的主轴
C 制造中速切削用刀具 D制造高速运转的轴承
21.（）都是不锈钢。
A 1Cr13, 1Cr17, GCr15
B 2Cr13, 20Cr, GCr15
C 1Cr13, 1Cr17, 1Cr18Ni9
D 1Cr13, 1Cr17, Cr12
22.0Cr18Ni19钢固溶处理的目的是（）。
A 增加塑性
B 提高强度 C提高韧性D提高耐蚀性
23.提高1Cr17钢强度的方法是（）。
A 形变强化
B 固溶强化
C 第二相强化
D 马氏体相变强化
24.制造耐酸容器，选用的材料和相应的热处理工艺是（）。
A 1Cr17, 淬火＋高温回火
B CrWMn, 固溶处理
C 1Cr18Ni9, 固溶处理
D 3Cr13, 固溶处理
25.热锻模应选用（）。
A 5CrNiMo, 调质处理
B 40CrNiMo, 调质处理
C 5CrNiMo, 淬火＋低温回火
D 40CrNiMo, 淬火＋低温回火
26.4Cr9Si2是一种（）。
A 低合金刃具钢，可制造板牙
B 马氏体不锈钢，可制造汽轮机叶片
C 热作模具钢，可制造热锻模D耐热钢，可制造汽车发动机排气阀
27.（）强烈促进石墨化。
A C, Si, S
B C, S
C C, Si
D S, Si
28.HT200中石墨的形态为（）。
A 片状
B 球状
C 团絮状 D蠕虫状
29.QT800-2可制造（）。
A 机床床身
B 炉底板
C 轴承座 D曲轴.
30.HT200可制造（）。
A汽缸、轴承座 B 连杆、机床床身 C 曲轴、螺钉 D连杆、曲轴31.含4％Ｃｕ的Ａｌ－Ｃｕ合金，经固溶处理后在室温放置，强度和硬度会明
显升高。
这种现象称为（）。
A 自然硬化
B 人工时效
C 自然强化D自然时效
32.铝合金进行时效时，时效温度越高，则（）。
A 时效速度越快，强度峰值越高
B 时效速度越快，强度峰值越低
C 强度峰值出现时间越长，强度峰值越高强度
D峰值出现时间越长，强度峰值越低
33.时效后的铝合金，在230～250摄氏度短时间加热后，快速水冷至室温时，
可以重新变软。
如再在室温放置，又能发生正常的自然时效。
这种现象称为（）。
A 回复
B 恢复C回归 D回升
34.3A21是一种（）。
A 防锈铝合金，不可热处理强化
B 防锈铝合金，可热处理强化
C 硬铝合金，不可热处理强化 D硬铝合金，可热处理强化
35.防锈铝合金（），可制造油箱、油管、铆钉。
A 抗蚀性高，塑性差，密度比纯铝低，强度比纯铝高
B 抗蚀性差，塑性好，密度比纯铝低，强度比纯铝低
C 抗蚀性差，塑性好，密度比纯铝低，强度比纯铝高
D抗蚀性高，塑性好，密度比纯铝低，强度比纯铝高
36.2A01是一种( )。
A 防锈铝合金，可通过时效提高强度和硬度
B防锈铝合金，不可通过时效提高强度和硬度
C 硬铝合金，可通过时效提高强度和硬度
D硬铝合金，不可通过时效提高强度和硬度
37.硬铝可制造( )。
A 曲轴、凸轮轴
B 螺旋桨叶片、铆钉 C油泵壳体 D 高强螺栓
38.ＺＬ105可制造( )。
A 铆钉
B 螺旋桨叶片
C 曲轴油D泵壳体
39.（）是一种单相黄铜，可制作散热器，导电零件。
A H62
B HCu62
C H80
D HCu80
40.QSn6.5-0.1是一种( )。
A 铝青铜
B 锡青铜 C锡基轴承合金 D铜锡轴承合金
41.铍青铜QBe2( ),可制造重要弹性元件、耐磨元件。
A 弹性极限高、疲劳极限高、抗蚀性差、耐磨性好
B 弹性极限高、疲劳极限高、抗蚀性好、耐磨性好
C 弹性极限高、疲劳极限低、抗蚀性差、耐磨性好
D 弹性极限高、疲劳极限低、抗蚀性好、耐磨性好
42.滑动轴承可用( )制造。
A GCr15
B ZL102
C ZChSnSb11-6
D 45钢。
