桥梁梁板吊装施工方案
桥梁梁板吊装方案

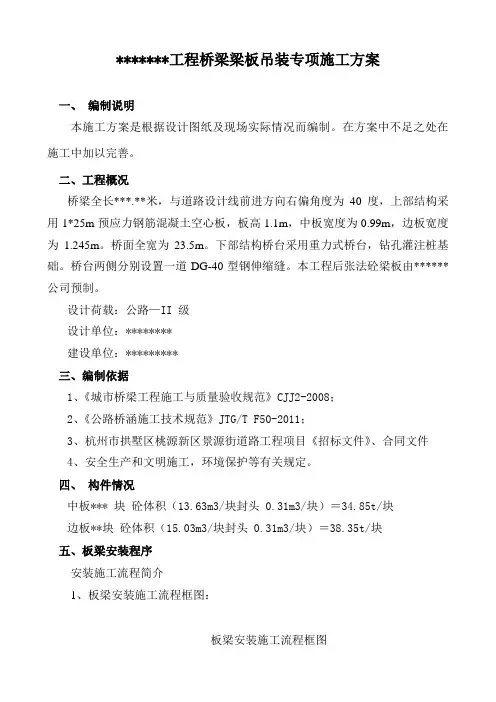

*******工程桥梁梁板吊装专项施工方案一、编制说明本施工方案是根据设计图纸及现场实际情况而编制。
在方案中不足之处在施工中加以完善。
二、工程概况桥梁全长***.**米，与道路设计线前进方向右偏角度为40度，上部结构采用1*25m预应力钢筋混凝土空心板，板高1.1m，中板宽度为0.99m，边板宽度为1.245m。
桥面全宽为23.5m。
下部结构桥台采用重力式桥台，钻孔灌注桩基础。
桥台两侧分别设置一道DG-40型钢伸缩缝。
本工程后张法砼梁板由******公司预制。
设计荷载：公路—II 级设计单位：********建设单位：*********三、编制依据1、《城市桥梁工程施工与质量验收规范》CJJ2-2008；2、《公路桥涵施工技术规范》JTG/T F50-2011；3、杭州市拱墅区桃源新区景源街道路工程项目《招标文件》、合同文件4、安全生产和文明施工，环境保护等有关规定。
四、构件情况中板*** 块砼体积（13.63m3/块封头 0.31m3/块）＝34.85t/块边板**块砼体积（15.03m3/块封头 0.31m3/块）＝38.35t/块五、板梁安装程序安装施工流程简介1、板梁安装施工流程框图：板梁安装施工流程框图2、机械选用根据现场条件及本单位的运输、吊装机械设备情况，选用机械性能较强的汽车式起重机和运输车辆，进行施工作业，确保运输、吊装顺利完成。
1、机械设备数量①吊装机械汽车式起重机：130t 、70t吊车各 1 台；②运输机械 50t平板车 4 辆；③配用、辅助车辆 1 辆；2、运输、吊装机械技术参数① 130t 汽车式起重机，臂长 33.7m，工作半径 8m，起重量40.5t。
70t 汽车式起重机，臂长25.7m，工作半径 8.0m，起重量22t。
② 50t 平板车以上机械数量，起重性能参数，依据桥墩台的标高均能满足桥面板梁运输、安装的需要。
3、其它小型工具（根据需要配备）六、桥板架设安装前的准备工作1、校核支承结构的标高及平面位置桥板架设安装前，必须用仪器校核支承结构的标高及平面位置。
公路桥梁梁板安装、架设专项施工方案
公路桥梁梁板安装、架设专项施工方案清晨的阳光透过窗帘，洒在我的办公桌上，一杯热咖啡的香气弥漫在空气中。
这样的清晨，我总会想起那些桥梁梁板的安装、架设工作，它们就像一场场生动的交响乐，而我，就是那个指挥家。
一、项目背景本项目位于我国某重要交通枢纽，工程规模宏大，桥梁梁板的安装、架设是工程的关键环节。
我作为项目负责人，需要制定一套专项施工方案，确保工程顺利进行。
二、施工目标1.确保梁板安装、架设过程中的安全性和稳定性。
2.提高施工效率，缩短工程周期。
3.提升梁板安装、架设的精度和质量。
三、施工前准备1.技术准备：组织技术人员对施工图纸进行深入研究，了解梁板安装、架设的技术要求。
2.人员准备：选拔经验丰富的施工队伍，进行专业培训。
3.材料准备：提前备足所需的梁板、钢材、螺栓等材料。
4.设备准备：检查和维护吊车、运输车等施工设备。
四、施工流程1.梁板制作：按照设计图纸，采用高精度设备制作梁板，确保尺寸和质量符合要求。
2.运输梁板：采用专业的运输车辆，将梁板安全、稳定地运输至施工现场。
3.梁板安装：采用吊车将梁板吊装至预定位置，采用螺栓连接，确保梁板安装牢固。
4.架设梁板：根据设计要求，采用滑移法或顶推法进行梁板架设，确保架设过程中梁板的稳定性。
5.检查验收：对已安装、架设的梁板进行检查，确保符合设计要求。
五、施工方法1.梁板安装方法：采用高强度螺栓连接，确保梁板与桥梁主体结构的稳定性。
2.梁板架设方法：根据桥梁结构特点，采用滑移法或顶推法进行架设，减少施工过程中的振动和位移。
3.施工质量控制：严格把控施工过程中的每一个环节，确保施工质量。
六、施工安全措施1.安全培训：对所有施工人员进行安全知识培训，提高安全意识。
2.安全防护：施工现场设置安全防护设施，如安全网、防护栏等。
3.定期检查：定期对施工现场进行安全检查，发现问题及时整改。
4.应急预案：制定应急预案，确保在突发情况下能够迅速应对。
七、施工进度计划1.梁板制作：预计用时2个月。
桥梁梁板安装专项施工方案

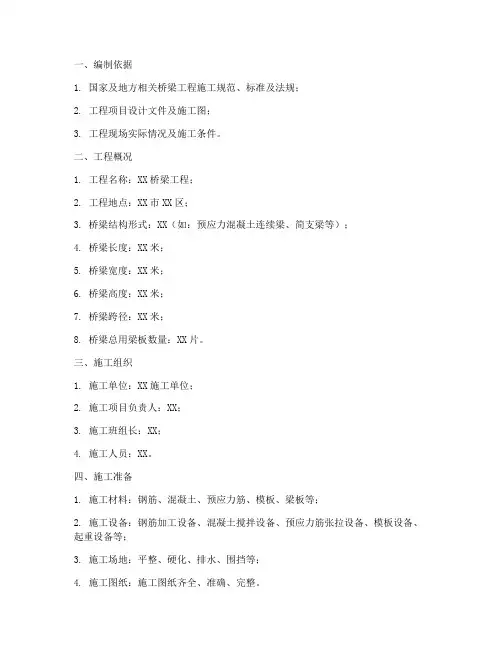

一、编制依据1. 国家及地方相关桥梁工程施工规范、标准及法规；2. 工程项目设计文件及施工图；3. 工程现场实际情况及施工条件。
二、工程概况1. 工程名称：XX桥梁工程；2. 工程地点：XX市XX区；3. 桥梁结构形式：XX（如：预应力混凝土连续梁、简支梁等）；4. 桥梁长度：XX米；5. 桥梁宽度：XX米；6. 桥梁高度：XX米；7. 桥梁跨径：XX米；8. 桥梁总用梁板数量：XX片。
三、施工组织1. 施工单位：XX施工单位；2. 施工项目负责人：XX；3. 施工班组长：XX；4. 施工人员：XX。
四、施工准备1. 施工材料：钢筋、混凝土、预应力筋、模板、梁板等；2. 施工设备：钢筋加工设备、混凝土搅拌设备、预应力筋张拉设备、模板设备、起重设备等；3. 施工场地：平整、硬化、排水、围挡等；4. 施工图纸：施工图纸齐全、准确、完整。
五、施工工艺1. 梁板制作：按照设计图纸要求，进行梁板制作，确保梁板尺寸、形状、质量符合要求；2. 梁板运输：采用专用运输车辆，按照梁板重量、长度、形状等因素，合理规划运输路线，确保运输过程中的安全；3. 梁板安装：按照设计图纸及施工规范，进行梁板安装，确保梁板位置、高度、间距等符合要求；4. 预应力张拉：按照设计图纸及施工规范，进行预应力张拉，确保预应力筋的张拉力、张拉顺序、张拉时间等符合要求；5. 模板拆除：按照设计图纸及施工规范，进行模板拆除，确保模板拆除后的梁板表面平整、光滑。
六、质量控制1. 材料质量：严格控制钢筋、混凝土、预应力筋等材料的质量，确保材料符合设计要求；2. 施工过程：严格按照施工规范及工艺要求，确保施工过程中的质量；3. 验收标准：按照设计图纸及施工规范，对梁板安装、预应力张拉等工序进行验收，确保工程质量符合要求。
七、安全措施1. 施工现场：设置安全警示标志，明确施工区域，确保施工人员安全；2. 机械设备：定期检查、维护机械设备，确保设备安全可靠；3. 施工人员：加强安全教育培训，提高施工人员的安全意识；4. 起重作业：严格按照起重作业规范进行操作，确保起重作业安全。
桥梁板吊装专项工程方案
桥梁板吊装专项工程方案
一、工程概况
1.1工程名称
1.2工程地点
桥梁建设现场
1.3工程内容
本工程主要承担桥梁板的吊装作业，完成桥梁板的安装、连接及悬挂
等作业。
1.4施工方案
本工程一次完成吊装工作，将桥梁板分批进行吊装。
二、材料准备
2.1所需设备
桥架吊装工具包括带索吊钩的吊索、悬吊装置、钢丝绳及吊索支架等。
2.2所需材料
桥梁板、螺栓、螺母、垫片等。
三、安全措施
3.1作业安全
a)建立安全警示标志，提醒人员远离高处危险作业区域；
b)按规定佩戴安全防护用具；
c)人员上屋顶时，安装四角安全网；
d)保护好设备及人员，防止物体掉落。
3.2质量控制
a)吊装前，对桥梁板进行查验，确保板梁质量符合要求；
b)确保吊装设备状态良好，及时检查调整和保养；
c)查验悬吊装置，确保安全，防止漏油；
d)按规定佩戴安全防护用具，以防意外发生。
四、施工过程
4.1施工步骤
a)安装悬吊装置；
b)安装吊索；
c)对板梁进行拆装；
d)将板梁吊装至悬吊装置上；
e)安装螺栓和螺母；
f)测量连接点，确保板梁连接稳定；
g)进行安全检查，确保桥梁板安装牢固；。
桥梁板安装施工方案

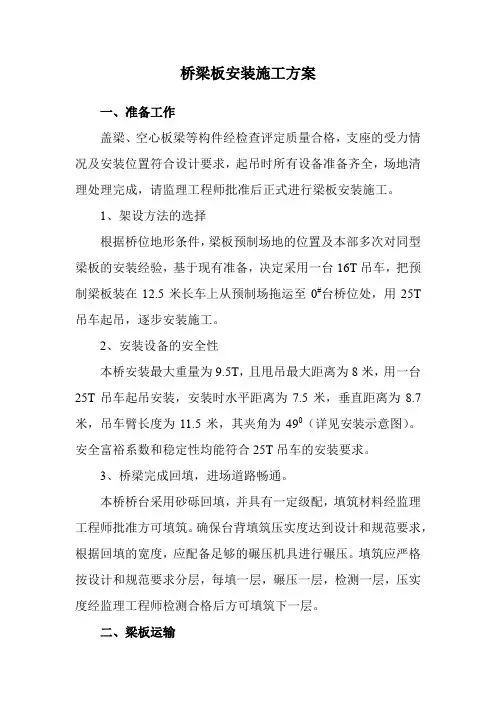

桥梁板安装施工方案一、准备工作盖梁、空心板梁等构件经检查评定质量合格，支座的受力情况及安装位置符合设计要求，起吊时所有设备准备齐全，场地清理处理完成，请监理工程师批准后正式进行梁板安装施工。
1、架设方法的选择根据桥位地形条件，梁板预制场地的位置及本部多次对同型梁板的安装经验，基于现有准备，决定采用一台16T吊车，把预制梁板装在12.5米长车上从预制场拖运至0#台桥位处，用25T 吊车起吊，逐步安装施工。
2、安装设备的安全性本桥安装最大重量为9.5T，且甩吊最大距离为8米，用一台25T吊车起吊安装，安装时水平距离为7.5米，垂直距离为8.7米，吊车臂长度为11.5米，其夹角为490（详见安装示意图）。
安全富裕系数和稳定性均能符合25T吊车的安装要求。
3、桥梁完成回填，进场道路畅通。
本桥桥台采用砂砾回填，并具有一定级配，填筑材料经监理工程师批准方可填筑。
确保台背填筑压实度达到设计和规范要求，根据回填的宽度，应配备足够的碾压机具进行碾压。
填筑应严格按设计和规范要求分层，每填一层，碾压一层，检测一层，压实度经监理工程师检测合格后方可填筑下一层。
二、梁板运输1、梁板采用半挂平板车运输，由16T汽车吊机从堆放场地吊至半挂平板车上。
梁板两头采用各2台10T手拉葫芦稳定，防止梁板滑移侧翻。
梁板运输车辆从预制场到塘康公路K0+000进入施工路段从老路到K3+600转入新线路基后运到0#桥台。
安装第一跨梁板时平板车停在路基上，安装第二跨梁板时，平板车倒车就位到1#跨梁板上，第三跨安装以此类推。
2、吊车就位：1#孔梁板安装时，25T吊车停在桥头路基上，为确保支承点的稳定，扩大受力面积，在每个支承点铺垫20cm×20cm，长度2m的枕木2-3根。
2#、3#孔梁板安装时，吊车停在已安装的桥孔梁板上，吊车行驶的梁板上铺设长度不小于2m的枕木扩散轮载。
吊车车轮不能直接在刚安装的梁板上行走，确保梁板板身的安全。
同样在各支承点铺垫长2m的枕木2-3根。
某三跨13m简支梁桥梁板吊装施工方案及应急预案
某三跨13m简⽀梁桥梁板吊装施⼯⽅案及应急预案某三跨13m简⽀梁桥梁板吊装施⼯⽅案⼀、⼯程概述X⼤道三期⼀标段X桥为三跨13m简⽀梁桥，上部结构采⽤钢筋砼空⼼板梁，下部结构采⽤桩接盖梁式轻型桥台和排架式桥墩，Φ1000mm的C25钢筋砼钻孔灌注桩；此桥设计等级标准为：城—A级，上部结构为：13m钢筋砼空⼼板C30，夹⾓为20度，其中中板为72块，边板为24块。
⼆、施⼯准备1、施⼯现场的场地能满⾜起重机⾏驶，⼯作的场地平坦坚实、离沟渠、基坑有⼀定的安全距离。
2、预制钢筋砼空⼼板梁的强度符合设计要求。
3、吊装作业前，已对本标段X桥⼯作场地的周围环境，⾏驶道路架空线路、建筑物以及预制梁的重量和现场分布情况已进⾏了全⾯的了解。
4、梁构件安装前，已对钢筋砼预制梁的外型尺⼨检查，并已在构件上标出安装轴线，以确保构件能够准确安装就位。
5、桥预制梁安装前，已⽤仪器校核⽀撑结构（墩台盖梁）和预埋件的平⾯位置。
并在校核时，在⽀撑结构上和预埋件（⽀座）上标出安装轴线与端线，以确保构件能够准确安装就位。
6、桥预制梁安装前，⽀撑构件（盖梁）的强度符合安装构件时所要求的强度，⽀撑结构的尺⼨、标⾼及平⾯位置等，均符合图纸设计要求。
7、吊装前，已对起重机械传动部分进⾏了试运转，各操作装置⼯作正常，同时也检查了所有起重设备（如钢丝绳、卡⼦、吊钩等）均符合规定。
8、吊装所⽤的材料和⼯具如主杆，拖拉绳（缆风绳）地锚、滑轮、呆钩、卸甲、起重钢丝绳索、卷扬机（或绞磨）等，已进⾏了仔细检查、保养、加润滑油、发现损坏松动或其它部正常情况已及时修理或更换。
选⽤的受⼒机具及材料均符合有关规定要求并经过计算确定。
9、设备情况1）、先80t吊车⼀台、20t吊车两台、配20t梁板平拖车两台。
2）、后20t吊车两台和16t吊车两台，配20t梁板平拖车两台。
上述设备，我施⼯⽅已进⾏了初检合格。
三、吊装⼯艺及⽅法1、⼯艺流程：梁板脱模清除梁板底部黏附隔板吊上平板车运输移⾛⾄台背处前后端吊机起吊平移就位胶⽀座符合平⾯位置后落稳梁板。
桥梁梁板吊装安全专项施工方案
桥梁梁板吊装安全专项施工方案第一章工程简介一、工程概况丽宁公路丽江古城至宁蒗县城段改扩建工程K12+058.108～K108+100段土建工程线路区属滇西北高原，西部边缘属横断山脉。
区域上地势西北高东南低，线路所经区域最低海拔K35+450(H-1423.01、金沙江河谷)，最高海拔K76+640(H-3088.645、沙力村口)。
本工程线路走廊范围内，根据地貌的成因和形态划分为：侵蚀堆积类型、侵蚀构造地貌、剥蚀构造地貌、溶蚀构造地貌。
本合同段为TJ03合同段，里程桩号K22+000～K26+151.972，全长4.145021km，工程内容为路基及桥涵。
二、主要技术指标公路等级：二级公路；计算行车速度：60（40）km/h；设计荷载：公路-Ⅰ级；路基宽度：8.5m；三、主要工程数量表桥梁：大桥352m/3座、中桥67.8m/1座均为20m跨预应力混凝土T形梁桥，其中，桩基础618m/34棵、墩柱355m/27棵、系梁24道、盖梁15道、重力式桥台6座、桩柱式桥台2座、T形梁板83片、防撞护栏838m/8道、浆砌片（块）石1574.2m3、C25混凝土288.8m3、C30混凝土3202.2m3、C50混凝土2053.1m3。
四、编制依据（1）编制依据1、《中华人民共和国建筑法》、《中华人民共和国安全生产法》、《建设工程安全生产管理条例》、《公路工程施工安全技术规程》。
2、《公路桥涵施工技术规范》（JTG-F10--2000）3、《公路工程质量检验评定标准》（JTGF80-1-2004）4、交通部《公路工程施工安全技术规程》（JTJ076--95）5、《地基与基础工程施工及验收规范》GBJ-2002-836、《砌体工程施工及验收规范》GB50203-987、《施工现场临时用电安全技术规范》JGJ46-888、施工设计图纸。
9、现场实际情况及我公司多年的施工经验。
（2）编制原则1、以人为本、减少伤害，切实履行企业的主体责任，把保障员工、人民群众和生命财产安全作为首要任务，最大程度地减少突发事件及其造成的人员伤亡和危害。
桥梁工程吊装施工方案
目录一、编制说明 (1)二、工程概况 (1)三、构件情况 (1)四、机械选用 (1)1）机械设备数量 (1)2）运输、吊装机械技术参数 (1)五、吊索、吊具配备 (2)六、施工准备 (2)1）技术准备 (2)2)现场准备 (2)七、施工方法： (3)1)装车 (3)2)运输 (3)3)安装 (3)4)安装方法 (4)八、吊装质量保证措施 (4)九、吊装安全保证措施 (5)十、施工组织机构及劳动力组合 (5)1）相关要求 (5)2）现场劳动力组织 (5)十一、附图表 (6)一、编制说明本施工方案是根据设计图纸及现场实际情况而编制。
在方案中不足之处在施工中加以完善。
二、工程概况三、构件情况一座桥的板数量，20m中板14块，20m边板8块。
四、机械选用根据现场条件及本单位的运输、吊装机械设备情况，选用机械性能较强的汽车式起重机和运输车辆，进行施工作业，确保运输、吊装顺利完成。
1）机械设备数量吊装机械汽车式起重机25t吊车2台。
运输机械30~40t 拖车2辆；钢导梁1套；配用、辅助车辆1辆；2）运输、吊装机械技术参数（1）25t汽车式起重机，臂长10.1m，工作半径3m~7m，起重量25t ~10.30t，提升高度9.8~6.50m，详见QY25B型起重机起重性能参数表（表1）。
（2）25t汽车式起重机，臂长10.2m，工作半径3m~7m，起重量25t ~11.20t，提升高度10~6.79m，详见QY25E型起重机起重性能参数表（表1）。
（4）30~40t拖车2辆（5）15 24米/50t钢导梁1套以上机械数量，起重性能参数，依据桥墩台的标高均能满足桥面板梁运输、安装的需要。
五、吊索、吊具配备1）吊索破断拉力计算按最重的20m边板验算，砼体积13.72M3，重量34.3t根据设计要求吊装作业时，吊索为4点（两端）起吊安装。
吊索为1／4，桥面板梁重量34.3t÷4×1.414=12.12t计算拉力＝K·P／Q＝6×12.12÷0.85=85.5t查钢丝绳性能参数表，故使用6×19+1－Ф34-155，钢丝绳千斤头作吊索，长度3－5米计4根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁梁板吊装施工方案
1、准备工作
①支座已进场并检验合格；
②板梁预制完毕，强度达到吊装要求。
③事先组织吊装人员对桥梁现场进行勘察，整理场地。
④所需机械：50T汽车吊1台，25T汽吊车1台，13米拖挂车2辆，倒链4个。
2、测量放样
根据设计要求测放出支座安装位置，并用墨线弹出纵横轴线和板梁边线，纵横轴线长度大于支座直径，作为支座安装的依据。
3、支座安装
①支座安装前，先检验产品合格证书中有关技术性能指标、规格尺寸是否符合图纸要求，如不相符，不得使用。
②台帽或盖梁上放置支座部位的混凝土表面平整清洁，保证整个面积上的压力均匀。
③认真检查所有支座垫石标高，支座垫石的允许误差，简支粱为±10mm，如低于设计标高，凿除重做，厚度不小于5cm。
如高于设计标高，将高出的部分凿除并磨平，确保支座底标高符合设计及规范要求。
④支座安装做到准确、平整、干净，不得出现脱空现象。
⑤将支座准确的安放在盖梁或台帽上，要求支座中心线同标出的设计中点相重合。
4、梁板吊装
①梁板装运
预制厂内20吨吊装车，二辆13米拖车轮流运梁。
拖上用两排枕木作为垫板，用倒链将其稳固，防止梁板在运送时发生移位。
②现场吊装
现场由一辆50吨吊车及六名吊装工吊装。
由吊装队长统一号令，手持彩旗吹哨指挥拖车就位和吊车起吊，在盖梁上四名吊装工听从彩旗指挥以吹哨响应，作到步调一致，平稳吊板。
③板梁吊装时，必须仔细，使梁板就位准确且与支座密贴，就位不准时，或支座与梁板不密贴时，必须吊起，采取措施垫不锈钢钢板并确保支座位置正确，不得用撬棍移动板梁。
④预制板从安装直至形成结构整体各个阶段，都不允许支座出现脱空现象，并逐个进行检查。
⑤板梁安装检验项目
梁板就位后，安装锚栓帽，锚栓帽与锚栓之间用沥青麻絮填塞。
6、浇筑铰缝混凝土
①板梁安装检验合格后进行铰缝的浇筑工作；
②将铰缝钢筋调整至设计位置，采用绑扎连接；
③采用PVC管挂于铰缝下口，作为铰缝底模；
④铰缝混凝土采用自动计量集中拌和站，运输采用混凝土罐车。
⑤铰缝混凝土分层浇筑，每层不超过30cm，用插入式振动棒振捣密实。
7、安全保证措施
安全方面必须根据现场管理要求，以及现场实际特点制定相应有效的安全保证措施。
①现场设置安全标志，架立安全标志牌。
②所有作业、测量、管理、监理、参观人员，进入吊装现场必须戴好安全帽；吊装板梁时所有操作人员不得站在吊车吊臂及吊起的梁板下面。
③现场设安全员指挥交通，特别在主跨路段及拐弯处设立标志，保证道路畅通安全。
④起吊前操作人员首先对吊车和缆绳进行检查，发现问题及时处理，严禁车辆“带病作业”。
