化工压力容器的分类
化工安全教育(第五章压力容器的安全使用)第五章压力容器的安全使用
一、建立责任制，落实到人
(一)压力容器使用单位(生产企业)的职责 (1)必须坚决执行国家及有关部门颁发的压力容器法规，按要求做好压力容器的全
过程管理； (2)有计划地提高压力容器安全状况等级，确保安全生产； (3)企业法定代表人对本企业的压力容器安全使用管理全面负责； (4)接受主管部门和劳动行政部门的监督检查。 (二)设备管理部门的职责
被判为五级的压力容器必须报废。 安全状况等级评定的主要依据是压力容器的材质、结 构、裂纹、焊缝、埋藏缺陷及腐蚀等方面的检测结果。 具体评定标准见化工部颁发的《在用化工压力容器检验 规程》。
四、压力容器的完好标准
压力容器管理的目的在于使压力容器能在完好状态下运行。压力容 器的完好的主要内容包括以下三个方面。
五、正确使用
压力容器的正确使用是保证安全生产的重要环节，操作人员必须严 格遵循操作规程，做到精心操作。
1.严禁超温、超压
温度和压力是压力容器的重要操作参数，两者之间有着密切的联带 关系。任何压力容器都有其最高工作温度(低温容器限最低工作 温度)和最高工作压力的限值，若出现超温、超压现象，必使压 力容器材质发生塑性变形，以至产生塑性破坏。而对低温容器来 说，若超出最低温度限值，就会使材料产生脆性破坏。
2.严禁超量盛装 液化气体的盛装要严格遵守其充装系数(不同液化气体有不同的充 装系数)，超量盛装会使液相介质占有过大的空间，当液化气体温度 随周围环境温度上升时，其体积膨大，使容器内压力急剧加大，以 至发生爆炸． 3.平稳操作 压力容器承受的载荷不是一成不变的，是随着化工生产工艺的变 化而变化，其温度、压力会有较大幅度波动，但这波动速率是有限 度的。温度的急剧变化能使压力容器产生内应力，使容器衬里鼓包 、脱落，或使固定式管板换热器的管板与管子之间松动，造成设备 损坏。因此，操作人员在开停车的过程中，要做到按工艺要求，掌 握速率，平稳操作。 4.控制物料质量 在生产过程中物料是否符合相应的质量标准，将直接影响设备的 使用寿命，并危及安全生产。如：在化肥生产中原料含硫量的超标 ，液氯、液态二氧化硫中水分含量超标，都将使腐蚀速率骤然加大 ，使容器的壁厚加速减薄以至破裂、爆炸。
化工设备设计基础第6章化工设备设计概述
外压容器 : 设计压力通常为低压

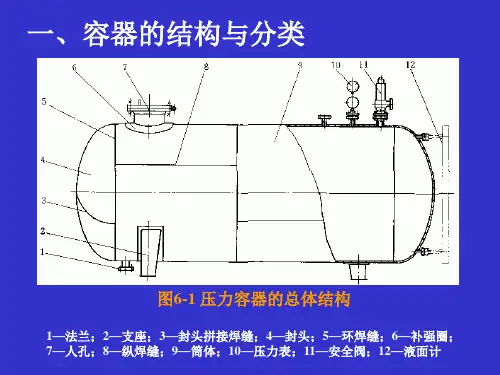

一、容器的结构与分类
• 4. 按壁温分类
• ⑴ 常温容器
– 指壁温高于-20℃至200℃条件下工作的容器；
• ⑵ 高温容器
– 指壁温达到材料蠕变温度下工作的容器。对碳家钢或低 合金钢容器，温度超过420℃，合金钢（如Cr-Mo钢）超 过450℃，奥氏体不锈钢超过550℃，均属高温容器；
• ⑶ 中温容器
– 指壁温在常温和高温之间的容器；
• ⑷ 低温容器
– 指壁温低于-20℃条件下工作的容器。其中低于-20℃至 -40℃者为浅冷容器，低于-40℃者为深冷容器。
一、容器的结构与分类
• 5. 按结构材料分类
– 金属容器：目前应用最多的是低碳钢和普通低合 金钢制的容器。在腐蚀严重或产品纯度要求高的 场合，使用不锈钢、不锈复合钢板或铝、银、钴 等制的容器，在深冷操作中，可用铜或铜合金。 而承压不大的塔节或容器，可用铸铁。
•无缝钢管做筒体的公称直径系列
159 219 273 325 377 426
三、压力容器的安全监察
• 1. 安全监察的必要性
– 应用广泛、特殊、事故率高、危害性大，一旦发生破坏会导致爆炸、 介质泄漏等灾难性事故，因此必须纳为特种设备进行管理。
• 2. 压力容器相关的法规和标准
– 法规性规定：具有强制性
• A.三类容器。符合下列情况之一者为三类容器： – (1)高压容器； – (2)中压容器(毒性程度为极度和高度危害介质)； – (3)中压贮存容器(易燃或毒性程度为中度危害介质，且设计压力与容积之积pV ≥ 10MPa·m3)； – (4)中压反应容器(易燃或毒性程度为中度危害介质，且pV ≥0.5MPa·m3)； – (5)低压容器(毒性程度为极度和高度危害介质，且pV ≥0.2MPa·m3)； – (6)高压、中压管壳式余热锅炉； – (7)中压搪玻璃压力容器； – (8)使用强度级别较高(抗拉强度规定值下限≥540MPa)的材料制造的压力容器； – (9)移动式压力容器，包括铁路罐车（气体、低温液体或永久气体运输车）和罐 式集装箱（介质为液化气体、低温液体等）；

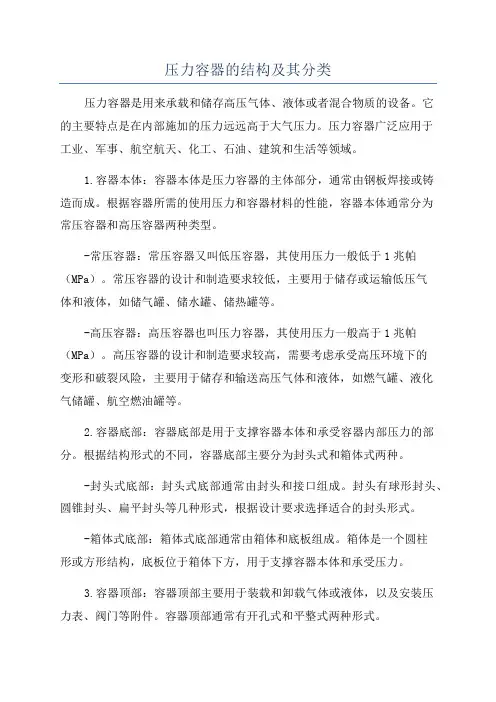

压力容器的结构及其分类
压力容器的结构及其分类压力容器是用来承载和储存高压气体、液体或者混合物质的设备。
它的主要特点是在内部施加的压力远远高于大气压力。
压力容器广泛应用于工业、军事、航空航天、化工、石油、建筑和生活等领域。
1.容器本体：容器本体是压力容器的主体部分，通常由钢板焊接或铸造而成。
根据容器所需的使用压力和容器材料的性能，容器本体通常分为常压容器和高压容器两种类型。
-常压容器：常压容器又叫低压容器，其使用压力一般低于1兆帕（MPa）。
常压容器的设计和制造要求较低，主要用于储存或运输低压气体和液体，如储气罐、储水罐、储热罐等。
-高压容器：高压容器也叫压力容器，其使用压力一般高于1兆帕（MPa）。
高压容器的设计和制造要求较高，需要考虑承受高压环境下的变形和破裂风险，主要用于储存和输送高压气体和液体，如燃气罐、液化气储罐、航空燃油罐等。
2.容器底部：容器底部是用于支撑容器本体和承受容器内部压力的部分。
根据结构形式的不同，容器底部主要分为封头式和箱体式两种。
-封头式底部：封头式底部通常由封头和接口组成。
封头有球形封头、圆锥封头、扁平封头等几种形式，根据设计要求选择适合的封头形式。
-箱体式底部：箱体式底部通常由箱体和底板组成。
箱体是一个圆柱形或方形结构，底板位于箱体下方，用于支撑容器本体和承受压力。
3.容器顶部：容器顶部主要用于装载和卸载气体或液体，以及安装压力表、阀门等附件。
容器顶部通常有开孔式和平整式两种形式。
-开孔式顶部：开孔式顶部上有一个或多个开口，用于插入液体或气体的供应管道。
开孔式顶部常使用法兰连接，以便与其他设备连接。
-平整式顶部：平整式顶部指的是容器顶部和容器本体连接处平整，没有开口。
平整式顶部通常用于封闭容器，不需要与其他设备连接。
4.容器附件：容器附件包括安全装置、控制装置和检测装置等。
安全装置主要包括安全阀、爆破片、爆破盖等，用于保护容器不发生压力超载和爆裂。
控制装置主要包括调压阀、压力开关等，用于控制容器内部压力在安全范围内。

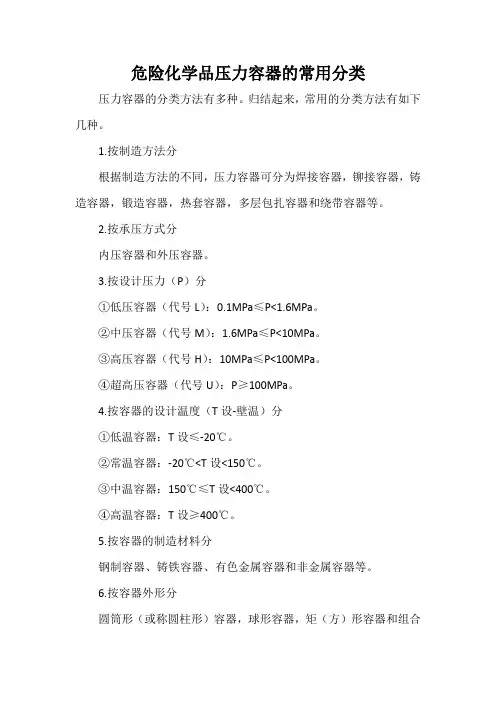

危险化学品压力容器的常用分类
危险化学品压力容器的常用分类压力容器的分类方法有多种。
归结起来，常用的分类方法有如下几种。
1.按制造方法分根据制造方法的不同，压力容器可分为焊接容器，铆接容器，铸造容器，锻造容器，热套容器，多层包扎容器和绕带容器等。
2.按承压方式分内压容器和外压容器。
3.按设计压力（P）分①低压容器（代号L）：0.1MPa≤P<1.6MPa。
②中压容器（代号M）：1.6MPa≤P<10MPa。
③高压容器（代号H）：10MPa≤P<100MPa。
④超高压容器（代号U）：P≥100MPa。
4.按容器的设计温度（T设-壁温）分①低温容器：T设≤-20℃。
②常温容器：-20℃<T设<150℃。
③中温容器：150℃≤T设<400℃。
④高温容器：T设≥400℃。
5.按容器的制造材料分钢制容器、铸铁容器、有色金属容器和非金属容器等。
6.按容器外形分圆筒形（或称圆柱形）容器，球形容器，矩（方）形容器和组合式容器等。
7.按容器在生产工艺过程中的作用原理分①反应容器（代号R）：用于完成介质的物理、化学反应。
②换热容器（代号E）：用于完成介质的热量交换。
③分离容器（代号S）：用于完成介质的流体压力平衡缓冲和气体净化分离。
④储存容器（代号C，其中球罐代号B）：用于储存、盛装气体、液体、液化气体等介质。
8.按容器的使用方式分①固定式容器：有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。
②移动式容器：使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。
9.按制造许可分根据制造能力、工艺水平、人员条件等，国家质量监督检验检疫总局令（第22号）《锅炉压力容器制造监督管理办法》将压力容器分为A（1～4）、B（1～3）、C（1～3）、D（1、2）四级。
（1）A级分为A1：超高压容器、高压容器（单层、多层）；A2：第三类低、中压容器；A3：球形容器；A4：非金属压力容器；A5：医用氧舱。
压力容器的种类及应用
压力容器的种类及应用压力容器是指能够承受一定内部压力的容器，其主要功能是存储和运输液体、气体等物质。
压力容器广泛应用于化工、石油、燃料、医药、食品、造船、航空航天等领域。
以下是对压力容器的种类及应用的详细介绍。
一、按照形状分类：1. 球形容器：球形容器以其良好的承压能力和均衡的应力分布而广泛应用于高压液体和气体的存储与运输，比如高压气瓶和高压液体储罐。
2. 立式容器：立式容器运用广泛，用于加热、储存和反应各种气体和液体。
常见的有罐式气瓶、储罐、锅炉等。
3. 卧式容器：卧式容器适用于贮装大量液体物质，如石油、乙烯、苯等。
卧式储罐广泛应用于石油、化工等行业。
4. 长型容器：长型容器多用于油气管道的输送和存储，具有良好的封闭性和承压能力。
例如，石油管道和天然气管道。
二、按照功能分类：1. 储存容器：储存容器广泛应用于化工、石化、食品等行业，用于储存各种液体和气体。
例如，储罐、储气罐等。
2. 分离容器：分离容器主要用于分离混合气体或混合液体中的不同组分。
常见的应用包括塔盘塔板、分离塔、污水处理设备等。
3. 反应容器：反应容器用于进行化学反应或物理变化，具有良好的密封性和承压能力。
例如，化学反应釜、蒸馏釜等。
4. 管道容器：管道容器用于输送气体或液体，其主要特点是长距离输送和较高的承压能力。
常见的应用包括石油管道、天然气管道等。
三、按照材质分类：1. 金属容器：金属容器具有良好的抗压性能和耐腐蚀性能，常见的材质包括铁、铝、钢等。
例如，压力储罐、石油管道等。
2. 非金属容器：非金属容器主要由塑料、玻璃钢、橡胶等材料制成。
常见的应用包括塑料储罐、玻璃钢储罐等。
四、按照压力等级分类：1. 高压容器：高压容器主要应用于需要承受高压力物质的存储和运输。
例如，高压气瓶、高压液体储罐等。
2. 低压容器：低压容器适用于存储和输送低压力液体和气体，常见的应用包括乳化液储罐、环保设备中的气体储罐等。
五、按照用途分类：1. 液化气体容器：用于储存液化石油气、液化天然气等液体气体。
化工压力容器的分类(新编版)
化工压力容器的分类(新编版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改化工压力容器的分类(新编版)a.按用途分类压力容器按用途分为反应容器(R)、传热容器(H)、分离容器(S)和储运容器(T)。
(1)反应容器主要用来完成工作介质的物理、化学反应的容器称为反应容器。
如：反应器、发生器、聚合釜、合成塔、变换炉等。
(2)传热容器主要用来完成介质的热量交换的容器称为传热容器。
如：热交换器、冷却器、加热器、硫化罐等。
(3)分离容器主要用来完成介质的流体压力平衡、气体净化、分离等的容器称为分离容器。
如：分离器、过滤器、集油器、缓冲器、洗涤塔、铜洗塔、干燥器等。
(4)储运容器主要用来盛装生产和生活用的原料气体、液体、液化气体的容器称为储运容器。
如：储槽、储罐、槽车等。
b.按压力分类按照设计压力的大小，压力容器可分为低压、中压、高压和超高压4类。
其划分界限见表1对气瓶而言，设计压力P<12.25MPa为低压，P≥12.25MPa为高压。
表1压力等级划分Pac.按危险性和危害性分类从安全监察的角度，将压力容器按照其危险性和危害性进行分类，即综合考虑设计压力的高低、容器内介质的危险性大小、反应或作用过程的复杂程度以及一旦发生事故的危害性大小，把它分为3类。
(1)第1类容器非易燃或无毒介质的低压容器及易燃或有毒介质的低压传热容器和分离容器属于第1类容器。
压力容器分类及其安全附件常识
压力容器分类及其安全附件常识压力容器是指用于承受内部压力而不变形的容器，广泛应用于各个工业领域。
根据不同的应用领域和工艺要求，压力容器可以分为不同的分类。
下面将介绍压力容器的分类及其常见的安全附件。
一、按用途分类：1. 储存容器：用于储存气体、液体或固体物质，如储气罐、储液罐、储存球罐等。
2. 介质转换容器：用于气体、液体或固体物质的转化，如反应釜、萃取塔、蒸馏塔等。
3. 移动容器：用于运输气体、液体或固体物质，如储运罐车、铁路储罐车等。
4. 分离容器：用于分离混合气体、液体或固体物质的组分，如分离罐、分离管等。
5. 放散容器：用于放散气体、液体或固体物质的压力，如爆炸器、压力放散装置等。
二、按施加压力方式分类：1. 高压容器：工作压力超过常压的容器，常见的有高压气瓶、高压管道等。
2. 低压容器：工作压力小于或等于常压的容器，如储罐等。
三、按施加介质分类：1. 气体容器：用于贮存气体，如储气罐等。
2. 液体容器：用于贮存液体，如储液罐、槽罐等。
3. 气液两相容器：用于贮存气体和液体两相介质，如两相储罐、气液分离器等。
四、按结构形式分类：1. 容器罐体：由壁板、底板、顶板等组成，如圆柱形容器、球形容器等。
2. 板壳容器：由壁板和外围圆环构成，如圆形板壳容器、螺旋板壳容器等。
五、压力容器安全附件常识：1. 安全阀：是用于保护压力容器不会因内部压力超过额定压力而发生事故的一种安全装置。
2. 压力表：用于测量压力容器内部压力的装置，可提供实时的压力值，便于操作员掌握其工作状态。
3. 爆破片：是一种安全装置，当压力容器内部压力超过额定压力时，爆破片会被自动打开，以释放压力，避免容器发生爆炸。
4. 温度传感器：用于测量压力容器内部温度的装置，可实时监测容器的温度变化，预防过高温度引发事故。
5. 运行记录仪：用于记录压力容器的工作参数、操作状态等信息，便于事故分析和运行管理。
6. 泄压装置：用于控制压力容器内部压力的装置，当压力超过设定值时，会自动泄压，保证容器内部压力在安全范围内。
压力容器分类标准
压力容器分类标准压力容器是工业生产中常见的一种设备，其作用是在容器内部存储气体或液体，并在一定压力下将其输送到需要的地方。
为了确保压力容器的安全运行，各国都制定了相应的压力容器分类标准，以便对不同类型的压力容器进行统一管理和监管。
根据压力容器的用途和结构特点，可以将其分为以下几类：1. 按用途分类。
根据压力容器的具体用途，可以将其分为储存容器、输送容器和反应容器。
储存容器主要用于存储气体或液体，如储气罐、储液罐等；输送容器主要用于输送气体或液体，如管道、输油管等；反应容器主要用于进行化学反应或物理变化，如反应釜、分离釜等。
2. 按结构分类。
根据压力容器的结构特点，可以将其分为容器本体和附件。
容器本体是指压力容器的主体结构，包括容器壳体、封头、法兰、管道连接等部分；附件是指用于辅助容器本体工作的部件，如安全阀、压力表、温度计、液位计等。
3. 按材质分类。
根据压力容器所采用的材质，可以将其分为金属容器和非金属容器。
金属容器主要包括钢质容器、铝质容器、铜质容器等；非金属容器主要包括玻璃钢容器、塑料容器等。
4. 按压力等级分类。
根据压力容器所能承受的最大压力，可以将其分为低压容器、中压容器和高压容器。
低压容器的工作压力一般在0.1MPa以下；中压容器的工作压力一般在0.1MPa~10MPa之间；高压容器的工作压力一般在10MPa以上。
5. 按国家标准分类。
不同国家针对压力容器的分类标准可能有所不同，各国都会根据自身的实际情况和法律法规制定相应的标准。
在国际贸易中，需要根据不同国家的标准对压力容器进行分类和认证。
总结。
通过对压力容器的分类标准进行了解，可以更好地了解压力容器的特点和用途，有助于对压力容器进行合理选择、使用和维护。
同时，压力容器的分类标准也为相关部门的监管和管理提供了依据，有助于确保压力容器的安全运行，保障生产和人员的安全。
以上就是对压力容器分类标准的相关内容的介绍，希望能够对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SY-AQ-07909
( 安全管理)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
化工压力容器的分类
Classification of chemical pressure vessels
化工压力容器的分类
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管
理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关
系更直接，显得更为突出。
a.按用途分类
压力容器按用途分为反应容器(R)、传热容器(H)、分离容器(S)和储运容器(T)。
(1)反应容器
主要用来完成工作介质的物理、化学反应的容器称为反应容器。
如：反应器、发生器、聚合釜、合成塔、变换炉等。
(2)传热容器
主要用来完成介质的热量交换的容器称为传热容器。
如：热交换器、冷却器、加热器、硫化罐等。
(3)分离容器
主要用来完成介质的流体压力平衡、气体净化、分离等的容器称为分离容器。
如：分离器、过滤器、集油器、缓冲器、洗涤塔、铜洗塔、干燥器等。
(4)储运容器
主要用来盛装生产和生活用的原料气体、液体、液化气体的容器称为储运容器。
如：储槽、储罐、槽车等。
b.按压力分类
按照设计压力的大小，压力容器可分为低压、中压、高压和超高压4类。
其划分界限见表1对气瓶而言，设计压力P<12.25MPa 为低压，P≥12.25MPa为高压。
表1压力等级划分Pa
c.按危险性和危害性分类
从安全监察的角度，将压力容器按照其危险性和危害性进行分类，即综合考虑设计压力的高低、容器内介质的危险性大小、反应或作用过程的复杂程度以及一旦发生事故的危害性大小，把它分为3类。
(1)第1类容器
非易燃或无毒介质的低压容器及易燃或有毒介质的低压传热容器和分离容器属于第1类容器。
(2)第2类容器
任何介质的中压容器；剧毒介质的低压容器；易燃或有毒介质的低压反应容器和储运容器属于第2类容器。
(3)第3类容器
下列容器列入第3类，如：高压、超高压容器；PV≥1.96×1055Pa·m3的剧毒介质低压容器和剧毒介质的中压容器；PV≥4.9×105(Pa·m3)(即：5000)的易燃或有毒介质的中压反应容器；PV≥4.9×106Pa·m3的中压储运容器以及中压废热锅炉和内径大于1m的低压废热锅炉。
压力容器的综合分类如图1所示。
图1压力容器综合分类
Pw-最高工作压力，Pa；V-容器容积，L
d.按压缩器内的介质分类
国家劳动总局颁发的《压力容器安全监察规程》的规定，压力容器按介质的有毒、剧毒和易燃的界限划分如下：
(1)剧毒介质是指进入人体的量小于50g即会引起肌体严重损伤或致死作用的介质，如氟、氢氟酸、光气、碳酰氟等。
(2)有毒介质是指进入人体量≥50g即会引起人体正常功能损伤的物质，如二氧化碳、氨、一氧化碳、氯乙烯、甲醇、环氧乙烷，二硫化碳、硫化氢等。
(3)易燃介质是指与空气混合时，其爆炸极限的下限小于10%，或其上、下限之差大于20%的介质，如乙烷、乙烯、氢、一甲胺、甲烷、氯甲烷、环丙烷、丁烷、丁二烯等。
