解析输电线路雷害原因及防雷措施 毕海涛
浅析输电线路雷击故障与防雷措施
浅析输电线路雷击故障与防雷措施输电线路的防雷工作是保证其得以正常工作的根本。
环境和发展机制。
输电线保护是我国电力产业发展中不容忽视的问题，对于电力事业的稳定运行以及我国经济的健康持续发展具有不可估量的重要意义为了保证供电线路的正常稳定运行。
本文主要描述输电线路雷击故障，分析说明现有防雷措施的运用情况，为今后提高和改进防雷措施提供经验。
标签：输电线路；雷击故障；防雷措施一、概述在自然界，雷电是一种无法避免，也不可能避免的现象。
输电线路必定会受到雷电的破坏，如何做好相应的防雷措施，提升高压输电线路的保护率就成为关键所在。
为了确保安全，相关的电力部门需要高度重视防雷工作，特别是雷电多发区域。
在防雷措施的选择上，应该根据线路的实际情况来选择合理、科学的措施，才是保障输电线路安全运行的重要措施。
没有最安全的安装，只有最安全的防护，输电线路防雷工作不是单靠某项防雷措施就能搞好，而是需要根据具体情况采取综合性的防雷措施，才能提高线路的耐雷水平，降低输电线路的雷击故障率。
即便如此，仍然不能完全保证输电线路不会发生雷击故障。
因此，我们只有不断地研究、实践和总结经验，深入掌握雷电活动和探索防雷措施，才能尽量减少雷击故障的发生，将雷害带来的损失降低到最低。
二、输电线路雷击故障分析输电线路雷击故障实际上是由于在输电线路上产生了过电压，引起绝缘子闪络，发生工频短路的故障。
输电线路上出现的雷电过电压主要有两种，一是直击雷过电压，二是感应雷过电压。
（一）直接雷过电压直接雷过电压是指雷直接击中杆塔、避雷线或导线，雷电流在接地电阻上或导线的阻抗上的电压降叫直击雷过电压，其值可达几百万伏以上。
1、雷击杆塔顶部或避雷线时，雷电电流流过塔体和接地体，使杆塔电位升高，同时在相导线上产生感应过电压。
如果升高塔体电位和相导线感应过电压合成的电位差超过输电线路绝缘闪络电压值，导线与杆塔之间就会发生闪络，这种称为反击。
2、在有避雷线的情况下，雷电击中导线，称为绕击。
110KV输电线路雷击故障及保护措施研究
110KV输电线路雷击故障及保护措施研究一、雷击对于输电线路的危害雷击故障对于输电线路的危害是非常巨大的，对于110kV输电线路而言，一旦遭受雷击，不仅可能导致线路的跳闸、设备的损坏以及绝缘子的闪络等，还可能对周边居民的生命财产安全造成严重的威胁。
一般来讲，不同的雷击类型对应了不同的线路故障，例如，多相故障大部分都是直击造成的，一次跳闸导致连续杆塔出现闪络或者三角排列的上方导线及水平排列的中线故障多是由反击造成的，绕击则通常只会造成单相故障。
如果输电线路处于山林地区，交通不便，一旦发生雷击事故，会严重影响线路巡视和故障查找的效率。
不仅如此，雷击往往伴随着大风、骤雨等恶劣天气，很容易导致树木折断，压断线缆，引发短路、断线、倒杆等事故，如果不能对其进行及时有效处理，将会造成巨大的损失。
二、110kV输电线路雷击故障的种类1、雷电直击。
雷电直击指雷电通过防护措施，直接击中被保护物，雷电中蕴含的电流在接地电阻或导线的阻抗之上。
一般来说，雷电直击发生的几率较低，并且影响的范围较小，但是由于其电流巨大，发生突然，会对被击目标造成十分严重的破坏。
如果雷电直击的位置处于避雷线档的中间部位，由于绝缘串和线档中间的电位较低，因此发生反击的几率非常小。
2、雷电反击。
雷电反击指遭受直击雷的金属体，如接闪器、接地体等，在引导雷电流流入大地的过程中，在其引下线、接地体以及与其相连接的金属导体中，还产生非常高的电压，从而对周围与这些物体相连接的金属体、线路、设备以及人体之间产生巨大的电位差，引起闪络。
在接闪瞬间，与大地间或存在很高的电压，这个电压与大地连接的其他金属物品发生放电的现象就称为反击。
3、雷电绕击。
雷电繞击指雷电绕过避雷设备，直击导线的现象。
这种情况发生的几率是非常低的，由于110kV输电线路自身的绝缘水平较高，并且多处设置有避雷针、避雷线、避雷网等防雷设备，遭受雷电绕击的可能性很小。
但是，如果存在下列情况，则可能发生雷电绕击现象：（1）处于山区的输电线路，受山坡角度、杆塔高差以及高土壤电阻等因素的影响，雷电绕击发生的可能性较高。
输电线路雷击事故发生的原因及防雷措施分析
输电线路雷击事故发生的原因及防雷措施分析摘要：雷击是一种随机性非常高的自然现象，能对输电线路造成非常大的破坏。
因此，输电线路的防雷接地就非常重要，保证输电线路不受雷击的影响是当前电力部门工作的主要重心。
防雷接地技术能起到避免雷击对输电线路造成破坏的作用，对其他的电力设备也有着很好的保护作用。
因此，开展输电线路雷击事故发生的原因及防雷措施的分析至关重要。
关键词：输电线路；雷击事故；防雷1 输电线路雷击事故发生的原因分析输电线路的正常运作过程之中，引起雷击事故高发的因素有很多，但总体可以分化为线杆、保护角、接地装置等问题，则我们针对这些导致雷击事故多发的原因加以分析，以便于采取更好的应对措施。
1.1 杆塔问题在生活中我们经常看见杆塔多为水泥杆和铁塔，接地措施是应用杆塔内部的钢筋来实现的。
当发生雷击事故时，所产生的电流将会由塔内钢筋导向地下，一旦遇到瞬间产生的电流过大，就很容易导致水泥杆发生爆裂或产生裂痕。
对于那些本身就存在裂缝的水泥杆，雷电极易扩大原有裂痕，更甚严重的还会发生杆塔倾斜。
这些影响都会导致输电线路中断，对正常供电带来很大的影响。
1.2 保护角问题虽然我国在相关规定之中，对于输电线路避雷线保护角有着明确的规定，但在实际输电线路架设工作实施中，保护角的问题常常被安装人员所忽略，即便安装人员考虑到避雷线保护角安装问题，也有可能应为突发情况或特别原因而导致保护角角度过大，所以在发生雷击事故时，对于绕击的可能性有着不可避免地增加。
1.3 接地装置问题接地装置在雷电防护之中有着至关重要的作用，它将本身所受雷击产生的电能，通过接地装置导向地面，从而达到降低电流电力设施所造成的影响或破坏的作用。
但依据实际调查来看，我国的输电线路中接地装置普遍存在着腐朽或降低电阻的问题。
我国目前大量采用的接地材料以碳钢为主，这种材料使用时间过长，无法避免地会产生一定程度的腐朽，使其导电性变得更加薄弱。
电阻增大，使得雷击事故发生时并不能起到良好的导电效果，雷击依然会对电气设施造成损害。
输电线路雷击分析和防雷措施
输电线路雷击分析和防雷措施【摘要】随着我国经济建设的高速发展，全球天气的逐渐变暖，雷击（静电）灾害的发生愈来愈频繁，据统计分析，各种类型的雷击是造成局域电网甚至广域电网的大面积停电事故，造成社会治安混乱，极大的破坏群众安定生活的主要原因。
因此，加强雷电防护建设已成为当务之急。
本文主要针对目前电网的运行情况，分析输电线路雷击损失的原因，制定了切实可行的防雷措施。
【关键词】输电线路；雷击；跳闸1.雷击对对输电线路的影响输电线路一般都处在裸露空气中，容易遭受雷击，雷击过电压分为感应雷过电压和直击雷过电压两种。
研究表明，直击雷过电压对线路绝缘的威胁性最为严重，但是他的雷击率小，只占到百分之十左右，由于配电系统绝缘水平低，由感应雷引起的故障率大于百分之九十。
理论上配电网感应过电压最大值可以达到400kv，如果线路绝缘电压不大于35kv，那么就容易被毁坏，如果线路绝缘电压达到110kv级以上的话，那么雷击对其的影响就会很小了，由上所述可以看出，直击雷过电压对于高压输电线路的影响比较大。
雷击对于输电线路的影响总体来说还是很大的，要采取相应的防雷措施。
2.防雷接地电阻分析2.1接地电阻接地电阻实质上是电流经地面某点流向地下某确定点之间用欧姆定律计算出来的一个物理值，定义为接地极与电位为零的远方接地极之间的欧姆律电阻。
输电线路杆塔要想确保雷电流回流大地，就必须要接地，想要线路能够达到更好的抗雷击效果，可以调整输电线路杆塔接地电阻的阻值大小。
理论和实践证明，现代建筑物中往往有许多不同性质的电气设备，需要多个接地系统（防雷接地、设备保护接地、屏蔽接地、防静电接地等），这些接地都应纳入等电位连接范围内形成共用接地系统，但各接地系统连接采用不同的接地形式，接地效果就不同，有些不合理的接地形式还有造成反击的可能。
降低杆塔接触电阻，可以起到很好的防雷效果。
防雷接地的目的使雷电流顺利入地。
为了减小地面电压，特别是采用A型接地装置时接地电阻在可能条件下不宜大于10Ω。

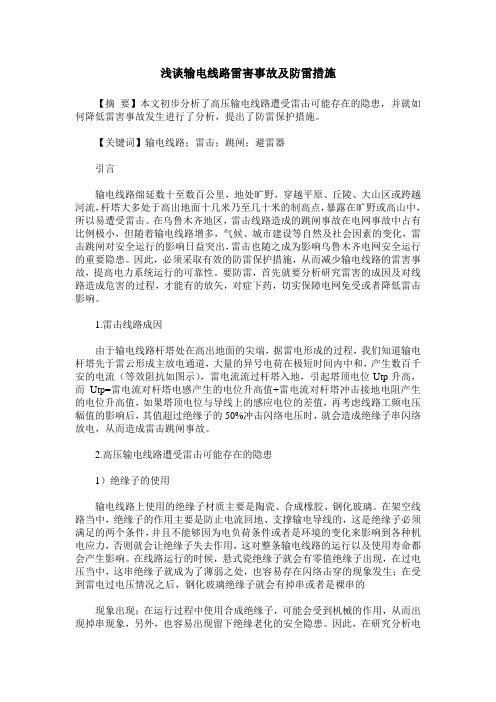

浅谈输电线路雷害事故及防雷措施
浅谈输电线路雷害事故及防雷措施【摘要】本文初步分析了高压输电线路遭受雷击可能存在的隐患，并就如何降低雷害事故发生进行了分析，提出了防雷保护措施。
【关键词】输电线路；雷击；跳闸；避雷器引言输电线路绵延数十至数百公里，地处旷野，穿越平原、丘陵、大山区或跨越河流，杆塔大多处于高出地面十几米乃至几十米的制高点，暴露在旷野或高山中，所以易遭受雷击。
在乌鲁木齐地区，雷击线路造成的跳闸事故在电网事故中占有比例极小，但随着输电线路增多，气候、城市建设等自然及社会因素的变化，雷击跳闸对安全运行的影响日益突出，雷击也随之成为影响乌鲁木齐电网安全运行的重要隐患。
因此，必须采取有效的防雷保护措施，从而减少输电线路的雷害事故，提高电力系统运行的可靠性。
要防雷，首先就要分析研究雷害的成因及对线路造成危害的过程，才能有的放矢，对症下药，切实保障电网免受或者降低雷击影响。
1.雷击线路成因由于输电线路杆塔处在高出地面的尖端，据雷电形成的过程，我们知道输电杆塔先于雷云形成主放电通道，大量的异号电荷在极短时间内中和，产生数百千安的电流（等效阻抗如图示），雷电流流过杆塔入地，引起塔顶电位Utp升高，而Utp=雷电流对杆塔电感产生的电位升高值+雷电流对杆塔冲击接地电阻产生的电位升高值，如果塔顶电位与导线上的感应电位的差值，再考虑线路工频电压幅值的影响后，其值超过绝缘子的50%冲击闪络电压时，就会造成绝缘子串闪络放电，从而造成雷击跳闸事故。
2.高压输电线路遭受雷击可能存在的隐患1）绝缘子的使用输电线路上使用的绝缘子材质主要是陶瓷、合成橡胶、钢化玻璃。
在架空线路当中，绝缘子的作用主要是防止电流回地、支撑输电导线的，这是绝缘子必须满足的两个条件，并且不能够因为电负荷条件或者是环境的变化来影响到各种机电应力，否则就会让绝缘子失去作用，这对整条输电线路的运行以及使用寿命都会产生影响。
在线路运行的时候，悬式瓷绝缘子就会有零值绝缘子出现，在过电压当中，这串绝缘子就成为了薄弱之处，也容易存在闪络击穿的现象发生；在受到雷电过电压情况之后，钢化玻璃绝缘子就会有掉串或者是裸串的现象出现；在运行过程中使用合成绝缘子，可能会受到机械的作用，从而出现掉串现象，另外，也容易出现留下绝缘老化的安全隐患。
输电线路雷击故障的防护措施分析
输电线路雷击故障的防护措施分析首先，针对输电线路雷击故障，引入防雷装置是必不可少的。
防雷装置主要由闪络器、接地装置和避雷针等组成。
闪络器能够将浮电位释放到大地上，防止雷电通过设备或线路流入地方电劢。
接地装置能够使系统设备、金属构架、设备房等与地之间导通，形成一个良好的大地接点，从而使雷电通过大地排除。
避雷针则分散雷电的能量，减少雷击的概率。
通过引入这些防雷装置，可以有效地减少雷击故障的发生，提高输电线路设备的安全性。
其次，应加强对输电线路设备的维护和检测工作。
定期进行设备的检查和维护，发现设备存在的潜在故障问题，并及时处理，是预防雷击故障的重要措施之一、通过使用红外热成像仪等设备，对线路设备进行定期的热成像检测，可以发现设备存在的潜在故障问题，如接触不良、绝缘老化等，及时进行维修和更换，减少雷击故障的发生。
此外，合理的线路布置和线路设计也是预防雷击故障的重要因素。
合理的线路布置可以减少雷电对输电线路的冲击程度，降低雷击故障的概率。
另外，合理的线路设计也可以减少雷电对设备和系统的影响，从而提高电力系统的稳定性。
例如，合理的避雷子站布置可以使雷电不易击中设备，减少雷击故障的发生。
此外，对于重要的输电线路，还可以采取无线遥测监测系统进行实时监测。
该系统可以通过无线电信号将线路的状态信息传送到监测中心，及时发现恶劣天气下可能导致雷击故障的情况，采取相应的应对措施，防止事故的发生。
最后，加强人员培训和安全教育也是预防雷击故障的重要环节。
员工应具备基本的防雷知识，了解防雷装置的工作原理和使用方法，掌握事故应急处理的方法，并定期进行相关的培训与演练，提高员工的应急处理能力。
此外，还需要加强对操作人员的安全教育，提高他们的安全意识和责任意识，防止因人为操作不当导致的雷击事故。
综上所述，输电线路雷击故障的防护措施主要包括引入防雷装置、加强设备维护和检测、合理的线路布置和设计、无线遥测监测系统以及加强人员培训和安全教育等。
输电线路设计中的防雷措施及应用 汤海涛
输电线路设计中的防雷措施及应用汤海涛摘要：在科技和经济高速发展的今天，各行各业都离不开对电力资源的需求。
输电线路因雷击造成的安全事故频频发生，线路跳闸对系统的安全运行造成严重影响。
因此要提高输电线路综合防雷技术，保障输电线路安全，稳定运行。
关键词：输电线路设计；防雷措施；应用引言根据相关调查得知，在输电线路运行过程中，其出现故障的主要因素都是来源于雷击。
所以，在今后输电线路建设过程中，应该以地貌地形以及线路结构等为依据，采用合理的方式，进行差异化绝缘配置，同时加大对多雷区以及线段的防雷保护，保证输电线路故障可以得到有效降低。
1、输电线路遭遇雷击的原因1.1、防雷装置不足将避雷器的使用在设备中实施公用，是很多电力企业为了节省开支，降低资金投入，获取更大的经济利益而采取的做法，但是这样就不能有效的起到防雷的作用，甚至这些装置没有一点作用，形同虚设。
而且还存在一个问题，就是很多电力部门在高压输电线路的高位线路的防雷装置的安设数量远远不够，完全不能应对日常的雷电现象。
1.2、设备和线路维修不到位由于设备的老化、常年使用不维修、导线接触不良、人为原因或用电负荷过大、超负荷及线路改造不及时等都会引起线路发生短路、或发生自燃而导致过电流的产生，而引发配电设备故障。
因接地导致的配电设备故障，包括避雷器接地不合理，导致电阻过大而不能迅速深入地下；因避雷器遭受雷击而没有立即换新导致的接地；由于绝缘子过脏、或不合理而导致的放电、绝缘皮破裂、老化或被击穿，因绝缘能力低而造成的短路或接地。
电力工作人员应该定期巡检，来保证高压输电线路的正常运行。
1.3、防雷装置装配不合格一些电力企业为了减少成本，在搭建和设计高压输电线路时，为了缩减工期求得尽快完工，进而减少成本，忽略了输电线路的质量，在安置防雷装备时，不按照要求去安装，装置的质量也不是很过关，在遇到雷雨天气的时候，没有防雷系统的保护，也会引发安全事故。
2、现代输电线路的防雷设计的意义分析通常情况下，雷击的危害有很多种，包括：电流高效应产生的高达数万伏冲击电压，其会直接击穿电气设备的绝缘体，致使设备短路，最终导致燃烧等灾害；电流高效应会放出强大电流，并产生大量的热能，在雷击点的温度比较高，从而导致金属融化，出现爆炸或者火灾的情况，对电网的稳定运行造成了很大影响，更严重影响了人们的日常生活。
高压输电线路雷电干扰成因及措施
高压输电线路雷电干扰成因及措施摘要随着电力建设在在我国的快速发展，因此对高压输电线路供电的可靠性要求也越来越高。
高压输电线路通常情况下都暴露在野外，具有分布广、线路长等特点，很容易受气候与地形条件的影响，遭雷击的情况也时有发生。
因此提高高压输电线路的防雷性能，提升高压线路的运行水平，是当下研究高压线路保护的重要工作。
关键词高压输电线路；雷电干扰；避雷针；避雷1 输电线路被雷电干扰的原因对电气设备绝缘有破坏作用的电压都被称为过高压，地面建筑物和构筑物和电力系统内的设备遭受雷电感应或直接雷击时产生的过高压则被称为大气过高压，其能量来源于电力系统之外，因此又被称为外部过高压，外部过高压对输电线路影响非常大。
雷电的出现有两种原因，一是雷云与地面物体间的放电现象，被称为地闪；二是雷云间的放电现象，这种被称为云闪。
地闪对输电系统有严重的威胁，输电线路在遭受雷击后，其自身绝缘会被击穿，致使相与相或相与地之间的短路，又因为大部分的高压电网都是直接接地系统，当遭遇雷击后，线路会直接跳闸，影响电网的正常运行，对国民经济的发展造成严重破坏。
2 高压输电线路防雷原则及方式对于高压输电线路防雷工作而言，其主要是及时采取有效的措施将自然灾害（雷击）降到最低，以保证安全供电和供电质量。
2.1 避免导线遭受雷击我国目前采用避雷线进行避雷是被长期工程实践证实的效果较好的防雷措施，也是我国在铺设高压输电线路时的首选方法。
但是因为某些区域受地理条件的限制，或是接地电阻难以降下来而导致雷击跳闸情况偏多时，为保证输电线路运行安全也可使用可控放电避雷针，同时在底线上安装侧向避雷针。
因此为保证导线不受或少受雷电直击，可采用避雷线、消雷器、可控放电避雷针、侧向避雷针。
2.2 减少绝缘发生闪络为保证塔顶与地雷线在遭受雷击时少不发生或者少发生闪络问题，不断提高高压输电线路自身的绝缘性能、耐雷水平是非常有必要的。
实践中常用的方法是通过降低杆塔地接电阻，来有效地提高其耐雷水平。
输电线路雷击故障分析与防雷措施
输电线路雷击故障分析与防雷措施摘要：输电线路同企业的工业生产和人民群众的日常生活密不可分，是保证现今社会良好、平稳运行的基础。
基于人们对电力需求程度的日益提高，输电线路的安全保障已经成为电力公司需要重点应对的问题。
本文简单讨论了输电线路雷击故障和防雷措施的分析与策略，首先介从雷击产生过电压的种类入手，进行了雷击性质的分析，然后介绍类防雷接地的重要性和原理以及影响因素，最后从雷击暂态、避雷器的安装、并联放电间隙以及接地电阻改造四个方面介绍了输电线路防雷的具体措施。
希望这篇文章能够在日后的输电线路安管保障工作中起到指导行的作用。
关键词：输电线路；雷击故障；防雷措施一、雷击的性质雷击过电压出现在架空输电线路上存在两种形式：直击雷过电压和感应雷过电压。
测试后发现，输电线路上最高可产生400kV的感应雷过电压，能够明显威胁到35kV以下的线路绝缘，但对大于110kV的线路绝缘无法造成大的威胁。
所以说，能够对于高压输电线路造成严重威胁的是直击雷过电压。
直击雷过电压有绕击和反击之分，都会对线路运行的安全造成伤害。
通过科学的分析雷击性质，采取合适的防雷措施，能有针对性的防止线路遭受雷击。
绕击雷过电压是指雷电击中导线之前绕开了避雷线，造成了雷击过电压，影响因素有导线防雷的保护方式、雷电的强度、杆塔的高度、地形等，通常出现在两边相。
目前主要采取安装避雷器、减小避雷线保护角度等方式来避免绕击雷。
反击雷过电压是指雷电击中避雷线和杆顶引发的过电压，影响因素有杆塔的接地电阻和导线的绝缘强度，通常出现在绝缘弱相，闪络相别不固定。
目前主要采取加强绝缘、减小杆塔接地电阻、提升路线抗雷击水平来较小反击类过电压的损害。
二、防雷的接地1 接地电阻为了对线路绝缘进行有效的保护，需要有效引导雷电流进入大地，所以要保证杆塔接地的可靠性。
提升线路的耐雷能力的一种有效手段是减小杆塔的接地电阻，实践显示，这样做可以有效地减少雷击跳闸率。
想要保证接地电阻满足设计要求，测量杆塔电阻的过程一定要符合运行规程，对接地网的工频接地电阻进行测量之前，必须拆除全部的接地引下线。
高压输电线路综合防雷措施的分析与探讨
高压输电线路综合防雷措施的分析与探讨高压输电线路作为电力系统的重要组成部分，其安全稳定运行对整个电网系统的正常运行至关重要。
在雷电活动频繁的地区，高压输电线路常常面临雷击的威胁，给输电线路的安全稳定运行带来了不小的影响。
针对高压输电线路的雷击防护工作显得尤为重要。
一、高压输电线路雷击危害分析雷击对高压输电线路的危害主要表现在以下几个方面：1. 直接损坏设备：雷电直击导线或杆塔，造成设备的直接烧毁或破坏，严重影响输电线路的正常运行。
2. 间接损坏设备：雷电感应电压和感应电流，可能导致设备绝缘击穿或损坏，从而影响设备的安全运行。
3. 造成瞬时过电压：雷击产生的电磁感应影响输电线路，产生瞬时过电压，可能对设备产生冲击，影响设备的长期稳定运行。
4. 影响系统安全稳定运行：雷击造成的设备损坏或瞬时过电压，可能导致系统设备的短路、故障，影响系统的安全稳定运行。
二、高压输电线路综合防雷措施针对高压输电线路雷击的危害，需要采取一系列的综合防雷措施，以保障输电线路的安全稳定运行。
1. 设备选型：在高压输电线路的设计和建设中，应选择具有良好防雷性能的设备，比如带有避雷针的杆塔、抗雷击能力强的导线等。
2. 避雷装置安装：为了减少雷电对输电线路的危害，应在输电线路的关键部位安装避雷设备，如避雷针、避雷带等。
3. 接地装置设置：合理设置输电线路的接地装置，可以减小雷电对设备的损害，提高设备的安全性。
4. 防护罩安装：对于一些重要的设备和关键的部位，可以考虑安装防护罩，以防止雷击对设备的直接损害。
5. 绝缘设计：合理的绝缘设计可以减小雷击对设备的影响，提高设备的抗雷击能力。
7. 定期检测维护：定期对输电线路的防雷设施进行检测和维护，及时发现问题、解决问题，以保障输电线路的正常运行。
1. 成本较高：综合防雷措施需要投入大量的资金和人力，增加了输电线路的建设和维护成本。
2. 对环境的影响：一些防雷措施如避雷针的设置可能对自然环境产生一定的影响，增加了环境保护方面的工作量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解析输电线路雷害原因及防雷措施毕海涛
摘要：输电线路的长度一般为数十公里甚至更长，分布面也广，其杆塔一般高
出地面20m以上，而且一般设置在旷野地区或者高山处，很容易受雷电影响，根据运行经验统计输电线路故障跳闸一半以上是由是雷击跳闸引起的。
近年来，随
着自然环境不断被破坏，每年雷暴日的数量在不断增加，使得输电线路的安全隐
患也越来越多，越来越严重。
基于此，本文对解析输电线路雷害原因及防雷措施
进行研究，以供参考。
关键词：输电线路；雷害原因解析；防雷措施
引言
随着经济的快速发展，电对于人们的生活发挥的作用越来越大，从照明，电
器的使用，工厂的生产等等都离不开电，所以电的生产和电的传输都是十分重要的，政府和人们对这些方面也是高度关注。
而作为电的传输的主要方法，超高压
输电线路，在目前情况下得到了广泛的使用，但是在使用过程中，存在着许多的
问题，而雷击跳闸也是目前超高压输电线路容易产生的问题。
1输电线路的雷害原因
影响输电线路雷害的原因有很多，为充分掌握输电线路遭受雷害的情况，必
须要结合现场环境因素对其进行综合分析，通过仔细检查雷击事故现场以及模拟
实验，准确判断其故障跳闸性质。
输电线路遭受雷击的主要原因有以下几个方面：线路绝缘子放电电压超过正常值的一半；雷电流强度过强；杆塔的接地电阻异常；以及无标准架空地线。
对于雷击导致的输电线路跳闸故障又可分为绕击和反击两种，一般绕击式跳闸发生概率较大，同时输电线路雷击事故还和其所处的具体地
理位置也有关联，不同的地形、天气等环境因素对雷击故障造成的影响都有不同
程度的差异。
由于天空中雷云放电导致过电压的形成，使得输电线路周围容易出
现雷击现象，大气过电压是以输电线路杆塔为放电通道，然后击穿线路绝缘层，
雷电造成大气过电压又分为两种，分别是感应雷过电压和直击雷过电压。
2输电线路系统的防雷设计
3输电线路的防雷措施
3.1加强对天气的检测
由于我国的特殊气候，所以雷击的出现次数也十分之多，在这个过程中，相
关的气候检测部门要加强对雷击气候容易出现的时间段进行检测，并根据雷击出
现的时间段，对相关的超高压线路运输进行调整，使整个线路内部的电流减少，
防止线路中电流过大，再与雷击碰到，就会导致跳闸，所以在这个过程中，就要
对相关的气候进行准确的检测，这样一来就能适时的调节电能的使用，在整个过
程中防止由于雷击产生跳闸。
3.2装设自动重合闸
输电线路的防雷保护装置如果能与重合闸装置配合，就能更好的消灭雷害事故，保证电力系统安全供电。
尤其是有一部分老的输电线路绝缘水平较低，防雷
保护的条件很差，或者是线路上装用了放电间隙或木间隙和铁间隙等，雷击跳闸
的机会相应也增多了，所以广泛安装重合闸装置就更有着特别重要的意义。
据统计，我国110kV及以上线路的自动重合闸重合成功率达71%～95%，35kV以下线
路为50%～80%。
因此，规程（SDJ7-79）要求各级电压线应尽量装设三相或单相
自动重合闸。
同时，规程明确强调，高土壤电阻率地区的送电线路，必须装设自
动重合闸装置。
3.3正确选择高压输电线路的避雷器
第一点，在进行相关工作之前，应该先对安装避雷器杆塔的遭受雷击情况有
一定的了解，如果该杆塔遭受了较多次数的雷击，那么应该在杆塔的三相上面都
安装避雷器，并且该杆塔附近的杆塔也应该安装避雷器。
再者，如果是雷击绕机
的次数比较多的话，就应该在杆塔的侧面对其进行安装避雷器。
遇到不同的状况
就对其进行相应的安装措施，才能有着良好的避雷效果。
第二点，在选购避雷器
的过程中，应该较多地选择包含间隙的避雷器，因为使用包含间隙的避雷器的周
期越长，它的效果也会越来越好，与此同时也要对避雷器的增水性能进行严格的
检查。
3.4架设避雷线
为了保护输电线路，架设避雷线是最基本和最有效的方法，其能够有效防止
雷击对导线的伤害，同时它还具有以下的效果：一是起到分流作用，可以有效地
降低流经杆塔中的雷电流，对塔顶电位起到控制。
二是避雷线具有耦合作用，可
以有效降低线路绝缘子的电压；三是避雷线具有屏蔽作用，可以减小导线上的感
应过电压。
在输电线路上安装这种避雷装置可以减低系统因雷击造成的跳闸。
一
般情况下，线路电压越高，那么避雷线起到的作用就越明显，同时还可以降低避
雷线在线路总造价的比值。
因此，如果输电线路电压等级达到了110kV及以上都
应该架设避雷线，同时为了让避雷线更好地发挥出屏蔽的作用，降低绕击率，在
设计导线边上避雷线时应缩小保护角，一般缩小至15°左右，输电线路达到500kV 时应采用双避雷线。
3.5强化输电线路的绝缘带
输电线路的绝缘带强度是影响其抗雷水平高低的直接因素，雷击事故的发生
概率和绝缘带强度成正比。
在雷电活跃地区和跨越大的杆塔处应增加绝缘子片数，这些地方多为雷击事故发生频繁地带，无论是杆塔顶部电位、感应过电压，还是
受绕击的概率都比别处要大，适当的增加绝缘子片数，同时加大输电线路和避雷
线之间的距离，都可以强化绝缘带，平时还需要加强零值绝缘子的检测工作，及
时更换和检修破损的零值绝缘子。
如今，我们常用同杆塔双回线路的输电设备，
普通的防雷措施已经无法有效起到防雷作用，可以采用不平衡绝缘方式，以保护
输电线路遭受雷击时双回线路不同时跳闸，不平衡绝缘方式就是当输电线路遭受
雷击时，绝缘子片数少的回路先闪络，然后这一回路可以当避雷线使用，对另一
条回路起到保护作用，提高其防雷水平，保证电网供电的连续性。
4输电线路的检查要点和维护措施
在对输电线路进行检修和维护时，必须由专业的检修人员来操作，熟练掌握
离线和在线的检修方式。
在对架空输电线路进行检修时，重点是检修时的安全问题，因为电线杆、塔等所处的工作环境容易受各种外界因素的干扰。
在外界电路
材料的检修和保养维护时，要确保线路的稳定工作和检修人员的人身安全。
防雷
检测是保证输电线路稳定工作正常运转的有效手段，目前，我国的防雷技术已经
处于世界先进水平，但是，仍需要在日常生活中对输电线路进行保养和检修，以
提高电力系统的稳定性。
结束语
电力系统要想稳定运行，必须不断加强对电力系统的建设工作，保持对输电
线路的检修和维护，改善防雷机制，提高线路的耐力和绝缘性，并配合国家的相
关规定进行建设改良。
这样，才能确保国家电力系统的安全稳定运行，全面提高
配电网的工作效率，为国民经济的发展与建设服务。
参考文献:
[1]刘俊博,王志钢,金鹏,孙有群,刘赫,矫立新,赵骋.吉林省220kV架空输电线路防雷运行分析[J].吉林电力,2018,46(03):17-19.
[2]李志明.35kV输电线路雷害分析及预防[J].中国新技术新产品,2017(22):137-138.
[3]周千,邵频宇.输电线路雷害分析与防雷对策[J].中国高新科技,2017,1(10):94-96.
[4]刘凯强.试析输电线路雷害原因及防雷措施[J].企业技术开发,2017,36(11):80-81+94.
[5]顾乐晋.输电线路综合防雷管理及其应用[J].低碳世界,2017(25):120-121.。
