施工图纸管理办法
总则：①保证工程图纸的完整性、正确性、系统性及分发的及时性；②做好施工图纸的管理工作；③施工图纸管理办法办法适用于本项目的所有图纸管理工作。
1、职责
本项目设资料室负责图纸的具体管理工作，工程部负责图纸管理的监督指导。
2、管理内容
2．1施工图纸的接收
（1）资料室管理人员按合同规定接收施工图纸，接收时必须进行准确核对与检查，以保证实际到图的内容、份数等与到图清单上的一致，如有疑问，及时与图纸提供单位联系解决。
（2）若有其他员工出差带回或以其他方式带回的图纸必须及时交给工程管理部图纸管理人员，不得私自留存及外传。
施工图纸的登记、对内发放
（1）施工图纸必须有设计院的出图专用章，结合本公司实际，还必须有图纸审核单位的审核章，与地质监理有关的还须有地质监理专用章，资料室管理人员再按要求盖上本建设单位的施工图审核专用章，图纸方能生效，作为施工用图。
（2）设计院提供正式施工图按供图协议要求为X份，资料室管理人员收到并核对后及时登记，分项目、分专业统一编号，电脑录入以备查。
登记必须包括的内容为：图纸名称、图号、收到数数量、
收到日期、编号、存档份数、签收人、签收日期等。
（3）正式施工图按专业一般分为建筑、结构、景观、景观、暖通、弱电、给排水等，图纸管理人员登记好有关内容后呈给工程管理部门负责人批示，资料室存档 2 份，其余转交给相关专业工程师。
（4）施工图纸须分专业按先后顺序整齐摆放，每样图纸 X 份按 01、02、-----X 的次序编号，其中 01、02 两份存档，03—X 共 X份交给专业工程师，自由安排，每个施工队提供一份图纸，由其自行保管。
（5）工程部部门负责人随时检查登记、统计情况的准确程度，防止漏登情况的发生。
（6）资料室配备专用的橱柜。
文件资料和图纸应分类整理，做好标签，有序存放。
留存的原件孤本应加锁保管。
（7）流程图：
施工图纸的对外发放
（1）按部门负责人的规定，专业工程师以先后顺序和数量及时通知有关部室领取。
（2）有关职能部室图纸接收人为资料员或负责人。
（3）图纸发放应办理发放手续，接收人核查无误后进行签字。
（4）各部门办理接受和发放手续，作好图纸的二级管理工作。
(收图登记、发图登记、领取人签字)
作废图纸的处置
（1）对施工中由于变更而作废的图纸，工程管理部门应及时收回。
其他相关使用人员须及时交回原领取处，专业工程师须及时交回图纸管理人员，办理回收作废图纸手续，由工程管理部门负责人确认批准，并隔离存放。
（2）作废图纸放置一定时间后确无使用价值时，为避免占据不必要的资源，由图纸管理人员统一造册登记并经项目相关领导批准后再销毁处置。
技术人员以及用图人应爱护图纸，防止丢失和损坏。
对于项目部各部门、施工队等因管理不善造成图纸丢失或损毁的，资料室按双倍复印价格有偿提供复印图纸。
施工图纸的借阅
（1）工程部资料室存档的图纸、规范、图集等资料均存放于项目部阅览室，存于阅览室的所有资料不得外借，由资料室管理人员统一整理保管，严禁其他任何人随便动用。
归档的原件仅容许在资料室主管人员的监看下被相关人员查阅，不准离开监看的视线范围。
（2）本项目内部有关部门及相关人员若需借阅图纸资料，须填写《图纸借阅申请单》，经工程管理部门负责人批准后方可借阅，借阅后必须及时归还，借阅时间最长不得超过1个月，如超过须办理续借手续。
（3）非本项目工作人员不得借阅图纸，特殊情况确有需要，填写《图纸借阅申请单》，必须经项目主要负责人和分管领导同意方可借阅，且借阅形式只限于复印、扫描、摘抄，不得将图纸资料带走。
由于设计变更等引起的图纸修改，参照上述施工图纸管理规定进行管理。
3、竣工图纸的编制和移交
工程竣工后，根据业主竣工文件编制和移交的有关办法和文件，项目牵头组织设计、监理、施工单位进行竣工图纸的整理与绘制，由项目工程管理部作为项目的窗口单位，向本地相关部门进行移交。
4、附件
（1）图纸目录和到图登记表
（2）图纸发放登记表
（3）图纸借阅申请单
（4）作废图纸回收记录
（5）作废图纸销毁处置记录
图纸目录和到图登记表
图纸发放登记表
图纸借阅申请单
作废图纸回收记录
作废图纸销毁处置记录。
工程图纸管理制度范文
工程图纸管理制度范文第一章总则第一条为了规范工程图纸管理工作，提高工程质量和效益，制定本制度。
第二条本制度适用于公司所有工程项目的图纸管理工作，包括设计、施工、监理等各方面。
第三条工程图纸是工程设计的重要依据，是施工的指导和依据。
图纸管理是整个工程过程中必须高度重视和规范的环节。
第四条工程图纸管理要遵循科学、严谨、规范的原则，确保图纸的准确性、及时性和完整性。
第五条工程图纸管理负责人负责全面组织协调工程图纸管理工作，具体实施由专门建立的图纸管理团队进行。
第六条各相关部门要配合协调，加强沟通，确保工程图纸管理工作的顺利进行。
第二章图纸编制与审查第七条工程图纸编制应按照国家相关规定和标准进行，确保图纸的准确性和规范性。
第八条工程设计人员应具备相关资质和经验，编制图纸时要认真对照实际情况，确保设计符合工程要求。
第九条工程图纸应经过相应专业人员的审查，确保各项技术指标和设计要求的合理性和一致性。
第十条工程图纸的审查人员要认真负责，对设计中存在的问题提出合理的建议和意见。
第十一条工程图纸编制完成后，需进行最终审查确认，确保设计方案的科学性和可行性。
第三章图纸传递与备份第十二条工程图纸的传递应按照一定的流程和程序进行，确保各相关部门都能及时获取到最新的图纸内容。
第十三条图纸传递时，要注明传递时间和传递对象，确保传递的准确性和安全性。
第十四条工程图纸需进行定期备份，确保图纸资料的安全性和完整性。
第十五条图纸备份工作由专门负责的人员进行，备份信息要按照规定保存并保密处理。
第四章图纸变更与修订第十六条工程图纸如需变更或修订，需经过相关部门的审查确认，并及时修改并传达至各相关部门。
第十七条图纸变更或修订要做到规范、及时、准确，确保施工过程中的指导性和适用性。
第十八条图纸变更或修订的原因和内容需要做好记录，并进行归档保存，以备查阅。
第五章图纸使用和归档第十九条工程图纸应按照设计要求和施工进度进行相应使用，确保施工的顺利进行。
施工图设计交底和图纸会审管理制度范文(3篇)
施工图设计交底和图纸会审管理制度范文一、目的和范围本制度的目的是规范施工图设计交底和图纸会审的管理流程，确保施工图设计的准确性和高质量。
本制度适用于公司的施工图设计交底和图纸会审管理工作。
二、术语定义施工图设计交底：指将施工图纸和设计文件交给施工单位，并进行相关解释和讲解的活动。
图纸会审：指各相关专业人员在会议室里对施工图纸进行集体审查、讨论和修改的过程。
三、施工图设计交底管理流程1. 设计交底会的准备a. 组织相关专业人员和施工单位参加设计交底会；b. 提前准备好设计交底的相关资料和材料；c. 确定交底会的时间、地点和议题。
2. 设计交底会的进行a. 由设计负责人主持交底会；b. 介绍设计文件的背景、目的和内容；c. 解读设计文件的技术要求和规范；d. 回答施工单位提出的问题和疑问；e. 确定施工单位必须遵守的相关规程和标准；f. 对施工单位的要求进行明确和记录。
3. 设计交底会的总结和反馈a. 设计负责人进行交底会的总结和提纲；b. 将交底内容和要求以书面形式反馈给施工单位；c. 记录交底会的出席人员和会议纪要；d. 对交底会的效果进行评估和改进。
四、图纸会审管理流程1. 图纸会审的准备a. 安排会审的时间和地点；b. 确定参会人员和会议议题；c. 准备好会审所需的图纸和设计文件。
2. 图纸会审的进行a. 由主持人主持会议，确保会议纪律和效果；b. 讲解图纸的基本信息和设计意图；c. 分享专业知识和技术要求；d. 提出疑问、问题和建议；e. 就图纸的修改和完善进行讨论和决策；f. 确定后续处理和跟进事项。
3. 图纸会审的总结和记录a. 总结会议的讨论和决策结果；b. 记录会议的出席人员和会议纪要；c. 确定图纸修改的责任人和时间节点；d. 对图纸会审的效果进行评估和改进。
五、质量控制措施1. 设计交底和图纸会审应按照相关标准和规程进行，确保施工图设计的准确性和可行性；2. 设计交底和图纸会审应由具备相关专业知识和工作经验的人员进行；3. 交底和会审的内容和要求应以书面形式明确记录，以便后续跟进和核查；4. 设计交底和图纸会审的过程和结果应进行有效的沟通和反馈，以确保施工单位正确理解和执行；5. 对设计交底和图纸会审的效果进行定期的评估和改进，以提高管理和施工质量。

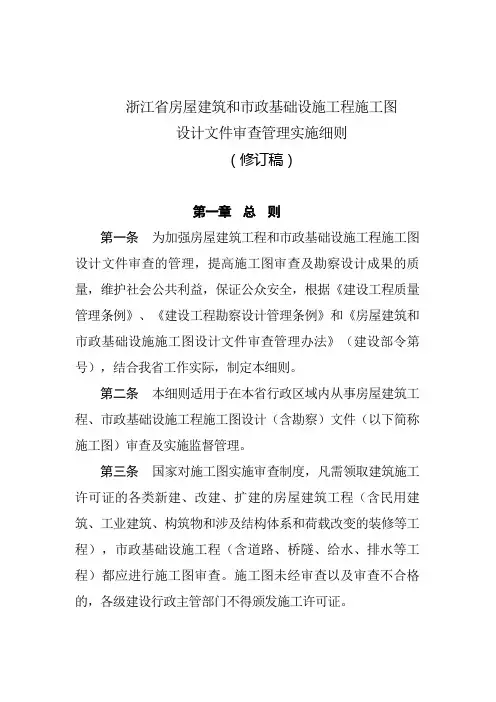

浙江省房屋建筑和市政基础设施工程施工图
浙江省房屋建筑和市政基础设施工程施工图设计文件审查管理实施细则（修订稿）第一章总则第一条为加强房屋建筑工程和市政基础设施工程施工图设计文件审查的管理，提高施工图审查及勘察设计成果的质量，维护社会公共利益，保证公众安全，根据《建设工程质量管理条例》、《建设工程勘察设计管理条例》和《房屋建筑和市政基础设施施工图设计文件审查管理办法》（建设部令第号），结合我省工作实际，制定本细则。
第二条本细则适用于在本省行政区域内从事房屋建筑工程、市政基础设施工程施工图设计（含勘察）文件（以下简称施工图）审查及实施监督管理。
第三条国家对施工图实施审查制度，凡需领取建筑施工许可证的各类新建、改建、扩建的房屋建筑工程（含民用建筑、工业建筑、构筑物和涉及结构体系和荷载改变的装修等工程），市政基础设施工程（含道路、桥隧、给水、排水等工程）都应进行施工图审查。
施工图未经审查以及审查不合格的，各级建设行政主管部门不得颁发施工许可证。
以上规定以外的工程，如农民自建房等，业主自愿报审，各审查机构应积极支持，认真做好施工图设计审查工作。
第二章机构认定第四条省建设行政主管部门负责全省施工图设计文件审查机构（以下简称审查机构）的认定，各地市建设行政主管部门负责本行政区域内审查机构认定初审及相关工作。
第五条所有在本省境内从事施工图设计文件审查工作的审查机构，必须经省建设行政主管部门的认定。
审查机构的机构认定、换证等申报工作按省建设行政主管部门具体通知要求执行。
第六条审查机构中专门从事审查工作的审查人员不得低于各专业审查人员要求数量的，兼职从事审查的注册人员与审查机构签订至少一年（含）以上的聘用合同。
审查人员只能在一个审查机构从事审查工作。
审查机构申请某一类型市政工程认定的，其配套专业人员与本机构其他类型市政工程或者房屋建筑工程的专业人员相同的，其人员可以通用。
审查机构认定标准的未尽事宜，参照《房屋建筑和市政基础设施施工图设计文件审查管理办法》（建设部号令）等国家有关规定执行。
图纸管理规定
图纸管理规定一、总则为了加强对图纸的管理，保证图纸的完整性、准确性和可追溯性，提高工作效率和质量，特制定本规定。
本规定适用于公司内所有与图纸相关的活动，包括设计、审核、存档、发放、借阅、回收等。
二、图纸的分类1、按照专业分类：如建筑图纸、结构图纸、电气图纸、给排水图纸等。
2、按照阶段分类：如初步设计图纸、施工图图纸、竣工图图纸等。
3、按照用途分类：如内部使用图纸、外部提交图纸等。
三、图纸的编制1、图纸的编制应符合国家和行业的相关标准、规范和规定。
2、设计人员应根据项目的要求和设计任务书进行图纸的绘制，确保图纸的内容完整、准确、清晰。
3、图纸应包含必要的标题栏、图例、说明、尺寸标注、技术要求等信息。
四、图纸的审核1、图纸编制完成后，应进行内部审核。
审核人员应具备相应的专业知识和经验，审核内容包括图纸的规范性、准确性、完整性、合理性等。
2、内部审核通过后，如有需要，应提交外部审核，如业主、相关政府部门等。
3、审核过程中发现的问题应及时反馈给设计人员进行修改，修改后的图纸应重新进行审核。
五、图纸的存档1、审核通过的图纸应及时进行存档，存档的图纸应为最终版本。
2、存档的图纸应按照项目、专业、阶段等分类进行整理，并建立相应的目录和索引。
3、存档的图纸应采用纸质和电子两种形式，纸质图纸应保存在专门的档案柜中，电子图纸应存储在专门的服务器或存储设备中，并定期进行备份。
六、图纸的发放1、图纸的发放应根据项目的需要和相关规定进行，发放的对象包括施工单位、监理单位、业主等。
2、发放的图纸应加盖相应的印章，如“受控”章、“发放”章等，并注明发放的份数和日期。
3、发放的图纸应进行登记，记录发放的对象、份数、日期等信息。
七、图纸的借阅1、因工作需要借阅图纸的人员，应填写《图纸借阅申请表》，注明借阅的图纸名称、份数、借阅期限等信息，并经部门负责人批准。
2、借阅的图纸应妥善保管，不得损坏、丢失或转借他人。
3、借阅期限届满，应及时归还图纸，如需续借，应办理续借手续。
工程部图纸如何管理制度
工程部图纸如何管理制度第一章总则第一条为规范工程部图纸管理工作，提高工程部图纸管理质量，加强工程部图纸管理工作标准化、规范化，制定本制度。
第二条本制度适用于工程部各类图纸管理工作，包括设计图纸、施工图纸、技术交底图纸等。
第三条工程部图纸管理应当坚持“谁负责、谁主管、谁监督、谁检查”的原则，确保图纸管理工作有序、高效。
第四条工程部图纸管理应当按照国家相关法律法规和规范要求执行。
第二章图纸管理责任第五条工程部负责人是工程部图纸管理的主要责任人，对图纸管理工作负总责。
第六条工程部图纸管理人员应当严格执行图纸管理制度和相关规定，认真负责完成图纸管理工作。
第七条工程部各岗位人员应当按照职责范围，做好图纸管理工作，确保图纸管理工作有序进行。
第三章图纸接收与登记第八条工程部接收外部图纸应当认真核对图纸内容、数量，并及时登记入库。
第九条工程部图纸管理人员应当建立外部图纸的档案，便于查阅和管理。
第十条工程部图纸管理人员应当按照规定时间进行图纸的定期盘点，确保图纸的完整性。
第四章图纸存储与传输第十一条工程部图纸存储应当按照不同类型的图纸进行分类存放，便于查找和管理。
第十二条工程部图纸存储应当采取防潮、防尘、防火等措施，确保图纸的安全。
第十三条工程部图纸传输应当按照规定的程序和标准进行，确保图纸的安全性。
第五章图纸使用与归档第十四条工程部图纸使用应当按照规定程序进行，严格控制图纸的使用范围和权限。
第十五条工程部图纸归档应当按照规定的时间、地点进行，确保图纸的完整性和安全性。
第十六条工程部图纸归档后，应当建立档案，方便查阅和管理。
第六章图纸修改与审查第十七条工程部图纸修改应当按照规定的程序进行，修改后应当及时更新相关记录。
第十八条工程部图纸修改应当进行严格的审查，确保修改合理、准确。
第七章图纸销毁与报废第十九条工程部图纸销毁应当按照规定的程序和要求进行，销毁后应当做好相关记录。
第二十条工程部图纸报废应当按照规定的程序进行，报废后应当做好相关记录和处置。

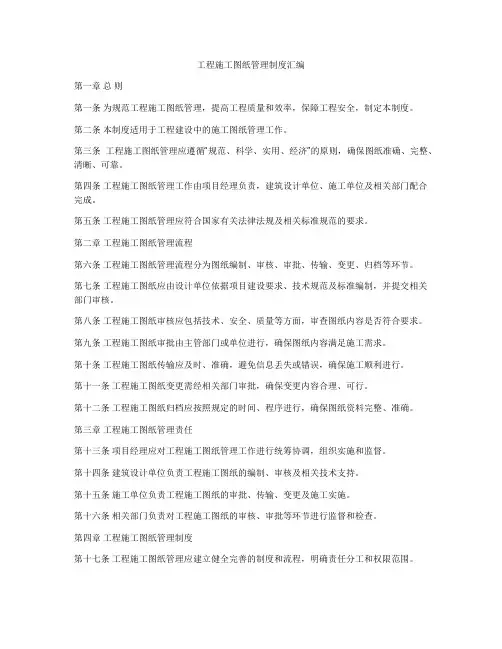

工程施工图纸管理制度汇编
