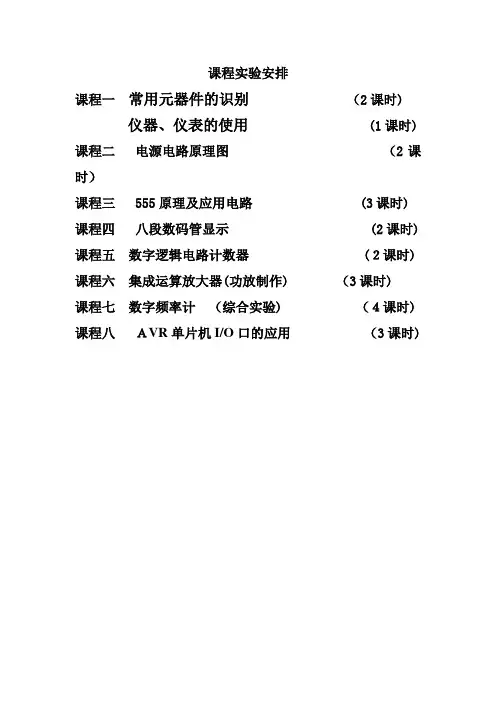

课程实验安排课程一常用元器件的识别（2课时)仪器、仪表的使用 (1课时) 课程二电源电路原理图（2课时）课程三 555原理及应用电路 (3课时) 课程四八段数码管显示 (2课时) 课程五数字逻辑电路计数器 (２课时) 课程六集成运算放大器(功放制作) （3课时)课程七数字频率计（综合实验) （４课时) 课程八ＡVR单片机I/O口的应用（3课时)课程一常用元器件的识别ﻫ仪器、仪表的使用（主讲人:连刘雷)主要讲解示波器、信号发生器等常用仪器仪表的使用,电路焊接的基础(不懂焊接)一、常用元器件的识别（一）:电阻ﻫ电阻在电路中用“R”加数字表示，如:R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω）,倍率单位有：千欧（KΩ），兆欧(MΩ）等。
换算方法是：1兆欧=100０千欧=10０000０欧ﻫ电阻的参数标注方法有3种,即直标法、色标法和数标法。
ﻫa、数标法主要用于贴片等小体积的电路,如：４72 表示47×100Ω(即4．7K)；104则表示10０Ｋﻫb、色环标注法使用最多，现举例如下:ﻫ四色环电阻、五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下所示:颜色有效数字倍率允许偏差（%)ﻫ银色/x0.０１±10金色／ｘ0.1±5黑色０+0 ／ﻫ棕色 1 ｘ1０±1ﻫ红色 2 x100±2橙色３ｘ１000/黄色４x10000 /绿色5x1000０0 ±0.5ﻫ蓝色 6 x1000000±0.2ﻫ紫色7 x1000００00 ±0.1灰色8x1000０00０0 /白色9 ｘ10000０0000 /ﻫ（二)、电容１、电容在电路中一般用“C”加数字表示(如Ｃ13表示编号为13的电容)。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
电子技能实训PPT课件
100
0 .5 6 J 100v
标称容量为100PF
标称容量为0.56F、额定工作电压为 100V、允许偏差为±5% （不标单位，用零点多少标注的情况 下单位为F）
40
1．电容器的标注方法及识读 2）文字符号法 （1）标注方法 文字符号法是利用文字和数字的有机结合将标 称容量、允许误差等参数标注在电容器上的一种方法。 （2）识读练习
3）色标法 色标法中各环颜色所代表的含义
色环 颜色
第一色环
第三色环
第二色环 四色环 五色环法
(有效数字) 法
(有效数
(倍乘数) 字)
第四色环
第五色 环
四色环 五色环 五色环
法
法
法
(偏差) (倍乘数) (偏差)
黑
0
×100
0
--
×100
--
棕
1
×101
1
--
×101 ±1%(F)
红
2
×102
2
--
×102 ±2%(G)
（6）力敏电阻器
力敏电阻器是一种阻值随压力变化而变化的电阻，国外称为 压电电阻器。所谓压力电阻效应即半导体材料的电阻率随机 械应力的变化而变化的效应。可制成各种力矩计，半导体话 筒，压力传感器等。
12
2．特殊电阻器 2）排电阻器
看一看 电阻器的外形
（a）单排直插电阻器 （b）表面贴装双排电阻器 3）贴片电阻器
6.8Ω I
标称阻值为6.8Ω，允许偏差为±5%
220KΩ
标称阻值为220KΩ，允许偏差为±20% （省略标注默认±20%）
18
1．电阻器的标注方法及识读
电子技术基础知识培训课件
时序逻辑电路应用
时序逻辑电路具有记忆功能，可以用 于实现各种时序控制电路，如微处理 器、存储器等。
06
电子技术实验与实践操作指导
电子技术实验设备介绍与使用方法
实验设备
示波器、信号发生器、万用表、电源 等。
使用方法
介绍各种设备的原理、功能及使用方 法，确保学员能够正确、安全地操作 这些设备。
电子技术实验项目设计与实施方案
卡诺图化简法
通过卡诺图化简，将复杂 的逻辑函数简化为简单的 逻辑函数。
波形图分析法
通过观察数字电路的输入 输出波形，分析电路的工 作过程和性能。
数字电路应用实例解析
触发器应用
组合逻辑电路应用
触发器是数字电路中最基本的单元之 一，可以用于实现各种逻辑功能，如 计数器、寄存器等。
组合逻辑电路由逻辑门组成，可以实 现各种组合逻辑功能，如译码器、编 码器等。
模拟电路基本概念与特点
模拟电路定义
模拟电路是指处理模拟信号的电 子电路，其信号大小、波形等都 是连续变化的。
模拟电路的特点
与数字电路相比，模拟电路具有 处理模拟信号、连续时间特性和 非理想效应等特点。
模拟电路分析方法与技巧
电路分析方法
在模拟电路中，常用的分析方法包括等效分析法、图解法和 解析法等。
电路需求、电压、电流、频率、稳定性等 。
放大电路、开关电路、振荡电路等。
集成电路选型与应用
集成电路类型
模拟集成电路、数字集成电路、混合集成电路等。
集成电路参数
输入输出电压、功耗、工作频率等。
集成电路选型考虑因素
电路需求、性能要求、封装形式等。
集成电路应用
信号放大和处理、数字逻辑电路、微处理器等。
电工电子技术培训教材
电工电子技术实训实训一：电工基本技能及配盘实训内容：一、常用电工工具的使用二、导线的连接方法三、家用配电盘的制作四、综合盘的制作五、空气开关箱的制作六、RJ-45水晶头及568B直通线的制作七、有线电视插头、电话线水晶头的制作八、实训时间具体安排九、实训各项评分标准电工基本技能及配盘实训的任务是：使学生了解行业规范所要求的电工工艺基本知识和初步掌握最基本的电工操作技能，培养学生分析问题和解决问题的能力，提高实际动手能力，加强职业道德观念。
一、常用电工工具的使用1、螺丝刀的用途及操作方法螺丝刀也称为螺丝起子、螺钉旋具、改锥等，用来紧固或拆卸螺钉。
它的种类很多，按照头部的形状的不同，常见的可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动和风动等形式。
（1）十字起子实物图如下所示。
十字形螺丝刀主要用来旋转十字槽形的螺钉、木螺丝和自攻螺丝等。
产品有多种规格，通常说的大、小螺丝刀是用手柄以外的刀体长度来表示的，常用的有100mm、150mm、200mm、300mm和400mm等几种。
使用时应注意根据螺丝的大小选择不同规格的螺丝刀。
使用十字形螺丝刀时，应注意使旋杆端部与螺钉槽相吻合，否则容易损坏螺钉的十字槽。
（2）一字起子实物图如下图所示。
一字形螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。
产品规格与十字形螺丝刀类似，常用也是100mm、150mm、200mm、300mm和400mm等几种。
使用时应注意根据螺丝的大小选择不同规格的螺丝刀。
若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。
螺丝刀的具体使用方法如下图所示：当所旋螺钉不需用太大力量时，握法如下左图；若旋转螺钉需较大力气时，握法如下右图所示。
上紧螺钉时，手紧握柄，用力顶住，使刀紧压在螺钉上，以顺时针的方向旋转为上紧，逆时针为下卸。
穿心柄式螺丝刀，可在尾部敲击，但禁止用于有电的场合。
电子技术基础知识培训课件
CHAPTER 02
电子元器件
电阻器
总结词
电阻器是电子电路中最常用的元件之一，主要用于限制电流大小，实现电压分压 ，调节信号幅度等功能。
详细描述
电阻器是一种被动元件，由导体、绝缘体和半导体材料制成。它的主要参数有阻 值、误差、功率和温度系数等。根据阻值是否可调，电阻器分为固定电阻器和可 调电阻器。
2. 工业领域：在现代化的工业生产中，自动化、机器人等技术都 离不开电子技术的支持。
3. 航空航天领域：在飞机、火箭等航空器的控制系统中，电 子技术同样扮演着重要的角色。
4. 医疗领域：在医疗设备、医疗器械以及各类诊断仪器中， 电子技术都发挥着关键作用。
5. 日常生活领域：电视、冰箱、洗衣机等家用电器的制造 和研发都离不开电子技术的支持。
三极管
总结词
三极管是一种半导体器件，具有放大和开关作用，实现信号放大、振荡、开关等功能。
详细描述
三极管由半导体材料制成，具有三个电极和两个PN结结构。它的主要参数有电流放大倍数、饱和电压 和结电容等。根据结构的不同，三极管可分为NPN型和PNP型三极管。
CHAPTER 03
电路分析基础
电路的基本概念
电子技术的发展趋势
• 高速化：随着人们对信息处理速度的要求越来越高，电子技术正在向高速化方向发展。例如，新一代的CPU和 GPU的运行速度已经可以达到每秒万亿次级别。
• 集成化：随着半导体技术的发展，电子器件的尺寸越来越小，功能越来越强大，同时成本也在不断降低。这使 得电子技术可以实现更广泛的应用。
电容器
总结词
电容器是一种储能元件，用于存储电荷，实现信号滤波、旁 路、耦合等功能。
详细描述
电容器由两个导电膜或导线之间夹以绝缘材料构成。它的主 要参数有电容值、耐压、误差和温度系数等。根据介质的不 同，电容器可分为薄膜电容、电解电容、可变电容和真空电 容等。
电子技术培训教材.doc
文件编号DOCUMENT NO：发行版本VERSION：页数PAGINATION: 69培训教材培训教材目录第一章基础培训教材第一节常用术语解释（一） (1)1．组装图 (1)2．轴向引线元件 (1)3．单端引线元件 (1)4．印刷电路板 (1)5．成品电路板 (1)6．单面板 (1)7．双面板 (1)8．层板 (2)9．焊盘 (2)10．元件面 (2)11．焊接面 (2)12．元件符号 (2)13．母板 (2)14．金属化孔（PTH） (2)15．连接孔 (2)16．极性元件 (2)17．极性标志 (2)18．导体 (2)19．绝缘体 (2)20．半导体 (3)21．双面直插 (3)22．套管 (3)23．阻脚 (3)24．管脚打弯 (3)25．预面型 (3)第一节常用术语解释（二） (4)1．空焊 (4)2．假焊 (4)3．冷焊 (4)4．桥接 (4)5．错件 (4)6．缺件 (4)7．极性反向 (4)8．零件倒置 (4)9．零件偏位 (4)10．锡垫损伤 (4)11．污染不洁 (4)12．爆板 (4)13．包焊 (4)14．锡球 (4)15．异物 (4)16．污染 (4)17．跷皮 (4)18板弯变形 (4)19．撞角、板伤 (4)20．爆板 (4)21．跪脚 (4)22．浮高 (4)23．刮伤 (4)24．PCB板异物 (4)25．修补不良 (4)26．实体 (5)27．过程 (5)28．程序 (5)29．检验 (5)30．合格 (5)31．不合格 (5)32．缺陷 (5)33．质量要求 (5)34．自检 (5)35．服务 (5)第二节电子元件基础知识 (6)（一）阻器和电容器 (6)1．种类 (6)2．电阻的单位 (6)3．功率 (6)4．误差 (6)5．电阻的标识方法 ··············································································6-86．功率电阻 (8)7．电阻网络 ·······················································································8-98．电位器 (9)9．热敏电阻器 (9)10．可变电阻器 (9)（二）电容器 (10)1．概念和作用 (10)2．电路符号 (10)3．类型 (10)4．电容量 (10)5．直流工作电压 (10)6．电容器上的工程编码 (10)7．习题 ..........................................................................................11-12 二、变压器（Transformer）和电感器（Inductor）.. (13)（一）变压器 (13)（二）电感器 (13)三、二极管(diodc) (14)1．稳压二极管 (14)2．发光二极管(LED) (14)四、三极管(triode) (15)1．习题 (16)五、晶体（crystal） (17)六、晶振（振荡器） (17)七、集成电路（IC） (17)八、稳压器 (18)九、IC插座（Socket） (18)十、其它各种元件 (19)1．开关(Rwitch) (19)2．继电器(Relayo) (20)3．连接器(Connector) (20)4．混合电(mixed circuit) (20)5．延迟器 (20)6．篇程连接器 (20)7．保险丝(fuse) (20)8．光学显示器(optic monitor) (20)9．信号灯(signal lamp) (20)十一、静电防护知识 (20)1．手带 (21)2．脚带 (21)3．工作台表层材料 (21)4．导电地板胶和导电腊 (21)5．导电框 (21)6．防静电袋 (22)7．空气电离器 (22)8．抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1．电阻的安装 (24)2．电容的插装 ·····················································································25-263．二极管的插装 (27)4．三极管的安装 (27)5．晶体的安装 (27)6．振荡器的安装 (27)7．IC的安装 (27)8．电感器的发装 (27)9．变压器的安装 (27)三、补焊技术 (28)四、测试技术 .............................................................................................28-29 第二章品质管制的演进史 (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与，全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法 ·······························································································35/36三、特性要因图法 (37)（一）特性要因图使用步骤 (37)（二）特性要因图与柏拉图之使用 (38)（三）特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)（一）管制图的实施循环 (41)（二）管制图分类 (42)1．计量值管制图 (42)2．计数值管制图 (42)（三）X—R管制图 (43)七、查核表（Check Sheet） ··············································································44/45第四节品管抽样检验 (46)（一）抽样检验的由来 (46)（二）抽样检验的定义 (46)（三）用语说明 (46)1．交货者及检验收者 (46)2．检验群体 (46)3．样本 (46)4．合格判定个数 (46)5．合格判定值 (46)6．缺点 (46)7．不良品 (47)四、抽样检验的型态分类 (47)1．规准型抽样检验 (47)2．选别型抽样检验 (47)3．调整型的抽样检验 (47)4．连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1．检验的场合 (48)2．适应全数检验的场合 (48)六、抽样检验的优劣 (48)1．优点 (48)2．缺点 (48)七、规准型抽样检验 (48)1．允收水准（Acceptable Quality Level） (48)2．AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤·······································································49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动 ····················································································52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000：94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1．目标 (56)2．精髓 (56)3．任务 (56)4．要求 (57)ISO9001：2000版 (58)1．范围 (58)2．参考标准 (58)3．名词与定义 (58)4．品质管理系统 ··································································································58/69。
电子技术培训(共83张PPT)
个人情况表现题（单选）
• 员工小王总是不能按公司规定做卫生值日，假如 你是小王的同事，你会采取哪一种做法？
确标出去向。
接线面背后的元器件或导线，绘制时用虚线表示。
1.2 整机装配常用技术文件
• 线扎图 复杂的机器或单元用的导线较多，走线复杂。为了便于连线，使走 线整齐美观，可以将导线按照规定和要求绘制成线扎装配图。
• 结构式画法：反映出线扎的实际粗细
• 图例式画法：线扎全部用单线表示 当导线过长，线扎图无法按照实际长度绘制时，可以采用断开画法，
的全面提高
提高职业道德水平是升华人格的一条最 人格的升华完善，就是人逐步摆脱兽性、减少兽性，增 进人性、复归人性 经过严格的职业训练和生活磨练，才能获得实际有用的 知识和人生智慧 要成就事业，必须经受得住种种诱惑以及艰难困苦的考 验 伟人无一不是经过严格的职业训练和历尽千辛万苦才取 得辉煌成就的
1.1 电子工程图常用图形符号
•常用图形符号
电子工程图常用的图形符号包括国标 规定的图形符号和一些常用的非国标图形 符号及新型元器件的图形符号，见表 1-1
（word文档）。
1.1 电子工程图常用图形符号
•有关符号的使用说明 在实际应用图形符号时只要不发生误解，应尽量简化， 如晶体管不画圆圈，接地简化成一小段粗实线，电解电容、 电池的负极用细实线表示等。
插座 XS 三极管 VT 互感器 T 线圈 L
1.1 电子工程图常用图形符号
