OLED（Organic Light Emitting Diode）空穴传输层结构是指在OLED显示器中，空穴传输层的组织结构。
OLED显示器是一种通过有机材料发光的平面显示技术，它由多个层次的结构组成，其中空穴传输层是其中的一层。
空穴传输层是OLED显示器中的一个重要组成部分，负责将电子从阴极传输到发光层，以激发有机材料发光。
它的主要功能是提供一个能够有效传输电子并且保持电子与其他层之间良好接触的介质。
一般而言，空穴传输层通常由有机材料构成，这些材料具有良好的电子传输性能和稳定性。
空穴传输层的结构可以采用单层结构或多层结构，具体的设计会基于实际应用需求和制造工艺来确定。
在OLED显示器中，空穴传输层结构的设计和优化对于提高显示器的亮度、色彩饱和度和能效等方面都具有重要影响。
因此，在空穴传输层的选择和优化上，需要考虑材料的电子传输性能、热稳定性、光学性能以及制备工艺等因素。
总之，OLED空穴传输层结构是为了实现电子在OLED显示器中的有效传输和发光而设计的一种组织结构，它对于OLED显示器的性能和品质具有重要影响。
oled原理及其优点,OLED的应用领域
oled原理及其优点| OLED的应用领域oled是什么？OLED（Organic Light-Emitting Diode），又称为有机电激光显示、有机发光半导体（Organic Electroluminescence Display，OLED）。
OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。
OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。
当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。
oled原理：OLED是指在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO玻璃透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，然后分别迁移到发光层，相遇形成激子使发光分子激发，后者经过辐射后发出可见光。
辐射光可从ITO 一侧观察到，金属电极膜同时也起了反射层的作用。
oled优点：（1）功耗低与LCD相比，OLED不需要背光源，而背光源在LCD中是比较耗能的一部分，所以OLED是比较节能的。
例如，24in的AMOLED模块功耗仅仅为440mw，而24in 的多晶硅LCD模块达到了605mw。
（2）响应速度快OLED技术与其他技术相比，其响应速度快，响应时间可以达到微秒级别。
较高的响应速度更好的实现了运动的图像。
根据有关的数据分析，其响应速度达到了液晶显示器响应速度的1000倍左右。
（3）较宽的视角与其他显示相比，由于OLED是主动发光的，所以在很大视角范围内画面是不会显示失真的。
其上下，左右的视角宽度超过170度。
（4）能实现高分辨率显示大多高分辨率的OLED显示采用的是有源矩阵也就是AMOLED，它的发光层可以是吸纳26万真彩色的高分辨率，并且随着科学技术的发展，其分辨率在以后会得到更高的提升。
oled器件 微腔长度 光程 半峰宽
一、OLED器件OLED（Organic Light Emitting Diode）是一种新型的有机发光二极管，具有自发光、薄、轻、柔性、低功耗、广视角等优点，被认为是未来显示技术的发展方向之一。
它可以应用于电视、无线终端、电子书、面板照明等领域。
在OLED器件中，微腔长度、光程和半峰宽等参数则是影响其发光性能和稳定性的重要因素。
二、微腔长度微腔长度是指OLED器件中光学微腔的长度，通常以纳米为单位进行计量。
微腔长度的大小对OLED发光性能有着重要的影响。
一般来说，微腔长度越小，OLED器件的发光效率和发光波长的稳定性就越高。
因为微腔长度的变化会影响OLED发射态的能量和发射光谱的宽度，从而影响其发光性能。
通过控制和调节微腔长度，可以有效地提高OLED器件的发光效率和发光稳定性。
三、光程光程是光在介质中传播的路径长度，对OLED器件的发光性能同样具有重要的影响。
在OLED器件中，光程的大小会直接影响到光的损失和光谱的稳定性。
通常情况下，较长的光程会导致光在传播过程中的损失增加，从而降低整个系统的光利用率。
而较短的光程则可以减少光的损失，提高光的传播效率。
在设计和制备OLED器件时，需要根据具体的要求来合理地控制光程的大小，以达到最佳的发光效果。
四、半峰宽半峰宽是描述光谱线宽的一个重要参数，通常用于评价OLED器件发光的稳定性。
在OLED器件中，如果发射光谱的半峰宽较宽，会导致发光波长的不稳定性，影响整个器件的发光品质。
减小半峰宽是提高OLED器件发光稳定性的重要手段之一。
通过优化器件的结构和材料，可以有效地降低发射光谱的宽度，提高发光的单色性和稳定性。
五、总结在OLED器件中，微腔长度、光程和半峰宽等参数的合理控制对其发光性能和稳定性具有重要的影响。
通过对这些关键参数的研究和优化，可以有效地提高OLED器件的发光效率、发光稳定性和发光品质，推动OLED技术的进一步发展和应用。
相信随着相关技术的不断突破和创新，OLED器件将会在未来的显示领域发挥越来越重要的作用，为人们的生活带来更加便利和美好的体验。
喷墨印刷oled原理-概述说明以及解释
喷墨印刷oled原理-概述说明以及解释1.引言1.1 概述概述部分的内容应该简要介绍喷墨印刷OLED 技术，并提出本文的目的和重要性。
喷墨印刷OLED 技术是一种新兴的显示技术，它结合了OLED（有机发光二极管）和喷墨印刷技术的优势。
OLED 技术具有自发光、视角宽、高对比度等优点，而喷墨印刷技术则具有低成本、高效率、可大面积制造等特点。
喷墨印刷OLED 可以通过喷墨技术将有机发光材料溶液精确地喷射到基板上，形成显示像素，从而实现高质量、高分辨率的显示效果。
本文旨在深入探讨喷墨印刷OLED 的原理和应用。
通过对OLED 技术和喷墨印刷技术进行综合分析，我们将介绍OLED 技术的基本原理以及喷墨印刷技术在OLED 制造中的应用，以期展示喷墨印刷OLED 技术的前景和潜力。
对于读者来说，理解喷墨印刷OLED 的原理和技术应用有着重要意义。
这一新兴技术有望在未来的显示器市场中取得突破，其低成本、高效率和高质量的优势将使其在平板电视、智能手机和可穿戴设备等领域广泛应用。
因此，了解喷墨印刷OLED 的工作原理和特点对于研究人员、工程师和消费者都具有重要的参考价值。
通过本文的研究，我们将为读者提供全面的了解喷墨印刷OLED 技术的基础知识，帮助读者准确评估该技术的前景和应用潜力。
最后，我们将总结OLED 原理的重要性，并对喷墨印刷OLED 技术的未来进行展望。
1.2 文章结构本文主要介绍喷墨印刷OLED的原理。
文章结构如下：第一部分为引言，包括概述、文章结构和目的。
在概述中，将简要介绍OLED的原理和应用；在文章结构中，说明本文将介绍OLED原理和喷墨印刷技术的基本原理及其在OLED制造中的应用；在目的中，阐明本文旨在总结OLED原理的重要性并展望喷墨印刷OLED的前景。
第二部分为正文，分为两个小节。
第一小节将深入介绍OLED原理。
首先，解释什么是OLED，包括其基本概念和原理。
然后，详细介绍喷墨印刷OLED的概念和应用，阐述其在显示技术领域的优势和发展前景。
OLED材料发展-空穴传输材料
OLED材料发展-空穴传输材料OLED材料发展,空穴传输材料发布时间:2008-10-01 作者: 来源: 浏览次数: 53 OLED材料发展,空穴传输材料目前空穴传输材料(Hole transport materials)(本文层电洞传输材料)向提高热稳定向和降低空穴传输层与阳极界面的能级差的方向发展，但离不开triphenylamines(图1)的结构。
日本的Nagoya大学与Nippon Steel Chemical公司合作开发TPD衍生物的电洞传输材料(图2)，虽然改善了TPD易结晶的特性，但使用Alq为电子传输发光体时，元件(ITO/CuPc/HTM/Alq/LiF/Al)的表现并不太理想(表一)。
表一 TPD衍生物的性质ropaganda Department, district authorities and other members of the working committees to coordinate with, and work together. Various units of the Department to draw up a concrete plan, quickly set up the corresponding study education coordinating group, with strong work force. Second, we must strengthen the inspection supervision. Educational日本Idemitsu公司开发出triamine的电洞传输材料(图3)，它们具有较高的耐热性。
美国的Xerox公司开发出另一种星放射状的电洞传输材料(图4)，其具有较高热稳定性(T >120?)。
gropaganda Department, district authorities and other members of the working committees to coordinate with, and work together. Various units of the Department to draw up a concrete plan, quickly set up thecorresponding study education coordinating group, with strong work force. Second, we must strengthen the inspection supervision. Educational德国Covion公司则开发一种Spiro型电洞传输材料(图5)，命名为Spiro-NPB及Spiro-TAD，而其T分别为147?及133?，其在元件的表现较NPB为好(表二)。

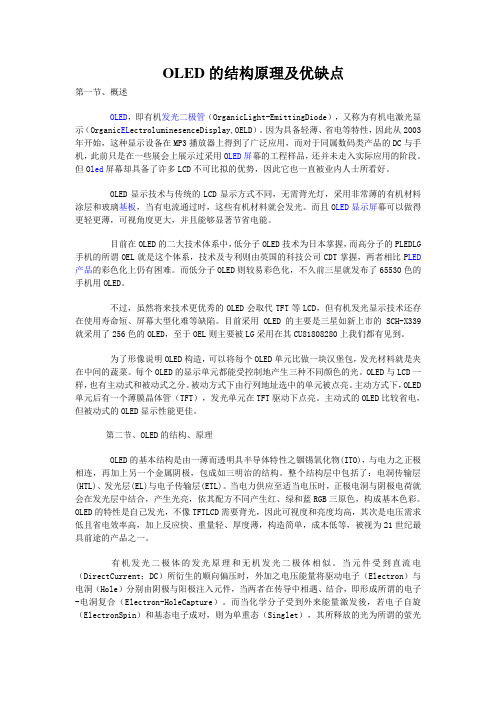

OLED的结构原理及优缺点
OLED的结构原理及优缺点第一节、概述OLED，即有机发光二极管（OrganicLight-EmittingDiode），又称为有机电激光显示（Organic EL ectroluminesenceDisplay,OELD）。
因为具备轻薄、省电等特性，因此从2003年开始，这种显示设备在MP3播放器上得到了广泛应用，而对于同属数码类产品的DC与手机，此前只是在一些展会上展示过采用O LED屏幕的工程样品，还并未走入实际应用的阶段。
但O led屏幕却具备了许多LCD不可比拟的优势，因此它也一直被业内人士所看好。
OLED显示技术与传统的LCD显示方式不同，无需背光灯，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。
而且O LED显示屏幕可以做得更轻更薄，可视角度更大，并且能够显著节省电能。
目前在OLED的二大技术体系中，低分子OLED技术为日本掌握，而高分子的PLEDLG手机的所谓OEL就是这个体系，技术及专利则由英国的科技公司CDT掌握，两者相比P LED产品的彩色化上仍有困难。
而低分子OLED则较易彩色化，不久前三星就发布了65530色的手机用OLED。
不过，虽然将来技术更优秀的OLED会取代TFT等LCD，但有机发光显示技术还存在使用寿命短、屏幕大型化难等缺陷。
目前采用OLED的主要是三星如新上市的SCH-X339就采用了256色的OLED，至于OEL则主要被LG采用在其CU81808280上我们都有见到。
为了形像说明OLED构造，可以将每个OLED单元比做一块汉堡包，发光材料就是夹在中间的蔬菜。
每个OLED的显示单元都能受控制地产生三种不同颜色的光。
OLED与LCD一样，也有主动式和被动式之分。
被动方式下由行列地址选中的单元被点亮。
主动方式下，OLED 单元后有一个薄膜晶体管（TFT），发光单元在TFT驱动下点亮。
主动式的OLED比较省电，但被动式的OLED显示性能更佳。
OLED结构及特点
OLED结构及特点一、OLED的结构及发光原理有机发光二极管（OLED）是一种由柯达公司开发并拥有专利的显示技术，这项技术使用有机聚合材料作为发光二极管中的半导体（semiconductor）材料。
聚合材料可以是天然的，也可能是人工合成的，可能尺寸很大，也可能尺寸很小。
蛋白质和DNA就是有机聚合物的例子。
OLED基本架构是由ITO（氧化铟锡）与电力的正极相连，再加上一个金属阴极，包成如三明治的结构。
整个架构层中包括了：空穴传输层、发光层和电子传输层。
在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。
当而正在发光层相遇时，产生能量激子，从而激发发光分子产生可见光。
当电力供应至适当电压时，正极空穴与阴极电荷就会在发光层中结合，产生光亮，依其配方不同产生红绿蓝光，按照三基色原理形成基本色彩。
OLED具备自发光功能，而LCD自身不发光，需要背光源支持，即光源来自显示面板下方。
LCD与背光源共同构成LCM，其中LCD一般采用多层级结构，主要由偏光片、玻璃基板、彩色滤光片、透明电极、TFT、液晶等面板材料组成，而背光源主要由光源、导光板、光学用模片、结构件等组成。
二、OLED分类及特点按照驱动方式分类，OLED可以分为AMOLED（AcTIve MatrixOLED，主动矩阵OLED，或称有源矩阵OLED）和PMOLED （Passive MatrixOLED，被动矩阵OLED，或称无源矩阵OLED）。
其中PMOLED单纯的以阴阳极构成矩阵状，以扫描方式点亮阵列中的像素，每个像素都是操作在脉冲模式下，为瞬间高亮度发光，优点是工艺简单、成本较低，缺点是不适合应用在大尺寸与高分辨率面板上，不符合发展趋势。
AMOLED则是采用独立的TFT去控制每个像素，每个像素皆可以连续且独立发光，优点是驱动电压低，发光组件寿命长，缺点是工艺复杂，成本不易控制。
AMOLED占据了OLED市场的绝大部分份额，代表着主流的发展方向，目前市场上所说的OLED产品一般默认是AMOLED。
OLED主要概念danan
1、名词解释HOMO能级和LUMO 能级、电荷迁移率、量子效率、对比度、显色指数、波导效应HOMO & LUMO: 已占有电子的能级最高的轨道称为最高已占轨道，用HOMO表示。
未占有电子的能级最低的轨道称为最低未占轨道，用LUMO表示。
HOMO、LUMO统称为前线轨道，处在前线轨道上的电子称为前线电子。
HOMO：Highest Occupied Molecular OrbitalLUMO：Lower Unoccupied Molecular Orbital电荷迁移率：迁移率是指载流子（电子和空穴）在单位电场作用下的平均漂移速度，即载流子在电场作用下运动速度的快慢的量度，运动得越快，迁移率越大；运动得慢，迁移率小。
电子迁移率是衡量半导体光电材料的一个重要技术指标有机半导体的电荷迁移率都比较小，一般在10-4cm2/Vs量子效率：OLED发光属于电流驱动，量子效率指发出光子数目与注入电子数目的比率外部量子效率指在观测方向，射出器件表面的光子数目与注入电子数目的比率。
对比度：对比度指的是一幅图像中明暗区域最亮的白和最暗的黑之间不同亮度层级的测量，差异范围越大代表对比越大，差异范围越小代表对比越小，好的对比率120:1就可容易地显示生动、丰富的色彩，当对比率高达300:1时，便可支持各阶的颜色。
但对比率遭受和亮度相同的困境，现今尚无一套有效又公正的标准来衡量对比率，所以最好的辨识方式还是依靠使用者眼睛。
显色指数（color rendering index）显色指数越大，越能真实反映物体的本来颜色。
太阳光和白炽灯均辐射连续光谱，物体在太阳光和白炽灯的照射下，能显示出它的真实颜色，但当物体在非连续光谱的照射下，颜色就会有不同程度的失真，我们把光源对物体真实颜色的呈现程度称为光源的显色性。
显色指数，就是用来表示显色性优劣的系数。
波导效应：光被局限于介质内的模式又可称为波导效应，缩小介质的厚度可以降低此模式。
OLED器件基本结构
OLED器件基本结构(1) 双层A 型(double layer-A 简称DL-A)此器件结构是由美国柯达(Kodak)公司所提出，最主要的特点是发光体(emitter)也具有传输电子的能力。
标准器件的结构由下而上分别为ITO(阳极)/HTL/ETL(发光体)/阴极金属，最著名的例子为：玻璃基/ITO/NPB/Alq/Mg:Ag。
DL-A 型图：(2) 双层-B 型(double layer-B 简称DL-B)此组件结构是由日本九州大学的Saito 教授组提出，最主要的特点是空穴传输材料可当发光层(emitter)。
发光的区域不仅在靠近HTL/ETL之接口上,且可由扩散方式将发光区域扩散至整个HTL。
标准器件的结构由下而上分别为玻璃基板/ITO/HTL(发光体)/ETL/阴极金属。
DL-B 型图：(3) 三层A 型(three layer-A 简称TL-A)这种器件结构也是由日本九州大学的Saito 教授组所提出，最主要的特点是在HTL/ETL 之间置入一层发光层，这层发光层薄得像Langmuir-Blodgett film 一样，使得激子(exciton)被局限在此层产生强烈的发光。
其标准器件的结构由下而上分别为：玻璃基板/ITO/HTL/EML/ETL/金属阴极TL-A 型图：(4) 三层B 型(three layer-B 简称TL-B，)这种组件结构是由日本山形大学的Kido 教授组所提出，器件结构与TL-A 相似。
但最主要的特点是在HTL/ETL 之间的激子限制层(excitonconfinement layer 简称ECL)。
激子限制层的厚度可以调节发光位置，可以认为的控制他向两侧中的一侧发光或两侧发光，若将ECL 调整合适，可使激发子同时在HTL 及ETL 生成，让HTL 及ETL 同时发光，而将发光混成白光。
其标准组件的结构由下而上分别为：玻璃基板/ITO/HTL/ECL/ETL/金属阴极。
OLED的基本原理
OLED的基本原理2.1有机电致发光OLED的结构目前常见的OLED结构有单层、双层、三层及多层四种。
有机电致发光器件采用的是把有机发光层夹在正负两电极之间，为了提高改善器件发光性能，经过进一步的研究与发现，在有机发光层的两侧加入不同的修饰功能层，载流子注入能力和传输的能力均能得到改善，因此OLED器件一般为多层结构。
图颜色深了图2.1 OLED结构示意图其中，最简单的OLED结构是由发光层和上、下两电极组成的单层结构电致发光器件。
而一层有机层既作为发光层又作为载流子传输层的双层的结构器件，则是由上、下两个电极和两层有机层组成的，有机层的另一层则作为另外一种载流子的传输层。
载流子传输层不同可以有效地解决电子和空穴远离金属电极复合的问题，在两个有机层的界面使器件中的激子复合，这样不仅使载流子的注入速率得到了平衡，同时器件的光电性能也得到提高。
单层及双层结构的器件的发光区域都靠近金属电极，虽然它们制备的过程比较简单，但这使得非辐射复合几率变大，并且平衡不了载流子的注入，同时有较低的载流子复合几率。
这就使得器件的发光效率不高，所以在OLED中对单层和双层结构的使用越来越少。
现在在有机电致发光器件中，用的比较多的器件结构是三层结构，而最多的则是多层结构的使用。
2.2 有机电致发光器件（OLED）的发光原理有机电致发光器件中采用的各种有机材料均为共轭有机分子，依据休克尔分子轨道理论（HMO），并结合半导体理论中的能带理论，可将有机共轭分子中的最高分子占据轨道HOMO类比为能带理论中的价带顶，最低空轨道LUMO类比为导带底，这样就可采用半导体能带理论对有机电致发光进行探讨。
又由于OLED中各功能层材料不同，因此阴极金属/有机层和有机层/ITO界面都可被视为异质结，以半导体理论中的异质结理论来研究OLED的电流传输和复合，并用相关理论来模拟OLED的工作机2理。
OLED的发光原理与无机LED的发光机理相似，属注入型发光器件。
