三芳胺类空穴传输材料
有机电致发光材料及器件导论精
1 .电致发光（EL）：发光材料在电场作用下，受到电流和电场的激发而发光的现
象，是一个将电能直接转化为光能的一种发光过程（非热转换即不是通过热辐射实
现的）。
2 . FED,PDP,LCD都存在问题，不能满足时代需求，所以研究更为高效的有机电致
发光器件（OLED）。OLED特点：材料选择有机物，高分子，因而选择范围宽；
驱动电压低；发光亮度和发光效率高，发光视角宽，相应速度快；器件可弯曲，不
受尺寸限制，分辨率高等。
3 .基态：分子的稳定态即能量最低状态；激发态：被激发后，分子的电子排布不遵 循构造原理。激发态分子内的物理失活：辐射跃迁和非辐射跃迁。而辐射跃迁：释 放光子而从高能激发态失活到低能基态的过程。导致电子运动轨道界面减少；在势 能面上跃迁是垂直发生的。
4 .有机半导体：在外电场作用下，电子和空穴在LUMO和HOMO间的跳跃产生电
流。而掺杂半导体中的载流子浓度大于本征半导体（电子和空穴浓度相同），所以
导电性更好
5 .直流注入式有机电致发光：在有机EL器件的两端电机上加上直流电源，通电后
发光器件受电激发的作用而发光的现象。过程：载流子注入，载流子传输，电子和
空穴碰撞形成激子（激子是彼此束缚在一起的电子和空穴对），激子辐射退激发发
出光子。
6 .单线态激子是总自旋为0的激发状态；注入的电子和空穴形成的单线态和三线态 激子的比例正比于其状态数，有机电致发光的量子效率最大为25%； Forster能量 转移：能量从主体向掺杂材料的传递方式，能在较远距离内实现，为单线态激子； Dexter能量转移：只能在紧邻分子间实现，为三线态激子。
7 .单层器件：单层有机薄膜被夹在ITO阴极和金属极之间，形成的是单层有机电
致发光器件。但是单层器件的载流子的注入不平衡，器件发光效率低。三层器件是
目前OLED中最常用的一种。在实际的器件中，在发光层往往采用掺杂的方式提
高器件性能
8 .器件制备过程：刻蚀好的ITO玻璃一清洗一臭氧/氧等离子体处理一基片置于真

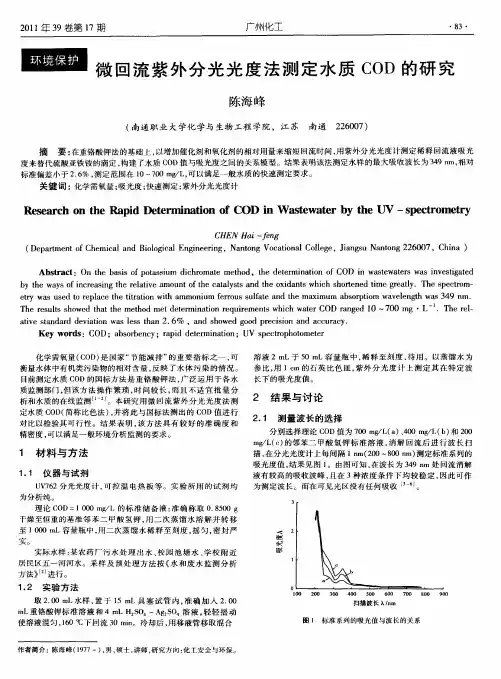

微回流紫外分光光度法测定水质COD的研究
２０１１年３９卷第１７期 广州化工 ・８３・
微回流紫外分光光度法测定水质ＣＯＤ的研究
陈海峰
（南通职业大学化学与生物工程学院，江苏 南通２２６００７）
摘 要：在重铬酸钾法的基础上，以增加催化剂和氧化剂的相对用量来缩短回流时间，用紫外分光光度计测定稀释回流液吸光 度来替代硫酸亚铁铵的滴定，构建了水质ＣＯＤ值与吸光度之间的关系模型。结果表明该法测定水样的最大吸收波长为３４９ ｎｍ，相对 标准偏差小于２．６％，测定范围在１０～７００ ｍｓ／Ｌ，可以满足一般水质的快速测定要求。 关键词：化学需氧量；吸光度；快速测定；紫外分光光度计
Ｒｅｓｅａｒｃｈ ｏｎ ｔｈｅ Ｒａｐｉｄ Ｄｅｔｅｒｍｉｎａｔｉｏｎ ｏｆ ＣＯＤ ｉｎ Ｗａｓｔｅｗａｔｅｒ ｂｙ ｔｈｅ ＵＶ——ｓｐｅｃｔｒｏｍｅｔｒｙ
ＣＨＥＮ Ｈａｉ一 ｎｇ （Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｃｈｅｍｉｃａｌ ａｎｄ Ｂｉｏｌｏｇｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｎａｎｔｏｎｇ Ｖｏｃａｔｉｏｎａｌ Ｃｏｌｌｅｇｅ，Ｊｉａｎｇｓｕ Ｎａｎｔｏｎｇ ２２６００７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ ｐｏｔａｓｓｉｕｍ ｄｉｃｈｒｏｍａｔｅ ｍｅｔｈｏｄ，ｔｈｅ ｄｅｔｅｒｍｉｎａｔｉｏｎ ｏｆ ＣＯＤ ｉｎ ｗａｓｔｅｗａｔｅｒｓ ｗａｓ ｉｎｖｅｓｔｉｇａｔｅｄ ｂｙ ｔｈｅ ｗａｙｓ ｏｆ ｉｎｃｒｅａｓｉｎｇ ｔｈｅ ｒｅｌａｔｉｖｅ ａｍｏｕｎｔ ｏｆ ｔｈｅ ｃａｔａｌｙｓｔｓ ａｎｄ ｔｈｅ ｏｘｉｄａｎｔｓ ｗｈｉｃｈ ｓｈｏｒｔｅｎｅｄ ｔｉｍｅ ｇｒｅａｔｌｙ．Ｔｈｅ ｓｐｅｃｔｒｏｍ— ｅｔｒｙ ｗａｓ ｕｓｅｄ ｔｏ ｒｅｐｌａｃｅ ｔｈｅ ｔｉｔｒａｔｉｏｎ ｗｉｔｈ ａｍｍｏｎｉｕｍ ｆｅｒｒｏｕｓ ｓｕｌｆａｔｅ ａｎｄ ｔｈｅ ｍａｘｉｍｕｍ ａｂｓｏｒｐｔｉｏｍ ｗａｖｅｌｅｎｇｔｈ ｗａｓ ３４９ ｎｍ． Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｍｅｔｈｏｄ ｍｅｔ ｄｅｔｅｒｍｉｎａｔｉｏｎ ｒｅｑｕｉｒｅｍｅｎｔｓ ｗｈｉｃｈ ｗａｔｅｒ Ｃ０Ｄ ｒａｎｇｅｄ １ ０～７００ ｍｇ・Ｌ～． ｒｈｅ ｒｅｌ— ａｔｉｖｅ ｓｔａｎｄａｒｄ ｄｅｖｉａｔｉｏｎ ｗａｓ ｌｅｓｓ ｔｈａｎ ２．６％．ａｎｄ ｓｈｏｗｅｄ ｇｏｏｄ ｐｒｅｃｉｓｉｏｎ ａｎｄ ａｃｃｕｒａｃｙ． Ｋｅｙ ｗｏｒｄｓ：ＣＯＤ；ａｂｓｏｒｂｅｎｃｙ；ｒａｐｉｄ ｄｅｔｅｒｍｉｎａｔｉｏｎ；ＵＶ ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ
咔唑基三芳胺V型空穴传输材料的合成
２０１１≈ １１门 第３２卷第ｌ １期 襄樊学院学报 Ｊｏｕｒｎａｌ ｏｆ Ｘｉａｎｇｆａｎ Ｕｎｉｖｅｒｓｉｔｙ ＮＯＶ一２（）１ １ ＶｏＩ．３２ ＮＯ
咔唑基三芳胺Ｖ型空穴传输材料的合成
季全国，杨海浪
（襄樊学院化学工程与食品科学学院，湖北襄阳４４１０５３）
摘要：利用咔唑衍生物和三芳胺类化合物合成了一种新型咔唑基三芳胺空穴传输材料，通过
红外光谱、核磁共振氢谱等测试手段对合成产物的组成和结构进行了分析鉴定．测定了紫外一可见 吸收光谱、荧光发射光谱，并利用循环伏安法结合紫外．可见光谱测定了其ＨＯＭＯ能级和ＬＵＭＯ
能级．结果表明该化合物具有优良的空穴传输性能．
关键词：三芳胺；咔唑基；空穴传输材料 中图分类号：ＴＱ２４６．３ 文献标志码：Ａ 文章编号：１００９—２８５４（２０１ １）１ １—００２２—０４
三芳胺类化合物能够在电场作用下形成铵正离子，具有较好的给电子性、较低的离子化电位、较高的 空穴迁移率和较好的光稳定性，空穴迁移率较高，逐渐成为研究的重点…．咔唑是一种富电子的含氮杂环
化合物，由于其特殊的刚性结构以及很容易在其分子的３、６、９位进行功能化修饰Ｉ２Ｊ，咔唑衍生物在电致
发光领域常被用作具有高热稳定性的空穴传输材料ｆ３】．在三芳胺的苯环上引入咔唑取代基可以实现传输材 料与电荷产生材料的有效匹配，同时改善化合物的溶解性【４】、提高热稳定性『５］、降低器件制备成本【 １．本文
以咔唑衍生物和三芳胺类化合物成功制备了具有Ｖ型结构的咔唑基三芳胺空穴传输材料９。苄基一３，６ 二 （４’，４”一二甲基三苯胺）咔唑，经ＩＲ和 ＨＮＭＲ表征，通过循环伏安法（ＣＶ）测定了其氧化还原电位，表
明其具有较好空穴迁移率，在有机电致发光器件或染料敏化太阳能电池 中具有潜在的应用价值Ｉ７＿ ０１．
１实验 ７ 图１ ９一苄基．３，６一二（４’，４”一二甲基三苯胺）咔唑的合成路线
１．１主要仪器与试剂 Ｂ．５４５型熔点仪；ＲＥ．５２ＡＡ型旋转蒸发仪；Ｎｅｘｕｓ４７０型傅立叶红外光谱仪（ＫＢｒ压片）；Ｍｅｒｃｕｒｙ
OLED技术综述
1 OLED技术综述
摘要：回顾了OLED的发展史，介绍了OLED的原理和它的发展现状，简述了它在各个领域中的应用，分析它的特点，对OLED进行评价，分析它的不足
关键词：OLED，显示技术，发展前景
1.发展历史
OLED即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display, OELD）。
1987，美国柯达公司的C.W.Tang（邓青云）和S.A.VanSlyke等人采用了超薄膜技术，用透明导电膜作阳极，AlQ3作发光层，三芳胺作空穴传输层，Mg/Ag 合金作阴极，制成了双层有机电致发光器件。该器件可在较低直流电压（约10V）驱动下，产生高亮度（1000cd/m2）。他们公开发表了关于冷发光材料和设备结构的文章，提出了制造小分子提出了制造小分子有机荧光材料发射层和传输层超薄多层材料的方法．揭开了有机发光显示器研究热潮的序幕。
1990年.剑桥大学Cavendish实验室的Bun_ou小s等人，研制成功用聚对苯乙烯(PPV)作发光材料制成聚合物电致发光器件巴使聚合物发光材料也开始受到科学家们的广泛关注．进一
步推动了有机发光显示技术的研究与发展。
之后，越来越多的厂商投入到OLED组建的研发中。
全球主要厂商动态
2 2.OLED原理简介
OLED是一种有机材料制成的薄膜发光器件．由ITO透明电极和金属电极分别作为0LED的阳极和阴极。OLED的发光原理及显示器驱动方式与LED(发光二极管，内部构造见图2)十分相似，当元件受到直流电（Direct Current；DC）所衍生的顺向偏压时，外加之电压能量将驱动电子（Electron）与空穴（Hole）分别由阴极与阳极注入元件，当两者在传导中相遇、结合，即形成所谓的电子-空穴复合（Electron-Hole Capture）。而当化学分子受到外来能量激发後，若电子自旋（Electron Spin）和基态电子成对，则为单重态（Singlet），其所释放的光为所谓的荧光（Fluorescence）；反之，若激发态电子和基态电子自旋不成对且平行，则称为三重态（Triplet），其所释放的光为所谓的磷光Phosphorescence）。当电子的状态位置由激态高能阶回到稳态低能阶时，其能量将分别以光子（Light Emission）或热能（Heat

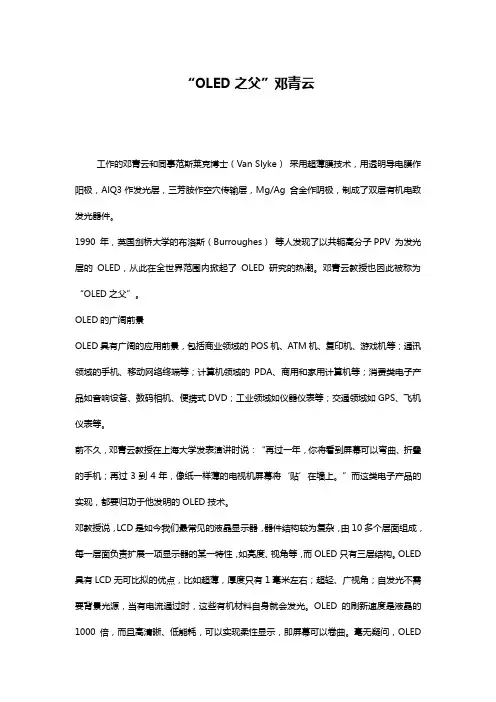

“OLED之父”邓青云
“OLED之父”邓青云
工作的邓青云和同事范斯莱克博士（Van Slyke） 采用超薄膜技术，用透明导电膜作阳极，AlQ3作发光层，三芳胺作空穴传输层，Mg/Ag 合金作阴极，制成了双层有机电致发光器件。
1990 年，英国剑桥大学的布洛斯（Burroughes） 等人发现了以共轭高分子PPV 为发光层的OLED，从此在全世界范围内掀起了OLED 研究的热潮。邓青云教授也因此被称为“OLED之父”。
OLED的广阔前景
OLED具有广阔的应用前景，包括商业领域的POS机、ATM机、复印机、游戏机等；通讯领域的手机、移动网络终端等；计算机领域的PDA、商用和家用计算机等；消费类电子产品如音响设备、数码相机、便携式DVD；工业领域如仪器仪表等；交通领域如GPS、飞机仪表等。
前不久，邓青云教授在上海大学发表演讲时说：“再过一年，你将看到屏幕可以弯曲、折叠的手机；再过3到4年，像纸一样薄的电视机屏幕将‘贴’在墙上。”而这类电子产品的实现，都要归功于他发明的OLED技术。
邓教授说，LCD是如今我们最常见的液晶显示器，器件结构较为复杂，由10多个层面组成，每一层面负责扩展一项显示器的某一特性，如亮度、视角等，而OLED只有三层结构。OLED具有LCD无可比拟的优点，比如超薄，厚度只有1毫米左右；超轻、广视角；自发光不需要背景光源，当有电流通过时，这些有机材料自身就会发光。OLED的刷新速度是液晶的1000倍，而且高清晰、低能耗，可以实现柔性显示，即屏幕可以卷曲。毫无疑问，OLED技术是显示技术的未来。
OLED毕竟是新发展起来的技术，还面临着许多技术难题，其中最主要的问题就是寿命短。目前流行的手机等应用电子器件，对显示屏材料的工作寿命要求不高，而电视机应用则截然不同。邓青云说，OLED材料的寿命已经有了很大提升，并被投入大型屏幕的应用中。
对于成本问题，邓青云认为，随着工艺的成熟和各厂商对OLED生产线投入的增加，其制造成本将会迅速下降。再从长远角度看，因为OLED屏幕没有背光源、没有特殊的偏振膜，器件数量远远小于LCD，降低成本的潜力很大。
OLED常用材料简介阳极,背电机和有机蒸发层的
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
1word格式支持编辑，如有帮助欢迎下载支持。 OLED常用材料简介
2006-2-21
OLED用材料主要有电极材料，载流子输送材料和发光材料。
1电极材料
1) 阴极材料
为提高电子的注入效率，要求选用功函数尽可能低的材料做阴极，功函数越低，发光亮度越高，使用寿命越长。
A．单层金属阴极
如Ag 、Al 、Li 、Mg 、Ca 、In等。
B．合金阴极
将性质活泼的低功函数金属和化学性能较稳定的高功函数金属一起蒸发形成金属阴极、如Mg: Ag（10: 1），Li:Al (0.6%Li) 合金电极，功函数分别为3.7eV和3.2eV。
优点：提高器件量子效率和稳定性；
能在有机膜上形成稳定坚固的金属薄膜。
C．层状阴极
由一层极薄的绝缘材料如LiF, Li2O，MgO，Al2O3等和外面一层较厚的Al组成，其电子注入性能较纯Al电极高，可得到更高的发光效率和更好的I-V特性曲线。
D．掺杂复合型电极
将掺杂有低功函数金属的有机层夹在阴极和有机发光层之间，可大大改善器件性能，其典型器件是ITO/NPD/AlQ/AlQ（Li）/Al，最大亮度可达30000Cd/m2，如无掺Li层器件，亮度为3400Cd/m2。
2) 阳极材料
为提高空穴的注入效率，要求阳极的功函数尽可能高。作为显示器件还要求阳极透明，一般采用的有Au、透明导电聚合物（如聚苯胺）和ITO导电玻璃，常用ITO玻璃。
2 载流子输送材料
1）空穴输送材料（HTM）
要求HTM有高的热稳定性，与阳极形成小的势垒，能真空蒸镀形成无针孔薄膜。最常用的HTM均为芳香多胺类化合物 ，主要是三芳胺衍生物。
TPD：N，N′-双（3-甲基苯基）-N，N′-二苯基-1，1′-二苯基-4，4′-二胺
NPD: N，N′-双（1-奈基）-N，N′-二苯基-1，1′-二苯基-4，4′-二胺
有机电致发光技术
摘要：有机电致发光显示技术被看好是下一代最有竞争力的平板显示技术。经过短短十余年，该技术的研究得到了飞速的发展，已经达到了实用化的水平。本文将介绍OLED的发展背景、工作原理、驱动技术和封装材料。
关键词：OLED；PMOLED；AMOLED；封装材料
１９６３年，Ｐｏｐｅ等人在２０ｍｍ厚的蒽单晶上发现了电致发光现象，但在接下来的２０年间，由于单晶成长和大面积化困难，且驱动电压高，致使有机晶体电致发光研究处于停滞状态。１９７９年，Ｖｉｎｃｅｔｔ小组采用真空蒸发法制备了０．６ｍ的蒽沉积膜，虽然驱动电压降低到了３０Ｖ；但有机薄膜质量不好，注入效率较低，量子效率小，未引起人们足够的重视。
有机电致发光显示技术，又称有机发光二极管（Ｏｒｇａｎｉｃ Ｌｉｇｈｔ Ｅｍｉｔｔｉｎｇ Ｄｉｏｄｅ，简称ＯＬＥＤ）技术，其根本性转变来自于柯达公司的实质性突破。１９８７年，Ｔａｎｇ Ｃ．Ｗ．和Ｖａｎｓｌｙｋｅ采用超薄膜技术，采用透明导电玻璃（ＩＴＯ）作正极，８－羟基喹啉铝（ＡｌＱ３）作发光层，三共胺作空穴传输层，Ｍｇ／Ａｇ合金作负极，制成了双层ＯＬＥＤ器件。该ＯＬＥＤ的工作电压低至１０Ｖ；亮度高达１０００ｃｄ／ｍ２，效率为１．５１ｍ／Ｗ，这是ＯＬＥＤ技术划时代的里程碑。
１９９０年，英国剑桥大学的Ｂｕｒｒｏｕｇｈｅｓ等人发表了以高分子ＰＰＶ电致发光的文章，第二年，美国加州大学巴巴拉分校的Ｈｅｅｇｅｒ小组用甲氧基异辛氧基取代的聚对苯乙烯撑（ＭＥＨ－ＰＰＶ）在ＩＴＯ上旋涂成膜，制成了量子效率为１％的橘红色ＬＥＤ，从此拉开了高分子ＯＬＥＤ研究的序幕。
崭新的ＯＬＥＤ技术引起了人们极大的兴趣，目前全球已有一百多家公司投入这一显示技术的研发和生产，不断地推出新的ＯＬＥＤ产品和显示器样机，展示了它诱人的应用前景和广阔的市场。由于ＯＬＥＤ能满足人们对显示器的所有需求，即具有自发光、轻薄、响应速度快、视角广、大屏幕显示、低压直流电驱动、工艺简单、成本低，还可实现柔性显示等优点，因此，被认为是最理想和最具发展前景的下一代显示技术。
应用化学本科毕业论文
本科毕业论文(设计)
题目： 三芳胺类空穴传输材料研究新进展
学院：
班级：
姓名：
指导教师： 职称：
完成日期: 年 月 日
三芳胺类空穴传输材料研究新进展
摘要：
随着有机光导体日益广泛地受到应用，有机光电材料的研究日益受到重视。
电荷传输材料是有机光导体中影响性能的关键因素，对它的研究是目前有机光导体行
业中的热点，本文综述了广泛应用于有机光电器件的三芳胺类空穴传输材料的研究新
进展，分析了这类材料研究工作的发展趋势。探讨了该类材料的分子设计思想，并对
其分子结构与性能关系作了概述，结果表明三芳胺化合物具有优异的空穴传输性能。
关键词：
三芳胺；空穴传输材料；分子设计
目 录
1 引言 ............................................................. （1）
2 三芳胺类空穴传输材料的分类 ....................................... （2）
2.1 低分子三芳胺衍生物 ......................................... （2）
2.2 复合型三芳胺衍生物 ......................................... （4）
3 三芳胺类空穴传输材料的分子设计 ................................... （5）
3.1 提高空穴迁移率 ............................................. （6）
3.2 改善热稳定性 ............................................... （7）
4 结语 ............................................................ （9）
参考文献 .......................................................... （10）
oled空穴传输材料
oled空穴传输材料
OLED空穴传输材料是指在有机发光二极管（OLED）中用于输送空穴的材料。空穴是电荷不带的正电荷，是OLED中正电荷的主要载流子，其输送能力对于OLED器件的性能至关重要。
常见的OLED空穴传输材料包括：
1. 芳香胺类化合物：这类材料通常具有良好的空穴输送性能和电化学稳定性，常用的芳香胺类化合物有N,N'-二芳基-N,N'-二苯基苯胺（NPD）、N,N,N',N'-四苯基苯胺（TPD）等。
2. 有机阳离子材料：这类材料具有良好的电荷输运性能和电化学稳定性，通常包括聚合物阳离子，如聚(3,4-乙烯二氧噻吩)（PEDOT）等。
3. 无机材料掺杂有机材料：一些无机材料（如金属酞菁化合物、金属配合物等）可以与有机材料进行共掺杂，提高空穴输送性能。
选择适合的空穴传输材料可以提高OLED器件的效率和寿命，并优化器件的性能。
Forster能量转移和Dexter能量转移
Forster能量转移和Dexter能量转移分别是指将能量以光的发射—再吸收的形式转移给别的激子；在直接将电子或空穴转移到另外的分子上形成新的激子的同时完成能量的传递。Forster能量转移方式是靠偶极耦合的方式，Dexter能量转移是以载流子直接交换的方式传递能量。
在有机电致发光器件的制作过程中，发光材料是主要的，还需要多性能优良的辅助材料，这样器件性能才有可能得到提高。了解重要参数——载流子迁移率和能级。前者可通过时间飞行试验，空间电荷限制电流，漂移电流方法等获得。能级表示方法有:最低控轨道和最高占据轨道。材料如下：
1 空穴注入材料：用氧等离子体处理和紫外线臭氧处理；插入一些空穴注入材料；将空穴传输材料部分氧化；阳极界面处理（ITO电极经含硅的三胺空穴传输材料自组装，ITO电极经硅的三苯安空穴传输材料自组装后改善了分相和结晶行为，自组装技术起到了利于空穴的注入和电子阻挡层的作用）；无机物插层：含聚合物EL器件在ITO上自组装一层PEDOT-PSS作空穴注入和传输层，二价过度金属化合物及相应的氧化物可作为ITO阳极的修饰材料和电子阻挡层。
2 空穴传输材料，芳香族三胺类化合物是目前已知用作空穴传输的材料，它们容易发生分子间的电子转移，在电场的不间断地给出点子的过程中表现出空穴迁移特性，最初是从复印技术的电荷传输材料发展而来的。除此之外星形三苯胺化合物，咔唑类化合物，有机硅空穴传输材料，有机金属配合物空穴传输材料也可以较好的运用于空穴传输。成对偶联的二胺类化合物的引入有效地提高材料的玻璃化转变温度，从而获得性能优良的薄膜。提高空穴传输的性能除了材料外，还可以从传输材料的构型上入手，目前人们提出了采用螺环分子结构中心的方法，用以提高非晶态性能，热稳定性和玻璃化转变温度。获得稳定的无定型空穴传输材料的有效方法是；合成大体积的中心堆成三苯胺化合物，使用树枝状三苯胺类空穴传输材料或者是枝化结构的寡聚三芳基胺化合物，还有主链三芳胺聚合物。而咔唑类化合物的空穴转移率虽然高，但是玻璃化温度不高，所以人们合成了乙烯类具有特定拓扑结构的咔唑类空穴传输材料。有机硅材料传输材料的加入改善了ITO电极表面的平整度。
