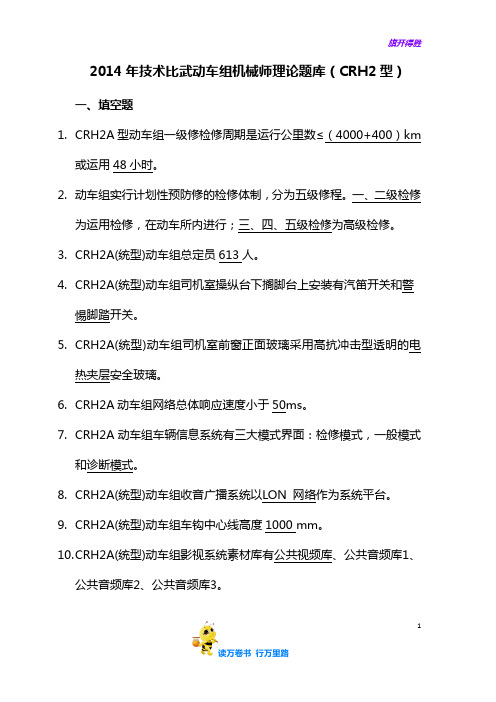

2014年技术比武动车组机械师理论题库（CRH2型）一、填空题1.CRH2A型动车组一级修检修周期是运行公里数≤（4000+400）km或运用48小时。
2.动车组实行计划性预防修的检修体制，分为五级修程。
一、二级检修为运用检修，在动车所内进行；三、四、五级检修为高级检修。
3.CRH2A(统型)动车组总定员613人。
4.CRH2A(统型)动车组司机室操纵台下搁脚台上安装有汽笛开关和警惕脚踏开关。
5.CRH2A(统型)动车组司机室前窗正面玻璃采用高抗冲击型透明的电热夹层安全玻璃。
6.CRH2A动车组网络总体响应速度小于50ms。
7.CRH2A动车组车辆信息系统有三大模式界面：检修模式，一般模式和诊断模式。
8.CRH2A(统型)动车组收音广播系统以LON 网络作为系统平台。
9.CRH2A(统型)动车组车钩中心线高度1000 mm。
10.C RH2A(统型)动车组影视系统素材库有公共视频库、公共音频库1、公共音频库2、公共音频库3。
111.C RH2A(统型)动车组影视系统支持的视频文件格式为H.264。
12.C RH2A动车组牵引变压器冷却采用油循环强迫风冷方式。
13.C RH2A动车组牵引变流器采用液体沸腾冷却方式。
14.C RH2A动车组牵引电动机冷却采用强迫风冷方式15.C RH2A(统型)动车组定速范围为30 ～250 km/h。
16.C RH2A(统型)动车组制动初速度为250km/h时制动距离≤3200m。
17.C RH2A动车组稳压AC100V、AC220V 系统和稳压DC100V 系统，使用辅助电源装置与AC400V 实现隔离，并且降压和稳压。
18.C RH2A(统型)动车组10 型车钩用于实现车钩之间的机械和风路的连挂分解。
19.C RH2A(统型)动车组10 型车钩上连挂导引杆可以增加车钩可连挂的范围。
20.C RH2A(统型)动车组自动车钩的支撑与钩高调整是由支承机构实现。
21.C RH2A(统型)动车组前罩开闭机构由三部分组成：开闭装置、锁紧装置、头罩三部分组成22.C RH2A(统型)动车组电动内端门运动至最后约20mm 的位置时，障碍检测功能失效。
动车组机械师考试：CRH380A型动车组机械师题库考点
动车组机械师考试：CRH380A型动车组机械师题库考点1、单选CRH380A型动车组牵引变流器故障的一般现象是（）。
A.K断开，此动车无法牵引和再生制动B.K闭合，此动车无法牵引和再生制动C.K断开，（江南博哥）此动车可继续牵引和再生制动D.K闭合，此动车无法牵引和再生制动正确答案：A2、问答题车底新风换气装置的作用是什么？正确答案：通风系统中设置的换气装置也通过特殊螺栓安装在底架横梁上，换气装置即国内空调新风装置与废排装置的结合体，换气装置采用双向风机原理，排出车内的废气（废气包括两部风，一部分为从回风道中排出气体，另外一部分为从车下厕所独立废排风道排出气体），并向空调机组提供新风，正常运行时，它可以保证从室内排出多少风量就可补充多少新风，从而保证车内空气压力恒定。
3、问答题VIP座椅的呼叫服务怎么实现的？正确答案：每个VIP座椅对应1个带灯呼叫按钮，当某座椅进行服务呼叫时，对应的指示灯点亮，并发出“叮咚”提示音，乘务员可以进行服务，也可以按下对应的按钮取消服务。
VIP座椅指示灯和呼唤显示指示灯联动，任意一端复位操作时，两处的指示灯同时熄灭。
VIP座椅呼叫系统采用触发控制方式，其通过VIP座椅控制单元进行信息的交互。
4、填空题CRH380AL型动车组出现自动广播装置传输不良（641）故障时，随车机械师立即将09车运行配电盘中的自动广播断路器（）再投入。
正确答案：断开5、问答题CRH380AL动车组在制冷和采暖时是如何通风的？正确答案：制冷送风时，从回风道吸入的客室内空气与换气装置通过新风道送入的新鲜外气相混合，经设置在客室空调机组回风口处的回风过滤网，进入空调蒸发器，在蒸发器内进行热交换，冷却为冷空气。
该冷空气经车下风道、地板中送风道、窗间风道、客室送风道从客室行李架下送风口及窗上送风口吹入客室，向乘客提供冷风。
暖气输送时，从回风道吸入空气，同样与新鲜空气混合，通过设置在空调装置回风口的过滤网，进入空调机组，在机组内由电热元件加热，通过相同路径，向乘客提供暖风.6、单选380AL全车除（）车以外在每个车厢里各设有一个车门音声控制器，当接收到来自左右门开闭继电器的信号时，将控制并输出开关门的提示声音。
新能源试题库含答案
新能源试题库含答案一、单选题（共82题，每题1分，共82分）1. 车辆识别技术硬件基础一般包括触发设备(监测车辆是否进入视野)、摄像设备、照明设备、( )、识别车牌号码的处理机(如计算机)等,其软件核心包括车牌定位算法、车牌字符分割算法和光学字符识别算法等。
A、无线电设备B、超声波采集设备C、声频采集设备D、图像采集设备正确答案：D2. 单线激光雷达获得的是()数据。
A、2DB、3DC、4DD、5D正确答案：A3. 汽车轻量化材料中,镁合金与钢铁相比描述正确的是( )。
A、密度小B、易加工C、阻尼减震性好D、以上都对正确答案：D4. 焊接时,随着焊接电流的增加,焊接热输入( )。
A、已上都不对B、增大C、减小D、不变正确答案：B5. 高压线束护套层进行浸水50Hz 交流耐电压(有效值)试验,电缆的护套应能承受1kV30min,升高电压到5kV,保持( )min 不击穿。
A、30B、10C、1D、5正确答案：D6. ( )是目前实现产业化的动力电池产品中能量密度最高的体系。
A、镍氢电池B、锂离子电池C、镍铬电池D、铅酸蓄电池正确答案：B7. 镁合金的吸振能力强、切削性能好、( )好,很适合制造汽车零件。
A、设计许用应力B、硬度C、强度D、金属模铸造性能正确答案：D8. 可实现有源逆变的电路为( )。
A、单相全控桥接续流二极管电路B、三相半波可控整流电路C、单相半控桥整流电路D、三相半控桥整流桥电路正确答案：B9. 无线通信技术是利用()信号在自由空间中辐射和传播的特性进行信息交换的一种通信方式。
A、机械波B、电磁波C、超声波D、以上均不对正确答案：B10. 一个完整的车辆识别系统应包括车辆检测、图像采集、( )等几部分。
A、车牌识别B、道路识别C、环境识别D、行人识别正确答案：A11. 雨天测试激光雷达时,雨量增大,激光雷达的探测距离会()。
A、增加B、减小C、不影响D、以上均不对正确答案：B12. 能量效率是放电时从蓄电池释放出的电量与( )过程中充电能量的比值。
和谐电力机车150题库
HXD型电力机车题库（150题）一、填空题(30)1.和谐型电力机车传动方式为（）。
答案：交-直-交2.为了防止司机可能产生的误操作，司控器调速手柄与换向手柄之间设有（）装置。
答案：机械联锁。
3. 主电路主要由（）、主变压器、主变流器及牵引电动机等电路组成。
答案：网侧4. 和谐型电力机车动力制动方式为( )。
答案：再生制动5. 和谐型电力机车的电气线路主要由主电路、( )、控制电路，行车安全综合信息监控系统电路和空气管路系统电路组成。
答案：辅助电路6. 和谐型电力型机车采用IGBT（）变流机组。
答案：水冷7. 和谐型电力机车总体设计采用高度集成化、( )的设计思路。
答案：模块化8.制动显示屏LCDM位于司机室操纵台，通过它可进行CCBⅡ系统（）、故障查询等功能的选择和应用。
答案：自检9.自动制动手柄位置包括运转位、初制动、全制动、( )、重联位、紧急位。
答案：抑制位10.和谐型电力机车自阀制动后需单独缓解机车时，单阀应在运转位向( )侧压。
答案：右11.ERCP发生故障时，自动由（）和13CP来代替其功能。
答案：16CP12. 和谐型电力机车变压器具有高阻抗、重量轻等特点，并采用强迫导向油循环（）技术。
答案：风冷13. 和谐型电力机车牵引变流器冷却系统，通过流量计监测冷却水的流速，实现牵引变流器进口( )监测和保护。
答案：水压14. 和谐型电力机车受电弓内装有( )装置，当弓网故障时，可自动降弓保护。
答案：自动降弓15. 和谐型电力机车通过设置高压接地开关，来实现机车的高压安全( )。
答案：互锁16. 和谐型电力机车正常运行时，辅助变流器l工作在VVVF方式，辅助变流器2工作在（）方式，分别为机车辅助电动机供电。
答案：CVCF17. 检查机车时不允许( )制动盘任何部位。
答案：敲打18. 和谐型电力机车主变流器采用（）冷却方式。
答案：水19.自阀手把运转位时，16CP响应( )压力变化，将作用管压力排放。
2022年车辆装备保障专业士兵职业技能鉴定试题库(含答案)
一、单选题 1.用消防泵应设置引水装置，引水装置产生的最大真空度不应小于()kPa。 A、15 B、30 C、60 D、85 答案：D 2.轴流泵是按调节叶片角度的可能性分为()三种类型。 A、固定式、半调节式和全调节式 B、立式、卧式和斜式 C、封闭式、半敞开式和全敞开式 D、全角、半角和固定角 答案：A 3.给气瓶第一次充气时，气瓶内无压力，不要一次充气到最高压力，一般先充气 致 15MPa-20MPa,取下冷却()后再充。 A、20-25 分钟 B、10-15 分钟 C、5-10 分钟 D、12-20 分钟 答案：B 4.关于液压油的介绍有误的是()。 A、具有良好的化学稳定性 B、具有良好的润滑性 C、无腐蚀性 D、粘度大些更有利于液压系统工作 答案：D 5.发动机在冷启动时需要供给()混合气。
7
A、需修 B、能用 C、不修 D、换件 答案：A 33.1965 年，我国自行设计生产的()离心消防泵，伴随着第一代用国产底盘改装 的消防车一同问世。 A、BS30 B、BD50 C、BS22 D、BD40 答案：A 34.下列哪项不属于孤岛遇险事故的特点？() A、四周无依靠，被湍流包围，孤立无援。 B、被救者在水中会失去理智，救援人员将受到威胁。 C、环境危险、复杂，被救者心理压力大。 D、舟船难以靠近，救援行动艰难。 答案：B 35.CB20·10/15·30—TB 型消防泵的中压出水口流量为()L/s。 A、20 B、10 C、15 D、30 答案：C 36.手提防爆探照灯一次充满电后，可在()天之内随时使用；若长期放置不用， 使用前应充电 10 小时。 A、15 B、30 C、45
12
54.德国的消防排烟机器人，又称“陆虎 60”，长 2.3m，宽 1.35m，高 2m，重 2 t，是一台液压驱动的履带式机器人，最高速度()km/h，爬坡角度()°。无线控 制距离()m。 A、630300 B、660300 C、330300 D、360300 答案：A 55.()适用于有毒及易燃易爆气体环境以及地下商场、仓库、山洞、隧道，水下 导向等。 A、救援三脚架 B、导向绳 C、救生气垫 D、救生软梯 答案：B 56.()是消防员在灭火、抢险救援和日常训练中常用的登高作业器材。 A、消防梯 B、登高梯 C、金属梯 D、消防电梯 答案：A 57.T3XT 热像仪()至少起动 1 次，每次运行 10min，防止仪器因长期不使用而发 生故障。 A、每日 B、每周 C、每月 D、每半年 答案：B
信号工考试：高级信号工考试资料(题库版)
信号工考试：高级信号工考试资料（题库版）1、填空题在CJ3-4动作电路中，如果2LJ的第4组前接点不通，则使由右向左办理的进路不能办理（）解锁。
正确答案：取消2、判断题64D型半自动闭塞接车站收到发车站列车出发通知（江南博哥）后，在进站信号机开放前可以利用正线进行调车作业。
正确答案：对3、判断题办理引导进路锁闭时，故障区段的道岔单操按钮如未拉出，引导过程中若区段故障自动恢复，该区段的道岔会解锁。
正确答案：错4、判断题正常解锁进路和取消或人工解锁进路时都要求XJJ落下。
正确答案：错5、判断题编制组合排列表时，对应每个组合位置的方框上半部填写组合的类型名称，下半部填写该组合对应的设备名称。
正确答案：错6、判断题电缆长度超过500m的直线段干间点附近应设置电缆埋设标。
正确答案：对7、填空题一般情况下两组双动道岔合用一个SDF组合，编号小的用编号为（）的SDF组合类型图，编号大的用编号为“B”的SDF组合类型图。
正确答案：“A”8、单选6502电气集中在12线上串接QJJ第二组接点的作用是（）。
A、防止提前解锁B、防止道岔中途转换C、防止迂回电流D、保证供电正确答案：C9、填空题分散自律调度集中系统计划控制状态可由（）激活或禁止。
正确答案：人工10、判断题同一咽喉区内对向重迭的调车进路不是敌对进路。
正确答案：错11、单选自行同步TDCS站机时间的软件是（）。
timeB.MacfaceC.冰河D.PcAnywhere正确答案：A12、判断题信号设备不论各地区雷暴日数量的多少，都采用同样的防雷措施。
正确答案：错13、填空题6502电气集中电路，XJJ3-4线圈自闭电路中接入DXJ第1组前接点的作用是进行人工解锁时使XJJ经条件电源（）重新吸起。
正确答案：KZ-RJ-H14、单选主磁极上有两个励磁线圈，一个与电枢电路并联，另一个与电枢电路串联的直流电动机属于（）。
A、他励直流的直流电动机B、并励直流电动机C、串励直流电动机D、复励直流电动机正确答案：D15、问答题ZPW-2000A型无绝缘移频轨道电路桥上护轮轨设备的安装验收内容是什么？正确答案：①桥上护轮轨区域内如有电气绝缘节，应在两根12.5m（或25m）护轮轨间加装轨端绝缘，其轨端绝缘应无好、无破损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文章导读
近期，来自清华大学团队的王贺武、张亚军等人利用nac高速摄像机（型号：ACS-1），以“锂离子动力电池中等荷电状态下热失控产物喷发过程研究”为题深入研究了NCM622电池在中等SOC下热失控vent爆开、内容物喷射过程，进一步加深了对电池热失控的认识。
成果发表在最近的《储能科学与技术》上。
研究背景
由于防爆阀爆开时电池内部压力非常大，电池热失控过程极为迅猛，通过普通的摄像机记录无法了解其详细过程。
故此次研究采用武汉中创联达科技有限公司提供的日本nac高速摄像机（型号：ACS-1）对整个现象进行视频记录。
简易解析
一般来说，电池在内短路和过充、加热等极端条件下存在热失控风险。
对于方形动力电池，除了爆炸等极端案例，热失控其他常见的现象为防爆阀爆开、大量烟雾和火焰从防爆阀口喷出。
此次研究的对象为方形动力电池，其组成包含有fuse(熔断丝)、OverchargeSafety Device（过充保护装置）和vent（防爆阀)三大安全设计要素。
电池采用NCM622/的石墨体系，具体实验所用的方形动力电池信息如下表1所示：
图1.简易实验装置示意图
高速摄像机在辅助光源帮助下对电池热失控喷发过程进行拍摄，摄像机最大拍摄帧率为20万帧/秒。
为了避免电池热失控可能造成的仪器损坏和喷发物燃烧、爆炸问题，实验团队设计了一套耐高压的密闭实验装置，对电池热失控喷发过程进行研究（如图1所示）。
图2.由防爆阀喷出的射流的轮廓变化过程
注：上图（图2）为喷射流分别在0.26ms、0.80ms、3.20ms、16.0ms、400.0ms的灰度图像（相对时间），下图为经过滤波等处理后的轮廓图像。
能够看到喷射流一开始从防爆阀两侧流出时，外轮廓为带状，随后在上方形成上面小下面大的锥形外轮廓。
接着，随着时间的推移，喷射流外轮廓变成无定型，随后又变成上大下小的倒锥形，最后慢慢消失。
图2展示的是在400ms内喷射流的演变过程，从外轮廓的变化可以看到喷射流的波动，通过该波动可以看出喷射过程并不稳定。
图3.相态的演变过程
图3给出了喷射流灰度图像的演变过程，灰度值的变化反映了流体性质包括相态的改变。
在喷发过程中，射流段灰度值总体上呈现出先减小后增加再减小的趋势。
随着电池温度升高，电池内部压力在电解液蒸气与内部产气的共同作用下逐渐达到vent开启压力。
此时，受制于电解液饱和蒸气压的限制，电池内部电解液主要存在形式为液态。
上图（图3）整个喷发过程中射流出现了气、液、固三种相态，由此可以得出，锂离子电池热失控产物喷射是一种复杂的多相的瞬态射流。
图4.ven启动过程
vent（防爆阀）是方形电池中的重要安全结构件，了解其微观启动过程可以更好地对其进行设计。
在电池内部不断升高的压力作用下，vent先在一侧打开，另外一侧与电池还保持连接状态。
从vent刚刚打开（图4a）到vent 大部分打开（图4d），历经了0.4ms的时间。
在此过程中，覆盖在电池安全释放阀上方的透明防尘保护塑料薄膜已有变形，这是由于来自电池传热、热气流的加热作用。
在初期喷射流的压力作用下，保护膜中心位置变形显著，呈现球型凸起，随着压力的升高和变形的加剧，保护膜完全脱离电池安全释放阀表面，并在气流的作用下与电池本体剥离（图4d）。
参考文献
李成、王贺武，张亚军，欧阳明高，李伟峰。
《锂离子动力电池中等荷电状态下热失控产物喷发过程研究》储能科学与技术。
