【CN209131732U】一种用于低频振动的噪声计【专利】

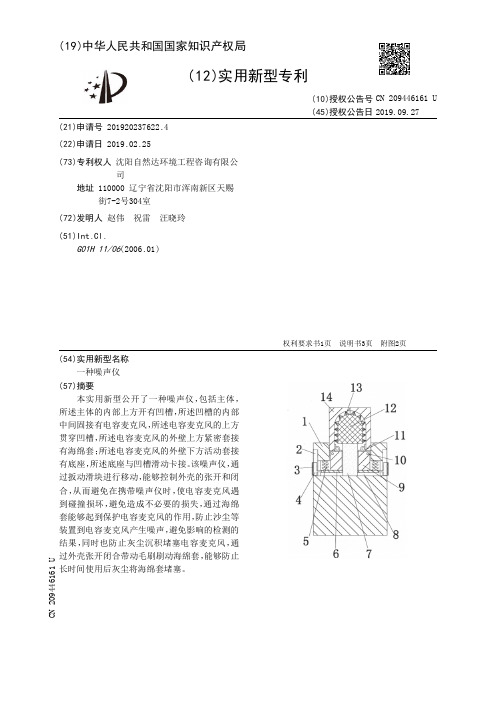

【CN209446161U】一种噪声仪【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237622.4(22)申请日 2019.02.25(73)专利权人 沈阳自然达环境工程咨询有限公司地址 110000 辽宁省沈阳市浑南新区天赐街7-2号304室(72)发明人 赵伟 祝雷 汪晓玲 (51)Int.Cl.G01H 11/06(2006.01)(54)实用新型名称一种噪声仪(57)摘要本实用新型公开了一种噪声仪，包括主体，所述主体的内部上方开有凹槽，所述凹槽的内部中间固接有电容麦克风，所述电容麦克风的上方贯穿凹槽，所述电容麦克风的外壁上方紧密套接有海绵套；所述电容麦克风的外壁下方活动套接有底座，所述底座与凹槽滑动卡接。
该噪声仪，通过扳动滑块进行移动，能够控制外壳的张开和闭合，从而避免在携带噪声仪时，使电容麦克风遇到碰撞损坏，避免造成不必要的损失，通过海绵套能够起到保护电容麦克风的作用，防止沙尘等装置到电容麦克风产生噪声，避免影响的检测的结果，同时也防止灰尘沉积堵塞电容麦克风，通过外壳张开闭合带动毛刷刷动海绵套，能够防止长时间使用后灰尘将海绵套堵塞。
权利要求书1页 说明书3页 附图2页CN 209446161 U 2019.09.27C N 209446161U权 利 要 求 书1/1页CN 209446161 U1.一种噪声仪，包括主体(1)，其特征在于：所述主体(1)的内部上方开有凹槽(8)，所述凹槽(8)的内部中间固接有电容麦克风(7)，所述电容麦克风(7)的上方贯穿凹槽(8)，所述电容麦克风(7)的外壁上方紧密套接有海绵套(12)；所述电容麦克风(7)的外壁下方活动套接有底座(6)，所述底座(6)与凹槽(8)滑动卡接，所述底座(6)的上方两侧对称固接有压缩弹簧(5)，所述压缩弹簧(5)的上方与凹槽(8)固定相连，所述主体(1)的内部两侧上方对称开有滑槽(2)，且滑槽(2)与凹槽(8)相互连通，所述滑槽(2)的内部滑动卡接有滑块(4)，所述滑块(4)远离主体(1)的一侧打磨有磨纹(3)，所述滑块(4)与底座(6)固定相连，所述电容麦克风(7)的外壁中间活动套接有套筒(9)，且套筒(9)与底座(6)固定相连，所述套筒(9)的上方两侧对称卡接有外壳(14)，且两侧的外壳(14)相互贴合，所述外壳(14)通过销轴(10)与套筒(9)转动相连，所述套筒(9)的上方两侧对称固接有扭力弹簧(11)，且扭力弹簧(11)与外壳(14)固定相连，所述外壳(14)的外壁与凹槽(8)内壁上方的圆角相贴合，所述外壳(14)的内壁固接有多个毛刷(13)，且毛刷(13)与海绵套(12)相接触。

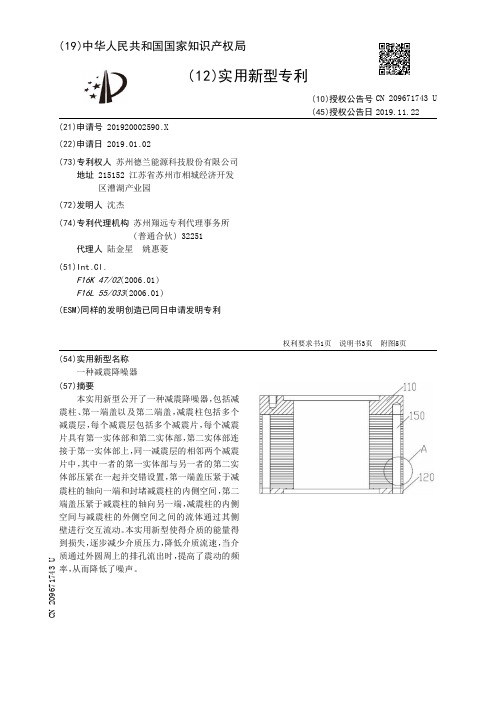

【CN209671743U】一种减震降噪器【专利】
代理人 陆金星 姚惠菱
(51)Int .Cl . F16K 47/02(2006 .01) F16L 55/033(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209671743 U (45)授权公告日 2019.11.22
( 54 )实用新型名称 一种减震降噪器
( 57 )摘要 本实用新型公开了一种减震降噪器，包括减

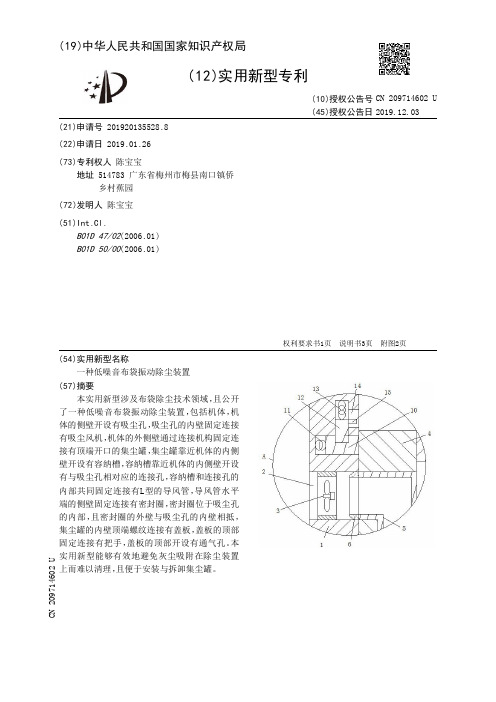

【CN209714602U】一种低噪音布袋振动除尘装置【专利】
权利要求书1页 说明书3页 附图2页
CN 209714602 U
CN 209714602 U
权 利 要 求 书
1/1 页
1 .一种低噪音布袋振动除尘装置，包括机体（1），其特征在于，所述机体（1）的侧壁开设 有吸尘孔（2），所述吸尘孔（2）的内壁固定连接有吸尘风机（3），所述机体（1）的外侧壁通过 连接机构固定连接有顶端开口的集尘罐（4），所述集尘罐（4）靠近机体（1）的内侧壁开设有 容纳槽 ，所述容纳槽靠近机体（1）的内 侧壁开设有与吸尘孔（2）相对应的 连接孔 ，所述容纳 槽和连接孔的内部共同固定连接有L型的导风管（5），所述导风管（5）水平端的侧壁固定连 接有密封圈（6），所述密封圈（6）位于吸尘孔（2）的内部，且密封圈（6）的外壁与吸尘孔（2）的 内壁相抵，所述集尘罐（4）的内壁顶端螺纹连接有盖板（7），所述盖板（7）的顶部固定连接有 把手（8），所述盖板（7）的顶部开设有通气孔（9）。
3 .根据权利要求2所述的一种低噪音布袋振动除尘装置，其特征在于，所述卡位机构包 括卡块（12），所述卡块（12）与滑槽滑动连接，所述卡块（12）远离吸尘孔（2）的侧壁与滑槽的 内侧壁之间共同固定连接有第二弹簧（13），所述卡块（12）靠近吸尘孔（2）的一端延伸至卡 槽的内部，且卡块（12）靠近吸尘孔（2）的一端设为第一斜面，所述机体（1）的外侧壁开设有 与滑槽 相连 通的 操 作槽（1 4），所 述卡块（1 2）的 侧壁固 定连 接 有 操 作杆（1 5），所 述 操 作杆 （15）位于操作槽（14）的内部。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920135528 .8
(22)申请日 2019 .01 .26

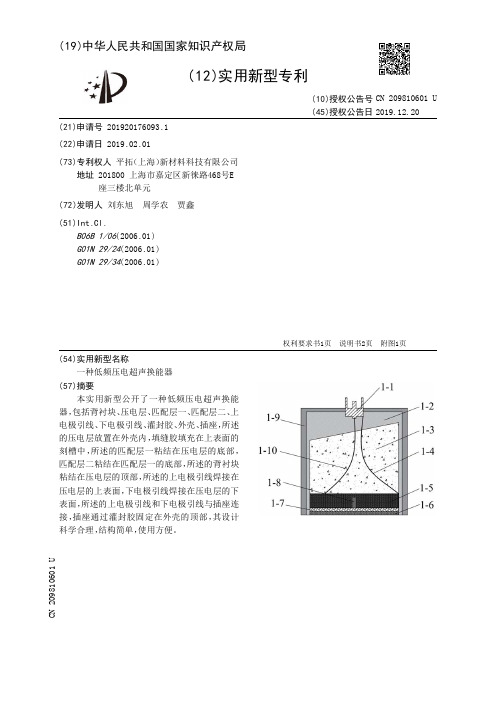

【CN209810601U】一种低频压电超声换能器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920176093.1(22)申请日 2019.02.01(73)专利权人 平拓（上海）新材料科技有限公司地址 201800 上海市嘉定区新徕路468号E座三楼北单元(72)发明人 刘东旭 周学农 贾鑫 (51)Int.Cl.B06B 1/06(2006.01)G01N 29/24(2006.01)G01N 29/34(2006.01)(54)实用新型名称一种低频压电超声换能器(57)摘要本实用新型公开了一种低频压电超声换能器，包括背衬块、压电层、匹配层一、匹配层二、上电极引线、下电极引线、灌封胶、外壳、插座，所述的压电层放置在外壳内，填缝胶填充在上表面的刻槽中，所述的匹配层一粘结在压电层的底部，匹配层二粘结在匹配层一的底部，所述的背衬块粘结在压电层的顶部，所述的上电极引线焊接在压电层的上表面，下电极引线焊接在压电层的下表面，所述的上电极引线和下电极引线与插座连接，插座通过灌封胶固定在外壳的顶部，其设计科学合理，结构简单，使用方便。
权利要求书1页 说明书2页 附图1页CN 209810601 U 2019.12.20C N 209810601U权 利 要 求 书1/1页CN 209810601 U1.一种低频压电超声换能器，其特征在于:包括背衬块、压电层、匹配层一、匹配层二、上电极引线、下电极引线、灌封胶、外壳、插座，所述的压电层放置在外壳内，填缝胶填充在下表面的缝隙中，所述的匹配层一粘结在压电层的底部，匹配层二粘结在匹配层一的底部，所述的背衬块粘结在压电层的顶部，所述的上电极引线焊接在压电层的上表面，下电极引线焊接在压电层的下表面，所述的上电极引线和下电极引线与插座连接，插座通过灌封胶固定在外壳的顶部。
2.根据权利要求1所述的一种低频压电超声换能器，其特征在于：所述背衬块为钨粉和环氧树脂混合固化成型的高分子复合材料，厚度为10-20毫米。
【CN209706036U】一种低噪声环保节能燃烧器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920300390.2(22)申请日 2019.03.11(73)专利权人 宋宇清地址 455000 河南省安阳市滑县黄河路人民路交叉囗东北角滑县环保局(72)发明人 宋宇清 常英 万肖利 (74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.F23D 11/10(2006.01)F23D 11/38(2006.01)F23D 11/44(2006.01)(54)实用新型名称一种低噪声环保节能燃烧器(57)摘要本实用新型公开了一种低噪声环保节能燃烧器，包括抽油泵底座，所述抽油泵底座的顶部通过螺栓连接有抽油泵，且抽油泵的抽油端通过螺纹连接有抽油管，所述抽油泵的排油端通过螺纹连接有出油管，且抽油泵的顶部设置有机箱，所述机箱一侧的外壁通过螺栓连接有风扇罩，且风扇罩远离机箱一侧的内壁通过螺栓连接有通风板，且通风板靠近机箱的一侧通过螺栓连接有风扇，所述机箱靠近风扇罩一侧的内壁插接有金属丝滤芯。
本实用新型保障燃料可以被充分燃烧，达到环保节能的目的，而且避免空气中的杂质进入燃烧中，防止装置的导通性受到影响，省去了燃烧器通过燃料自预热的环节，提高装置燃烧效率的同时，进一步节约燃料资源。
权利要求书1页 说明书3页 附图2页CN 209706036 U 2019.11.29C N 209706036U权 利 要 求 书1/1页CN 209706036 U1.一种低噪声环保节能燃烧器，包括抽油泵底座（1），其特征在于，所述抽油泵底座（1）的顶部通过螺栓连接有抽油泵（2），且抽油泵（2）的抽油端通过螺纹连接有抽油管（3），所述抽油泵（2）的排油端通过螺纹连接有出油管（4），且抽油泵（2）的顶部设置有机箱（5），所述机箱（5）一侧的外壁通过螺栓连接有风扇罩（8），且风扇罩（8）远离机箱（5）一侧的内壁通过螺栓连接有通风板（6），且通风板（6）靠近机箱（5）的一侧通过螺栓连接有风扇（7），所述机箱（5）靠近风扇罩（8）一侧的内壁插接有金属丝滤芯（9），且出油管（4）远离抽油泵（2）的一端通过螺纹连接有喷嘴（10），所述机箱（5）远离风扇罩（8）一端的内壁通过螺栓连接有燃烧室（11），且燃烧室（11）顶部的内壁通过螺栓连接有火花塞（13）。
【CN209786417U】一种低噪音激光设备用冷却装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920407711.9(22)申请日 2019.03.28(73)专利权人 深圳市新铭升激光设备有限公司地址 518116 广东省深圳市龙岗区坪地街道宝地工业区512号厂房三楼(72)发明人 龚华兵 (74)专利代理机构 广东荣海知识产权代理事务所(普通合伙) 44630代理人 黎理(51)Int.Cl.H01S 3/04(2006.01)H01S 3/02(2006.01)(54)实用新型名称一种低噪音激光设备用冷却装置(57)摘要本实用新型公开了一种低噪音激光设备用冷却装置，包括底板、激光发射装置和电动伸缩杆，所述底板的上表面左端嵌入有电机，所述激光发射装置安装在套管的顶端，所述连接软管的底端连接有循环水泵，所述缓冲板的外端表面连接有橡胶柱，所述循环水泵的底端连接有第一箱体，且第一箱体的右端表面连通有第一连接管，所述第一连接管的右端连通有第二箱体，所述电动伸缩杆安装在第二箱体的上表面，所述孔洞的内部穿插有第二连接管，所述电动伸缩杆的右端连接有连接块，所述顶板的上表面连通有第三连接管。
该低噪音激光设备用冷却装置，在对激光发射装置进行冷却的同时，可以改变激光发射装置的位置，使其使用起来更加方便。
权利要求书1页 说明书3页 附图2页CN 209786417 U 2019.12.13C N 209786417U权 利 要 求 书1/1页CN 209786417 U1.一种低噪音激光设备用冷却装置，包括底板(1)、激光发射装置(5)和电动伸缩杆(15)，其特征在于：所述底板(1)的上表面左端嵌入有电机(2)，且电机(2)的输出端连接有螺纹杆(3)，并且螺纹杆(3)的顶端连接有套管(4)；所述激光发射装置(5)安装在套管(4)的顶端，且激光发射装置(5)的下表面右端连通有连接软管(6)，所述连接软管(6)的底端连接有循环水泵(7)，且循环水泵(7)的外壁贴合有缓冲板(8)，所述缓冲板(8)的外端表面连接有橡胶柱(9)，且橡胶柱(9)的外端固定连接有套环(10)，所述循环水泵(7)的底端连接有第一箱体(11)，且第一箱体(11)的右端表面连通有第一连接管(12)，所述第一连接管(12)的右端连通有第二箱体(13)，且第二箱体(13)的前端表面安装有箱门(14)；所述电动伸缩杆(15)安装在第二箱体(13)的上表面，且电动伸缩杆(15)的外侧设置有开设在第二箱体(13)上表面的孔洞(16)，所述孔洞(16)的内部穿插有第二连接管(17)，且第二连接管(17)的顶端连接有顶板(18)，所述电动伸缩杆(15)的右端连接有连接块(19)，且连接块(19)的外端表面连接有第一连接板(20)，并且第一连接板(20)的右端表面连接有第二连接板(21)，所述顶板(18)的上表面连通有第三连接管(22)，且顶板(18)的下表面右端连接有连接杆(23)。
低频带噪声检测[发明专利]
专利名称：低频带噪声检测
专利类型：发明专利
发明人：亚历山大·索林
申请号：CN200480004954.4申请日：20040223
公开号：CN1754204A
公开日：
20060329
专利内容由知识产权出版社提供
摘要：一种音调估计系统，包括低频带噪声检测器(LBND)，可操作用于检测第一音频帧中存在的低频带噪声，频域音调估计器，可操作用于从第二音频帧中的至少一个频谱峰值计算第二音频帧的音调估计，以及音调估计器控制器，可操作用于在所述第一音频帧中存在低频带噪声的情况下，使所述音调估计器从所述第二音频帧的频谱中除去至少一个低于预定阈值的低频频谱峰值。
申请人：国际商业机器公司
地址：美国纽约
国籍：US
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：李德山
更多信息请下载全文后查看。
【CN209589248U】低频段声波检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920516205.3(22)申请日 2019.04.16(73)专利权人 重庆建安仪器有限责任公司地址 400000 重庆市南岸区南坪西路168号(72)发明人 秦高历 杨家富 唐北曦 (74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 杨勋(51)Int.Cl.G01H 17/00(2006.01)(54)实用新型名称低频段声波检测装置(57)摘要本实用新型公开了低频段声波检测装置，涉及声波检测装置技术领域。
一种低频段声波检测装置，包括主检测腔体、多个传导管、多个次检测腔体和多个接收管。
每个次检测腔体上设置有至少一个接收管，接收管用于接收声波。
多个次检测腔体分别通过多个传导管连通于主检测腔体。
主检测腔体内部设置有低频段声波传感器，低频段声波传感器用于检测低频段声波。
主检测腔体和多个次检测腔体均采用316不锈钢材料制成。
本实用新型提供的低频段声波检测装置能提高强度以及抗腐蚀性能，并且能提高降噪功能。
权利要求书1页 说明书5页 附图2页CN 209589248 U 2019.11.05C N 209589248U权 利 要 求 书1/1页CN 209589248 U1.一种低频段声波检测装置，其特征在于，包括主检测腔体、多个传导管、多个次检测腔体和多个接收管；每个所述次检测腔体上设置有至少一个所述接收管，所述接收管用于接收声波；多个所述次检测腔体分别通过多个所述传导管连通于所述主检测腔体；所述主检测腔体内部设置有低频段声波传感器，所述低频段声波传感器用于检测低频段声波；所述主检测腔体和多个所述次检测腔体均采用316不锈钢材料制成。
2.根据权利要求1所述的低频段声波检测装置，其特征在于，每两个相邻所述传导管之间形成的夹角相等。
3.根据权利要求1所述的低频段声波检测装置，其特征在于，所述每个所述传导管的长度相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6 .根据权利要求1所述的一种用于低频振动的噪声计，其特征在于：所述噪声计设置有 专 用放置箱 ，所述专 用放置箱设置有手持机壳放置槽 ，充电 插头放置槽 ，保 护壳放置槽 ，保 护盖放置槽。
权利要求书1页 说明书3页 附图3页
CN 209131732 U
CN 209131732 U
权 利 要 求 书
1/1 页
1 .一种用于低频振动的噪声计，包括手持机壳、充电插头和触摸笔，所述手持机壳的前 端设置有低频振动噪 声识别传感器 ，所述手持机壳内设置有第一电 路板 和可充电电 池、第 一存储器 ，所述电 路板包括第一MCU、电 源控制电 路 、第一存储器驱 动电 路 ，其特征在于 ：所 述第一电 路板还包括第一无线通信电 路 ，所述手持机壳的 正面安装有触摸显示屏 ，所述手 持机壳 右侧面上设置有触摸笔放置架 ，所述触摸笔放置在所述触摸笔放置架上 ，所述手持 机壳的左侧面上设置有充电口和开关按钮，所述手持机壳的尾部安装有可拆卸的风速计模 块 ；所述手持机壳的 尾部设置有 用于安装所述风速计模块的 接头 ，所述接头上设置有第一 USB端口 和充电 输出端口 ，均与所述第一电 路板相连 ；所述充电口 和所述开关按钮分别与所 述第一电路板连接；
实用新型内容 [0003] 为解决上述问题，本实用新型的目的是提供一种用于低频振动的噪声计，可以同 时测量风速和噪声并可单独使用。 [0004] 本实用新型实施例中采用以下方案实现：包括手持机壳、充电插头和触摸笔，所述 手持机壳的前端设置有低频振动噪声识别传感器，所述手持机壳内设置有第一电路板和可 充电电 池、第一存储器 ，所述电 路板包括第一MCU、电 源控制电 路 、第一存储器驱 动电 路 ，所 述第一电 路板还包括第一无线通信电 路 ，所述手持机壳的 正面安装有触摸显示屏 ，所述手 持机壳 右侧面上设置有触摸笔放置架 ，所述触摸笔放置在所述触摸笔放置架上 ，所述手持 机壳的左侧面上设置有充电口和开关按钮，所述手持机壳的尾部安装有可拆卸的风速计模 块 ，所述手持机壳的 尾部设置有 用于安装所述风速计模块的 接头 ，所述接头上设置有第一 USB端口 和充电 输出端口 ，均与所述第一电 路板相连 ；所述充电口 和所述开关按钮分别与所 述第一电路板连接； [0005] 所述风速计模块包括风速传感器和安装机体，所述安装机体的前端设置有与所述 手持机壳尾部对接的接口 ，所述接口上设置有第二USB端口 和充电 头 ，所述安装机体正面的 后侧开设有风速传感器安装孔 ，所述风速传感器安装在所述安装孔内 ，所述安装机体内设 置有第二电路板、所述可充电电池、第二存储器，所述第二电路板上设置有第二MCU、第二无 线通信电路、第二存储器驱动电路和电源控制电路，所述第二USB端口和所述充电头分别连 接至所述第二电路板。 [0006] 在本实用新型一实施例中，所述手持机壳和所述风速计模块连接时，所述接口套 在所述接头上。 [0007] 在本实用新型一实施例中，所述第一USB端口与所述第二USB端口对接，所述充电 输出端口和所述充电头相对接。 [0008] 在本实用新型一实施例中，所述手持机壳的尾部不安装所述风速计模块时，所述 手持机壳的尾部套设有保护盖。 [0009] 在本实用新型一实施例中，所述风速计模块的前端在未连接至所述手持机壳时， 所述风速计模块的前端套设有保护壳，所述保护壳内设置有磁力固定底座。 [0010] 在本实用新型一实施例中，所述噪声计设置有专用放置箱，所述专用放置箱设置 有手持机壳放置槽，充电插头放置槽，保护壳放置槽，保护盖放置槽。
代理人 唐杏姣
(51)Int .Cl . G01D 21/02(2006 .01) G01H 17/00(2006 .01) G01P 5/00(2006 .01)
(10)授权公告号 CN 209131732 U (45)授权公告日 2019.07.19
( 54 )实用新型名称 一种用于低频振动的噪声计
所述风速计模块包括风速传感器和安装机体，所述安装机体的前端设置有与所述手持 机壳尾部对接的接口 ，所述接口上设置有第二USB端口 和充电 头 ，在所述安装机体正面的 后 侧开设有风速传感器安装孔 ，所述风速传感器安装在所述安装孔内 ，所述安装机体内设置 有第二电路板、所述可充电电池、第二存储器，所述第二电路板上设置有第二MCU、第二无线 通信电路、第二存储器驱动电路和电源控制电路，所述第二USB端口和所述充电头分别连接 至所述第二电路板。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920117037 .0
(22)申请日 2019 .01 .23
(73)专利权人 福建省特种设备检验研究院 地址 350000 福建省福州市仓山区卢滨路 370号
(72)发明人 潘健鸿 杨静 郑祥盘 林洁
(74)专利代理机构 福州旭辰知识产权代理事务 所(普通合伙) 35233
( 57 )摘要 本实 用新型涉 及一 种 用于 低频 振 动的 噪 声
计，包括包括手持机壳、充电插头和触摸笔，所述 手持机壳的前端设置有低频振动噪声识别传感 器，所述手持机壳内设置有第一电路板和可充电 电 池 、第一存储器 ，所述电 路板包括第一MCU 、电 源控 制电 路 、第一存储器驱 动电 路 ，所述第一电 路板还包括第一无线通信电路，所述手持机壳正 面安装有触摸显示屏，所述手持机壳左侧面上设 置有充电口和开关按钮，所述手持机壳的尾部安 装有可拆卸的风速计模块，所述风速计模块包括 风速传感器和安装机体，所述安装机体前端设置 有与所述手持机壳尾部对接的接口 ，加装风速计 模块，可同时测量风速和噪声，可单独使用、互不 干扰 ，不需 要同时 携带两个仪器 ，有专 用的 放置 箱，方便携带。
2 .根据权利要求1所述的一种用于低频振动的噪声计，其特征在于：所述手持机壳和所 述风速计模块连接时，所述接口套在所述接头上。
3 .根据权利要求1所述的一种用于低频振动的噪声计，其特征在于：所述第一USB端口 与所述第二USB端口对接，所述充电输出端口和所述充电头相对接。
4 .根据权利要求1所述的一种用于低频振动的噪声计，其特征在于：所述手持机壳的尾 部不连接所述风速计模块时，所述手持机壳的尾部套设有保护盖。
2
CN 2091 页
一种用于低频振动的噪声计
技术领域 [0001] 本实用新型涉及噪声监测技术领域，特别是一种用于低频振动的噪声计。
技术背景 [0002] 现有的噪声和风速二合一测试仪，都是采用有线连接不能分开单独使用，并且由 于线的长度有限 ，所以 在测量的时候噪声和风速两部分需要同时举在手上 ，不利于测量人 员操作。
