质检点

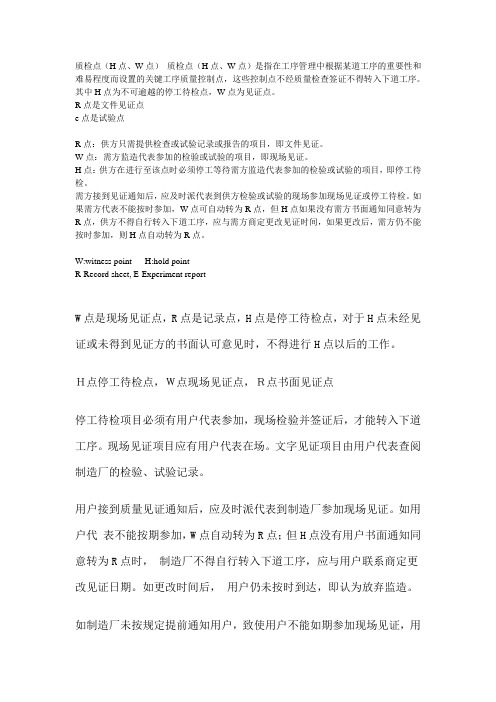

质检点（H点、W点）质检点（H点、W点）是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点，这些控制点不经质量检查签证不得转入下道工序。
其中H点为不可逾越的停工待检点，W点为见证点。
R点是文件见证点e点是试验点R点：供方只需提供检查或试验记录或报告的项目，即文件见证。
W点：需方监造代表参加的检验或试验的项目，即现场见证。
H点：供方在进行至该点时必须停工等待需方监造代表参加的检验或试验的项目，即停工待检。
需方接到见证通知后，应及时派代表到供方检验或试验的现场参加现场见证或停工待检。
如果需方代表不能按时参加，W点可自动转为R点，但H点如果没有需方书面通知同意转为R点，供方不得自行转入下道工序，应与需方商定更改见证时间，如果更改后，需方仍不能按时参加，则H点自动转为R点。
W:witness point H:hold pointR-Record sheet, E-Experiment reportW点是现场见证点，R点是记录点，H点是停工待检点，对于H点未经见证或未得到见证方的书面认可意见时，不得进行H点以后的工作。
Ｈ点停工待检点，Ｗ点现场见证点，Ｒ点书面见证点停工待检项目必须有用户代表参加，现场检验并签证后，才能转入下道工序。
现场见证项目应有用户代表在场。
文字见证项目由用户代表查阅制造厂的检验、试验记录。
用户接到质量见证通知后，应及时派代表到制造厂参加现场见证。
如用户代表不能按期参加，W点自动转为R点；但H点没有用户书面通知同意转为R点时，制造厂不得自行转入下道工序，应与用户联系商定更改见证日期。
如更改时间后，用户仍未按时到达，即认为放弃监造。
如制造厂未按规定提前通知用户，致使用户不能如期参加现场见证，用户有权要求重新见证。
H:hold point停工待检点；W:witness point 见证点；R:review point审查点；H、W点一般要见证过程和结果，H点不经过见证不可放行，如有特殊情况，需作出专门规定有关放行的条件；R点见证、审核有关检查结果和报告。
88-2010年关于设置W、H点-质量控制点的通知
关于余热发电工程设置W、H质量控制点的通知公司各项目部：为了加强对余热发电工程施工全过程的质量控制、质量检验和监控取得更好的效果，保证余热发电工程的施工质量。
公司质量技术研发部安排项目部各专业编写质检点（H点、W点）一览表。
各专业的W、H点初版参见附件，请项目经理根据各个项目的特点组织专工修改和完善各专业的质检点（H点、W点），并交现场经理或工程部主任工程师审核，项目经理批准后，交质量技术研发部汇总。
质检点（H点、W点）是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点，这些控制点不经质量检查签证不得转入下道工序。
H点：停工待检点； W点：见证点。
工程部统一规定《电力施工验收及质量验评标准》1996－2000版（按最新标准执行）中的《工程质量验评范围》：单位、分部、分项、分段项目的施工企业检验为施工单位质检科的：设置W点：即见证点。
单位、分部、分项、分段项目检验单位为监理单位代表或建设单位验评的：设置H点，即停工待检点。
根据工程具体情况可以增加质检点（H点、W点），但不能随意减少，减少需要经过工程部的审批。
H、W点指对某工序部位的控制类型。
这些控制点不经质量检查和签证不得转入下道工序。
W点：见证点。
施工单位必须提前一天通知我公司项目部参加的检验或试验的项目，即现场见证检验并签字确认，如果我公司项目部专工和监理未及时到现场见证，施工单位可以进行下一步的工序，由此产生的责任由项目部承担。
H点：停工待检点； H点为不可逾越的停工待检点，施工单位必须提前三天书面通知我公司项目部检验，没有我公司项目部专工和监理的签字确认，施工单位不能进行下一步的工序。
说明：1、工程项目验收表格的编制参照《火电施工质量检验及评定标准》各专业篇中各章节完成。
2、凡H、W点验收项目一公司项目部专业质检员通知监理、建设单位共同验收。
3、H点验收项目，一公司项目部专业质检员提前一天通知监理、建设单位（特殊情况例外）共同验收，评定质量等级和签证。

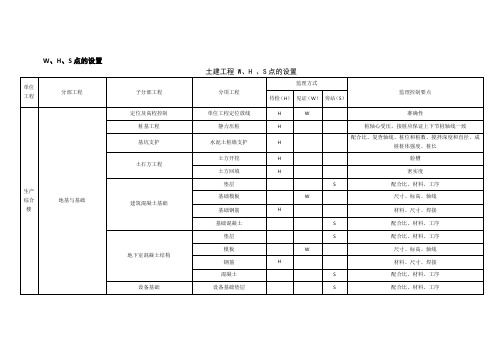

W、H、S点的设置讲解
W、H、S点的设置土建工程 W、H 、S点的设置单位工程分部工程子分部工程分项工程监理方式监理控制要点待检（H）见证（W）旁站（S）生产综合楼地基与基础定位及高程控制单位工程定位放线H W 准确性桩基工程静力压桩H 桩轴心受压，接桩应保证上下节桩轴线一致基坑支护水泥土桩墙支护H配合比、复查轴线、桩位和桩数、搅拌深度和直径、成桩桩体强度、桩长土石方工程土方开挖H 验槽土方回填H 密实度建筑混凝土基础垫层S 配合比、材料、工序基础模板W 尺寸、标高、轴线基础钢筋H 材料、尺寸、焊接基础混凝土S 配合比、材料、工序地下室混凝土结构垫层S 配合比、材料、工序模板W 尺寸、标高、轴线钢筋H 材料、尺寸、焊接混凝土S 配合比、材料、工序设备基础设备基础垫层S 配合比、材料、工序设备基础模板W 尺寸、标高、轴线设备基础钢筋H 材料、尺寸、焊接设备基础混凝土S 配合比、材料、工序生产综合楼地基与基础室内沟道沟道垫层S 配合比、材料、工序沟道模板W 尺寸、标高、轴线沟道钢筋H 材料、尺寸、焊接沟道混凝土S 配合比、材料、工序盖板安装H 支承面中心偏位、相邻板最大高差地下防水卷材防水W S 工序、材料主体结构混凝土结构模板W 尺寸、标高、轴线钢筋H 材料、尺寸、焊接混凝土S 配合比、材料、工序钢结构紧固件连接S螺栓紧固标准件及其螺母、垫圈等标准配件的品种、规格、性能钢构件安装S 轴线、垂直度、标高、焊缝间隙砌体工程填充墙砌体S 搭接、插筋、留孔、工序建筑装饰装修地面地面S 强度、平整度面层S 面层强度、平整度，块料质量，粘结应牢固、无空鼓抹灰及勾缝一般抹灰S基层干净，材料的品种、性能，分层抹灰，粘结应牢固、无空鼓门窗金属门窗安装S品种、类型、尺寸、型材壁厚、密封处理、合格证、检测报告、予埋件、安装牢固特种门安装S品种、类型、尺寸、防腐处理、配件齐全、合格证、检测报告、予埋件、安装牢固生产综合楼建筑装饰装修门窗门窗玻璃安装H S品种、类型、尺寸、色彩、合格证、检测报告、密封条、密封胶、安装牢固吊顶暗龙骨吊顶H吊顶的标高、尺寸、造型，材质、品种、颜色、合格证、检测报告、接缝、牢固饰面砖饰面砖粘贴H W品种、规格、颜色，找平、防水、粘结、勾缝材料、合格证、检测报告、牢固涂料水性涂料涂饰H品种、型号、颜色、粘结牢固、基层处理、合格证、检测报告细部护栏和扶手制作与安装H材质、造型、尺寸、予埋件、护栏高度、栏杆间距、合格证、检测报告、牢固建筑屋面屋面找平H 材料质量及配合比、排水坡度、合格证、检测报告卷材防水层W卷材及配套材料、防水构造、无渗漏、无积水、合格证、检验报告屋面工程细部构造S屋面的天沟、檐沟、泛水、水落口中、檐口、变形缝、伸出屋面管道等部位蓄水、种植屋面H蓄水屋面溢水口、过水孔等设置、种植屋面防水层泄水孔设置，防水层不得渗漏建筑给水及排水室内给水系统室内给水管道及配件安装W S材料质保资料、合格证检验，坡度、允许偏差，阀门的强度和严密性试验，通水试验，水压试验室内排水系统室内排水管道及配件安装W S材料质保资料、合格证检验，阀门的强度和严密性试验，灌水试验，通球试验卫生器具安装卫生器具安装W S 表面无缺陷、声音实而清脆、主要尺寸准确 卫生器具给水配件安装H W 给水配件应完好无损伤，接口严密，启闭部分灵活 卫生器具排水配件安装H W 器具受水口与立管，管道与楼板接合，连接排水管应严密通风与空调通风工程通风机安装 H 主要安装尺寸准确通风与空调系统调试通风与空调系统调试HS风机、叶轮旋转方向正确、运转平稳、无异常振动与声响，其电机运行功率应符合设备技术文件的规定 生产综合楼建筑电气电气动力、照明安装动力照明配电箱（盘安装） W 包装及密封良好， 型号、规格符合设计要求，设备无损伤、附件、备件齐全，生产许可证，外观检查合格，设备铭牌清楚电线导管、电缆导管和线槽敷设H 材料质保资料、合格证检验，开关盒预埋定位 电线、电缆穿管和线槽敷设H材料质保资料、合格证检验，开关盒预埋定位电缆头制作、接线和线路绝缘测试W高压电力电缆直流耐压试验必须交接试验合格；低压电线和电缆，线间和线对地间的绝缘电阻必须＞0.5M Ω ；电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致灯具安装 W 灯具固定牢固、安装高度开关插座安装 W 安装高度、水平建筑照明通电试运行W S 照明通电防雷与接地装置安装接地装置安装W S 安装工艺，接地电阻测试 防雷引下线WS安装工艺，接地电阻测试主变压器基础机构支架地基与基础定位及高程控制单位工程定位放线H W 准确性土石方工程土方开挖H 验槽土方回填H 密实度变压器基础垫层S 配合比、材料、工序模板W 尺寸、标高、轴线钢筋H 材料、尺寸、焊接混凝土S 配合比、材料、工序主变压器基础机构支架地基与基础变压器油坑垫层S 配合比、材料、工序变压器油坑底板混凝土S 配合比、材料、工序油坑砌体S 块材强度等级、砂浆强度等级卵石铺设S 卵石的品种、质量、规格，与基层的结合必须牢固构支架混凝土基础垫层S 配合比、材料、工序模板W 尺寸、标高、轴线钢筋H 材料、尺寸、焊接混凝土S 配合比、材料、工序事故油池垫层S 配合比、材料、工序油池模板W 尺寸、标高、轴线油池钢筋H 材料、尺寸、焊接油池混凝土S 配合比、材料、工序主体结构构架制作安装钢筋混凝土构架制作安装H 配合比、材料、工序设备支架安装设备支架安装W S 材料、工序电缆沟隧道地基与基础定位及高程控制单位工程定位放线H W 准确性土石方工程土方开挖H 验槽土方回填H 密实度电缆沟结构垫层S 配合比、材料、工序模板W 尺寸、标高、轴线电缆沟混凝土H 配合比、材料、工序沟道砌筑S砖的强度等级、砂浆的强度等级、砌体留槎、砌体上下错缝、砌体接槎管沟到装饰装修抹灰S基层干净，材料的品种、性能，分层抹灰，粘结应牢固、无空鼓盖板制作、安装沟道盖板安装H盖板型号和质量、盖板安装、表面平整度、拼缝间隙、室内盖板支口间隙围墙及大门围墙基础定位及高程控制单位工程定位放线H 准确性土石方工程土方开挖H 验槽土方回填H 密实度围墙结构砌体工程砌体工程S 块材强度等级、砂浆强度等级，砌筑工艺围墙装饰及大门抹灰与勾缝清水砌体勾缝H勾缝用水泥复验合格，配合比、无漏勾、勾缝粘结应牢固、无开裂大门大门安装S 品种、类型、尺寸、防腐处理、配件齐全、合格证、检测报告、予埋件、安装牢固站内外道路站内道路道路基础定位及高程控制单位工程定位放线H W 准确性土石方工程土方开挖H 验槽土方回填H 密实度路基路基H分层填筑压实，表面平整坚实，无软弹和翻浆现象，路拱合适，排水良好，压实度和路床的整体强度符合设计要求站内道路道路结构基层W S 密实度面层S 面层强度、平整度路缘石S 缘石强度屋外场地工程（场地平整）地基与基础定位及高程控制单位工程定位放线H W 准确性土石方工程土方开挖H 验槽土方回填H 密实度屋外场地照明照明设施基础垫层S 配合比、材料、工序基础模板W 尺寸、标高、轴线基础混凝土S 配合比、材料、工序电气照明电线导管、电缆导管和线槽敷设H 材料质保资料、合格证检验，开关盒预埋定位电线、点看穿管和线槽敷设H 材料质保资料、合格证检验，开关盒预埋定位灯具安装W 灯具固定牢固、安装高度电缆头制作、接线和线路绝缘测试W高压电力电缆直流耐压试验必须交接试验合格；低压电线和电缆，线间和线对地间的绝缘电阻必须＞0.5MΩ；电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致照明通电试运行W S 照明通电接地装置安装W S 安装工艺，接地电阻测试室外给排水及雨水系统建筑物、构筑物室外给水、排水管道地基与基础定位及高程控制单位工程定位放线H W 准确性土石方工程土方开挖H 验槽土方回填H 密实度垫层基础垫层S 配合比、材料、工序室外给水管网室外给水管道安装H W材料质保资料、合格证检验，坡度、允许偏差，阀门的强度和严密性试验，通水试验，水压试验室外排水管道室外排水管道安装H W材料质保资料、合格证检验，阀门的强度和严密性试验，灌水试验，通球试验防雷及接地装置安装防雷及接地装置安装接地装置安装接地装置安装W S 安装工艺，接地电阻测试避雷引下线敷设避雷引下线敷设W S 安装工艺，接地电阻测试进场原材料、构配件W、H 、S点的设置进场原材料、构配件监理方式监理控制要点待检（H）见证（W）旁站（S）砂W 粒径、含泥量、含杂质量石W 粒径级配水泥W 合格证、试验报告钢材W 合格证、试验报告砖W 合格证、试验报告预埋铁件W 外观、焊接、防腐电缆保护管W 合格证、试验报告电力电缆W 合格证、试验报告接地箱W 合格证盖板W 合格证、规格、外观。
监理质量控制点策划(W.H.S.R点)
⑵
面层
√
√
对照表5.9.11~表5.9.20进行检查
2
楼面
⑴
找平层
√
√
对照表5.9.8进行检查
⑵
基层
√
√
对照表5.9.9进行检查
⑶
面层
√
√
对照表5.9.11~表5.9.20进行检查
3
抹灰
⑴
一般抹灰
√
√
材料、配比、垂直度、平整度、无空鼓。对照表5.10.1进行检查
混凝土施工
√
√
混凝土强度及试件取样留置；混凝土运输、浇筑及间歇；混凝土和易性、振捣情况、养护情况。对照表5.7.7进行检查。
现浇混凝土结构外观及尺寸偏差
√
√
外观质量、尺寸偏差、轴线位移、标高偏差、平整度、混凝土预埋件拆模后质量等。对照表表5.7.9进行检查
2
砖砌体
√
√
砖的强度等级；砂浆品种、强度等级；马牙槎及拉结钢筋；砂浆饱满度、灰缝厚度；砌垂直度和平整度。对照相关检验批表进行检查
⑷
设备基础混凝土
混凝土原材料及配合比设计
√
检查商品混凝土质量保证资料；对照表5.7.6进行检查
设备基础混凝土施工
√
√
混凝土强度及试件取样留置；、抗渗等级；混凝土运输、浇筑及间歇；混凝土和易性、振捣情况、养护情况。对照表5.7.8进行检查。
设备基础外观及尺寸偏差
√
√
外观质量、尺寸偏差、轴线位移、标高偏差、平整度、混凝土预埋件拆模后质量等。对照表表5.7.8进行检查
监理项目部（章）：
总监理工程师：
日期：年月日
业主项目部审批意见：
锅炉钢架安装作业指导书要点
目录1. 工程概况1.1工程（系统或设备）概况1.2工程量和工期2. 编制依据3. 作业前的条件和准备3.1技术准备3.2作业人员3.3作业工机具3.4材料和设备3.5安全器具3.6工序交接3.7其它4. 作业程序、方法4.1 施工方案4.2 施工工艺流程4.3 施工方法及要求5. 质量控制点的设置和质量通病预防5.1质量目标5.2 质量通病预防5.3 作业过程中对控制点的设置5.4 质量标准及要求6. 作业的安全要求和环境条件6.1作业的安全危害因素辨识和控制6.2环境条件7. 附录（包括记录表样、附表、附图等）锅炉钢架安装作业指导书要点1. 工程概况及工程量1.1 工程（系统或设备）概况简明扼要的将本项目所包含的作业项目和施工范围，设备的结构特点和布置，设备的供货情况，组件划分情况，以及作业环境和施工机械的配置等情况进行介绍。
1.2工程量和工期1.2.1 工程量描述本项施工中都包含哪些设备和系统，并依据厂家图纸及设备清单，列出施工范围内主要设备的名称、规格、外形尺寸、重量（单件或组件）、材质的种类、数量等相关技术数据。
设备统计表1.2.2 施工工期本内容为完成此项工作所需的绝对施工工期。
从设备清点、检查开始，到组合、安装、验收结束至计算工期。
2. 编制依据目的：说明本项目作业指导书是根据哪些文件、规定和要求编制的。
3. 作业前的条件和准备3.1技术准备施工技术准备应包含：施工图纸会审、施工方案的确定审批、施工措施的设计审批、施工材料设备预算编制、外委外购件的委托、作业指导书编制、施工技术交底、上道工序具备的技术条件等，以及其他相关的技术准备工作。
针对施工具体情况提出要求和达到的标准。
3.2作业人员3.2.1 作业人员配置、资格表中各类作业人员的工种、数量、资质，应根据项目的作业内容、工作量大小、工期、作业难度等条件进行相应的配置。
3.2.2 作业人员职责分工和权限3.3作业工机具施工作业工机具统计表根据施工内容的需要进行工器具的配置。
基建工程质量控制作业标准(WHS)检查表
附件2 质量控制作业标准（WHS）检查通用表
填写说明：
1、“质量证明文件”栏：在文件名称右侧方框内打“√”勾选，表示经查实该质量控制点的质量证明文件有效。
“其他有关文件”栏所列证明文件可根据实际情况增加，以能证明对该质量控制点进行了控制为原则。
2、“施工单位控制行为检查结论”判定原则：该质量控制点适用的验评记录和其它有关文件记录齐全、签署有效的，即判定为合格，在方框内打“√”勾选“合格”；否则打“√”勾选“不合格”。
3、“监理单位控制行为检查结论”判定原则：该质量控制点适用的验评记录和其它有关文件记录齐全、签署有效的，即判定为合格，在方框内打“√”勾选“合格”；否则打“√”勾选“不合格”。
4、“WHS实施状态”栏：质量控制点未开始实施时在方框内打“√”勾选“未开始”；质量控制点正在实施未完成时在方框内打“√”勾选“实施中”；质量控制点已实施完成时在方框内打“√”勾选“已完成”。
5、“备注”栏：填写检查结论不合格原因、。
工程名称：110千伏输变电工程检查日期： 2019 年 3 月 16 日。
DLT5161
瑞骏电力监理电气装置安装工程质量验评项目划分及监理方式表格说明1、表3.0.2中工程编号，是根据DL／T5161-2002《电气装置安装工程质量检验及评定规程》的变电工程质量检验及评定范围的工程编号编写的，根据工程的具体情况可以变动。
2、分部工程编号中有小数点的编号，小数点前为分部工程；小数点后为子分部工程。
3、对质量检查控制方式的解释：（1）停工待检点（H）：列为H点的项目，要求施工单位停工，待监理工程师验收签证后方可进入下道工序施工。
（2）文件见证点（R）：施工单位在施工过程中产生的施工文件，需要由监理工程师确认的，应将文件送交监理部进行见证签认。
（3）现场见证点（W）：列为平行验收项目（即监理验收项目）不要求停工待检，但监理工程师必须到现场进行检验见证的项目。
（4）旁站监督点（S）：对隐蔽工程、关键部位或重要工序施工过程中，监理工程师实行过程旁站，进行跟踪监督。
（5）联合检查（I）：对单位工程进行竣工验收，由监理工程师组织，由业主、施工单位、设计单位以及相关单位参加的检查。
（6）具体工程中的W、H、S点设置问题，应由施工单位编制，并体现在施工项目部质量管理标准化表格（SZLB3）中，即《施工质量验收及评定范围划分报审表》的附件2《电气安装工程施工质量验收及评定范围划分表》里。
监理单位审查、业主确认后作为施工、监理针对施工质量控制点过程控制的依据。
目录前言 (4)DL／T5161.1-2002 第1部分：通则 (4)1 总则 (4)2 发电工程质量检验及评定范围 (4)3 变电工程质量检验及评定范围 (4)表3.0.2 变电工程质量检验评定范围 (5)4 工程质量检验及评定表 (9)表4.0.1 (分项工程名称)分项工程质量检验评定表 (9)表4.0.2 (分部工程名称)分部工程质量验收评定表 (9)表4.0.3 (单位工程名称)单位工程质量验收评定表 (9)5 单位工程资料核查项目 (9)表5.0.1 单位工程资料核查项目 (10)表5.0.2 (单位工程名称)单位工程设计变更及材料代用通知单登记表 (10)表5.0.3 (单位工程名称)单位工程设备、材料出厂试验报告及合格证登记表 (10)表5.0.4-1 施工用量具、测量仪表登记表 (10)表5.0.4-2 设备缺陷通知单 (10)表5.0.4-3 设备缺陷处理报告单 (10)表5.0.5 工程质量验收签证、记录项目 (10)6 通信系统设备安装 (11)表6.0.1 通信系统一次设备安装质量检验 (12)表6.0.2 微波天线安装质量检验 (12)表6.0.3 微波馈线安装质量检验 (12)表6.0.4 载波机、光端、微波设备安装质量检验 (12)表6.0.5 程控交换机安装质量检验 (12)表6.0.6 通信系统免维护(镉镍)蓄电池安装质量检验 (12)表6.0.7 通信蓄电池组充放电质量验收签证 (12)表6.0.8 通信站(系统)防雷接地施工质量检验 (12)表6.0.9 通信系统整体施工质量验收签证 (12)条文说明 (12)DL／T5161.2-2002 第2部分：高压电器施工质量检验 (12)1 六氟化硫封闭式组合电器安装 (12)表1.0.1 六氟化硫封闭式组合电器基础及设备支架安装 (12)表1.0.2 六氟化硫封闭式组合电器本体安装 (12)2 六氟化硫断路器安装 (12)表2.0.1 支柱式六氟化硫断路器安装 (12)表2.0.2 罐式六氟化硫断路器安装 (12)3 真空断路器(接触器)安装 (12)表3.0.2真空断路器(接触器)安装检查与调整 (12)4 少油断路器安装 (12)5 隔离开关、负荷开关安装 (12)表5.0.1 隔离开关的安装及调整 (12)表5.0.2负荷开关安装 (12)6 避雷器安装 (12)表6.0.2避雷器安装 (13)7 电容器安装 (13)表7.0.2电容器及耦合电容器安装 (13)表7.0.3电容器组安装 (13)表7.0.4气体互感器及接地线圈安装 (13)8 记录及签证 (13)表8.0.2 (设备名称编号) 断路器调整记录 (13)表8.0.3 (设备名称编号)隔离开关、负荷开关调整记录 (13)表8.0.4 新SF6气体抽样检验记录 (13)表8.0.5 封闭式组合电器安装及调整记录 (13)表8.0.6 封闭式组合电器隔气室气体密封试验记录 (13)表8.0.7 封闭式组合电器隔气窒气体湿度检测记录 (13)表8.0.8 封闭式组合电器带电试运签证 (13)表8.0.9 电容器组安装签证 (13)表8.0.10 组合式油浸电容器安装签证 (13)表8.0.11 电容器带电试运签证 (13)条文说明 (13)DL／T5161.3-2002 第3部分：电力变压器、油浸电抗器、互感器施工质量检验 (13)注1. 变压器 (13)DL／T5161.4-2002 第4部分：母线装置施工质量检验 (14)DL／T5161.5-2002 第5部分：电缆线路施工质量检验 (14)DL／T5161.6-2002 第6部分：接地装置施工质量检验 (14)注5. 防雷接地装置安装室外接地装置、避雷针及接地引下线隐蔽前 (14)1 屋外接地装置安装 (14)表1.0.2 屋外接地装置制作安装 (14)2 屋内接地装置安装 (14)表2.0.2 屋内接地装置安装 (14)3 避雷针接地装置安装 (14)表3.0.2 避雷针接地装置的安装 (14)4 记录及签证 (14)表4.0.1 (分部工程名称)屋外接地装置隐蔽前检查签证 (15)表4.0.2 (分部工程名称)避雷针及接地引下线检查签证 (15)表4.0.3 (分部工程名称)接地电阻测量签证 (15)DL／T5161.7-2002 第7部分：旋转电机施工质量检验 (15)DL／T5161.8-2002 第8部分：盘、柜及二次回路接线施工质量检验 (15)DL／T5161.9-2002 第9部分：蓄电池施工质量检验 (15)DL／T5161.10-2002 第10部分：35kV及以下架空电力线路施工质量检验 (15)DL／T5161.11-2002 第11部分：电梯电气装置施工质量检验 (15)DL／T5161.13-2002 第12部分：低压电器施工质量检验 (15)DL／T5161.13-2002 第13部分：电力变流设备施工质量检验 (15)DL／T5161.14-2002 第14部分：起重机电气装置施工质量检验 (15)DL／T5161.15-2002 第15部分：爆炸及火灾危险环境电气装置施工质量检验 (15)DL／T5161.16-2002 第16部分：1kV及以下配线工程施工质量检验 (15)DL／T5161.17-2002 第17部分：电气照明装置施工质量检验 (15)DL／T5161.1-2002：电气装置安装工程质量检验及评定规程相关表格前言《电气装置安装工程质量检验及评定规程》是一套系列标准，用于电气装置安装施工质量检查、验收及评定。
火电工程W点、H点、S点的设置原则及一览表详解
火电工程 W点、 H点、 S点的设置原则及一览表1.见证点（ W 点）设置原则应包括：1.1 质量不稳定的工程项目或工艺。
1.2 新工艺、新材料、新技术的应用项目。
1.3 单机、单系统设备的动、静态试验。
1.4 工程实体和技术检验、试验，测量报告验证。
2.停工待检点（ H 点）设置原则应包括：2.1 隐蔽工程项目。
2.2 火电工程质量监督检查典型大纲中的重点项目及部分项目中的关键部位。
2.3 分部试运前建设单位有明确要求的项目。
3.相关 W 、 H 点示例如下：3.1 土建专业的W 、H 点应包括，但不限于：系统划分序号工程名称WH1基础工程定位●2基础工程高程控制●3主厂房地下结构钢筋●4主厂房地下结构混凝土●5主厂房汽机间上部结构、固定端、扩建端、各层平台●热力系统结构钢柱、梁安装6吊车梁制作、油漆及防火涂料、轨道安装●系统划分序号工程名称WH7吊车梁安装●8屋顶结构钢屋架结构制作、屋面板安装●9屋顶结构钢屋架结构安装●10平台板钢筋●11平台板混凝土●12楼梯间钢梯、平台、栏杆制作●13楼梯间钢梯、平台、栏杆安装●14煤斗结构制作●15煤斗结构安装●16除氧间、煤仓间、固定端、扩建段、至墙板制作●17除氧间、煤仓间、固定端、扩建段、至墙板安装●18锅炉间上部结构外侧钢柱、钢梁、墙板制作及油漆●19主厂房汽机间上部结构、固定端、墙板涂漆●20锅炉间上部结构外侧钢柱安装、钢梁安装●21锅炉间上部结构固定端钢柱、钢梁、墙板制作及油漆●22锅炉间上部结构固定端钢柱安装、钢梁安装●23锅炉间上部结构扩建端钢柱制作、钢梁制作●24锅炉间上部结构扩建端钢柱安装、钢梁安装●25主厂房楼地面工程汽机间0米层楼地面、煤仓间 0●米层楼地面、煤仓间运转层楼地面、锅炉间0米层楼地面26主厂房门、窗安装●27主厂房装饰墙面●28汽机基础及上部结构钢筋●29汽机基础及上部结构混凝土、二次灌浆●30给水泵基础钢筋●系统划分序号工程名称WH31给水泵基础二次灌浆●32凝结水泵基础模板、混凝土、二次灌浆●33凝结水泵基础钢筋●34循环水泵基础模板、混凝土、二次灌浆●35循环水泵基础钢筋●36泵坑钢筋●37泵坑混凝土●38锅炉基础结构地板钢筋、柱梁板钢筋●39锅炉基础结构地板柱梁板混凝土●40磨煤机基础模板、混凝土、二次灌浆●41磨煤机基础钢筋●42送、引风机基础钢筋●43送、引风机混凝土、二次灌浆●44排风机基础钢筋●45排风机基础混凝土、二次灌浆●46坑池钢筋●47坑池混凝土●48除尘器基础工程钢筋●49除尘器基础工程混凝土●50引风机室基础工程钢筋●51引风机室基础工程混凝土●52引风机室上部结构制作、油漆涂料●53引风机室上部结构安装●54烟道基础工程钢筋●55烟道上部结构砖墙砌筑●56烟道上部柱梁板钢筋●57烟道上部柱梁板混凝土●系统划分序号工程名称WH 58烟道建筑工程屋面防水层、烟道支架基础模板●59烟道支架定位及高程控制、挖方、支架基础钢筋●60烟道上部结构制作油漆涂料●61烟道上部结构安装油漆涂料●燃料供应系62输煤系统地基工程定位及高程控制●统63输煤系统结构工程钢筋●64输煤系统结构工程混凝土、防水层●65输煤栈桥基础钢筋、定位及高程控制●66输煤栈桥基础混凝土●67输煤栈桥上部结构柱梁板钢筋●68输煤栈桥上部结构柱梁板混凝土●69煤场工程及斗轮机基础定位及高程控制●70煤场工程及斗轮机基础钢筋●71煤场工程及斗轮机基础混凝土●72煤场挡墙钢筋●73煤场挡墙混凝土；排水沟混凝土●74干煤棚定位及高程控制●75干煤棚地下结构基础钢筋、挡煤墙钢筋●76干煤棚地下结构混凝土●77干煤棚上部结构制作、油漆、维护板安装●78干煤棚上部钢结构安装●79卸油栈台地基工程定位及高程控制、基础钢筋●80卸油栈台地基工程混凝土●81油泵房定位及高程控制、挖方、基础钢筋●82油泵房基础钢筋●83油泵房混凝土●84油泵房上部结构柱、梁、板钢筋●系统划分序号工程名称WH 85油泵房上部结构柱、梁、板混凝土●●86燃料油罐地基工程定位及高程控制、挖方、基础钢筋87燃料油罐地基工程混凝土●88油罐区域围墙、道路●89油罐区域避雷针●90油罐区域照明工程器具安装及配电箱（盘）安装●91油管沟道及支架地基工程定位及高程控制、挖方、油●管沟道钢筋、沟道盖板制作、安装92油管沟道混凝土●93油管支架钢筋●94管支架混凝土、支架安装●95综合管道支架地基工程定位及高程控制●96冲灰沟钢筋●97冲灰沟混凝土●98灰管沟钢筋●99灰管沟混凝土●100灰管支墩、支架钢筋●101灰管支墩、支架混凝土●102灰库地基工程定位及高程控制●103灰库基础工程及上部结构筒仓钢筋●104灰库基础工程及上部结构筒仓混凝土●除灰系统105渣库地基工程定位及高程控制●106渣库上部结构钢结构安装●107渣库上部结构设备基础钢筋●108渣库上部结构设备基础混凝土、二次灌浆●109屋面工程●系统划分序号工程名称W H 110酸碱储存间地基工程定位及高程控制●111酸碱中和池池体及酸碱贮存池钢筋●112酸碱中和池池体及酸碱贮存池混凝土、●设备二次灌浆113软化水池池体钢筋●114软化水池池体混凝土、防腐层●115水箱基础钢筋●116水箱基础混凝土、防腐层●117软化水池沟道钢筋●118软化水池沟道混凝土、防腐层、盖板安装●119设备基础钢筋●120设备基础混凝土、二次灌浆●121循环水加氯间地基工程定位及高程控制、挖方、地基●处理水处理系统供水系统系统划分122循环水加氯间水池池体钢筋●123加氯间水池池体混凝土、防腐层●124循环水加氯间沟道钢筋●125循环水加氯间沟道混凝土、防腐层、盖板安装126净化站地基工程定位及高程控制、地基处理●127澄清池及无阀滤池池体钢筋●128澄清池及无阀滤池池体混凝土●129各类水池钢筋●130各类水池混凝土●131取水泵站地基工程定位及高程控制、挖方、筑岛●132取水泵站地下沉井钢筋●133取水泵站地下沉井混凝土、沉井下沉、封底●134泵房上部结构柱梁板钢筋●序号工程名称WH135泵房上部结构混凝土、吊车梁轨道安装●136循环水沟地基工程及管道地基工程的定位及高程控●制137管道油漆防腐●138阀门井钢筋●139阀门井混凝土、盖板安装●140集控楼定位及高程控制●电气系统附属生产工程烟囱141主变、高备变、厂用变基础钢筋●142主变、高备变、厂用变基础混凝土●143防火墙及事故油池钢筋●144防火墙及事故油池混凝土●145屋外配电装置地基工程定位及高程控制●146设备基础及支架地基钢筋●147设备基础及支架地基混凝土●148独立避雷针地基钢筋●149独立避雷针地基混凝土●150避雷针制作、安装●151电缆沟钢筋●152电缆沟混凝土●153配电装置区域土建工程●154厂区沟道钢筋●155厂区沟道混凝土●156厂区外管道通水冲洗、水压试验、通水试验●157地基工程定位及高程控制●158烟囱地基工程钢筋●159烟囱地基工程混凝土、防腐层●160混凝土筒壁●系统划分序号工程名称W H161筒壁内衬工程安装、保温层、防腐层●162灰斗平台钢筋●163灰斗平台混凝土●164航空标志、避雷设施●3.2 安装专业的W 、H 点应包括，但不限于：系统划分序号工程名称WH1预埋底脚螺栓交接●2柱底板安装●3钢架安装●4钢架高强螺栓连接●5炉顶大板梁安装●6炉顶大板梁高强螺栓连接●7炉顶纵横中心线确认●8炉顶悬吊件小梁安装●9钢架油漆●10炉顶密封罩壳安装●11空气预热器基础划线●12空气预热器转子和围带安装●13空气预热器密封件安装及调整●14空气预热器吹灰器安装和冲洗装置安装●锅炉系统15空气预热器分部试运●系统划分序号工程名称WH16空气预热器漏风调整装置●17空气预热器红外线测温报警装置●18灰渣室安装●19旋流燃烧器安装●20炉顶密封●21锅炉整体水压试验●22吹灰器安装●23安全阀安装●24膨胀指示器安装●25烟道操作装置安装●26热风道操作装置安装●27冷风道操作装置安装●28煤闸门安装●29锅炉整体风压试验●30电气除尘器基础划线●31电气除尘器振打及传动装置分部试运●32电气除尘器极板间隙检查●33电气除尘器内部情理检查封门●34电气除尘器升压试验●35离心供油泵分部试运●36供油管道水压●系统划分序号工程名称WH 37供油管道冲洗●38厂区燃油管道水压试验●39回油管道水压试验●40启动炉燃油管道水压试验●41磨煤机安装●42磨煤机润滑油系统油循环●43磨煤机分部试运●44给煤机分部试运●45送风机润滑油系统油循环●46送风机分部试运●47引风机润滑油系统油循环●48引风机分部试运●49密封风机试运●50一次风机润滑油系统油循环●51一次风机试运●52点火风机试运●53扫描风机试运●54空气压缩机分部试运●55酸洗泵试运●56滚动筛煤机试运●57环式碎煤机分部试运●锅炉系统系统划分序号工程名称WH58斗轮堆取料机驱动，从动台车安装●59转盘回转机构安装●60门柱、府仰缸安装●61斗轮堆取料机分部试运●62皮带输煤机安装整体验收●63皮带输煤机试运●64磁铁分离器试运●65实物校验装置安装●66取样装置安装●67桥式卸船机试运●68双、单侧卸料器试运●69启动锅炉钢架整体复查找整●70启动锅炉整体水压试验●71启动锅炉炉墙砌筑●72主蒸汽管道保温●73再热蒸汽管道保温●74汽机本体保温●75化学设备防腐●76灰渣系统各类转动机械及设备分部试运●77贮水池整体检查验收●78刮板机试运●系统划分序号工程名称WH 79各类电动单轨吊负载试验●80锅炉房电梯安装验收●81锅炉房电梯负载试验●82机械加速澄清池●83无阀滤池（加砂前）●84管道隐蔽工程验收●85水箱安装●86各系统冲洗●87各系统模拟试验●88各系统严密性试验●89各设备填料●90设备衬里●化学系统91发电机检查●92封闭母线对口焊接●93微整装置安装调试●94发电机组启动试运行●95主变压器芯部检查及注油●96本体就位及附件安装●97管型母线焊接●98断路器安装●99UPS 安装调试●电气系统系统划分序号工程名称WH 100充放电及容量测定●101变压器安装●102引下线及设备连接线安装●102断路器调整●104400 伏电源开关调试●105分部试运●106低压配电装置安装●107制氢站电气设备安装●108柴油发电机组安装●109事故保安电源装置启动试运行●110校灯检查●111各系统电气设备带电试运行●112地脚螺栓埋件检查●113垫铁安装●114高中、低转子联轴器找中心●115推力轴承推力间隙测定●116低压缸扣盖●117高中压缸扣盖●118滑销系统间隙测量调整●汽机系统119浇罐前检查●120联轴器中心复查、绞空联接●系统划分序号工程名称WH121油系统循环冲洗●122发电机转子风压试验●123定子吊装前的检查●124定子水压、风压试验●125氢气冷却器严密性试验●126发电机穿转子●127调整空气间隙（前端）●128调整空气间隙（后端）●129磁力中心测量●130汽—发联轴器找中心●131励—发联轴器找中心●132基础二次浇灌●133汽—发联轴器绞空及联接●134发电机整套风压试验●135密封油管安装及没循环冲洗●136内冷水管道系统冲洗●137发电机投氢●138电动给水泵试运●139小汽机扣盖●140汽动给泵联轴器找中心、联接二次浇灌●141汽动给泵试运●系统划分序号工程名称WH 142前置增压泵试运●143循环水泵试运●144凝结水泵试运●145凝汽器与汽缸联接及严密性试验●146起重机动负荷试验●147主蒸汽管道水压试验●148主蒸汽管道吹洗后的恢复●149再热（热段）蒸汽管道水压试验●150再热（热段）蒸汽管道冲洗后的恢复●151再热（冷段）蒸汽管道水压试验●152高压旁路管道水压试验●153低压旁路管道水压试验●154高压给水管道水压试验●155凝结水管道水压试验●156凝结水管道冲洗恢复●157生水管道水压试验●158空气冷却水管道水压试验●159油冷却水管道水压试验●160氢气冷却水管道水压试验●管道161工业水管道水压试验●系统划分序号工程名称WH162消防水管道水压试验●163厂区压力管道检查●164厂区灰管严密性试验●1锅炉受热面组合安装焊接●2锅炉范围内高压管道安装焊接●3四大管道组合安装焊接●4汽机旁炉管道安装焊接●5汽机导汽管焊接●6凝汽器组合安装焊接●7凝汽器与低压缸连接●8除氧器组合焊接●9油罐制作焊接●10燃油管道焊接●11润滑油管道焊接●12发电机氢气管道焊接●焊接13电气铝母线焊接●14循环水管组合安装焊接●4．旁站点（ S 点）设置原则应包括：4.1 工程关键工序或部位。
WHS质量控制点
WHS质量控制点
WHS质量控制点的发起单位均为施工单位。
施工过程中，施工单位依照WHS控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成WHS控制记录和数码照片。
1 见证点（W）控制。
施工、监理方为见证点（W）控制责任方，业主为监督、检查方。
施工、监理方按WHS点设置范围，采用巡视（P）、文件见证（R）方式进行控制，业主方采用抽查方式进行监督，对施工的部位或工序见证检查，形成检查记录。
2 停工待检点（H）控制。
施工、监理、勘察、设计、业主方为停工待检点（H）控制责任方。
H点分高、中、低三级控制。
设置为施工、监理方控制的H点为低等级控制，设置为施工、监理、勘察、设计方控制的H点为中等级控制，设置为施工、监理、勘察、设计、业主方控制的H点为高等级控制。
施工项目部提前24小时向监理项目部书面申请，监理即时通知业主、勘察、设计等相关单位在48小时内对工程停工待检点检查签证。
相关责任单位应同步形成停工待检点检查验收签证记录和数码图片归档。
3 旁站点（S）控制。
施工、监理方为旁站点（S）控制责任方，业主方为监督、检查方，业主方采用抽查方式进行监督。
施工项目部提前24小时向监理项目部书面申请，监理通知业主等相关单位在约定时间内对工程旁站点检查签证。
监理、施工项目部依照标准设置的旁站点，采取旁站S检查方式，进行全过程监督检查，并形成旁站检查记录和数码图片归档。
火力发电机组A级检修管理导则
每年9至10月，集团公司组织各基层发电企业进行检修计划的汇报；研究、审查各基层发电企业编制的机组检修工期、重大特殊项目和结合机组A级检修所实施的检修项目的可行性。
电网公司下达的年度检修工期计划原则上不作调整。
— 特殊情况需要调整开工时间的项目，书面报上级公司、集团公司批准后，报电网公司调度部门审批，在季度、月度检修计划中予以明确。造成年、季、月度检修计划调整的各方应按有关规定承担相应的责任。
—
18
检修准备期
基层发电企业应按本标准规定的准备期进行机组
检修准备期：国产机组为开工前6个月；进口机组为开工前10个月。
负责
负责监督、指导、协调集团公司各上市公司、分公司、省发电公司的机组A级检修管理
上市公司、分公司、省发电公司职责
负责本公司及所属和所管理基层发电企业对集团公司管理标准和制度的贯彻执行。
组织所属和所管理基层发电企业机组A级检修规划、计划的编制和机组A级检修管理目标的制定。
负责所属和所管理基层发电企业检修机组不满足本标准规定的检修周期、工期的审核，报集团公司批准。
不符合项
不符合项是指由于设备特性、作业文件或作业（管理）程序方面不满足要求，使其质量变得不可接受或无法判断的项目。
检修作业指导书
检修作业指导书是依据企业技术标准、管理标准和工作标准以及
检修文件包
检修文件包是指为指导检修作业人员完成指定的工作任务，由设备管理人员按有关规定、规程整理提供，由检修工作负责人携带、保管、使用、记录和补充的有关检修作业的书面文件汇总。检修文件包包含检修作业指导书，企业可根据自身具体情况对检修文件包进行编排与组合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这些是控制点
W（witnesspoint）点：指见证点，在相应文件(通常为质量计划)中规定的对某操作的监督点。
制造厂或安装单位应在该点之前通知监督方，只要按规定正式通知了监督方，即使监督方指定人员不在操作现场，见证点时限过后也可进行操作。
W点注重的是施工过程中的平行检查，通过这个方式在施工过程中及时发现及纠正质量问题。
H（holdpoint）点：指停工待检点，在相应文件(通常为质量计划)中规定的对某操作的监督点。
制造厂或安装单位应在该点之前通知监督方，只有经监督方指定人员到场监督检查并给予放行后，才能进行该停工待检点以后的工作。
H点注重的是对施工的某道工序或检验项目的结果检查，只有检查合格后方能进入下一道工序，是一个设置“关卡”的意思。
S（StandbyPoint）点：指旁站点，针对工程关键部位和关键工序的施工质量而设置的全过程连续监控点。
S点注重的是施工工序或部位的全过程监督，既要关注过程，也要注重其结果；S点的控制对监理来说显得尤为重要。
R（Record witness point）点：又称资料审查点，指影响产品质量的主要检验项目，监造人员难以到现场进行见证，由监造人员对制造单位提交的检
验报告、原始凭证、或资料进行审查，确认检验合格、有效后，给予签字认可。
