玻纤细度对玻纤PVC复合材料隔声性能的影响
材料隔声性能
材料隔声性能
材料的隔声性能是指材料抵抗声波传播的能力，对于建筑材料来说，隔声性能
是一个重要的指标。
好的隔声性能可以有效地减少建筑内外的噪音传播，提高居住和工作环境的舒适度。
因此，研究和改进材料的隔声性能对于建筑行业具有重要意义。
首先，材料的密度和厚度是影响隔声性能的重要因素。
一般来说，密度越大、
厚度越大的材料，其隔声性能越好。
因为声波在材料中传播时会受到材料密度和厚度的阻碍，从而减少声波的传播。
因此，在选材时应该尽量选择密度大、厚度大的材料，以提高建筑的隔声性能。
其次，材料的结构和材质也会影响其隔声性能。
例如，多孔材料由于内部空隙
较多，能够有效地吸收声波，因此具有较好的隔声性能。
此外，对于金属材料来说，其分子结构紧密，声波在金属材料中传播时会受到较大的阻碍，因此金属材料也具有较好的隔声性能。
因此，在实际应用中，可以根据具体的隔声要求选择不同结构和材质的材料，以达到最佳的隔声效果。
此外，材料的表面处理也会对隔声性能产生影响。
例如，在建筑中常用的隔声
板材料，其表面通常会进行特殊处理，以增加其表面的粗糙度，从而增加声波的反射和散射，提高隔声效果。
因此，在实际应用中，应该注意对材料的表面进行合理的处理，以提高其隔声性能。
总的来说，材料的隔声性能是一个综合性能指标，受到多种因素的影响。
在实
际应用中，需要综合考虑材料的密度、厚度、结构、材质和表面处理等因素，以选择合适的材料，提高建筑的隔声性能。
随着科技的不断进步，相信隔声材料的研发和应用将会越来越受到重视，为人们提供更加舒适的生活和工作环境。
不同厚度对多孔材料的吸声效果的评价
不同厚度多孔材料的吸声效果的评价摘要在经济的快速发展过程中，都不可避免的产生一些污染，这些污染对人们的生活质量产生了严重的影响，如今随着城市化进程的加快，各地大大小小的施工不尽其数，丰富的城市生活也不可避免的带来了一定的噪音污染，在污染产生的过程中，及时防治显得尤为重要，对于噪音污染来说，在噪音产生的源头进行控制是最为有效的，在材料领域的不断创新中，新型的建筑材料，如多孔材料，不断地应用到装饰中，在一定程度上避免了噪音的扩散。
聚酯纤维就是一种很好的吸声材料。
在这样的背景下，本文尝试对聚酯纤维的吸声效果进行深入的研究，试图发现不同厚度的聚酯纤维的吸声效果，文中明确了研究的背景、意义和当前的国内外研究现状，并介绍了多孔材料的吸声原理和分类，文中重点是采用实验的方法对2mm、3mm、5mm和7mm的聚酯纤维的吸声效果进行了实验，根据收集到的数据进行了综合分析，实验发现，增加材料厚度，可以显著提高聚酯纤维的吸声系数，尤其是低频吸声系数。
关键词：多孔材料；聚酯纤维；吸声；效果AbstractIn the process of rapid economic development, some pollution is inevitably produced. These pollutions have a serious impact on people's quality of life. Today, with the acceleration of urbanization, there are countless constructions in various areas. Urban life also inevitably brings about certain noise pollution. In the process of pollution generation, timely prevention and control are particularly important. For noise pollution, controlling the source of noise is most effective in the field of materials. In constant innovation, new types of building materials, such as porous materials, are constantly being applied to the decoration, to a certain extent to avoid the spread of noise. Polyester fiber is a good sound-absorbing material. In this context, this article attempts to conduct in-depth research on the sound absorption effect of polyester fiber, trying to find out the sound absorption effect of different thicknesses of polyester fiber. The background, significance of the research and the current research status at home and abroad are clarified in this paper. The principle and classification of sound absorption for materials with multiple materials are introduced. The focus of the paper is to experimentally test the sound absorption effects of 2mm, 3mm, 5mm, and 7mm polyester fibers, and perform comprehensive analysis based on the collected data. Experiments have found that increasing the material thickness can significantly increase the sound absorption coefficient of polyester fibers, especially the low-frequency sound absorption coefficient.Keywords: multi-empty material; polyester fiber; sound absorption; effect目录摘要 (I)Abstract.............................................................................................................................................. I I 1绪论 (1)1.1研究背景 (1)1.2研究意义 (1)1.3国内外研究现状 (2)1.3.1国外研究现状 (2)1.3.2国内研究现状 (2)1.4多孔材料的分类和构造特征 (3)1.4.1多孔材料的分类 (3)1.4.2多孔材料的构造特征 (4)2多孔材料概述 (5)2.1多孔材料的定义 (5)2.2多孔材料的吸声原理 (5)3实验原理与方法 (7)3.1实验原理 (7)3.2实验准备 (8)3.3实验步骤 (10)3.4实验数据 (11)3.5三维多孔热沉几何模型 (11)4结果分析 (13)4.1聚酯纤维的吸声系数分析 (13)4.2空腔厚度对聚酯纤维吸声系数性能的影响 (14)5结论和展望 (16)5.1结论 (16)5.2展望 (17)参考文献 (19)1绪论1.1研究背景随着生活水平的提高，人们对生活质量的诉求越来越高，随着工业的生产，工业噪声，噪声污染越来越受到重视，噪声污染是当今世界公认的环境问题，噪声的危害是多方面的，它不但会加速建筑物和机械结构的老化，影响设备及仪表的精确度和使用寿命，还严重影响人的生活质量，损害人的听觉系统、心血管系统和神经系统。

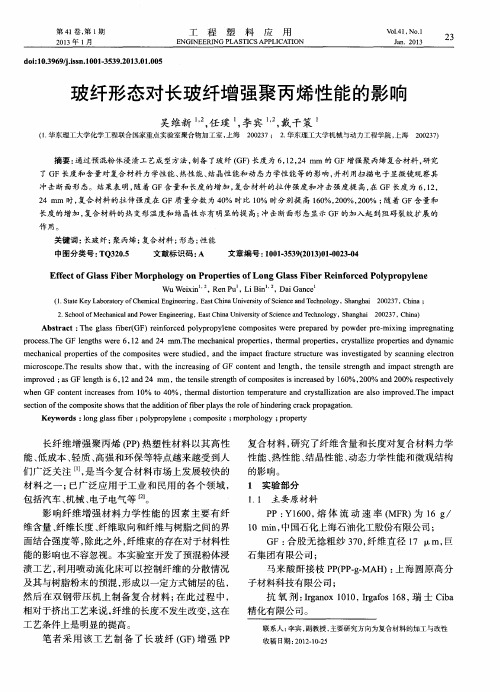

玻纤形态对长玻纤增强聚丙烯性能的影响
长度 的增加 ， 复合材料 的热 变形 温度和 结晶性 亦有 明显的提 高； 冲 击断面形 态显 示 Ｇ Ｆ的加入起到 阻碍裂纹扩展 的
作 用。
关键词 ： 长玻 纤； 聚 丙烯 ； 复合材料 ； 形态 ； 性 能 中图分类号 ： Ｔ Ｑ３ ２ ０ ． ５ 文献标识码 ： Ａ 文章编号 ： １ ０ ０ １ ． ３ ５ ３ ９ （ ２ ０ １ ３ ） ０ １ ． ０ ０ ２ ３ ． ０ ４
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ： Ｔ ｈ ｅ ｇ ｌ ａ ｓ ｓ ｉ ｆ ｂ ｅ ｒ （ Ｇ Ｆ ） ｒ ｅ ｉ ｎ ｆ ｏ ｒ ｃ ｅ ｄ ｐ ｏ ｌ ｙ ｐ ｒ ｏ ｐ ｙ ｌ ｅ ｎ ｅ ｃ ｏ ｍｐ ｏ ｓ ｉ ｔ ｅ ｓ ｗｅ ｒ ｅ ｐ ｒ ｅ ｐ ａ ｒ ｅ ｄ ｂ ｙ ｐ ｏ ｗｄ ｅ ｒ ｐ ｒ ｅ ・ ｍｉ ｘ ｉ ｎ ｇ ｉ ｍｐ ｒ ｅ ｇ ｎ ａ ｔ ｉ ｎ ｇ
长玻纤增强聚丙烯复合材料的制备及力学性能
工 程 塑 料 应 用ENGINEERING PLASTICS APPLICATION第49卷，第3期2021年3月V ol.49，No.3Mar. 202142doi:10.3969/j.issn.1001-3539.2021.03.008长玻纤增强聚丙烯复合材料的制备及力学性能刘琳，黄诚珑(同济大学材料科学与工程学院，上海 200092)摘要：使用熔融浸渍法制备了长玻璃纤维增强聚丙烯复合材料(LFTPP–G)，研究了不同纤维含量、不同牵引速度及不同相容剂马来酸酐接枝聚丙烯(PP-g-MAH)添加量对复合材料力学性能的影响。
结果表明，玻璃纤维在复合材料体系中起增强增韧作用，复合材料力学性能随纤维含量增加而升高；提高牵引速度可以提高生产效率，但复合材料的力学性能及纤维分散性能随之降低；相容剂PP-g-MAH 的加入改善了玻璃纤维与树脂的界面结合。
当使用自制的浸渍装置且玻璃纤维质量分数为50%、牵引速度为30 m ／min 、相容剂PP-g-MAH 质量分数2%时，制得LFTPP–G 具有较好的综合力学性能，其缺口冲击强度相较于纯聚丙烯树脂提高了1 323%。
关键词：长玻纤增强聚丙烯复合材料；力学性能；纤维分散；界面结合中图分类号：TQ327.1 文献标识码：A 文章编号：1001-3539(2021)03-0042-05Preparation and Mechanical Properties of Long Glass Fiber Reinforced Polypropylene CompositeLiu Lin ， Huang Chenglong(School of Material Science and Engineering ， Tongji University ， Shanghai 200092， China)Abstract ：By using melt impregnation method ，long glass fiber reinforced polypropylene composite (LFTPP–G) was prepared. The effects of glass fiber content ，pulling speed and compatibilizer PP-g-MAH content on the mechanical properties were investi-gated. The results show that ，glass fiber reinforces and toughens the composite and improves the mechanical properties of LFTPP–G when fiber content increases. Increasing pulling speed can improve the production efficiency but the mechanical properties and fiber dispersion drop along with the speed increases. PP-g-MAH improves the interfacial bonding between the resin martix and glass fiber. When the self-developed impregnation die is used ，the glass fiber content is 50wt%，the pulling speed is 30 m ／min ，the PP-g-MAH content is 2wt%，the comprehensive mechanical properties of LFTPP–G show the best ，comparing with neat polypropylene resin ，its notched impact strength is improved by 1 323%.Keywords ：long glass fiber reinforced polypropylene composite ；mechanical property ；fiber dispersion ；interfacial bonding长玻璃纤维(玻纤)增强聚丙烯复合材料(LFTPP–G)[1]熔融浸渍工艺是一种将长玻纤经由特制的树脂浸渍装置充分展开，并与熔融聚丙烯充分浸渍，最后经水槽冷却、牵引、切粒的聚烯烃类热塑性复合材料生产工艺[2]。
面料的声学性能研究及噪音控制技术
面料的声学性能研究及噪音控制技术引言随着城市化的进程和工业化的快速发展，人们生活在一种噪音污染日益严重的环境中。
噪音对人类身心健康产生不可忽视的影响，因此噪音控制变得越来越重要。
面料作为一种常见的建筑材料，其声学性能对于噪音的传播和控制起着重要的作用。
本文将探讨面料的声学性能研究，并介绍一些噪音控制技术。
面料的声学性能研究面料声学参数面料的声学性能是通过一系列参数来描述的。
常见的面料声学参数包括声传递损失、声吸收系数、噪声隔声指数等。
•声传递损失（Transmission Loss，TL）是一种描述面料对噪音传播的阻隔能力的参数。
通过测量面料在不同频率下的声传递损失，可以评估其噪音隔离性能。
•声吸收系数（Sound Absorption Coefficient）是描述面料对声波能量吸收能力的参数。
声吸收系数越高，代表面料对声波的吸收能力越强。
•噪声隔声指数（Noise Reduction Coefficient，NRC）是根据声吸收系数计算的综合参数。
NRC越高，代表面料对噪声的隔离能力越强。
面料的声学性能影响因素面料的声学性能受多种因素影响，包括材料、纤维结构、纤维密度、纤维形态等。
•材料：不同材料的声学性能存在差异。
如纺织面料、玻璃纤维面料、聚酯纤维面料等，在声学性能上存在明显的差异。
•纤维结构：面料的纤维结构对声学性能有重要影响。
纤维越细、越密集，声波在纤维间的传播损失越大，面料的声学性能越好。
•纤维密度：纤维密度越大，面料对声波的吸收能力越强。
•纤维形态：面料的纤维形态也会影响声学性能。
如疏松的纤维结构比紧密的纤维结构对声波的吸收能力更好。
面料的声学性能测试方法为评估面料的声学性能，通常采用实验室测试和数值模拟两种方法。
•实验室测试：常用的测试方法包括声传递损失测试、声吸收系数测试和噪声隔声指数测试等。
这些测试方法可以通过专业的测试仪器和设备进行。
•数值模拟：利用计算机模拟的方法可以对面料的声学性能进行预测和分析。
玻璃纤维直径对强度的影响.
玻璃纤维直径对纤维强度及复合材料强度影响的研究来源:中国化工信息网 2007年3月15日0 前言玻璃纤维是玻璃制品中的一种，它是将高温熔融状态下的玻璃液，经漏嘴流出，在漏嘴出口处施加高速向下的拉引力，玻璃液被拉伸并冷却固化成为很细的纤维，通常直径为5-30μm。
玻璃纤维具有许多优良性能，用途也相当广泛，一直是用量最大用途最广的非金属增强材料。
随着玻璃纤维工业的迅速发展，应用迅速扩大，对于玻璃纤维性能的研究也相当多，但是一直以来存在这样一个误区，认为纤维直径越细，纤维的强度越高，制成的复合材料的强度也越高。
但大量的事实证明，并非如此，因此有必要对玻璃纤维制品的性能及纤维直径对复合材料强度的影响进行研究。
玻璃纤维只是作为一种过渡性产品，并不能完全决定复合材料的最终强度。
也就是说，纤维的强度高并不能就可以说明玻璃钢复合材料的强度就越高。
由于单质材料转化为复合材料，目的在于取得单质材料所没有的性能和经济效益，因此研究复合材料的性能，不仅在于原材料、复合过程和复合结构，更重要的要看最后的复合效果。
这将有利于指导玻璃纤维制品的发展方向，从而可以改善过去着重于生产小直径玻璃纤维的生产状况，转向注重粗纤维产品的生产，这将大大提高生产效率以及经济效益。
不仅如此，同时也提高了复合材料的生产效益，尤其是大结构复合材料的生产效率，比如缠绕管、冷却塔、贮罐等。
1 实验部分1.1 原材料及制备工艺1.1.1 原材料玻璃纤维：统一采用山东泰山复合材料有限公司池窑拉丝工艺生产的无碱玻璃纤维，其化学成分相同，所用的浸润剂也相同。
其中直径分别有30μm，24μm，15μm，14μm，11μm，8μm。
树脂：制聚酯棒试样的树脂为南京费隆复合材料有限公司生产的S-583通用型不饱和聚酯树脂。
1.1.2 聚酯棒制备工艺将玻璃纤维无捻粗纱束浸入配制好的树脂中，待完全浸渍后用金属丝将无捻粗纱束向上垂直牵引到模具中，当玻璃纤维无捻粗纱的下端进入模具口几毫米处时，用塑料或软木塞封住模具，以防树脂外溢，然后按树脂系统规定的固化条件固化，制备足够数量弯曲试样。
纺织品吸声隔音材料研究进展
纺织品吸声隔音材料研究进展时间：2011-1-9 11:15:17 | 来源：中国印染行业协会 | 浏览次数：109信息摘要：2·1增加纺织材料的厚度纺织材料作为多孔材料其吸声功能依靠在材料中将声能逐渐消耗掉,因此其吸声性能与材料厚度有关,增加厚度可以使吸声的频率范围向低频方向移动。
由此得出结论吸声材料存在最佳面密度。
2·5改善薄纤维层吸声效果薄纤维层织物单独作为吸声材料其吸声效果较差。
研究新材料新工艺结合吸声理论以及传统吸声结构,最大限度研发纺织材料的吸声性能,设计出既美观又实用的新型纺织材料是纺织吸声材料发展的一大趋势。
摘要:纺织材料因其多孔性成为各学科交叉的研究热点。
本文系统分析了纺织材料的吸声隔声原理,介绍了国内外关于提高纺织材料吸声隔音性能的方法,阐述了纺织品吸声材料的研究进展及其应用。
本文指出现阶段纺织吸声隔声材料研究的问题及将来努力的方向。
关键词:纺织材料;多孔材料;吸声隔声;复合材料纺织品吸声隔音材料,顾名思义就是利用纺织纤维,经加工而成的应用于吸声隔音领域的复合材料。
2000年我国“十五”计划将“绝缘隔音材料”归为产业用纺织品[1]。
但是在实际应用中,装饰类织物如窗帘、装饰帘、帷幕、地毯、挂毯等均可用作吸声隔音材料。
自从1973年文献报道以来,纺织材料以其多孔的疏松结构、良好的可加工性以及材料轻薄等特点,成为吸声隔声领域的一个研究热点。
在家居装饰领域,汽车内饰制造领域,建筑领域以及录音棚、舞台等有广泛的应用前景[2,3]。
1·纺织材料的吸声隔音原理纺织材料因其疏松、柔软、多孔,可归结为多孔吸声材料。
根据多孔吸声材料的吸声机理[4],当声波入射到纺织材料表面时,声波产生的振动引起纺织材料内部空隙以及纤维孔隙内的空气运动。
空气本身具有衰减高频声波的作用,同时空气运动造成纱线与纱线之间、纤维与纤维之间以及纤维内部孔壁的摩擦,由于摩擦和粘滞力的作用使部分声能转化为热能从而使声波衰减。
玻纤成分含量
玻纤成分含量摘要：一、玻纤成分概述二、玻纤含量对产品性能的影响1.强度2.刚度3.韧性4.耐腐蚀性5.热稳定性三、如何提高玻纤含量四、玻纤含量过多或过少的危害五、行业应用及前景正文：一、玻纤成分概述玻纤，即玻璃纤维，是一种无机非金属材料，其主要成分为硅酸盐、铝酸盐和硼酸盐等。
根据生产工艺的不同，玻纤可分为短纤维、长纤维和连续纤维等。
玻纤具有良好的强度、刚度、韧性、耐腐蚀性和热稳定性等性能，广泛应用于各个领域。
二、玻纤含量对产品性能的影响1.强度：玻纤含量越高，材料的强度越高。
这是因为玻纤具有很高的拉伸强度，能有效提高复合材料的抗拉、抗压、抗弯等强度指标。
2.刚度：玻纤含量增加，材料的刚度也相应提高。
这是因为玻纤具有较高的模量，能提高复合材料的刚度和硬度。
3.韧性：随着玻纤含量的增加，材料的韧性得到改善。
这是因为玻纤具有良好的延展性，可以提高复合材料的抗冲击性能。
4.耐腐蚀性：玻纤本身具有优异的耐腐蚀性，含量越高，复合材料的耐腐蚀性能越好。
5.热稳定性：玻纤含量越高，复合材料的热稳定性越好。
这是因为玻纤具有较高的热稳定性，能承受较高的温度。
三、如何提高玻纤含量提高玻纤含量，可以采用以下几种方法：1.优化生产工艺：提高玻纤的生产效率，降低生产成本，从而增加玻纤的用量。
2.改进玻纤制品设计：通过优化制品结构，减少其他材料的用量，提高玻纤含量。
3.研发新型玻纤材料：开发具有更高性能的玻纤，以满足不同领域的应用需求。
四、玻纤含量过多或过少的危害1.过多：玻纤含量过多，可能导致复合材料脆性增加，加工性能变差，成本提高。
2.过少：玻纤含量过低，复合材料的强度、刚度和韧性等性能将受到影响，降低其应用价值。
五、行业应用及前景玻纤含量在各个领域的应用越来越广泛，如航空航天、汽车、电子、建筑等。
随着科技的不断进步和市场需求的日益增长，玻纤产业将持续发展，玻纤含量也将不断提高，以满足各领域的性能要求。
玻纤含量对玻纤增强尼龙66复合材料性能的影响
玻纤含量对玻纤增强尼龙66复合材料性能的影响作者：黄绍军蒋似梅梁小良邱宗群来源：《工业技术创新》2020年第06期摘要：采用熔融共混和注塑成型工艺制备玻纤（GF）增强尼龙66（PA66）复合材料，研究GF含量对复合材料力学性能和热变形性能的影响，优选出最佳的配比方案。
研究表明：当GF含量由0%提高至30%时，复合材料的拉伸强度、弯曲强度、弯曲模量和冲击强度分别提高78%、71%、108%和260%，热变形温度提高到220℃;GF含量由30%继续提高时，复合材料性能提高不明显，且浮纤现象加剧，影响产品整体外观。
综合考虑实际应用条件和生产成本，30%的GF含量为GF增强PA66复合材料的最佳配比方案。
关键词：玻纤;尼龙66;复合材料;力学性能;热变形中图分类号：TQ317.3 文献标识码：A 文章编号：2095-8412 （2020） 06-006-04工业技术创新 URL： http：// DOI： 10.14103/j.issn.2095-8412.2020.06.002引言尼龙66，又称PA66，学名聚己二酰己二胺，具有较好的韧性，耐有机溶剂，耐强碱，用途广泛[1-2]。
但是，纯PA66的力学性能、抗冲击性能、耐热性能较弱，限制了其在汽车零部件等领域的应用。
为拓宽PA66的适用范围，研究者对纯PA66实施了增强改性，其中玻璃纤维（简称玻纤，英文GF）是PA66常用的增强改性材料[3-7]。
但极少有研究者针对汽车零部件研究出一种低成本、生产步骤少、可连续生产的GF增强PA66复合材料。
本文将GF、PA66树脂及其他助剂熔融共混，结合注塑成型工艺制备GF增强PA66复合材料，并研究GF含量对复合材料力学性能和耐热性能的影响，从而选出一种最佳的配比，使其适合于应用在汽车零部件中。
1 实验方案设计1.1 主要加工设备（1）双螺杆挤出机：型号为ZSK65MC，科倍隆公司;（2）注塑机：型号为PT80，力劲机械厂有限公司。
不同类型的材料对声音吸收的影响
不同类型的材料对声音吸收的影响声音是我们生活中非常重要的一部分，而材料对声音的吸收有着不可忽视的影响。
在不同的环境中，选择合适的材料可以有效地降低噪音，提供更好的音效体验。
本文将重点探讨不同类型的材料对声音吸收的影响，并分析其原理。
I. 硬质材料硬质材料如玻璃、金属等，具有较高的声反射率，它们对声音主要起到反射和传导的作用。
当声波遇到硬表面时，一部分能量被反射回去，而另一部分则会沿着材料传导，并在另一侧继续反射。
这种反射会导致声音的回音效应，形成噪音污染和声音模糊。
因此，硬质材料在需要降低噪音的环境中并不适宜使用。
II. 软质材料软质材料如布料、海绵等，具有良好的吸声性能。
其疏松的结构可以有效地吸收声波的能量。
当声波进入软质材料时，会与材料中的纤维或气体分子碰撞，从而减弱和分散声音能量。
这种吸声原理使得软质材料成为良好的噪音隔音材料，被广泛用于音乐录音室、电影院等需要良好音效的场所。
III. 复合材料复合材料是由两种或多种不同材料组成的，例如玻璃纤维加强塑料、隔热材料等。
复合材料可以综合各种材料的优点，对声音的吸收和反射都有良好的效果。
例如，玻璃纤维加强塑料不仅具有玻璃纤维的吸声性能，还具有塑料的隔音性能。
这种材料可以在音乐录音室中用作声音吸收板，既可以减少回音效应，又可以有效隔离外界噪音。
IV. 海绵材料海绵材料是一种具有开孔结构的软质材料，如泡沫塑料、橡胶等。
这些材料的开孔结构能够提供更大的接触面积，进而增强吸声效果。
与纤维状材料相比，海绵材料对低频和中频声波的吸收性能更好。
因此，它们常被用于噪音消除和隔音处理，例如汽车发动机盖、录音室隔音板等。
V. 陶瓷材料陶瓷材料是一种优良的声音隔音材料，具有优异的吸声、隔音性能和耐高温性。
其微细的孔隙结构和高硬度使得噪声无法有效穿透，同时能够吸收和分散声波的能量。
陶瓷材料被广泛应用于工业领域，例如航空发动机隔音罩、工厂噪音治理等。
总结起来，不同类型的材料对声音吸收的影响是有区别的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图２玻璃纤维／ＰＶＣ复合材料的ＳＥＭ照片（Ｘ ５００） Ｆｉｇ．２ ＳＥＭ ｉｍａｇｅｓ ｏｆ ｔｈｅ ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ（Ｘ ５００）
表２试样Ｉ和Ⅱ的落气性 Ｔａｂ．２ Ａｉｒ ｐｅｒｍｅａｂｉｌｉｔｙ ｏｆ ｓａｍｐｌｅ Ｉ ａｎｄ Ｉ
最差，直径为ｌｌ“ｍ的玻璃纤维织物的透气性最好。 玻璃纤维复合材料的透气性几乎为０。排除织物结 构等因素，通过测试可知，玻璃纤维越细，织物透气 性越差。空气透过织物有２种途径，一是织物纱线 间的空隙，二是纱线内纤维间的空隙【９１。１。一４’纱 线间的空隙相同，但纤维间空隙不同。ｌ。与４。相 比，纤维直径小，织物内纤维间空隙越细密，气体通
参照ＧＢ／Ｔ ５４３５－－１９９７，用ＹＧ４６１型数字式织物 透气量仪测试试样Ｉ和Ⅱ的透气率。试样面积为 ２０ ｃｍ２，压差为１００ Ｐａ。
样Ｉ上，置于已升至（１６０±５）ｏＣ的干燥箱中，烘燥 １５ ｍｉｎ。冷却后制得试样Ⅱ。
２结果与讨论
１．３性能测试 １．３．１样品结构观察
纤维及复合材料的横截面采用真空镀膜法镀金 后，用ＪＳＭ．５６１０ＬＶ型扫描电子显微镜观察形态结 构，电压５ ｋＶ。 １．３．２试样隔声性能测试
道狭窄，致使空气垂直于织物流动的黏滞阻力增大， 透气性变差。 ２．３玻璃纤维细度对材料隔声性能的影响
图３（ａ）为不同纤维细度玻璃纤维织物隔声量 比较图。相同规格的玻璃纤维织物，玻璃纤维直径 越小则隔声量越大，玻璃纤维直径越大则隔声量越 小。１。．４。的平均隔声量（１００～３ １５０ Ｈｚ的１６个 １／３倍频程隔声量的算术平均值）分别为５．３６、４．４５、
要
■
乜 建
Ｍ丝加悸怕¨眩仲８
６ ４ ２
１００
２００
４００
８００
ｌ ６００ ３ ２００ ６４００
频率，Ｈｚ
（ｂ）玻璃纤维复合材料
注：一＝－６Ｉｔｍ；。◆‘８ ｐ．ｍ；▲９岬；’ｔ一１Ｉ ｇｍ。
图３玻璃纤维织物和玻璃纤维复合材料的隔声性能
ｏｆ咖９ Ｆｉｇ．３ Ｓｏｕｎｄ ｉｎｓｕｌａｔｉｏｎ ｐｒｏｐｅｒｔｙ
Ａｂｓｔｒａｃｔ Ｉｎ ｏｒｄｅｒ ｔｏ ｓｔｕｄｙ ｔｈｅ ｓｏｕｎｄ ｉｎｓｕｌａｔｉｏｎ ｏｆ ｇｌａｓｓ ｆａｂｒｉｅ／ＰＶＣ ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ ａｎｄ ｉｍｐｒｏｖｅ ｉｔｓ ｐｒｏｐｅｒｔｙ．ｔｈｅ ｇｌａｓｓ ｆ曲ｒｉｃ／ＰＶＣ ｃｏｍｐｏｓｉｔｅｓ ｗｅｒｅ ｍａｎｕｆａｃｔｕｒｅｄ ｆｒｏｍ ｓｌａｓｓ ｆｉｂｅｒｓ ｗｉｔｈ ｄｉｆｆｅｒｅｎｔ ｄｉａｍｅｔｅｒｓ ａｎｄ ＰＶＣ ｒｅｓｉｎ ｗｉｔｈ ｈｉｇｈ ｄａｍｐ．Ｔｈｅ ｔｗｏ．ｃｈａｎｎｅｌ ａｃｏｕｓｔｉｃ ａｎａｌｙｚｅｒ。ＳＥＭ。ｅｔｃ ｗｅｒｅ ｕｓｅｄ ｔｏ ａｎａｌｙｚｅ ｔｈｅ ｓｏｕｎｄ
ｉｎｓｕｌａｔｉｏｎ ｐｒｏｐｅｒｔｙ ａｎｄ ｍｉｃｒｏ—ｓｔｒｕｃｔｕｒｅ ｏｆ ｔｈｅ ｓａｍｐｌｅｓ．既ｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｇｌａｓｓ ｆｉｂｅｒ７ｓ ｆｉｎｅｎｅｓｓ ｈａｓ ｇｒｅａｔ ｉｎｆｌｕｅｎｅｅ ｏｎ ｔｈｅ ｓｏｕｎｄ ｉｎｓｕｌａｔｉｏｎ ｐｒｏｐｅｒｔｙ ｏｆ ｂｏｔｈ ｆａｂｒｉｃ ａｎｄ ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ．Ｗｉｔｈ ｔｈｅ ｓａｍｅ ｄｅｎｓｉｔ）ｒ ａｎｄ ｔｈｉｃｋｎｅｓｓ，ｔｈｅ ｆｉｎｅｒ ｔｈｅ ｇｌａｓｓ ｆｉｂｅｒ，ｔｈｅ ｂｅｔｔｅｒ ｔｈｅ ｓｏｕｎｄ ｉｎｓｕｌａｔｉｏｎ ｏｆ ｔｈｅ ｆａｂｒｉｃ ａｎｄ ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ． Ｋｅｙ ｗｏｒｄｓ ｓｏｕｎｄ ｉｎｓｕｌａｔｉｏｎ；ｆｉｂｅｒ ｆｉｎｅｎｅｓｓ；ｇｌａｓｓ ｆｉｂｅｒ；ＰＶＣ；ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ
用ＡＳＬ２０００．２０．６型自动织样机将不同细度（６、 ８、９、１１“ｍ）的玻璃纤维织成试样Ｉ。
将ＥＰＶＣ、ＴＢＣ、ＥＳＯ按照１００：１３０：７的质量比混 合搅拌均匀，浇注到已经铺制好的玻璃纤维织物试
对声音的实际声压级降为总声压级降减去原始声压 级降。通过Ｓｐｅｃｔｒａ ＬＡＢ软件分析测试数据，得到‘试 样在不同频率下的衰减量，取其平均值。 １．３．３透气性测试
隔声材料的面密度对隔声性能的影响较大，一 般来说，面密度大的材料其隔声性能较好¨１。对于 织物来说，面密度在一定程度上表示织物的疏松程 度，面密度越大，织物越紧密，透声量越小，隔声性能 越好。此外，织物组织对织物的隔声性能也有影响。 平纹的交织点最多最紧密，声波在织物中运动的路 线最长，声能消耗也最多。实验证明：平纹织物的隔 声性能最好，提花织物的隔声性能最差。
ＧＡＯ Ｙｕｎ，ＬＩＵ Ｇｕａｎｆｅｎｇ
舭昭ｓｄ—Ｔｅｃｈ （Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ａｄｖａｎｃｅｄ Ｔｅｘｔｉｌｅ Ｍａｔｅｒｉａｌｓ ａｎｄ肘ａⅢ扣叻‘＾昭Ｔｅｃｈｎｏｌｏｇｙ．Ｍｉｎｉｓｔｒｙ ｏｆ Ｅｄｕｃａｔｉｏｎ， Ｕｎｉｖｅｒｓｉｔｙ，Ｈａｎｇｚｌｗｕ，Ｚｈｅｊｉａｎｇ ３１００１８，Ｃｈ／ｎａ）
ｆａｂｒｉｃ ａｎｄ
ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ．（ａ）Ｇｌａｓｓ ｆａｂｒｉｃ；（ｂ）Ｇｌａｓｓ ｆａｂｒｉｃ
ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ
当声波入射到试样表面时，一部分在试样表面 被反射，一部分透过试样继续向前传播，一部分透到 试样在内部传播。在试样内传播过程中，声波引起 试样空隙中的空气运动，与形成空壁的纤维发生摩
收稿日期：２００７—０５—２２
修回日期：２００７—０９—２９
基金项目：国家自然科学基金资助项目（５０１７３０３３）
作者简介：高蕴（１９８２一），女，硕士生。研究方向为纺织纤维结构与性能。刘冠峰，通讯作者。Ｅ－ｍａｉｌ：ｇｆｌｉｕ＠ｚｉｓｔ．ｅｄｕ．Ｂｎ。
万方数据
·７６·
纺织学报
第２９卷
聚氯乙烯糊树脂（ＥＰＶＣ），白色粉末，热塑性塑 料，由天津渤海化工有限责任公司生产。
其中细度对玻璃纤维织物的隔声性能也有一定影 响。为了能更好地研究玻璃纤维复合材料的隔声性 能，选应用较广的４种不同细度的玻璃纤维织物与 聚氯乙烯复合制成隔声材料，对其结构进行观察，探 讨玻璃纤维细度对复合材料的隔声性能的影响。
１实验部分
１．１实验材料 玻璃纤维、无碱玻璃纤维，纤维直径分别为６、
８、９、１１弘ｍ，纱线线密度为１３６ ｒｅｘ，由杭州玻璃纤维 厂生产。
观察，被包裹在聚 氯乙烯内部。从２张照片可知，纤维越细，每束纤维 中空隙就越细密。 ２．２玻璃纤维细度对织物透气性的影响
材料的空气流阻。是多孔性材料隔声性能的重
要影响因素之一【。］。空气流阻反映空气通过多孔材 料阻力的大小，称为比流阻。比流阻越大，说明空气 透过量越小，声透量也越小，则隔声性能越好。对不 同细度的玻璃纤维织物进行透气性研究是很有必 要的。
新型的隔声材料与传统的隔声材料相比，可以 满足不同场合的需要。近些年来，研制轻量、薄型、 柔软的隔声材料，提高其隔声性能，已成为各国学者 共同关心的课题¨。２】。玻璃纤维作为一种吸声材料 已被广泛应用，具有不燃、防蛀、耐热、耐腐蚀、抗冻 等优点ｂ“】，但是，由于玻璃纤维织物透气性比较 大，透射声能也就比较大，其隔声性能还有待提高。 复合材料是提高玻璃纤维隔声性能的有效途径之 一。已研制的玻璃纤维织物／聚氯乙烯复合材 料ｂ。７１是依据隔声机制，利用玻璃纤维织物吸声性 好、聚氯乙烯阻尼性高的特点而制得，具有良好的隔 声性能。不同的玻璃纤维织物隔声性能差异很大，
面密度、厚度等条件基本相同的情况下，玻璃纤维的直径越小，制成的织物及聚氯乙烯复合材料的隔声性能越好。
关键词隔声；细度；玻璃纤维；聚氯乙烯；复合材料
中图分类号：ＴＢ ３３２
文献标识码：Ａ
Ｅｆｆｅｃｔ ｏｆ ｇｌａｓｓ ｆｉｂｅｒ ｆｉｎｅｎｅｓｓ ｏｎ ｔｈｅ ｓｏｕｎｄ ｉｎｓｕｌａｔｉｏｎ ｐｒｏｐｅｒｔｙ ｏｆ ｇｌａｓｓ ｆａｂｒｉｃ／ＰＶＣ ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａｌ
２）纤维越细，纤维间隙越细密，声波在内部传播 时与纤维壁更易发生摩擦，声能的消耗较大，吸声性 能提高。
３）纤维越细，声波在织物中的反射增多，传播路 径增长，声能消耗增大。
４）纤维越细，织物透气性越差，织物透过声波能 力越弱ｉ织物隔声性能越好。
玻璃纤维与聚氯乙烯复合后，其隔声性能大为 提高ｂ。７】。平均隔声量提高了９．０２ ｄＢ。聚氯乙烯层 受到声波作用，由于分子间的摩擦能有效地消耗一 部分声能。用聚氯乙烯与玻璃纤维复合，面密度与 阻尼性都大大增加，透气性几乎降低到０。这样可 以有效地降低声波的反射、透射，隔声性能得到提 高。在玻璃纤维，聚氯乙烯复合材料中，由于聚氯乙 烯和玻璃纤维声阻抗不同，声波在聚氯乙烯与玻璃 纤维界面会发生反射、折射、散射和衍射。纤维直径 小的玻璃纤维比直径大的玻璃纤维多消耗声能，并 且能在界面产生较多的反射和散射。纤维越细，在 织物中消耗的声能越大；比表面积增大，在界面中产 生的反射与散射增多，增加聚氯乙烯对声能的消耗， 复合材料的隔声性能也越好。本文对不同纤维细度 的试样Ｉ和Ⅱ分别进行方差分析，得到结论： 口＝５％时，，ｏ．∞（３，１６）＝３．２４，试样Ｉ中ｓｊ＝６．０１， ｓ：＝０．７３３，Ｆ＝８．２；试样Ⅱ中ｓ：＝２．６７，ｓ：＝ ０．５７４２，Ｆ＝４．６５。Ｆ＞Ｆｏ．∞（３，１６），说明不同细度的 试样Ｉ和Ⅱ的隔声性能有显著差异，即细度对玻璃 纤维织物和玻璃纤维／聚氯乙烯复合材料的隔声性 能影响显著。．
３．６７、２．７９ ｄＢ。
图３（ｂ）为试样Ⅱ的隔声量比较图。其平均隔 声量也是因玻璃纤维细度不同而有差别。１１’一 １４。的平均隔声量分别为１４．３８、１３．８０、１３．１０、 １２．７４ ｄＢ。从图中可以看到，试样Ⅱ中的玻璃纤维直 径增大，复合材料的隔声性能在各个频率都有所 降低。
∞ Ｍ控幻噶：２ 罩 ● 缸 毫
万方数据
·７８ ·
纺织学报
第２９卷
擦，由于黏滞性和热传导效应，将声能转变为热能而 耗散一】。通过隔声性能测试得知，纤维直径小的玻 璃纤维织物比纤维直径大的玻璃纤维织物隔声性能 好。归结其原因有以下几点¨０‘１２】：
