地下室外墙计算(悬臂)
一. 计算条件
地下室层高L ＝
3m 室内外高差b ＝
0m 地下室外墙厚h ＝
250
堆载p ＝
20土容重γ
15 地下水位为室外地坪下a ＝
0.5m 混凝土强度标号C30
f c =14.3N/mm 2 土层内摩擦角φ=15度
钢筋抗拉强度设计值
360 水容重γ水＝10二. 荷载计算(取每延米板宽，按单向板计算)
（一）主动土压力
K a =tg 2(45°-φ/2)＝
0.59 q1=K a [γa+(γ-10)(L-b-a)]＝
11.78kN/m （二）水压力
q2=γ水(L-b-a)＝25kN/m
（三）堆载
q3=Ka*p ＝
11.78kN/m 土压力 水压力堆载压力
三. 内力计算
（一）土压力引起的内力 底部负弯矩Mb ＝－q1*(L-b)2/6=
-17.66kN·m （二）水压力引起的内力
底部负弯矩Mb ＝－q2*(L-b-a)2/6=
-26.04166667kN·m （三）堆载引起的内力
底部负弯矩Mb ＝－q3*(L-b)2/2=
-52.99kN·m （一）基本组合（以永久荷载效应控制γG ＝1.35）
底部负弯矩S ＝γG S Gk +γQi ψci S Qik ＝-110.934kN·m
As 1=1815.304mm 2
As min =
500mm 2底部负弯矩实配钢筋面积2544.69mm 2（一）标准组合
底部负弯矩
S ＝S Gk +S Qik ＝-96.697kN·m 钢筋直径
18mm 间距100mm ω1s,max =0.42mm 地下室外墙计算（悬臂）。
悬臂式挡土墙计算表格
输出数据
一、荷载计算(土压力及水压力计算)：
1. 恒载产生的墙底土压力
干土qsd=36[Kaγ
湿土qsw=0[Kaγ`hw ]
水 q w=0[γw hw ]
2.活载产生的土压力
堆载 q LL== 2.5[Ka*q堆 ]
二、强度计算
(1)局部均布荷载设计值准永久值= 2.5
q1=1.4q LL= 3.50
(2)第一个局部三角形荷载设计值准永久值=36
q2=1.2 Ka γ h =43.20
(3)第二各局部三角形荷载设计值准永久值=0
q3=1.2 (qsw1+qw-Kaγhw) =0.00局部三角形荷载长度 hw=0.00m 2. 支座弯矩设计值及配筋计算：
(1)局部均布荷载产生 M1 = q1* h2 / 2=28M1q=20
(2)局部三角形产生 M2 = q2 * h2 / 6 =115.2M2q=96
(3)局部三角形产生 M3 = q3 * hw2 / 6 =0M3q=0
支座弯矩M B=M1+M2+M3=KN.m
支座配筋: As支座=2 (As,min =600mm2)
三、裂缝计算：
1.
选配支座抗裂筋：输入)算裂缝保护层a=输入) 2.
悬臂式地下室外墙计算
查静力计算手册:局部均布荷载作用下支座弯距系数为1/2。
局部三角形荷载作用下支座弯距系数为1/6。
1. 荷载：(将荷载分解为一个局部均布荷载和两个局部三角形荷载。
)。
地下室外墙计算书
地下室外墙计算书1、地下室外墙（DWQ1）计算主动土压力系数Ka取0.5土重度r=18KN/m³无地下水地下室9.9m深按单向板计算主动土压力q土=rHKa=18x0.5x9.9=89.1KN/m 地面荷载产生侧压力q活=10x0.5=5KN/m①竖向配筋计算计算简图三种压力产生的弯矩①地下二层弯矩支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=168.6KN·m支座准永久组合弯矩值=Ms+Mw+0.5Mm=129.9 KN·m跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=81N·m跨中准永久组合弯矩值=Ms+Mw+0.5Mm=61.9KN·m②地下一层弯矩支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=147.1KN·m支座准永久组合弯矩值=Ms+Mw+0.5Mm=106.4KN·m跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=67.2N·m跨中准永久组合弯矩值=Ms+Mw+0.5Mm=46.2KN·m假设壁厚地下二h2=350，地下一h1=300,混凝土强度C35（1）地下二层配筋地下室外墙外侧查表可知选筋C16@100的裂缝（0.20mm）和承载力弯矩分别为134.76KN·m、233.2KN·m，大于支座计算准永久弯矩129.9KN·m和基本组合弯矩168.6KN·m，满足要求。
且配筋率0.574%，合适。
地下室外墙内侧侧查表可知选筋C12@100的裂缝（0.20mm）和承载力弯矩分别为91.61KN·m、122.1KN·m，大于支座计算准永久弯矩61.9KN·m和基本组合弯矩81KN·m，满足要求。
且配筋率0.323%，合适。
∴外侧钢筋选配C16@100 As=2011mm²/m内侧钢筋选配C12@100 As=1131mm²/m（2）地下一层配筋地下室外墙外侧查表可知选筋C16@100的裂缝（0.20mm）和承载力弯矩分别为112.72KN·m、175.1KN·m，大于支座计算准永久弯矩106.4KN·m和基本组合弯矩147.1KN·m，满足要求。
《悬臂式挡土墙计算》
《悬臂式挡土墙计算》悬臂式挡土墙计算摘要：悬臂式挡土墙是一种广泛应用于土木工程中的支挡结构，具有结构简单、自重轻、施工方便等优点。
本文将详细介绍悬臂式挡土墙的计算方法，包括稳定性分析、承载力计算等方面，为相关工程提供参考。
一、引言悬臂式挡土墙是一种利用钢筋混凝土材料制成的支挡结构，主要依靠墙身的自重和墙底板上的填土重量来保持自身稳定。
在土木工程中，悬臂式挡土墙广泛应用于路肩挡土墙、河岸护坡等领域。
为了确保悬臂式挡土墙在设计和施工过程中具有足够的稳定性和承载力，本文将详细介绍其计算方法。
二、悬臂式挡土墙的基本概念悬臂式挡土墙是由立板和底板两部分组成的一种支挡结构，其中立板根据墙高和地基情况可采用等厚度或变厚度设计。
底板通常采用变厚度设计，以满足弯矩传递和抗剪切力的要求。
悬臂式挡土墙的设计主要依据《混凝土结构设计规范》（GB50010-2010）和《建筑地基基础设计规范》（GB50007-2011）等标准。
三、悬臂式挡土墙的计算1、稳定性分析悬臂式挡土墙的稳定性是其设计中的关键因素之一。
根据《建筑地基基础设计规范》（GB50007-2011），挡土墙的稳定性分析应包括抗滑稳定性、抗倾稳定性、地基稳定性三个方面。
具体计算方法可参考规范中给出的公式进行计算。
2、承载力计算悬臂式挡土墙的承载力计算也是设计中的重要环节。
根据《混凝土结构设计规范》（GB50010-2010），挡土墙的承载力设计应满足正常使用时的极限状态要求。
具体计算方法可参考规范中给出的公式进行计算。
四、关键问题分析1、稳定性的保证为了保证悬臂式挡土墙的稳定性，除了进行理论计算外，还需要采取一些有效的工程措施，如增加墙身配筋、加大底板厚度、设置排水设施等。
2、承载力的校核在进行悬臂式挡土墙的设计时，需要根据实际情况对承载力进行校核。
除了按照规范进行理论计算外，还需要考虑实际荷载情况、地质条件等因素对承载力的影响。
五、结论悬臂式挡土墙作为一种常见的支挡结构，在土木工程中具有广泛的应用前景。
悬臂式挡土墙计算
悬臂式挡土墙计算
悬臂式挡土墙是一种常用的挡土结构，在建筑工程中应用广泛。
本文将详细介绍悬臂式挡土墙的计算方法，旨在为相关工程人员提供指导意义。
1.悬臂式挡土墙的定义
悬臂式挡土墙是一种基于挡土板的结构，其设计最大限度地利用了挡土板的弯曲和剪切性能。
悬臂式挡土墙面板的下部被埋入固定土体，以克服地面反作用力产生的侧向压力。
悬臂式挡土墙可分为重力式和弹簧式两种类型。
2.悬臂式挡土墙的计算方法
设计悬臂式挡土墙的关键是确定其最大抗倾覆力矩。
在计算抗倾覆力矩时，需要考虑以下几个因素：
（1）土体侧向压力
土体在侧向受力的情况下会向外发生侧向压力，这种压力是造成悬臂式挡土墙倾覆的主要因素。
在计算抗倾覆力矩时，如果能正确估计土体侧向压力的大小，可以有效地减少挡土墙的倾覆风险。
（2）土体抗倾覆能力
悬臂式挡土墙设计时需要考虑垂直于挡土墙面包容土体体积内的
土体受力情况和土体的抗倾覆能力。
土体的抗倾覆能力与其内聚力、
内摩擦角、土体密度以及潮湿度等参数密切相关。
（3）土体连通性
土体的连通性在悬臂式挡土墙设计时也是非常重要的因素之一。
在设计挡土墙时需要确保土体连通性高，在将水从墙内排出时可以增
加土体的稳定性。
3.结语
悬臂式挡土墙的计算方法需要考虑许多因素，包括土体侧向压力、土体抗倾覆能力和土体连通性等。
在设计中，我们应该根据实际工程
情况进行合理的设计，以确保悬臂式挡土墙的安全、稳定和经济性。
通过科学的计算方法和合理的设计方案，我们可以建造出更加安全、
优良的悬臂式挡土墙。
地下室外墙计算

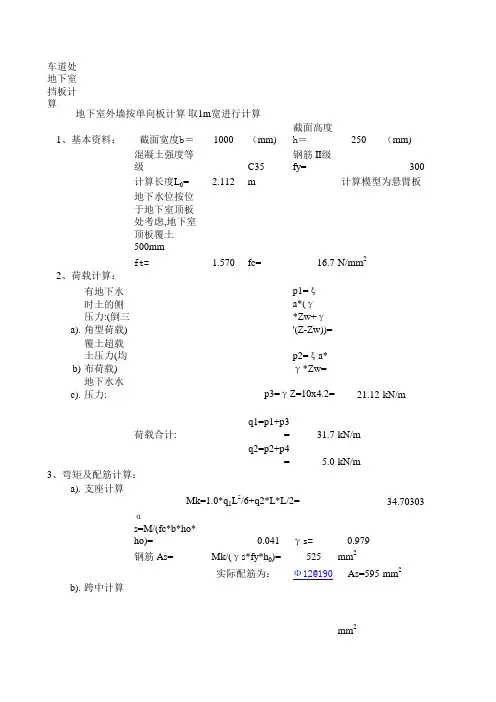

截面高度h＝ 250
（mm)
混凝土强度等级 C35 钢筋 II级 fy= 300 计算长度L0= 2.112 m 计算模型为悬臂板 地下水位按位于地下室顶板处考虑,地下室顶板覆土500mm ft= 1.570 fc= 16.7 N/mm2 p1=ξ a*(γ *Zw+γ '(Z-Zw))= p2=ξ a*γ *Zw= p3=γ Z=10x4.2= 21.12 kN/m 31.7 kN/m 5.0 kN/m 2、荷载计算： a). 有地下水时土的侧压力:(倒三角型荷载) b) 覆土超载土压力(均布荷载) c). 地下水水压力: 荷载合计: 3、弯矩及配筋计算： a). 支座计算 Mk=1.0*q1L2/6+q2*L*L/2= α s=M/(fc*b*ho*ho)= 0.041 γ s= 钢筋 As= b). 跨中计算 Mk/(γ s*fy*h0)= 实际配筋为： 525 Ф 12@190 34.70303 0.979 mm2 As=595 mm2
q1=p1+p3= q2=p2+p4=
mm2 实际配筋为： 最小配筋
型为悬臂板
10.6 kN/m 5.0 kN/m
kN.m
