冲击钻成孔灌注桩施工工艺
冲击钻成孔灌注桩施工工艺[详细]
![冲击钻成孔灌注桩施工工艺[详细]](https://img.taocdn.com/s3/m/a54826a3cc7931b765ce15e6.png)
冲击钻成孔灌注桩施工冲击钻成孔灌注拉系用冲击式钻机或卷扬机悬吊冲击钻头(又称冲锤)上下往复冲击,将硬质土或岩层破碎成孔,部分碎渣和泥浆挤入孔壁中,大部分成为泥渣,用淘渣筒掏出成孔,然后再灌注混凝土成桩.冲击钻成孔灌注桩的特点是：设备构造简单,适用范围广,操作方便,所成孔壁较坚实、稳定,塌孔少,不受施工场地限制,无噪声和振动影响等,因此被广泛地采用,本工艺标准适用于工业与民用建筑中的黄土、粘性土或粉质粘土和人工杂填土以及含有孤石的砂砾石层、漂石层、坚硬土层、岩层地基采用冲击成孔灌注桩的工程.第1章材料要求水泥：425号普通硅酸盐或矿渣硅酸盐水泥,新鲜无结块.砂子：用中砂或粗砂,含泥量小于5％.石子：卵石或碎石,粒径 5～40米米,含泥量不大于2％.钢筋：品种和规格均符合设计要求,并有出厂合格证及试验报告.外加剂、掺合料：根据施工需要通过试验确定,外加剂应有产品出厂合格证.火烧丝：规格18～22号.垫块：用1：3水泥砂浆埋22号火烧丝预制成.第2章主要机具设备1．机械设备CZ—22、CZ—30型冲击钻孔机或简易的冲击钻机、3～5t双筒卷场机、混凝土搅拌机、插入式振捣器、洗石机、皮带式运输机、翻斗汽车、机动翻斗车、水泵以及钢筋加工系统设备等.2．主要工具冲锤或冲击钻头、钢护筒、掏(抽)渣筒、钢吊绳;测渣铁航、混凝土浇灌台架、下料斗、卸料槽、导管、预制混凝土塞从小平锹、磅秤.三、作业条件1．施工前,必须取得所需的地质勘察报告、桩基施工图,并编制施工技术方案或措施.2．施工场地内所有地上障碍物和地下埋设物(如管线、电缆、旧坛上、石块、树根等)已经排除,附近有隔震要求的建筑物和危房已采取保护措施.3．场地已经整平,周围已设排水设施,对场地中影响施工机械进场的松软土层已进行适当碾压处理.4．施工临时供水、供电、运输道路及小型临时设施已经铺设或修筑,泥浆池及废浆处理池等已设置.5．桩基测量控制桩、水准基点桩已经设置并经复核,桩位已钉小木桩或撒白灰标志.6．已在现场进行成孔试验,数量不少于2个,摸清地质情况并取得有关成孔技术参数.第3章作业条件1．施工前,必须取得所需的地质勘察报告、桩基施工图,并编制施工技术方案或措施.2．施工场地内所有地上障碍物和地下埋设物(如管线、电缆、旧坛上、石块、树根等)已经排除,附近有隔震要求的建筑物和危房已采取保护措施.3．场地已经整平,周围已设排水设施,对场地中影响施工机械进场的松软土层已进行适当碾压处理.4．施工临时供水、供电、运输道路及小型临时设施已经铺设或修筑,泥浆池及废浆处理池等已设置.5．桩基测量控制桩、水准基点桩已经设置并经复核,桩位已钉小木桩或撒白灰标志.6．已在现场进行成孔试验,数量不少于2个,摸清地质情况并取得有关成孔技术参数.第4章施工操作工艺1．冲击钻成孔灌注桩施工工艺程序是：场地平整→桩位放线,开挖浆地、浆沟→护筒埋设→钻机就位,孔位校正→冲击造孔,泥浆循环,清除废浆、泥渣,清孔换浆→终孔验收→下钢筋笼和钢导管→灌注水下混凝土→成极养护.2成孔时应先在孔口设圆形6～8米米钢板护筒或砌砖护圈,护筒(圈)内径应比钻头直径大200米米,深一般为1．2～1．5米,然后使冲孔机就位,冲击钻应对准护筒中心,要求偏差不大于±20米米,开始低锤(小冲程)密击,锤高0．4～0．6米,并及时加块石与粘土泥浆护壁,泥浆密度和冲程可按表3－26选用,使孔壁挤压密实,直至孔深达护简下3～4米后,才加快速度,加大冲程,将锤提高至1．5～2．0米以上,转入正常连续冲击,在造孔时要及时将孔内残渣排出孔外.3．冲孔时应随时测定和控制泥浆密度,每冲击1～2米深应排渣一次,并定时补浆,直至设计深度.排渣用抽渣筒法,是用一个下部带活门的钢筒,将其放到孔底,作上下来回活动,提升高度在2米左右,当抽筒向下活动时,活门打开,残渣进入筒内;向上运动时,活门关闭,可将孔内残渣抽出孔外.排渣时,必须及时向孔内补充泥浆,以防亏浆造成孔内坍塌.4．在钻进过程中每1～2米要检查一次成孔的垂直度.如发现偏斜应立即停止钻进,采取措施进行纠偏.对于变层处和易于发生偏斜的部位,应采用低锤轻击,间断冲击的办法穿过,以保持孔形良好.5．成孔后,应用测绳下挂0．5千克重铁航测量检查孔深,核对无误后,进行清孔.可使用底部带活门的钢抽渣筒,反复掏渣,将孔底淤泥、沉渣清除干净.密度大的泥浆借水泵用清水置换,使密度控制在1．15～1．25之间.6．清孔后应立即放人钢筋宠,并固定在孔口钢护筒上,使在浇灌混凝土过程中不向上浮起,也不下沉.钢筋笼下完并检查无误后,应立即浇筑混凝土,间隔时间不应超过4h,以防泥浆沉淀和塌孔.混凝土灌注一般采用导管法在水中灌注,具体方法同“3．31地下连续墙施工”.第5章质量标准(一)保证项目1．灌注桩用的原材料和混凝土强度,必须符合设计要求和施工规范的规定.2．成孔深度必须符合设计要求,以摩擦力为主的桩,沉渣厚度严禁大于300米米;以端承力为主的桩,沉渣厚度严禁大于100米米.3．实际浇筑混凝土量严禁小于计算体积.4．浇筑后的桩顶标高、钢筋笼(插筋)标高及浮浆的处理,必须符合设计要求和施工规范的规定.(二)允许偏差项目冲(钻)孔灌注极的允许偏差及检验方法见表3－27.注：1．d为桩的直径;H为桩长;2．检查数量：按桩数抽查10％,但不少于3根.第6章成品保护1．冬期施工,桩顶混凝土未达到设计强度等级40％时,应采取适当保温措施,防止受冻.2．刚浇完混凝土的灌注桩,不宜立即在其附近冲击相邻桩孔,宜采取间隔施工,防止因振动或主体例向挤压而造成极变形或裂断.第7章安全措施1．认真查清邻近建(构)筑物情况,采取有效的防震安全措施,以避免冲击(钻)成孔时震坏邻近建(构)筑物,造成裂缝、倾斜,甚致倒塌事故.2．冲击(钻)成孔机械操作时应安放平稳,防止冲孔时突然倾倒或冲锤突然下落;造成人员伤亡和设备损坏.3．采用泥浆护壁成孔,应根据设备情况、地质条件和孔内情况变化,认真控制泥浆密度流内水头高度、护筒埋设深度、钻机垂直度、钻进和提钻速度等,以防塌孔,造成机具塌陷.4．冲击锤(钻)操作时,距落锤6米范围内不得有人员走动或进行其他作业,非工作人员不准进入施工区域内.5．冲(钻)孔灌注桩在已成孔尚未灌注混凝土前,应用盖板封严,以免掉土或发生人身安全事故.6．所有成孔设备,电路要架空设置,不得使用不防水的电线或绝缘层有损伤的电线.电闸箱和电动机要有接地装置,加盖防雨罩;电路接头要安全可靠,开关要有保险装置.7．恶劣气候冲(钻)孔机应停止作业,休息或作业结束时,应切断操作箱上的总开关,并将离电源最近的配电盘上的开关切断.8．混凝土灌注时,装、拆导管人员必须戴安全帽,并注意防止扳手、螺丝等掉入桩孔内;拆卸导管时,其上空不得进行其他作业,导管提升后继续浇注混凝土前,必须检查其是否垫稳或挂牢.第8章施工注意事项1．冲击钻具应注意必须连接牢固,总重量不得超过钻机或卷扬机使用说明书规定的重量,钢丝绳不得超负荷使用,以免发生意外事故.2．下钻时应注意先将钻头垂直吊稳后,再导正下人孔内.进入孔内后,不得松刹车,高速下放.提钻时应先缓慢提数米,未遇阻力后,再按正常速度提升.如发现有阻力,应将钻具下放,使钻头转动方向后再提,不得强行提拉.3．钻进中,当发现塌孔、扁孔、斜孔时,应及时处理.发现缩颈时,应经常提动钻具,修护孔壁,每次冲击时间不宜过长,以防卡钻.4．整个成孔过程中,应注意始终保持孔内液面比地下水位高1．5～2．0米,以液柱的静压和渗压保持孔壁稳定.。
冲击钻成孔工艺
冲击钻成孔工艺钻孔灌注桩冲击钻机械施工工艺一、工艺特点：冲击钻锥钻孔的特点是靠冲锥的重量和冲击功能直接冲击、破碎土、石，用泥浆悬浮钻渣。
使冲击钻能正常冲击到新的土（岩）层，然后用掏渣筒取出钻渣的成孔方法。
二、适用范围此工法适宜用于地层为亚粘土、砂类土、砾石、卵石、漂石、软岩石，硬岩石等绝大多数地层，可在丘陵地或水上作业。
采用泥浆护壁冲击钻锥钻孔，孔的深度一般50m 以内，直径为1.0-2.5m 的钻孔桩，均可使用。
三、施工程序及操作要点（一）施工工艺见下页（二）操作要点1. 施工场地清除杂物，整平夯实，在场地边缘挖排水沟，使场内雨水排出方便，且适宜于人员操作，机械的安装运转。
施工开始前应保证水、电、路三通，达到施工条件需要。
钻孔位于水上时，可先筑岛、搭设水上钻孔施工平台，然后进行钻孔桩施工。
2. 测量放样：准确测量定出各钻孔桩中心位置，为了保证钻孔位置的准确无误，在桩中心位置的四周应设置保护桩。
3. 护筒的制作与埋设：（1）钢护筒的制作按规范要求，在设计制作钢护筒时护筒直径要比钻孔桩直径大20～30cm，为了施工的安全，选用钢护筒的直径比桩径大30cm为宜，护筒卷制的钢板厚度应不小于设计的厚度，为加强护筒的整体刚度和圆度，在每个护筒的上下口及中腰部加焊用10＃槽钢卷制的加强圈。
护筒每节长度为8～10.5米，加工旁弯应控制在2cm以内，椭圆度应控制在2cm以内。
焊缝采用坡口双面焊，所有焊缝必须连续焊接，以保证其密封不漏水。
（2）在陆地或筑岛围堰上施工，可使用人工或机械开挖坑埋设护筒，护筒埋设时应使护筒的平面位置中心与桩设计中心一致，中心偏差不得大于2cm，倾斜度偏差不大于1％；护筒顶宜高出地下水位1.5m-2m，高出地面0.3m，旱地或浅水处，粘性土不小于1.0-1.5m，砂性土应将护筒周围0.5-1.0m 范围内挖除，回填粘性土，并夯冲击锤成孔工艺流程图实至护筒底0.5m 以上；冰冻地区应埋入冻层以下0.5m；（3）钻孔位于水上时，护筒可以是钢板卷制或钢筋砼制成。
冲击钻钻孔灌注桩施工工艺
冲击钻钻孔灌注桩施工工艺在现代建筑工程中，冲击钻钻孔灌注桩作为一种基础形式，因其承载能力高、稳定性好等优点而被广泛应用。
下面，我们就来详细了解一下冲击钻钻孔灌注桩的施工工艺。
一、施工准备在正式施工前，需要进行充分的准备工作。
首先，要熟悉施工图纸和地质勘察报告，了解施工现场的地质情况、地下水位、周边环境等。
然后，根据设计要求，确定桩位，并进行场地平整，清除障碍物。
接着，准备好施工所需的机械设备，如冲击钻机、泥浆泵、电焊机等，并进行检查和调试，确保设备正常运行。
同时，还要准备好施工所需的材料，如钢筋、水泥、砂、石子等，并进行检验，确保材料质量符合要求。
此外，还需要组建施工队伍，进行技术交底和安全教育，明确施工工艺和质量要求，确保施工安全和质量。
二、埋设护筒护筒的作用是固定桩位、保护孔口、防止地面水流入孔内、增加孔内静水压力等。
护筒一般采用钢板制作，内径应比桩径大 200 400mm ，高度一般为 15 20m 。
埋设护筒时，先在桩位处挖出比护筒外径大 80 100cm 的圆坑，然后将护筒放入坑内，调整护筒的位置和垂直度，使其中心与桩位中心重合，偏差不得大于 50mm 。
护筒就位后，在护筒四周对称、均匀地回填粘土，并分层夯实，确保护筒稳固。
三、制备泥浆泥浆在冲击钻钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣、冷却钻头等。
制备泥浆时，应根据地质情况和施工要求，选择合适的泥浆材料，如膨润土、粘土等，并按照一定的比例进行配制。
泥浆的性能指标应符合施工要求，一般来说，泥浆的比重应控制在11 13 之间，粘度应控制在 18 28s 之间，含砂率应控制在 4% 8%之间。
在施工过程中，应定期对泥浆的性能指标进行检测和调整，确保泥浆质量符合要求。
四、钻孔钻孔是冲击钻钻孔灌注桩施工的关键工序。
钻孔时，将冲击钻机就位，调整好钻机的位置和垂直度，然后启动钻机，使钻头自由下落冲击孔底。
在钻孔过程中，应根据地质情况和钻进速度，控制好冲击高度和频率。
冲击钻成孔灌注桩施工工艺
冲击钻成孔灌注桩施工第1章冲击钻成孔灌注拉系用冲击式钻机或卷扬机悬吊冲击钻头（又称冲锤）上下往复冲击, 将硬质土或岩层破碎成孔, 部分碎渣和泥浆挤入孔壁中, 大部提成为泥渣, 用淘渣筒掏出成孔, 然后再灌注混凝土成桩。
冲击钻成孔灌注桩旳特点是: 设备构造简朴, 合用范围广, 操作以便, 所成孔壁较坚实、稳定, 塌孔少, 不受施工场地限制, 无噪声和振动影响等, 因此被广泛地采用, 本工艺原则合用于工业与民用建筑中旳黄土、粘性土或粉质粘土和人工杂填土以及具有孤石旳砂砾石层、漂石层、坚硬土层、岩层地基采用冲击成孔灌注桩旳工程。
第2章材料规定水泥: 425号一般硅酸盐或矿渣硅酸盐水泥, 新鲜无结块。
砂子: 用中砂或粗砂, 含泥量不不小于5％。
石子: 卵石或碎石, 粒径 5～40mm, 含泥量不不小于2％。
钢筋：品种和规格均符合设计规定, 并有出厂合格证及试验汇报。
外加剂、掺合料：根据施工需要通过试验确定, 外加剂应有产品出厂合格证。
第3章火烧丝: 规格18～22号。
第4章垫块: 用1: 3水泥砂浆埋22号火烧丝预制成。
第5章重要机具设备1. 机械设备CZ—22.CZ—30型冲击钻孔机或简易旳冲击钻机、3～5t双筒卷场机、混凝土搅拌机、插入式振捣器、洗石机、皮带式运送机、翻斗汽车、机动翻斗车、水泵以及钢筋加工系统设备等。
2. 重要工具冲锤或冲击钻头、钢护筒、掏（抽）渣筒、钢吊绳；测渣铁航、混凝土浇灌台架、下料斗、卸料槽、导管、预制混凝土塞从小平锹、磅秤。
三、作业条件1. 施工前, 必须获得所需旳地质勘察汇报、桩基施工图, 并编制施工技术方案或措施。
2. 施工场地内所有地上障碍物和地下埋设物（如管线、电缆、旧坛上、石块、树根等）已经排除, 附近有隔震规定旳建筑物和危房已采用保护措施。
3. 场地已经整平, 周围已设排水设施, 对场地中影响施工机械进场旳松软土层已进行合适碾压处理。
第6章 4. 施工临时供水、供电、运送道路及小型临时设施已经铺设或修筑, 泥浆池及废浆处理池等已设置。
冲击钻成孔灌注桩施工工艺标准
冲击钻成孔灌注桩施工工艺标准冲击钻成孔灌注桩施工工艺标准适用范围：本工艺标准适用于工业与民用建筑中冲击钻成孔灌注桩的工程。
施工准备：材料要求：1.水泥：宜采用32.5级或42.5级普通硅酸盐水泥或矿渣硅酸盐水泥。
2.砂：中砂或粗砂，含泥量不大于5％。
3.石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2％。
4.水：应用自来水或不含有害物质的洁净水。
5.粘土：可就地选择塑性指数I≥17的粘土。
6.外加早强剂：应通过试验确定。
7.钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明书及复试报告。
8.焊条：焊条规格符合设计要求并有出厂合格证。
主要工机具：冲击钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、混凝土搅拌机、平尖头铁锹、胶皮管、电焊机、切割机、泥浆车等。
作业条件：1.地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
3.制作好钢筋笼。
4.根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签字。
5.要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
6.正式施工前应做成孔试验，数量不少于两根。
作业人员：1.主要作业人员：钻机操作工、钢筋工、混凝土工、焊工、测量工、技术员、电工。
2.钻机操作工和电工应持证上岗，其于工种接受安全和技术培训，并进行施工技术交底。
操作工艺：1.工艺流程：材料进场-。
放线定位-。
钻孔机就位调平-。
埋设护筒-。
注水钻孔 -。
排渣 -。
钢笼检验 -。
钢筋笼制作 -。
清孔吊筋笼放钢。
2.甲方完成施工区的三通一平工作，根据甲方提供资料完成施工方案编写。
3.测量定位：根据设计桩位图纸用全站仪放出桩位。
4.钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上做出控制的标尺，以便在施工中进行观测、记录。
3.2.4 在进行冲击成孔灌注桩施工时，需要在孔口埋设直径为6-8mm的钢板护筒，护筒内径应比钻头直径大200mm，深度为1.2-1.5m。

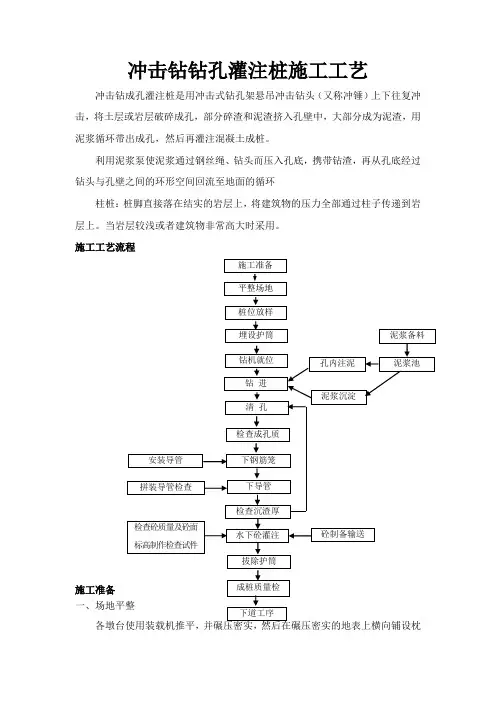

冲击钻孔灌注桩施工工艺
冲击钻钻孔灌注桩施工工艺冲击钻成孔灌注桩是用冲击式钻孔架悬吊冲击钻头（又称冲锤）上下往复冲击，将土层或岩层破碎成孔，部分碎渣和泥渣挤入孔壁中，大部分成为泥渣，用泥浆循环带出成孔，然后再灌注混凝土成桩。
利用泥浆泵使泥浆通过钢丝绳、钻头而压入孔底，携带钻渣，再从孔底经过钻头与孔壁之间的环形空间回流至地面的循环柱桩：桩脚直接落在结实的岩层上，将建筑物的压力全部通过柱子传递到岩层上。
当岩层较浅或者建筑物非常高大时采用。
施工工艺流程施工准备木，即构成钻机平台。
二、开挖泥浆池、沉淀池泥浆池开挖尺寸为：6×4×2m泥浆溜槽为：50×20cm，坡比为：1：0.75. 测量放点根据设计提供的导线点及水准点用全站仪定位，划出墩位，再根据设计桩位，测放桩心，将每一根桩的中心用木桩标识，并采用铁钉标定中心，然后在中心桩的前后左右设置护桩。
孔位误差应符合桥涵验标的要求。
埋设护筒1 、护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于50mm，护筒的垂直倾斜度不大于1% ；2、护筒一般用4-8mm钢板制作，其内径应大于设计桩径400mm，其上部开设1-2个溢浆孔；3 、护筒的埋设深度：在粘性土中不宜小于1.5m；砂土中不宜小于2.0m；护筒顶端高出地面50cm。
作用：保护孔口、定位导向，维护泥浆面，防止塌方。
埋设十字护桩为了校正护筒及桩孔中心，在挖护筒之前采用“+”字交叉法在护筒以外较稳定的部位设4个定位桩，在护筒安设后，以桩位放样所设的“十”字形控制桩在护筒口上用丝线“十”字交叉，在“十”字交叉点挂吊一线锤，自然下放，看是否与桩中心重合一致，以此来校核护筒的准确安设位置。
定位桩采用φ20钢筋，在位于护筒边1～2m位置进行埋设（确保不被施工破坏），定位桩顶高于护筒顶50cm，且埋入地面不小于30cm，并浇筑20cm厚半径20cm圆型混凝土进行固定，并用红油漆标识，施工中做好定位桩的保护工作。
冲击钻钻孔灌注桩施工方案
冲击钻钻孔灌注桩施工方案一、工程概况该项目是一座居民小区的桩基工程，需要打800根冲击钻钻孔灌注桩。
地质条件为黏土和砂土，孔径为1000mm，桩长为12m。
二、施工准备1.设备准备：冲击钻、液压挖掘机、混凝土搅拌站2.材料准备：混凝土、钢筋、灌浆材料3.人员组织：现场安全负责人、设备操作人员、钢筋工、混凝土浇筑工三、施工步骤1.地面准备：清理施工现场，平整地面，并确保周围无障碍物。
2. 钻孔：使用液压挖掘机进行钻孔，孔径为1000mm，直径略大于钢筋，桩孔深度为12m。
3.钢筋安装：将预先准备好的钢筋在桩孔内用钢筋绑扎机械固定在孔底。
4.混凝土浇筑：在钢筋安装完成后，将混凝土由混凝土搅拌站通过输送管道输送到桩孔内，同时进行振捣以保证混凝土的密实度。
5.冲击钻施工：在混凝土浇筑完成后，使用冲击钻进行冲击加固，确保灌注桩的稳定性和承载力。
6.灌浆：等待混凝土完全凝固后，使用灌浆设备将灌浆材料注入桩孔内，以增强桩的抗震性能。
四、施工注意事项1.施工现场应设置明显的警示标志，确保操作人员的安全。
2.在施工过程中，应定期检查设备的运行状态，确保其正常工作。
3.混凝土配合比应符合标准要求，确保混凝土质量。
4.在进行冲击钻施工时，应注意保护周围环境，防止土方坍塌等安全事故的发生。
5.灌浆过程中应注意控制灌浆压力和灌浆量，以避免桩基出现空洞和缺陷。
五、施工质量控制1.施工过程中，应进行合理的检测和验收，确保施工质量达标。
2.桩基的设计要求和规范应得到严格的执行，包括桩径、孔深、混凝土强度等方面的要求。
3.施工记录和报告应详细记录每一道工序的数据和结果，便于后续工程的监控和评估。
六、施工进度安排1.施工前期准备：1天2.钻孔施工：10天3.钢筋安装和混凝土浇筑：10天4.冲击钻施工和灌浆：5天5.施工总时间：26天七、施工风险评估1.液压挖掘机操作不当可能导致钻孔偏移或坍塌。
2.混凝土浇筑过程中振捣不均匀可能导致混凝土质量下降。
冲击钻钻孔灌注桩
冲击钻钻孔灌注桩一、施工准备1、桩基施工前应做好现场调查和勘察，包括地下管线、地下构筑物、其他在建工程等，并做好相应的处理措施。
2、桩基施工前应编制施工组织设计，包括施工平面布置、施工流程、设备选择、劳动力组织、安全措施等内容。
3、施工前应准备好相关的施工设备和材料，包括冲击钻、混凝土搅拌机、钢筋笼等。
二、冲击钻钻孔灌注桩施工流程1、定位放线：根据设计图纸，确定桩基的位置和编号，进行现场测量和定位放线。
2、埋设护筒：在桩位上埋设护筒，护筒深度根据设计要求确定，一般不小于2m。
3、钻孔：使用冲击钻进行钻孔，根据地质情况控制钻进速度和泥浆比重。
4、清孔：钻孔完成后，进行清孔处理，清除孔底的沉渣和泥浆。
5、安装钢筋笼：将钢筋笼按照设计要求安装在孔内。
6、灌注混凝土：将混凝土通过导管灌注到孔内，直到混凝土面达到设计高度。
7、养护：在混凝土达到设计强度后，进行桩基检测和验收。
三、质量控制1、冲击钻钻孔灌注桩施工过程中，应严格控制钻进速度和泥浆比重，避免造成孔壁坍塌或沉渣过多。
2、清孔时，应彻底清除孔底的沉渣和泥浆，确保混凝土灌注过程中不会出现夹泥或沉渣问题。
3、钢筋笼安装时，应保证其位置正确、牢固，避免在灌注混凝土过程中出现浮笼或下沉问题。
4、混凝土灌注过程中，应控制好混凝土的配合比和坍落度，确保混凝土具有良好的和易性和充盈性。
同时，应控制好灌注速度和导管插入深度，避免造成混凝土离析或夹泥问题。
5、在施工过程中，应做好记录和检测工作，包括钻进记录、清孔记录、钢筋笼安装记录、混凝土灌注记录等。
同时，应对桩基进行检测和验收，确保其质量符合设计要求。
四、安全措施1、在施工过程中，应设置安全警示标志和围挡设施，避免非施工人员进入施工现场。
2、在钻孔过程中，应定期检查机械设备的运行情况，避免因机械故障造成安全事故。
同时，应对操作人员进行培训和教育，提高其安全意识和操作技能。
3、在钢筋笼安装和混凝土灌注过程中，应采取相应的安全措施，避免出现人员伤亡或设备损坏等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲击钻成孔灌注桩施工工艺
简介
冲击钻成孔灌注桩施工工艺是一种常用的桩基础形式，可以用于各
种各样的建筑工程。
这种工艺的特点是施工简单、施工接触面积大、
承载力强等。
本文将详细介绍冲击钻成孔灌注桩的施工工艺，包括施工前的准备
工作、施工中的一些要注意的事项、施工后的验收等。
施工前准备工作
1.桩基础设计：在施工前需要设计确定桩基础的型号、长度、
直径等参数。
这些参数应根据现场土质状况、地下水位等因素进
行综合评估，并按照相关规范进行设计，保证桩基础的安全性和
可靠性。
2.土方施工：在设计完成后需要清理现场，并对地面进行平
整处理，以确保施工的安全和可控性。
3.基础设备：确保现场有相应的设备如冲击钻、灌注设备等
等，以及作业人员熟练掌握其操作。
施工流程
1.现场布置：在施工现场铺设必要的安全防护设施，如警示
标志和安全隔离网，以确保工作人员和设备安全。
2.现场勘测：根据设计要求，用电子测量仪等工具确定桩基
础的位置和孔的直径，在地上用粉笔或喷漆把桩基础的位置标记出来，确定桩基础的坐标。
3.钻孔：将冲击钻设备放在桩基础确定的位置，开始穿孔。
穿孔深度应该根据设计要求进行调整。
当冲击钻到达设定的深度时，需要停止钻孔，以便进行后续的计算和确定孔的深度。
同时，注意在钻孔的过程中不要损坏现场的安全隔离设备和标志。
4.炸药：当孔深达到要求后，酌情使用炸药逐层爆破侵蚀岩
土，以及将孔中的残碎物清理出来。
5.冲击钻深度：冲击钻深度应在穿过预定的软基层后，钻进
一定的深度才能灌注桩混凝土。
6.灌注混凝土：进行灌注时，首先打底液，然后用管子逐层
注入，每次注浆应注意混凝土的密实性，严格按照设计要求寻找，下面注浆时上面的盖子要盖严实，保证混凝土灌注牢固。
7.验定成效：在灌注完成之后，采用无损探伤仪器或超声波
测量设备等工具，进行坍落度、浓度、PH值等指标的测量，确保混凝土质量达标，以及强度等能够耐受荷载。
施工注意事项
1.施工现场必须有足够的人员对施工现场进行监管，确保施
工安全、顺畅。
2.操作设备（如冲击钻、炸药等）有尤为重要的安全措施需
要注意，以防发生事故或人员伤亡。
3.在建立构筑、输送配料、灌注片泥和陈化养护过程中不要
逐渐支持振捣。
4.如果在钻孔过程中发现目标地质层存在层理等情况，需要
及时暂停施工，进行相应的调整。
5.灌注混凝土时，应严格按照施工图纸的要求进行施工，浆
料坍落度和成型后的强度必须达到规定要求。
在灌注过程中，应
定期使用坍落度和稠度仪以及电子试锤等进行检测和测量。
同时，要注意混凝土在灌注后的养护和强化，确保混凝土的质量和强度。
6.在施工过程中，应严格遵守现行的相关规程和标准要求,保
证施工质量和安全。
施工后验收
完成施工之后，必须按照施工图纸的要求进行清理、验收。
应检查
桩的长度、直径、垂直度、偏差等参数。
同时，还要通过坍落度、强
度等指标来证明灌注混凝土的质量及符合规定的强度要求。
如果出现
了问题，必须及时调整进行改善，并加强养护，防止出现质量问题。
结论
冲击钻成孔灌注桩施工工艺是一种广泛应用于工程建设领域的基础
建设。
在施工前应对土质状况、水位等因素进行考量，经过仔细规划
和设计后，通过炸药、穿孔、灌注混凝土漫长而持续的工序进行施工。
历经重重步骤后完成的冲击钻成孔灌注桩，能够在建筑和基础工程中
承担著重量和支撑作用。
但是，施工中需严格遵守规范和标准，确保
工程的质量安全性。
