建筑智能化施工技术交底记录(综合布线系统)
智能化系统工程施工技术

智能化系统工程施工技术一、智能化系统的分部分项工程及施工程序1.建筑智能化系统的分部分项工程建筑智能化系统的分部分项工程见表1。
表1 建筑智能化系统的分部分项工程2.建筑智能化系统工程的施工程序(1)建筑智能化系统工程的一般施工程序:施工准备→施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系统检测→系统验收。
(2)用户电话交换系统施工程序:管路敷设→线缆敷设→设备安装→线缆接线→系统调试→试运行→系统验收。
(3)综合布线系统施工程序:导管、槽盒安装→机柜、机架、配线架的安装→线缆敷设→链路或信道测试→信息插座安装→软件安装→系统调试→试运行→系统验收。
(4)有线电视及卫星电视接收系统施工程序:线管、盒安装→线缆敷设→放大器安装→终端插座、分配器及分支器安装→系统调试→试运行→系统验收。
(5)公共广播系统施工程序:导管、槽盒安装→线缆敷设→扬声器安装→设备接线→中心设备安装→系统调试→试运行→系统验收。
(6)建筑设备监控系统施工程序:导管、槽盒安装→监控箱的安装→线缆敷设→监控设备的安装→设备接线→监控设备通电调试→被监控设备单项通电调试→系统联合调试→试运行→系统验收。
(7)火灾自动报警系统施工程序:材料、设备检验→导管、盒安装→线缆敷设→设备安装→软件安装→系统调试→试运行→系统验收。
(8)安全技术防范系统施工程序:导管、槽盒安装→线缆敷设→设备安装→主机等设备安装→系统调试→试运行→系统验收。
3.建筑智能化系统工程的组成1)用户电话交换系统的组成用户电话交换系统包括:线缆敷设、设备安装、软件安装、接口等。
用户交换设备一般有程控数字用户交换机、虚拟交换机、电话机、传真机等。
2)有线电视及卫星电视接收系统的组成有线电视及卫星电视接收系统由信号源装置、前端设备、干线传输系统和用户分配网络组成。
3)综合布线系统的组成综合布线系统由工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理七部分组成。
综合布线--施工技术交底记录

1.安装器具:煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。
2.测试器具:网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、$XF尺、小线、线坠等。
3.专用工具:剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
1.3 作业条件
1.线缆沟、槽、管、箱、盒施工完毕。
2.土建装修工程完工,线路全部贯通。
3.配线间、设备间的环境温度、湿度、照度等均应符合设计要求,通风良好,且室内无危险物品,消防器材齐全。
二、施工工艺
2.1 操作工艺
1.管路敷设
(1)线管敷设应保持管内清洁干燥,管口应有保护措施和进行封堵处理;
(2)明配线管应横平竖直、排列整齐;
9)布放线缆的牵引力,应小于线缆允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力,主要牵引力应加在光缆的加强芯上。
10)对绞电缆与电力电缆最小净距应符合表21-10的规定,与其他管线最小净距应符合表21-11的规定。
(3)地面线槽和暗管敷设线缆应符合下列规定:
1)敷设管道的两端应有标志,并做好带线。
3.终端部分:信息插座、米纤插座、8位模块式通用插座、多用户信息插座。
4.上述设备材料的规格、型号、数量应符合设计及合同要求,并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。电缆所附标志、标签内容应齐全、清晰。
5.镀锌材料:镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
6.其他材料:接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃,其阻燃性能氧指数不应低于27%。
6)线缆的弯曲半径应符合下列规定:
智能建筑综合布线及安全防范技术系统分项工程施工技术交底记录

///第一章、施工管线预埋、敷设要求管路敷设时,管路弯曲处不应有褶皱、凹穴和裂缝现象。
弯曲程度不应大于管外径的1/10,弯曲半径不应小于管外径6倍。
管入盒、箱、桥架处管口应平整、无毛刺。
管口露出箱盒应小于5mm,用锁母固定,接地处应跨接良好。
管口露出锁母的丝扣2—4扣,并应一管一孔,孔的大小应与管径相吻合,管道连接处清洁、美观,电气连接牢靠、严密。
(1)管路超过下列长度时应加防水防暴接线盒,无弯时30m,一个弯时20m,两个弯时15m,三个弯时8m。
如无法加接线盒时,应将管径加大一号。
(2)铁制箱、盒严禁用电、气焊开孔,必须用专用开孔器开孔。
(3)弱电系统的配线原则上可采用同槽分离方式敷设,但电压大于65V以上的辅助供电回路应另管敷设。
特别是视频信号线与动力线之间应有良好屏蔽和隔离,防止信号窜扰和电磁干扰。
(4)视频线长度不够,需接头时,采用专用对接接头连接,屏蔽线的屏蔽层与上位机及下位机要有可靠接地,接地电阻≤4Ω。
(5)设备接线时接头必须上焊锡再接入端子。
开关件安装,其固定必须稳固、牢靠,高度按规定标准,并保证横平、竖直。
(6)线缆敷设时,必须在电缆盘上方放出并保持松弛弧行。
放线过程中线缆严禁打小圈,螺旋波浪等现象,视频线中间如要接头需专用电缆头连接,多股线与设备使用铜线鼻进行连接。
(7)设备处导线连接时应根据实际情况留有足够的余量,导线两端按图纸提供的线号标签进行标识,根据编号进行端子接线。
(8)地下室汽车库监控配管须用红外线定位成直线敷设,管卡宜1.0米设一个,敷设在风管、桥架上的顶面上。
(9)室外管井盖做成草坪井盖,不影响景观效果。
(10)室外管采用PE管,壁厚需达到规范要求。
第二章、设备安装要求+监控设备安装+在安装前摄像机应注意以下几点:1、摄像机的位置需根据物业要求进行准确定位;2、室外需有36台摄像机监控,确保每个角落监控到。
年 月 日年 月 日年 月 日智能建筑综合布线及安全防范技术系统分项工程施工技术交底记录交 底 内 容签名:签名:签名:接受人单位o 施工o审批人(项目专业技术负责人)交底人[项目专业工长(施工员)或质检员]接受人(施工班组长及班组人员)施工依据文件名称及编号《智能建筑工程施工规范》GB 50606-2010质量验收依据文件名称及编号《智能建筑工程施工规范》GB 50606-2010审批人单位o 施工o 分包交底人单位o 分包o分包单位/项目负责人/项目技术 负责人/分部/子分部 (或系统/子系统)XXX施工单位XXX 项目负责人XXX 项目技术 负责人XXX GD-C1-328单位(子单位)工程名称XXX。
建筑智能化系统分部(子分部)工程验收记录

附录 C分部(子分部)工程验收记录C.0.1智能化系统的子分部工程质量验收记录应按表 C.0.1 执行。

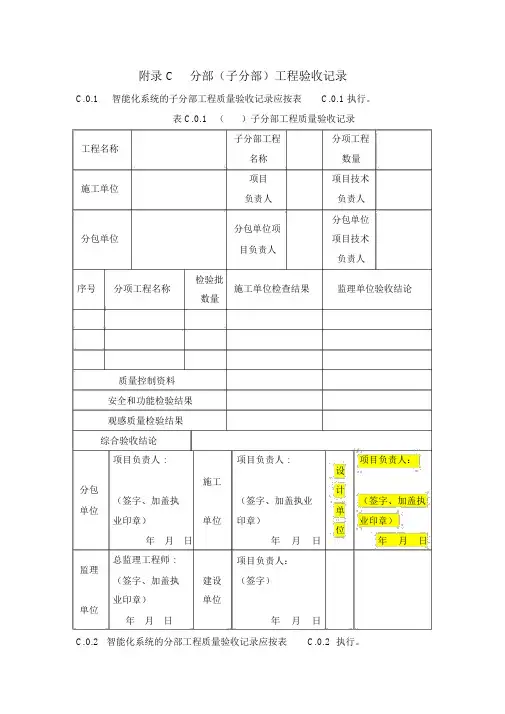

表 C.0.1 ()子分部工程质量验收记录工程名称子分部工程分项工程名称数量施工单位项目项目技术负责人负责人分包单位项分包单位分包单位项目技术目负责人负责人序号分项工程名称检验批施工单位检查结果监理单位验收结论数量质量控制资料安全和功能检验结果观感质量检验结果综合验收结论项目负责人 :项目负责人 :项目负责人:施工设分包计(签字、加盖执(签字、加盖执业(签字、加盖执单位单业印章)单位印章)业印章)位年月日年月日年月日总监理工程师 :项目负责人:监理(签字、加盖执建设(签字)业印章)单位单位年月日年月日C.0.2 智能化系统的分部工程质量验收记录应按表 C.0.2执行。
表 C.0.2()分部工程质量验收记录工程名称分部工程分项工程名称数量施工单位项目负责项目技术人负责人分包单位分包单位分包单位项目负责项目技术人负责人序号分项工程名称施工单位检查结果监理单位验收结论质量控制资料安全和功能检验结果观感质量检验结果综合验收结论项目负责人 :项目负责人 :项目负责人:施工设分包计(签字、加盖执(签字、加盖执业(签字、加盖执单位单业印章)单位印章)业印章)位年月日年月日年月日总监理工程师 :项目负责人:监理(签字、加盖执建设(签字)业印章)单位单位年月日年月日C.0.3智能化系统的单位工程质量竣工验收记录应按表 C.0.3 执行。
表 C.0.3 单位(子单位)工程质量竣工验收记录单位(子单工程名称位)工程名称结构类型层数 / 建筑面积施工单位项目负责人项目技术负责人开工日期年月日完工日期年月日序号项目验收记录验收结论1分部工程验收共分部,经查符合设计及标准要求2质量控制资料核共项,经核查符合规定项查安全和使用功能共核查项,符合规定项;共抽查3项,符合规定项,经返工处理符合核查结果规定项。
4观感质量验收共抽查项,达到“好”和“一般”的项,经返修处理符合要求的项。
综合布线技术交底

2.2.4.2箱体(柜架”卜壳表面应平整、不变形并无裂损、发翘、发潮、锈蚀现象。
箱体(柜架)表面涂层应完整无损,无挂流、裂纹、起泡、脱落和划伤等缺陷,箱门开启、关闭或外罩装卸灵活。
整体应密封防尘和防潮。
2.2.4.3箱内的接续模块或接线端子及零部件(配件)应装配齐全(或符合设计、合同要求)。
2.2.4.4配线设备的各项电气性能指标,包括机架外壳接地装置等,均应符合现行国家标准。
2.2.5测试仪表和工具的检验应符合下列规定:2.2.5.1应事先对工程中需要使用的仪表和工具进行测试或检查,缆线测试仪应附有检测机构的证明文件。
2.2.5.2测试仪表应能测试相应布线等级的各种电气性能及传输特性,其精度应符合相应要求。
测试仪表的精度应按相应的鉴定规程和校准方法进行定期检查和校准,经过计量部门校验取得合格证后,方可在有效期内使用,并应符合下列规定:①测试仪表应具有测试结果的保存功能并提供输出端口:②可将所有存贮的测试数据输出至计算机和打印机,测试数据不应被修改;③测试仪表应能提供所有测试项目的概要和详细的报告;④测试仪表家提供汉化的通用人机界面。
施工前对剥线器、光缆切断器、光纤熔接机、光纤磨光机、光纤显微镜、卡接工具等电缆或光缆的施工工具应进行检查,合格后方可在工程中使用。
电缆及光纤布线系统的现场测试仪表除符合上述之规定外,尚应符合表&3.1的规定并能向下兼容。
2.3主要机具2.3.1施工机具:电焊机、切割机、剥线钳、打线钳、光纤熔接机、对讲机等。
2.3.2测试机具:线缆认证测试仪、万用表、示波器、低频信号发生器等。
2.4技术准备2.4.1施工图纸齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书,并进行有针对性的施工前培训及安全、技术交底。
四、施工工艺4.1施工工艺流程线槽、桥架敷设一电缆敷设一信息插座模块安装一配线架(机柜)安装一接地一光缆接续(连接)一系统测试4.2信息插座模块安装4.2.1信息插座模块、多用户信息插座、集合点配线模块安装位置和高度应符合设计要求。
综合布线安全技术交底记录模板

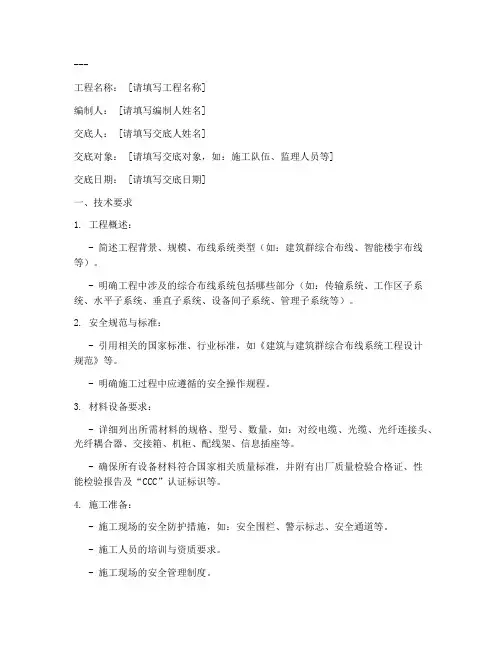

---工程名称: [请填写工程名称]编制人: [请填写编制人姓名]交底人: [请填写交底人姓名]交底对象: [请填写交底对象,如:施工队伍、监理人员等]交底日期: [请填写交底日期]一、技术要求1. 工程概述:- 简述工程背景、规模、布线系统类型(如:建筑群综合布线、智能楼宇布线等)。
- 明确工程中涉及的综合布线系统包括哪些部分(如:传输系统、工作区子系统、水平子系统、垂直子系统、设备间子系统、管理子系统等)。
2. 安全规范与标准:- 引用相关的国家标准、行业标准,如《建筑与建筑群综合布线系统工程设计规范》等。
- 明确施工过程中应遵循的安全操作规程。
3. 材料设备要求:- 详细列出所需材料的规格、型号、数量,如:对绞电缆、光缆、光纤连接头、光纤耦合器、交接箱、机柜、配线架、信息插座等。
- 确保所有设备材料符合国家相关质量标准,并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。
4. 施工准备:- 施工现场的安全防护措施,如:安全围栏、警示标志、安全通道等。
- 施工人员的培训与资质要求。
- 施工现场的安全管理制度。
二、安全技术交底1. 施工人员安全意识:- 强调安全施工的重要性,提高施工人员的安全意识。
- 对施工人员进行安全操作规程培训。
2. 施工现场安全措施:- 防火、防爆措施:施工现场应配备消防器材,禁止使用明火。
- 高处作业安全:高处作业时,必须系好安全带,使用安全防护措施。
- 电气安全:施工过程中,严格遵守电气安全规程,防止触电事故。
- 机械安全:使用机械设备时,确保设备完好,操作人员熟悉操作规程。
3. 施工过程中的风险识别与控制:- 对施工过程中可能存在的危险源进行识别,如:高处坠落、物体打击、触电等。
- 制定相应的风险控制措施,确保施工安全。
4. 应急处理措施:- 针对可能发生的突发事件,如:火灾、触电等,制定应急预案。
- 确保施工人员掌握应急处理方法,提高应急处置能力。
三、施工质量要求1. 施工质量标准:- 引用相关国家标准、行业标准,如《建筑与建筑群综合布线系统工程验收规范》等。
综合布线安全__技术交底模板

一、工程概况1. 工程名称:_________________________2. 工程地点:_________________________3. 施工单位:_________________________4. 施工时间:_________________________5. 项目负责人:_________________________二、技术要求1. 布线系统标准:根据《综合布线系统工程设计规范》(GB 50311-2016)执行。
2. 材料要求:- 对绞电缆、光缆、光纤连接头、光纤耦合器等传输设备应符合国家相关标准。
- 机房部分设备如交接箱、机柜、配线架、配线模块、跳线等应符合设计及合同要求。
- 终端部分设备如信息插座、米纤插座、8位模块式通用插座、多用户信息插座等应符合国家相关标准。
- 镀锌材料如镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓等应符合国家相关标准。
- 其他材料如接线盒、地面插座、塑料线槽及其附件应符合国家相关标准。
三、施工准备1. 技术准备:- 施工人员应熟悉相关施工规范和操作规程。
- 施工现场应配备必要的施工工具和设备,如煨管器、液压开孔器、钢锯、电工组合工具、拉铆枪、手电钻、台钻、高凳等。
- 施工现场应配备必要的测试工具,如网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、XF尺、小线、线坠等。
2. 人员准备:- 施工人员应经过专业培训,了解综合布线系统的安装和维护知识。
- 施工人员应熟悉施工现场的安全操作规程,确保施工安全。
四、施工步骤及注意事项1. 施工步骤:- 按照设计图纸进行现场放线,确保线路的准确性和合理性。
- 安装线槽、线管等布线设备,确保其固定牢固,无松动。
- 按照规范进行电缆、光缆的敷设,确保线路整洁、无扭曲。
- 进行接续和测试,确保线路连接正确,性能达标。
2. 注意事项:- 施工过程中应严格按照操作规程进行,确保施工质量。
- 施工现场应保持整洁,防止杂物堆积。
建筑智能化施工技术交底记录综合布线系统

综合布线系统技术交底内容:一、一般规定1.1、电力线缆的信号线缆严禁在同一线管内敷设;二、施工准备2.1、施工前应将各系统的桥架、线管进行综合布置、安排,经深化设计后应绘制智能化系统施工图,并经业主、监理、设计及施工各方共同会审批准后实施。
2.2、施工单位应配合工程总包单位和设计单位完成各专业综合管路布排设计(强电/弱电线管、桥架、消防管、水管、风管),减少混乱现象。
2.3、材料准备应符合下列规定:2.3.1桥架、线管、线缆规格和型号应符合设计要求,并应有合格证、检测报告。
2.3.2桥架、线管部件应齐全,表面光滑、涂层完整、无锈蚀。
2.3.3金属导管应无裂纹、毛刺、飞边、砂眼、气泡等缺陷,且壁厚应均匀,管口应平整;绝缘导管及配件应完好、表面应有阻燃标记。
2.3.4线缆应进行通、断及线间绝缘检查。
说明:材料进场验收首先是感观检查,包括尺量、称重、敲击;其次检查质量证明文件,包括质量合格证、检测报告等,质量证明文件要纳入工程技术文档;检验工作应有施工单位和监理工程师参加,并经监理工程师确认,检验结论要有书面记录。
三、桥架、管路安装3.1、桥架安装应符合下列规定:(文后附桥架及桥架和金属管安装示意图)3.1.1桥架切割和开孔断面处,应采取防腐措施;3.1.2桥架应平整、无扭曲变形,内壁无毛刺,各种附件应安装齐备,紧固件的螺母应在桥架外侧,桥架接口应平直、严密,盖板应齐全平整;3.1.3桥架经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处应设置补偿装置,保护地线和桥架内线缆应留补偿余量。
直线段每超过50米设置20mm-30mm的伸缩缝;3.1.4桥架与盒、箱、柜连接处应采用抱脚和翻边连接,并应用螺丝固定,末端应封堵;3.1.5水平桥架底部与地面垂直距离不应小于2.2m,顶部距楼板不应小于0.3m,与梁的距离不应小于0.05m,桥架与电力电缆间距不宜小于0.5m;3.1.6桥架与各种管道平行和交叉时,其最小净距应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303-2002第12.2.1-2的规定;3.1.7敷设在竖井内和穿越不同防火分区的桥架及管路孔洞,应有防火封堵;3.1.8弯头、三通等配件,宜采用桥架生产厂家制作的成品,不宜在现场加工制作;3.2、支吊架安装应符合下列规定:3.2.1支吊架安装直线段间距宜为1.5~2.0m,同一直线段上的支吊架间距应均匀;3.2.2在桥架端口、分支、转弯处不大于0.5m内,应安装支吊架;3.2.3支吊架应平直且无明显扭曲,焊接应牢固且无显著变形、焊缝应均匀平整,切口处应无卷边、毛刺;3.2.4支吊架采用膨胀螺栓连接时固定应牢固,且应配装弹簧垫圈;3.2.5支吊架应做防腐处理;3.2.6支吊架一般采用通丝吊杆或角钢制作。
