煤矿井下探放水套管安装工作

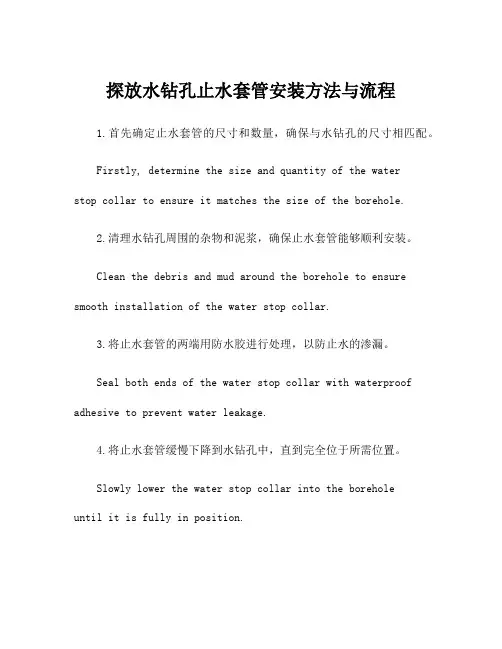

探放水钻孔止水套管安装方法与流程
探放水钻孔止水套管安装方法与流程1.首先确定止水套管的尺寸和数量，确保与水钻孔的尺寸相匹配。
Firstly, determine the size and quantity of the waterstop collar to ensure it matches the size of the borehole.2.清理水钻孔周围的杂物和泥浆，确保止水套管能够顺利安装。
Clean the debris and mud around the borehole to ensure smooth installation of the water stop collar.3.将止水套管的两端用防水胶进行处理，以防止水的渗漏。
Seal both ends of the water stop collar with waterproof adhesive to prevent water leakage.4.将止水套管缓慢下降到水钻孔中，直到完全位于所需位置。
Slowly lower the water stop collar into the boreholeuntil it is fully in position.5.使用橡胶锤小心敲击止水套管，使其与水钻孔之间形成紧密的连接。
Carefully tap the water stop collar with a rubber hammerto create a tight connection between the collar and the borehole.6.检查止水套管是否平整、垂直，并且与钻孔壁面贴合紧密。
Check that the water stop collar is flat, vertical, and snug against the borehole wall.7.根据需要，使用扳手或其他工具对止水套管进行调整，确保其紧密安装在位。
井下探放水操作规程
井下探放水操作规程〔一〕、一般规定1、井下探放水工必须具备钻探技术基本知识，或经专门培训，经过考核并有合格证，方可上岗作业。
2、参加施工的人员必须遵守下井须知，在有水与瓦斯特别威胁的矿区，必须熟知预防灾害的措施和井下避灾路线。
3、井下探放水工程施工前，必须认真了解该工程制定的目的、任务、施工方法与质量要求。
一台钻机组人员的配置不得少于3人。
〔二〕、探放水设备安装：1、设备安装应遵守以下程序和要求：〔1〕、钻机安装前要清除浮煤、矸石，整平底板，设置地梁木，选择适当位置安放钻机。
〔2〕、钻机主轴中心线对准钻孔位置，摆正钻机架，机座与地梁木之间用螺栓连接，固定于基台木上，打上立柱。
〔3〕、垂向钻孔必须挑顶作钻窝，安装天轮时应设置安全挡板。
〔4〕、钻机立轴、天轮前缘切点与钻孔必须在一条中心线上，立轴角度必须与钻孔制定一致。
2、井下钻场应坚持整洁，钻杆用木架要垫起、排放整齐。
3、井下钻场必须具备的安全设施及条件：〔1〕、在上山工作面或独头巷道探水时，应有安全躲避硐室及安全撤离措施。
〔2〕、井下钻场应设专用。
〔3〕、放水前要疏通事先挖好的水沟。
〔4〕、探水人员应备有自救器。
〔5〕、工作面人员进入钻场必须首先检查钻场四周的支架、顶板、工作面及两帮的安全状况是否优良，如有不安全因素，不得工作。
4、设备拆卸与运输中必须作到:〔1〕、钻机在车盘上必须捆绑结实，不准超高或超长。
拆下的螺钉等零件，要用有盖的木箱或铁箱装好。
易于丢失的零件，由钻工自带，不得装车。
〔2〕、在拆卸搬运时，设备的气孔、油眼必须堵严，各连接螺栓、螺母、轴座、销子等应装回原处。
装卸设备时，应用专用工具，严禁用锤直接敲打。
〔3〕、井下人工搬运设备时，设备要用绳子系牢，并要轻台轻放，要有专人统一指挥，起落动作一致。
〔三〕、井下钻机运转1、钻机开工前，必须由机〔班〕长亲自检查立轴的方位、倾角是否与制定相符，检查钻机各部件安装是否稳固，并进行试运转。
2、正式开钻前应进行以下检查：〔1〕、操作系统各手把、按钮、仪表是否齐全，灵活可靠。

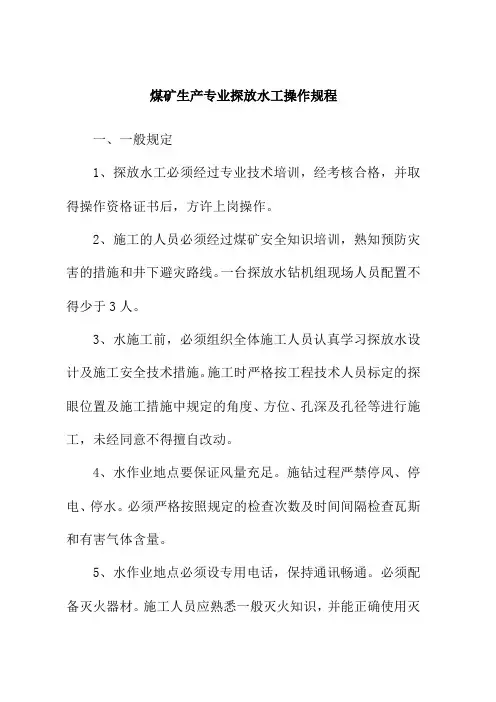

煤矿生产专业探放水工操作规程
煤矿生产专业探放水工操作规程一、一般规定1、探放水工必须经过专业技术培训，经考核合格，并取得操作资格证书后，方许上岗操作。
2、施工的人员必须经过煤矿安全知识培训，熟知预防灾害的措施和井下避灾路线。
一台探放水钻机组现场人员配置不得少于3人。
3、水施工前，必须组织全体施工人员认真学习探放水设计及施工安全技术措施。
施工时严格按工程技术人员标定的探眼位置及施工措施中规定的角度、方位、孔深及孔径等进行施工，未经同意不得擅自改动。
4、水作业地点要保证风量充足。
施钻过程严禁停风、停电、停水。
必须严格按照规定的检查次数及时间间隔检查瓦斯和有害气体含量。
5、水作业地点必须设专用电话，保持通讯畅通。
必须配备灭火器材。
施工人员应熟悉一般灭火知识，并能正确使用灭火器具。
二、探放水设备安装1、安装前必须检查钻场及其周围的安全状况及有害气体含量。
当瓦斯浓度达到或超过1%时，不得进行工作。
2、安装应遵守以下程序和要求（1）安装前要清浮煤、矸石，整平底板，选择适当位置安放钻机。
（2）主轴中心线对准钻孔位置，摆正钻机架，机座使用地锚或专用支撑柱固定。
（3）向钻孔钻机立轴角度必须与钻孔设计一致。
3、井下钻场应保持整洁，钻具码放整齐。
4、井下钻场必须具备的安全措施条件如下：（1）在掘进工作面或独立巷道探水时,应有安全躲避硐室及安全撤离措施。
（2）井下钻场应设专用电话，保持通讯畅通。
（3）工作人员进入钻场必须首先检查钻场周围巷道顶板、两帮等安全情况是否良好，如有不安全因素，不得工作。
（4）探放水人员必须配戴矿灯和自救器，衣襟、袖口、裤脚必须束紧。
（5）放水前要事先疏通挖好的排水沟，配备与探放水量相适应的排水设备。
5、设备拆卸与运输中必须做到以下几点：（1）钻机在车辆上必须捆绑结实，不准超高或超长。
拆下的螺丝等零件，要用有盖的箱子装好。
易于丢失的零件，由钻工自带，不得装车。
（2）在拆卸搬运时，设备的气孔、油眼必须堵严，各连接螺栓、螺母、轴座、销子等应装回原处。
井下探放水管理制度
井下探放水管理制度探放水管理制度为了贯彻执行《矿山安全规程》及公司的探放水相关规定，认真落实“安全第一、预防为主、综合治理”的安全生产方针，有效开展我公司矿井水害防治工作，防止重特大水害事故发生，保障职工生命安全，查清所有采掘进区域内的积水、采空区、陷落柱、褶曲、断层等地质构造。
根据《非煤矿山防治水规定》等法律法规和文件规定，特制定本制度。
一、部门职责1．技术部、地测组负责依据生产采掘衔接计划合理安排“有掘必探”工作；收集各队打钻资料，并根据资料分析得出结论，为做好水文地质预报奠定基础；监督“有掘必探”工作的有效实施；必要时探放水技术人员需现场跟班进行技术指导。
2．生产技术部、地测组负责“有掘必探”工作的组织落实及整体协调工作。
3．供应部门负责配备钻机及相关配件。
4．技术部负责提供工程的相关资料及安全技术措施。
5．安环部负责对"有掘必探"工作的监督检查。
6．探放水队伍按照采、掘工作面作业规程中的探放水设计方案和措施要求进行具体钻探工作，并做好施工记录，若钻探工作不达要求时及时向地测组汇报，以便采取补救措施。
二、探放水规定：1．必须坚持“有掘必探、有采必探、先探后掘、先探后采”的探放水原则。
落实“有疑必停、有险必撤”的措施，采取“防、堵、疏、排、截”的综合治理措施，在进行采掘工作时，都要坚持超前探水。
2．矿井进行新采区开拓或掘进新工作面时，必需提早论证是否需要进行探放水，对需要进行探放水的要进行探放水设计。
探放水设计要符合相关的要求，并经研究批准后方可进行施工。
3．探放水工作要严格按设计进行施工。
对发现的新问题重新制定1措施，并经全体审批人员重新审核，方可执行。
4．探放水前，所有参加探放水人员必需熟知必要的安全措施和避灾路线。
一旦发觉异常，迅速按避灾路线撤出。
5．探水设备在进行探放水时，必须进行检修，以确保其完好。
所有必要的设备、设施必须准备齐全。
6．有毒有害气体检查人员在开始进行探放水功课时，必需检查该处的有害气体，不超限时，方可进行功课。
探放水钻孔止水套管安装方法与流程
探放水钻孔止水套管安装方法与流程水钻孔止水套管是一种用于地基工程中防水的重要材料，它可以有效阻止地下水涌入工程中，确保工程质量。
在地基工程中，水钻孔止水套管的安装是一个重要的工作环节，下面将详细介绍水钻孔止水套管的安装方法与流程。
一、安装前的准备工作1.确定施工图纸：在进行水钻孔止水套管安装前，施工单位需要仔细研究工程设计图纸，了解套管的具体位置、数量、规格和要求等信息。
2.准备材料和设备：根据施工图纸确定的套管规格和数量，准备好相应的套管和安装所需的辅助材料和设备。
3.检查施工现场：施工人员需要对施工现场进行仔细检查，确保施工场地平整、无障碍物，以及通风良好。
二、安装方法与流程1.确定安装位置：根据设计要求和现场实际情况，确定套管的安装位置，并在地面上标记出套管的位置和长度。
2.钻孔：使用水钻机在标记好的位置进行钻孔，钻孔的直径和深度需符合设计要求，并保持孔壁平整。
3.清理孔口：在完成钻孔后，需要清理孔口，将孔内的淤泥、碎石等杂物清理干净，以确保套管的安装质量。
4.安装套管：将预先准备好的套管通过人工或机械设备送入钻孔中，确保套管的长度和位置符合要求，并保持套管的竖直度和平整度。
5.固定套管：在套管安装完成后，需要进行套管的固定工作，一般采用灌浆或注浆的方式将套管周围填充，以增加套管与孔壁的粘结力，确保套管牢固。
6.接头处理：如果套管需要进行接头处理，需要按照要求进行接头处理工作，确保接头的密封性和牢固性。
7.检查验收：完成套管的安装后，需要对安装质量进行检查验收，包括套管的长度、位置、固定情况、接头处理等，确保套管安装质量符合要求。
三、注意事项1.安全第一：在进行水钻孔止水套管安装工作时，施工人员要严格遵守安全操作规程，确保人身安全和设备完好。
2.质量控制：施工单位要严格按照设计要求进行套管安装工作，确保安装质量符合要求。
3.环境保护：在进行施工时要注意保护环境，避免对周围环境造成污染或破坏。

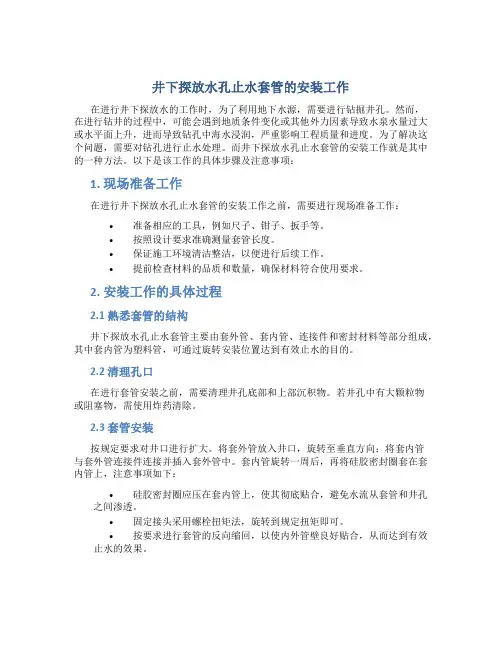

井下探放水孔止水套管的安装工作
井下探放水孔止水套管的安装工作在进行井下探放水的工作时，为了利用地下水源，需要进行钻掘井孔。
然而，在进行钻井的过程中，可能会遇到地质条件变化或其他外力因素导致水泉水量过大或水平面上升，进而导致钻孔中海水浸润，严重影响工程质量和进度。
为了解决这个问题，需要对钻孔进行止水处理。
而井下探放水孔止水套管的安装工作就是其中的一种方法。
以下是该工作的具体步骤及注意事项：1. 现场准备工作在进行井下探放水孔止水套管的安装工作之前，需要进行现场准备工作：•准备相应的工具，例如尺子、钳子、扳手等。
•按照设计要求准确测量套管长度。
•保证施工环境清洁整洁，以便进行后续工作。
•提前检查材料的品质和数量，确保材料符合使用要求。
2. 安装工作的具体过程2.1 熟悉套管的结构井下探放水孔止水套管主要由套外管、套内管、连接件和密封材料等部分组成，其中套内管为塑料管，可通过旋转安装位置达到有效止水的目的。
2.2 清理孔口在进行套管安装之前，需要清理井孔底部和上部沉积物。
若井孔中有大颗粒物或阻塞物，需使用炸药清除。
2.3 套管安装按规定要求对井口进行扩大。
将套外管放入井口，旋转至垂直方向；将套内管与套外管连接件连接并插入套外管中。
套内管旋转一周后，再将硅胶密封圈套在套内管上，注意事项如下：•硅胶密封圈应压在套内管上，使其彻底贴合，避免水流从套管和井孔之间渗透。
•固定接头采用螺栓扭矩法，旋转到规定扭矩即可。
•按要求进行套管的反向缩回，以使内外管壁良好贴合，从而达到有效止水的效果。
3. 安装注意事项在安装井下探放水孔止水套管时，需要注意以下事项：•安装时应严格按照设计要求和规范进行，禁止随意更改数据、尺寸、长度等。
•确保套管与井孔之间无缝贴合，以免发生渗水现象。
•在安装套管时，需要将套内管轻轻旋转，以保证其有效贴合。
•在安装接头时要控制扭矩，不得过度或不足，严格按照要求进行。
•安装时须遵守安全生产规程，严格按照施工手册执行操作。
总之，井下探放水孔止水套管的安装工作需要遵循一定的技术规范和工作流程，以保证施工质量和安全。
井下探放水管理制度
井下探放水管理制度第一条煤矿防治水工作本着为煤矿安全生产服务的原则，坚持“预测预报、有疑必探、先探后掘、先治后采”基本原则。
第二条巷道掘进之前，必须采用钻探、物探等方法查清水文地质条件,提出防范措施，经矿总工程师组织生产、安检科、生产技术科等有关科室审查后，方可进行掘进工作。
第三条工作面回采前，必须采用物探、钻探或巷探等方法查清工作面内断层、陷落柱等情况，防治水部门要写出专门水文地质情况报告，经矿总工程师组织有关科室审查后报旗局，经旗安监局及防治水机构会审批准后方可回采。
发现充水时，必须立即采取可靠的安全措施或留设防水煤柱，否则，不得开采。
第四条沿断层防水煤柱边缘布置的工作面，在煤柱附近开切割眼时,必须先探后掘，随时对防水煤住探查，探查防水煤柱尺寸是否符合设计规定,如不符合规定，按煤柱尺寸要求重新开切割眼。
探查后，所有钻孔必须封孔。
第五条对小窑老空区充水区、充水巷道、导水断层、强含水层、陷落柱、老钻孔等需探放水的地区，都必须确定探水警戒线，并准确地绘制在采掘工作面图上。
开拓掘进工程到达警戒线，并准确地绘制在采掘工程平面图上。
开拓掘进工程到达警戒线时，必须先探后掘，严格掌握钻孔的超前距离，钻进时发现煤岩松软、片帮、来压或钻眼中水压、水量突然增大，顶钻等异常时，必须立即停止钻进，但不得拨出钻杆，要立即向矿调度室汇报，并派人监测水情。
如果发现情况危急时，必须立即撤出所有受水威胁地区的人员，然后采取措施，进行处理。
第六条在安装钻孔探水前，必须遵守下列规定：1.加强钻孔附近的巷道支护，背好帮顶，并在工作面迎头打好坚固的立柱和拦板。
2.清理巷道浮煤，挖好排水沟。
3.在打钻地点或其附近安设专用电话。
4.确定主要探水孔位置时，应由施工技术人员进行标定，负责探放水工作的人员必须亲临现场，共同确定钻孔方位、倾角和钻孔布置数目以及钻进的深度。
5.在预计水压大于LOMPa的地点探水时，应预先固结套管。
套管口应安装闸阀，套管深度必须在探放水设计中规定。
煤矿探放水管理
井下探放水管理规定第一章总则一、为加强公司矿井探放水管理工作，防止和减少水害事故发生，遏制重特大水害事故，保障职工生命和企业财产安全,根据山西省人民政府办公厅《关于印发山西省煤矿老空水害防治工作规定的通知》（晋煤办发[2017]36号文）、《煤矿安全规程》、《煤矿防治水规定》等，结合公司各矿井具体情况，特制定井下探放水管理规定，望各单位在工作中遵照执行。
二、各煤矿水害防治必须坚持“预测预报、探掘分离、有掘必探、先探后掘、先治后采”的原则，采取防、堵、疏、排、截的综合治理措施。
井下探放水工作应执行“物探先行、化探跟进、钻探验证”综合探测手段。
第二章探放水管理要求三、矿长是防治水第一责任人,总工程师是防治水技术负责人。
四、各矿必须建立水害防治中心,配齐专业技术人员、配齐专用探放水设备、建立专门的探放水作业队伍，所有探放水作业人员要经培训合格后持证上岗。
防治水专业技术人员配备,水文地质类型简单和中等的矿井不少于1名，水文地质类型复杂和极复杂的矿井不少于3名。
防治水副总工程师、防治水机构负责人必须有3年以上煤矿防治水工作经历。
防治水专业技术人员必须具有地质、采矿、安全等相关专业全日制院校中专及以上学历，并应每3年至少接受1次技术培训。
矿井专用探放水钻机要配备3台以上，且至少有1台钻井能力在200米以上。
物探设备要配备有坑透和瞬变两种及以上物探设备（公司整体配置亦可)或与有物探资质乙级以上的单位签订技术服务协议开展物探工作。
现场探放水作业人员单班特种作业持证人员不得少于3名。
严禁用煤、岩电钻进行探放水作业.五、采掘工作面遇到有下列情况之一的，必须加强探放水作业。
1.接近水淹或可能积水的井巷、老空或相邻煤矿。
2。
接近含水层、导水断层、暗河、溶洞和导水陷落柱.3。
打开防隔水煤（岩)柱进行放水前。
4。
接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带.5.接近有出水可能的钻孔。
6。
接近水文地质条件复杂的区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贵州天健矿业集团股份有限公司
金沙县高坪乡鑫达煤矿
井下探放水孔止水套管的设计与安装方法
编制：
审核：
总工程师：
矿长：
日期：2019年3月24日
井下探放水孔止水套管的设计与安装方法
煤矿井下探放水是一项常见的工作，根据《煤矿防治水细则》第46条规定，在采掘工作面前方接近老空积水、强含水层、陷落柱以及导水构造时，必须执行“有疑必探，先探后掘”的原则，在预计水压大于0.1MPa的地点探水时，预先固结套管，并安装闸阀。
止水套管应当进行耐压试验，耐压值不得小于预计静水压值的1.5倍，兼做注浆钻孔的，应当由综合注浆终压值确定，并稳
定30min以上。
为了防止我矿井在进行井下探放水作业时，因探
放水孔涌水量突然增大止水套管安装不牢无法及时止水而导致
的淹井、伤人事故，确保矿井财产及矿工生命的安全。
特编制煤矿井下探放水孔止水套管的设计与安装方法。
一、止水套管设计
1、止水套管的设计与加工
止水套管的长度确定后，应选用刚性管材作为止水套管。
我矿41504运输巷探放水止水套管长度取大于10米（见岩层中探
放水钻孔超前距和止水套管长度见附表），为便于井下搬运，每根套管的长度以2．5m～3．0m 为宜，套管之间应用方型扣连接。
为加强套管与孔壁之间的固定强度，使套管位于钻孔的中心部位，应在所下套管外均匀焊接上半圆形的铁球或钢刺。
但焊接点不宜太多，每根套管有5～6个即可。
2、掌握探放水钻孔超前距及止水套管长度的相关事项
探放水钻孔超前距与止水套管的长度应根据《煤矿防治水细则》的规定及探水地点的煤岩性质、水头压力、煤厚、煤岩力学强度以及采（掘）动影响、爆破震动等因素确定。
3、掌握开孔层位及孔径的注意事项
1）必须按《煤矿防治水细则》第48条规定配备相对应长度的套管，因我矿皆是采用Φ75mm进行钻探，故而选用直径108mm套管，管底离孔底约0.2m。
孔口和套管口间的环状空隙用水泥砂浆和速凝剂或树脂药卷封闭密实，其中插入一根细管，用于观察注浆情况。
正常钻进至孔底距孔口垂距达10m时，停止钻进，连接注浆管对钻进段进行注浆，封闭钻孔周围岩层裂隙。
停止注浆时压力不低于1Mpa。
若注浆时不起压，则采取间歇式注浆，直至达到规定压力为止。
钻孔接近采空区积水时，必须提前安装好防喷装置，并做好防喷准备，防止钻进中突然出水失控造成水害事故。
2）止水套管口必须安设有闸阀，并与钻杆密切配合，钻杆在套管内转动，而套管不动，套管内设置轴承，减小钻杆与套管摩擦
阻力。
4、止水套管的安装；
首先将预先准备好的孔口套管按其对接顺序，每两节之间上紧丝扣而后顶入孔内。
在套管与孔壁之间的正上方插入一根3m～4m的小气管(15 mm 的铁管)，用铁丝固定好，在气管口处装一只小闸阀。
其次，当准备工作就序后方可进行第一次封孔。
用锚杆
封孔器对套管与孔壁之间进行封堵，封堵长度约3．5m左右(见附图)。
附图孔口套管安装示意
二、具体配制及操作方法
1、封孔材料：用普硅425或525号水泥及经过筛分粒径不大于2mm 冲洗干净的黄沙。
将水泥和黄沙（灰沙）按配比1：2(体积比)配好。
经过充分混合后加适量的水搅匀，以用手一抓成团状即可。
然后再进行过筛，
将过筛后的灰沙物装入锚杆封孔器内，用高压风打入套管与孔壁之间，由内向外直至孔口。
最后用压风将气管打通，第一次封孔结束。
最后，当初次封孔结束24h后进行二次封孔。
有两种情况：若探放水孔是仰角孔或平孔，在下套管时套管的末端应塞以包有麻布的木锥，二次封孔时用小气管作为压浆管。
2、具体方法是：
将水泥调成比重为1．5～1．8kg/m³ (水灰重量比0.6-1.1)的浆液(只要泵能压人，灰浆应尽量调稠)，用钻机泥浆泵作为动力，将水泥浆通过小气管压人套管与孔壁之间。
待套管内有稀的水泥浆流出后，继续向气管内压人水泥浆，直至有一定压力后停止压浆，关闭气管口闸阀，等待水泥浆凝固。
若探放水孔是俯角孔，则套管的末端不能塞木锥，此时应从套管内压人水泥浆。
待小气管有气水和浓水泥浆跑出时即将小气管口处闸阀关闭，再继续向孔内压人水泥浆，直至有一定的压力后停止注浆，关闭孔口管上的闸阀，等待水泥浆凝固。
三、封孔质量检查
经过二次封孔，待水泥浆凝固3～4d后方可进行扫孔。
扫孔深度超过孔口管长度0.5m～1.0 m时退出钻具，安装孔口闸阀及孔口压力表，通过压力泵向孔内做压水试验。
在孔口水压大于等于设计压力时，孔口套管周围如没有漏(涌)水现象，说明符合要求，否则就要重新注浆加固。
四、施工注意事项
(1)根据《煤矿防治水细则》规定：当水压大于1 MPa时，原则上不得在煤体内直接安装套管探放水，应先改在岩层内钻孔放水降压，然后再在煤层探放水。
在预计水压大于0.1MPa的地点探水时，预先固结套管，并安装闸阀。
(2)如确实需要在煤体内探放高压含水体，应先修筑隔水墙，并预埋套管在墙体外进行探放水。
同时对在墙上预埋的套管及其孔口安全装置进行压力试验，达到设计要求后方准进行探放水。
(3)在节理裂隙发育、岩石松软或破碎地段施工探放水孔时，应对钻孔超前距(段)进行预注浆加固，然后再安装孔口管，以保证孔口止水套管的安装质量。
