盘扣式外脚手架施工方案
盘扣式外脚手架施工方案承插型盘扣式钢管脚手架施工方案编制单位：XXX日期：2016年4月19日一、编制依据及范围编制依据：1.《建筑施工脚手架实用手册》2.《建筑地基基础设计规范》GB-20113.《建筑结构荷载规范》GB-20124.《混凝土结构设计规范》GB-20105.《钢结构设计规范》GB-20036.《建筑施工安全检查标准》59-20117.《建筑施工高处作业安全技术规范》80-918.《建筑施工扣件式钢管脚手架安全技术规范》130-20119.《建筑施工承插盘扣式钢管支架安全技术规范》231-201010.《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)范围：本方案适用于苏州E+H厂房盘扣式外脚手架的施工。
二、工程概况苏州E+H厂房位于苏州市工业园区，建筑面积为4000平方米，建筑高度为20米。
外立面采用幕墙结构，需搭设盘扣式外脚手架进行施工。
三、盘扣式支架设计概要盘扣式外脚手架的设计应满足以下要求：1.所有构件应符合设计要求和国家标准。
2.架体应具有足够的强度和刚度，以满足施工和使用的要求。
3.架体应具有良好的稳定性，不得出现倾斜、摇晃等现象。
4.搭设和拆除方便、快捷、安全。
四、施工准备1.确定施工方案，制定施工计划和安全生产计划。
2.选派专业技术人员进行现场勘测和设计。
3.采购符合标准要求的材料和配件。
4.做好现场安全防护措施，保证施工安全。
五、盘扣式架体施工的质量管理1.所有材料和配件应符合国家标准和设计要求。
2.架体的搭设应满足设计要求和施工图纸要求。
3.架体的拆除应按照规定程序进行，不得损坏构件和配件。
4.完成施工后，应进行质量检查和验收，确保质量合格。
六、盘扣式架体施工的安全管理与维护1.施工过程中，应加强现场安全管理，确保施工人员安全。
2.施工结束后，应对架体进行检查和维护，确保架体安全可靠。
七、盘扣式外脚手架搭设流程1.搭设立杆和横杆。
2.安装斜杆和斜撑。
承插型盘扣式脚手架工程施工方案
承插型盘扣式脚手架工程施工组织设计方案1.编制依据和原则31.1编制依据31.2准备周长32.项目概述33.施工组织和管理组织34.建设周期和资源配置54.1建设周期54.2施工队伍部署及任务分工54.3施工资源的配置64.3.1施工劳动力配置6建筑材料6施工设备115.建设方案125.1插座式扣件脚手架施工流程125.2插座式扣件式脚手架搭设设施工12施工准备12施工方法135.2.2.1承插扣件式钢管支架的安装方法和要求135.2.2.2承插扣钢管支架的应用14该方案在5.2.2.3的施工方法概述145.2.2.4的脚手架拆除166.质量标准和质量保证体系186.1质量保证措施186.1.1扣件式脚手架的出厂材料18材料检验能力186.1.3操作层脚手板的检查要求186.1.4进货检验和验收196.1.5分阶段检查和验收196.1.6工作架质量控制要点197.支撑架施工安全措施197.1安全教育197.2出示证件207.3框架结构207.4脚手架的拆除208.安全文明施工218.1安全预防措施218.2安全技术措施228.3施工安全保证体系22安全管理组织机构228.3.2安全保证措施229.应急预案239.1目的239.2组织和职责249.3应急物资249.4坠落事故的应急措施249.5触电事故的应急措施2510.附加25插座式扣件脚手架施工方案1.编制依据和原则1.1编制依据(1)国家法律、法规和地方政策。
(2)新建铁路桥梁工程施工图和总图应与其他设计文件相结合。
(3)《客货铁路桥涵工程施工技术指南》(TZ203-2008)。
(4)《铁路工程基本作业施工安全技术规范》(TB10301-2009)、《铁路桥涵工程施工安全技术规范》(TB10303-2009)、《建筑施工承插式钢管支架安全技术规范》(JGJ231-2010)、《建筑施工扣件式钢管脚手架安全技术规范》(JJ 1330)(5)铁路局、建设指挥部、监理单位的相关文件和要求。
承插形盘扣式脚手架专项施工方案编制
承插形盘扣式脚手架专项施工方案编制承插型盘扣式钢管脚手架是具有自锁工程的直插式新型钢管脚手架，与传统扣件式悬挑外架相比，在搭拆效率、可靠性、安全性、节约成本及节能环保方面有明显提高。
尤其在超过一定规模的危大工程应用更为广泛。
一、超危大工程判别1、文件要求2018年3月8日住建部下发《危险性较大的分部分项工程安全管理规定》（建设部37号令）。
该文件自2018年6月1日期开始实施。
1.1模板工程超危大判别标准1.2举例说明危险性分析过程危险性分析计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《危险性较大的分部分项工程安全管理规定》建办质(2018)31号文6、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文查看更多内容1.2.1信息参数（1）模板支架搭设高度H：9m≥8m（2）模板支架搭设跨度B：20m≥18m（3）施工总荷载：活载控制时荷载组合S1=1.2(G1k+G2k×a+G3k×a)+1.4Q1k=1.2×(0.9+24×0.3+1.1×0.3)+1.4×2.5=13.616 kN/m2恒载控制时荷载组合S2=1.35(G1k+G2k×a+G3k×a)+1.4×0.7Q1k=1.35×(0.9+24×0.3+1.1×0.3)+1.4×0.7×2.5=13.83 kN/m2两者取大值，即施工总荷载S=max[S1，S2]=13.83 kN/m2<15 kN/m2 （4）集中线荷载：活载控制时荷载组合S1=b[1.2(G1k+ G2k×h+ G3k×h)+1.4Q1k]=0.6×[1.2×(0.9+24×1.6+1.5×1.6)+1.4×2.5]=32.124 kN/m恒载控制时荷载组合S2=b[1.35(G1k+ G2k×h+ G3k×h)+1.4×0.7Q1k]=0.6×[1.35×(0.9+24×1.6+1.5×1.6)+1.4×0.7×2.5]=35.247 kN/m两者取大值，即集中线荷载S=max[S1，S2]=35.247 kN/m ≥20 kN/m综上可知，根据住房城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知建办质(2018) 31号，此模板工程属"超过一定规模的危险性较大的分部分项工程范围"，条文规定：施工单位应当组织专家对专项方案进行论证。

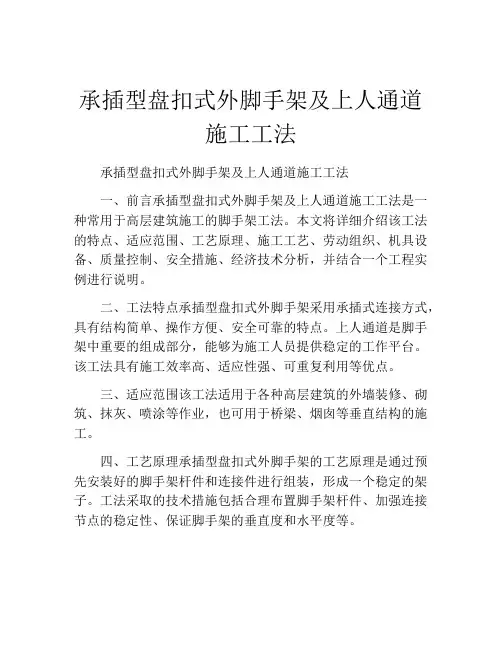

承插型盘扣式外脚手架及上人通道施工工法(2)
承插型盘扣式外脚手架及上人通道施工工法承插型盘扣式外脚手架及上人通道施工工法一、前言承插型盘扣式外脚手架及上人通道施工工法是一种常用于高层建筑施工的脚手架工法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并结合一个工程实例进行说明。
二、工法特点承插型盘扣式外脚手架采用承插式连接方式，具有结构简单、操作方便、安全可靠的特点。
上人通道是脚手架中重要的组成部分，能够为施工人员提供稳定的工作平台。
该工法具有施工效率高、适应性强、可重复利用等优点。
三、适应范围该工法适用于各种高层建筑的外墙装修、砌筑、抹灰、喷涂等作业，也可用于桥梁、烟囱等垂直结构的施工。
四、工艺原理承插型盘扣式外脚手架的工艺原理是通过预先安装好的脚手架杆件和连接件进行组装，形成一个稳定的架子。
工法采取的技术措施包括合理布置脚手架杆件、加强连接节点的稳定性、保证脚手架的垂直度和水平度等。
五、施工工艺施工工艺分为搭设阶段和拆除阶段。
搭设阶段包括地基处理、基础架设、立杆架设、横杆架设等；拆除阶段则是根据工程进展逆向拆除脚手架。
六、劳动组织劳动组织包括施工人员的分工、协调和配合。
根据施工进程和工人技能，合理安排施工流程，进行必要的技术培训和安全教育。
七、机具设备机具设备包括脚手架连接件、脚手架杆件、工具等。
脚手架连接件包括承插式连接件、转角连接件等，脚手架杆件包括立杆、横杆、斜杆等。
根据工程需要，选用适当的机具设备进行施工。
八、质量控制质量控制包括施工方案的编制、施工过程中的监控和检查，以及施工质量的评估和验收等。
通过严格的质量控制措施，确保施工过程和施工结果符合设计要求。
九、安全措施安全措施包括施工人员的安全教育、安全设施的设置和施工过程中的安全监控等。
为了确保施工安全，需要对脚手架进行稳固性检查、加装安全网、设置防护栏杆等。
十、经济技术分析经济技术分析包括施工周期、施工成本和使用寿命的评估和比较。

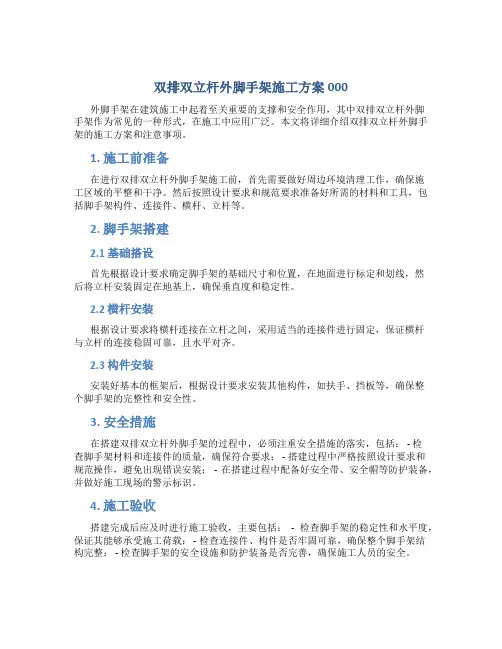

双排双立杆外脚手架施工方案000
双排双立杆外脚手架施工方案000外脚手架在建筑施工中起着至关重要的支撑和安全作用，其中双排双立杆外脚手架作为常见的一种形式，在施工中应用广泛。
本文将详细介绍双排双立杆外脚手架的施工方案和注意事项。
1. 施工前准备在进行双排双立杆外脚手架施工前，首先需要做好周边环境清理工作，确保施工区域的平整和干净。
然后按照设计要求和规范要求准备好所需的材料和工具，包括脚手架构件、连接件、横杆、立杆等。
2. 脚手架搭建2.1 基础搭设首先根据设计要求确定脚手架的基础尺寸和位置，在地面进行标定和划线，然后将立杆安装固定在地基上，确保垂直度和稳定性。
2.2 横杆安装根据设计要求将横杆连接在立杆之间，采用适当的连接件进行固定，保证横杆与立杆的连接稳固可靠，且水平对齐。
2.3 构件安装安装好基本的框架后，根据设计要求安装其他构件，如扶手、挡板等，确保整个脚手架的完整性和安全性。
3. 安全措施在搭建双排双立杆外脚手架的过程中，必须注重安全措施的落实，包括： - 检查脚手架材料和连接件的质量，确保符合要求； - 搭建过程中严格按照设计要求和规范操作，避免出现错误安装； - 在搭建过程中配备好安全带、安全帽等防护装备，并做好施工现场的警示标识。
4. 施工验收搭建完成后应及时进行施工验收，主要包括：- 检查脚手架的稳定性和水平度，保证其能够承受施工荷载； - 检查连接件、构件是否牢固可靠，确保整个脚手架结构完整； - 检查脚手架的安全设施和防护装备是否完善，确保施工人员的安全。
5. 施工结束施工完成后，需及时清理施工现场，彻底拆除脚手架，并对材料和工具进行妥善保管和整理，以保证再次使用时的安全性。
在双排双立杆外脚手架施工中，严格按照规范要求和安全措施操作，是保障施工质量和安全的关键。
只有在严谨细致的操作下，才能确保外脚手架的稳定性和可靠性，有效保障施工人员的安全。
外墙承插型盘扣式钢管脚手架施工工法
外墙承插型盘扣式钢管脚手架施工工法徐浩程江苏南通二建集团东田建设工程有限公司215100［摘要］：我国外墙脚手架发展至今，扣件式钢管脚手架是运用最广泛的，但在装拆、可靠性、安全性、经济性上存在着不足。
经过我公司实践应用的外墙承插型盘扣式钢管脚手架，具有装拆方便、搭建灵活、外观形象好、节能环保等特点。
同时形成了外墙脚手架新颖的施工工法.由于与传统的扣件式外架相比,在装拆速度、可靠性、安全性、节省人工及节能环保上效果明显，故有明显的社会效益和经济效益。
本工法适用于落地式和悬挑式两种外架形式的施工。
本工法中第4章“施工工艺流程及操作要点"和第5章“材料及设备”的部分内容按悬挑式外架进行介绍,无特别说明的落地式和悬挑式均适用.［关键词]：工法特点、外墙脚手架、承插型盘扣式、效益分析、应用实例。
1.工法特点特殊设计的插盘及锁紧结构.接头设计时考虑到自重力的作用，使接头具有可靠的双向自锁能力，作用在横杆上的荷载通过盘扣传递给立杆，承插型盘扣具有很强的抗剪能力，和传统的扣件相比可靠性更高。
多向连接使得架体搭建灵活，人工搭建效率更高。
承插型盘扣式外架整体性好。
无零散配件，锁紧结构可保证脚手架的稳定性。
如果只有一名工人，一把铁锤，也可实现搭建。
极高的搭建和拆除效率。
整个架体采用模数化设计,构造简单,装拆简便、快速,很少有螺栓作业和零散扣件的丢损。
在装拆过程中，工人用一把铁锤便可完成全部作业.承插型盘扣式外架使用寿命比传统扣件式外架高很多，一般可用10年以上。
构件经碰耐磕，观感质量优，且无需刷漆，节能环保.2.适用范围适用于建筑工程结构施工外防护和装修。
3.工艺原理采用立杆、横杆、斜拉杆、可调底托等构件构成。
立杆采用套管承插连接，横杆和斜拉杆采用杆端和接头卡入立杆连接插盘，用楔形插销连接，并按规定设置连墙点,形成几何不变的结构体系,在其上铺设挂扣式压型钢板，外侧挂安全网封闭，以供结构施工外保护和装修使用。
盘扣式外脚手架施工方案
盘扣式外脚手架施工方案
一、脚手架搭设前的准备工作
1.确定搭设位置：根据施工需要确定脚手架的搭建位置，并进行测量标高，确保搭建位置的平整度和垂直度。
2.材料准备：准备所需的脚手架材料，包括钢管、钢板、连接件、立杆、水平杆等，并进行检查合格。
二、脚手架搭设步骤
1.立杆安装：根据施工需要，将立杆按照规定位置进行固定，确保立杆的稳定性和垂直度。
2.撑杆安装：将撑杆按照规定位置连接到立杆上，可以使用连接件进行固定。
3.横杆安装：将横杆连接到立杆和撑杆上，使用连接件进行固定，确保横杆的稳定性和水平度。
4.斜杆安装：根据施工需要，将斜杆按照规定位置安装，连接到立杆和横杆上，并使用连接件进行固定。
5.扎钢板：将钢板按照规定位置放置在横杆上，并使用夹持器进行固定，确保钢板的平整度和稳定性。
6.按层搭设：按照上述步骤，逐层搭设脚手架，确保每层的搭设质量和稳定性。
7.连接检查：最后对整个脚手架的连接件进行检查，确保连接牢固，无松动现象。
三、脚手架使用和拆除
1.使用规范：在使用脚手架时，操作人员应按照规范操作，并注意自身安全。
禁止从脚手架上抛物，不得超负荷使用脚手架。
2.定期检查：使用脚手架期间，应定期进行检查，确保脚手架的稳定性和安全性，若有松动现象及时进行处理。
3.拆除脚手架：在施工完成后，按照从顶层往下的顺序进行拆除，注意安全，防止坠落、垮塌等事故发生。
总结：。
盘扣式外脚手架施工方案
盘扣式外脚手架施工方案承插型盘扣式钢管脚手架专项施工方案批准：审核：编制：编制单位：江苏南通二建集团有限公司日期：2016-04-19盘扣式外脚手架施工方案目录一、编制依据及范围 (3)二、工程概况 (4)三、盘扣式支架设计概要 (8)四、施工准备 (12)五、盘扣式架体施工的质量管理 (14)六、盘扣式架体施工的安全管理与维护 (16)七、盘扣式外脚手架搭设流程 (21)八、应急救援预案 (25)后附苏州E+H厂房计算书一、编制依据及范围1.1编制依据1、《建筑施工脚手架实用手册》2、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《钢结构设计规范》GB50017-20036、《建筑施工安全检查标准》JGJ59-20117、《建筑施工高处作业安全技术规范》JGJ80-918、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20119、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ231-201010、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)11、《建设工程安全生产管理条例》国务院令第393号12、本工程设计图纸13、本工程施工组织设计1.2编制说明（1）编制范围本方案编制针对于苏州E+H厂房项目盘扣式外脚手架搭设施工。
（2）编制原则⏹确保工期原则；⏹合理优化、优质高效的原则；⏹安全第一的原则；⏹坚持技术先进性，科学合理性，经济适用性相结合及实事求是的原则；⏹尊重工程所在地人民的生产、生活习惯，一切听从、服务于业主；⏹实施项目法管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。
二、工程概况2.1项目总概况本工程为苏州E+H厂房项目盘扣式外脚手架项目。
2.2结构概况结构屋面高度16m长212.8m处，单个立杆由9根2.0m立杆或8根2.0m 加2根1.0m立杆交错搭接而成，可调底座露出部分高度为250mm。
