杂散电流测定杂散电流是采用电力起爆法爆破工作中引起电雷管早爆事故的主要原因之一，为了确保爆破作业安全，预防和控制杂散电流的危害，本标准规定了杂散电流的测定方法。
本标准由中华人民共和国国家经贸委提出。
本标准负责起草单位：冶金工业部安全环保研究院。
本标准参加起草单位：湖南湘西矿山电子仪器厂。
本标准主要起草人：彭剑文、张其中、李晓飞、王红汉、胡廷剑、刘学军。
1 范围本标准规定了矿山杂散电流的测定方法及杂散电流测定仪的技术性能要求。
本标准适用于测定矿山及类似场所的杂散电流。
本标准不适用于测定有瓦斯爆炸危险场所的杂散电流。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4942.2—1993 低压电气外壳防护等级（eqvIEC 947—1：1988）GB/T 12173—1990 矿用一般型电气设备（neq FOCT 24754：1981）3 定义本标准采用下列定义。
3.1 杂散电流 stray current存在于动力和照明电网之外的杂乱无章的电流。
3.2 直流杂散电流 direct stray current存在于动力和照明电网之外的呈直流状态的杂散电流。
3.3 交流杂散电流 alternating stray current存在于动力和照明电网之外的呈交流状态的杂散电流。
3.4 测量探针 probe指如图1所示的测量探针，铜针的一端焊有尖锐硬质合金，导线与接线片及铜针的尾端焊接牢固，导线为单芯RV1.0绝缘软线，长2m。
4 杂散电流的测定4.1 杂散电流测定仪的设计要求javascript:if(this.width>screen.width-333)this.width=screen.width-333"border=0>图1 测量探针4.1.1 杂散电流测定仪应符合GB/T 12173及GB/T 4942.2的要求。
杂散电流管理制度(煤矿)
杂散电流管理制度（煤矿）
一、技术措施
(1)隔绝：对外界导入的杂散电流要采用隔离措施。
(2)旁路连通：如果已经知道或怀疑管线上存在杂散电流，就可以在事先断开的法兰处跨接一条导线，给杂散电流开通一条旁路。
为了有效起见，电气连通必须是低电阻的，使导线与管线的接触电阻越小越好。
(3)及时调整电网用电负荷，使之三相用电平衡，消除工作接地极处不平衡电流。
二、管理措施
(1)矿井杂散电流的管理,按《煤矿井下牵引网络杂散电流防治技术规范》(MT670--1997)执行。
(2)对易产生杂散电流场所每周进行一次普查，并消除火花放电间隙。
(3)建立健全管理制度，对易产生杂散电流的危险场所严格管理。
(4)对职工进行有关防止杂散电流火灾事故的安全教育。
三、测定周期
(1)每月用携带式杂散电流测试仪测试一次井下杂散电流。
(2)架线的漏泄电流值可每季度测试一次。
如发现漏泄电流变化较大时，应加强观测，根据具体情况，调整测定周期。
(3)有架线运输巷道的轨道接缝电阻值，根据情况，定期
测试。
腐蚀-需要注意的事项
六注意事项1. 架空管道易受大气腐蚀：大气中含有水蒸气会在金属表面冷凝形成水膜，这种水膜由于溶解了空气中的气体及其他杂质，可起到电解液的作用，使金属表面发生电化学腐蚀。
影响大气腐蚀的自然因素除污染物外，还有气候条件。
在非潮湿环境中，很多污染物几乎没有腐蚀效应。
假如相对湿度超过80％，腐蚀速度会迅速上升。
因此，敷设在地沟中的管道或潮湿环境的架空管道表面极易锈蚀。
（在干燥的环境中易产生电荷，在潮湿环境中不易产生静电荷，正好可以水蒸气对管道的腐蚀）2. 土壤或水环境中的管道，则易受土壤腐蚀、细菌腐蚀和杂散电流腐蚀。
流散于大地中的电流对管道产生的腐蚀，又名干扰腐蚀，是一种外界因素引起的电化学腐蚀。
管道腐蚀部位由外部电流的极性和大小决定，其作用类似电解。
杂散电流从原油管道受电气化铁路的杂散电流腐蚀在建成后约4个月即遭电流腐蚀穿孔。
交流电引起的腐蚀是在管道沿高压输电线敷设时，因电磁耦合在管道上感应的交流电所造成的，对人体和设备均有危害。
3. 杂散电流杂散电流是指在非指定回路中流动的电流。
杂散电流流出部位，管道以铁离子的形式溶入周围介质中，因而管道造成腐蚀可以通过测量管道电位变化与历史数据比较来判断是否受杂散电流的影响。
杂散电流在进入管道时，管地电位为负，这时的电流对管道起到一定程度的保护作用；但当杂散电流在靠近杂散电流源负极时，管地电位变为正，此时的杂散电流不再对管道其保护作用，转而加速埋地管道的腐蚀。
在靠近杂散电流源的部位，管道的铁原子失去电子而变成自由移动的离子，溶解到土壤中。
自然电位腐蚀的腐蚀电位很低，在没有杂散电流时腐蚀电池两级电位差仅0.65V左右，杂散电流存在时，管到的电位可达8~9V。
（总结：当管壁带负电荷时，管地电位为负，管道接地时，电子泄流入大地，电流方向为从大地流入管道，对管道有保护作用；但当管壁带正电荷时，管地电位为正，接地后大地中的电子流入管道中和正电荷，或管道中的铁原子失去电子进入溶液，此时电流的方向从管道到大地）（思考：当管壁带正电荷时，如果对管道造成腐蚀的话，需要接地还是不接地呢？？？）对埋地管道产生腐蚀的电流主要包含交流和直流杂散电流：交流杂散电流腐蚀是由于埋地管道附近有高压线，其产生的感应电流会对电化学反应产生的腐蚀作用进行叠加，虽然它对管道腐蚀作用小，但是因其作用点较为集中，因而破坏作用较大。
地下输水管道杂散电流的测试及分析
Ｍ ｅ ｓ ｒ ｍｅ ｔｏ ａ ｕ ｅ ｎ ｆＳｔａ Ｍ ｒ ｅ ｔｆ ｒ Ｕｎ ｅ ｇ ｏ ｎ Ｗ ａ ｅ ｒｙ Ｌ ｒｎ ｏ ｄ ｒｒ ｕ ｄ ｔｒＰｉ ｅｉ ｅ ｐｌ ｎ
Ｙ Ｎ Ｔｎ － ｎ ，Ｌ ｈ －ｉ ， Ｎ ｕ － ｌ ， ＵＱｉ－ ｅ Ａ ｉｇｊ ＩＳ ｕｙｎ ＷＡ Ｇ Ｙ ｎ ａｌ Ｄ ｌ ｕｊ ２ ｉ
ｍ ａｕｅ ．ｈ ｅｓｒｄｄｔ ｄｍｏ ｔ ｔ ａ ｉ ｅ ｅ ｎｅ０ ｒｙＣｒ ｅｔｓｔ ａｏ １ ￥ｉｔ ｃｕｅｂｕｅ ｔ ｌ ｅｓｒｄ Ｔ ｅｍ ａｕｅ ａ ｅ ｓ ｒ ｅ ｔ ｔｎ ｆ Ｉ ｏ ｆ ｔ ｌｒ ｔ ｉ ｈ ｍ ｊｒ￣ ｏ ａｓ ｒｉ ｓ ｅ ａ ｓａ ｄ ｈ ｔ ｅ ｉ ｓａ ｌ＇ ｌ ｅ ｒ ａ １ｏ ｄ ｅ
产生的原因 。
表 ２ 阀门井处管地 电位数据统计值 （ ｖ
２ 测
试
在杂散 电流干扰 中 ， 管道附近的电位梯 度大小和一定时间 范 围 内的管地 电位 的变化 ， 以反映出杂散电流的干扰程度 。对 厂 可 区中心 主干道 的生活水管 （Ｈ） Ｓ 和生产水 管 （ｓ 的部分 阀门井附 ｓ） 近的电位梯度 、 地 电位进 行 了测 试 ：同时 还用 Ｓ Ｍ 智能 杂散 管 Ｃ 电流测试仪对管道的杂散电流进 行 了测试。
杂散电流测试仪注意事项
杂散电流测试仪注意事项1.安全操作：在进行杂散电流测试之前，确保测试环境安全。
使用绝缘手套和绝缘胶鞋等个人防护装备，避免触电危险。
2.设备准备：确认杂散电流测试仪的正常工作状态，检查仪器是否有损坏或松动的情况。
确认测试仪器的电源电压和电流是否符合工作要求。
3.测试前准备：在测试之前，需要对被测试设备进行准备，如断开电源、拆下设备上的所有电源和信号连接，使被测试设备处于断开电源状态。
4.测试参数设置：根据被测试设备的情况，设置合适的测试参数，如测试电流范围、采样时间等。
确保测试参数与被测试设备的工作条件匹配。
5.测试位置选择：根据被测试设备的结构和工作原理，选择合适的测试位置。
测试位置应尽量靠近被测试设备的电源和信号输入端，以便更准确地测量杂散电流。
避免在触电危险区域进行测试。
6.测试过程注意事项：在进行杂散电流测试时，应减少外界环境干扰。
确保测试仪器的连接线路正确连接，避免信号干扰。
同时，在测试过程中注意观察仪器的显示情况，当出现异常情况时及时处理。
7.测试记录与分析：进行杂散电流测试时，需记录测试结果和相关参数。
测试记录可用于后续数据分析和对被测试设备的优化改进。
根据测试结果分析杂散电流的源头及其产生原因，提供相应的改善措施。
8.整理设备：测试结束后，需整理好测试设备和连接线路，并将仪器存放在干燥、通风和安全的地方，避免损坏。
总之，使用杂散电流测试仪时需要注意安全操作、设备准备、测试前准备、测试参数设置、测试位置选择、测试过程注意事项、测试记录与分析、整理设备以及保养与维修等各方面的注意事项。
遵循这些注意事项可以保证测试的准确性，同时确保操作的安全性和仪器的可靠性。

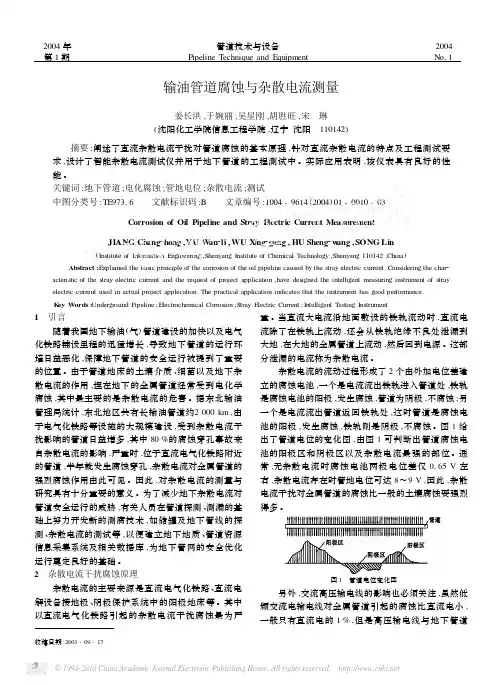

输油管道腐蚀与杂散电流测量
