容积式换热器技术标准
容积式热水器技术标准
一、项目概述1.1本工程选用单台输出功率小于100kw的冷凝式容积燃气炉多台（由投标方二次深化选型），供综合楼生活热水使用。
1.2本项目生活热水由设在地下一层热水机房内冷凝容积式热水炉供给，设两个热水机房，分区供给热水。
热水（60℃）用水量：最大小时热水量16.17m³/h。
设计小时耗热量：1200KW1.3招标方提供生活热水相关电子版图纸。
二、招标范围及内容2.1 招标范围：冷凝容积式燃气热水器设备采购及安装二次深化设计、采购、安装施工等全系统及配套配件等全部内容。
2.2招标内容：（包括但不限于如下内容）1）根据相关设计图纸和设计要求对生活热水系统进行二次深化设计；2）燃气热水器设备及运输至施工现场指定地点；3）投标报价包括：设备本体安装；设备排烟系统；设备接口与生活热水管线的连接、机房内配电箱至用电设备之间的电气连接、调试、测试的费用；设备控制系统的连接、调试费用；质量保证期内的保修费用。
4）协助招标人办理相关特种设备报验使用手续；提供后期管理人员培训和技术支持。
5）本工程为交钥匙工程，招标人负责设备安装区域的腾空，天然气管线至设备预留的安装接口；投标人负责全部设备的供货、安装及与原有系统（干管）的连接（在机房范围内碰口）、整体调试、运行。
6）生活热水系统试运行1个月，运行平稳后移交招标人。
2.3招标范围不包含：热水机房内土建工程、消防工程、燃气工程、采暖支管及暖气片的安装、集水坑内污水泵等。
2.4 技术要求2.4.1设备参数要求1）热水器类型、规格及数量：单台输出功率小于100kw的冷凝式容积燃气炉多台（由投标方二次深化选型）2）热水器型式：冷凝式容积燃气热水器。
3）主要技术性能及参数单台额定供热量：kw（由投标方二次深化选型）额定出口/进口水温（℃）：60/55℃额定工作压力：1.0Mpa额定热效率：100 %以上(以相关行业机构的检测报告为准)适用燃料：天然气（北京地区热值8400kcal/Nm3）设计电功率（单台额定）：kw/220v（由投标方二次深化选型）燃烧方式：预混式燃烧，天然气额定压力2000Pa热交换器型式：冷凝螺旋式换热器点火方式：电子热表面点火锅炉烟气排放：符合大气污染排放标准排烟温度：低于100℃2.4.2技术要求1）按照但不限于以下所列的中国所制定的标准和规范进行设计、制造、安装和承压试验。

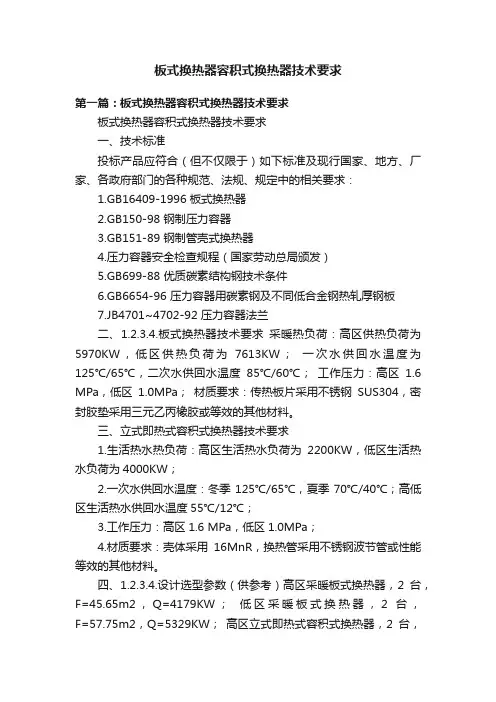

板式换热器容积式换热器技术要求
板式换热器容积式换热器技术要求第一篇：板式换热器容积式换热器技术要求板式换热器容积式换热器技术要求一、技术标准投标产品应符合（但不仅限于）如下标准及现行国家、地方、厂家、各政府部门的各种规范、法规、规定中的相关要求：1.GB16409-1996 板式换热器2.GB150-98 钢制压力容器3.GB151-89 钢制管壳式换热器4.压力容器安全检查规程（国家劳动总局颁发）5.GB699-88 优质碳素结构钢技术条件6.GB6654-96 压力容器用碳素钢及不同低合金钢热轧厚钢板7.JB4701~4702-92 压力容器法兰二、1.2.3.4.板式换热器技术要求采暖热负荷：高区供热负荷为5970KW，低区供热负荷为7613KW；一次水供回水温度为125℃/65℃，二次水供回水温度85℃/60℃；工作压力：高区1.6 MPa，低区1.0MPa；材质要求：传热板片采用不锈钢SUS304，密封胶垫采用三元乙丙橡胶或等效的其他材料。
三、立式即热式容积式换热器技术要求1.生活热水热负荷：高区生活热水负荷为2200KW，低区生活热水负荷为4000KW；2.一次水供回水温度：冬季125℃/65℃，夏季70℃/40℃；高低区生活热水供回水温度55℃/12℃；3.工作压力：高区1.6 MPa，低区1.0MPa；4.材质要求：壳体采用16MnR，换热管采用不锈钢波节管或性能等效的其他材料。
四、1.2.3.4.设计选型参数（供参考）高区采暖板式换热器，2台，F=45.65m2，Q=4179KW；低区采暖板式换热器，2台，F=57.75m2，Q=5329KW；高区立式即热式容积式换热器，2台，F=46m2，V=5m3；低区立式即热式容积式换热器，3台，F=46m2，V=5m3；五、其他要求1.换热器的设计和制造采用的零件、标准件等均应按照国家标准和相关部标验收；2.供方应向需方提供有关换热器试验报告和完整的质量保证书；3.需提供选型报告，并提供换热器各组件的材质；4.供方提供的产品需确保能满足安装使用要求并能通过热力集团有关部门的验收。
容积式换热器安全操作规定
容积式换热器安全操作规定容积式换热器是一种广泛应用于化工、石油、冶金等行业的设备，其作用是将一种流体的热量转移到另一种流体当中，以达到加热、冷却等目的。
在使用容积式换热器的过程中，必须严格遵守安全操作规定，以确保人员和设备的安全，下面是容积式换热器的安全操作规定。
1. 操作前的准备工作在使用容积式换热器之前，必须进行以下准备工作：1.1 检查设备检查设备是否完好，特别是检查设备的压力表、泄压阀门、安全阀和温度计等部件是否正常，如有问题必须在操作前及时处理。
1.2 调整流量在操作前需要进行调整流量，必须确保流量与设备设计值相符，过高或过低的流量会影响设备的正常使用。
1.3 清洁设备清洗设备内部和外部的污垢和杂质，并保证设备内部和外部的清洁卫生。
1.4 准备好工具在操作前必须准备好必要的工具和备件，以备不时之需。
2. 正确的操作方法在使用容积式换热器的过程中，必须严格遵守以下操作方法：2.1 防止过载在使用容积式换热器时，必须防止其过载运行，可通过减少流量或增加设备数量的方式来调整负荷。
2.2 避免气体堵塞使用容积式换热器时，应避免气体堵塞，应选择初始液位高度适当的设备并采取适当的操作措施，如在进液前先排空容器内的气体。
2.3 观察设备运行情况在操作中必须密切关注设备的运行情况，及时发现问题并处理。
2.4 减少流量突变在进行流量变化的时候，要避免过大的流量突变，可以采取慢慢增加流量的方式，以充分使用设备的容积。
3. 安全预防措施在使用容积式换热器的过程中，必须采取以下安全预防措施：3.1 原料质量检验在投入使用前，对原料质量进行检验，并保证原料符合操作要求，以防原材料的低质量对设备造成损害。
3.2 定期检查设备定期检查设备，特别是关键部件，如泄压阀门、安全阀、压力表等，以确保安全操作。
3.3 保护周围环境在操作过程中，必须保护周围环境，避免对环境造成影响，如要进行废弃物排放，必须进行规范化处理。
以上为容积式换热器安全操作规定，操作人员必须严格遵守以上规定，确保设备正常运转和人员安全。
容积式换热器使用说明
HRV型热交换器使用说明陕西新瑞冷暖机电设备制造有限公司使用操作说明一、安装要求：1．应保证换热器四周有500～600mm以上的空间距离。
2．换热器与配管连接应免受弯扭力、拉压力、振动力。
3．安装地基负荷充满介质后的设备总重为计算依据。
4．若工作介质流通系统中含有颗粒状、纤维状、固体晶体物质，应在换热器进口前方增加过滤装置，其网眼截面应<1mm。
5．根据整套机组尺寸进行合理安装，方便设备开启运行及关闭、维修等操作。
二、使用要求：1．应再次检查全螺栓螺母是否紧固。
2．开机最初1～2小时内，应严格控制介质压力、温度、缓慢开启，逐渐增加，压差<0.2Mpa。
切忌突然开车。
3．使用过程中，操作人员对工作压力、温度的急剧变化，要注意监视控制，使工作条件保持在允许的状态下。
4．设备热媒一侧正常使用压力范围0.2Mpa～0.6Mpa，温度最高不高于设备设计的温度。
被加热水一侧压力最低以使用楼层高度压力为低线，最高不高于低线0.2Mpa。
5．将电接点压力表按上列第4条被加热水最低及最高压力设定，不得经常变更。
6．将智能温控装置设定于满足使用要求的合理数值，如50℃。
三、使用注意事项：1．正常使用时，应先缓缓通入被加热一侧流体，并开启循环水泵进行系统循环；被加热一侧系统循环正常后，再缓慢的通入热媒侧流体，切记阀门开启度不可过大，够用就行。
2．正常停工时，应先缓缓的切断热媒侧流体，再缓缓的切断被加热一侧流体。
3．设备应在设计的工艺条件下工作，严禁超温超压运行。
四、操作说明：1．运行前检查各部件是否安装正确，安全阀是否正常。
2．开始运行时，首先打进水阀，关闭排污阀、出水阀。
3．打开旁通阀，开启水泵，待有水从旁通阀流出后，关闭旁通阀，打开出水阀、凝结水阀、进汽阀，设备进入正常运行。
五、维护及保养：该交换器具有一定的除垢功能，使用1～2年，根据当地水质不同，会产生一定量的水垢，可以根据具体情况，间隔一定时间段，在厂方技术人员的指导下，进行一次维修及保养。
容积式换热器操作规程
容积式换热器操作规程一、换热器的工作原理1、来自锅炉的一次饱和蒸汽通过主热交换器盘管将热量传给二次水，使二次水温度升高至55℃，二次水被加热后进入洗浴水储水箱，一次蒸汽冷凝后经冷凝水装置打到洗浴水储水箱。
2、换热器蒸汽入口处安装了电动调节阀，用以调节蒸汽流量，保证二次水出口温度达到整定工作温度。
3、二次水进口处安装有安全阀，确保设备在安全工况下运行，电动调节阀通过二次水出口温度发出的信号调节流量，达到自动控制的目的。
二、运行前检查1、检查蒸汽管路阀门开关灵活，电动调节阀已通电并设置完好。
2、检查确认疏水系统阀门开关灵活，冷凝水装置投用并完好。
3、检查二次水系统阀门开关灵活。
4、检查清理管道内杂物，防止堵塞。
三、启动1、启动时，先打开二次水进，出水阀，打开排气阀，向热交换器注满水。
2、打开蒸汽入口总阀节阀和冷凝水出口阀门。
四、运行1、随时按热水箱储水量调节二次水供水量，保证水箱储水量在中高水位。
2、运行换热器每四小时排污一次，排污时间4分钟以上。
3、换热汽运行时二次水出水温度最高不超过55℃，最低不低于45℃。
4、换热器必须在铭牌规定的参数以下运行，不得超压超温使用。
五、关机1、换热器关机时，先关闭蒸汽进口阀。
2、5分钟后，分别关闭二次水进口阀，二次水出口阀和冷凝水出口阀门。
六、维护保养1、定期检查换热器运行情况，当换热器发生泄漏时，应分析原因，如是阀门，法兰泄漏，应更换密封垫或阀门。
2、按规定定期检查校正仪器仪表。
3、停用或管路维修期间放净热交换器内部存水。
七、紧急情况处理1、突然停电时手动调节蒸汽进口阀门，保证换热器二次水出水温度在45℃-55℃之间。
2、二次供水停水时，如电动蒸汽阀失灵，关闭蒸汽总阀。
3、一次蒸汽停汽时，5分钟后关闭二次进水阀门。
容积式换热器使用说明
容积式换热器使用说明1.安装位置选择：容积式换热器应安装在通风良好、无腐蚀性气体和振动等干扰的场所。
通常应根据设计要求选用垂直或水平放置方式。
2.液体选择：根据工艺要求和流体性质选择适当的液体，如水、蒸汽、油、乳化液等。
在选择液体时，需考虑介质的物理性质、化学性质以及温度范围等因素。
3.容器选用：应根据工艺要求和换热效果选择适当的容器材料。
一般可选用不锈钢、碳钢、铝合金等耐腐蚀材料。
对于高温高压条件下的应用，还需选用耐高温高压的特殊材料。
4.安全措施：使用容积式换热器前，应保证设备的可靠性和安全性。
可以采取以下措施：控制流量，避免液体过热；设置报警装置，监测换热器的工作状态；定期检查设备，保持设备的正常运行；在操作过程中严禁接触高温部件以及避免操作员与换热器的不当接触。
5.维护保养：定期清洗换热器的内部和外部表面，以保持换热效果。
可采用化学清洗和机械清洗两种方式。
机械清洗一般包括高压水清洗、刮板清洗、刷洗等。
在使用过程中，还需注意抽真空脱水、保养润滑等维护工作，以延长设备的使用寿命。
6.控制操作：操作容积式换热器时，需要控制并维持液体的温度、流速和压力等参数。
一般通过调整进出口阀门的开度、流量计的读数以及监控仪表的指示来完成系统的控制和调节。
7.故障排除：当容积式换热器出现故障时，需要及时进行排查和处理。
常见故障包括温度异常、压力波动、泄漏等。
根据故障的不同情况，可以采取切断电源、清洗设备、更换部件等方法进行修复。
8.合理设计：在进行容积式换热器的设计时，要考虑到热量传递效果、防腐蚀性能、安全要求和维护保养方便等因素。
同时，要根据具体工艺要求和流体特性，选择合适的换热器型号和规格。
总之，容积式换热器作为一种常用的换热设备，在工业生产中发挥着重要作用。
按照以上使用说明，能够合理操作和维护容积式换热器，确保其正常运行和有效使用。
容积式换热器的标准
容积式换热器的标准容积式换热器是一种常见的热交换设备，广泛应用于化工、电力、冶金、石油、轻工等行业。
它以其高效、节能、安全的特点，受到了广泛的关注和应用。
容积式换热器的标准是确保其设计、制造、安装和运行的质量和安全的重要依据，下面我们就容积式换热器的标准进行详细介绍。
首先，容积式换热器的设计应符合相关的国家标准和行业标准，如《容积式换热器设计规范》（GB/T 151-2014）、《锅炉及压力容器制造许可证管理规定》（AQSIQ 2014年第121号）等。
设计时应考虑换热器的工作条件、介质特性、换热面积、传热系数、流体阻力、结构强度等因素，确保换热器在正常工况下能够稳定、高效地运行。
其次，容积式换热器的制造应符合相关的制造标准，如《压力容器制造规范》（GB 150-2011）、《钢制焊接接头质量级别》（GB/T 3323-2005）等。
制造过程中应严格控制材料的选用、工艺的操作、焊接的质量等，确保换热器的制造质量达到要求。
然后，容积式换热器的安装应符合相关的安装标准，如《压力容器安装工程施工及验收规范》（GB 50235-1997）、《工业金属管道安装工程施工及验收规范》（GB 50242-2002）等。
安装时应注意换热器的位置布置、管道连接、支吊架设置、密封检漏等，确保换热器能够安全、稳定地运行。
最后，容积式换热器的运行应符合相关的运行标准，如《锅炉和压力容器安全管理规定》（TSG R0001-2009）、《压力容器安全技术监察规程》（AQSIQ 2014年第120号）等。
运行时应注意换热器的操作参数、设备状态、安全保护、检修维护等，确保换热器能够长期稳定、安全地运行。
综上所述，容积式换热器的标准是保证其质量和安全的重要依据，设计、制造、安装和运行都需要严格按照相关标准进行。
只有这样，才能够确保换热器能够高效、稳定地运行，为生产提供可靠的热能支持。
希望本文能够对容积式换热器的标准有所帮助，谢谢阅读！。
常压容积式燃气热水器标准
常压容积式燃气热水器标准简介常压容积式燃气热水器是一种利用燃气燃烧产生热量，通过热交换器加热冷水，从而供给热水的设备。
该标准旨在标准常压容积式燃气热水器的设计、制造、安装和使用要求，以保障用户的平安和设备的可靠性。
适用范围本标准适用于常压容积式燃气热水器的设计、制造、安装和使用过程，包括产品的结构、性能、平安等要求。
标准1. 术语和定义在本标准中，以下术语和定义适用： - 常压容积式燃气热水器：利用燃气燃烧产生热量，通过热交换器加热冷水，供给热水的设备。
- 全自动点火：自动控制系统能自动点亮燃气火焰。
- 防堵塞装置：燃气燃烧过程中，防止燃烧孔道堵塞的装置。
- 烟道：燃烧产生的废气通过的通道。
- 平安阀：当热水器内部压力超过额定压力时，自动释放压力的装置。
2. 设计要求常压容积式燃气热水器的设计应符合以下要求： - 有效保障用户用水的平安性和卫生性。
- 结构合理，易于维修和保养。
- 热交换效率高，能有效降低能源消耗。
- 具备全自动点火和防堵塞功能。
- 管路和接口符合相关标准，易于与其他设备连接。
常压容积式燃气热水器的制造应符合以下要求： - 材料选用应符合相关标准，具有良好的耐高温、耐腐蚀性能。
- 制造过程应符合相关标准，保证产品的质量和可靠性。
- 平安阀和防堵塞装置应可靠工作，能在必要时自动启动。
- 热交换器应具备良好的传热效果，保证热水的供给能力。
- 燃气燃烧系统应稳定可靠，符合燃气供给标准。
4. 安装要求常压容积式燃气热水器的安装应符合以下要求： - 安装位置应选择通风良好、无可燃物、无腐蚀性气体和湿气的场所。
- 热水器与烟道应连接牢固，确保烟气能顺利排出。
- 燃气管路安装应符合燃气供给标准，使用合格的管材和连接件。
- 热水器的电气接线应符合相关电气平安标准，接地可靠。
常压容积式燃气热水器的使用应符合以下要求： - 使用前应仔细阅读产品说明书，了解产品的使用方法和本卷须知。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、容积式换热器生产商资质要求
汽水容积式换热器采用具有一定压力的高温蒸汽进行工作，属于国家规定的强制性监检（监督生产及强制检验）压力容器产品，属于具有安全责任的产品。
为维护用户对产品的安全使用以及热水系统的正常保障，对制造商提出以下资质要求。
本次招标不含代理商及经销商。
1、制造商为中华人民共和国境内注册的具有独立法人的企业，注册资金不低于
捌仟万元人民币。
2、制造商具有中华人民共和国国家质量监督检验检疫总局颁发的压力容器A1A2
设计许可证（附国家质量监督检验检疫总局截图证明）。
3、制造商具有中华人民共和国国家质量监督检验检疫总局颁发的压力容器A1A2
制造许可证（附国家质量监督检验检疫总局截图证明）。
4、制造商具有国家安全生产监督管理总局颁发的机械制造安全生产标准化证书（最低省二级）。
5、制造商具有压力容器类质量管理体系认证证书。
6、制造商具有ASME U型证书。
7、制造商具有换热器产品安全注册证A1A2A3A4
8、制造商近三年内具有安徽省级医院使用业绩并提供用户使用反馈说明。
9、制造商在合肥具有售后服务网点、具有办公地址和办公电话（座机）、备品
备件及相关工具，具有合肥热电集团合作供应商资格（提供相关证明文件）。
10、制造商保证以上资质的真实性，用户对中标方的资质进行逐一核实审查。
三容积式换热器的技术及相关要求
《TSG特种设备安全技术规范》国家劳动总局2009年8月颁布2010年12月执行。
TSG R0004-2009 《TSG特种设备安全技术规范》
GB150-98 《钢制压力容器》
JB/T4746-2002 《椭圆形封头型式与尺寸》
GB9019-88 《压力容器公称直径》
HG20592-97 《钢制管法兰、垫片、紧固件》
JB/T47XX-2007 《容器支座》
JB/T4700∽03-2000 《压力容器法兰》
JB/T4709-2000 《钢制压力容器焊接工艺评定》
JB/T4707-2000 《等长双头螺柱》
JB4730-2005 《压力容器无损检测》
JB/T4711-2003 《压力容器涂敷与运输包装》
1、换热器为可拆卸组装式浮头型结构，换热器内设导流装置，可有效减少滞水区。
2、加热U型铜管应采用内外双螺纹紫铜T2管，壁厚不得小于2mm,弯曲半径处的铜管直径和壁厚不得因弯曲而减小，避免造成薄弱环节；换热管设计方式可拆式，方便清洗与维修。
3、换热器与进出口管道均采用不锈钢304法兰连接，法兰标准符合
GB/T9119-2000。
4、换热器生产标准符合GB150-1998，封头标准应符合JB/T4746-2002。
5、所有受压部件对接焊缝（包括管道及罐体）应全焊透，筒体焊缝采用双面焊工艺，内侧手位平焊缝，外侧采用埋弧自动焊接。
6、密封垫片：聚四氟乙烯垫。
7、材质：壳体（含支座、滑道、支撑架、折流板等）不锈钢304 壳体壁厚不得低于10mm 换热管T2紫铜壁厚2mm
8、附件：设备应随机配必要的指示、监控、保护仪表如压力表、温度计，安全阀、排污阀等。
9、排污阀设在换热器筒体下部，上部设法兰安全阀口、压力表接口、温度计口、温度传感器口
10、恒温控制部分选用自力式温控阀或电动调节阀要求品牌为：英国斯派莎克、德国西门子、丹麦丹佛斯
要求配制阀门配套的感温元件，配制电动调节阀的控制箱。
