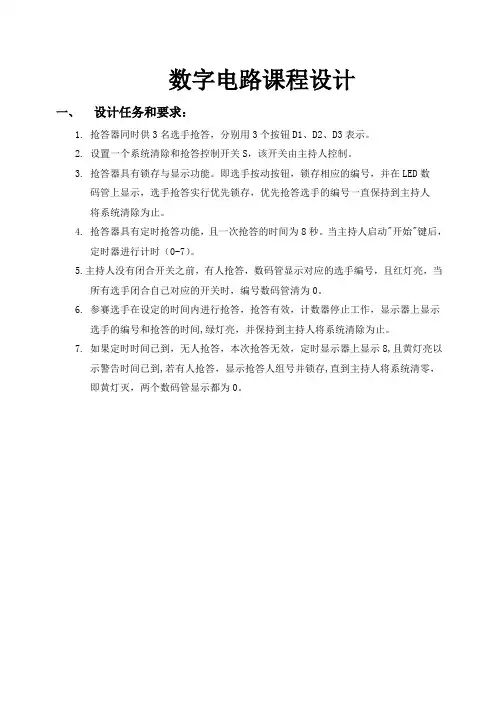

三路抢答器设计
数字电路课程设计一、设计任务和要求：1. 抢答器同时供3名选手抢答，分别用3个按钮D1、D2、D3表示。
2. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3. 抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，并在LED数码管上显示，选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
4. 抢答器具有定时抢答功能，且一次抢答的时间为8秒。
当主持人启动"开始"键后，定时器进行计时（0-7）。
5.主持人没有闭合开关之前，有人抢答，数码管显示对应的选手编号，且红灯亮，当所有选手闭合自己对应的开关时，编号数码管清为0。
6. 参赛选手在设定的时间内进行抢答，抢答有效，计数器停止工作，显示器上显示选手的编号和抢答的时间,绿灯亮，并保持到主持人将系统清除为止。
7. 如果定时时间已到，无人抢答，本次抢答无效，定时显示器上显示8,且黄灯亮以示警告时间已到,若有人抢答，显示抢答人组号并锁存,直到主持人将系统清零，即黄灯灭，两个数码管显示都为0。
二、 实验框图： 1、设计方案 ：抢答器具有锁存、定时、显示功能。
抢答之前，两个数码管显示为0，即主持人没有按下开始按钮之前，有人抢答，亮红灯给以警告，数码管显示对应的选手编号，当选手闭合自己的开关时，对应数码管显示为0；当主持人按下开始按钮后，进行抢答，若有人抢答，锁存器锁存选手号和抢答时的时间，同时亮绿灯，直到主持人清零，系统才能再次正常工作；如果时间已到，没有人回答，黄灯亮，即在8秒的时刻，如果有选手抢答，锁存器锁存选手号，数码管并将选手号显示出来，直到主持人清零。
2、系统框图 ：当主持人宣布开始，定时电路开始秒脉冲电路的作用而进行计时，并通过译码器在数码管中显示。
当某选手按开关键时，通过控制电路控制锁存器的使能端，并在锁存器中锁存，在输出端产生相应的开关电平信息，然后在译码器中译码，将编码器输出的8421BCD 转换为数码管需要的逻辑状态。
电子技术课程设计之三人抢答器
三人数字抢答器班级：姓名：学号：指导老师：目录摘要 (2)一、设计目的................................................................................ 错误!未定义书签。
二、设计任务与要求 (3)三、设计电路原理 (3)1、抢答输入原理2、抢答锁存原理3、抢答判断原理4、抢答显示原理四、实验电路 (4)1、电路框图2、电路连线图五、单元电路分析 (5)1、抢答输入电路2、抢答锁存电路3、抢答显示电路六、实物照相 (9)七、设计总结参考文献 (10)参考文献 (11)摘要当代社会，有各式各样的知识竞赛，抢答器也成为了一种很常见的装置。
在知识比赛中，特别是做抢答题目的时候，在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要设计一个系统来完成这个任务。
因为在抢答过程中，靠视觉是很难判断出哪组先答题。
对设计要求认真分析后，又考虑到自己动手焊板子的能力不是很强，就选择了三人智能抢答器的精简装置来进行设计，即仅通过LED显示灯来判别是哪一个参赛者抢答成功。
本次设计将主体电路分为了抢答按钮、抢答锁存、抢答显示三个部分。
抢答输入部分由三个抢答按钮和一个清零复位按钮组成；抢答锁存电路由与非门和JK触发器组成；抢答显示电路由三个发光二级管组成。
该设计仅用四块数字芯片便实现了数显抢答的功能，与其他抢答器电路相比，有结构简单、成本低、制作方便、实用可靠、成本极低的优点。
本文详细介绍了抢答器的设计方案和功能，并对电路原理进行了一定的分析。
另外通过仿真和调试过程，让自己对所学知识得到进一步的理解，同时阐释了该设计存在的一些不足之处。
关键词：抢答锁存 LED 芯片课程设计的题目：三人数字抢答器一、设计目的1.学习数字电路中基本逻辑门，JK触发器，译码显示等单元的综合应用；2、学习抢答器的调试方法。
二、设计任务与要求1、抢答器同时供 3名选手或 3 个代表队比赛，分别用 4个按钮 PB_DPST，其中包括三个抢答和一个系统清除和抢答控制开关 J4，该开关由主持人控制。
数字电子电路课程设计---三人智力抢答器
数字电子课程设计系别：电气工程专业：电气工程及其自动化班级：2002级5班姓名：指导老师：目录第一章：序言 (3)第二章：设计任务书 (3)第三章：电路组成和工作原理 (4)第四章：设计步骤及方法 (5)第五章：安装和调试 (11)第六章：总结 (13)参考文献 (13)第一章序言智力竞赛抢答计时器是一名的裁判员，它的任务是从若干名竞赛者中确定出最先的抢答者，并要求参赛者在规定的时间里回答完问题。
第二章设计任务书一、设计题目：智力竞赛抢答计时器二、技术要求：1.设计一个三人参加的智力竞赛抢答计时器。
2.当有某一参赛者首先按下抢答开关是，相应显示灯亮并伴有声响。
此时，抢答器不再接收其他输入信号。
3.电路具有回答问题时间控制功能。
要求回答问题的时间小于100秒（显示为0~99），时间显示采用倒计时方式。
当达到限定时间是，发出声响以示警告。
三、给定条件及器件1.要求电路主要选用中规模COMS集成电路CC4000系列。
2.电源电压为5~10v。
3.本设计要求在数字电路实验箱上完成。
四、设计内容1.电路各部分的组成和工作原理。
2.元器件的选取及其电路图和功能。
3.电路各部分的调试方法。
4.在整机电路的设计调试过程中，遇到什么问题，其原因及解决的办法。
第三章电路组成和工作原理根据上面所说的功能要求，智力竞赛抢答计事系统的组成框图如下图所示。
它主要有六部分组成：显示声响电路清零装置抢答器计时、声响电路抢答控制电路振荡电路一、抢答器——智力竞赛抢答器的核心。
当参赛者的任意一位首先按下抢答开关事，抢答器即刻接受该信号，指使相应发光二极管亮（或音响电路发出声音），与此同时，封锁住其他参赛者的输入信号。
二、抢答控制器——由三个开关组成。
三名参赛者各控制一个，拨动开关使相应控制端的信号为高电平或低电平。
三、清零装置——供比赛开始前裁判远使用。
它能保证比赛前触发器统一清零，避免电路的误动作和抢答过程的不公平。
四、显示、声响电路——比赛开始，当某一参赛者按下抢答器开关时，触发器就接受该信号，在封锁其他开关信号的同时，使该路的发光二极管发出亮光和蜂鸣器发出声响，以引起人们的注意。

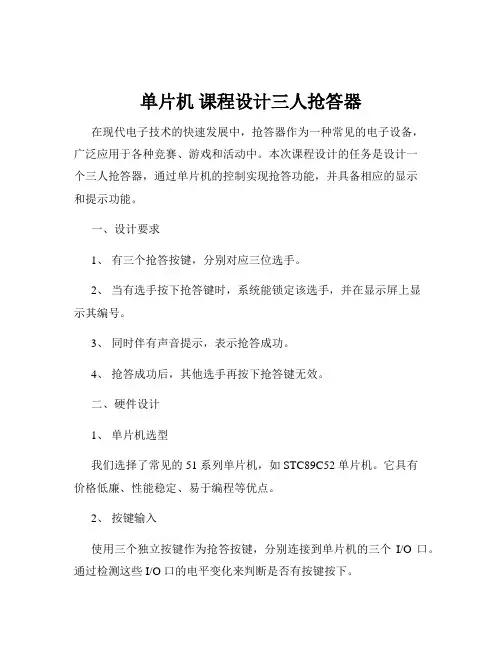

单片机 课程设计三人抢答器
单片机课程设计三人抢答器在现代电子技术的快速发展中，抢答器作为一种常见的电子设备，广泛应用于各种竞赛、游戏和活动中。
本次课程设计的任务是设计一个三人抢答器，通过单片机的控制实现抢答功能，并具备相应的显示和提示功能。
一、设计要求1、有三个抢答按键，分别对应三位选手。
2、当有选手按下抢答键时，系统能锁定该选手，并在显示屏上显示其编号。
3、同时伴有声音提示，表示抢答成功。
4、抢答成功后，其他选手再按下抢答键无效。
二、硬件设计1、单片机选型我们选择了常见的 51 系列单片机，如 STC89C52 单片机。
它具有价格低廉、性能稳定、易于编程等优点。
2、按键输入使用三个独立按键作为抢答按键，分别连接到单片机的三个I/O 口。
通过检测这些 I/O 口的电平变化来判断是否有按键按下。
3、显示模块采用数码管作为显示模块，用于显示抢答成功选手的编号。
可以选择共阴或共阳数码管，通过单片机的 I/O 口控制数码管的段选和位选，实现数字的显示。
4、声音提示模块使用蜂鸣器作为声音提示装置，连接到单片机的一个 I/O 口。
当抢答成功时，单片机输出高电平驱动蜂鸣器发声。
5、电源模块为整个系统提供稳定的电源，可以使用 5V 直流电源适配器或者通过电池供电。
三、软件设计1、主程序流程系统初始化后，进入循环等待状态，不断检测三个抢答按键的状态。
当有按键按下时，进行相应的处理，包括锁定选手、显示编号、发声提示以及禁止其他选手抢答。
2、按键检测程序通过不断读取与按键连接的 I/O 口的电平状态，判断是否有按键按下。
为了消除按键抖动的影响，需要进行软件消抖处理。
3、显示程序根据抢答成功选手的编号，将对应的数字编码发送到数码管的段选和位选端口，实现数字的显示。
4、声音提示程序当抢答成功时，单片机控制与蜂鸣器连接的 I/O 口输出高电平，使蜂鸣器发声。
四、系统调试1、硬件调试首先检查电路连接是否正确，有无短路、断路等情况。
然后测量各个电源点的电压是否正常，确保硬件电路工作正常。
3路抢答器课程设计
3路抢答器课程设计一、课程目标知识目标：1. 学生理解3路抢答器的电路原理，掌握基本电子元件的功能和使用方法。
2. 学生掌握数字电路的基本知识，了解抢答器中计数器、锁存器等元器件的工作原理。
3. 学生了解抢答器的应用场景，掌握相关电子产品的设计规范。
技能目标：1. 学生能够独立完成3路抢答器的电路搭建，具备实际操作能力。
2. 学生能够分析并解决抢答器电路中可能出现的问题，具备一定的故障排查能力。
3. 学生能够运用所学知识，设计简单的电子电路，培养创新能力。
情感态度价值观目标：1. 学生通过动手实践，培养对电子技术的兴趣和热情，提高学习积极性。
2. 学生在团队协作中，学会相互尊重、沟通和合作，培养团队精神。
3. 学生了解电子产品在现实生活中的应用，认识到科技对社会发展的作用，增强社会责任感。
课程性质：本课程属于电子技术实践课程，以项目式教学为主，注重培养学生的动手能力和创新能力。
学生特点：本课程面向初中生，学生对电子技术有一定的基础知识，好奇心强，喜欢动手实践。
教学要求：教师需引导学生掌握基本电路原理，关注学生实践操作过程，及时解答学生疑问，鼓励学生创新思维，提高学生的综合素养。
通过课程目标的分解，使学生在实践中达成具体学习成果，为后续教学设计和评估提供依据。
二、教学内容本节教学内容依据课程目标，结合教材第十五章“数字电路及其应用”展开，主要包括以下三个方面：1. 数字电路基础知识：回顾并巩固与非门、或非门、非门等基本逻辑门电路原理，使学生掌握数字电路的基本概念。
2. 3路抢答器电路原理及搭建：- 讲解3路抢答器的电路原理，包括按键输入、锁存器、计数器等部分的功能和作用。
- 分析教材中提供的3路抢答器电路图，使学生了解电路的连接方法。
- 引导学生动手搭建3路抢答器电路，熟悉各元器件的安装和使用。
3. 故障排查与产品优化：- 指导学生进行电路测试，分析可能出现的故障原因，培养学生解决问题的能力。
- 讨论如何优化抢答器设计，提高产品性能，激发学生的创新思维。

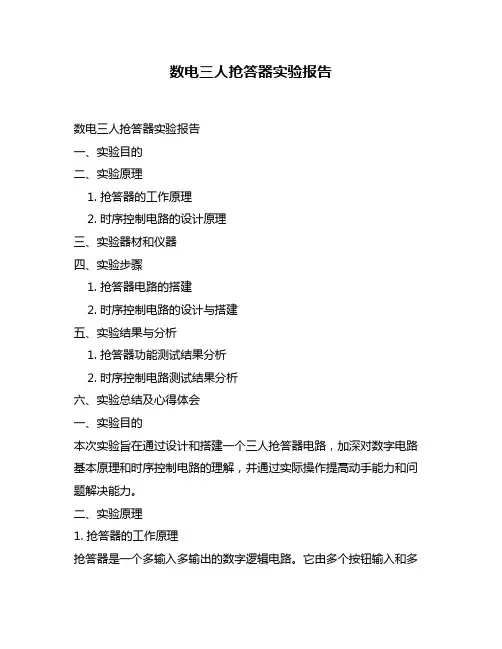

数电三人抢答器实验报告
数电三人抢答器实验报告数电三人抢答器实验报告一、实验目的二、实验原理1. 抢答器的工作原理2. 时序控制电路的设计原理三、实验器材和仪器四、实验步骤1. 抢答器电路的搭建2. 时序控制电路的设计与搭建五、实验结果与分析1. 抢答器功能测试结果分析2. 时序控制电路测试结果分析六、实验总结及心得体会一、实验目的本次实验旨在通过设计和搭建一个三人抢答器电路，加深对数字电路基本原理和时序控制电路的理解，并通过实际操作提高动手能力和问题解决能力。
二、实验原理1. 抢答器的工作原理抢答器是一个多输入多输出的数字逻辑电路。
它由多个按钮输入和多个LED输出组成。
当有一个或多个按钮被按下时，对应的LED会亮起，表示该选手按下了按钮。
2. 时序控制电路的设计原理为了保证每个选手只有一次机会进行抢答，需要设计一个合适的时序控制电路。
该电路可以通过时钟信号控制每个选手的抢答时间，保证公平性。
三、实验器材和仪器本次实验所需的器材和仪器包括：- 数字电路实验箱- 逻辑门集成电路（例如与门、或门等）- 按钮开关- LED灯- 连接线- 示波器（可选）四、实验步骤1. 抢答器电路的搭建根据设计要求，将所需的逻辑门集成电路和按钮开关连接在数字电路实验箱上。
确保每个按钮开关与对应的逻辑门正确连接。
2. 时序控制电路的设计与搭建根据设计要求，设计一个合适的时序控制电路。
该电路应包括一个时钟信号发生器和多个触发器等组件。
将这些组件依次连接起来，并与抢答器电路相连。
五、实验结果与分析1. 抢答器功能测试结果分析进行抢答器功能测试时，按下不同的按钮开关，观察对应的LED是否亮起。
如果亮起，则表示该选手按下了按钮，并且抢答成功。
2. 时序控制电路测试结果分析进行时序控制电路测试时，调整时钟信号的频率，观察每个选手的抢答时间是否正确。
如果每个选手都能在规定时间内进行抢答，则说明时序控制电路设计成功。
六、实验总结及心得体会通过本次实验，我深入了解了数字电路的基本原理和时序控制电路的设计方法。
3路抢答器课程设计
3路抢答器 课程设计一、课程目标知识目标：1. 让学生理解并掌握3路抢答器的基本原理与设计思路。
2. 使学生掌握数字电路基础知识，包括逻辑门、触发器等，并能将这些知识应用于3路抢答器的电路设计中。
3. 让学生了解抢答器在实际应用中的优点和局限性。
技能目标：1. 培养学生运用所学知识分析和解决实际问题的能力。
2. 提高学生的动手实践能力，使其能够独立完成3路抢答器的搭建和调试。
3. 培养学生团队合作精神，提高沟通与协作能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和爱好，激发其探索精神和创新意识。
2. 培养学生严谨、踏实的科学态度，使其在学习过程中养成良好的学习习惯。
3. 引导学生关注科技发展，认识电子技术在现实生活中的应用，提高其社会责任感。
课程性质分析：本课程为电子技术基础课程，以实践性、应用性为主，旨在让学生通过动手实践，掌握数字电路基础知识，并能够将其应用于实际项目中。
学生特点分析：学生为初中生，具备一定的物理知识和动手能力，对新鲜事物充满好奇，但可能缺乏系统的电子技术知识和实践经验。
教学要求：1. 注重理论与实践相结合，提高学生的实际操作能力。
2. 创设情境，激发学生兴趣，引导学生主动参与学习过程。
3. 分组合作，培养学生的团队协作能力和沟通能力。
4. 关注个体差异，因材施教，使每个学生都能在课程中收获成长。
二、教学内容1. 数字电路基础知识回顾：逻辑门、触发器、时钟信号等基本概念和原理。
- 教材章节：第三章《数字电路基础》2. 3路抢答器工作原理：介绍抢答器的功能、电路构成、工作流程。
- 教材章节：第四章《触发器及其应用》3. 3路抢答器电路设计：- 教材章节：第五章《数字电路设计》- 抢答器电路图绘制- 元器件选择与参数计算- 电路搭建与调试4. 抢答器编程设计：- 教材章节：第六章《数字电路编程》- 基本逻辑编程- 抢答器程序设计- 程序下载与调试5. 实践操作与团队协作：- 教材章节：实验教程- 学生分组进行3路抢答器搭建- 团队合作，沟通交流- 撰写实验报告，总结经验教学内容安排与进度：第一课时：回顾数字电路基础知识，介绍3路抢答器工作原理。
三人抢答器课程设计总结
三人抢答器课程设计总结一、教学目标本课程的教学目标是使学生掌握三人抢答器的原理、设计和使用方法。
知识目标包括理解三人抢答器的基本电路原理、掌握常用的抢答器电路图和编程方法。
技能目标包括能够独立设计并制作一个简单的三人抢答器，能够对三人抢答器进行调试和维护。
情感态度价值观目标包括培养学生的团队合作意识，提高学生对电子技术的兴趣和热情。
二、教学内容本课程的教学内容主要包括三人抢答器的原理、设计和使用方法。
首先，将介绍三人抢答器的基本电路原理，包括电源电路、抢答电路和显示电路等。
然后，将介绍常用的抢答器电路图和编程方法，包括数字电路设计、微控制器编程和电路图绘制等。
最后，将通过实际操作，使学生能够独立设计并制作一个简单的三人抢答器，并进行调试和维护。
三、教学方法为了实现教学目标，将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
首先，将通过讲授法向学生介绍三人抢答器的基本电路原理和编程方法。
然后，将通过讨论法引导学生进行思考和交流，解决学生在设计和制作过程中遇到的问题。
接下来，将通过案例分析法分析典型的三人抢答器设计和应用案例，使学生能够更好地理解和应用所学知识。
最后，将通过实验法，使学生能够亲手操作，独立设计并制作一个三人抢答器，培养学生的实践能力和团队合作意识。
四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源。
教材方面，将选择与人教版《电子技术基础》相关的教材，用于介绍三人抢答器的原理和设计方法。
参考书方面，将推荐《三人抢答器设计与应用》等相关书籍，供学生深入研究和参考。
多媒体资料方面，将准备相关的教学视频和PPT，用于讲解三人抢答器的设计和制作过程。
实验设备方面，将为学生提供必要的实验设备和工具，包括微控制器、电路板、编程器等，使他们能够亲手操作，独立设计并制作一个三人抢答器。
五、教学评估本课程的评估方式将包括平时表现、作业和考试三个部分。
平时表现评估将根据学生在课堂上的参与度、提问回答和团队合作情况进行打分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三人数字抢答器
班级：
姓名：
学号：
指导老师：
目录
摘要 (2)
一、设计目的................................................................................ 错误!未定义书签。
二、设计任务与要求 (3)
三、设计电路原理 (3)
1、抢答输入原理
2、抢答锁存原理
3、抢答判断原理
4、抢答显示原理
四、实验电路 (4)
1、电路框图
2、电路连线图
五、单元电路分析 (5)
1、抢答输入电路
2、抢答锁存电路
3、抢答显示电路
六、实物照相 (9)
七、设计总结参考文献 (10)
参考文献 (11)
摘要
当代社会，有各式各样的知识竞赛，抢答器也成为了一种很常见的装置。
在知识比赛中，特别是做抢答题目的时候，在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要设计一个系统来完成这个任务。
因为在抢答过程中，靠视觉是很难判断出哪组先答题。
对设计要求认真分析后，又考虑到自己动手焊板子的能力不是很强，就选择了三人智能抢答器的精简装置来进行设计，即仅通过LED显示灯来判别是哪一个参赛者抢答成功。
本次设计将主体电路分为了抢答按钮、抢答锁存、抢答显示三个部分。
抢答输入部分由三个抢答按钮和一个清零复位按钮组成；抢答锁存电路由与非门和JK触发器组成；抢答显示电路由三个发光二级管组成。
该设计仅用四块数字芯片便实现了数显抢答的功能，与其他抢答器电路相比，有结构简单、成本低、制作方便、实用可靠、成本极低的优点。
本文详细介绍了抢答器的设计方案和功能，并对电路原理进行了一定的分析。
另外通过仿真和调试过程，让自己对所学知识得到进一步的理解，同时阐释了该设计存在的一些不足之处。
关键词：抢答锁存 LED 芯片
课程设计的题目：三人数字抢答器
一、设计目的
1.学习数字电路中基本逻辑门，JK触发器，译码显示等单元的综合应用；
2、学习抢答器的调试方法。
二、设计任务与要求
1、抢答器同时供 3名选手或 3 个代表队比赛，分别用 4个按钮 PB_DPST，其中包括三个抢答和一个系统清除和抢答控制开关 J4，该开关由主持人控制。
2.抢答器具有锁存与显示功能。
即当选手按动按钮时，锁存相应的编号，并在 LED显示灯上显示，同时同时其他选手的抢答。
选按钮被锁住，按动无效。
抢答实行优先锁存，优先抢答的选手，编号一直保持到主持人将系统清除为止。
三、设计电路原理
1、逻辑判断电路：由与非门和JK触发器构成，属于低电压直接触发的触发器，有直接置位、复位的功能。
2、系统复位原理：当按钮J4动作，三个JK触发器的置一端（1PR)得到一个低电平，JK触发器置1，所有的发光二级管关断，系统复位。
3、抢答判断原理：当J1 、J2 、J3、为三个抢答器的按钮，任意一个动作时，相对应的四输入与非门有高低电平的跳变过程，对应的JK触发器得到一个触发脉冲，因J=K=1，则JK 触发器的状态翻转，由1变成0，对应的发光二级管点亮；同时，对应jk触发器的输出反馈到另外的两个与非门的输入端，封锁其状态，则其余两个按钮动作无效。
4、显示原理：当JK触发器输出为0时，使LED指示灯导通点亮。
四、实验电路
1、基本结构电路框图，如图1所示：
经过对设计任务与要求的分析，抢答器由抢答输入、逻辑判断、发光二级管提示、显示编码、译码显示电路等五部分构成。
总逻辑电路图，如图2所示：
发光二级管显示电路
声音提示电路
抢答输入电路
逻辑判断电路组合逻辑编码电路
译码显示电路
图4.1 抢答器基本结构示意图
图4.2
五、单元电路分析
1、抢答输入电路
由四个按钮组成，J1、J2、J3为三路抢答按钮，J4为清零复位按钮。
所有开关均为如图所示的按钮开关，无保持功能！
2、抢答锁存电路
抢答锁存电路由四输入与非门74LS20 和双JK触发器74LS112组成。
①、其中74LS20的引脚及内部逻辑功能如图3所示：
74LS20逻辑功能仿真如下：
图5.1
图5.2 74ls20引脚图
图5.3 74LS20逻辑测试原理图
利用MULTISIM的逻辑转换仪可得74LS20的真值表和最简与——或表达式如下：
图5.4 真值表
②、下面研究74LS112的逻辑功能：
其内部结构图（图5.5）和引脚图（图5.6）如下图所示：
为了弄清楚74LS112在整体电路中的逻辑功能，我进行了74LS112的逻辑功能仿真，其中接入了MULTISIM的逻辑分析仪进行了逻辑功能的波形仿真，整体电路如下图6所示，当JK 取不同的高低电平时，仿真波形如图5.8到5.11所示：
图5.5 图5.6
图5.7
当JK取不同的触发电平时，仿真如图所示：
图5.8 J=0，K=0时的输出波形图5.9 J=1，K=0时的输出波形
图5.10 J=0，K=1时的输出波形图5.11 J=1，K=1时的输出波形当J1 、J2 、J3、为三个抢答器的按钮，任意一个动作时，相对应的四输入与非门有高低电平的跳变过程，对应的JK触发器得到一个触发脉冲，因J=K=1，则JK触发器的状态翻转，由1变成0，对应的发光二级管点亮；同时，对应JK触发器的输出反馈到另外的两个与非门的输入端，封锁其状态，则其余两个按钮动作无效。
于是就达到了抢答的目的。
3、抢答显示电路。
3.抢答显示电路就是由我们所熟知的3个发光二极管
4.组成，利用二极管的单向导电性，当JK触发器输
5.出为0时，使LED指示灯导通点亮。
图5.10
六、实物照相
图6.1
六、设计总结：
本次是第一次做课程设计，所以难免会在设计中出现许多问题，但通过本次的课程设计，使我对《数字电子技术基础》和《模拟电子技术基础》有了更深一层的认识。
在本次课程设计之前，我只对很少一部分的元件芯片熟识，但经过这次的设计实践之后，我对元件芯片的认识理解有了一个质的飞跃，并且通过设计，我学会了如何去根据实际需要去查找相关的资料，学会了焊接电路板，更熟悉使用MULTISIM软件仿真和VISIO的使用，增进了同学之间的合作精神，这些都是平时生活学习中很难学到的。
说心里一句，看着自己亲手辛辛苦苦做
出来的实物，真的特别有自豪感，而且我还明显感受到了自己的动手能力得到了加强。
在这次实验的刚开始阶段，由于电烙铁使用时旁边用风扇吹着自己和它.结果焊接效果很差很慢，之后发现此问题.感觉很是郁闷.第一次测试时竟然一个功能都没有实现，这着实令人伤心。
但我并不丧气，而是积极去寻找失败的原因。
经过我仔细分析观察后，终于发现了一个很弱智的错误，有几个焊点没连接到一起，然后我将它们接在一起。
再测试，还是有问题，不亮啊。
在检查发现有两根线没焊接，然后焊接在检查.奇迹出现了，我终于成功了，。
因为这是我努力的成果。
在今后的日子里，我一定会更加努力。
我坚信只要有付出，就一定会有收获。
这次课程设计是对今年学过的数字电子技术基本知识的应用，通过这次课程设计，更深刻的了解了各种芯片的引脚、逻辑图以及功能表，能够用各种芯片以及触发器等组建逻辑电路。
通过这次课程设计，使我受益颇多。
既巩固了课堂上学到的理论知识，又掌握了常用集成电路芯片的使用。
在此基础上学习了数字系统设计的基本思想和方法，学会了科学地分析实际问题，通过查资料、分析资料及请教老师和同学等多种途径，独立解决问题。
同时，也培养了我认真严谨的工作作风。
此外，我也发现自己的知识面还是很窄，以后应该多看一些。
这次课程设计使我第一次焊了电路板，也发现了自己的动手能力是多么的弱，同时，也激发了我动手学习实践的兴趣。
在这个过程中，我发现动手实践对学习的帮助真的很大。
总之，我以后会多动手，多时间，通过这次课程设计，我收获很大。
七、主要参考书目：
【1】童诗白、华成英，《模拟电子技术基础》
【2】康华光，《电子技术基础》模拟、数字部分；
【3】毕满清，《电子技术实验与课程设计》
