液压阀拆装实验报告
实习报告液压元件的拆装
实习报告：液压元件的拆装一、实习目的1. 进一步理解常用液压元件的结构组成及工作原理。
2. 掌握正确的拆卸、装配及安装连接方法。
3. 掌握常用液压元件维修的基本方法。
二、实验仪器1. 实习用液压元件：液压泵、液压缸、控制阀等。
2. 工具：内六方扳手、固定扳手、螺丝刀、卡簧钳等。
3. 辅料：铜棒、棉纱、煤油等。
三、实验要求1. 实习前认真预习，搞清楚相关液压元件的工作原理，对其结构组成有一个基本的认识。
2. 针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。
3. 实习中弄清楚常用液压元件的结构组成、工作原理及主要零件、组件特殊结构的作用。
四、实验原理液压系统是利用液体作为工作介质，通过压缩液体传递能量的原理来实现各种机械设备的运动和力的传递。
液压元件是液压系统中的基本组成部分，包括液压泵、液压缸、控制阀等。
液压泵是液压系统的动力元件，其作用是将机械能转换为液压能，为液压系统提供压力油。
液压泵的工作原理主要是通过旋转泵轮，使液体在泵腔内产生压力，从而将液体输送到系统中。
液压缸是液压系统的执行元件，其作用是将液压能转换为机械能，实现机构的运动。
液压缸的工作原理主要是通过液压油的压力作用，使活塞产生位移，从而带动机构运动。
控制阀是液压系统的控制元件，其作用是控制液压系统的工作压力、流量和方向。
控制阀的工作原理主要是通过阀芯的移动，调节阀口的开度，从而控制液压油的流动。
五、实验步骤及注意事项1. 在实习老师的指导下，拆解各类液压元件，观察其结构组成，了解其工作原理。
2. 按照拆卸步骤，先拆卸液压元件的连接管道，然后拆卸固定螺丝，最后拆卸内部的零件。
3. 在拆卸过程中，注意保护液压元件的表面不受损伤，避免零件的丢失。
4. 拆卸完毕后，对液压元件进行清洗，检查其内部是否有损坏，对损坏的零件进行更换。
5. 按照装配步骤，先装配内部的零件，然后装配固定螺丝，最后装配连接管道。
液压阀拆装实验报告
液压阀拆装实验
一、实验目的：
1.了解方向阀、压力阀、流量阀等的结构特点；
2.熟悉各阀的主要零部件；
3.熟悉各种液压阀的工作原理。
二、实验器材：
直动式溢流阀、直动式顺序阀、先导式溢流阀、先导式减压阀、节流阀、调速阀、干式电磁换
3.
则溢流阀不能溢流，无论系统压力增加多少，溢流阀也不能溢流。
3.比较直动式溢流阀、直动式顺序阀的异同。
两种阀结构上十分相似，但性能和功能上有很大区别，主要有：溢流阀出口接油箱，顺序阀出口接下一级液压元件，溢流阀采取内泄漏，顺序阀一般为外泄漏，溢流阀打开时阀处于半开状态，开口处节流作用强，顺序阀打开时阀芯处于全打开状态，节流作用弱。
4.比较先导式溢流阀、先导式减压阀的异同。
相同点：溢流阀和减压阀同属压力控制阀，都是由液压力和弹簧力来控制阀芯的动作；两者都可以通过遥控口接远程调压阀实现远程控制。
不同点：溢流阀阀口常闭，进出油口不通，减压阀阀口常开，进出油口相通；溢流阀的出口接油箱，反馈压力来自进口油的压力，减压阀的出口接工作油路，反馈压力为出口的压力。
图 1 零件图
螺杆。
阀门拆卸组装实习报告
一、实习背景为了提高自身的实践能力，培养动手操作技能，我于2021年6月参加了阀门拆卸组装实习。
此次实习是在我国某知名阀门制造企业进行的，实习期间，我深入了解了阀门的结构、原理及拆卸组装工艺，并亲自参与了阀门的拆卸与组装工作。
二、实习目的1. 了解阀门的基本结构、原理及分类；2. 掌握阀门的拆卸与组装工艺；3. 提高自身的动手操作能力；4. 增强对阀门制造行业的认识。
三、实习内容1. 阀门基础知识实习期间，我首先学习了阀门的基本知识，包括阀门的分类、结构、工作原理等。
通过学习，我了解到阀门是管道系统中的一种重要设备，主要用于控制管道介质的流动、压力、流量等。
2. 阀门拆卸工艺在掌握了阀门基础知识后，我开始学习阀门的拆卸工艺。
首先，我了解了拆卸前的准备工作，包括对阀门的检查、清理以及所需工具的准备。
然后，我跟随师傅学习了拆卸步骤，具体如下：（1）拆卸阀体：首先，拧下阀体与阀杆的连接螺栓，将阀体与阀杆分离；（2）拆卸阀杆：拧下阀杆上的螺纹连接螺栓，将阀杆从阀体内抽出；（3）拆卸阀瓣：根据阀瓣的结构，采用相应的拆卸工具将阀瓣从阀体内取出；（4）拆卸密封件：拆卸密封件时，需注意保护密封面，避免损伤。
3. 阀门组装工艺在掌握了阀门的拆卸工艺后，我开始学习阀门的组装工艺。
组装步骤如下：（1）清洗：对拆卸下来的部件进行清洗，去除油污、杂质等；（2）检查：检查各个部件的磨损、损伤情况，确保符合要求；（3）组装：按照拆卸的相反顺序进行组装，注意各部件的安装位置和方向；（4）试压：组装完成后，对阀门进行试压，确保无泄漏。
4. 实际操作在理论学习的基础上，我跟随师傅进行了实际操作。
在师傅的指导下，我完成了多个阀门的拆卸与组装，积累了丰富的实践经验。
四、实习体会1. 实习使我深刻认识到理论与实践相结合的重要性。
通过此次实习，我不仅掌握了阀门的拆卸与组装工艺，还提高了自身的动手操作能力。
2. 实习过程中，我学会了与同事、师傅沟通交流，增强了团队协作能力。

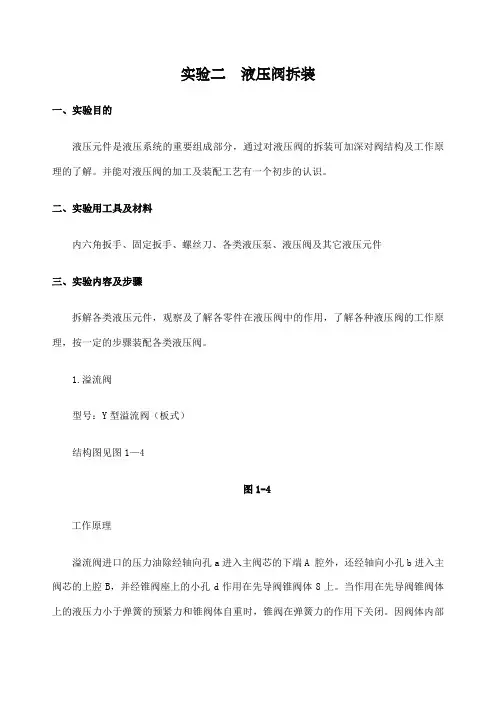

实验二液压阀拆装
实验二液压阀拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压阀的拆装可加深对阀结构及工作原理的了解。
并能对液压阀的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压阀中的作用，了解各种液压阀的工作原理，按一定的步骤装配各类液压阀。
1.溢流阀型号：Y型溢流阀（板式）结构图见图1—4图1-4工作原理溢流阀进口的压力油除经轴向孔a进入主阀芯的下端A 腔外，还经轴向小孔b进入主阀芯的上腔B，并经锥阀座上的小孔d作用在先导阀锥阀体8上。
当作用在先导阀锥阀体上的液压力小于弹簧的预紧力和锥阀体自重时，锥阀在弹簧力的作用下关闭。
因阀体内部无油液流动，主阀芯上下两腔液压力相等，主阀芯再主阀弹簧的作用下处于关闭状态（主阀芯处于最下端），溢流阀不溢流。
2.减压阀型号：J 型减压阀结构图见图1---5图1-5工作原理进口压力1p 经减压缝隙减压后，压力变为2p 经主阀芯的轴向小孔a 和b 进入主阀芯的底部和上端（弹簧侧）。
再经过阀盖上的孔和先导阀阀座上的小孔C 作用在先导阀的锥阀体上。
当出口压力低于调定压力时，先导阀在调压弹簧的作用下关闭阀口，主阀芯上下腔的油压均等于出口压力，主阀芯在弹簧力的作用下处于最下端位置，滑阀中间凸肩与阀体之间构成的减压阀阀口全开不起减压作用。
3.换向阀型号：34E —25D 电磁阀结构图见图1—6图1-6工作原理利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以满足液压回路的各种要求。
电磁换向阀两端的电磁铁通过推杆来控制阀芯在阀体中的位置。
4.单向阀型号：I —25型结构图见图1—7图1-7工作原理压力油从1p 口流入，克服作用于阀芯2上的弹簧力开启由2p 口流出。
反向在压力油及弹簧力的作用下，阀芯关闭出油口。
5.节流阀型号：L---10B 型节流阀结构图见图1---8图1-8工作原理转动手柄3，通过推杆2使筏芯1作轴向移动，从而调节调节流阀的通流截面积，使流经节流阀的流量发生变化。
国家开放大学《液压与气压传动》调速阀的拆装实验报告
国家开放大学《液压与气压传动》调速阀的拆装实验报告1. 实验目的本实验的目的是了解和掌握液压传动调速阀的拆装方法和步骤，以及调速阀的结构和工作原理。
2. 实验设备和材料- 液压传动调速阀模型- 拆装工具：螺丝刀、扳手等- 实验台3. 实验步骤3.1 拆装准备1. 将实验台上的液压传动调速阀模型放置在平稳的表面上。
2. 准备好所需的拆装工具。
3.2 拆卸调速阀1. 使用螺丝刀拧下调速阀上的螺丝，并将螺丝放置在安全的地方。
2. 使用扳手或合适的工具拆卸调速阀的各个零件，依次将活塞、阀芯和密封件拆开。
3.3 清洗和检查1. 清洗已拆下的调速阀零件，去除污垢和油渍。
2. 检查各个零件是否有磨损或损坏，如有需要及时更换。
3.4 装配调速阀1. 将清洗干净的调速阀零件按照正确的顺序进行装配，确保各个零件的位置和方向正确。
2. 使用螺丝刀将螺丝逐个拧紧，但不要过紧。
3.5 检测调速阀工作1. 将组装好的调速阀模型放置在实验台上。
2. 进行漏油测试，确保调速阀没有泄漏。
3. 接通液压系统，进行实际工作状态下的调速阀性能测试。
4. 实验结果与分析根据实验步骤中的操作，成功完成了液压传动调速阀的拆装实验。
经过检测，调速阀能够正常工作，没有泄漏现象。
通过这个实验，我们对调速阀的结构、拆解和装配方法有了更深入的理解。
5. 实验总结通过该实验，我们进一步研究了液压传动调速阀的拆装方法和步骤，加深了对调速阀结构和工作原理的理解。
同时，通过实际操作和测试，我们对调速阀的性能和工作状态有了更直观的了解。
这将对我们进一步研究和应用液压与气压传动技术提供基础。
备注：本实验报告仅为参考，具体实验内容以实际情况为准。
液压拆装实习报告
液压拆装实习报告实习目的：1. 掌握液压系统的基本原理及组成；2. 熟悉液压系统中各元件的结构、功能和作用；3. 学习并掌握液压系统的拆装、调试和维护方法；4. 增强实践操作能力，提高理论联系实际的能力。
实习时间：2021年7月实习地点：XX公司液压实验室实习内容：1. 了解液压系统的组成及工作原理；2. 学习液压系统中各元件（如液压泵、液压缸、控制阀等）的结构、功能和作用；3. 观看液压系统拆装视频，学习拆装顺序、方法及注意事项；4. 亲自动手拆装液压系统，掌握拆装技巧；5. 学会调试和维护液压系统，确保其正常运行。
实习过程：1. 实习前期，我们先学习了液压系统的基本原理及组成。
液压系统是利用液体作为工作介质，通过压力传递来实现动力传递和控制的一种系统。
它主要由液压泵、液压缸、控制阀、辅助元件和液压油等部分组成。
2. 接着，我们了解了液压系统中各元件的结构、功能和作用。
例如，液压泵是液压系统的动力源，用于将液体加压；液压缸是执行元件，将液压能转换为机械能；控制阀用于控制液压系统的压力、流量和方向等。
3. 在实习过程中，我们观看了液压系统拆装视频，学习了拆装顺序、方法及注意事项。
拆装液压系统时，要遵循正确的顺序，先拆卸外部连接管道，再拆卸内部元件。
在拆装过程中，要注意保护液压元件，避免损坏。
4. 实习中期，我们亲自动手拆装液压系统。
通过实际操作，我们掌握了拆装技巧，了解了各元件之间的相互关系。
在拆装过程中，我们严格遵守操作规程，确保了安全。
5. 实习后期，我们学会了调试和维护液压系统。
通过调整控制阀的位置、压力等参数，使液压系统达到预期的工作效果。
同时，我们还学会了检查液压系统的故障，并进行排除。
实习总结：通过本次实习，我们对液压系统有了更深入的了解，掌握了液压系统中各元件的结构、功能和作用，学会了液压系统的拆装、调试和维护方法。
在实习过程中，我们提高了实践操作能力，增强了理论联系实际的能力。
同时，我们也认识到液压系统在工程中的应用广泛，对现代工业发展具有重要意义。
阀门拆装实验报告
一、实验目的1. 理解阀门的结构和功能。
2. 掌握阀门拆装的步骤和技巧。
3. 培养安全操作意识，确保实验过程中的安全。
4. 提高动手实践能力，加深对液压系统知识的理解。
二、实验原理阀门是液压系统中重要的控制元件，用于控制介质的流动、压力和流量。
本实验主要针对闸阀、球阀和截止阀进行拆装，通过实际操作了解其结构和工作原理。
三、实验工具与材料1. 实验工具：扳手、螺丝刀、锤子、扳手扳手、磁力线、水平尺等。
2. 实验材料：闸阀、球阀、截止阀、密封垫片、螺栓、螺母等。
四、实验步骤1. 闸阀拆装（1）观察闸阀的结构，了解其组成部件。
（2）将闸阀从管道上拆下，注意观察拆卸过程中的顺序。
（3）拆下阀盖，取出阀杆和阀座。
（4）检查阀杆、阀座和密封垫片，如有损坏或磨损，及时更换。
（5）将阀杆、阀座和密封垫片按拆卸顺序装回阀体。
（6）拧紧阀盖，检查密封性。
2. 球阀拆装（1）观察球阀的结构，了解其组成部件。
（2）将球阀从管道上拆下，注意观察拆卸过程中的顺序。
（3）拆下阀体，取出球体和阀杆。
（4）检查球体、阀杆和密封垫片，如有损坏或磨损，及时更换。
（5）将球体、阀杆和密封垫片按拆卸顺序装回阀体。
（6）拧紧阀体，检查密封性。
3. 截止阀拆装（1）观察截止阀的结构，了解其组成部件。
（2）将截止阀从管道上拆下，注意观察拆卸过程中的顺序。
（3）拆下阀盖，取出阀芯和阀座。
（4）检查阀芯、阀座和密封垫片，如有损坏或磨损，及时更换。
（5）将阀芯、阀座和密封垫片按拆卸顺序装回阀体。
（6）拧紧阀盖，检查密封性。
五、实验结果与分析1. 通过实验，掌握了闸阀、球阀和截止阀的拆装步骤和技巧。
2. 理解了阀门的结构和工作原理，加深了对液压系统知识的理解。
3. 培养了安全操作意识，确保了实验过程中的安全。
4. 提高了动手实践能力，为今后在实际工作中解决阀门故障打下了基础。
六、实验总结本次实验通过拆装闸阀、球阀和截止阀，使我们了解了阀门的结构、功能和工作原理，掌握了阀门拆装的步骤和技巧。
液压拆装实习报告
一、实习目的液压技术是现代工业中广泛应用的工程技术之一，掌握液压系统的拆装技术对于提高我国工业自动化水平具有重要意义。
本次液压拆装实习旨在通过实际操作，使学生对液压系统及液压元件的结构、原理和拆装方法有更深入的了解，提高学生的实际操作能力和工程意识。
二、实习内容1. 液压系统概述实习开始前，指导老师简要介绍了液压系统的基本概念、组成、工作原理以及液压元件的分类。
2. 液压元件拆装（1）液压泵拆装实习过程中，我们拆装了齿轮泵。
首先，用内六方扳手拆卸齿轮泵的进出口盖，取出齿轮和轴承；然后，用螺丝刀拆卸轴承座，取出轴承；最后，用卡簧钳拆卸泵体和泵盖，取出密封圈和衬套。
（2）液压阀拆装实习过程中，我们拆装了单向阀、溢流阀和节流阀。
以单向阀为例，先用螺丝刀拆卸阀体和阀盖，取出阀芯和弹簧；然后，用卡簧钳拆卸阀盖和阀体，取出密封垫。
（3）液压缸拆装实习过程中，我们拆装了双作用液压缸。
首先，用螺丝刀拆卸液压缸的进出口盖，取出活塞和活塞杆；然后，用卡簧钳拆卸活塞杆和活塞，取出密封圈；最后，用螺丝刀拆卸液压缸的缸体和缸盖，取出缸套。
3. 液压系统组装在拆装完成后，我们按照拆卸的相反顺序将液压系统组装起来。
注意在组装过程中，要确保各部件的配合紧密，防止泄漏。
三、实习收获1. 加深了对液压系统及液压元件结构、原理的理解。
2. 掌握了液压元件的拆装方法，提高了实际操作能力。
3. 了解了液压系统在工业生产中的应用，增强了工程意识。
4. 培养了团队合作精神，提高了沟通协调能力。
四、实习体会1. 液压技术在实际工程中具有广泛的应用，掌握液压系统的拆装技术对于提高我国工业自动化水平具有重要意义。
2. 液压系统的拆装过程要求操作规范，严格按照拆卸顺序进行，以确保各部件的完整性。
3. 在实习过程中，要注重理论与实践相结合，将所学知识应用于实际操作中。
4. 液压系统的拆装过程较为复杂，需要耐心和细心，培养严谨的工作态度。
五、建议1. 增加液压系统拆装实习的时间，让学生有更多机会实践。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压阀拆装实验
一、实验目的：
1.了解方向阀、压力阀、流量阀等的结构特点；
2.熟悉各阀的主要零部件；
3.熟悉各种液压阀的工作原理。
二、实验器材：
直动式溢流阀、直动式顺序阀、先导式溢流阀、先导式减压阀、节流阀、调速阀、干式电磁换向阀、湿式电磁换向阀、手动换向阀、转阀等各种液压阀，拆装工具，量具等工具。
本次拆装的阀信息为：
三、实验过程：
1.拆开液压阀，取出各部件；
2.分辨各油口，分析工作原理；
3.比较各种阀的异同。
溢流阀的进油口P与上一级液压元件相连，回油口T与油箱相连，
顺序阀进油口P与上一级液压元件相连，回油口T与下一级液压元件相连接，先导式溢流阀的遥控口K与调压阀相连接；减压阀的泄油口单独接入油箱。
4.选择一零件，画零件图，如图 1；
5.按拆卸的相反顺序装配各阀；
6.完成爆炸图，如图 2。
四、思考题
1.低压溢流阀和中高压溢流阀有哪些不同？
低压溢流阀没有卸荷口，不能用於远程调压与卸荷。
2.如果先导式溢流阀主阀芯阻尼孔堵塞，液压系统会出现什么故障？为什么？
先导式溢流阀的工作是利用阻尼孔的作用，产生压力降，使抬起主阀芯，进、出油口接通，实现溢流作用。
倘若阻尼孔被堵塞，先导阀锥阀关闭，不能产生压力降，进、出油口不能接通，则溢流阀不能溢流，无论系统压力增加多少，溢流阀也不能溢流。
3.比较直动式溢流阀、直动式顺序阀的异同。
两种阀结构上十分相似，但性能和功能上有很大区别，主要有：溢流阀出口接油箱，
顺序阀出口接下一级液压元件，溢流阀采取内泄漏，顺序阀一般为外泄漏，溢流阀打开时阀处于半开状态，开口处节流作用强，顺序阀打开时阀芯处于全打开状态，节流作用弱。
4.比较先导式溢流阀、先导式减压阀的异同。
相同点：溢流阀和减压阀同属压力控制阀，都是由液压力和弹簧力来控制阀芯的动作；两者都可以通过遥控口接远程调压阀实现远程控制。
不同点：溢流阀阀口常闭，进出油口不通，减压阀阀口常开，进出油口相通；溢流阀的出口接油箱，反馈压力来自进口油的压力，减压阀的出口接工作油路，反馈压力为出口的压力。
图 1 零件图
螺杆
调节手轮
调节螺母 推杆 调压弹簧 锥阀 先导阀体
螺盖
主阀
阀体 螺盖
主阀弹簧 图 2 爆炸图。
