液压泵、液压缸的拆装实验报告
实习报告液压元件的拆装
实习报告：液压元件的拆装一、实习目的1. 进一步理解常用液压元件的结构组成及工作原理。
2. 掌握正确的拆卸、装配及安装连接方法。
3. 掌握常用液压元件维修的基本方法。
二、实验仪器1. 实习用液压元件：液压泵、液压缸、控制阀等。
2. 工具：内六方扳手、固定扳手、螺丝刀、卡簧钳等。
3. 辅料：铜棒、棉纱、煤油等。
三、实验要求1. 实习前认真预习，搞清楚相关液压元件的工作原理，对其结构组成有一个基本的认识。
2. 针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。
3. 实习中弄清楚常用液压元件的结构组成、工作原理及主要零件、组件特殊结构的作用。
四、实验原理液压系统是利用液体作为工作介质，通过压缩液体传递能量的原理来实现各种机械设备的运动和力的传递。
液压元件是液压系统中的基本组成部分，包括液压泵、液压缸、控制阀等。
液压泵是液压系统的动力元件，其作用是将机械能转换为液压能，为液压系统提供压力油。
液压泵的工作原理主要是通过旋转泵轮，使液体在泵腔内产生压力，从而将液体输送到系统中。
液压缸是液压系统的执行元件，其作用是将液压能转换为机械能，实现机构的运动。
液压缸的工作原理主要是通过液压油的压力作用，使活塞产生位移，从而带动机构运动。
控制阀是液压系统的控制元件，其作用是控制液压系统的工作压力、流量和方向。
控制阀的工作原理主要是通过阀芯的移动，调节阀口的开度，从而控制液压油的流动。
五、实验步骤及注意事项1. 在实习老师的指导下，拆解各类液压元件，观察其结构组成，了解其工作原理。
2. 按照拆卸步骤，先拆卸液压元件的连接管道，然后拆卸固定螺丝，最后拆卸内部的零件。
3. 在拆卸过程中，注意保护液压元件的表面不受损伤，避免零件的丢失。
4. 拆卸完毕后，对液压元件进行清洗，检查其内部是否有损坏，对损坏的零件进行更换。
5. 按照装配步骤，先装配内部的零件，然后装配固定螺丝，最后装配连接管道。
液压泵拆装实验
实验二液压泵拆装实验一、CB型齿轮油泵拆装实验（一）概述齿轮油泵具有结构简单，体积小，重量轻，工作可靠，制造容易、成本低以及对液压油的污染不太敏感，维护与修理方便等优点，因此已广泛地用在压力不高（一般在25公斤／厘米 2 以下）的液压系统中。
齿轮油泵的缺点是漏油较多，轴承上载荷大，因而压力较低，流量脉动和压力脉动较大，噪音高，并只能作定量泵使用，故使用范围受到一定限制，齿轮油泵在结构上采取措施后可以达到较高的工作压力。
CB型齿轮油泵是我国自行设计制造的产品，工作压力为2.5MPa ，为了适应高压系统的需要，在结构上稍加改进（采用了浮动轴套结构即可自动裣轴向间隙），可使油泵出口压力达到7～14 MPa。
CB型齿轮油泵在结构上考虑并较好地解决了轴向间隙问题，径向压力不平衡问题，困油问题等。
（二）实验目的：了解CB型齿轮类油泵的装配程序及结构特点。
（三）实验设备：内六角扳手、固定扳手、螺丝刀、CB-B型齿轮泵一台（四）实验内容及步骤CB-B型齿轮泵结构图见图2—11.工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。
在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。
图2-1CB-B型齿轮泵结构2.装配要点及注意事项：（1）仔细清选零件；（2）各零件原规定的锐角处，应保持锐角，不可倒角修圆。
（3）滚针装在轴承座圈内应充满、不得遗漏，滚针轴承应垂直压入前后盖板孔内，滚针在轴承保持架内应转动灵活无阻。
（4）长、短轴上之平键与齿轮配合，侧向间隙不应过大，顶面不得碰擦，且能轻松推进，轴不得在齿轮内产生径向摆动现象。
（5） CB型齿轮泵径向间隙为0.13～0.16毫米，轴向间隙为0.03毫米。
（6）装配后旋转主动轴（长轴），保证用手旋转平稳无阻滞现象。
（7）对带有油压自动补偿侧板的各类高压齿轮油泵，应注意侧板开关和安装位置。
二、 YB型叶片油泵拆装实验（一）概述叶片油泵具有运动平稳、噪声小、流量均匀性能好，容积效率高等优点，但有自吸性能差，转速不宜太高，对液压油的污染比较敏感，结构较复杂等缺点。

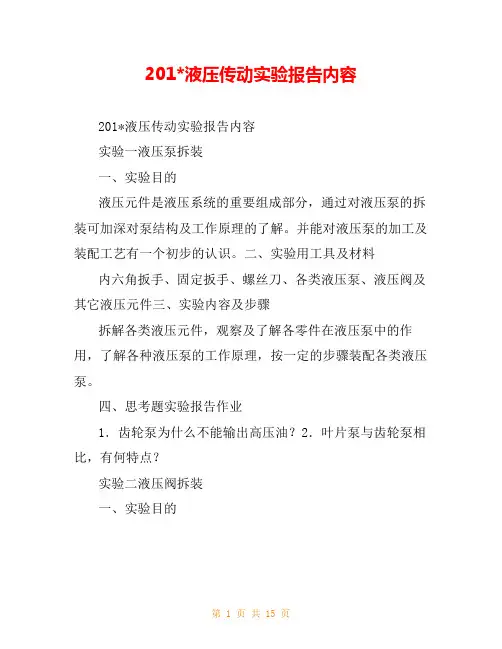

201-液压传动实验报告内容
201*液压传动实验报告内容201*液压传动实验报告内容实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解。
并能对液压泵的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。
四、思考题实验报告作业1．齿轮泵为什么不能输出高压油？2．叶片泵与齿轮泵相比，有何特点？实验二液压阀拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压阀的拆装可加深对阀结构及工作原理的了解。
并能对液压阀的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压阀中的作用，了解各种液压阀的工作原理，按一定的步骤装配各类液压阀。
四、思考题实验报告作业1．先导式溢流阀遥控口的作用是什么？远程调压和卸荷是怎样来实现的？2．泄漏油口如果发生堵塞现象，减压阀能否减压工作？为什么？泄油口为什么要直接单独接回油箱？3．试比较溢流阀、顺序阀、减压阀三种压力控制阀的异同。
实验三进油节流调速特性实验一、实验目的1．了解节流调速回路的构成，掌握其回路的特点。
2．通过对节流阀和调速阀进口节流调速回路的对比实验，了解二者速度－负载特性，综合分析比较它们的调速性能。
二、实验设备与仪器综合液压实验台、计时秒表一个、直尺一个三、实验内容及步骤见讲解四、思考题实验报告作业1．记录实验数据，分析比较节流阀和调速阀进口节流调速回路速度－负载特性2．调速阀进出油口反接时，还能不能起到调速稳定性作用？为什么？实验四液压传动系统回路设计与组装实验综合型、设计型一、实验目的及要求1．与理论教学密切联系，验证和巩固课本教学中的重要内容，达到理论和实践、实践和科研的密切联系。

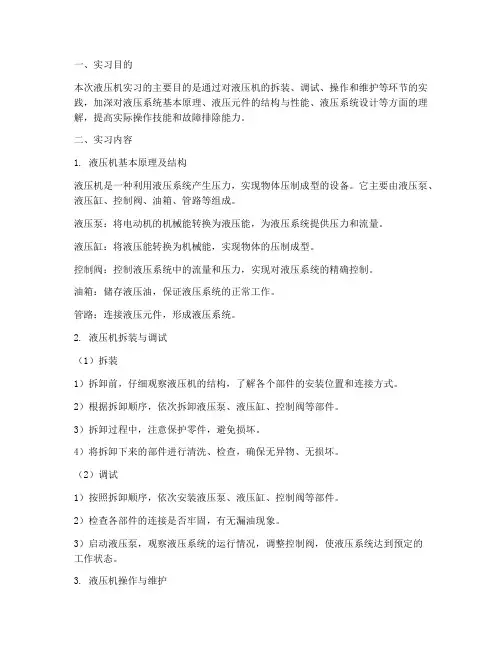

液压机实习报告
一、实习目的本次液压机实习的主要目的是通过对液压机的拆装、调试、操作和维护等环节的实践，加深对液压系统基本原理、液压元件的结构与性能、液压系统设计等方面的理解，提高实际操作技能和故障排除能力。
二、实习内容1. 液压机基本原理及结构液压机是一种利用液压系统产生压力，实现物体压制成型的设备。
它主要由液压泵、液压缸、控制阀、油箱、管路等组成。
液压泵：将电动机的机械能转换为液压能，为液压系统提供压力和流量。
液压缸：将液压能转换为机械能，实现物体的压制成型。
控制阀：控制液压系统中的流量和压力，实现对液压系统的精确控制。
油箱：储存液压油，保证液压系统的正常工作。
管路：连接液压元件，形成液压系统。
2. 液压机拆装与调试（1）拆装1）拆卸前，仔细观察液压机的结构，了解各个部件的安装位置和连接方式。
2）根据拆卸顺序，依次拆卸液压泵、液压缸、控制阀等部件。
3）拆卸过程中，注意保护零件，避免损坏。
4）将拆卸下来的部件进行清洗、检查，确保无异物、无损坏。
（2）调试1）按照拆卸顺序，依次安装液压泵、液压缸、控制阀等部件。
2）检查各部件的连接是否牢固，有无漏油现象。
3）启动液压泵，观察液压系统的运行情况，调整控制阀，使液压系统达到预定的工作状态。
3. 液压机操作与维护（1）操作1）根据液压机的使用说明书，了解操作规程。
2）启动液压泵，观察液压系统的运行情况。
3）根据工件的要求，调整液压缸的压力和速度。
4）完成工件压制成型后，关闭液压泵，停止操作。
（2）维护1）定期检查液压系统各部件的磨损情况，及时更换损坏的部件。
2）定期更换液压油，保持液压系统的清洁。
3）定期检查液压系统的密封性能，防止漏油。
三、实习成果与收获1. 通过实习，加深了对液压系统基本原理、液压元件的结构与性能、液压系统设计等方面的理解。
2. 提高了实际操作技能和故障排除能力。
3. 了解了液压机的生产流程和操作方法。
4. 培养了团队协作精神，提高了沟通能力。
四、不足与建议1. 不足实习过程中，由于对液压系统原理和液压元件的了解还不够深入，对一些问题的处理不够熟练。
液压泵拆装实验报告
液压泵拆装实验报告液压拆装实验液压实验报告一、液压泵拆装（一）实验目的液压动力元件——液压泵是液压系统的重要组成部分，通过对液压泵的拆装实训以达到下列目的：1、进一步理解常用液压泵的结构组成及工作原理。
2、掌握的正确拆卸、装配及安装连接方法。
3、掌握常用液压泵维修的基本方法。
（二）实验用液压泵、工具及辅料1、实验用液压泵：齿轮泵2 台。
2、工具：内六方扳手2 套、固定扳手、螺丝刀、卡簧钳等。
3、辅料：铜棒、棉纱、煤油等。
（三）实验要求1、实习前认真预习，搞清楚相关液压泵的工作原理，对其结构组成有一个基本的认识。
2、针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。
3、实习中弄清楚常用液压泵的结构组成、工作原理及主要零件、组件特殊结构的作用。
（四）实训内容及注意事项在实习老师的指导下，拆解各类液压泵，观察、了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按照规定的步骤装配各类液压泵。
1、齿轮泵型号：CB－B 型齿轮泵。
结构：泵结构见图1-1 及图1-2。
①工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。
在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。
图1-1 外啮合齿轮泵结构示意图图1-2 齿轮泵结构示意图1-后泵盖2-滚针轴承3-泵体4-前泵盖5-传动轴②拆装步骤1、拆解齿轮泵时，先用内六方扳手在对称位置松开6个紧固螺栓，之后取掉螺栓，取掉定位销，掀去前泵盖4，观察卸荷槽、吸油腔、压油腔等结构，弄清楚其作用，并分析工作原理。
2、从泵体中取出主动齿轮及轴、从动齿轮及轴。
3、分解端盖与轴承、齿轮与轴、端盖与油封。
4、装配步骤与拆卸步骤相反。
③拆装注意事项1、拆装中应用铜棒敲打零部件，以免损坏零部件和轴承。
2、拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决。
实验一-液压泵拆装实验
实验一、液压泵拆装实验一、实验目的：了解常用液压泵的结构特点二、实验要求：通过对液压泵的拆装，加深对液压泵结构特点和工作原理的认识。
三、实验内容（一）、齿轮泵拆装分析1．齿轮泵型号：CB－B型齿轮泵2．拆卸步骤：1）松开6个紧固螺钉2，分开端盖1和5；从泵体4中取出主动齿轮及轴、从动齿轮及轴；2）分解端盖与轴承、齿轮与轴、端盖与油封。
此步可不做。
装配顺序与拆卸相反。
3．主要零件分析1）泵体4 泵体的两端面开有封油槽d，此槽与吸油口相通，用来防止泵内油液从泵体与泵盖接合面外泄，泵体与齿顶圆的径向间隙为0.13～0.16mm。
2）端盖1与5 前后端盖内侧开有卸荷槽e（见图中虚线所示），用来消除困油。
端盖1上吸油口大，压油口小，用来减小作用在轴和轴承上的径向不平衡力。
3）齿轮3 两个齿轮的齿数和模数都相等，齿轮与端盖间轴向间隙为0.03～0.04mm，轴向间隙不可以调节。
4．思考题1）齿轮泵的密封容积怎样形成的？2）该齿轮泵有无配流装置？它是如何完成吸、压油分配的？3）该齿轮泵中存在几种可能产生泄漏的途径？为了减小泄漏，该泵采取了什么措施？4）该齿轮泵采取什么措施来减小泵轴上的径向不平衡力的？5）该齿轮泵如何消除困油现象的？（二）、限压式变量叶片泵拆装分析1．叶片泵型号：YBX型变量叶片泵2．拆卸步骤：1）松开固定螺钉，拆下弹簧压盖，取出弹簧4及弹簧座5；2）松开固定螺钉，拆下活塞压盖，取出活塞11；3）松开固定螺钉，拆下滑块压盖，取出滑块8及滚针9；4）松开固定螺钉，拆下传动轴左右端盖，取出左配流盘、定子、转子传动轴组件和右配流盘；5）分解以上各部件。
拆卸后清洗、检验、分析，装配与拆卸顺序相反。
3．主要零件分析1）定子和转子定子的内表面和转子的外表面是圆柱面。
转子中心固定，定子中心可以左右移动。
定子径向开有13条槽可以安置叶片。
2）叶片该泵共有13个叶片，流量脉动较偶数小。
叶片后倾角为240，有利于叶片在惯性力的作用下向外伸出。
液压泵齿轮泵的拆装
液压泵、齿轮泵的拆装一、实验目的通过对液压泵的拆装可加深对泵结构、工作原理及使用范围的了解,理解选择液压泵的原则和主要拫据;二、实验仪器齿轮泵、叶片泵、内六角扳手、固定扳手、螺丝刀等拆装工具;三、实验内容齿轮泵的拆装在各类容积式液压泵中,齿轮栗具有结构简单、重量轻、容易制造、成本低、工作可靠、维修方便等特点,因而广泛应用于中低压系统中;它的缺点是容积效率低、轴承载荷大,此外,流量脉动、压力脉动和噪音都比较大;叶片泵的拆装叶片泵具有结构紧凑、体积小、运转平稳、输油量均匀、噪音小、寿命长等优点,因此,在中低压系统中应用非常广泛;随着结构、工艺材料的改进,叶片泵正向中高压和高压方向 I发展;它的缺点是结构复杂,吸油性能较差,对油液的污染较敏感;柱塞泵的拆装没做柱塞泵分为径向柱塞泵和轴向柱塞泵两种：1径向柱塞泵性能较稳定、工作较可靠,但自吸能力差、径向尺寸大、结构复杂、价格髙;柱塞数多为奇数2轴向柱塞泵性能稳定、工作可靠、结构紧凑、径向尺寸小、惯性小、容积效率高,但轴向尺寸较大、轴向作用力也大,结构复杂、价格高;柱塞泵多用于需要高压大流量和流量需要调节的液压系统中;四、实验步骤利用提供的拆装工具,按顺序拆装液压泵,并记录拆装顺序;了解完泵的结构后,按顺序将泵装配复原;检查装配完的泵,零件不可多一件,也不可少一件齿轮泵：拆装步骤如下：1 拆解齿轮泵时,先用内六方扳手在对称位置松开紧固螺栓,之后取掉螺栓,取掉定位销,掀去前泵盖,观察卸荷槽、吸油腔、压油腔等结构,弄清楚其作用,并分析工作原理2 从泵体中取出主动齿轮及轴、从动齿轮及轴； _3 分解端盖与轴承、齿轮与轴、端盖与油封；4 装配步骤与拆卸步骤相反;齿轮泵工作原理：在吸油腔,轮齿在啮合点相互从对方齿谷中退出,密封工作空间的有效容积不断增大,完成吸油过程;在排油腔,轮齿在啮合点相互进入对方齿谷中,密封工作空间的有效容积不断减小完成排油过程;二双作用叶片泵：拆装步骤及注意事项：1拆解叶片泵时,先用内六方扳手对称位置松开后泵体上的螺栓后,再取掉螺检,敲打使传动轴和前泵体及泵盖部分从轴承上脱下,把叶片分成两部分；2观察后泵体内定子、转子、叶片、配流盘的安装位置3取掉泵盖,取出传动轴,观察所用的密封元件4拆卸过程中,注意仔细观察发现进油出油路线,分析液压泵原理,多多请教指导老师5装配时,遵循先拆的部件后安装,后拆的零部件先安装的原则,正确合理的安装,注: 配流盘、定子、转子、叶片应保持正确装配方向,安装完毕后应使栗转动灵活,没有卡死现象;五.实验报告根据拆装结果,完成下列问题的回答.1、选用液压泵的原则和根据有那些答：选择液压泵的原则是：根据主机工况、功率大小和系统对工作性能的要求,首先确定液压泵的类型,然后按系统所要求的压力、流量确定其规格型号;选择液压泵时要考虑的因素有工作压力、流量、转速、定量或变量、变量方式、合积效率、总效率、寿命及原动机的种类、噪声、压力脉动率、自吸能力等,还要考虑与液压油的相容性、尺寸、重量、经济性、维修性等;这些因素,有些己写在产品样本或技术资料里,要仔细研究,不明确的地方最好询问制造厂;2、通过拆装,从结构上理解齿轮栗的工作原理怎样的；答：依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵;由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去;3、通过拆装,从结构上理解齿轮泵的困油、泄漏和径向不平衡现象及解决方法答：液压油在渐开线齿轮泵运转过程中,因齿轮相交处的封闭体积随时间改变,常有一部分的液压油被密封在齿间,称为困油现象,因液压油不可压缩将使外接齿轮产生极大的振动和噪声,影响系统正常工作;齿轮泵困油现象解决方法：是在齿轮啮合处的侧面向排油腔开一道卸油槽,使困于两齿间的油可以被排出以消除困油现象,齿轮泵工作时有三个主要泄露途径：1齿轮两侧面与端盖间轴向间隙2泵体内孔和齿轮外圆间的径向间隙3两个齿面啮合间解决泄露问题的对策是选用适当的间隙进行控制;端面间隙补偿采用静压平衡措施,高压齿轮泵往往通过在泵的前、后端盖间增设浮动轴套或浮动侧板的结构措施,以实现轴向间隙的自动补偿;齿轮泵工作时,在齿轮和轴承上承受径向液压力的作用;泵的右侧为吸油腔,在压油腔内有液压力作用于齿轮上,沿着齿顶的泄漏油,具有大小不等的压力,就是齿轮和轴承收到的径向不平衡力；另外压油腔因齿顶泄漏,其压力为递减;液压力越高,这个不平衡力就越大,其结果不仅加速了轴承的磨损,降低了轴承的寿命,甚至使轴变形,造成齿顶和泵体内壁的摩擦等;解决径向不平衡问题的简单办法是缩小压油口,使压油腔仅作用在一个齿到两个齿的范围内,也可以采用开压力平衡槽的办法来消除径向不平衡力4、通过拆装,从结构上理解叶片泵对油液污染敏感叶片泵的结构非常紧凑,间隙也非常小,它的转子与定子之间的间隙只有2~4丝,单面只有1-2丝,叶片与转子槽之间的配合间隙更小,如果液压油出现油渍那么可能会将液压泵卡住甚至于使其报废;5、通过拆装,从结构上理解为什么叶片泵比齿轮泵自吸能力差叶片泵和齿轮泵都属于容积泵的一种,若是加工在同等精度要求下他们的自吸能力是一样的;但是叶片泵一般多为输送有杂质的介质在生产时人为的将叶片与泵壳之间的间隙放大防止卡住,所以相对于一般输送洁净介质的齿轮泵来说他的配合间隙大了那么自吸能力相对产生影响也就降低了叶片泵的自吸能力;6、双作用叶片泵为什么会出现困油现象在双作用式叶片泵中,每个密封工作的容积,在通过定子长半径圆弧和短半径圆弧处的封油区时,—般按照原理来说是不会产生困油现象的；但由于定子上的圆弧曲线以及叶片泵都不可能做得很准确,所以还是有可能出现轻微的困油现象;这种困油现象虽然不像齿轮泵那样严重,但也会使液压泵产生液压冲击、振动和流置不均匀等危害;为解决这种困油现象产生的危害,可以将液压泵中配油盘的排油窗口,在叶片从封油区进入排油区的一边,开一个三角形截面的三角槽,用来减小油腔中压力的突然变化,以降低输出压力的脉动和噪声;当配油盘上开了三角槽以后,封闭的油液在还没有接通排油腔之前就通过三角槽与压力油相连,使其压力逐渐上升,这样就使泵的压力脉动、流量脉动和噪声都降下来了;1、3—吸油口2、4一排油口 d—三角槽7、柱塞泵分为哪几种类型各有何特点常见的柱塞泵分为径向柱塞泵,轴向柱塞泵,直轴斜盘式柱塞泵,液压柱塞泵1、轴向柱塞泵轴向柱塞泵是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵;轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的;由于柱塞和柱塞孔都是圆形零件,加工时可以达到很高的精度配合,因此容积效率高,运转平稳,流量均匀性好,噪声低,工作压力高等优点,但对液压油的污染较敏感,结构较复杂,造价较高;2、直轴斜盘式柱塞泵直轴斜盘式柱塞泵分为压力供油型的自吸油型两种;压力供油型液压泵大都采用有气压的油箱,也有液压泵本身带有补油分泵向液压泵进油口提供压力油的;自吸油型液压栗的自吸油能力很强,无需外力供油;靠气压供油的液压油箱,在每次启动机器后,必须等液压渍箱达到使用气压后,才能操作机械;如液压油箱的气压不足时就担任执器,会对液压泵内的滑鞭造成拉脱现象,会造成泵体内回程板与压板的非正常磨损;3、径向柱塞泵径痴柱塞泵可分为阀配流与轴配流两大类;阀配流径向柱塞泵存在故障率高、效率低等缺点;国际上 70、80年发展的轴配流径向柱塞泵克服了阀配流径向柱塞泵的不足;由于径向泵结构上的特点,限定了轴配流径向柱塞泵比轴向柱塞泵耐冲击、寿命长、控制精度髙;变量行程短泵的变量是在变量柱塞和限位柱塞的作用下,改变定子的偏心距实现的,而定于的最大偏心距为5—9mm 根据排量大小不同,变量行程很短;且变量机构设为高压操纵,由控制阀进行控制;故该泵的响应速度快;径向结构设计克服了如轴向柱塞菜滑靴偏磨的问题;使其抗冲击能力大幅度提高;4、液压柱塞泵液压柱塞泵靠气压供油的液压油箱,在每次启动机器后,必须等液压渍箱送到使用气压后,才能操作机械;直轴斜盘式柱塞泵分为压力供油型的自吸油型两种;压力供油型液压泵大都采用有气压的油箱,也有液压泵本身带有补油分泵向液压泵进油口提供压为油的;自吸油型液压泵的自吸油能力很强,无需外力供油;对于自吸油型柱塞泵,液压油箱内的油液不得低于油标下限,要保持足够数量的液压油;液压油的清洁度越高,液压泵的使用寿命越长;。
液压传动实验报告
实验一液压元件模型拆装实验1.实验目的（1）熟悉液压泵、液压阀等的结构组成；（2）掌握各液压泵以及液压阀的工作原理及其作用和特点；2．实验器材齿轮泵、叶片泵、柱塞泵等各种液压泵；直动式溢流阀、直动式顺序阀、先导式溢流阀、先导式减压阀、节流阀、调速阀、电磁换向阀、手动换向阀、行程阀等各种液压阀；固定扳手、活动扳手、内六角扳手、卡钳、十字起、一字起。
3．实验内容（一）外啮合齿轮泵拆装分析（1）结构组成泵体、前、后泵盖、主动轴、从动轴、齿轮（2）工作原理两啮合的轮齿将泵体、前后盖板和齿轮包围的密闭容积分成两部分，轮齿进入啮合的一侧密闭容积减小，经压油口排油，退出啮合的一侧密闭容积增大，经吸油口吸油。
（3）拆装步骤拆除螺栓——取出定位销——打开泵盖——取出齿轮和轴——分离齿轮和轴（4）主要零件分析齿轮：一对几何参数完全相同的齿轮、齿宽为B、齿数为z主动轴：对齿轮起定位作用，将电能转化能机械能（5）职能符号（二）先导式溢流阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理液体压力达到先导阀的调定压力时，先导阀阀芯打开，液流流过主阀中的阻尼孔，使主阀上下两端形成压差，主阀阀口开启，开始溢流，此时液流阀进口压力基本上为定值。
（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把进口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号（三）先导式减压阀拆装分析（1）结构组成先导阀（阀芯、调压弹簧、调节杆、调节螺母）、主阀（阀芯、阀体、复位弹簧、阻尼孔）（2）工作原理（3）拆装步骤去除管口——卸掉调节螺母和调节杆——取出先导阀芯和调压弹簧——打开主阀底部封盖口——取出主阀芯和复位弹簧（4）主要零件分析调压弹簧：弹性刚度比较大，起调压作用复位弹簧：弹性刚度比较小，起主阀复位作用主阀芯：为滑阀，内有径向孔和轴向孔，用来把出口压力油引入主阀测压面，阻尼孔用来是主阀芯上下两端形成压差（5）职能符号实验二顺序动作回路实验1.实验目的（1）了解顺序动作回路的构成和特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压传动实验报告
实验名称液压泵、液压缸的拆装实验
实验人姓名年级班级专业
实验地点实验日期
实验指导老师（签名）
实验报告
1．本实验目的：
2．本实验所用设备：
3.思考题
（1）齿轮油泵的旋转方向与吸、压油口的位置关系是怎样的？
（2）通过观察油泵的结构说明齿轮油泵是怎样解决困油问题和径向油压力不平衡问题的？
（3）观察单作用叶片和双作用叶片，在转子槽内放置的倾角与旋转方向的关系有什么不同？为什么？
（4）影响齿泵工作压力提高的主要因素有哪些？一般中高压齿轮泵在结构上相应地采取了哪些措施？
（5）CY14-IB型轴向柱塞泵工作原理、泵结构组成，各组成部分的作用是什么？
（6）简述 CY14-IB型轴向柱塞泵变量特性，你是否掌握了此类泵P-Q特性曲线的调节方法？画出其P-Q特性曲线加以说明。
