(完整版)水泥密度测定方法
水泥的密度检测方法
水泥的密度检测方法
水泥的密度检测方法通常使用密度计或比重砂浆来进行。
1. 密度计法：
- 准备一个密度计，并将其置于水平位置。
- 取一定重量的水泥样品，称重并记录质量。
- 将水泥样品放入密度计中，并记录初始体积。
- 加入一定量的清水，使水泥完全浸泡，并等待一段时间以确保水泥充分湿润。
- 将泡过水后的水泥样品从密度计中取出，并用纸巾或干燥剂擦干。
- 将水泥样品放入密度计中并记录体积。
- 计算水泥的密度：密度=水泥的质量/（体积2-体积1）。
2. 比重砂浆法：
- 准备一定比例的砂浆混合物，通常为水泥、砂与水的比例。
- 将混合物充分搅拌，并将其倒入塑料容器中。
- 将塑料容器振动以移除空气泡沫，并确保砂浆填满容器。
- 将容器放置在平稳的表面上，并记录容器的重量。
- 充分干燥砂浆，并记录容器的干燥重量。
- 计算水泥的密度：密度=砂浆的干燥重量/（容器的干燥重量-容器的初始重量）。
这些方法可以方便、准确地进行水泥密度的检测。
水泥密度测定办法

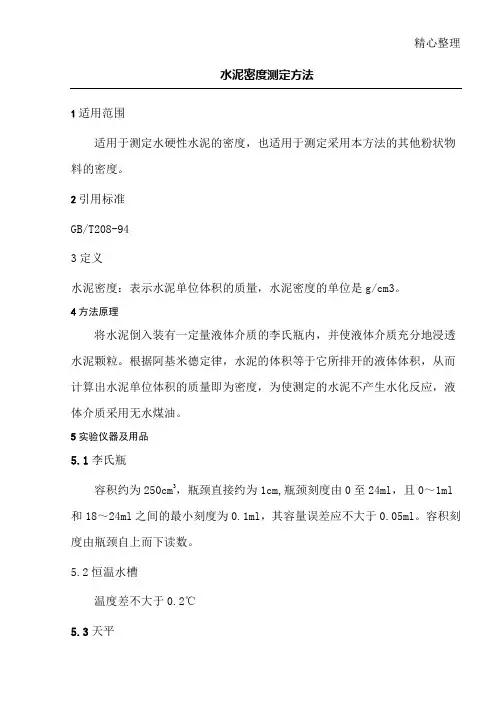

精心整理水泥密度测定方法1适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。
2引用标准GB/T208-943定义4方法原理55.11cm,瓶颈刻度由0至24ml，且0～1ml 和18～24ml之间的最小刻度为0.1ml，其容量误差应不大于0.05ml。
容积刻度由瓶颈自上而下读数。
5.2恒温水槽温度差不大于0.2℃5.3天平精心整理分度值不大于0.01g5.4无水煤油符合GB253要求5.5烧杯规格为500ml5.6细铁丝或者细铜丝5.7烘箱温度控制110±5℃5.8小勺5.9滤纸5.10毛笔5.115.125.136操作步骤6.1实验前应将试样通过0.9mm方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；6.2洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李精心整理氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1（读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。
从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。
称取干燥水泥试样精心整理6.4实验结束后，将滤纸折成三角形状坐于烧杯中铺开，用手往复摇动李氏瓶，将瓶中的煤油和水泥的液体倒在滤纸上过滤，往瓶中加入干净的煤油，继续摇动倒在滤纸上，往复几次，直至干净为止，不能用煤油清洗的部份，用铁丝伸入瓶中进行清除，然后用水清洗干净，放入烘箱中烘干，过滤后的煤油应进行回收到棕色瓶中，以备下次使用。
7安全与环境保护7.1油火灾发生；佩戴防护用品从事操作。
水泥密度的测定
四川广元高力水泥实业有限公司水泥密度测定检验规程目的：规定水泥密度测定检验操作步骤及操作标准化，以确保生产在受控状态下进行。
范围：适用于水硬性水泥的密度，也适用于采用本方法的其他粉状物料的密度的测定。
程序：1、本规程规定了水泥密度测定方法的原理、仪器和设备、试验条件及材料、试验方法、结果与计算。
2、方法原理：将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。
根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。
3、测定步骤：3.1将无水煤油注入李氏瓶中至0到1mL刻度线后(以弯月面下部为准),盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度)，恒温30min,记下初始(第一次)读数。
3.2从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。
3.3水泥试样应预先通过0.90 mm方孔筛，在(110士5)℃温度下干燥lh，并在干燥器内冷却至室温。
称取水泥60g，称准至0.01g。
3.4用小匙将水泥样品一点点的装入李氏瓶中，反复摇动(亦可用超声波震动)，至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。
3.5第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。
4、结果计算：4.1水泥体积应为第二次读数减去初始(第一次)读数，即水泥所排开的无水煤油的体积(mL)。
4.2水泥密度ρ（g/cm3）按下式计算:水泥质量(g)水泥密度ρ=排开的体积(cm3)结果计算到小数第三位，且取整数到0.01g/cm3，试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02g/cm3。
本规程从2010年7月1日起执行！四川广元高力水泥实业有限公司化验室2010年6月16日编写：罗天德审核：郑锋批准：罗洪辉。
水泥的密度测定
水泥的密度检测水泥在工地工程上会经常用到。
粉状水硬性无机胶凝材料。
加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。
用它胶结碎石制成的混凝土，硬化后不但强度较高，而且还能抵抗淡水或含盐水的侵蚀。
长期以来，它作为一种重要的胶凝材料。
水泥浆的比重可用容量筒来测定。
可以用一个5升的容量筒，加入特定比例的水泥浆。
用重量/体积即得到水泥浆的比重，又称为容重。
例如 1：1的水泥浆，加入5升到容量筒后，如果“水泥浆+筒”=10kg ，“筒”重=2.4kg ，那么水泥浆的容重为：(10-2.4)/5=1520kg/m3按照国家标准检测方法原理:将一定质量的水泥倒入装有足够量液体介质的李氏瓶内，液体的体积应可以充分浸润水泥颗粒。
根据阿基米德定律，水泥颗粒的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度。
试验中，液体介质采用无水煤油或不与水泥发生反应的其它液体。
其步骤：1. 水泥试样应预先通过0.90mm 方孔筛，在110℃±5℃温度下烘干1h ，并在干燥器内冷却至室温（室温应控制在20℃±1℃）.2. 称取水泥60g （m ），精确至0.01g 。
在测试其他材料密度时，可按实际情况增减称量材料质量，以便读取刻度值。
3. 将无水煤油注入李氏瓶中至“0ml 到1ml ”之间刻度线后（选用磁力搅拌此时应加入磁力棒）,盖上瓶盖放入恒温槽内，使刻度部分浸入水中（水温应控制在20℃±1℃），恒温至少30min ，记下无水煤油的初始（第一次）读书（1V ）4. 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。
5. 用小匙将水泥样品一点点地装入李氏瓶中，反复摇动（亦可用超声波震动或磁力搅拌等），直至没有气泡排出，再次将李氏瓶静置于恒温水槽，使刻度部分浸入水中，恒温至少30min ，记下第二次读数（2V ）.结果的计算水泥密度ρ，结果精确至0.01g/ 3cm ,试验结果取两次测定结果的算术平均值，两次测定结果之差不大于0.02g/ 3cm 。
水泥密度试验检测方案方法

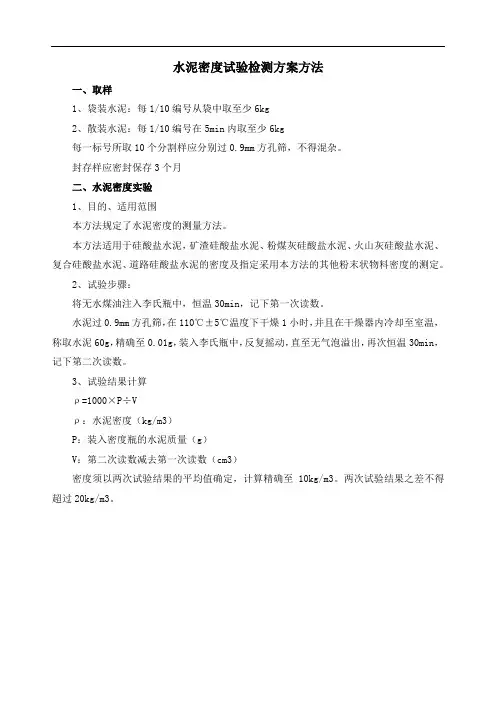

水泥密度试验检测方案方法
一、取样
1、袋装水泥：每1/10编号从袋中取至少6kg
2、散装水泥：每1/10编号在5min内取至少6kg
每一标号所取10个分割样应分别过0.9mm方孔筛，不得混杂。
封存样应密封保存3个月
二、水泥密度实验
1、目的、适用范围
本方法规定了水泥密度的测量方法。
本方法适用于硅酸盐水泥，矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥的密度及指定采用本方法的其他粉末状物料密度的测定。
2、试验步骤：
将无水煤油注入李氏瓶中，恒温30min，记下第一次读数。
水泥过0.9mm方孔筛，在110℃±5℃温度下干燥1小时，并且在干燥器内冷却至室温，称取水泥60g，精确至0.01g，装入李氏瓶中，反复摇动，直至无气泡溢出，再次恒温30min，记下第二次读数。
3、试验结果计算
ρ=1000×P÷V
ρ：水泥密度（kg/m3）
P：装入密度瓶的水泥质量（g）
V：第二次读数减去第一次读数（cm3）
密度须以两次试验结果的平均值确定，计算精确至10kg/m3。
两次试验结果之差不得超过20kg/m3。
水泥密度测定方法
水泥密度测定方法水泥密度是指单位体积水泥的质量，通常用于评估水泥的品质和性能。
正确的水泥密度测定方法对于水泥生产和工程建设具有重要意义。
本文将介绍几种常用的水泥密度测定方法，希望能对相关领域的研究人员和工程技术人员有所帮助。
一、水泥密度测定原理。
水泥密度的测定原理主要是通过测量水泥的质量和体积，然后计算出水泥的密度。
水泥的密度与其成分、烧成温度、晶体结构等因素有关。
在实际测定中，可以采用排水法、气体比重法、密度计法等方法进行测定。
二、水泥密度测定方法。
1. 排水法。
排水法是一种简单易行的水泥密度测定方法。
具体操作步骤如下，首先，取一个容器，将一定质量的水泥样品放入容器中；然后，往容器中加入足够的水，使水泥样品完全浸没在水中；接着，轻轻振荡容器，使水泥样品中的气泡全部排出；最后，测量容器中的总质量，减去容器和水的质量，即可得到水泥的质量。
通过测量容器的体积，就可以计算出水泥的密度。
2. 气体比重法。
气体比重法是利用气体比重瓶来测定水泥密度的方法。
具体操作步骤如下，首先，将气体比重瓶清洗干净并晾干；然后，将水泥样品放入气体比重瓶中，再用干燥的石英砂填满瓶口，将瓶口抹干净；接着，将气体比重瓶浸入水中，使其完全浸没，然后将瓶口封闭，测量瓶中的水的质量；最后，根据水的质量和气体比重瓶的体积，即可计算出水泥的密度。
3. 密度计法。
密度计法是利用密度计来测定水泥密度的方法。
具体操作步骤如下，首先，将一定质量的水泥样品放入容器中，再往容器中加入一定体积的水，搅拌均匀；然后，将密度计浸入容器中，等待密度计指示稳定后，即可读取水泥的密度。
三、注意事项。
在进行水泥密度测定时，需要注意以下几点：1. 操作规范，在进行水泥密度测定时，需要按照标准操作规程进行，避免操作不当导致测定结果的误差。
2. 样品处理，水泥样品在测定前需要经过干燥和筛分等处理，以保证测定结果的准确性。
3. 仪器校准，对于使用仪器进行测定的方法，需要定期进行仪器的校准和维护，以确保测定结果的可靠性。
水泥密度测定
一、测定原理1.水泥密度测定将水泥加入装有一定量液体介质的李氏比重瓶内，并使液体介质充分地湿润水泥颗粒。
根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而可得出水泥单位体积的质量，即密度。
为使测定的水泥不产生水化反应，液体介质采用无水煤油。
2.容积密度测定用水泥装满容积密度测定仪的升筒，由升筒中水泥质量即可得知该水泥容积密度。
二、仪器设备1.李氏比重瓶(如右图5)李氏比重瓶用抗化学侵蚀性强和热阻小的玻璃制成，成品透明无条纹，并有 足够的厚度以确保良好的耐裂性。
容积为200～250cm 3，带有长18～20cm 、直径1cm 的细颈，下面有鼓形扩大颈。
细颈有自下而上的容积刻度读数，其容量误差应不大于。
颈部为喇叭形漏斗，并有玻璃磨口塞。
图5 李氏比重瓶2.恒温水槽或其他恒温的盛水玻璃容器，温度波动应能维持在±℃。
3.容积密度测定仪(如图6)容积密度测定仪主要由漏斗、导管及盖、2mm 开孔的筛板与容积1000cm 3 的升筒组成。
4.台式天平：最大称量lOOg ，分度值。
5.钢尺。
6.烘干箱。
三、测定方法（一）水泥密度的测定1.试验前应将水泥试样预先通过方孔筛预筛，筛下水泥试样，放在110±5℃烘箱中烘干1h ，并置于干燥器内冷却至室温备用。
2.洗净李氏比重瓶并烘干，将无水煤油注入李氏比重瓶中使液面至零点刻度线，盖上瓶塞放人恒温水槽内，使刻度部分浸入水中，恒温，记下初始(第一次)液面体刻度V 1。
3.从恒温水槽中取出李氏比重瓶，用滤纸将李氏比重瓶细长颈内没有煤 油的部分，仔细擦干净。
1-漏斗 2-导管 3-盖4.称取干燥水泥试样60g(准确至，用小勺慢慢装入李氏比重瓶内 4-筛板 5-升筒为防止堵塞，将比重瓶绕竖轴摇动几次，排除气泡，盖上瓶塞后放人恒温水 图6 容积密度测定仪 槽内，在相同温度下恒温，记下第二次液面的体积刻度V 2。
5.密度计算公式：ρ=12V V m式中：ρ—水泥密度(g ／cm 3)，V 1——装入水泥试样前李氏比重瓶内液面读数(cm 3)；V 2——装人水泥试样后李氏比重瓶内液面读数(cm 3)；m―—装入李氏比重瓶的水泥质量(g)。
水泥密度测定方法
水泥密度测定方法1 适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。
2 引用标准GB/T 208-943 定义水泥密度：表示水泥单位体积的质量，水泥密度的单位是g/cm3。
4 方法原理将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。
根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而计算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。
5 实验仪器及用品李氏瓶容积约为250cm3，瓶颈直接约为1cm,瓶颈刻度由0至24ml，且0～1ml和18～24ml之间的最小刻度为，其容量误差应不大于。
容积刻度由瓶颈自上而下读数。
恒温水槽温度差不大于℃天平分度值不大于无水煤油符合GB 253要求烧杯规格为500ml1细铁丝或者细铜丝烘箱温度控制110±5℃小勺滤纸毛笔称样盘干燥器方孔筛规格为6 操作步骤实验前应将试样通过方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1 （读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。
从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。
称取干燥水泥试样60g，准确至，一手持称样盘，一手用小勺将称样盘中水泥试样慢慢装入李氏瓶内，防止堵塞（如有堵塞应先将瓶口的水泥用毛笔刷入瓶内，用手提住瓶口，轻轻的上下抖动直至水泥落入瓶底）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥密度测定方法（GB/T 208-2014）
5.4.1 方法原理
将一定质量的水泥倒入装有足够量液体介质的李氏瓶内，液体的体积应可以充分浸润水泥颗粒。
根据阿基米德定律，水泥颗粒的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度。
试验中，液体介质采用无水煤油或不与水泥发生反应的其他液体。
5.4.2 仪器与材料
李氏瓶：李氏瓶由优质玻璃制成，透明无条纹，具有抗化学侵蚀且热滞后性小，要有足够的厚度以确保良好的耐裂性。
李氏瓶横截面形状为圆形。
瓶颈刻度由0mL~1mL和18mL~24mL两段刻度组成，且0mL~1mL和18mL~24mL以0.1mL为分度值，任何标明的容量误差都不大于0.05mL。
无水煤油：符合GB 253要求。
恒温水槽：应有足够大的容积，使水温可以稳定控制在20℃±1℃。
天平：量程不小于100g，分度值不大于0.01g。
温度计：量程包括0℃~50℃，分度值不大于0.1℃
5.4.3 测定步骤
5.4.3.1水泥试样应先通过0.90mm方孔筛，在110℃±5℃温度下烘干1h，并在干燥器内冷却至室温（室温应控制在20℃±1℃）。
5.4.3.2 称取水泥60g（m），精确至0.01g，在测试其它材料密度时，可按实际情况增减称量材料质量，以便读取刻度值。
5.4.3.3 将无水煤油注入李氏瓶中至“0mL”到“1mL”之间刻度线后（选用磁力搅拌），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在20℃±1℃），恒温至少30min，记下无水煤油的初始（第一次）读数（V1）.
5.4.3.4 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有没有的部
分仔细擦干净。
5.4.3.5 用小匙将水泥样品一点点装入李氏瓶中，反复摇动（亦可用超声波振动或磁力搅拌等）直至没有气泡排出，再次将李氏瓶静置于恒温水槽，使刻度部分浸入水中，恒温至少30min，记下第二次读数（V2）。
5.4.3.6 第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。
5.4.4 计算
水泥密度ρ按下式计算，结果精确至0.01g/cm 3
,试验结果取两次测定结果的算术平均值，两次测定结果之差不大于0.02g/cm 3。
12m
V V 式中：
Ρ——水泥密度，单位为克每立方厘米，
（g/cm 3）；m ——水泥质量，单位为克，（g ）；
V 2——李氏瓶第二次读数（mL ）；
V 1——李氏瓶第一次读数（mL ）。
