基于LabVIEW的自动控制原理虚拟实验系统
第29卷 第1期2007年2月电气电子教学学报J OU RNAL OF EEEVol.29 No.1Feb.2007基于LabVIEW的自动控制原理虚拟实验系统赵剑锋,吴继平(东南大学 电气工程学院,江苏南京210096)①摘 要:根据“自动控制原理”课程实验教学在高校实验实践中遇到的困难和实验教学改革的需要,本文提出了建立基于LabVIEW的自动控制虚拟实验系统方案。
文中分析了目前常见的虚拟实验系统的优缺点,相应的应用LabVIEW编程语言实现了包含“自动控制原理”课程常见实验的虚拟实验系统,并提出了进行硬件实验扩充的设想。
最后,利用Matlab语言编程进行对比分析,进行正确性验证。
关键词:虚拟仪器;LabV IEW;自动控制实验;Matlab中图分类号:TP13;G642 文献标识码:B 文章编号:1008-0686(2007)01-0085-03 Automatic Control Theory Virtual Experiment System B ased on LabVIEWZHAO Jian2feng,WU Ji2ping(Elect rical Engineering I nstit ute of S out heast Uni versit y,N anj ing210096,Chi na)Abstract:On t he basis of p roblems encountered in act ual experiment teaching of Automatic Cont rol Theory in universities and need of experiment teaching revolution,a new kind of automatic control t heory virt ual experiment system based o n LabV IEW is advanced.St rongpoint and weakness of common virt ual experi2 ment systems at p resent are analyzed and a virt ual experiment system including common experiment s in Automatic Cont rol Theory is completed successf ully using LabV IEW equivalently.In addition,p roposal for hardware experiment expansion is p ut forward.At last,Matlab programming is used for comparison and accuracy certification.K eyw ords:virt ual inst rument;LabV IEW;automatic co nt rol experiment;Matlab0 引言“自动控制原理”是电气工程专业一门重要的专业基础课,要求学生掌握自动控制系统的分析及设计方法。
自动控制课程中,实验是一种重要的教学手段,学生通过做实验,可以加深对所学知识的理解,提高动手能力,锻炼发现问题、分析问题和解决问题的能力。
但是目前自动控制实验教学存在一系列问题,例如实验设备和实验场地数量有限,实验设备老化严重以及严重缺乏实验指导教师等,因此各种虚拟实验方法相继提出。
文献[3]和文献[6]均提出基于Matlab的虚拟实验系统,用软件模拟了实际硬件的全部功能。
解决了目前自动控制实验中的一些问题,并在一定程度上提高了目前“自动控制原理”教学效果。
但是,由于Matlab的局限性,这些虚拟实验系统仅限于软件模拟,这样不能锻炼学生的动手能力和硬件调试能力,并且软件模拟实验给学生的印象并不如硬件实验那样深刻。
另外,由于Matlab软件模拟往往需要学生对其有一定的熟悉和了解,这对于低年级的学生来说比较困难。
所以,实验效果并不很理想。
随着虚拟仪器技术的出现和计算机技术的发①收稿日期:2006-11-13;修回日期:2006-11-28作者简介:赵剑锋(1972-),男,浙江临海人,博士,副教授,主要从事自动控制原理教学工作和电力电子在电力系统中的应用研究;吴继平(1984-),男,江西抚州人,硕士,主要研究电力系统故障分析。
展,采用N I公司的LabV IEW编程语言,开发出基于LabV IEW虚拟实验系统,结合第三方公司提供的数据采集卡,对虚拟实验系统稍加改动就能够实现既可以在课堂上进行模拟实验,又能结合学校原有的硬件电路设备进行硬件实验的综合实验系统,可以显著提高教学效果和实验效果[4,5]。
1 基于LabVIEW的虚拟实验系统的设计111 虚拟实验系统设计的基本原则虚拟实验系统具有交互式人机接口和界面友好的特点。
通过课堂上的模拟实验,可以更好地帮助学生理解、消化、吸收所学内容,重点解决教学及实验过程中的一些难点问题,如频域分析、根轨迹[6]。
本文设计的虚拟实验系统具有实验界面简单,参数改变方便等特点,包含了“自动控制原理”中常见的9个虚拟实验子系统:实验一:典型环节的模拟研究实验二:典型二阶系统的时域特性研究实验三:线性系统分析实验四:线性系统的稳定性分析实验五:系统的稳定裕度研究实验六:根轨迹实验七:典型二阶系统的频域特性分析实验八:二阶系统的超前-滞后校正实验九:二阶系统的PID调节112 虚拟实验子系统的实现在“自动控制原理”课程中,典型二阶系统时域特性分析是自动控制系统分析的基础,也是教学的重点和难点。
下面就此实验子系统进行分析。
在自动控制原理课程中,典型二阶系统均具有如下形式:Φ(s)=C(s)R(s)=ω2n(s2+2ξωn s+ω2n)(1)其中:ωn为振荡频率,ξ为阻尼比。
当典型二阶系统加上单位阶跃输入时,需要分析该系统的输出响应。
由于LabV IEW中并没有象Matlab那样直接提供计算阶跃响应的函数,所以必须自己利用LabV IEW提供的数学函数实现响应结果。
首先设计实验子系统的实验界面。
根据实验需要,在前面板上添加必要的数据输入控件和输出控件、程序说明标签、程序控制按钮及实验结果显示控件,得到的前面板如图1所示。
图1 典型二阶系统阶跃特性分析界面根据式(2)自动控制理论,典型二阶系统的单位阶跃响应经过拉普拉斯逆变换得到时域响应结果,都具有如下形式[1]:h(t)=1-11-ζ2e-ζωn t sin(ωn1-ζ2t+αco sζ) (0<ζ<1)(2)其中振荡频率ωn和阻尼比ξ为可改变参数。
根据式(2),对实验系统的后面板进行设计,面板程序图如图2所示。
图2 典型二阶系统后面板程序图在实现时域结果的程序中,采用LabV IEW中常用的公式节点,使得程序简洁易懂,对于不同的输入参数,得到不同的输出结果。
并且将整个程序放入一个大的循环程序中,可以对改变输入参数得到及时的响应,提高实验的对比性。
在这个实验中,在实验界面的左侧输入实验参数,便可得到典型二阶系统的参数:振荡频率、阻尼68 电气电子教学学报 第29卷比和虚拟示波器显示参数(采样点数)。
改变了二阶系统的参数就改变阶跃响应的波形,改变采样点数可改变波形的长度。
本实验子系统除了能显示二阶系统的阶跃响应波形外,还能计算出时域指标:上升时间、延迟时间、峰值时间、调节时间、超调量和稳态误差,并将理论值和测量值进行比较。
113 虚拟实验系统的扩展在实际“自动控制原理”的教学和实验过程中,通常不仅需要进行软件的模拟实验时,还需要利用硬件设备进行硬件实验。
由于语言的特性,在基于LavB IEW 的虚拟实验系统中进行扩展时只需要调用数据采集卡设备提供商提供的数据采集函数,就能将硬件电路的电信号采集到实验系统中,再对采集到的信号进行分析。
因此该虚拟实验系统扩展是十分方便的,这也是其他类型的虚拟实验系统所不能做到的。
2 实验子系统Matlab 的仿真和正确性验证 在设计虚拟实验系统中,为了对设计好的实验子系统进行验证,采用Matlab 软件进行仿真,对实验波形和实验结果进行对比分析[2]。
对于典型二阶系统的时域特性分析实验,设定w =10,ξ=0.5,由Matlab 语言编程为:sys1=tf (100,[1,10,100]);t =0:0.01:2;y1=step (sys1,t );plot (t ,[y1,y2,y3]),grid;图3 典型二阶系统阶跃系统的Matlab 仿真 采用Matlab 软件提供的控制系统分析函数仿真得到的实验波形(图3)。
得到的实验结果与虚拟实验结果如表1所示。
表1 典型二阶系统时域性能理论值与测量值比较超调量稳态误差上升时间延迟时间峰值时间调节时间理论值01163001152101128013620164LABVIEW 中测量011630011640112801362801528Matlab 中测量011630117011301360152 分析上述理论结果和仿真结果可以看出:三者的结果基本吻合。
故LabV IEW 的仿真精度与Matlab 的仿真精度基本一致。
3 结语本实验系统基于LabV IEW 语言,充分利用了其灵活、开放、用软件代替仪器功能的特点,人机界面友好,学生使用方便,并且具有良好的可扩展性,不仅能方便的进行软件模拟实验,而且能够很好的与硬件实验电路相结合,进行硬件实验。
将基于LabV IEW 的自动控制虚拟实验系统应用于“自动控制原理”的教学,使学生能直观地领会和理解自动控制原理课程的分析方法和处理结果,对调动学生的学习积极性以及提高学生的实验效果和实验兴趣都是有相当大的作用。
参考文献:[1] 胡寿松1自动控制原理[M ]1北京:科学出版社,2002[2] 魏克新,王云亮,陈志敏等1Matlab 语言与自动控制系统设计[M ]1北京:机械工业出版社,2004[3] 董海瑞等1基于MA TLAB 的“自动控制原理”虚拟实验仿真平台[J ]1上海:实验室研究与探索,2005,24(增刊)[4] 马蔷等1基于虚拟仪器的自动控制原理实验系统[J ]1上海:实验室研究与探索,2005,24(增刊)[5] 周民1虚拟仪器在高校实验教学中的应用及开发设计[D ]1西安:陕西科技大学硕士学位论文,2003[6] 陈卫红等1“自动控制教学与实验系统”CAI 软件的研究与实现[J ]1南京:电气电子教学学报,2002,24(3)78第1期赵剑锋等:基于LabV IEW 的自动控制原理虚拟实验系统。
基于LabVIEW和MatLab物理模型的自动控制原理课程虚拟实验教学平台的搭建
基于LabVIEW和MatLab物理模型的自动控制原理课程虚拟实验教学平台的搭建王庆凤;谢田雨【摘要】面向自动控制原理课程在高校非自动化类专业教学中遇到的困难和实践教学改革的需要,搭建了自动控制原理虚拟仿真实验教学平台.利用LabVIEW软件编写用户界面、读取外界数据、实时监测仿真模型运行、在线修改模型控制参数以及实现远程网络实验等功能;利用MatLab/Simscape中提供的电子、机械、电磁等领域的元件库和虚拟实验仪器搭建被控对象的物理模型.在此平台上进行虚拟实验能激发学生的学习兴趣,培养学生的创新意识和创新能力.【期刊名称】《中国现代教育装备》【年(卷),期】2018(000)017【总页数】4页(P1-3,6)【关键词】自动控制原理;虚拟仿真;LabVIEW;MatLab【作者】王庆凤;谢田雨【作者单位】吉林大学电子科学与工程学院吉林长春 130012;吉林大学电子科学与工程学院吉林长春 130012【正文语种】中文自动控制原理是一门培养电气工程类专业学生将经典和现代控制理论应用于实际工程中的理论与实践课程[1,2]。
在自动控制原理课程中，实验是一种重要的教学手段，学生通过做实验，可以加深对所学知识的理解，提高动手能力，锻炼发现问题、分析问题和解决问题的能力[3]。
但目前我国很多高校的非自动化专业实验设备和场地数量有限，而实验对于非自动化专业的学生也非常重要(比如有利于学生日后参加电子设计竞赛等)，它可以发挥学生主观能动性，培养学生的创新意识和能力。
MatLab仿真软件为学生提供了良好的虚拟实验平台，但其在循环处理、图形界面开发、信号测量、网络通信、硬件控制等方面也无法满足实验的需要。
LabVIEW是目前应用最广、发展最快、功能最强的图形化虚拟仪器软件开发集成环境之一。
文献[4]和文献[5]将MatLab仿真应用到自动控制原理的教学和实验中，运用MatLab语言编写m文件或在Simulink环境中实现动态系统的建模、仿真和性能分析与设计。
基于LabVIEW的控制原理虚拟实验台开发-----二阶系统
基于LabVIEW的控制原理虚拟实验台开发-----⼆阶系统⼆阶系统时域分析虚拟实验系统⼀、⼆阶系统时域分析原理能⽤⼆阶微分⽅程描述的系统为⼆阶系统。
它在控制⼯程中的应⽤⼗分⼴泛，此外，许多⾼阶系统在⼀定的条件下，常常近似地作为⼆阶系统来研究。
1、数学模型⼆阶系统的运动⽅程⼀般具有以下⼀般形式22()()2()()d c t dc t T T c t r t dt dtζ++=式中，ζ为⼆阶系统阻尼⽐，⽆量纲；T 为⼆阶系统时间常数，单位为秒。
对上式进⾏拉⽒变换的⼆阶系统的传递函数为 22()1()()21C s s R s T s Ts ζΦ==++ 引⼊参数1Tω=，称作⼆阶系统的⽆阻尼⾃然振荡⾓频率，单位为rad/s 。
传递函数变为 222()()()2n n n C s s R s s s ωζωωΦ==++ ⼆阶系统的结构框图如下所⽰2、单位阶跃响应对于单位阶跃输⼊()1()r t t =，1()R s s=，于是 2222221()(2)2n n n n n n s C s s s s s s s ωζωζωωζωω+==-++++212()()n s s s s s ω=-- 求其拉⽒反变换可得到⼆阶系统的单位阶跃响应。
当ζ为不同值时，⼆阶系统的特征根在s 平⾯上的位置不同，所对应的响应就具有不同的形式。
a ζ=0 (零阻尼)222221()()n n n sC s s s s s ωωω==-++ 时域响应为 ()1cos n c t t ω=- (0)t ≥ b ζ>1 (过阻尼)2221()2n n ns C s s s s ζωζωω+=-++ 此时，1,2(n n s ζωωζω=-±=- 可见系统具有两个不相等的负实数极点。
于是，系统单位阶跃响应为12//2121()1/1/1t T t T e e c t T T T T --=++--式中，1T =；2T =c ζ=1（临界阻尼）222211()(2)()n n n n n n C s s s s s s s ωωζωωωω==--++++ 因此， ()1n n tt n c t ete ωωω--=-- (0)t ≥，此时闭环系统的两个极点是1,2n s ω=-。
基于LabVIEW的控制系统仿真(毕业设计论文)
摘要
在控制理论教学和实验中，存在着设备短缺、教学手段单一等问题，采用虚拟控制系统实验方式可有效地解决这些问题。本文对控制系统仿真的意义与研究现状作了介绍，提出并确定了基于LabVIEW的控制系统仿真的实施方案。应用NI公司的LabVIEW 2009、控制设计工具包作为软件开发工具，实现了控制系统的建模、分析与设计这一系列过程的计算机仿真。经过编写程序和发布应用程序，最终开发出了一种交互式实验教学系统。该系统包含信号发生器、典型环节、质点－弹簧－阻尼器系统和一级倒立摆系统四个子模块，用户可进行控制系统建模、性能分析、PID设计、LQR设计等方面的研究。各个子模块运行良好，整个系统具有操作简单、界面友好和实时交互的特点；对于教学和实验的改革和创新具有一定的指导意义。
1.2
随着计算机仿真理论与技术的发展，目前各个科学与工程领域均已开展了仿真技术的研究。系统仿真是通过对系统模型的实验，研究一个存在或设计中的系统。系统仿真技术已经被公认为是一种新的实验手段，在科学与工程领域发挥着越来越重要的作用。
早期的控制系统设计可以由纸笔等工具容易地计算出来。但随着控制理论的迅速发展，只利用纸笔以及计算器等简单的运算工具难以达到预期的效果，加之计算机领域取得了迅速的发展，于是很自然地出现了控制系统的计算机辅助设计方法。控制系统的计算机辅助设计技术的发展目前已达到了相当高的水平，并一直受到控制界的普遍重视。
(2)控制理论中典型实例选择与理论分析
选取控制理论教学和实验中常见的、典型的实例，完成其理论方面的建模、分析、设计。
(3)控制模型相应的仿真VI设计
在(2)的基础上，基于LabVIEW2009平台，使用必要的工具包完成建模、分析、设计的相应的VI设计，完成控制系统仿真的主要程序设计。
基于LabVIEW的自动控制原理虚拟实验系统_赵剑锋 (1)

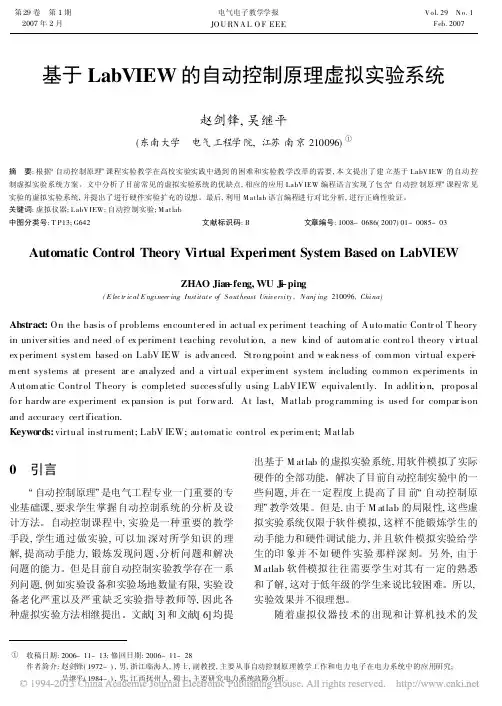

第29卷第1期2007年2月电气电子教学学报JO U RN A L O F EEEVol.29No.1Feb.2007基于LabVIEW的自动控制原理虚拟实验系统赵剑锋,吴继平(东南大学电气工程学院,江苏南京210096)①摘要:根据/自动控制原理0课程实验教学在高校实验实践中遇到的困难和实验教学改革的需要,本文提出了建立基于LabVIEW的自动控制虚拟实验系统方案。
