电动试压泵型号及适用范围
电动试压泵使用方法
电动试压泵使用方法
1 电动试压泵作用
电动试压泵也叫压力试验泵，是指利用电力驱动，将进出口接上
塑料管或胶管进行加压、调压、保压和泄压试验用的一种电力机械装置，它具有高压大、动力大、机械部件少等特点，使具有加压、调压、保压和泄压等功能，可以用来测量压力变化的大小以及进行压力的调节。
2 电动试压泵操作步骤
（1）电源打开：在电动试压泵安装完毕，并安装完塑料管后，打
开电源开关，启动试压泵的电机驱动；
（2）连接压力表：将压力表的进出口连接上试压泵的压力接口，
然后将开关改为“增压”；
（3）调节增压泵：等待电动试压泵稳定增加压力，根据设定的压力，调节增压泵调节阀，使大小或者增加的压力达到设定值；
（4）测试开始：如果增压达到设定的压力，可以开始进行压力测试；
（5）停止增压：当压力测试完成后，改变电动试压泵开关至“停止”，关闭调节阀开关，断开电源。
3 电动试压泵应用
电动试压泵在工程技术领域有广泛的应用，可以用来试验压力容器、判断压力、保压，以及各种管道、罐体等设备的压力试验。
也可以用于防爆容器、反应釜等各种容器及物体的容积特性试验及各种管道系统的真空检测。
电动试压泵的使用无不体现出其实用、稳定、耐用的特点。

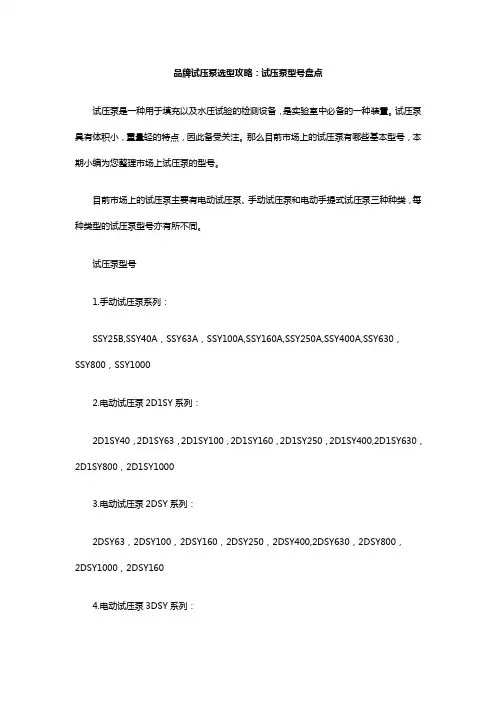

品牌试压泵选型攻略：试压泵型号盘点
品牌试压泵选型攻略：试压泵型号盘点
试压泵是一种用于填充以及水压试验的检测设备，是实验室中必备的一种装置。
试压泵具有体积小，重量轻的特点，因此备受关注。
那么目前市场上的试压泵有哪些基本型号，本期小编为您整理市场上试压泵的型号。
目前市场上的试压泵主要有电动试压泵、手动试压泵和电动手提式试压泵三种种类，每种类型的试压泵型号亦有所不同。
试压泵型号
1.手动试压泵系列：
SSY25B,SSY40A，SSY63A，SSY100A,SSY160A,SSY250A,SSY400A,SSY630，SSY800，SSY1000
2.电动试压泵2D1SY系列：
2D1SY40，2D1SY63，2D1SY100，2D1SY160，2D1SY250，2D1SY400,2D1SY630，2D1SY800，2D1SY1000
3.电动试压泵2DSY系列：
2DSY63，2DSY100，2DSY160，2DSY250，2DSY400,2DSY630，2DSY800，
2DSY1000，2DSY160
4.电动试压泵3DSY系列：
3DSY25，3DSY40
电动试压泵4D1SY系列：
4D1SY40，4D1SY63，4D1SY100，4D1SY160，4D1SY250，4D1SY400,4D1SY630
5.电动试压泵4DSY系列：
4DSY63，4DSY100，4DSY160，4DSY250，4DSY400,4DSY630，
4DSY1000,4DSY1600
6.马达试压泵系列：
2MSY300，2MSY350以上就是试压泵的型号盘点，希望对您的试压泵产品选购提供参考和帮助。
全国打压泵型号排行榜十大高压电动试压泵品牌
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司-中国强大的泵生产基地坐落于.总注册资本为8000万元,上海阳光泵业制造有限公司已成为产品范围广、技术水平高的泵制造商之一。
在电站，石油，化工，城市给排水和污水处理，炼油，楼宇，船用及大型农田水利建设等领域享有很高的声誉。
上海阳光泵业为您提供全面的服务.诸如安装调试，保养和现场维修服务,解决和创新方案，维修检查管理，全面泵管理，系统效率服务，技术咨询，改造。
公司先后获得国家重点高新技术企业、中国水泵行业龙头企业、中国通用机械行业骨干企业、中国泵业10强企业、中国机械工业100强企业、中国民营企业500强企业、中国装备制造业100强企业、上海“五个一批”重点骨干企业、上海高新技术企业、上海文明单位、上海治安安全单位、上海绿色企业、上海信用示范企业等多项荣誉称号。
2.威乐：威乐(Wilo)总部位于德国的多特蒙德，是全球领先的水泵和水泵系统制造商之一。
公司于1872 年成立，当时只是一家铜和黄铜制品厂，历经了140 多年的发展。
企业精神是“同心、进取、创新、卓越”，我们期待着更多拥有梦想、敢于拼搏的人，创造属于你我的辉煌！3.赛高：SEKO品牌是一家全球闻名的加药泵和系统制造企业，已有40多年历史。
从卫生和表面清洁系统设计到人类消费、冷却塔、泳池和各类工业流程所需的水处理，SEKO专注于电磁和电机驱动加药泵、测量和分析仪表的专业设计与制造，可根据任何需求量身定制解决方案4.天昊泵业集团是经工商总局批准成立的集团公司，位于京津冀一体化的青县经济开发区南区，是专业生产水泵和控制柜的大型厂家。
从设计、研发、铸造、精加工、装配、试验全部自己生产完成。
研发中心具有几十年水泵设计丰富经验的专业研究人员，又有年轻的本科毕业生的新生力量和操作能力较强的技术工人。
集团研发设备先进、研究方法科学，具有较强的产品研发、试制、测试能力，测试中心的测试水池总容积达200000m3，测试能力：口径Φ32-Φ3000mm，流量0-200000m3，压力0-10MPa，功率0-600kw/380V，200-3000kw/6KV-10KV。

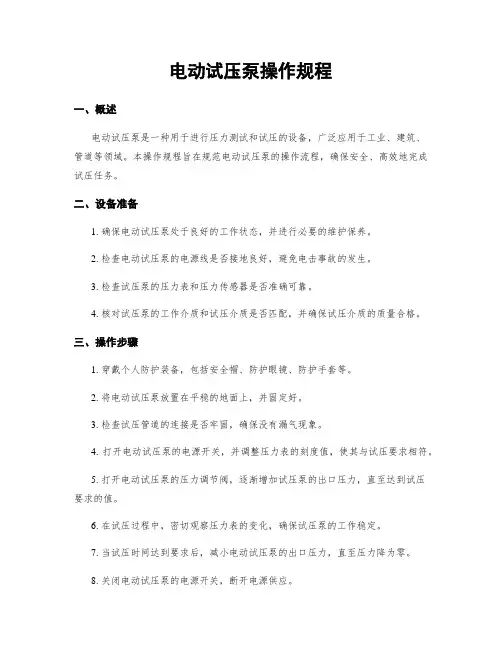

电动试压泵操作规程
电动试压泵操作规程一、概述电动试压泵是一种用于进行压力测试和试压的设备，广泛应用于工业、建筑、管道等领域。
本操作规程旨在规范电动试压泵的操作流程，确保安全、高效地完成试压任务。
二、设备准备1. 确保电动试压泵处于良好的工作状态，并进行必要的维护保养。
2. 检查电动试压泵的电源线是否接地良好，避免电击事故的发生。
3. 检查试压泵的压力表和压力传感器是否准确可靠。
4. 核对试压泵的工作介质和试压介质是否匹配，并确保试压介质的质量合格。
三、操作步骤1. 穿戴个人防护装备，包括安全帽、防护眼镜、防护手套等。
2. 将电动试压泵放置在平稳的地面上，并固定好。
3. 检查试压管道的连接是否牢固，确保没有漏气现象。
4. 打开电动试压泵的电源开关，并调整压力表的刻度值，使其与试压要求相符。
5. 打开电动试压泵的压力调节阀，逐渐增加试压泵的出口压力，直至达到试压要求的值。
6. 在试压过程中，密切观察压力表的变化，确保试压泵的工作稳定。
7. 当试压时间达到要求后，减小电动试压泵的出口压力，直至压力降为零。
8. 关闭电动试压泵的电源开关，断开电源供应。
9. 拆卸试压管道，并进行必要的清洁和维护。
四、安全注意事项1. 操作人员必须经过专业培训，熟悉电动试压泵的操作规程和安全注意事项。
2. 在操作电动试压泵时，严禁戴手套进行操作，以免发生卡入机械部件的危险。
3. 在试压过程中，操作人员应保持警觉，及时发现并处理异常情况，如漏气、压力异常等。
4. 禁止将试压泵用于超过其额定工作压力范围的试压任务。
5. 在试压过程中，严禁站在试压管道的正对位置，以免发生喷射事故。
6. 操作结束后，及时清理试压现场，保持整洁。
五、维护保养1. 定期对电动试压泵进行维护保养，包括清洁、润滑、紧固螺栓等。
2. 检查试压泵的电源线、电源插头等电气部件是否正常，如发现异常应及时维修或更换。
3. 定期校准试压泵的压力表和压力传感器，确保其准确可靠。
4. 在长时间不使用电动试压泵时，应将其存放在干燥通风的地方，避免受潮或受损。
4DSY使用说明书(校)
4DSY型电动试压泵使用说明书4DSY-SM四川杰特机器有限公司（四川省简阳试压泵厂）一、用途DSY-10、35、60型电动试压泵是电动四柱塞、往复移动式试压泵，供高压容器、阀门、管道、锅炉、机器零件等作强度试验之用。
本产品性能和质量符合Q/简泵1-1997 DSY电动试压泵。
二、技术参数三、结构与工作原理本泵为四柱塞往复式电动试压泵，由水箱、集水器、限压连通阀、安全阀、两只高压水缸和两只低压水缸等组成。
电动机与减速箱的蜗杆用弹性联轴器直接联接，一同装在水箱上，所以水箱同时为全机的机架。
减速箱通过蜗杆与蜗轮的传动，达到传动比为1：34，蜗轮轴的两端装有两只偏心，当偏心转动时，推着滑块去推动导体在水平方向上来回运动，并且滑块在导体的槽中往复滑动，导体水平方向的两端分别固定着一个高压柱塞和一个低压柱塞，另一个导体亦如此。
当偏心作旋转运动时，将圆周运动转变为往复运动，达到推动柱塞从而使各个水缸内的工作容积不断发生变化的目的，柱塞的往复为每分钟42次。
当柱塞为吸入行程时，由于水缸的工作容积增大，造成部分真空，水箱内的水通过滤网、进水管和进水阀进入水缸内。
当柱塞为压缩行程时，进水阀自动关闭，而出水阀被顶开，水经集水管汇集于集水器，最后被输送到受试压容器中去。
当被试压容器开始试压需要较多水量时，此时四个水缸同时供水，当工作压力达到2.8MPa时，为了缓和压力继续上升的速度，在两个低压水缸中间的限压连通阀将自动打开，使两个低压水缸的给水工作互相抵消，同时减少电动机的载荷，只用两只高压缸继续工作，这样保持压力稳步上升。
减速箱上部装有集水器，连接五根无缝钢管，其中四根与四只水缸接通，汇合四个水缸压出的水，另一根与限压连通阀相连。
集水器上部装着压力表，在集水器的中部装有工作接管是连接被试容器的通口。
集水器上侧部装有排气阀，另一侧部装有安全阀，安全阀在出厂时校准为泵额定工作压力的1.15～1.25倍，在压力上升超过规定值时，安全阀即可自动打开，可以避免发生超压引起的意外事故。
电动试压泵性能参数及型号
电动试压泵性能参数及型号一、电动试压泵产品概述:电动试压泵（以下简称试压泵)，适用于水或液压油作介质，对各种压力容器、．管道、阀门等进行压力试验，亦用于作液压能源，提供所需要的压力，适合于化工、建筑、水暖、石油、煤炭、冶炼、造船等行业。
二、电动试压泵性能特点：电动试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便、防锈、3DSY电动试压泵采用电机驱动，大大地提高工作效率等特点。
三、电动试压泵注意事项：1.使用前，首先将开关顺时针拧紧。
2.使用的工作介质必须经100目/寸过滤网过滤后才能注入水箱，吸水口不能露出水面。
3.不宜在有酸碱、腐蚀性物质的工作场所使用。
4.停止使用后，应用煤油或火油作介质过滤一下。
四、电动试压泵结构：电动试压泵由电机驱动进行工作，该机由泵体、开关、压力表、水箱、电机等组成。
五、电动试压泵工作原理：1、检查水箱中水位，连接电源线。
2.、顺时针拧紧手轮开关。
3、按启动按钮，电机工作，当压力表指针达到调定的额定压力时，压力不会上去。
4、试压结束后，逆时针拧松开关，介质流回水箱。
六、电动试压泵故障原因分析和排除：1.压力打不上来a.检查滤网上是否有垃圾，应清洗滤网。
b.水箱内吸水口是否露出液面，应适当加水。
c.开关是否拧紧。
d.连接管不密封。
e.单向阀门阀口不密封，应拆下单向阀清洗。
2.噪音大a.轴承损坏，应更换轴承。
b.柱塞顶死，应调松连接体衬套，适当拧松一转。
C柱塞偶咬死（更换柱塞偶）。
3.压力不稳定a.开关未关死。
b.连接管不密封。
c.压力表损坏，修理更换压力表。
4.水吸不上来a.将电机垂直倒置，松开件46上的三个内六角螺丝，用铁丝或铁钉轻轻地插入件49小孔内，使钢球不吸附在件49上。
b.按a方法不能解决，则将件49拆下，更换不锈钢球或小弹簧。
七、电动试压泵使用前操作：1.首先，检查您所订产品的制造厂、型号是否正确。
2.开箱后，根据装箱单清点附件是否齐全。
3.在运输中，电动试压泵是否有损坏现象。
电动试压泵说明书
电动试压泵——使用说明书我厂生产的电动试压泵是供各种压力容器、管道、阀门、锅炉，散热器以及其它机械，仪器的产品或零件，作水压或油压密封试验，强度试验及爆破试验等，广泛应用于各工矿施工现场、车间、试验室．电动试压泵分为高压电动试压泵：100MPa、60MPa， 35MPa中压电动试压泵：20MPa、12MPa低压电动试压泵：6MPa、3MPa电动试压泵为四柱塞往复式，主要由水箱、减速箱、集水体。
高压安全阀、低压控制器、水缸组成．当电源接通后，电机通过减速箱，带动减速箱体两侧的偏心轴转动，使箱体两侧的四根柱塞成往复运动,以达到受压容器的缓慢增压，直至达到所需的试验压力。
一、技术性能参数表二、使用方法(一)开车前准备工作1．检查泵体整机各个部件的联接是否紧密、完整；2．检查减速箱内的润滑油油面是否达到油标中心点,同时在各油孔内部加注润滑油；3．水箱内加注干净清水(做油压试验，水箱内加注干净的油介质)；4．选择合适的压力表装在表的联接杆上，工作压力不应大于表盘所示压力的三分之二；5．检查电路的绝缘及安全情况，并联接电源线．接通电源以后，先点动开关，查看泵在运转状态下，机械传动是否正常．如无异常，在出水接口处联接被试容器（被试压容器在联接前，要加注满工作介质）；6．前面各项符合要求时，方可开动电机(电机在启动前应将低压控制器打开，使低压水缸不产生压水作用，待运转正常后，将低压控制器关闭，但在工作压力达到2MPa时，操作者应立即打开低压控制器)．(二)运转过程中的注意事项1. 减速箱在运转过程中声响均匀，无杂音；2. 减速箱中润滑油温度应保持在75℃以下；3. 工作中如发现有漏水时，应立即停止工作，泄压后进行检修：4. 工作压力不允许超过泉的额定压力；5. 高压泵(100MPa，60MPa、35MPa)工作压力达到2MPa时，操作者应立即打开低压控制器。
三、故障原因及其排除方法四、维护1. 试压泵的外表面必须保持清洁．2. 水箱内在加清水前必须冲洗干净，不允许在箱内积储污物或其它杂物．3. 在减速箱内所加的润滑油应该是齿轮油．4. 新的试压泵视情况应每30小时换油一次，经过两次更换后，可逐渐延长至500小时更换一次油(可根据减速箱内润滑油的清洁情况进行更换)．5. 在换牛皮垫圈时，应予把牛皮垫圈用油浸透．6. 在泵校长时期停止工作时，应把水排净(包括机器内部各处的水)，并拆开柱塞导体，水缸及高压安全阀等，在零件的加工表面上涂以防锈油，重新装好。
电动试压泵型号概述及参数
电动试压泵型号概述及参数电动试压泵系列按水压试验要求而特殊设计，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6mpa(此压力可以调低)后，为使试压过程能较平稳而缓慢地进行，则流量自动减小，所以本泵在高、低压时具有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意压力的水压试验。
电动试压泵主要适用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。
是原机械工业部通用机械研究所试压泵联合设计组设计的最新系列产品，它具备了旧式产品的三化程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的综合技术指标全面达到标准要求，各种性能更加稳定可靠，使用更加安全方便，同时达到了节能省电的效果。
在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。
该产品系按5—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6mpa(此压力可以调低)后，为使试压过程更加平稳的进行，则流量自动减小。
所以该产品在高、低压时具有两种流量，并能自动变换。
凡在额定排出压力以下，可进行任意数值的压力试验，该产品的工作环境温度：5—60℃。
三、技术参数本系列试压泵共有七种型号，基本参数如表：型号额定排出压力mpa 流量l/h 柱塞直径往复次数配套电机功率外形尺寸长*宽*高(毫米) 重量kg高压时低压时4d-sy160/6.3 6.3 160 530 32 45 51 1.1 815*480*1055 215 4d-sy100/10 10 100 450 254d-sy63/16 16 63 400 204d-sy40/25 25 40 380 164d-sy30/40 40 30 360 14 1.5 840*480*10554d-sy22/63 63 22 340 124d-sy16/80 80 16 340 10低压缸柱塞直径：45mm低压缸工作压力：1.6mpa缸数：4柱塞行程40mm每分钟往复次数：51选用试压泵时，应根据所需的试验压力来选择泵的额定排出压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动试压泵型号及适用范围
一、电动试压泵概述：
本系列手动试压泵是测定受压容器及受压设备的主要测试仪器，最高工作压力可达800kg/mm，能够正确指出0~800kg/mm以内任何阶段的正确压力来作水压试验。
广泛用于锅炉、化工、轻工、建筑安装工程、航天、科学系统、专门试验各种受压容器和受压设备、管道阀门、橡胶管件及其它受压装置进行试压之用。
二、电动试压泵工作原理：
本系列手动试压泵是由手动试压泵、柱塞、密封圈、控制阀、压力表、水箱等组成，分别概述其工作原理：柱塞通过手柄上提时，泵体内产生真空，进水阀开启清水径进水滤网、进水管进入泵体，手柄施力下压时进水阀关闭，出水阀顶开，输出压力水，并进入被测器件，如此往复进行工作，实现额定压力的试压。
三、电动试压泵维修方法：
1．试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50℃清水、乳化液或运动粘度<45mm2/s的油器。
禁止使用有泥沙及其它污杂物的不清洁水。
2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。
3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。
4．在试压过程中若发现有任何细微的渗水现象，应立即停止工作进行检查和修理，严禁在渗水情况下继续加大压力。
5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。
6．试压泵不用时，应放尽泵内的水，吸进少量机油，防止锈蚀。
四、电动试压泵的用途：
工业行业：水泵，阀门空调电力设备仪器轮胎
金属制品：管件花洒龙头高压锅AO史密斯热水器压力锅成套管道设备
建筑行业：商务大楼给排水试压居民生活管道试压
科研机构：城市建设计院高等学府实验室
国防军工：坦克车内壁试压导弹外壳试压
地质勘探：地壳土层试压地下水试压
船用设备：船用整体式水机船用配套设备
机械行业: 机械设备配套热源设备
五、电动试压泵使用注意事项：
1.使用前，首先将开关顺时针拧紧。
2.使用的工作介质必须100目/寸滤网过滤后才能注入水箱，吸入口不能漏出水面。
3.不宜在有酸碱、腐蚀性物质的工作场合使用。
4.停止使用后，应用煤油或火油作介质过滤一下。
