拉森钢板桩引孔施工技术交底
拉森钢板桩施工技术交底
拉森钢板桩施工技术交底一、概述拉森钢板桩是一种非常常见的挡土墙结构，广泛应用于各类基础工程中。
其具有结构简单、成本低廉、安装方便、使用寿命长等优点，因此得到了越来越广泛的应用。
本文将详细介绍拉森钢板桩施工技术交底。
二、钢板材料明细在实际施工中，根据工程要求和现场实际情况选择合适的钢板材料，一般要满足以下要求:•材料质量合格，并且应有相关质量证明；•尺寸大小符合图纸要求；•板厚度足够，能够满足相关荷载要求；•抗腐蚀性强，防止出现腐蚀情况；•防滑性好，满足施工要求及使用安全性要求。
三、拉森钢板桩尺寸与型号拉森钢板桩的尺寸与型号应符合相关标准规定，在施工前应进行一系列确认，包括但不限于以下内容：•选型是否符合施工设计要求，尺寸是否匹配；•三防措施是否得当，是否能够满足建设工程要求；•安装质量，特别是是否满足抗震性能和安全要求；•施工质量是否符合行业标准，是否符合工程质量监督检验要求。
四、施工要求1.施工准备在施工过程中，应仔细检查各种设备的运转情况，完善并按照施工计划进行协调。
同时，还需进行以下准备工作：•疏通周边道路，方便设备进出；•安排相应工具并保证其良好状态；•进行相关资料和设备的审查；•做好现场材料的保管和埋存。
2.施工过程拉森钢板桩安装过程很大程度上取决于施工工艺和具体的土质情况。
因此，在施工过程中，应依据相关设计图进行操作，并根据岩土情况进行现场调整。
具体的施工过程包括：•首先应确定桩位，进行给水、通电、设施开停等工具的准备；•投入预制钢板桩墙板，插桩设置垂直度；•驾驶挖掘机或履带吊进行桩扣钩挂；•进行钢板桩拔打，开穿孔；•吊起钢板桩，进行各种焊接处理；•安置或加高钢板桩板墙。
3.安全措施在施工过程中，安全问题是需要特别注意的，因此我们应该特别关注以下问题：•保持现场有序，对施工现场巡视，做好安全警戒工作；•对施工队员做好职业健康检查，防止疫情扩散；•进行相关施工前技术交底，要求施工人员严格按照工艺要求操作；•加强现场安全防护，如施工现场围挡设置，并按照相关规定进行安全防护。
拉森钢板桩施工设备交底
拉森钢板桩施工设备交底
一、施工设备概述
施工过程中需要使用的设备包括以下几种：
- 拉森钢板桩：用于支撑土壤和水的压力，以确保施工过程的稳定性。
- 打桩机：用于将拉森钢板桩安装到地下。
- 振动锤：用于加固和插入钢板桩。
- 施工机具：如吊车、挖掘机等，用于运输设备和材料，以及开挖工作。
二、施工设备操作要点
1. 拉森钢板桩的安装过程：
- 将拉森钢板桩垂直插入地面，确保垂直度。
- 使用振动锤加固钢板桩，确保其牢固稳定。
2. 打桩机操作要点：
- 将打桩机定位在需要打桩的地方。
- 将拉森钢板桩插入打桩机的孔中。
- 启动打桩机，使其按照预定的深度和力度将钢板桩安装到地下。
3. 振动锤的使用方法：
- 将振动锤连接到钢板桩上。
- 启动振动锤，使其对钢板桩施加震动力，以加固和插入钢板桩。
4. 吊车和挖掘机的操作要点：
- 使用吊车和挖掘机将设备和材料运输到施工现场。
- 使用挖掘机进行开挖工作，确保施工地点的合适深度。
三、施工设备维护和安全注意事项
1. 定期检查设备的工作状态，确保设备正常运行。
2. 注意设备的安全使用，避免发生意外事故。
3. 施工过程中，工作人员应佩戴必要的安全装备，如安全帽、
手套等。
4. 施工现场要保持整洁有序，以避免设备损坏或工作人员受伤。
以上是拉森钢板桩施工设备交底的内容，请各位工作人员务必遵守操作要点和安全注意事项，确保施工安全和工作质量。
如有问题或需要进一步说明，请随时与我们联系。

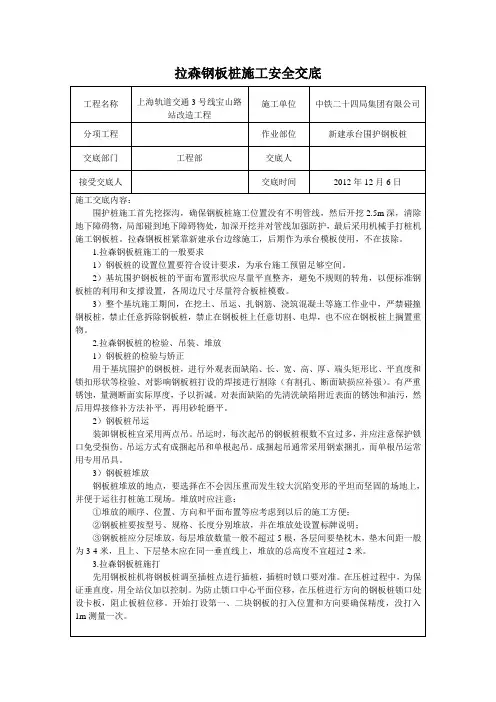

拉森钢板桩施工安全交底
②钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；
③钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。
3.拉森钢板桩施打
先用钢板桩机将钢板桩调至插桩点进行插桩，插桩时锁口要对准。在压桩过程中，为保证垂直度，用全站仪加以控制。为防止锁口中心平面位移，在压桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。开始打设第一、二块钢板的打入位置和方向要确保精度，没打入1m测量一次。
7）由于工程要求，当需要进行夜间施工作业时，施工人员应满足现场的照明、道路
8)由于在钢板桩的施工过程中需要较多的材料、人员和重型机械，所以一定要确保施工现场道路的通畅，以确保施工的顺利和人员的安全。
9）每个工作日完成之前，应将施工现场清理干净，做到工完场清。
1.拉森钢板桩施工的一般要求
1）钢板桩的设置位置要符合设计要求，为承台施工预留足够空间。
2）基坑围护钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。
3）整个基坑施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞钢板桩，禁止任意拆除钢板桩，禁止在钢板桩上任意切割、电焊，也不应在钢板桩上搁置重物。
2.拉森钢板桩的检验、吊装、堆放
1）钢板桩的检验与矫正
用于基坑围护的钢板桩，进行外观表面缺陷、长、宽、高、厚、端头矩形比、平直度和锁扣形状等检验、对影响钢板桩打设的焊接进行割除（有割孔、断面缺损应补强）。有严重锈蚀，量测断面实际厚度，予以折减。对表面缺陷的先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补方法补平，再用砂轮磨平。
拉森钢板桩技术交底
工程名称
上海嘉定第一中学附属小学改扩建工程
建设单位
上海市嘉定教育局
监理单位
上海嘉定嘉豪建设监理有限公司
施工单位
上海市凯栋建筑装潢工程有限公司
交底部位
围护拉森钢板桩施工
交底日期
交底主要内容：
一、本工程地下室基坑开挖深度为3.35m，局部深度1.0m，地下车库基坑开挖面积8454m2，围护边长约488m，本工程基坑安全等级为三级，环境保护等级为三级。，基坑围护采用ф700双轴水泥土搅拌桩与拉森钢板桩相结合围护形式。±0.000相当于吴淞高程+5.600，拉森钢板桩设计桩顶标高为-1.800m
施工用水、用电、道路及临时设施已就绪；
三、技术控制要点
3.1工艺流程：测量放线→开挖钢板桩导沟→桩机就位→打拉森钢板桩→打锚锭桩→拉结钢丝绳（围檩安装）→拉森钢板桩验收
3.2拉森钢板桩沉桩前进行试拼装和密封性能检验。
3.3在打桩机就位后悬吊起桩帽，桩帽至所需高度时随即吊起钢板桩，将钢板桩的一端进入桩帽后，扶正钢板桩，桩尖对准定位线，在已定好的导沟内垂直插放桩位，并对桩进行校正复核无误后，吊起柴油锤，开始打桩。
5.必须遵守安全生产法律、法规的要求及现场的安全管理规定。
6.吊取料时要注意周围环境，确保对临近建筑不碰撞才起吊。
7.现场有古树、古建筑，须职工一起来保护，未经允许不得进入保护范围，克制一切不文明行为。“保护古树、古建筑，人人有责”。
被交底人签字：
技术负责人
交底人
≦1‰
拉森钢板桩桩顶标高
±100
用钢卷尺
（四）职业健康安全要求
1.工人进入施工现场严格按安全规程要求施工，必须戴安全帽，禁止吸烟。工人在施工之前必须接受“三级教育”，并接受相应的安全技术交底。
拉森桩施工安全技术交底模板
一、施工前安全交底1. 工程概况- 工程名称：- 工程地点：- 施工单位：- 施工项目负责人：- 施工日期：2. 施工内容- 拉森桩施工范围：- 拉森桩规格型号：- 施工方法：单独打入法、围檩打桩法、屏风式打入法等。
3. 安全注意事项- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 施工现场应设置明显的警示标志，如“小心坠落”、“注意安全”等。
- 严禁酒后作业、疲劳作业。
- 严格遵守施工方案和操作规程，确保施工安全。
4. 施工安全要点- 桩基施工前，应对地质情况进行详细调查，确保施工安全。
- 施工过程中，应随时检查桩的垂直度，发现偏差应及时纠正。
- 钢板桩连接处应涂抹油脂，减少阻力，避免倾斜。
- 遇到不明障碍物时，应先探明情况，采取适当措施进行处理。
- 施工过程中，应保持施工场地整洁，及时清理废料，防止滑倒摔伤。
- 施工机械操作人员应熟悉机械性能和操作规程，确保机械运行安全。
5. 应急预案- 发生安全事故时，应立即停止施工，迅速组织救援。
- 及时报告相关部门，采取有效措施，防止事故扩大。
- 做好事故调查和处理工作，总结经验教训，防止类似事故再次发生。
二、施工过程中安全交底1. 安全检查- 定期对施工现场进行安全检查，及时发现和消除安全隐患。
- 对施工人员进行安全教育，提高安全意识。
2. 现场管理- 施工现场应设置安全通道，确保人员通行安全。
- 严禁无关人员进入施工现场。
- 施工过程中，应保持施工场地整洁，及时清理废料。
3. 施工操作- 施工人员应严格按照操作规程进行施工。
- 严格执行安全操作规程，防止误操作导致事故发生。
4. 设备管理- 施工机械应定期检查、保养，确保设备安全运行。
- 施工人员应熟悉设备操作规程，确保操作安全。
5. 突发事件处理- 遇到突发事件，应立即采取有效措施，确保人员安全。
三、施工结束后安全交底1. 清理现场- 施工结束后，应立即清理施工现场，确保场地整洁。
- 清理废料时，应采取措施防止尘土飞扬，造成污染。
拉森钢板桩施工进度交底
拉森钢板桩施工进度交底
项目背景
本文档旨在对拉森钢板桩施工进度进行详细交底。
拉森钢板桩作为一种重要的基础工程材料，施工进度的合理安排对项目的顺利进行具有重要意义。
施工进度安排
1. 前期准备阶段
在施工开始之前，需要进行一系列的前期准备工作，如现场勘察、材料采购、设备调配等。
该阶段预计耗时为三天。
2. 桩基施工阶段
2.1 钢板桩预埋阶段
在桩基施工阶段的第一步，需要进行钢板桩的预埋工作。
具体包括桩基布置和桩基钢板的预埋。
预计该阶段耗时为两天。
2.2 钢板桩振捣阶段
在钢板桩预埋完成后，进行振捣工作，以确保桩基的稳定性和牢固性。
该阶段预计耗时为一天。
2.3 桩头修整阶段
在振捣工作完成后，需对桩头进行修整，以满足设计要求。
该阶段预计耗时为一天。
3. 后期整理阶段
在桩基施工阶段完成后，进行后期整理工作，包括清理现场、收拾材料等。
该阶段预计耗时为两天。
总结
根据以上安排，拉森钢板桩施工进度预计为9天。
然而，施工进度可能会受到天气等不可控因素的影响而发生变化。
因此，在实
际施工过程中，我们将密切关注进度，并及时调整计划以确保项目的顺利进行。
注意：本文档中的内容仅供参考，具体进度安排可能会根据实际情况进行调整。
拉森钢板桩施工技术交底
技术交底3.2钢板桩打设单桩打入法以一块或两块钢板为一组，从一角开始逐块插打，直至工程结束，这种打入方法施工简便，可不停顿地打，桩机行走路线短，速度快。
但单块打入易向一边倾斜，误差积累不易纠正，墙面平直度难控制。
3.2.1先用吊车将钢板桩吊至插点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽，轻轻加以锤击；3.2.2在打桩过程中，为保证钢板桩的垂直度，用两台经纬仪在两个方向加以控制；3.2.3为防止锁口中心线平面位移，可在打桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。
同时在围檩上预先算出每块板桩的位置，以便随时检查校正；3.2.4开始打设的一、二块钢板桩的位置和方向应确保精度，以便起到样板导向作用，故每打入1m应测量一次，打至预定深度后应立即用钢筋或钢板与围檩支架焊接固定。
3.3钢板桩的转角和封闭合拢。
由于板桩墙的设计长度有时不是钢板桩标准宽度的整数倍，或板桩墙的轴线较复杂，或钢板桩打入时倾斜且锁口部有空隙，这些都会给板桩墙的最终封闭合拢带来困难，采用轴线修整法解决。
轴线修整法通过对板桩墙闭合轴线设计长度和位置的调整，实现封闭合拢，封闭合拢处最好选在短边的角部。
具体作法如下：3.3.1沿长边方向打至离转角桩约沿有8块钢板桩时暂时停止，量出至转角桩的总长度和增加的长度；3.3.2在短边方向也照上述办法进行；3.3.3根据长、短两边水平方向增加的长度和转角桩尺寸，将短边方向的围檩与围檩桩分开，用千斤顶向外顶出，进行轴线外移，经核对无误后再将围檩和围檩桩重新焊接固定；3.3.4在长边方向的围檩内插桩，继续打设，插打到转角桩后，再转过来接着沿短边方向插打两块钢板桩；3.3.5根据修正后的轴线沿短边方向继续向前插打，最后一块封闭合拢的钢板桩，设在短边方向从端部算起的第三块板桩的位置处。
5.基坑排水措施根据地勘资料，本场地地下水位较浅，现场局部开挖施工过程中可见有地下水涌出，因此废水调节池深基坑开挖前与开挖过程中，需采取相应排水措施，以确保基坑施工的安全。
拉森钢板桩施工技术交底记录修订稿
拉森钢板桩施工技术交底记录修订稿拉森钢板桩是一种常用于土木工程中的施工技术，用于边坡支护、挡土墙、围堰施工等。
为了保证工程质量和安全，对拉森钢板桩的施工技术进行详细的交底是十分重要的。
下面是拉森钢板桩施工技术交底记录修订稿的一份范例，供参考。
工程名称：XX工程施工单位：XX施工队编制日期：XXXX年XX月XX日编制人：XXX交底对象：施工队成员一、施工目的：为保证拉森钢板桩工程的质量和安全，确保施工过程中各项工作的顺利进行，达到设计要求。
二、施工内容：1.施工前准备：(1)确认施工施工单位、负责人、现场施工人员的安排，并组织召开动员会议，明确工作任务和要求。
(2)按照设计要求准备必要的施工设备和机械设备，包括钢板桩、振动锤、提升机等。
(3)清理施工现场，确保施工场地的整洁，并标示出施工界限，确保周边安全。
2.拉森钢板桩施工过程：(1)确认施工界限，并在地面上作好控制点和基准点的设置。
(2)根据设计图纸，选择合适的拉森钢板桩规格和长度，进行测量标定。
(3)将测量得到的标高和标位数据记录在记录表中，并与技术人员确认无误。
(4)对振动锤进行调试和试击，确保其性能正常。
(5)确认振动锤和拉森钢板桩的安装位置，并进行固定。
(6)进行拉森钢板桩的沉桩施工，保持振动锤的垂直方向和水平方向的稳定，确保施工过程中的均匀性和垂直度。
(7)沉桩过程中，根据桩顶位移和桩身沉入情况，及时调整工艺和施工方法。
(8)沉桩结束后，对桩顶进行整顿和调整，使其与设计要求相符合。
(9)根据设计要求，进行桩头修整、平顶操作。
(10)对施工现场进行清理，并恢复周边环境。
3.安全措施：(1)施工现场设置临时围挡，确保人员和设备的安全。
(2)严格执行施工安全规章制度，确保施工过程中的安全。
(3)对施工人员进行安全培训，提高其安全意识和自我保护能力。
(4)对机械设备进行定期检查和维护，确保其安全性能。
(5)监测施工现场的环境，确保无有毒有害气体泄漏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、开始引孔前，需对机械进行检查，完工后对机械进行保养，施工中按安全操作系统进行机械操作。
4、晚上施工时，照明系统必须保持良好状态，照明要充足。
8、机械设备安全保证措施
（1）、机械设备操作人员（或驾驶员）必须经过专门训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机（车）操作。
（2）、机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
（3）、机械设备发生故障后及时检修，决不带故障运行，不违规操作，杜绝机械和车辆事故。
（4）、机械操作人员做好各项记录，达到准确、及时，严格贯彻操作制度，认真执行清洁、润滑、坚固、防腐、安全的十字作业法。
（5）、设备及工具摆放整齐，不得随意摆放。
9、未尽事项按国家及地方安全操作规程执行。
5、根据本工程地质条件，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，锁口咬合准确严密，部分拉森钢板桩施工前先采用钻机相配合的引孔方式。
二、钻机引孔施工
1、选用钻机进行引孔施工。在拉森钢板桩施工范围地质不好及地下存在角砾的情况下采用。
2、桩机就位
移动钻机至作业位置，调整桩架垂直度偏差小于1/250。钻机移位由当班机长统一指挥，移动前必须仔细观察现场情况，移位要做到平稳、安全。钻机定位后，由当班机长负责对桩位进行复核，偏差不得大于10mm。
交底内容：
一、拉森钢板桩设计概况
1、拉森钢板桩GBZ1，Q295bz-400x170型，有效桩长12.0m。
2、拉森钢板桩GBZ2，Q295bz-400x170型，有效桩长15.0m。
3、拉森钢板桩GBZ3，Q295bz-400x170型，有效桩长16.5m。
4、拉森钢板桩GBZ4，Q295bz-400x170型，有效桩长17.5m。
5、施工过程中必须切实保证机械人员施工安全，由专人负责指挥操作。
6、进入施工现场人员，应按规定佩戴安全劳保用品，严禁赤脚或穿拖鞋上班，有关作业人员必须做好交接班手续，班组应定期进行安全活动，并做好安全检查记录。
7、开展安全文明日检、周检、月检制度，发现安全隐患及时督促整改；配足专职安全员和安全协管员，做到每个施工点有一名安全协管员。
5、钻机引孔
成孔采用钻机，成孔直径600mm。第一根桩施工时，不可进尺太快，要慢速，掌握地层对钻机的影响情况，以确定在该地层条件下的钻进参数，然后进行连续引孔施工。确保钢板桩顺利施打。
三、安全注意事项
1、在工地适当位置设置足够安全标志，配备专职安全督导员，消除事故隐患，做好安全文明三级教育和施工前的安全技术交底。
3、钻机垂直度校正
钻机应平稳、平正，确保钻机立柱导向架的垂直度偏差小于1/250。在桩架上焊接一半径为5cm的铁圈，10m高处悬挂一铅锤，利用全站仪校直钻杆垂直度，使铅锤正好通过铁圈中心。每次施工前必须适当调节钻杆，使铅锤位于铁圈内，把钻杆垂直度误差控制在0.5%范围内。
4、桩长控制标记
本工程钻机施工前应在钻杆上做好标记，控制搅拌桩桩长不得小于设计桩长，当桩长变化时擦去旧标记，做好新标记。应按施工图要求控制每一施工段的桩的设计标高。
