(完整word版)第3单元：实训-路由器访问与配置
第3单元实训路由器访问与配置
第3单元实训路由器访问与配置在网络通信中，路由器起到重要的作用，它能够实现不同网络之间的数据传输和通信。
因此，掌握路由器的访问与配置技巧对于网络工程师和管理员来说是至关重要的。
本文将介绍第3单元的实训内容，即路由器访问与配置的技术要点和操作步骤。
一、路由器访问路由器是通过命令行接口（CLI）进行管理和配置的，因此在访问路由器之前，我们首先需要了解如何连接到路由器并进行访问。
通常，我们可以通过以下几种方式来实现路由器的访问：1. 串口连接：使用串口线将计算机与路由器连接，然后通过终端模拟器程序（如SecureCRT）来进行访问。
2. 以太网连接：使用以太网线将计算机与路由器的以太网接口相连，然后通过终端仿真软件进行访问。
此时，需要为计算机配置一个IP地址，并确保与路由器处于同一个网络段。
3. 远程访问：通过网络远程访问路由器，在路由器上启用SSH或Telnet服务，并使用相应的客户端程序进行访问。
二、路由器配置路由器配置是对路由器进行各种参数设置和功能调整的过程，下面将介绍一些基本的路由器配置命令和操作步骤：1. 进入特权模式：在访问路由器后，我们需要先进入特权模式，也即管理员模式，以获取更高级的权限。
在命令行界面输入“enable”命令，然后输入管理员密码即可。
2. 配置主机名和域名：可以使用命令“hostname”来配置路由器的主机名，使用“ip domain-name”命令来配置域名。
3. 配置接口和IP地址：使用“interface”命令进入接口配置模式，然后使用“ip address”命令配置接口的IP地址、子网掩码和默认网关。
4. 配置路由：使用“ip route”命令配置静态路由，或使用动态路由协议（如OSPF、BGP等）来实现动态路由。
5. 配置访问控制列表（ACL）：ACL用于实现对不同网络流量的控制，可以通过“access-list”命令进行ACL的配置。
6. 配置网络地址转换（NAT）：使用“ip nat”命令配置NAT功能，实现内网地址与外网地址的映射转换。
第3单元：实训-路由器管理
第3单元：实训-路由器管理1. 简介本文档旨在介绍实训项目中的路由器管理内容。
在本单元中，我们将研究如何管理和配置路由器，以确保网络的正常运行和安全性。
2. 路由器管理步骤以下是路由器管理的基本步骤：步骤一：连接到路由器首先，确保您已经正确地连接到路由器。
使用网线将您的计算机连接到路由器的LAN口，或者通过Wi-Fi连接到路由器的无线网络。
步骤二：访问路由器管理界面打开您的网络浏览器，输入路由器的IP地址。
通常，路由器的IP地址为192.168.1.1或192.168.0.1，但可能会因品牌和型号的不同而有所变化。
如果您不确定路由器的IP地址，可以查找路由器的用户手册或通过其他方式获取。
步骤三：登录路由器管理界面输入路由器管理界面的用户名和密码。
如果您是第一次登录，默认的用户名和密码可能是admin/admin或admin/password，但请注意这可能因型号而有所不同。
如果您已经更改了用户名和密码，使用您的自定义凭据进行登录。
步骤四：配置路由器设置一旦登录成功，您将进入路由器管理界面。
在这里，您可以配置路由器的各种设置，包括网络连接、安全性和无线设置等。
根据您的需求进行相应的配置，并确保保存所做的更改。
步骤五：保存并重启路由器在您完成所有配置后，记得保存更改并重启路由器。
这将使配置生效并确保路由器以新的设置重新启动。
3. 路由器管理的注意事项在进行路由器管理时，需要注意以下事项：- 确保您只在必要时更改路由器的设置，并且对所做的更改有明确的理解。
- 不要共享您的路由器管理凭据给其他人。
- 定期检查和更新路由器的固件，以确保最新的安全性和功能。
- 根据需要配置路由器的防火墙和安全设置，以防止未经授权的访问和恶意活动。
以上是路由器管理的基本步骤和注意事项。
通过适当的管理和配置，您可以确保路由器的正常运行和网络的安全性。
如需更多帮助，请参考路由器的用户手册或咨询相关专业人员。
以上内容供参考，具体操作请根据实际情况和设备要求进行。
第3单元：实训-静态路由器
第3单元：实训-静态路由器本文档将介绍关于静态路由器的实训，包括定义、功能和配置。
1. 定义
静态路由器是一种网络设备，用于将数据包从一个网络传输到
另一个网络。
它使用用户手动配置的静态路由表来确定最佳路径，
并将数据包转发到目标网络。
2. 功能
静态路由器具有以下功能：
- 数据传输：静态路由器可以传输数据包从一个网络到另一个
网络，确保数据的正确传递。
- 路由选择：静态路由器使用静态路由表来决定数据包的转发
路径，保证数据包按照最佳路径传输。
- 网络分割：静态路由器可以将大型网络分割成多个较小的子
网络，提高网络性能和管理的灵活性。
3. 配置
配置静态路由器需要以下步骤：
1. 连接设备：将静态路由器与网络设备进行物理连接，确保连接的稳定性。
2. 登录路由器：通过使用默认的管理员账号和密码登录静态路由器的管理界面。
3. 配置接口：设置静态路由器的接口参数，包括IP地址、子网掩码等。
4. 创建路由表：手动创建静态路由表，并配置目标网络和下一跳地址。
5. 激活路由：启用静态路由表，使其生效并开始路由数据包。
结论
实训中学习和配置静态路由器是理解和掌握网络路由的重要一步。
通过了解静态路由器的定义、功能和配置步骤，我们可以更好
地理解和使用静态路由器来优化网络性能和提供稳定的数据传输服务。
实训报告路由器的配置
一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络管理能力。
二、实训内容1. 路由器基本配置2. 路由协议配置3. NAT配置4. 防火墙配置三、实训环境1. 路由器：华为AR系列路由器2. 计算机网络：局域网环境，包含两台计算机和一台路由器3. 网络设备：直通线、交叉线、网线等四、实训步骤1. 路由器基本配置（1）连接路由器使用直通线将计算机与路由器的Console口连接，使用交叉线将路由器的Eth0/0接口与交换机连接。
（2）配置路由器在计算机上使用PuTTY或其他串口通信软件，连接到路由器的Console口。
（3）登录路由器输入用户名和密码，登录到路由器。
（4）配置基本参数```[Huawei]sysname Router[Router]display version[Router]display ip interface brief[Router]interface gigabitethernet 0/0[Router]ip address 192.168.1.1 24[Router]quit[Router]save```2. 路由协议配置（1）静态路由配置```[Router]ip route-static 192.168.2.0 24 192.168.1.2 ```（2）动态路由配置（OSPF）```[Router]ospf 1[Router-ospf-1]router-id 192.168.1.1[Router-ospf-1]network 192.168.1.0 0.0.0.255 area 0 [Router-ospf-1]network 192.168.2.0 0.0.0.255 area 0 ```3. NAT配置（1）NAT基本配置```[Router]nat public 192.168.2.0 255.255.255.0[Router]nat inside 192.168.1.0 255.255.255.0[Router]nat address-group 1 192.168.2.0 255.255.255.0[Router]nat address-group 2 192.168.1.0 255.255.255.0[Router]ip nat inside source static 192.168.1.1 192.168.2.1```（2）NAT转换规则配置```[Router]ip nat rule 1 192.168.1.0 255.255.255.0 192.168.2.0255.255.255.0```4. 防火墙配置（1）防火墙基本配置```[Router]firewall enable[Router]firewall filter```（2）防火墙规则配置```[Router-firewall]rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255[Router-firewall]rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255```五、实训结果通过本次实训，成功配置了路由器的基本参数、路由协议、NAT和防火墙。

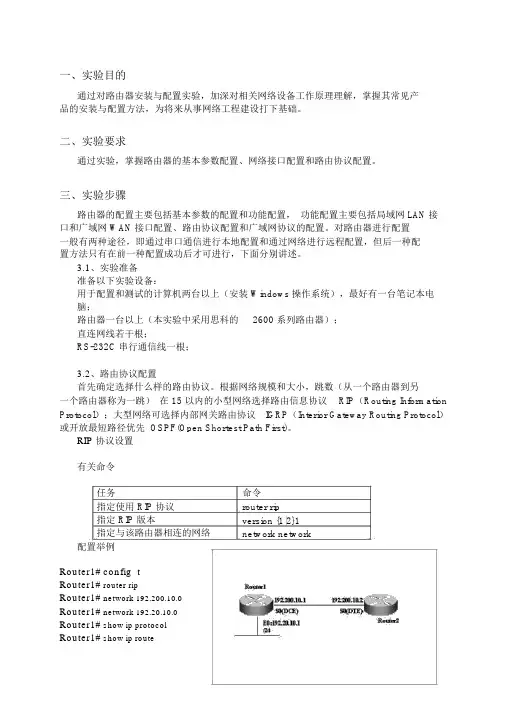

(完整word版)路由器配置实验报告——计算机网络(免费)
一、实验目的通过对路由器安装与配置实验，加深对相关网络设备工作原理理解，掌握其常见产品的安装与配置方法，为将来从事网络工程建设打下基础。
二、实验要求通过实验，掌握路由器的基本参数配置、网络接口配置和路由协议配置。
三、实验步骤路由器的配置主要包括基本参数的配置和功能配置，功能配置主要包括局域网 LAN 接口和广域网 WAN 接口配置、路由协议配置和广域网协议的配置。
对路由器进行配置一般有两种途径，即通过串口通信进行本地配置和通过网络进行远程配置，但后一种配置方法只有在前一种配置成功后才可进行，下面分别讲述。
3.1、实验准备准备以下实验设备：用于配置和测试的计算机两台以上（安装 Windows 操作系统），最好有一台笔记本电脑；路由器一台以上（本实验中采用思科的2600 系列路由器）；直连网线若干根；RS-232C 串行通信线一根；3.2、路由协议配置首先确定选择什么样的路由协议。
根据网络规模和大小，跳数（从一个路由器到另一个路由器称为一跳）在 15 以内的小型网络选择路由信息协议RIP（Routing Information Protocol）；大型网络可选择内部网关路由协议IGRP（Interior Gateway Routing Protocol）或开放最短路径优先 OSPF(Open Shortest Path First)。
RIP 协议设置有关命令任务命令指定使用 RIP 协议router rip指定 RIP 版本version {1|2}1指定与该路由器相连的网络network network配置举例Router1# config tRouter1# router ripRouter1# network 192.200.10.0Router1# network 192.20.10.0Router1# show ip protocolRouter1# show ip route四、实验过程分析（实验过程及图形分析）1.路由协议配置：PC0 的 IP：192.168.1.1 子网掩码： 255.255.255.0 网关： 192.168.1.2 Router0 0/0 ：192.168.1.2 0/1 ：192.168.2.1Router1 0/0 ：192.168.3.2 0/1 ：192.168.2.2Laptop0 的 IP：192.168.3.3 子网掩码： 255.255.255.0 缺省网关： 192.168.3.2 PcoLaptop0 Router0Router12.RIP 协议设置Router0Roputer1五、实验小结通过本次试验使我对课本这章节的知识理解更加深刻了。
实验三 路由器的连接和配置
实验三路由器的连接和配置一、实验目的通过本实验，学习路由器的基本配置，了解路由器的基本性能以及在网络中的应用，加深对路由器工作原理的理解。
二、实验任务1、了解华为模拟软件的基本功能。
2、通过华为模拟软件熟悉路由器的基本配置过程以及配置命令。
3、掌握路由器的基本配置。
4、熟悉单臂路由的配置方法。
三、实验环境软件环境：华为模拟软件。
四、实验课时和类型1、课时：2课时2、类型：既能训练型五、实验内容（要求画出实验拓扑结构，写出实验过程和实验结果）如路由器的基本配置的实验步骤：1、配置主机的IP地址。
2、配置路由器端口的IP地址。
（测试IP地址之间的连通性并记录测试结果）3、设置主机的网关。
（再测试IP地址之间的连通性掌握路由器的基本配置）单臂路由的实验过程略。
实验四静态路由和默认路由一、实验目的通过本实验，学习静态路由和默认路由的基本配置，理解静态路由和默认路由的区别。
二、实验任务1、掌握两个路由器的静态路由的配置方法。
2、掌握三个路由器的静态路由的配置方法。
3、掌握默认路由的配置方法。
三、实验环境软件环境：华为模拟软件。
四、实验课时和类型1、课时：2课时2、类型：既能训练型五、实验内容（要求画出实验拓扑结构，写出实验过程和实验结果）如两个路由器的静态路由的实验步骤1、配置主机的IP地址。
2、配置路由器端口的IP地址。
3、设置主机的网关。
4、设置一条静态路由。
（测试所有网络的连通性并记录测试结果）5、再设置一条静态路由。
（测试所有网络的连通性并记录测试结果）三个路由器的静态路由以及默认路由的实验过程略。
六、实验思考题1、假设主机A和B连接在不同的路由器上，如果只配置了一条静态路由，使主机A能ping通主机B，此时主机B也能ping通主机A吗？2、静态路由和默认路由有什么区别？3、如果在同一个路由器中设置了两条默认路由，会出现什么情况？。
第3单元：实训-路由器配置
第3单元：实训-路由器配置简介
该文档提供了第3单元实训中路由器配置的详细步骤和指导。
通过按照以下步骤配置路由器，您将能够成功完成实训任务。
步骤一：连接路由器
1. 将路由器的电源线插入电源插座，并打开路由器的电源开关。
2. 使用网络线将电脑与路由器连接起来。
确保网络线正确连接
到路由器的以太网端口。
步骤二：访问路由器配置界面
1. 打开您的浏览器，输入路由器的默认 IP 地址（如
192.168.1.1）。
2. 在弹出的登录界面中，输入默认用户名和密码进行登录。
步骤三：配置路由器
1. 在路由器管理界面中，导航到 "设置" 或 "配置" 选项。
2. 根据您的网络要求，进行以下配置：
- 配置无线网络：设置网络名称（SSID）和密码。
- 配置网络类型：选择静态 IP 或动态 IP。
- 配置端口转发：根据需要设置端口转发规则。
- 配置无线路由器模式：选择路由器的工作模式（如路由器、接入点等）。
步骤四：保存配置并重启路由器
1. 在路由器管理界面中，找到 "应用" 或 "保存" 选项，并点击保存所做的配置更改。
2. 等待几秒钟，让路由器重新启动并应用新的配置。
结论
本文档提供了第3单元实训中路由器配置的步骤和指导。
通过按照以上步骤完成路由器配置，您将能够成功完成实训任务。
如有任何问题，请参考相关文档或寻求专业技术支持。
实验3-路由器配置 实验报告
实验3-路由器配置实验报告实验 3 路由器配置实验报告一、实验目的本次实验的主要目的是让我们熟悉和掌握路由器的基本配置方法，包括网络地址的分配、路由协议的设置、访问控制列表的配置等，从而能够搭建和管理一个简单的网络环境，提高我们对网络原理和技术的理解和应用能力。
二、实验环境1、硬件环境若干台计算机路由器设备（型号：＿____）2、软件环境操作系统：Windows 10终端模拟软件：SecureCRT三、实验原理1、路由器的作用路由器是网络中的核心设备，负责连接不同的网络，并根据网络地址和路由协议选择最佳的路径来转发数据包，实现不同网络之间的通信。
2、 IP 地址分配为了使网络中的设备能够相互通信，需要为每个设备分配唯一的 IP 地址。
IP 地址分为网络地址和主机地址两部分，通过子网掩码来划分。
3、路由协议常见的路由协议有静态路由和动态路由。
静态路由需要手动配置每一条路由信息，适用于小型网络；动态路由协议如 RIP、OSPF 等可以自动学习和更新路由信息，适用于大型复杂网络。
4、访问控制列表访问控制列表（ACL）用于控制网络中的数据包流量，根据源地址、目的地址、端口号等条件对数据包进行过滤和允许或拒绝操作。
四、实验步骤1、连接设备将计算机通过串口线或网线连接到路由器的相应接口，并打开终端模拟软件建立连接。
2、进入特权模式在终端中输入用户名和密码登录路由器，然后输入“enable”命令进入特权模式。
3、配置接口 IP 地址进入接口配置模式，例如“interface ethernet 0/0”。
配置 IP 地址和子网掩码，如“ip address 19216811 2552552550”。
4、配置静态路由使用“ip route”命令配置静态路由，例如“ip route 19216820 2552552550 19216812”，表示目标网络为 19216820/24，下一跳地址为19216812。
5、配置动态路由协议（以 RIP 为例）启用 RIP 协议，输入“router rip”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训目的
要求学生掌握从PC机上直接和远程访问路由器的基本方法，掌握路由器的基本配置和使用方法，掌握路由器帮助系统的使用方法，理解路由器的启动顺序。
内容要求
（1）连接路由器和PC机，通过Console口访问路由器
要求：掌握计算机串口和路由器Console口的连接方法，使用超级终端配置路由器的方法。
实训成绩：指导教师签名：实训日期：
实 训 数 据 记 录
一、实验场景描述（也可自行设计）
你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；
作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，ቤተ መጻሕፍቲ ባይዱ望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。
二、实验命令
步骤6：显示历史命令
伍、实验总结
列举几个选项并描述其含义：
1：Router（config）#hostname R1 更改路由器主机名为R1
2:R1(config)#enable secret 123456设置特权模式密码
3:R1(config)#line vty 0 4
R1(config_line)#password linsheng 设置telnet远程登录的用户和密码
Router#conft
Router（confg）#
Router#
Router#no shut
Show running
telnet；ipconfig/all
三、网络拓扑图及描述
远程登录路由器
显示路由器当前配置
四、实验步骤
步骤及简述：
步骤1;新建packet tracer 拓扑图
步骤2; 用标准的console线缆用于计算机上的串口和路由器的console口上在计算机上启用超级终端，并配置超级终端的参数
（2）通过Telnet访问路由器
要求：掌握配置路由器以太网接口IP地址以及密码的技能，能够通过Telnet访问路由器。
（3）CLI的使用与IOS基本命令
要求：熟悉CLI的各种命令模式、帮助系统，掌握IOS基本命令，能够使用相关命令查看路由器有关信息。
实验材料
（1）所用设备：路由器、PC机、网线
（2）消耗性器材：无
步骤3; 配置路由器的管理ip地址，并为telnet用户配置用户名和登录口令password（linsheng）。配置计算机的ip地址（与路由器管理的ip地址在同一个网段），通过网线将计算机和路由器相连 ，通过计算机telnet到路由器上对路由器进行查看
步骤4： 更改路由器名字R1
步骤5：显示当前配置信息
