华为MA5626配置成普通交换机的方法

华为MA整理配置成普通交换机的方法

华为MA5626如何配置成交换机模式本文以16口MA5626为例通过串口线用超级终端登录用户名root密码mduadmin（这是默认的用户名和密码）MA5626>enableMA5626#configMA5626(config)#vlan service-profile profile-id 1user-bridging enablecommitquitvlan bind service-profile 1 profile-id 1multi-service-port vlan 1 port 0/1 1-16 user-vlan untagged rx-cttr 6 tx-cttr 6在敲一遍：multi-service-port vlan 1 port 0/1 1-16 user-vlan untagged rx-cttr 6 tx-cttr 6save以上配好就可以当交换机去用了。

附图：如果出现的是15 15，则需要再敲一遍该命令。

硬件连接方式首先连接电脑与onu，通过配置线连接图为配置线，“网线头”插入onu的CONSOLE口，另一端与电脑的串口接。

图为onu上对应的CONSOLE接口（插入“网线头”即可）电脑端操作首先打开超级终端：开始—程序—附件---通信—超级终端打开超级中断后出现如下提示点否进入如下界面名称随便写，图标选择默认的即可，然后点击确定出现如下界面连接口选择COM1或者COM2根据自己的机器选择，1不行就2，点击确定，然后按照下图设置点击确定然后到文件—属性—设置中按下图方式一定要设置ASCII码按照图中行延迟和字符延迟都设置为200毫秒，然后点击确定即可在超级终端出点击回车即可出现要求输入用户名和密码华为onu 登陆用户名root密码 mduadmin登陆后界面如下登陆onu后输入的命令：enable ---回车erase flash data ---回车Y ---回车reboot system---回车Y---回车回车后等待片刻onu重启后以前所配置的数据即可全部删除查看光功率MA5626>enableMA5626#configMA5626(config)#interface gponnni 0/0/1MA5626(config-if-gponnni-0/0/1)#display port state----------------------------------------------------------------------------F/S/P 0/0/1Laser state AUTOPort state UpWave Length(nm) 1310Identifier Module/connector soldered to motherboardExt.Identifier GBIC/SFP function is defined by serial ID onlyConnector Optical pigtailEncoding NRZBR,Nominal(100Mbps) 13Length(9um)(km) 20.0Length(50um) Not supportLength(62.5um) Not supportLength(Copper) Not supportCc_base 0xaaCC_EXT 0x7bBR,max UnspecifiedBR,min UnspecifiedSFF-8472 Compliance TBDOptions InvalidVendor Rev UnspecifiedVendor PN SFU3424THPCDFIAC Vendor SN C4L2011876 Vendor OUI 000000Manufactured 12-03-21Vendor name SOURCEPHOTONICS TX Bias current(mA) 13.10Supply Voltage(V) 3.20Temperature(C) 43.72TX power(dBm) 2.35RX power(dBm) 1.018口实例MA5626>enableMA5626#configMA5626(config)#vlan service-profile profile-id 1{ <cr>|profile-name<K> }:Command:vlan service-profile profile-id 1MA5626(config-vlan-srvprof-1)#user-bridging enableInfo: Please use the commit command to make modifications take effect MA5626(config-vlan-srvprof-1)#commitMA5626(config-vlan-srvprof-1)#quitMA5626(config)#vlan bind service-profile 1 profile-id 1MA5626(config)#multi-service-port vlan 1 port 0/1 1-8 user-vlan untagged rx-cttr 6 tx-cttr 6It will take several minutes, and console may timeout, please use command idle-timeout to set time limitAre you sure to create service virtual port(s)? (y/n)[n]:yThe number of total board in this operation: 1 The number of total service virtual port in this operation: 8 Creating start...Creating end:The number of total service virtual port which need be created: 8 The number of total service virtual port which have been created: 8 MA5626(config)#multi-service-port vlan 1 port 0/1 1-8 user-vlan untagged rx-cttr 6 tx-cttr 6It will take several minutes, and console may timeout, please use command idle-timeout to set time limitAre you sure to create service virtual port(s)? (y/n)[n]:yThe number of total board in this operation: 1 The number of total service virtual port in this operation: 8 Creating start...Creating end:The number of total service virtual port which need be created: 8The number of total service virtual port which have been created: 0 MA5626(config)#savePOE功能适用于308版本，后续版本poe命令有些改变，变成port。

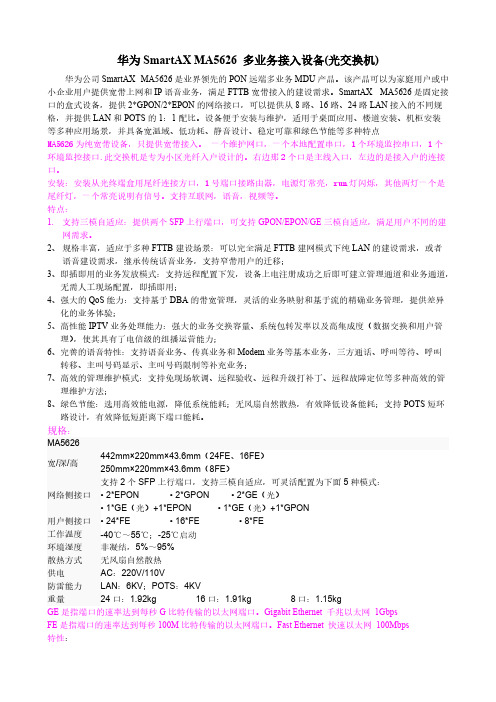

华为SmartAX MA5626 多业务接入设备(光交换机)

华为SmartAX MA5626 多业务接入设备(光交换机)华为公司SmartAX MA5626是业界领先的PON远端多业务MDU产品。

该产品可以为家庭用户或中小企业用户提供宽带上网和IP语音业务，满足FTTB宽带接入的建设需求。

SmartAX MA5626是固定接口的盒式设备，提供2*GPON/2*EPON的网络接口，可以提供从8路、16路、24路LAN接入的不同规格，并提供LAN和POTS的1：1配比。

设备便于安装与维护，适用于桌面应用、楼道安装、机柜安装等多种应用场景，并具备宽温域、低功耗、静音设计、稳定可靠和绿色节能等多种特点MA5626为纯宽带设备，只提供宽带接入。

一个维护网口，一个本地配置串口，1个环境监控串口，1个环境监控接口.此交换机是专为小区光纤入户设计的。

右边那2个口是主线入口，左边的是接入户的连接口。

安装：安装从光终端盒用尾纤连接方口，1号端口接路由器，电源灯常亮，run灯闪烁，其他两灯一个是尾纤灯，一个常亮说明有信号。

支持互联网，语音，视频等。

特点：1.支持三模自适应：提供两个SFP上行端口，可支持GPON/EPON/GE三模自适应，满足用户不同的建网需求。

2、规格丰富，适应于多种FTTB建设场景：可以完全满足FTTB建网模式下纯LAN的建设需求，或者语音建设需求，继承传统话音业务，支持窄带用户的迁移；3、即插即用的业务发放模式：支持远程配置下发，设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场配置，即插即用；4、强大的QoS能力：支持基于DBA的带宽管理，灵活的业务映射和基于流的精确业务管理，提供差异化的业务体验；5、高性能IPTV业务处理能力：强大的业务交换容量、系统包转发率以及高集成度（数据交换和用户管理），使其具有了电信级的组播运营能力；6、完善的语音特性：支持语音业务、传真业务和Modem业务等基本业务，三方通话、呼叫等待、呼叫转移、主叫号码显示、主叫号码限制等补充业务；7、高效的管理维护模式：支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管理维护方法；8、绿色节能：选用高效能电源，降低系统能耗；无风扇自然散热，有效降低设备能耗；支持POTS短环路设计，有效降低短距离下端口能耗。

【VIP专享】华为SmartAX MA5626 多业务接入设备(光交换机)

华为SmartAX MA5626 多业务接入设备(光交换机)华为公司SmartAX MA5626是业界领先的PON远端多业务MDU产品。

该产品可以为家庭用户或中小企业用户提供宽带上网和IP语音业务，满足FTTB宽带接入的建设需求。

SmartAX MA5626是固定接口的盒式设备，提供2*GPON/2*EPON的网络接口，可以提供从8路、16路、24路LAN接入的不同规格，并提供LAN和POTS的1：1配比。

设备便于安装与维护，适用于桌面应用、楼道安装、机柜安装等多种应用场景，并具备宽温域、低功耗、静音设计、稳定可靠和绿色节能等多种特点MA5626为纯宽带设备，只提供宽带接入。

一个维护网口，一个本地配置串口，1个环境监控串口，1个环境监控接口.此交换机是专为小区光纤入户设计的。

右边那2个口是主线入口，左边的是接入户的连接口。

安装：安装从光终端盒用尾纤连接方口，1号端口接路由器，电源灯常亮，run灯闪烁，其他两灯一个是尾纤灯，一个常亮说明有信号。

支持互联网，语音，视频等。

特点：1.支持三模自适应：提供两个SFP上行端口，可支持GPON/EPON/GE三模自适应，满足用户不同的建网需求。

2、规格丰富，适应于多种FTTB建设场景：可以完全满足FTTB建网模式下纯LAN的建设需求，或者语音建设需求，继承传统话音业务，支持窄带用户的迁移；3、即插即用的业务发放模式：支持远程配置下发，设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场配置，即插即用；4、强大的QoS能力：支持基于DBA的带宽管理，灵活的业务映射和基于流的精确业务管理，提供差异化的业务体验；5、高性能IPTV业务处理能力：强大的业务交换容量、系统包转发率以及高集成度（数据交换和用户管理），使其具有了电信级的组播运营能力；6、完善的语音特性：支持语音业务、传真业务和Modem业务等基本业务，三方通话、呼叫等待、呼叫转移、主叫号码显示、主叫号码限制等补充业务；7、高效的管理维护模式：支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管理维护方法；8、绿色节能：选用高效能电源，降低系统能耗；无风扇自然散热，有效降低设备能耗；支持POTS短环路设计，有效降低短距离下端口能耗。

华为Ma5620配置成交换机

华为MA5620改为交换机设置的具体简单步骤。

准备工作：
1.准备：Com 转网口的数据传输连接线
2.计算机系统是WINxp的话直接使用系统自带的超级终端程序。

Win7及以上的话下载
一个超级终端程序hyper terminal
3.把数据线的串口连接上计算机串口上。

网线端链接Ma5620的Console口上。

4.启动超级终端程序，位调为9600。

链接。

用户名：root ;密码：mduadmin
具体参数设计步骤：
MA5620默认端口是隔离的，要做二层交换机主要是要解决端口隔离的问题。

需要输入的命令如下：
Enable
Config
vlan service-profile profile-id 2
user-bridging enable
commit
quit
vlan 2 smart
vlan bind service-profile 2 profile-id 2
multi-service-port vlan 2 port 0/1 1-24 user-vlan untagged rx-cttr 6 tx-cttr 6
祝你成功。

万事如意。

华为MA5626配置成普通交换机的完整方法

华为MA5626如何配置成交换机模式开光口级联：root密码mduadmin（这是默认的用户名和密码）登陆onu后输入的命令：enable ---回车erase flash data ---回车Y ---回车reboot system---回车Y---回车回车后等待片刻onu重启后以前所配置的数据即可全部删除MA5626>enableconfigport mode 0/0/1 geport mode 0/0/2 ge 指定1，2光口为GE模式。

然后把业务口透传到光口，真要命，找好久还搞明白。

vlan service-profile profile-id 1user-bridging enable 用户桥接使能commit 加载quitvlan 4000 smart 定义业务vlan定义管理vlanvlan bind service-profile 4000 profile-id 1 将vlan邦定1号模板multi-service-port vlan 4000 port 0/1 1-8 user-vlan untagged rx-cttr 6 tx-cttr 6 批量加载业务口interface vlanif4000 带内管理vlanip address 111.111.111.1 255.255.255.0 带内管理ip地址quitport vlan 4000 0/0 1 ETH口 vlan1 透传到上行口1port vlan 4000 0/0 2 ETH口 vlan1 透传到上行口2savereboot systemMA5626(config)#undo service-port allMA5626(config)#interface eth 0/1MA5626(config-if-eth-0/1)#traffic-suppress all unicast value 1MA5626(config-if-eth-0/1)#traffic-suppress all broadcast value 1MA5626(config-if-eth-0/1)#quitMA5626(config)#multi-service-port vlan transparent board 1 other-all rx-cttr 6 tx-cttr 6 确实要批量增加业务虚端口? (y/n)[n]:y本次批增操作涉及业务单板总数: 1本次批增操作涉及业务虚端口总数: 24批量增加开始......批量增加结束:本次批增需要增加业务虚端口总数: 24其中, 增加成功总数: 24MA5626(config)#save data数据正在保存，请稍候...开端口直通：通过串口线用超级终端登录用户名root密码mduadmin（这是默认的用户名和密码）登陆onu后输入的命令：enable ---回车erase flash data ---回车Y ---回车reboot system---回车Y---回车回车后等待片刻onu重启后以前所配置的数据即可全部删除MA5626>enable 打开交换机MA5626#config 进入配置模式MA5626(config)#vlan service-profile profile-id 1 创建一个ID为1的VLAN { <cr>|profile-name<K> }: 回车Command:Vlan service-profile profile-id 1:user-bridging enable 启用用户桥接Info:Please use the commit command to make modifications take effect#commitcommitquitvlan bind service-profile 1 profile-id 1multi-service-port vlan 1 port 0/1 1-8 user-vlan untagged rx-cttr 6 tx-cttr 6在敲一遍：multi-service-port vlan 1 port 0/1 1-15 user-vlan untagged rx-cttr 6 tx-cttr 6 save以上配好就可以当交换机去用了。

华为交换机配置方法

华为交换机配置方法华为交换机是一种高性能网络交换设备，广泛应用于企业、政府机构、教育机构等各种网络环境中。

下面是华为交换机配置的详细方法：登录华为交换机使用终端软件，如SecureCRT或PuTTY，连接到华为交换机的管理口，并输入用户名和密码进行登录。

一般情况下，用户名为admin，密码为admin。

进入系统视图华为交换机采用层级结构的管理视图，系统视图是最高层级的视图。

在登录成功后，可以通过输入system-view命令进入系统视图。

配置基本网络参数在系统视图下，可以配置华为交换机的基本网络参数，包括IP地址、子网掩码、网关和DNS服务器等。

具体命令如下：配置IP地址：interface vlanif 1，ip address 192.168.1.1 24配置网关：ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 配置DNS服务器：ip dns server-address 8.8.8.8其中，vlanif 1是虚拟接口编号，192.168.1.1是华为交换机的IP地址，24是子网掩码的长度，0.0.0.0 0.0.0.0表示默认路由，192.168.1.254是网关的IP地址，8.8.8.8是DNS服务器的IP地址。

配置VLANVLAN是一种虚拟局域网技术，可以将不同的物理端口划分到不同的逻辑网络中。

华为交换机支持IEEE 802.1Q标准的VLAN。

具体命令如下：创建VLAN：vlan batch 10 20配置VLAN接口：interface vlanif 10，ip address 192.168.10.1 24配置端口所属VLAN：interface gigabitethernet 1/0/1，port link-type access，port default vlan 10其中，vlan batch 10 20是批量创建VLAN 10和VLAN 20，interface vlanif 10是VLAN 10的虚拟接口，192.168.10.1是VLAN 10的IP地址，gigabitethernet 1/0/1是物理端口的接口编号。

华为MA5626的配置

文章来自百度空间：/%CF%E0%B7%EAwen%CF%E0%CA%B6/blog/item/f8df0011fe3d7230b81 27b31.html//论文网MA5680T(config)# dba-profile add profile-id 20 profile-name dba-profile_20 type4 max 1000000 //建模板号为20的DBA模板，最大带宽1G。

MA5680T(config)# ont-lineprofile epon profile-id 36 profile-name MA561X //建模板号码为36的ONU线路模板MA5680T(config-epon-lineprofile-36)# llid dba-profile-id 20 //在线路模板当中绑定DBA模板MA5680T(config-epon-lineprofile-36)#commit//提交模板配置MA5680T(config)# snmp-profile add profile-id 2 profile-name N2000 v1 public private 10.111.8.129 162 N2000 //建ONU的SNMP模板MA5680T(config)#display ont autofind all--------------------------------------------------------------------------序列号: 1框/槽/端口: 0/2/3ONT MAC : 0018-82EC-29D7密码: 00000000000000000000000000000000生产厂商ID : HWTCONT型号: MDUONT软件版本: V8R306C01B053ONT硬件版本: MA5616ONT自动发现时间: 2009-11-24 17:40:47--------------------------------------------------------------------------MA5680T(config)# interface epon 0/2MA5680T(config-if-epon-0/2)# ont confirm 3 ontid 8 mac-auth 0025-9E79-4207 snmp ont-lineprofile-id 36 desc CZ_FS_yinshifuwugongsi_MA5620E //确认ONU，绑定相对应的ONT模板。

华为MA5626配置成普通交换机方法

华为MA5626如何配置成交换机模式本文以16 口MA5626 为例通过串口线用超级终端登录用户名root密码mduadmin(这是默认的用户名和密码)MA5626>e nableMA5626#co nfigMA5626(co nfig)#vla n service-profile profile-id 1user-bridgi ng en ablecommitquitv-anbind service —p 「of=e1 profi-e —id1mum —service —portv-an 1 portoMr —k 5 use7v-anunQrggedrx —cffr6saveMKJ SA匸号f-0Nn LrEzeMO H r o】W1n n r-o r u s'e •ur u二S WF Q F i - e-i二一【«-r g■気K *rc c e o Tc -d n W M re i c E DrQfild=ro 『二博 id 1h K J s ££n f i c £b n ,J i r v l }l -E,l w U MT b r z «.n c托 Elr rnf2 M-E4”『-e c o ・a =ft o ・*-・s d t 9・r ^fl *o d i F i rl A -i o r才s-p =f『导匚s s d n■沖ru f i r l I M r二 s 316u 6(g h f _'0-u l -Hn-s r v p r o T l s s 二.HJ*5S6(档o H f匚w £呂 bitd^rcice*pro=lBlprdil 年id1 馬 G26ponfi 巳严图为配置线，“网线头”插入onu 的CONSOLE 口，另一端与电脑的串口接。

ifl-vl iin-sr vprof -1) N u^er-br i d^i ng Mvtblff IrJe: Pledge i 応屮 the can«it coiiH«in<j 1 o nrike wdifice 1 ions idke rff ecI HH6626(confan sruvrof llNcoimil vitin- srvprof D^vtuilH^S626(conribind $eruic« profile 1 prof i 1<* id 1 MRbfc2t(<；onf ifl] Hwn 111 -s^rvicfi-pnr! vLm 1 porl 0/1r 6 tx-ctlr 61 -I S USPT unI rx-c 11 11 Mill tai<e Sfiver^i tomules-. conso l« aav t UEfiM tiM linit flru V4ti sur* Io cr*rftc s*ryiw yirbn] i )or1 (x)?(v<n)1nl ：y The riMvbcr oF total bodrd m thic «fierd I tan : Thp n*・bflr af tola] 5ervire virhid) w>r1 in thK wrdtion: 15 O 也胡出匕s1<art … Crpdi ing wf ： I he rx ・bw qf t 中 1川1 ^eru i virtue J Ihu n<i«b«F of tohil servict? virVMlf^irl uhidib 啤 cr iwr I uhich h-ivo been (r (?4tod: D3出规这个表示成功如果出现的是15 15，则需要再敲一遍该命令。

华为SmartAX MA5626 多业务接入设备(光交换机)

华为SmartAX MA5626 多业务接入设备(光交换机)华为公司SmartAX MA5626是业界领先的PON远端多业务MDU产品。

该产品可以为家庭用户或中小企业用户提供宽带上网和IP语音业务，满足FTTB宽带接入的建设需求。

SmartAX MA5626是固定接口的盒式设备，提供2*GPON/2*EPON的网络接口，可以提供从8路、16路、24路LAN接入的不同规格，并提供LAN和POTS的1：1配比。

设备便于安装与维护，适用于桌面应用、楼道安装、机柜安装等多种应用场景，并具备宽温域、低功耗、静音设计、稳定可靠和绿色节能等多种特点MA5626为纯宽带设备，只提供宽带接入。

一个维护网口，一个本地配置串口，1个环境监控串口，1个环境监控接口.此交换机是专为小区光纤入户设计的。

右边那2个口是主线入口，左边的是接入户的连接口。

安装：安装从光终端盒用尾纤连接方口，1号端口接路由器，电源灯常亮，run灯闪烁，其他两灯一个是尾纤灯，一个常亮说明有信号。

支持互联网，语音，视频等。

特点：1.支持三模自适应：提供两个SFP上行端口，可支持GPON/EPON/GE三模自适应，满足用户不同的建网需求。

2、规格丰富，适应于多种FTTB建设场景：可以完全满足FTTB建网模式下纯LAN的建设需求，或者语音建设需求，继承传统话音业务，支持窄带用户的迁移；3、即插即用的业务发放模式：支持远程配置下发，设备上电注册成功之后即可建立管理通道和业务通道，无需人工现场配置，即插即用；4、强大的QoS能力：支持基于DBA的带宽管理，灵活的业务映射和基于流的精确业务管理，提供差异化的业务体验；5、高性能IPTV业务处理能力：强大的业务交换容量、系统包转发率以及高集成度（数据交换和用户管理），使其具有了电信级的组播运营能力；6、完善的语音特性：支持语音业务、传真业务和Modem业务等基本业务，三方通话、呼叫等待、呼叫转移、主叫号码显示、主叫号码限制等补充业务；7、高效的管理维护模式：支持免现场软调、远程验收、远程升级打补丁、远程故障定位等多种高效的管理维护方法；8、绿色节能：选用高效能电源，降低系统能耗；无风扇自然散热，有效降低设备能耗；支持POTS短环路设计，有效降低短距离下端口能耗。

OUNMA5626如何配置成为交换机的全配置

service-port 10 vlan 2548 eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6
service-port 11 vlan 2548 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6
user-bridging enable
commit
vlan bind service-profile 15 profile-id 1
vlan bind service-profile 101 profile-id 1
vlan bind service-profile 2548 profile-id 1
#
[meth]
<meth0>
interface meth0
ip address 10.11.104.2 255.255.255.0
#
[null]
<null0>
interface null0
#
[post-system]
service-port 6 vlan 2548 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6
service-port 7 vlan 2548 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6
service-port 16 vlan 2548 eth 0/1/17 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6
