HelloM3_JLINK V8固件烧录指导
JLINK V8固件烧写说明1
JLINK 固件烧写说明
1. 确保电路焊接完毕后，没有短路，没有开路。
2. 此时插上USB 线连上电脑，会出现无法识别的USB 设备
3. 将板上的ERASE 管脚用跳线接高电平超过20 秒，将芯片的全部FLASH 擦出。
4. 拔掉USB线，也就是使板子断电。
注意去掉ERASE 管跳线。
5. 插上USB 线，将TST 管脚用跳线接高电平超过10 秒，此时芯片拷贝BOOT 固件到第一启动区。
6. 拔掉USB线，也就是使板子断电。
注意去掉TST管脚跳线。
7. 在次插上USB时，电脑会发现新硬件，安装SAM-BA软件后，发现的新硬件会自动完成驱动。
8. 打开SAM-BA软件会出现下面图片。
点连接。
9. 在发送文件处，加入你要写入的固件，点发送
出现扇区解锁后，点是。
此时就会开始下载固件。
下载完后出现是否要加锁扇区，这里要点击否。
如果点是，JLINK 将不能完成自动升级。
10. 大功告成，重新连接USB后指示灯会闪动，安装上Jlink驱动后，就可以工作。
，JLINK 调试速度就是快，我调试相同的板子（CM3核心的LM3s2412）比周工LM_LINK 快上
10 倍。
要送SWD模式速度更快，2M的速度就是爽。
可以加快你的开发速度。
jlink烧写步骤
步骤：1.JLink和你的板子连接（别告诉我不会，我截图能力有限）JLink一端通过JTAG口连接到板子上（具体连接方式还要看硬件连线，不过一般都是这样了，我用的转接板），另一端是USB口连接到你的主机上；2.运行JLink如果第一步连接正确，启动后将显示以下界面，如果没有检测到CPU，命令行使用usb 命令连接板子，r命令识别CPU，正确识别如下所示：3.下载程序（nand_flash启动方式）1）loadbin c:\init.bin 0xc000000 ，init.bin 为小于8k的cpu、内存、时钟初始化程序，下载到片内sram运行，以便加载u-boot到内存完成烧写flash。
2）setpc 0xc0000003）g4）h5）loadbin c:\boot.bin 0x57e00000 （不知道飞凌的u-boot的链接地址是不是0x57e00000，呵呵，经验证确实是，当直接加载到内存时只有加载到0x57e00000才能运行，）6）setpc 0x57e000007）g 运行u-boot运行u-boot前先打开dnw或者串口终端，待boot启动后读秒时，迅速敲回车，使u-boot 停在其命令行下：In: serialOut: serialErr: serialHit any key to stop autoboot: 0SMDK6410 #8)加载要烧写的程序镜像到内存0x50008000如下所示：loadbin c:\boot.bin 0x500080009）输入擦除Nandflash命令，输入命令：#nand erase 0 100000 擦除Nandflash 从0 开始的1MB 大小的区域。
10）将uboot 程序写入到Nandflash，输入命令：#nand write.uboot 50008000 0 100000 （把内存地址处0x50008000的内容，烧写到nand从0地址开始到100000）。
jlinkv8更新固件教程
Jlink固件更新教程一、适用问题1、固件丢失，Jlink瘫痪。
2、解决了MDK4.5以上不能识别山寨Jlink的问题3、山寨的Jlink V8在MDK4.54上提示升级（update firmware），升级之后，弹出一个界面说我的jlink是克隆版本，需要下载OEM什么的，如下图二、1、所需软件如下：winHEX、sam-ba2、所需工具如下：跳帽一个（或者镊子）、Jlink V8固件（我已改好）3、SAM-ba的安装方法：双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标，我们一般常用sam-ba V2.9，因为比V2.4的好用4、winHEX安装方法免安装，解压WinHex17.ZIP文件，运行三、固件更改使用winHEX打开V8.bin 固件,并且找到以0xFF00为起始地址的4个Bytes并将其修改为0xFFFFFFFF,并在下面不远的地方找到GDBFull，其相对应的十六进制的代码47 4442 46 75 6C 6C 改成47 44 42 46 55 4C 4C （将小写的改成大写的，目的是跳过GDBFull）并且保存此修改好的固件文件。
此步骤我已经改好了，改好的固件放在可用固件软件文件夹下面四、固件更新1、擦除芯片并进入编程模式（1）打开JLINK 外壳，见到JLINK内部电路如下图所示。
A = ERASEB = TST（2）使用USB线连接JLINK与PC机，以提供JLINK工作电源。
（3）短接图中A的两个过孔约5秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK与P C间的USB线（注意先后顺序）。
（4）短接图中,B处的两个过孔。
（5）使用USB线连接JLINK与PC机，至少超过10秒后（此时电脑显示一个无法识别的硬件设备），拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。
JLINK V8固件烧录和固件升级指导
J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。
1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。
软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。
安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。
1.2擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。
A = ERASEB = TST使用USB线连接JLINK与PC机，以提供JLINK工作电源。
短接图中A的两个过孔约5秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK与P C 间的USB线（注意先后顺序）。
短接图中,B处的两个过孔。
使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。
断开图中B处的短接。
1.3更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。
将JLINK V8通过USB线与PC机连接。
此时，SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。
（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。
点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。
拔掉JLINK与PC机之间的USB线。
至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。
请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。
j-link固件重烧讲课讲稿
JLINK固件丢失，无法识别的USB设备解决办法出现此问题的原因为J-LINK固件丢失所致，只要重新刷固件进去即可恢复正常。
重刷固件的步骤如下：特别提醒，请不要在window 7 操作系统下操作，否则必败无疑。
1 J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。
1.1 安装固件烧录软件请下载AT91-ISP下载软件。
"下载地址:点击此处下载J-LINK V8固件和刷固件的工具软件安装下载好的Install AT91-ISP v1.13.exe软件"双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。
1.2 擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。
"A处为ERASE跳线，B处为TST跳线(可能有些J-LINK的这两个跳线不在这个位置)使用USB线连接JLINK与PC机，以提供JLINK工作电源。
"短接图中A的两个过孔约25秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK与P" C 间的USB线（注意先后顺序）。
短接图中,B处的两个过孔。
"使用USB线连接JLINK与PC机，至少超过20秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。
"断开图中B处的短接。
"1.3 更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG"v2.4烧录软件，按下图所示进行设置。
将JLINK V8通过USB线与PC机连接。
此时，SAM-PROG" v2.4软件中的Write Flash按钮将变为有效。
（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。
点击Write" Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。
jlink烧写程序图文教程

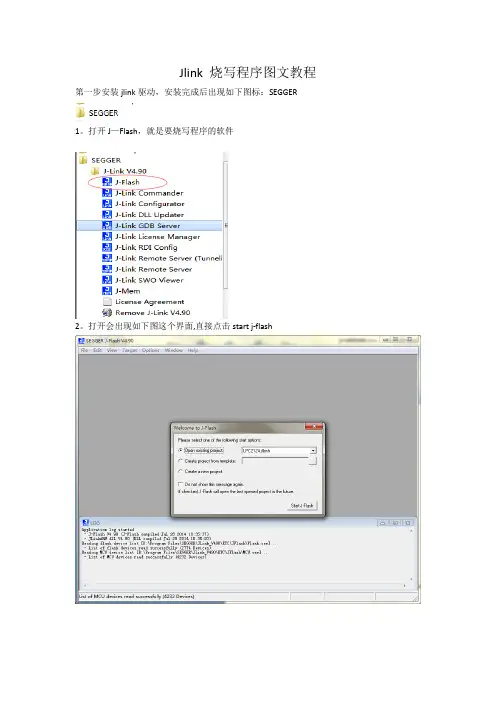

Jlink 烧写程序图文教程第一步安装jlink驱动，安装完成后出现如下图标：SEGGER1。
打开J—Flash，就是要烧写程序的软件2。
打开会出现如下图这个界面,直接点击start j-flash3。
进入后，点击open project，打开工程4。
选择你的cpu芯片的对应jflash,下图是对应的NXP的LPC2114这款芯片，D：\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP,这个是路径完成后,会提示成功的标语，下图中我已经选择了下载文件，所以出现了对应的二进制文件,正常情况下到这一步是没有出现2进制文件的，这时需要点击图中的connect，如果出现下面错误,就是提示could not find any flash devices ,这表示连接不成功，解决的办法就是，选择options—project settings ，改变cpu设备点击CPU选项，按图中选择device,找到你对应的cpu就可以了这是提示连接成功的截图。
之后就可以选择你所需要下载的程序文件了，点击file—open data file这边需要注意的是，每次只能打开一个程序文件，比如图中的二进制文件,只能有一个接着就是烧写了,点击target – program如果出现read memory error 错误，有2个选择，1关闭当前要下载的程序，重新选择二进制文件，2，选择target中的program&verify 或者auto，一般情况下auto这个选择都是可以执行的，这个auto一般情况下都是下载成功的,如果到这一步还不成功的话，就选择关闭软件，按上面再来一次，或者重新选择程序，最后一张图就是下载成功的提示，一切完成。
jlink烧写程序图文教程
Jlink 烧写法式图文教程之马矢奏春创作第一步装置jlink驱动,装置完成后呈现如下图标：SEGGER1.翻开JFlash,就是要烧写法式的软件2.翻开会呈现如下图这个界面,直接点击start jflash3.进入后,点击open project,翻开工程4.选择你的cpu芯片的对应jflash,下图是对应的NXP的LPC2114这款芯片,D:\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP,这个是路径完成后,会提示胜利的口号,下图中我已经选择了下载文件,所以呈现了对应的二进制文件,正常情况下到这一步是没有呈现2进制文件的,这时需要点击图中的connect,如果呈现下面毛病,就是提示could not find any flash devices ,这暗示连接不胜利,解决的法子就是,选择options—project settings ,改变cpu设备点击CPU选项,按图中选择device,找到你对应的cpu就可以了这是提示连接胜利的截图.之后就可以选择你所需要下载的法式文件了,点击file—open data file这边需要注意的是,每次只能翻开一个法式文件,比如图中的二进制文件,只能有一个接着就是烧写了,点击target – program如果呈现read memory error 毛病,有2个选择,1关闭以后要下载的法式,重新选择二进制文件,2,选择target中的program&verify 或者auto,一般情况下auto这个选择都是可以执行的,这个auto一般情况下都是下载胜利的,如果到这一步还不胜利的话,就选择关闭软件,按上面再来一次,或者重新选择法式,最后一张图就是下载胜利的提示,一切完成.。
jlink固件修复更新(亲测正确)
飞凌jlink v8 重新烧录解决不识别usb，灯不亮的问题。
参考了网上的饿jlink v8固件烧录指导。
首先，下载工具✧ATMEL官方网址下载AT91-ISP下载软件。
软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。
✧安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。
然后要擦除jlink的芯片，我的飞凌推荐的jlink电路图如下不是很清楚在红色矩形框位置内，有3对短接孔，分别是erase jtagsel tst.准备好电线或是曲别针么得，一会要短接他们。
✧使用USB线连接JLINK与PC机，以提供JLINK工作电源。
✧短接图中erase的两个过孔约5秒。
断开erase位置的两个过孔的短接。
然后拔掉JLINK与P C间的USB线（注意先后顺序）。
✧短接图中, tst处的两个过孔。
✧使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中tst处一直处于可靠的端接状态）。
✧断开图中tst处的短接。
然后再插上usb线，这时候系统提示发现新硬件atm6124。
，通过向导从网络上自动安装驱动就行了。
1.1更新固件✧双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。
✧将JLINK V8通过USB线与PC机连接。
此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效。
（注意，先打开SAM-PROG v2.4再连接JLINK与PC机）。
✧点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。
✧烧录好后，会看到jlink红灯亮起✧拔掉JLINK与PC机之间的USB线。
JLINK V8-无啦啦坏了-修复办法
J-LINK V8 无啦啦罢工修复办法1. 前情抒意J-LINK在使用过程中会有意或无意地无啦啦罢工，插上USB 居然一点反应都没有（指示灯不亮），更TM可气的是电脑右下角还提示找不到USB ，NND！上次使用时还好好的挺听话的，现在居然给我来这套! 坏了？丢一边，这对手头宽裕的工程师来说不算什么，再买个质量好的其它品牌就好了。
可是对于手头不怎么宽裕的工程师（在中国这地方工程师不怎么值钱啊！晕！）来说，TND头疼啊！！！呵呵。
别急。
上网SO下，到底怎么回事啊，就算‘死’也要’死’得明明白白啊! 是吧？ SO。
SO。
意想不到的事发生了！中国人就是强啊！哈哈。
居然固件坏了,自已坏的？这产品T NND太有创意了！！！。
找到原因啦就好办啦（可以松下口气了）。
下面是网上SO到的修复办法整理如下。
2.固件修复办法2.1安装固件烧录软件²请ATMEL官方网址下载AT91-ISP下载软件。
软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。
²安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。
2.2擦除芯片并进入编程模式²打开JLINK 外壳，见到JLINK内部电路如下图所示。
²使用USB线连接JLINK与PC机，以提供JLINK工作电源。
²短接图中A的两个过孔约5秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK与P C间的USB线（注意先后顺序）。
²短接图中,B处的两个过孔。
²使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。
²断开图中B处的短接。
Jlink固件升级烧录指南
Jlink固件升级1.1安装固件升级烧录软件1、找到jlink烧录软件文件夹里的Setup_JLinkARM_V486b，按提示完成安装，如有需要，重启电脑，然后将JLINK一头连接到电脑，另一头连接到目标板的JLINK插座。
2、找到jlink烧录软件文件夹里的sam-ba_2.12，双击进行安装。
3、找到jlink烧录软件文件夹里的Install_AT91-ISP_v1.12，双击进行安装。
1.2擦除芯片并进入编程模式1、打开Jlink外壳，内部电路图如下。
A =ERASE B=TST2、【未在背部标有“上电”字样的JLINK操作过程】1、断开JLINKV8与电脑USB的连接2、短接ERASE的两个过孔3、用USB连接电脑与JLINK4、等待10S5、断开电脑与JLINK的USB连接6、断开ERASE的两个过孔。
【在背部标有“上电”字样的JLINK操作过程】1、用USB连接电脑与JLINK2、短接ERASE的两个过孔3、等待10S4、断开ERASE的两个过孔5、断开JLINKV8与电脑USB的连接。
3、将SAM-BA Boot固件复制到FLASH存储器1、断开电脑与JLINK的USB连接2、短接TST处的两个过孔3、使用USB线连接JLINK与PC机4、等待10s5、拔掉USB线，停止给JLINK供电（说明：请确保此过程中，TST处一直处于短接状态）。
6、断开TST的短接。
1.3更新固件1、用USB线连接JLINK和电脑，对JLINK供电，会提示安装USB驱动，安装完成后在在桌面上选择弹出“管理”，找到“设备管理器”，Jlink与PC连接成功的话会看到JLINK的端口，COM口有可能不同。
2、双击sam-ba.exe打开，会出现下面的对话框，COM口可能不一致。
3、单击connect，出现以下界面4、保持设置不变，点击Send File Name：右边的文件夹，在jlink烧录软件文件夹里找到v8.bin，之后再点击Send File;5、等待安装完成，会弹出两个对话框，第一个选择“是”，第二个选择“否”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J-LINK V8 固件烧录指导
1J-LINK V8固件烧录指导
J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。
1.1安装固件烧录软件
请ATMEL官方网址下载AT91-ISP下载软件。
软件下载地址：/dyn/products/tools_card.asp?tool_id=3883
在打开的网页中，下载下图中红色框所示软件。
安装下载好的Install AT91-ISP v1.13.exe软件
双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。
1.2擦除芯片并进入编程模式
打开JLINK 外壳，见到JLINK内部电路如下图所示。
A = ERASE
B = TST
使用USB线连接JLINK与PC机，以提供JLINK工作电源。
短接图中A的两个过孔约5秒。
断开A位置的两个过孔的短接。
然后拔掉JLINK与P C 间的USB线（注意先后顺序）。
短接图中,B处的两个过孔。
使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。
断开图中B处的短接。
1.3更新固件
双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。
将JLINK V8通过USB线与PC机连接。
此时，SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。
（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。
点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。
拔掉JLINK与PC机之间的USB线。
至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。
请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。
更多详细信息请查看
JLINK V8详细说明帖子：/bbs/viewtopic.php?id=2280。
