裂缝分类
简述砌体结构裂缝的类型,并简要概括其特点
简述砌体结构裂缝的类型,并简要概括其特点
砌体结构裂缝的类型有水平裂缝、垂直裂缝、斜裂缝、环状裂缝和网状裂缝等。
1. 水平裂缝：相对于地面水平方向出现的裂缝，通常是由于地基沉降或结构变形引起的。
特点是裂缝宽度较大，且随着时间的推移可能会变宽。
2. 垂直裂缝：相对于地面垂直方向出现的裂缝，通常是由于墙体或结构受力不均匀引起的。
特点是裂缝较窄，但长度可能较长。
3. 斜裂缝：倾斜方向形成的裂缝，通常是由于结构受到水平和垂直双向力的作用引起的。
特点是具有一定的角度，裂缝宽度和长度较小。
4. 环状裂缝：呈环形或半环形分布的裂缝，通常是由于墙体或结构存在严重的变形或沉降问题引起的。
特点是裂缝沿着同一位置或圆周线形成，裂缝宽度可能较大。
5. 网状裂缝：呈网状或多边形分布的裂缝，通常是由于结构的收缩变形引起的。
特点是裂缝呈交叉网状分布，裂缝宽度较小。
总体而言，砌体结构裂缝的特点是各种类型的裂缝均为墙体或结构受到力的不均匀作用引起的，其宽度、长度和分布形态多样化，可以通过对裂缝的观察和评估来判断砌体结构的稳定性
和安全性。
及时采取适当的修复措施可以防止裂缝进一步扩大和影响结构的强度和耐久性。
混凝土结构裂缝处理技术规范
混凝土结构裂缝处理技术规范一、前言混凝土结构在使用过程中，由于受到外界因素的影响，如温度、湿度、荷载等因素，可能会出现裂缝。
裂缝的存在会影响混凝土结构的强度、稳定性和美观性，因此需要对其进行处理。
本技术规范旨在规范混凝土结构裂缝的处理方法，保证混凝土结构的安全可靠。
二、裂缝的分类混凝土结构的裂缝可以分为以下几类：1. 微裂缝：微裂缝是混凝土表面的细小裂缝，一般不超过0.1毫米，不影响混凝土结构的强度和稳定性。
2. 纵向裂缝：纵向裂缝是指沿着混凝土结构的长度方向出现的裂缝，一般是由于混凝土的收缩、膨胀等因素导致的。
3. 横向裂缝：横向裂缝是指与混凝土结构长度方向垂直的裂缝，一般是由于荷载作用导致的。
4. 斜向裂缝：斜向裂缝是指沿着混凝土结构倾斜方向出现的裂缝，一般是由于混凝土的扭曲、弯曲等因素导致的。
5. 分层裂缝：分层裂缝是指混凝土结构表面出现的多个平行的裂缝，一般是由于混凝土表面的温度变化或水分渗透导致的。
三、裂缝处理方法1. 微裂缝处理：微裂缝一般不需要处理，可以使用混凝土密封剂对其进行密封处理，以防止水分渗透。
2. 纵向裂缝处理：纵向裂缝的处理方法有以下几种：（1）填充处理：选用适当的填缝材料，对裂缝进行填充处理，填充材料可以选择聚氨酯材料、环氧树脂等。
（2）灌浆处理：对较宽的纵向裂缝可以进行灌浆处理，灌浆材料可以选择水泥、硅酸盐等。
（3）打钢筋处理：对较宽、较深的纵向裂缝可以进行打钢筋处理，将钢筋嵌入裂缝中，然后进行灌浆处理。
3. 横向裂缝处理：横向裂缝的处理方法有以下几种：（1）打钢筋处理：在横向裂缝两侧的混凝土结构中打入钢筋，然后进行灌浆处理。
（2）加固处理：在横向裂缝两侧增加加固构件，如加固板、加固梁等，以增加混凝土结构的强度和稳定性。
4. 斜向裂缝处理：斜向裂缝的处理方法有以下几种：（1）填充处理：对较小的斜向裂缝可以进行填充处理，选择适当的填缝材料进行填充。
（2）加固处理：对较大的斜向裂缝可以进行加固处理，选择适当的加固构件进行加固，如加固板、加固梁等。
混凝土裂缝宽度检测及评定标准
混凝土裂缝宽度检测及评定标准一、前言混凝土裂缝宽度检测及评定标准是指在混凝土结构中出现裂缝时，通过检测和评定来确定裂缝宽度是否超出规定标准，以保证混凝土结构的稳定性和安全性。
本文将从裂缝的定义、分类、检测方法、评定标准等方面进行详细介绍。
二、裂缝的定义和分类1. 裂缝的定义混凝土结构中出现的开裂现象被称为裂缝。
裂缝是混凝土结构中最常见的缺陷之一，它们通常会在混凝土收缩或受力时出现。
2. 裂缝的分类根据裂缝的宽度和深度，裂缝可以分为以下几类：（1）微裂缝：宽度小于0.1mm，主要由混凝土收缩引起。
（2）细裂缝：宽度在0.1mm-0.3mm之间，通常是由混凝土的干缩或由于受力引起。
（3）中裂缝：宽度在0.3mm-1.0mm之间，通常由于混凝土受力引起。
（4）大裂缝：宽度大于1.0mm，通常是由于混凝土受力引起或由于混凝土质量问题引起。
三、裂缝的检测方法1. 目视检测法目视检测法是最常用的检测方法，也是最简单的方法。
它只需要肉眼观察混凝土表面上的裂缝即可。
但是，这种方法无法测量裂缝的宽度和深度，只能对裂缝进行初步判断。
2. 挂尺法挂尺法是通过将尺子放在裂缝两侧来测量裂缝的宽度。
这种方法适用于裂缝宽度较小的情况。
但是，如果裂缝宽度较大，这种方法不适用。
3. 填缝剂法填缝剂法是通过在裂缝中注入填缝剂来确定裂缝的宽度和深度。
这种方法比较准确，但需要专业人员操作，且需要一定的时间。
4. 光学法光学法是通过显微镜或放大镜观察裂缝来测量裂缝的宽度和深度。
这种方法比较准确，但需要专业人员操作和专门的设备。
5. 超声波法超声波法是通过超声波探测仪来测量裂缝的宽度和深度。
这种方法非常准确，但需要专业人员操作和专门的设备。
四、裂缝的评定标准1. 标准要求混凝土结构中出现的裂缝应按照国家标准进行评定。
评定标准应包括裂缝的宽度、深度、长度和分布等指标。
2. 裂缝宽度的评定标准裂缝宽度是评定混凝土结构中裂缝严重程度的重要指标之一。
混凝土裂缝类别
混凝土裂缝类别混凝土裂缝是指混凝土结构中出现的裂缝。
混凝土裂缝的出现会影响混凝土结构的强度、耐久性和美观性，因此对于混凝土裂缝的分类和原因分析十分重要。
本文将介绍混凝土裂缝的分类。
一、按照裂缝的形态分类1.线形裂缝线形裂缝是指沿着一定方向延伸而呈线状的裂缝。
线形裂缝通常由于混凝土结构受到弯曲或拉伸力而产生。
线形裂缝分为水平线形裂缝和竖直线形裂缝两种。
2.网状裂缝网状裂缝是指在混凝土表面上呈现网格状或蜘蛛网状的小型细纹。
网状裂纹通常是由于温度变化、混凝土干燥收缩等原因引起。
3.斜向或弧形裂纹斜向或弧形裂纹是指沿着一定方向呈斜向或曲线状延伸的小型细纹。
这种类型的裂纹通常是由于混凝土结构受到弯曲或拉伸力而产生。
4.环形裂缝环形裂缝是指在混凝土表面上呈现环状的小型细纹。
环形裂缝通常是由于混凝土结构受到温度变化、干燥收缩等原因引起。
二、按照裂缝的宽度分类1.微细裂缝微细裂缝是指宽度小于0.1毫米的细小裂纹。
这种类型的裂纹通常不会对混凝土结构产生重大影响，但如果数量过多，也会对混凝土结构的强度和耐久性造成影响。
2.毛细裂缝毛细裂纹是指宽度在0.1毫米到0.3毫米之间的小型细纹。
这种类型的裂纹通常是由于温度变化、干燥收缩等原因引起，不会对混凝土结构产生重大影响。
3.中等宽度裂缝中等宽度裂纹是指宽度在0.3毫米到1毫米之间的较大型细纹。
这种类型的裂纹可能会对混凝土结构的强度和耐久性造成影响，需要及时修补。
4.宽裂缝宽裂纹是指宽度大于1毫米的较大型细纹。
这种类型的裂缝会对混凝土结构的强度和耐久性造成严重影响，需要及时修补。
三、按照裂缝的产生原因分类1.干燥收缩裂缝干燥收缩裂纹是指由于混凝土中水分蒸发而引起的收缩而产生的裂纹。
这种类型的裂纹通常出现在混凝土表面或混凝土表面附近，是比较常见的一种类型。
2.温度变化引起的裂缝温度变化引起的裂纹是指由于混凝土结构受到温度变化而产生的裂纹。
这种类型的裂纹通常出现在混凝土结构中心部位，呈现线形或环形。
裂缝定义标准
裂缝定义标准报告
一、引言
裂缝是土木工程中常见的一种现象，它对于结构的安全性和耐久性都有重要影响。
因此，对裂缝进行正确的定义和分类，对于土木工程的结构设计和维护具有重要意义。
本报告旨在介绍裂缝的定义标准，为土木工程领域的相关人员提供参考。
二、裂缝的定义
裂缝是指结构体表面或内部出现的可见或不可见的断裂。
根据其形成原因和形态，裂缝可分为多种类型。
三、裂缝的分类
按形成原因分类：裂缝可分为荷载裂缝、变形裂缝和施工裂缝。
荷载裂缝是由于结构承受的荷载超过其承载能力而产生的；变形裂缝是由于结构变形受到约束而产生的；施工裂缝是由于施工过程中的操作不当或材料缺陷而产生的。
按形态分类：裂缝可分为水平裂缝、垂直裂缝、斜裂缝和交叉裂缝。
水平裂缝是指沿水平方向发展的裂缝；垂直裂缝是指沿垂直方向发展的裂缝；斜裂缝是指与水平方向呈一定角度发展的裂缝；交叉裂缝是指两个或多个方向上的裂缝相交形成的裂缝。
四、裂缝的判定标准
判定原则：对于裂缝的判定，应遵循“安全、经济、合理”的原则，即在保证结构安全的前提下，尽可能减少对结构的损伤和修复成本。
判定标准：根据《混凝土结构设计规范》、《钢结构设计规范》等相关规范，对于不同类型和形态的裂缝，应采用不同的判定标准。
例如，对于荷载裂缝，应采用荷载标准进行判定；对于变形裂缝，应采用变形标准进行判定；对于施工裂缝，应采用施工规范进行判定。
五、结论
本报告介绍了裂缝的定义标准和分类，为土木工程领域的相关人员提供了参考。
在实际工程中，应根据具体情况对裂缝进行判定和处理，以保证结构的安全性和耐久性。

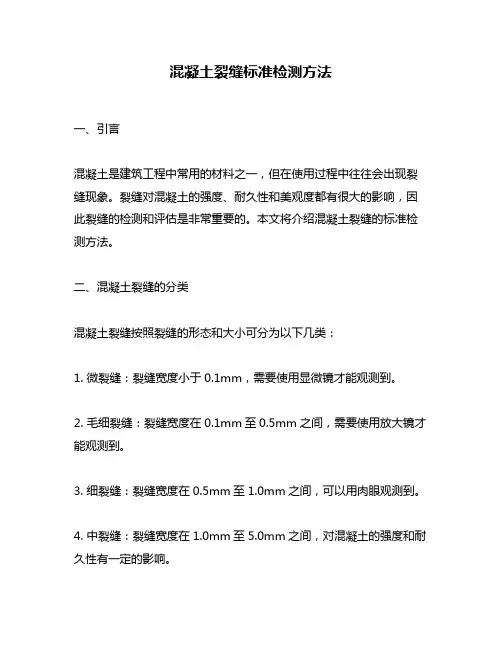

混凝土裂缝标准检测方法
混凝土裂缝标准检测方法一、引言混凝土是建筑工程中常用的材料之一，但在使用过程中往往会出现裂缝现象。
裂缝对混凝土的强度、耐久性和美观度都有很大的影响，因此裂缝的检测和评估是非常重要的。
本文将介绍混凝土裂缝的标准检测方法。
二、混凝土裂缝的分类混凝土裂缝按照裂缝的形态和大小可分为以下几类：1. 微裂缝：裂缝宽度小于0.1mm，需要使用显微镜才能观测到。
2. 毛细裂缝：裂缝宽度在0.1mm至0.5mm之间，需要使用放大镜才能观测到。
3. 细裂缝：裂缝宽度在0.5mm至1.0mm之间，可以用肉眼观测到。
4. 中裂缝：裂缝宽度在1.0mm至5.0mm之间，对混凝土的强度和耐久性有一定的影响。
5. 大裂缝：裂缝宽度大于5.0mm，对混凝土的强度和耐久性有很大的影响。
三、混凝土裂缝的检测方法1. 目视检测法目视检测法是最简单、最常用的混凝土裂缝检测方法，其操作简便、费用低廉。
该方法主要是通过肉眼观察混凝土表面的裂缝情况，并记录下来。
但该方法只适用于裂缝宽度较大的情况，对于微裂缝和毛细裂缝则无法观测到。
2. 摄像机检测法摄像机检测法通过摄像机对混凝土表面进行拍摄，然后通过电脑分析图像，检测出混凝土表面的裂缝情况。
该方法可以检测出微裂缝和毛细裂缝，但需要专业的设备和软件，并且对光线的要求较高。
3. 声波检测法声波检测法是通过将声波传递到混凝土中，然后通过接收器接收回来的声波信号，从而检测出混凝土中的裂缝情况。
该方法可以检测出微裂缝和毛细裂缝，并且不需要接触混凝土表面，对混凝土无损伤。
4. 维氏硬度计检测法维氏硬度计检测法是通过在混凝土表面进行压力测试，从而检测出混凝土中的裂缝情况。
该方法适用于中裂缝和大裂缝的检测，但对于微裂缝和毛细裂缝则无法检测到。
5. 激光扫描法激光扫描法是通过激光扫描仪对混凝土表面进行扫描，然后通过电脑分析图像，检测出混凝土表面的裂缝情况。
该方法可以检测出微裂缝和毛细裂缝，并且精度高，但需要专业的设备和软件。
裂缝定义标准
裂缝定义标准裂缝是建筑结构中常见的一种现象，它是指结构体表面或内部出现的断裂或裂纹。
裂缝的存在可能会对结构的安全性和稳定性产生影响，因此对于裂缝的定义和分类，需要有一个明确的标准。
一、裂缝的定义裂缝是指结构体表面或内部出现的断裂或裂纹。
这些裂缝可能是由于材料本身的质量问题、施工工艺不当、环境因素等引起的。
裂缝的存在可能会对结构的安全性和稳定性产生影响，因此需要及时进行检测和修复。
二、裂缝的分类1.表面裂缝：表面裂缝是指结构体表面出现的裂缝，通常是由于材料质量、施工工艺等原因引起的。
这些裂缝一般不会对结构的安全性和稳定性产生太大的影响，但需要及时进行修复。
2.内部裂缝：内部裂缝是指结构体内部出现的裂缝，通常是由于材料老化、环境因素等原因引起的。
这些裂缝可能会对结构的安全性和稳定性产生较大的影响，需要及时进行检测和修复。
三、裂缝的检测方法1.目视检测：目视检测是最简单的方法，通过观察结构体的表面和内部，可以发现明显的裂缝。
但是这种方法只能发现较大的裂缝，对于较小的裂缝可能无法发现。
2.超声波检测：超声波检测是一种无损检测方法，可以通过超声波探头对结构体进行扫描，发现内部的裂缝。
这种方法可以检测出较小的裂缝，但需要专业的设备和操作人员。
3.X射线检测：X射线检测也是一种无损检测方法，可以通过X射线对结构体进行透视，发现内部的裂缝。
这种方法可以检测出较小的裂缝，但需要专业的设备和操作人员。
四、裂缝的修复方法1.表面修复：对于表面裂缝，可以采用表面修复的方法进行修复。
例如，对于较小的表面裂缝，可以使用水泥砂浆或环氧树脂进行修补；对于较大的表面裂缝，可以采用加固钢板或碳纤维复合材料进行加固。
2.内部修复：对于内部裂缝，需要进行内部修复。
例如，对于较小的内部裂缝，可以使用注射器将修复材料注入裂缝中；对于较大的内部裂缝，可以采用加固钢板或碳纤维复合材料进行加固。
五、总结裂缝是建筑结构中常见的一种现象，对于裂缝的定义和分类需要有一个明确的标准。
混凝土结构中的裂缝控制技术及施工规范
混凝土结构中的裂缝控制技术及施工规范混凝土结构中的裂缝控制技术及施工规范混凝土结构中的裂缝是一种常见的问题，它不仅会影响建筑物的美观度，而且会影响其结构的稳定性和使用寿命。
因此，为了确保混凝土结构的安全性和可靠性，必须采取一系列的措施来控制裂缝的发生。
一、裂缝的分类混凝土结构中的裂缝可以分为以下几类：1.热裂缝：由于混凝土结构在温度变化下的伸缩变形引起的裂缝。
2.收缩裂缝：由于混凝土中的水分蒸发或水泥水化引起的裂缝。
3.变形缝：为了减少结构变形引起的裂缝，通常在混凝土结构中设置变形缝。
4.负载裂缝：由于混凝土结构受到负载作用而引起的裂缝。
二、裂缝控制技术为了控制混凝土结构中的裂缝，应采取以下措施：1.设计合理的结构：在设计混凝土结构时，应合理确定结构的尺寸、截面形状和配筋，以减少结构的变形，从而降低裂缝的发生率。
2.合理安排变形缝：在混凝土结构中设置变形缝，可以有效地控制结构的变形，减少裂缝的发生。
变形缝的设置应根据结构的变形特点和使用条件来确定。
3.控制混凝土的收缩率：混凝土的收缩率是引起混凝土结构收缩裂缝的主要原因之一。
因此，应采取措施控制混凝土的收缩率，如加入收缩剂、控制混凝土的水灰比等。
4.采用适当的施工工艺：采用适当的施工工艺可以有效地控制混凝土结构中的裂缝。
例如，采用合理的浇筑方法、控制混凝土的温度等。
5.采用适当的材料：采用适当的混凝土材料和钢筋材料可以有效地控制混凝土结构中的裂缝。
例如，采用高性能混凝土、高强度钢筋等。
三、施工规范为了保证混凝土结构的质量和使用寿命，应按照以下规范进行施工：1.混凝土的配合比应按照设计要求进行配制，严格控制混凝土的水灰比和骨料的含水率。
2.浇筑混凝土前，应清理模板表面和拆除根模时的残留物，确保模板表面光洁。
3.浇筑混凝土时，应采用适当的浇筑方法，避免混凝土中的气泡和空隙。
4.浇筑混凝土后，应及时进行养护，控制混凝土的温度和湿度，避免混凝土干裂。
5.在混凝土结构中设置变形缝时，应根据设计要求进行设置，并严格按照规范进行施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
荷载裂缝：
《混凝土结构设计规范》GB50010-2010的3.4.5条款给出了结构构件的裂缝控制等级及最大裂缝宽度限值；钢筋混凝土结构在二类环境下的裂缝控制等级为三级时，裂缝限值为0.20mm 。
《房屋裂缝检测与处理技术规程》CECS 293-2011中5.2.2条款建议当混凝土结构构件的裂缝宽度小于现行《混凝土结构设计规范》GB50010-2010的规定时，构件可不做承载力验算；5.2.6给出了砌体结构构件裂缝处理的宽度限值，其中主要构件的必须处理的裂缝宽度的限值为1.5mm ，一般构件的缝宽限制为5mm 。
非荷载裂缝：
《房屋裂缝检测与处理技术规程》CECS 293-2011的5.3.1建议了混凝土结构构件裂缝修补处理的宽度限值，其中在二类环境下(非干湿交替的室内潮湿环境及露天环境、长期湿润环境)的裂缝限值为：主要构件的不需要修理小于0.3,0.3~0.4之间宜修补，大于0.4为必须修补；一般构件的不需要修理小于0.3,0.3~0.5之间宜修补，大于0.5为必须修补。
《房屋裂缝检测与处理技术规程》CECS 293-2011的5.3.3介绍了裂缝修补方法，其中
第5款内容如下：
裂缝修补应根据混凝土结构裂缝深度h 与构件厚度H 的关系选择处理方法。
H 1.0h ≤的表面裂缝，应按表面封闭法进行处理；H 50h H 10..≤≤的浅层裂缝，应按填充密封法处理；H 50h .≥的纵深裂缝以及H h =的贯穿裂缝，应按压力注浆法进行处理，并保证注浆处理后界面的抗拉强度不小于混凝土抗压强度。
《民用建筑可靠性鉴定标准》GB50292-1999的4.2.5条款混凝土构件不适于继续承载的裂缝宽度的评定数据，其中大于0.5mm(主要构件)及大于0.7mm(一般构件)时即可评为c u 或d u 级；其5.2.4条款给出正常使用性的裂缝评定标准，大于0.2mm 为c s 级别。
《危险房屋鉴定标准》JGJ125-99的4.5.5规定混凝土构件有下列现象之一者，应评为危险点(摘录几条)：梁板产生超过150L 0的挠度，且受拉区的裂缝宽度大于1mm ；简支梁、连续梁跨中部位受拉区产生竖向裂缝，其一侧向上延伸达梁高的32以上，且缝宽大于0.5mm ，或者在支座附近出现剪切斜裂缝，缝宽大于0.4mm ；梁板受力主筋处产生横向水平裂缝和斜裂缝，缝宽大于1mm ，板产生宽度大于0.4mm 的受拉裂缝；梁板因主筋锈蚀，产生沿主筋方向的裂缝，缝宽大于1mm ；
在几本主要规范中均未找到有关裂缝长度的规定和建议。
参考中国长江三峡工程开发总公司标准《三峡工程混凝土裂缝评判和处理规定》TGPS011-1998的2.3条款钢筋混凝土裂缝分类评判标准：
Ⅰ类：表面缝宽δ<0.20mm ，缝长50cm ≤L<100cm ，缝深h ≤30cm ；
Ⅱ类：表面裂缝宽0.2mm ≤δ<0.3mm ，缝长100cm ≤L<200cm ，缝深30cm<h ≤100cm ，且不超过结构厚度1/4；
Ⅲ类：表面缝宽0.3mm ≤δ<0.4mm ，缝长200cm ≤L<400cm ，缝深100cm<h ≤200cm ，或大于结构厚度1/2；
Ⅳ类：表面缝宽δ>0.4mm ，缝长L ≥400cm ，缝深h ≥200cm 或基本将结构裂穿（大于2/3结构厚度）。
综合上述资料分析，现拟出下面的基本模拟参数，在模拟过程中有问题或发现更合理的控制参数，可以再行修改。
混凝土构件的裂缝宽度：
2.0δc ≤时，承载能力不受裂缝宽度的影响；
4.0δ30c ≤≤.(主要构件)，
5.0δ30c ≤≤.(一般构件)需要考虑承载力受裂缝宽度的影响；
7.0δc ≥ 即认为不适合继续承载；
受拉区裂缝1δc ≥或抗剪区裂缝或板受拉裂缝40δc .≥，评为危房；
所以在模拟裂缝宽度时拟采用以下几个控制点：0.2，0.3,0.4,0.5,0.7,1,1+(大于1mm 的裂缝适当的进行模拟)
混凝土构件的裂缝深度：
d c h -≤，考虑到钢筋与混凝土的握裹力，首先考虑残余保护层厚度不小于钢筋直径；
c h
d c ≤≤-，保护层完全开裂为极限状态；
H 10h c .≤≤，
H 50h H 10..≤≤，
H 50h .≥及H h =，贯通裂缝一般很少，作为极限状态进行模拟，如果条件允许可以增加H 70h .=的中间点的模拟，
所以在模拟裂缝深度时拟采用以下几个控制点：d c -,c ,H 10.,H 50.,H 70.,H 。
混凝土构件裂缝长度：
由于没有相关的资料，所以暂时参照TGPS011-1998中的混凝土构件裂缝长度划分的
方式进行模拟，在模拟过程中逐渐寻找更合适的控制点。
所以在模拟裂缝长度时拟采用以下几个控制点：50mm，100mm，200mm，400mm 这个控制点也可以试图通过与构件长度建立相关关系。
