【CN209642693U】一种双路CAN通信装置【专利】
【CN209640502U】一种集成北斗RDSS、WIFI双通信通道一体化设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202229.1(22)申请日 2019.02.15(73)专利权人 上海倍哲工业自动化有限公司地址 201400 上海市奉贤区环城西路3111弄555号4幢-2240(72)发明人 黄佳珊 (74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 丁国勇(51)Int.Cl.G01S 19/17(2010.01)G01D 21/02(2006.01)G08B 21/02(2006.01)G08C 17/02(2006.01)(54)实用新型名称一种集成北斗RDSS、WIFI双通信通道一体化设备(57)摘要本实用新型公开了一种集成北斗RDSS、WIFI 双通信通道一体化设备，属于通信技术领域，其技术方案要点是，包括表体、表带和锂电池，所述表体两侧均固定连接有表带，所述表体内部具有锂电池，所述表体远离所述语音按钮的一侧设有充电接头，所述充电接头与所述锂电池电性连接，所述表体上端面安装有血压开关、心率开关和电源开关，所述锂电池电性连接有北斗定位模块、主控模块、心率监控模块和血压监控模块；该种实用新型WIFI连接的主控模块传输信息，将心率监控模块与血压监控模块通过WIFI将信息传输至应急救援中心服务器监控，当病人心率与血压出现异常时，应急救援中心将会通过WIFI与病人进行语音通话。
权利要求书1页 说明书3页 附图2页CN 209640502 U 2019.11.15C N 209640502U权 利 要 求 书1/1页CN 209640502 U1.一种集成北斗RDSS、WIFI双通信通道一体化设备，包括表体(1)、表带(2)和锂电池(3)，所述表体(1)两侧均固定连接有表带(2)，所述表体(1)内部具有锂电池(3)，其特征在于：所述表体(1)一侧固定连接有天线(12)，所述表体(1)一侧安装有语音按钮(17)，所述表体(1)远离所述语音按钮(17)的一侧设有充电接头(16)，所述充电接头(16)与所述锂电池(3)电性连接，所述表体(1)上端面中间位置安装有显示屏(11)，所述表体(1)上端面安装有血压开关(15)、心率开关(14)和电源开关(13)，所述表体(1)的内部设有通过锂电池(3)供电的北斗定位模块(32)，主控模块(33)、心率监控模块(34)和血压监控模块(35)，所述主控模块(33)与所述显示屏(11)信号连接，所述北斗定位模块(32)与所述天线(12)信号连接，所述心率监控模块(34)与所述心率开关(14)电性连接，所述血压监控模块(35)与所述血压开关(15)电性连接，所述主控模块(33)内部安装有WIFI模块(331)和通讯模块(332)，所述WIFI模块(331)信号连接有救援服务器(36)，所述通讯模块(332)与所述语音按钮(17)电性连接。

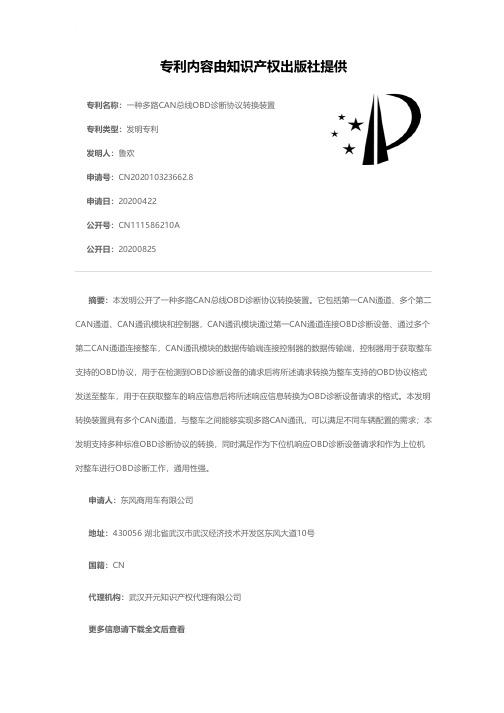

一种多路CAN总线OBD诊断协议转换装置[发明专利]
![一种多路CAN总线OBD诊断协议转换装置[发明专利]](https://img.taocdn.com/s3/m/2fe2981b4693daef5ff73d35.png)
专利名称：一种多路CAN总线OBD诊断协议转换装置专利类型：发明专利
发明人：鲁欢
申请号：CN202010323662.8
申请日：20200422
公开号：CN111586210A
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本发明公开了一种多路CAN总线OBD诊断协议转换装置。
它包括第一CAN通道、多个第二CAN通道、CAN通讯模块和控制器，CAN通讯模块通过第一CAN通道连接OBD诊断设备、通过多个第二CAN通道连接整车，CAN通讯模块的数据传输端连接控制器的数据传输端，控制器用于获取整车支持的OBD协议，用于在检测到OBD诊断设备的请求后将所述请求转换为整车支持的OBD协议格式发送至整车，用于在获取整车的响应信息后将所述响应信息转换为OBD诊断设备请求的格式。
本发明转换装置具有多个CAN通道，与整车之间能够实现多路CAN通讯，可以满足不同车辆配置的需求；本发明支持多种标准OBD诊断协议的转换，同时满足作为下位机响应OBD诊断设备请求和作为上位机对整车进行OBD诊断工作，通用性强。
申请人：东风商用车有限公司
地址：430056 湖北省武汉市武汉经济技术开发区东风大道10号
国籍：CN
代理机构：武汉开元知识产权代理有限公司
更多信息请下载全文后查看。
【CN209265234U】一种多功能的安全控制器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920277096.4(22)申请日 2019.03.05(73)专利权人 上海宏英智能科技有限公司地址 201800 上海市嘉定区南翔镇嘉好路1690号3幢503室(72)发明人 张化宏 曾晖 (74)专利代理机构 上海申新律师事务所 31272代理人 俞涤炯(51)Int.Cl.G05B 19/042(2006.01)(54)实用新型名称一种多功能的安全控制器(57)摘要本实用新型涉及工业安全设备技术领域，尤其涉及一种多功能的安全控制器，其中包括：一壳体，壳体包括：一第一壳体和一第二壳体；一密封圈，安装于第一壳体和第二壳体之间的连接处；一集成电路板，集成电路板连接密封圈，安装于第一壳体与第二壳体之间形成的内部腔体内。
上述技术方案的有益效果：通过利用金属材质的壳体起到了很好的耐磨防摔作用，同时采用防尘防水等级高的密封圈很好的保护了内部集成电路板不受外界环境的干扰，延长了安全控制器的使用寿命。
权利要求书1页 说明书3页 附图1页CN 209265234 U 2019.08.16C N 209265234U权 利 要 求 书1/1页CN 209265234 U1.一种多功能的安全控制器，其特征在于，包括：一壳体，所述壳体包括：一第一壳体和一第二壳体；一密封圈，安装于所述第一壳体和所述第二壳体之间的连接处；一集成电路板，所述集成电路板连接所述密封圈，安装于所述第一壳体与所述第二壳体之间形成的内部腔体内。
2.根据权利要求1所述的一种多功能的安全控制器，其特征在于，所述集成电路板包括：一控制芯片；至少两路控制器局域网总线接口，至少两路所述控制器局域网总线接口分别连接所述控制芯片；复数个输入端口，复数个所述输入端口连接所述控制芯片；复数个输出端口，复数个所述输出端口连接所述控制芯片；一闪存存储器，所述闪存存储器连接所述控制芯片。
【CN209678386U】一种双向电连接装置【专利】
2
CN 209678386 U
说 明 书
1/3 页
一种双向电连接装置
技术领域 [0001] 本实用新型涉及导电连接设备技术领域，特别涉及一种双向电连接装置。
2 .如权利要求1所述的双向电连接装置，其特征在于，该装置还包括第二内管，所述第 二内管与第一内管平行设置 ，所述第一内管的 一端与所述第三连接端固定连接 ，另一端与 所述第四连接端固定连接，所述第二内管设于所述外管内并可部分拉出至所述外管外。
3 .如权利要求1所述的双向电连接装置，其特征在于，该装置还包括密封圈，所述第三 连接端设有若干第二卡槽 ，所述密封圈上设有若干与第二卡槽配合的 第二卡 扣 ，所述密封 圈与第三连接端卡接固定。
背景技术 [0002] 随着社会的发展，吸尘器已经逐渐成为一种家庭常用的清洁设备，吸尘器的导电 管是连接吸尘器的 机身与电 动地 刷之间的连接装置 ，目前市场上的 导电 管主要有两大类 ： 单管式 和伸缩式 ，伸缩式导电 管的目前吸尘器发展的 主流方向 ，而目前市面上的 伸缩式导 电管大多存在以下问题：结构较复杂，伸缩不便，造成使用不便。因此，急需一种新的伸缩式 导电管来解决上述问题。
所述止动机构包括第一弹性元件、与第一弹性元件连接的活动套、滚针、与滚针抵接的 压块 ，所述第一内管的 外表面沿 轴向设有多个容纳所述滚针的 止动槽 ，所述压块上设有滚 针容纳槽，所述连接套管上还设有滚针活动孔；
所述滚针设于所述滚针活 动孔内 ，当所述活 动套驱 动所述压块运动 ，所述滚针离开止 动槽并部分进入所述容纳槽内 ，形成解锁状态 ，当所述第一弹性元件在回复 力的 作 用下驱 动所述压块返回原位，所述压块将所述滚针部分压入所述止动槽内，形成锁定状态。
【CN209642712U】一种基于支持多协议传输的物联网控制系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920659848.3(22)申请日 2019.05.09(73)专利权人 上海潮旅信息科技有限公司地址 201315 上海市浦东新区秀浦路3188弄10号第三层(72)发明人 陈勇 李晓武 向南 付焕平 刘青麟 (74)专利代理机构 北京劲创知识产权代理事务所(普通合伙) 11589代理人 王志敏(51)Int.Cl.H04L 29/06(2006.01)H04L 29/08(2006.01)H04Q 1/02(2006.01)(54)实用新型名称一种基于支持多协议传输的物联网控制系统(57)摘要本实用新型公开了一种基于支持多协议传输的物联网控制系统，具体涉及物联网通信领域，包括主处理器，所述主处理器包括4G模块、Wi -Fi模块、蓝牙模块、ZigBee模块、红外模块、Z -Wave模块、Thread模块、lora模块和NB模块，所述主处理器外侧均匀设有网络传输线缆，所述网络传输线缆输出端设有云存储数据库，所述云存储数据库输出端设有物联网控制系统，所述主处理器设置于天线盒字内部，所述天线盒字表面均匀设有连接接口。
本实用新型通过设有主处理器和多个连接接口，支持目前各种产品存在多种通讯方式或者通讯协议，使具有不同通讯方式或通讯协议的产品可以互联互通和互相配合；成本低廉，与单独厂家提供价格相差无几。
权利要求书1页 说明书4页 附图2页CN 209642712 U 2019.11.15C N 209642712U权 利 要 求 书1/1页CN 209642712 U1.一种基于支持多协议传输的物联网控制系统，包括主处理器(1)，其特征在于：所述主处理器(1)包括4G模块(11)、Wi-Fi模块(12)、蓝牙模块(13)、ZigBee模块(14)、红外模块(15)、Z-Wave模块(16)、Thread模块(17)、lora模块(18)和NB模块(19)，所述主处理器(1)外侧均匀设有网络传输线缆(2)，所述网络传输线缆(2)输出端设有云存储数据库(3)，所述云存储数据库(3)输出端设有物联网控制系统(4)，所述主处理器(1)设置于天线盒字(5)内部，所述天线盒字(5)表面均匀设有连接接口(6)。

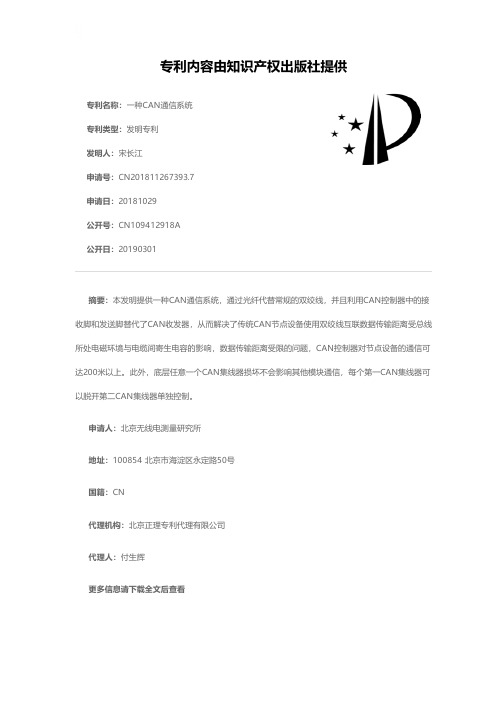

一种CAN通信系统[发明专利]
![一种CAN通信系统[发明专利]](https://img.taocdn.com/s3/m/f73814d45a8102d277a22f43.png)
专利名称：一种CAN通信系统专利类型：发明专利
发明人：宋长江
申请号：CN201811267393.7申请日：20181029
公开号：CN109412918A
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本发明提供一种CAN通信系统，通过光纤代替常规的双绞线，并且利用CAN控制器中的接收脚和发送脚替代了CAN收发器，从而解决了传统CAN节点设备使用双绞线互联数据传输距离受总线所处电磁环境与电缆间寄生电容的影响，数据传输距离受限的问题，CAN控制器对节点设备的通信可达200米以上。
此外，底层任意一个CAN集线器损坏不会影响其他模块通信，每个第一CAN集线器可以脱开第二CAN集线器单独控制。
申请人：北京无线电测量研究所
地址：100854 北京市海淀区永定路50号
国籍：CN
代理机构：北京正理专利代理有限公司
代理人：付生辉
更多信息请下载全文后查看。
一种多通道CAN通讯板卡及通讯方法[发明专利]
专利名称：一种多通道CAN通讯板卡及通讯方法
专利类型：发明专利
发明人：张洧川,陈杰,何小鹏,青先国,刘立新,赵阳,周玲,熊彦,肖鹏,李伟,唐涛,简一帆,陈明虎,杨洪润,李鹏飞
申请号：CN202010807368.4
申请日：20200812
公开号：CN111930649A
公开日：
20201113
专利内容由知识产权出版社提供
摘要：本发明公开了一种多通道CAN通讯板卡及通讯方法，通讯板卡包括本地总线通讯支路和CAN总线通讯支路，CAN总线通讯支路与外部CAN通讯总线，本地总线通讯支路与本地控制站中的CPU连接；本地总线通讯支路包括通讯总线、MCU、CPLD和两个双口RAM，通讯总线与CPLD连接，CPLD与MCU连接，MCU和通讯总线均与两个双口RAM连接，CPLD与两个双口RAM连接；CAN总线通讯支路与MCU连接。
本发明的目的在于提供一种多通道CAN通讯板卡及通讯方法，实现通讯实时性、可靠性之间的平衡，使得核能系统仪控设备间的实时高可靠通讯得以实现，同时使设备的硬件资源消耗不至于过大，板卡布局不会太过紧张。
申请人：中国核动力研究设计院
地址：610000 四川省成都市双流区长顺大道一段328号
国籍：CN
代理机构：成都行之专利代理事务所(普通合伙)
代理人：张超
更多信息请下载全文后查看。
【CN209674233U】CAN总线故障检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920192522.4(22)申请日 2019.02.12(73)专利权人 浙江吉利汽车研究院有限公司地址 317000 浙江省台州市临海市城东闸头专利权人 浙江吉利控股集团有限公司(72)发明人 车华良 王建磊 (74)专利代理机构 上海波拓知识产权代理有限公司 31264代理人 李爱华(51)Int.Cl.G05B 23/02(2006.01)(54)实用新型名称CAN总线故障检测装置(57)摘要本申请涉及汽车电子电器设备领域，提供一种CAN总线故障检测装置，用于检测ECU，包括有测试主机、可编程电源模块、CAN信号收发模块和继电器模块。
测试主机控制可编程电源模块根据ECU的工作需求输出不同幅值的电压，并通过控制继电器模块各继电器的吸合和断开来实现故障注入功能和模拟点火、熄火动作。
本申请通过测试主机的统一管理，克服了手动测试的各种缺点，同时能够将CAN总线的物理容错能力、点火及熄火时ECU各通信行为、高低电压下的通信能力进行一体化检测。
权利要求书2页 说明书6页 附图4页CN 209674233 U 2019.11.22C N 209674233U权 利 要 求 书1/2页CN 209674233 U1.一种CAN总线故障检测装置，其特征在于，所述CAN总线故障检测装置用于检测ECU，包括测试主机、可编程电源模块、CAN信号收发模块和继电器模块；所述测试主机通过通信端口连接所述可编程电源模块，并通过CAN端口连接所述CAN信号收发模块；所述CAN信号收发模块通过CAN总线连接被测ECU；所述继电器模块，包括第一继电器、第二继电器、第三继电器和第四继电器，所述第一继电器中的第一开关的第一端、第二继电器中的第二开关的第一端、第三继电器中的第三开关的第一端和第四继电器中的第四开关的第一端均与所述可编程电源模块的电压输出端相连，所述第一继电器中的第一开关的第二端通过K15线与所述被测ECU相连，所述第二继电器中的第二开关的第二端通过K30线与所述被测ECU相连，所述第三继电器中的第三开关的第二端通过所述CAN总线中的CAN_H线与所述被测ECU相连，所述第四继电器中的第四开关的第二端通过所述CAN总线中的CAN_L线与被测ECU相连，且所述第一继电器中的第一线圈、第二继电器中的第二线圈、第三继电器中的第三线圈、第四继电器中的第四线圈的第一端分别与所述测试主机的四个控制信号输出端口一一对应相连，所述第一继电器中的第一线圈、第二继电器中的第二线圈、第三继电器中的第三线圈、第四继电器中的第四线圈的第二端均接收参考电压。
【CN209057229U】一种CAN总线通讯信号光纤传输装置【专利】
权利要求书1页 说明书4页 附图1页
CN 209057229 U
CN 209057229 U
权 利 要 求 书
1/1 页
1 .一种CAN总线通讯信号光纤传输装置，其特征在于，所述光纤传输装置包括CAN总线 通讯模块、MCU以及光纤传输模块，所述CAN总线通讯模块包括依次连接的CAN接口、CAN收发 器 和CAN隔离器 ，所述MCU上集成有CAN控 制器以 及具有DMA传输功能的 USART控 制器 ，所述 CAN隔离器连接CAN控制器 ，所述光纤传输模块包括光纤接口 ，所述光纤接口连接USART控制 器。
4 .根据权利要求1所述的一种CAN总线通讯信号光纤传输装置，其特征在于，所述光纤 传输装置还包括电 源模块和电 源接口 ，所述电 源模块的输入端通过电 源接口连接外部DC936V供电电源，所述电源模块的输出端连接MCU。
5 .根据权利要求4所述的一种CAN总线通讯信号光纤传输装置，其特征在于，所述述光 纤 传输装置还包括隔离电 源模块 ，所述隔离电 源模块输入端连接电 源模块的 输出端 ，所述 CAN隔离器连接隔离电源模块的输出端。
2
CN 209057229 U
说 明 书
1/4 页
一种CAN总线通讯信号光纤传输装置
技术领域 [0001] 本实用新型实施例涉及电子领域，具体涉及一种CAN总线通讯信号光纤传输装置。
背景技术 [0002] CAN是一种采用无破坏性位竞争机制实现串行多主通信的现场总线，由于具有抗 干扰能力强、报文短、实时性好和组网成本低等优点，CAN总线被广泛地应用于环境恶劣、电 磁 辐射大 、对可靠性要求高的 工业自 动化现 场和汽车部件控 制等领域 ，而光纤通信具有速 率高、抗电磁干扰能力强等一系列优点。现有的基于光纤传输的CAN总线通讯信号传输装置 主要有以下两种： [0003] (1)非协议型装置，即CAN光纤转换装置不带有MCU(微控制器) ，CAN差分信号转成 TTL电 信号 ，由光电 转换器将TTL电 信号再转成光信号 ，然后由光纤做为传输介质进行CAN通 讯信号传输 ，此类型的 装置由于电 到光、光到电 转换的 延时 ，再受CAN协议接收 确认机制的 限制，通信波特率最高只能到500Kbps，超过500Kbps就会通讯失败，而且通讯距离只能达到 CAN电 传输理论值的一半 ，不能实现通过光纤延长通讯距离的目的 ； [0004] (2)协议型装置，即在MCU内进行软件编程。由MCU通过CAN收发器接收CAN差分信 号 ，通过MCU转发到 另一路CAN控制器 ，由光电 转换器将CAN控制器发出的 TTL电 信号转成光 信号 ，然后由 光纤做为传输介 质进行CAN通讯 信号传输 ，此类型的 装置由 MCU接收 CAN信号 ， CAN控 制器回复发送节点ACK信号 ，接收 确认机 制不受光电 转换的 延时影响 ，通讯波特率可 以 到达CAN通讯的 最高1000Kbps ，但是在装置进行光传输的时候采 用的 是CAN协议传输 ，在 光路上仍然受到接收确认机制的影响，无法突破CAN通讯距离与通讯波特率成反比的关系， 即最低波特率5Kbps通讯10公里 ，最高波特率1000Kbps通讯40米 ，例如如果两个CAN通讯设 备的 距离是30公里 ，需要在光纤链路中 增加2到3台中继器 ，而且需要使 用最低的 通讯速率 5Kbps，应用有限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920385434.6
(22)申请日 2019.03.25
(73)专利权人 江苏凯龙宝顿动力科技有限公司
地址 210000 江苏省南京市江宁区秣陵街
道松岗街16号2幢
(72)发明人 周旭兵
(74)专利代理机构 南京乐羽知行专利代理事务
所(普通合伙) 32326
代理人 李培
(51)Int.Cl.
H04L 12/40(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种双路CAN通信装置
(57)摘要
本实用新型涉及一种双路CAN通信装置，包
括控制单元和通信单元，所述控制单元包括振荡
单元和含有第一CAN控制器的主控芯片；所述通
信单元包括带串口通信的第二CAN控制器以及两
路CAN收发器，其中一个CAN收发器与第一CAN控
制器线路连接；另外一个CAN收发器与第二CAN控
制器线路连接；第二CAN控制器通过串口与所述
主控芯片连接。
本实用新型通过增加一路串口通
信的CAN收发器，使得本来只有一路CAN通信能力
的控制器具备双路CAN通信能力，显著降低应用
成本。
权利要求书1页 说明书2页 附图1页CN 209642693 U 2019.11.15
C N 209642693
U
权 利 要 求 书1/1页CN 209642693 U
1.一种双路CAN通信装置，包括控制单元和通信单元，其特征在于：所述控制单元包括振荡单元和含有第一CAN控制器的主控芯片；所述振荡单元与主控芯片连接；
所述通信单元包括带串口通信的第二CAN控制器以及两路CAN收发器，其中一个CAN收发器与第一CAN控制器线路连接；另外一个CAN收发器与第二CAN控制器线路连接；第二CAN 控制器通过串口与所述主控芯片连接。
2.根据权利要求1所述的双路C A N通信装置，其特征在于：所述主控芯片采用PIC18F25K80的微电脑控制器。
3.根据权利要求2所述的双路CAN通信装置，其特征在于：所述两路CAN收发器采用型号为TJA1041的CAN收发芯片。
4.根据权利要求3所述的双路CAN通信装置，其特征在于：所述串口通信第二CAN控制器采用MCP2515的CAN控制芯片。
2。
