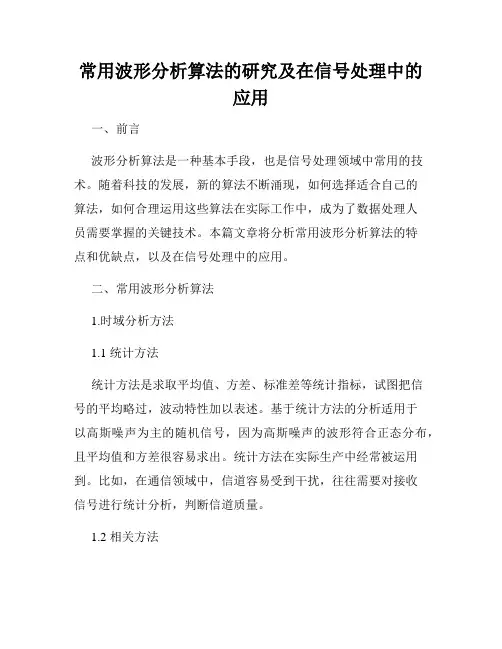

常用波形分析算法的研究及在信号处理中的应用
常用波形分析算法的研究及在信号处理中的应用一、前言波形分析算法是一种基本手段，也是信号处理领域中常用的技术。
随着科技的发展，新的算法不断涌现，如何选择适合自己的算法，如何合理运用这些算法在实际工作中，成为了数据处理人员需要掌握的关键技术。
本篇文章将分析常用波形分析算法的特点和优缺点，以及在信号处理中的应用。
二、常用波形分析算法1.时域分析方法1.1 统计方法统计方法是求取平均值、方差、标准差等统计指标，试图把信号的平均略过，波动特性加以表述。
基于统计方法的分析适用于以高斯噪声为主的随机信号，因为高斯噪声的波形符合正态分布，且平均值和方差很容易求出。
统计方法在实际生产中经常被运用到。
比如，在通信领域中，信道容易受到干扰，往往需要对接收信号进行统计分析，判断信道质量。
1.2 相关方法相关方法是一种时域分析方法，它是通过与参考信号的相似性来判断信号的特征。
相似性可以用信号的自相关或者交叉相关函数来度量。
相关方法适用于信号中有多个周期分量的情况。
在信号处理中，相关方法经常应用于信噪比的提升以及电力质量的分析。
2.频域分析方法频域分析方法是对时域信号进行频谱分析，将信号拆分成多个频率成分。
常见的频域分析方法包括：2.1 傅里叶变换傅里叶变换是一种傅里叶分析的手段，用于分析时域信号的频谱特性。
它可以把一个时域信号，通过计算傅里叶积分，变换到频域，从而求出频域的幅度谱、相位谱等信息。
傅里叶变换常用于信号的频率分析、谐波分析等场合。
2.2 小波变换小波变换是一种用于分析信号的频谱的信号处理工具。
它通过一系列的卷积和下采样来将信号分解为不同频率的子带，并对各子带进行变换，从而得到相应的小波系数。
小波变换因其优秀的时频局部性和多分辨率特性而广泛应用于振动信号、图像处理、音频处理、语音处理等领域。
三、波形分析算法在信号处理中的应用波形分析算法是信号处理中必不可少的手段之一，下面我们分别介绍几种在实际应用中的情况。
1.傅里叶变换傅里叶变换在声音信号的分析中有着广泛的应用。

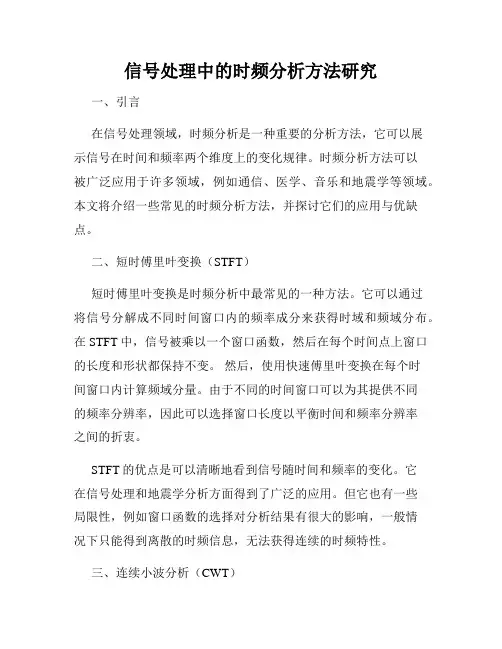

信号处理中的时频分析方法研究
信号处理中的时频分析方法研究一、引言在信号处理领域，时频分析是一种重要的分析方法，它可以展示信号在时间和频率两个维度上的变化规律。
时频分析方法可以被广泛应用于许多领域，例如通信、医学、音乐和地震学等领域。
本文将介绍一些常见的时频分析方法，并探讨它们的应用与优缺点。
二、短时傅里叶变换（STFT）短时傅里叶变换是时频分析中最常见的一种方法。
它可以通过将信号分解成不同时间窗口内的频率成分来获得时域和频域分布。
在STFT中，信号被乘以一个窗口函数，然后在每个时间点上窗口的长度和形状都保持不变。
然后，使用快速傅里叶变换在每个时间窗口内计算频域分量。
由于不同的时间窗口可以为其提供不同的频率分辨率，因此可以选择窗口长度以平衡时间和频率分辨率之间的折衷。
STFT的优点是可以清晰地看到信号随时间和频率的变化。
它在信号处理和地震学分析方面得到了广泛的应用。
但它也有一些局限性，例如窗口函数的选择对分析结果有很大的影响，一般情况下只能得到离散的时频信息，无法获得连续的时频特性。
三、连续小波分析（CWT）连续小波分析是一种时变滤波器的应用，是一种常用的时频分析方法。
它采用一组母小波（通常称为分析小波），在不同的时刻对输入信号进行滤波。
这些分析小波可以缩放和平移，以便提供不同的频率和时间精度，并且可以在尺度和时间轴上提供常规分析不能提供的信息。
相较于STFT，CWT可以获得更连续的时频信息，而且由于可以根据需要改变小波的尺度和位置，因此比STFT更加灵活。
然而，CWT计算时需要进行大量的计算，处理大量的数据将导致算法效率较低。
四、峭度尺度分析（KSA）峭度尺度分析是一种基于二阶统计的非参数时频分析方法。
它利用峭度作为指标来计算信号在不同尺度下的频率分解表达。
KSA通过计算每个尺度下信号的二阶矩来确定信号的局部频率，因此不需要进行时域和频域的分析。
此外，KSA可以提供高频率分辨率和极低频的有效处理，因此可以获得有关信号的更广泛的信息。
数字信号处理中时频分析技巧
数字信号处理中时频分析技巧时频分析是数字信号处理中的重要技术之一，它能够提供信号在时域和频域上的详细分析信息。
在数字信号处理领域的应用非常广泛，包括通信系统、音频处理、图像处理等方面。
本文将介绍数字信号处理中的时频分析技巧，包括短时傅里叶变换（STFT）、小波变换（WT）、希尔伯特－黄变换（HHT）等方法。
首先要介绍的是短时傅里叶变换（STFT），它是一种将信号在时域和频域上进行分析的方法。
STFT使用窗函数将信号分割成一段一段的小块，并对每一段进行傅里叶变换。
这样可以得到信号在不同时间和不同频率上的频谱信息。
STFT能够较好地抓取信号的瞬时特性，但对于非平稳信号，频率分辨率较低，时间分辨率较高。
小波变换（WT）是另一种常用的时频分析方法。
它通过将信号与小波基函数进行相互作用，获得信号在不同尺度和不同位置上的时频信息。
小波基函数是一组具有局部性质的基函数，能够较好地表示信号的非平稳性。
WT具有较高的时间分辨率和较好的频率分辨率，适用于分析非平稳信号和突发信号。
希尔伯特－黄变换（HHT）是近年来提出的一种新型时频分析方法。
它结合了经验模态分解（EMD）和希尔伯特谱分析（HSA）两种方法。
EMD是一种将信号分解成多个固有振动模态的方法，而HSA则是对每个固有振动模态进行希尔伯特变换并求取瞬时时频图谱。
HHT能够较好地提取信号的非线性和非平稳特性，适用于分析振动信号和生物信号等。
除了这些常用的时频分析方法，还有一些其他的技术也值得关注。
例如，提取信号的瞬时参数可以通过瞬时频率（IF）、瞬时幅度（IA）、瞬时相位（IP）等来实现。
这些参数能够反映信号在时间和频率上的变化特性，对于信号的瞬态行为有较好的描述能力。
此外，盲源分析（BSS）也是一种常用的信号处理技术，它能够从复杂的混合信号中分离出各个源信号，进一步提取出它们的时频信息。
时频分析技巧在不同领域的应用非常广泛。
在通信系统中，时频分析一般用于信号调制与解调、频率同步、信道估计等方面，能够提取出信号的频谱特性，评估信号的品质。
三种信号处理方法的对比分析
三种信号处理方法的对比分析随着数学与计算机技术的发展，信号处理方法可以分为许多不同的类型，而对于不同的任务目标和应用场景，采用不同的信号处理方法可以获得不同的效果。
在本文中，我们将重点介绍三种常见的信号处理方法：时域处理、频域处理以及小波变换处理。
并对这三种方法进行对比分析。
一、时域处理时域处理是一种基于时间信号的分析方法，它是针对时间序列进行分析和处理的。
时域处理的主要思想是将时间序列拆解为若干个随时间变化的数据点，然后利用各种数学模型对这些数据点进行建模和处理。
时域处理常用的方法有滤波、采样、差分、平均等。
其中，滤波是一种比较常见的信号处理方法。
在滤波过程中，我们可以通过对信号的频率分量进行调整来实现滤波。
例如，高通滤波器可以滤除低频信号，而低通滤波器可以滤除高频信号。
时域处理的优点是计算量较小，同时易于在实时系统中进行实现。
三、小波变换处理小波变换是一种比普通傅里叶变换更加灵活的信号处理方法。
小波变换是一种时频领域的信号处理方法，它不但可以分析信号的频率特性，还可以分析信号的时域特性。
小波变换的基本思想是通过构造一组小波基函数来表示信号，利用小波系数来分析信号的频率和时域特性。
小波变换可以分为连续小波变换和离散小波变换。
相比于时域处理和频域处理，小波变换处理具有更高的时间频率局部性和多分辨率分析能力。
同时，小波变换可以有效地提取信号中的特征信息，因此在许多领域有着广泛的应用。
综上所述，时域处理、频域处理以及小波变换处理具有许多不同的特点和优势。
在实际应用过程中，我们需要根据具体的任务和应用场景选择合适的信号处理方法。
时域处理适用于实时系统、嵌入式系统等等；而频域处理适用于信噪比较低的信号处理，如音频、图像等。
小波变换处理则是在需要同时考虑时间频率特性的信号处理应用中被大量采用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号处理中的时域分析方法及其应用在信号处理领域中，时域分析是一种基本的分析方法。
时域分
析是指对信号在时间轴上的特性进行分析，它是从时间域的角度，对信号本身进行的分析和处理。
时域分析方法包括时域波形分析、自相关分析、互相关分析、谱分析等，本文将对这些方法进行介绍，同时介绍它们在实际应用中的表现。
一、时域波形分析
时域波形分析指的是对信号波形形态的分析。
通过时域波形分析，可以对信号的震动、周期、幅值、偏移等特征进行分析和处理。
时域波形分析适用于振动信号、机械振动、声音信号、脑电
信号等领域。
时域波形分析的方法有很多种，其中最常见的方法是傅里叶级
数展开。
傅里叶级数展开是利用正弦函数和余弦函数的线性组合
来表示周期函数的方法。
通过傅里叶级数展开，可以将不规则的
波形化为一系列正弦信号的叠加，从而分析信号的频率成分和幅度。
另外，还有小波变换、离散余弦变换等方法也可以进行时域
波形分析。
二、自相关分析
自相关分析是指将同一信号在时间上进行平移，再进行相关分析的一种方法。
通过自相关分析，可以得到信号的自相关函数，从而得到信号的时间延迟、周期、相关性等信息。
在自相关分析中，自相关函数可以用以下公式来表示：
R_{xx}[m]=\sum_{n=0}^{N-m-1}x[n]x[n+m]
其中，x[n]表示原始信号，R_{xx}[m]表示信号在时间上平移m 个单位后的自相关函数。
通过自相关函数的分析，可以得到信号的自相似性和周期，同时对于极化信号、超声检测、遥感图像的分析中也有广泛的应用。
三、互相关分析
互相关分析是指对两个不同信号进行相关分析的方法。
通过互相关分析，可以计算出两个信号之间的相似度。
对于两个信号之间具有强相关性的情况，可以使用互相关分析来分析它们之间的关系。
在互相关分析中，互相关函数可以用以下公式来表示：
R_{yx}[m]=\sum_{n=0}^{N-m-1}x[n]y[n+m]
其中，x[n]表示第一个信号，y[n]表示第二个信号，R_{yx}[m]表示两个信号相位不同后的互相关函数。
互相关分析在工业自动化、图像处理、语音信号等领域中有广泛的应用。
例如，在医学领域中，可以利用互相关分析来分析脑电信号，从而判断两个脑区之间的同步性。
四、谱分析
谱分析是指对信号在频率域上的特性进行分析的方法。
通过谱分析，可以得到信号的频率、幅度、相位等信息。
谱分析在振动分析、语音信号、声音信号、图像等领域中都有应用。
谱分析主要有两种方法，即傅里叶变换和小波变换。
傅里叶变换是一种将信号在时间域和频率域之间相互转换的方法，可以将时域信号转换成频域信号，从而得到信号在频率上的分布情况。
小波变换是一种时频分析方法，可以对信号进行多尺度、多分辨率分析，从而得到信号在时频域上的特性。
总结
时域分析方法是信号处理领域中的重要方法。
时域波形分析、自相关分析、互相关分析、谱分析都是常见的时域分析方法。
通过这些方法，可以对信号在时间域上的特性进行分析，从而得到信号的周期、频率、相位等信息。
同时，这些方法也具有广泛的应用，如在机械振动分析、声音信号分析、图像处理等领域中都有应用。
