电涡流效应应用
电涡流效应应用电涡流效应是指一个导体处于变化的磁场中时，由于感应电流在导体内部流动，产生的自身磁场又阻碍磁场变化，最终导致了导体内部电流发生的现象。
这种效应在很多领域都有重要应用，本篇文章就对其中的一些应用进行介绍。
1. 磁悬浮列车磁悬浮列车采用了电涡流的效应，它是在轨道上方悬浮的车辆。
它的“轨道”上有许多被通电的电磁体，它们会产生轨道上方的磁场。
而车辆本身内部的超导体质材料则会在磁场的作用下形成电流，这些电流产生一个与磁场大小相等、方向相反的自身磁场。
这样，由于电流中产生的电磁力和重力完全抵消，车辆就可以悬浮在空中，保持稳定的平衡状态，从而克服了由于运动而带来的摩擦力等各种阻力，能够以非常高的速度行驶。
2. 感应加热感应加热实现的原理也是电涡流效应。
在感应加热中，我们将高频电流导入到通有磁铁的铜管中，导体内的电流就会在磁场的作用下被激发出来，由于电流在导体内部流动，会产生电阻热，导致导体升温。
这种技术可以用来为各种材料加热（例如钢、铝、黄铜和铜等不同材质的金属材料），用于焊接、淬火、热处理、熔化等众多工业应用。
3. 实现无刷电机无刷电机也是应用了电磁感应与电涡流的效应，以实现电动机的电能转化。
无刷电机在执行机械运动时可通过使用磁铁在转子外环产生的交变磁场来产生电压，并通过电子控制器将电能供给到电机内部的线圈中，导致了电流流过该线圈，在线圈中发生的电涡流就可驱动电机内的转子旋转。
无刷电机的优点是：寿命长、高效、噪音低、维护简单等，广泛应用于风扇、抽油烟机、各种小家电等等。
总结来说，电涡流的效应有着非常广泛的应用场景。
磁悬浮列车、感应加热和无刷电机等各种设备的设计和制造中对电涡流的理解，都是其取得成功的重要基石。
除此之外，还有一些其他的领域也在积极探索电涡流的应用，未来在这方面定会有更多有趣的创新。
涡流效应
渦流的預防：
增大鉄芯材料的電阻率，用絕緣的小片疊加替代整體的大塊（导 体直径越大，通过的磁通量就越大，产生的涡流效应就越显著），減 小電流大小，減緩運動速度，以及遠離磁發生源或隔離等方式。
LGD 37吋PANEL溫度高問題
由於INVERTER變壓器的特殊需求，漏感相對較大，故當電流流 過變壓器線圈時產生的磁力綫有一部分通過漏感跑到外部空間而沒有 在磁芯內部，故在INVERTER變壓器周邊產生較大的磁場，而PANEL 鐵盤處在這個較的磁場中，由於磁場是高頻變化的，故在PANEL鐵盤 上產生渦流，最終導致溫度高。
從以上產生的原理可以知道可能的解決方法有： A. 減小漏感； B. 加大PANEL鐵盤到INVERTER變壓器的距離； C. 改小電流（燈管電流）； D. 鐵盤和變壓器間使用導磁率高厚度小的隔離片進行隔離等。渦流的應用渦流的大小和什麼有關？
渦流的大小與磁場的變化方式、導體的運動、導體的幾何形狀、 導體的磁導率以及電導率等因素有關。
NI Bx Hx lx
+ u –
+ – e +
– e
N匝
x
S
I
Hx
渦流的危害及預防？
渦流的危害：
導體在產生渦流的過程中，渦流會產生熱量，導致能量的損耗， 如果產生的熱量無法及時釋放，則容易燒壞電器等。
渦流基本知識
From：RD/POWER Date：Jun.15, 2009
渦流(Eddy Current)的定義
塊狀金屬在變化的磁場中或在磁場中運動時產生的在金屬塊內部 自成閉合回路的感應電流，這樣引起的電流在導體中的分佈隨著導體 的表面形狀和磁通的分佈不同而不同，其路徑往往如水中的渦流，故 叫渦電流，簡稱渦流。 渦流是整塊導體發生的電磁感應現象，同樣遵守電磁感應定律， 由於整塊金屬的電阻通常很小，故渦流常常很大。
(最新原创)涡流
碰上磁铁前的运动情况是( BD)
A、都做匀速运动
B、甲做加速运动
C、乙做匀速运动
D、丙做匀速运动
例与练2
下列哪些措施是为了防止涡流的危害
（CD ）
A、电磁炉所用的锅要用平厚底金属锅
B、磁电式电表的线圈常常用铝框做骨 架，把线圈绕在铝框上
C、变压器的铁芯不做成整块，而是用 许多电阻率很大的硅钢片叠合而成
磁电式电流表
铝轻，电阻率较小，可以产生较大的感应电流
1、电磁阻尼：导体在磁场中运动时，
感应电流使导体受到安培力而总是要阻碍 导体的相对运动的现象。
应用:磁电式仪表、电气机车的电磁制动、阻尼摆等.
问题： 微安表的表头在运输时应该把 两个接线柱连接在一起，为什么？
2、电磁驱动：
当磁场相对于导体转动时， 在导体中会产生感应电流， 感应电流使导体受到安培力 的作用而运动起来的现象。
答：
加磁场后，会在转动的铜盘 中产生感应电流，从而使铜盘受 到阻碍铜盘转动的安培力
例与练1
如图所示是一种冶炼金属的感应炉示意图，炉内 装着需冶炼的金属，炉外绕着很多匝线圈，当高 频交变电流通过线圈后，炉内的金属就会被熔化。 请你说明感应炉冶炼金属的原理，在电流有效值 相同的情况下，电流频率的高低对冶炼过程有什 么影响？
D、变压器的铁芯每片硅钢片表面有不 导电的氧化层
小结
1、当线圈中的电流随时间变化时，由于电磁感应， 附近的导体中会产生感应电流，这个电流看起来像 水中的旋涡，叫做涡电流，简称涡流
2、当导体在磁场中运动时，感应电流会使导体受到 安培力，安培力的方向总是阻碍导体的运动，这种现 象称为电磁阻尼
3、如果磁场相对于导体转动，在导体中会产生感应 电流，感应电流使导体受到安培力的作用，安培力使 导体运动起来，这种作用常常称为电磁驱动

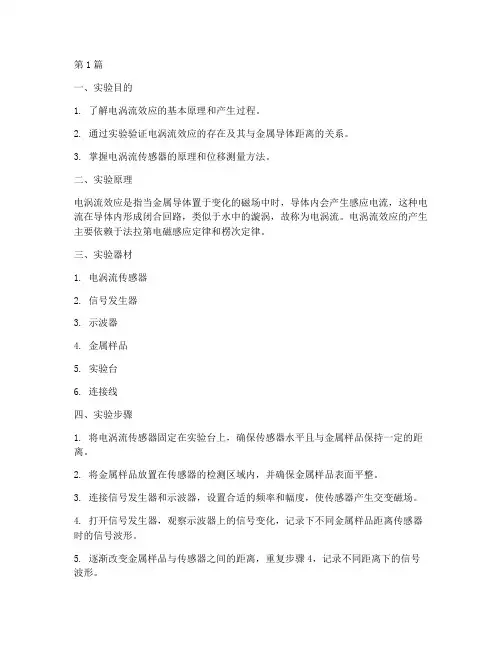

电涡流效应实验报告(3篇)
第1篇一、实验目的1. 了解电涡流效应的基本原理和产生过程。
2. 通过实验验证电涡流效应的存在及其与金属导体距离的关系。
3. 掌握电涡流传感器的原理和位移测量方法。
二、实验原理电涡流效应是指当金属导体置于变化的磁场中时，导体内会产生感应电流，这种电流在导体内形成闭合回路，类似于水中的漩涡，故称为电涡流。
电涡流效应的产生主要依赖于法拉第电磁感应定律和楞次定律。
三、实验器材1. 电涡流传感器2. 信号发生器3. 示波器4. 金属样品5. 实验台6. 连接线四、实验步骤1. 将电涡流传感器固定在实验台上，确保传感器水平且与金属样品保持一定的距离。
2. 将金属样品放置在传感器的检测区域内，并确保金属样品表面平整。
3. 连接信号发生器和示波器，设置合适的频率和幅度，使传感器产生交变磁场。
4. 打开信号发生器，观察示波器上的信号变化，记录下不同金属样品距离传感器时的信号波形。
5. 逐渐改变金属样品与传感器之间的距离，重复步骤4，记录不同距离下的信号波形。
6. 分析实验数据，探讨电涡流效应与金属导体距离的关系。
五、实验结果与分析1. 实验过程中，随着金属样品与传感器距离的增加，示波器上的信号波形逐渐减弱，说明电涡流效应随距离的增加而减弱。
2. 当金属样品与传感器距离较远时，示波器上几乎无信号显示，说明电涡流效应随距离的增加而消失。
3. 当金属样品与传感器距离较近时，示波器上的信号波形明显，说明电涡流效应随距离的减小而增强。
六、实验结论1. 电涡流效应确实存在，且与金属导体距离密切相关。
2. 当金属导体与传感器距离较近时，电涡流效应较强；当距离较远时，电涡流效应较弱。
3. 电涡流效应可用于电涡流传感器的位移测量，通过测量电涡流效应的变化，可以实现对金属导体位移的精确测量。
七、实验讨论1. 电涡流效应的产生与金属导体的电阻率、磁导率以及几何形状等因素有关。
2. 实验过程中，金属样品表面平整度对实验结果有一定影响，表面不平整可能导致实验误差。
涡电流及其典型效应
涡电流及其典型效应在许多电磁设备中常有大块的金属存在,当这些金属块在某方向上处在变化的磁场中或相对于磁场运动时,则在绕此方向为轴的平面内会有涡旋电场;因而在其内部以此为轴形成涡旋电流,简称为涡流,有时亦称付科电流.由于大块金属的电阻较小,因而涡流往往可达到非常大的强度.对于涡流,有三种典型的效应,下面分别介绍。
5.1热效应强大的涡流在金属内流动时,会释放出大量的焦耳热.工业上利用这种热效应,将通有大功率高频交变电流的特制线圈绕在冶金坩埚的外缘,从而制成高频感应电炉来冶炼金属.但涡流所产生的热效应在电机、变压器等工程技术中却是非常有害的,因而采用与磁通横向的彼此绝缘的迭压硅钢片作为铁芯,以减少涡流损耗及磁滞损耗。
5.2机械效应——电磁阻尼与电磁驱动金属与磁铁之间发生相对运动时,金属内部会产生涡流,涡流是由于它们之间发生相对运动而引起的,因而涡流是会阻碍它们之间的相对运动的,这就是涡流的机械效应。
一方面,若将铜片或铝片悬挂在电磁铁的两极之间作为一个摆,当电磁铁的励磁线圈未通电时,铜片或铝片可以自由摆动,需经过较长的时间才能停下来.但当电磁铁的励磁线圈通电之后,由于穿过运动铜片或铝片的磁通量发生变化,铜片或铝片内将产生涡流.根据电磁感应定律,涡流的效果总是要反抗引起感应电流的原因,所以铜片或铝片的摆动就要受到阻力而迅速停止.在许多电磁仪表中,为了在测量时使指针的摆动能够迅速停止下来,采用类似的电磁阻尼装置.因此涡流的电磁阻尼作用实际上是一种阻碍相对运动的作用。
另一方面,若将可以转动的金属圆盘紧靠磁铁的两极而不接触,则当磁铁旋转时,金属圆盘中产生的涡流将阻碍它与磁铁的相对运动,因而使得金属圆盘跟随磁铁旋转起来.这里,涡流的机械效应表现为电磁驱动.这种驱动作用是因磁铁的旋转而引起的,所以金属圆盘的转速总小于磁铁的转速,这两种转速是异步的.感应式异步电动机就是根据这个道理制成的。

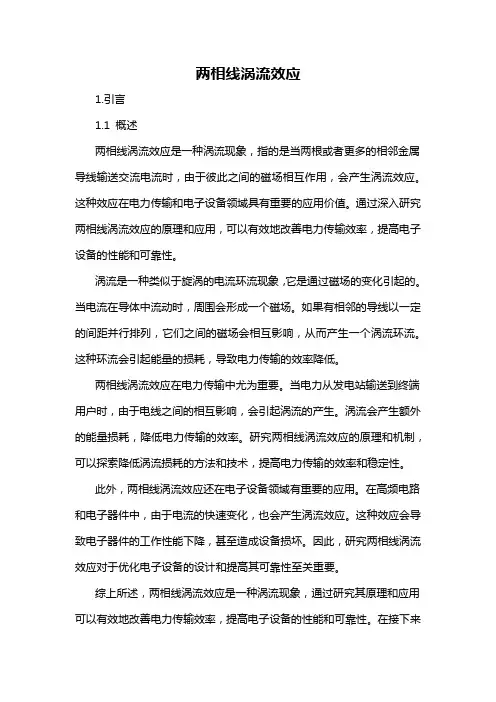

两相线涡流效应
两相线涡流效应1.引言1.1 概述两相线涡流效应是一种涡流现象，指的是当两根或者更多的相邻金属导线输送交流电流时，由于彼此之间的磁场相互作用，会产生涡流效应。
这种效应在电力传输和电子设备领域具有重要的应用价值。
通过深入研究两相线涡流效应的原理和应用，可以有效地改善电力传输效率，提高电子设备的性能和可靠性。
涡流是一种类似于旋涡的电流环流现象，它是通过磁场的变化引起的。
当电流在导体中流动时，周围会形成一个磁场。
如果有相邻的导线以一定的间距并行排列，它们之间的磁场会相互影响，从而产生一个涡流环流。
这种环流会引起能量的损耗，导致电力传输的效率降低。
两相线涡流效应在电力传输中尤为重要。
当电力从发电站输送到终端用户时，由于电线之间的相互影响，会引起涡流的产生。
涡流会产生额外的能量损耗，降低电力传输的效率。
研究两相线涡流效应的原理和机制，可以探索降低涡流损耗的方法和技术，提高电力传输的效率和稳定性。
此外，两相线涡流效应还在电子设备领域有重要的应用。
在高频电路和电子器件中，由于电流的快速变化，也会产生涡流效应。
这种效应会导致电子器件的工作性能下降，甚至造成设备损坏。
因此，研究两相线涡流效应对于优化电子设备的设计和提高其可靠性至关重要。
综上所述，两相线涡流效应是一种涡流现象，通过研究其原理和应用可以有效地改善电力传输效率，提高电子设备的性能和可靠性。
在接下来的文章中，我们将深入探讨两相线涡流效应的定义和原理，以及其在电力传输和电子设备领域的应用。
1.2文章结构文章结构部分的内容可以从以下几个方面进行描述：1.2 文章结构本文将按照以下结构进行论述：第二部分，正文部分，将重点介绍两相线涡流效应的定义和原理。
我们将首先解释涡流效应的基本概念，并介绍涡流效应在两相线中的应用。
然后，我们将详细阐述两相线涡流效应的原理和相关理论，包括涡流的形成机制、涡流的特性以及涡流与电磁场之间的相互作用机制等。
通过对两相线涡流效应的深入探讨，我们将帮助读者全面了解该效应的基本原理和作用机制。
涡流热效应演示实验报告
竭诚为您提供优质文档/双击可除涡流热效应演示实验报告篇一：25.涡电流演示实验二十五涡电流演示【仪器介绍】如图25-1所示，由底座、磁铁和三个相同高度的中空铝管（A、b、c）组成。
其中A是管壁完好的铝管，b是管壁上开有狭缝的铝管，c则为管壁上具有许多圆孔的铝管。
Abc【操作与现象】让一块磁铁分别从三个一定高度的中空铝管（A、b、c）顶端落下，其中A是管壁完好的铝管，b是管壁上开有狭缝的铝管，c是管壁上加工出许多圆孔的铝管。
观察并比较在三种情况下磁铁下落的快慢情况。
图25-11.涡电流演示仪图涡电流演示仪实验现象：磁铁在A管中下落得最慢，c管中则稍快些，而在b管中下落速度是最快的。
【原理解析】当大块导体放在变化着的磁场中或相对于磁场运动时，在这块导体中也会出现感应电流。
由于导体内部处处可以构成回路，任意回路所包围面积的磁通量都在变化，因此，这种电流在导体内自行闭合，形成涡旋状，故称为涡电流。
涡电流的热效应:在金属圆柱体上绕一线圈，当线圈中通入交变电流时，金属圆柱体便处在交变磁场中。
我们把铁芯看作由一层一层的圆筒状薄壳所组成，每层薄壳都相当于一个回路。
由于穿过每层薄壳横截面的磁通量都在变化着，根据法拉第电磁感应定律，在相应于每层薄壳的这些回路中都将激起感应电动势并形成环形的感应电流，即涡电流。
由于金属导体的电阻很小，涡电流很大，金属内将产生大量的热。
涡电流的机械效应：（1）电磁阻尼涡电流还可以起到阻尼作用。
利用磁场对金属板的这种阻尼作用，可制成各种电动阻尼器，例如磁电式电表中或电气机车的电磁制动器中的阻尼装置，就是应用涡电流实现其阻尼作用的。
（2）电磁驱动这是对"电磁阻尼作用起着阻碍相对运动"的另一种形式的应用。
感应式异步电动机就利用了这一基本原理。
现象解释：当磁铁下落时，铝管管壁的各环形壳层磁通量发生变化，铝管内就会形成涡电流。
由于涡电流产生的电磁阻尼会阻碍磁铁和金属之间的相对运动。
涡流热效应实验报告总结(3篇)
第1篇一、实验目的本次实验旨在通过实际操作，了解涡流热效应的产生原理、特点及其在实际应用中的重要性。
通过实验验证涡流热效应的存在，并探究影响涡流热效应的因素。
二、实验原理涡流热效应是指当导体置于变化的磁场中时，导体内部会产生感应电流，这种感应电流在导体内部形成旋涡状流动，称为涡流。
涡流在导体内部流动时，由于电阻的存在，会产生热量，即涡流热效应。
根据法拉第电磁感应定律和欧姆定律，涡流热效应的产生与导体的电阻、磁通量变化率以及磁场强度等因素有关。
三、实验器材1. 感应加热线圈2. 交流电源3. 铁芯4. 热电偶温度计5. 数据采集器6. 计算机及实验软件7. 硅钢片四、实验步骤1. 将感应加热线圈套在铁芯上，连接好电源。
2. 使用热电偶温度计测量铁芯表面的温度。
3. 在铁芯表面涂上一层硅钢片，以增加电阻。
4. 改变交流电源的频率，观察铁芯表面温度的变化。
5. 改变铁芯的尺寸，观察铁芯表面温度的变化。
6. 记录实验数据，分析涡流热效应的影响因素。
五、实验结果与分析1. 随着交流电源频率的增加，铁芯表面温度逐渐升高。
这是由于涡流热效应与磁通量变化率有关，频率越高，磁通量变化率越大，涡流越强，产生的热量越多。
2. 当铁芯尺寸增大时，铁芯表面温度也相应升高。
这是因为铁芯尺寸增大，磁通量变化率减小，涡流强度减弱，但总的涡流热量增加。
3. 在铁芯表面涂上硅钢片后，铁芯表面温度降低。
这是因为硅钢片的电阻率较大，增加了涡流的阻力，使得涡流减弱，从而降低了涡流热效应。
六、实验结论1. 涡流热效应的存在得到了验证，其产生与导体的电阻、磁通量变化率以及磁场强度等因素有关。
2. 交流电源频率越高，铁芯表面温度越高；铁芯尺寸越大，铁芯表面温度越高；涂上硅钢片后，铁芯表面温度降低。
3. 涡流热效应在实际应用中具有重要意义，如电磁炉、高频感应炉等设备均利用涡流热效应进行加热。
七、实验注意事项1. 实验过程中，注意安全操作，避免触电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡流效应
1. 简介
涡流效应（Eddy Current Effect）是指当导体材料暴露在交变磁场中时，由于磁场的变化引起的涡流电流的产生。
涡流效应广泛应用于非接触测量、感应加热、涡流制动等领域。
本文将对涡流效应的原理、应用及其相关技术进行详细介绍。
2. 涡流效应的原理
涡流效应的产生是基于法拉第电磁感应定律，即磁场的变
化会导致垂直于磁场的涡流电流产生。
当导体材料暴露在交变磁场中时，磁通线与导体表面垂直，导体内部产生感应电动势，从而产生涡流电流。
涡流电流在导体内部按照磁场方向形成闭合的环状流动，形成涡流的闭合环称为涡电流环。
涡流效应的强度取决于磁场频率、材料导电率以及导体形
状和尺寸等因素。
高频磁场会产生更强的涡流效应，导电率越高的材料涡流效应越明显。
导体形状和尺寸的变化也会影响涡流电流的路径和分布。
3. 涡流效应的应用
涡流效应有许多重要的应用，以下是涡流效应在几个主要领域的应用介绍：
3.1 非接触测量
涡流效应被广泛应用于非接触测量技术中，例如涡流传感器。
通过测量涡流电流的变化，可以检测到材料的电导率、温度、厚度以及缺陷等信息。
这种非接触的测量方法在工业领域中具有很大的应用潜力，可以用于金属材料的质量控制和故障检测。
3.2 感应加热
涡流效应也被广泛用于感应加热技术中。
利用高频交变磁场产生的涡流电流，可以使导体材料产生剧烈的热效应。
这种加热方式可以实现快速加热、均匀加热以及局部加热等特点，适用于金属的焊接、热处理以及熔化等工艺。
3.3 涡流制动
涡流效应还可以应用于涡流制动系统。
通过在导体上施加磁场，产生涡流电流，这些涡流电流与外部磁场相互作用，产
生阻尼力。
利用涡流制动系统可以实现无接触、无摩擦的制动效果，适用于高速列车、电动汽车以及工业机械等领域。
4. 涡流效应的技术发展
随着物理学和工程学的发展，涡流效应的相关技术也在不
断创新和改进。
以下是目前涡流效应相关技术的一些发展趋势：
4.1 数值模拟
通过数值模拟方法，可以对涡流效应进行精确的计算和模拟。
利用有限元分析（finite element analysis）等数值方法，可以预测涡流电流的分布和路径，优化涡流传感器的设计以及涡流加热工艺的控制。
4.2 材料特性的测量
涡流效应可以用于测量材料的电导率、磁导率等特性。
随
着仪器和测量方法的发展，对于材料特性的高精度测量已经成为可能。
这些测量结果在材料科学、工程设计以及质量控制等方面具有重要的应用价值。
4.3 新材料的研究与应用
涡流效应在新材料的研究与应用方面也有很大的潜力。
例如，纳米材料和复合材料等新型材料对涡流效应的响应和性能具有独特的特点，对新材料涡流效应的研究可以为相关领域的创新和发展提供新的思路和方向。
5. 结论
涡流效应作为一种重要的电磁现象，广泛应用于非接触测量、感应加热和涡流制动等领域。
随着物理学和工程学的发展，涡流效应的相关技术也在不断创新和改进。
通过数值模拟、材料特性的测量以及新材料的研究与应用，涡流效应在科学研究和工业应用中的地位将会得到进一步提升。
