涡流导电仪SMP10、Sigma2008系列、FD101、102性能比较
FD-101涡流导电仪便携式涡流导电仪检测原理
FD—101涡流导电仪便携式涡流导电仪检测原理FD101涡流导电仪便携式涡流导电仪检测原理采纳60KHz航空标准频率,检测界面同时显示两种单位（%IACS与MS/m）的电导率；超大测试范围, 充足全部有色金属的导电率测试；良好的温度补偿与提离补偿,使检测数据不再受温度和人为误差的影响；智能校正、简明的操作以及良好的稳定性赢得广阔使用者的青睐广泛应用于铜,铝,钛等有色金属板,棒,带等型材, 加工工业中的电导率测试；监控有色金属热处理过程, 锻铝合金的强度和硬度；铝阳极氧化之前电导率检验, 检验材料纯度等级和废料分选等。
◆显示辨别率0.1%IACS（MS/M）◆智能校对，削减手动校对误差◆探头提离补偿0.15MM◆中文界面，同时显示检测%IACS、MS/m数据◆全部的读数值自动补偿到常温（20℃）值◆测试范围:0.5%IACS110%IACS（0.29MS/m64MS/m）◆检测原理：涡流◆工作频率（赫兹）：60K正弦波◆显示：液晶，黑白（有背光照明）◆尺寸（毫米）：180×76×30（长×宽×厚）◆外壳：防水淋，聚脂外壳◆重量（克）：小于300克◆工作电源：高容量高性能的锂聚合物电池◆工作状态：省电模式（5分钟无任何操作时，系统自动关机）◆测试范围： 0.5%IACS—110%IACS（0.2964ms/m）◆提离效应探头补偿：0.060”（0.15mm）◆肯定误差：1%IACS◆测量补偿范围：5℃—40℃有自动补偿功能◆正常工作环境：相对湿度0—95%◆工作温度：5℃—40℃◆语言：中文◆探头直径：14MM（可自行更换）采纳60KHz航空标准频率,检测界面同时显示两种单位（%IACS与MS/m）的电导率；超大测试范围, 充足全部有色金属的导电率测试；良好的温度补偿与提离补偿,使检测数据不再受温度和人为误差的影响；智能校正、简明的操作以及良好的稳定性赢得广阔使用者的青睐广泛应用于铜,铝,钛等有色金属板,棒,带等型材, 加工工业中的电导率测试；监控有色金属热处理过程, 锻铝合金的强度和硬度；铝阳极氧化之前电导率检验, 检验材料纯度等级和废料分选等。
加速度传感器选用指南疑难解决重点
工程振动量值的物理参数常用位移、速度和加速度来表示。
由于在通常的频率范围内振动位移幅值量很小, 且位移、速度和加速度之间都可互相转换,所以在实际使用中振动量的大小一般用加速度的值来度量。
常用单位为:米 /秒 2 (m/s2 ,或重力加速度 (g。
描述振动信号的另一重要参数是信号的频率。
绝大多数的工程振动信号均可分解成一系列特定频率和幅值的正弦信号,因此,对某一振动信号的测量,实际上是对组成该振动信号的正弦频率分量的测量。
对传感器主要性能指标的考核也是根据传感器在其规定的频率范围内测量幅值精度的高低来评定。
最常用的振动测量传感器按各自的工作原理可分为压电式、压阻式、电容式、电感式以及光电式。
压电式加速度传感器因为具有测量频率范围宽、量程大、体积小、重量轻、对被测件的影响小以及安装使用方便,所以成为最常用的振动测量传感器。
• 传感器的种类选择·压电式 - 原理和特点压电式传感器是利用弹簧质量系统原理。
敏感芯体质量受振动加速度作用后产生一个与加速度成正比的力,压电材料受此力作用后沿其表面形成与这一力成正比的电荷信号。
压电式加速度传感器具有动态范围大、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力自产生电荷信号不需要任何外界电源等特点, 是被最为广泛使用的振动测量传感器。
虽然压电式加速度传感器的结构简单,商业化使用历史也很长, 但因其性能指标与材料特性、设计和加工工艺密切相关,因此在市场上销售的同类传感器性能的实际参数以及其稳定性和一致性差别非常大。
与压阻和电容式相比,其最大的缺点是压电式加速度传感器不能测量零频率的信号。
·压阻式应变压阻式加速度传感器的敏感芯体为半导体材料制成电阻测量电桥,其结构动态模型仍然是弹簧质量系统。
现代微加工制造技术的发展使压阻形式敏感芯体的设计具有很大的灵活性以适合各种不同的测量要求。
在灵敏度和量程方面,从低灵敏度高量程的冲击测量,到直流高灵敏度的低频测量都有压阻形式的加速度传感器。

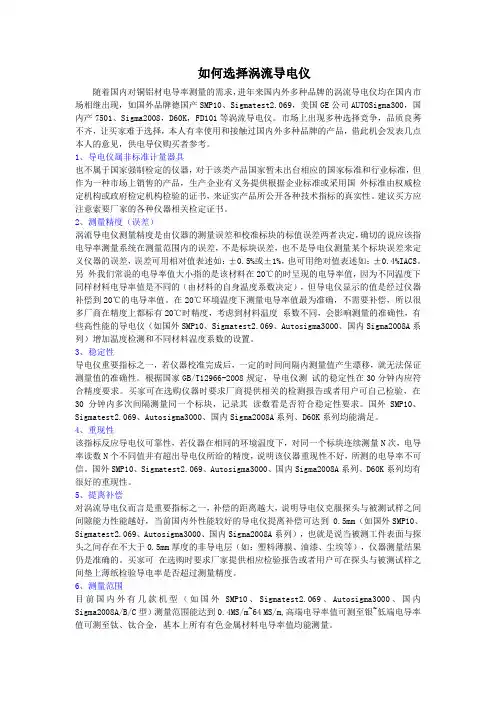

如何选择涡流电导率仪_
如何选择涡流导电仪随着国内对铜铝材电导率测量的需求，进年来国内外多种品牌的涡流导电仪均在国内市场相继出现，如国外品牌德国产SMP10、Sigmatest2.069，美国GE公司AUTOSigma300，国内产7501、Sigma2008，D60K，FD101等涡流导电仪。
市场上出现多种选择竞争，品质良莠不齐，让买家难于选择，本人有幸使用和接触过国内外多种品牌的产品，借此机会发表几点本人的意见，供电导仪购买者参考。
1、导电仪属非标准计量器具也不属于国家强制检定的仪器，对于该类产品国家暂未出台相应的国家标准和行业标准，但作为一种市场上销售的产品，生产企业有义务提供根据企业标准或采用国外标准由权威检定机构或政府检定机构检验的证书，来证实产品所公开各种技术指标的真实性。
建议买方应注意索要厂家的各种仪器相关检定证书。
2、测量精度（误差）涡流导电仪测量精度是由仪器的测量误差和校准标块的标值误差两者决定，确切的说应该指电导率测量系统在测量范围内的误差，不是标块误差，也不是导电仪测量某个标块误差来定义仪器的误差，误差可用相对值表述如：±0.5%或±1%，也可用绝对值表述如：±0.4%IACS。
另外我们常说的电导率值大小指的是该材料在20℃的时呈现的电导率值，因为不同温度下同样材料电导率值是不同的（由材料的自身温度系数决定），但导电仪显示的值是经过仪器补偿到20℃的电导率值。
在20℃环境温度下测量电导率值最为准确，不需要补偿，所以很多厂商在精度上都标有20℃时精度，考虑到材料温度系数不同，会影响测量的准确性，有些高性能的导电仪（如国外SMP10、Sigmatest2.069、Autosigma3000、国内Sigma2008A系列）增加温度检测和不同材料温度系数的设置。
3、稳定性导电仪重要指标之一，若仪器校准完成后，一定的时间间隔内测量值产生漂移，就无法保证测量值的准确性。
根据国家GB/T12966-2008规定，导电仪测试的稳定性在30分钟内应符合精度要求。
数字涡流金属电导仪(Sigma2008B)操作规程
数字涡流金属电导仪（Sigma2008B）
试验操作规程
1、使用前认真阅读设备操作规程或使用说明书，仔细检查仪器是否正常。
2、开机。
在关机状态下，按下开/关机键约2秒，屏幕出现开机预热主界面；
3、设备进入预热界面后，待10分钟预热结束后，按“MEAS”键进入测量界面。
4、在测量、设置主界面直接按校准键“CAL”进入校准主界面。
5、仪器校正：在正式测试前，应检测“标块”，确认检测值正常，方可检测样品。
6、将设备探头贴紧标准块，按测量键，测量界面显示标准块电导率值，当校准值与标称值不相等时，保持探头与标准块接触，按“OK”键，仪器自动进入校准程序，完成后发出一声提示音（可根据被测样品大概电导率选择合适的校准量程）。
7、设备校准完成后，进行样品的检测工作，同时确保被测样品表面平整。
8、测量时，把探头紧贴被测样品表面，按下测试健，待设备主界面显示测量之后，测量结束，及时记录检测结果。
9、测试结束后，长按电源键关机，并将设备放置在设备箱内。
化学仪表选型推荐
化学仪表选型推荐
化学仪表的型号繁多，依我们日常维护的经验，推荐型号如下：
电导率表：Honeywell厂家的电导电极和UDA2182二次表头，日常维护量小，测量精确，稳定，使用寿命长。
氧表：瑞士Swan 的氧电极和二次表头，测量准确度高，维护费用低，可根据现场使用情况更换氧膜，而不是整个电极。
硅表：polymetron 9210硅表，日常维护量小，试剂管不易堵塞且使用寿命长，测量准确度高，生产费用低。
PH表：Honeywell厂家的PH电极和UDA2182二次表头，日常维护方便，测量准确度高。
钠表：美国Orion 2111XP钠表，测量准确，维护方便。
酸碱浓度计：Honeywell厂家的酸碱浓度计，测量准确，日常维护方便。
氢气湿度仪：芬兰维萨拉HMT364E,使用寿命长且测量准确，维护量小。
氢气纯度仪：美国Honeywell 7866氢气纯度分析仪，测量准确，维护量小。
电涡流传感器的选购
电涡流传感器的选购电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。
它是一种非接触的线性化计量工具。
电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。
1）注意被测物材料通常电涡流位移传感器仅能用于测量金属类被测物。
对于非金属的被测物，从一开始就不要考虑使用电涡流传感器了。
金属被测物中，又可以分为铁磁性和非铁磁性被测材料。
目前国际上的主流电涡流位移传感器品牌，如德国米铱和美国kaman,都会要求客户在选用电涡流位移传感器时，预先告知被测物材料。
如果属于特殊材料，如某种不锈钢，其磁特性可能介于铁磁性和非铁磁性材料之间，就需要预先对传感器进行一对一出厂校准。
对于没有在出厂时与被测材料进行一对一校准的电涡流传感器系统，如果希望达到很高精度，也可以要求厂家在现场做校准，但是通常达不到出厂校准的精度水平。
2）参数选择很多厂家都提供多个级别的电涡流位移传感器供客户选择。
常用于选择电涡流传感器的指标包括传感器的精度，该参数也有其他称呼，如线性度、误差等。
指的是传感器的测量值偏离理论真实值的偏差程度。
这个参数直接反应测得准不准。
第二个就是分辨率，这个参数指传感器做出示数变化所需要的小位移变化量，通常分辨率参数值要小于精度。
第三个是测量速度，以德国米铱eddyNCDT3300为例，其测量速度可以达到100kHz, 测量速度直接决定测量是否可以跟得上被测物的变化速度，能否完整反应位移变化的全过程。
对测量速度要求高的场合常见于振动测量。
当然除此以外，还有很多参数可以决定传感器的性能，包括能够承受的压力和温度指标，能够承受的振动和冲击指标等等。
为什么要选择合适的指标呢？因为越高的技术参数一定意味着制造工艺的复杂和难度提升，也必然价格昂贵。
所以各位制定测量要求时，一定不要凭空想象，提一个超高的测量要求。
我见过有的传感器使用单位，动辄要几个微米，甚至纳米级别的测量精度，测量速度还超高，问其真的有必要提这么高的要求吗？回答却往往是不必要，或者要求高余量大。
D60K与FD系列涡流导电仪之比较 (1)
以上指标参数下载自各自产品网站1.从以上比较可以看出D60K,500K和FD101，FD102在工作频率，电导率测量范围，提离补偿，环境范围，显示，功率，主机重量，尺寸等方面基本相同，大同小异。
2.D60K/500K和FD101/FD102的主要差别在以下几点：A．D60K/500K在测量精度方面是精准的而且是科学的，符合国家标准所要求的标注测量精度的规范要求，让人一目了然。
而FD101/FD102所标注的测量精度只是标注某个点的精度。
其它无数点的精度呢？不得而知！有误导消费者的嫌疑。
B．D60K/500K探头直径是Φ8mm（所有国外的涡流导电仪最小探头直径也是Φ8mm）。
按国家标准规定最小测量面积应是探头直径的2倍，也即是Φ16mm。
经实验证明D60K/500K的Φ8mm探头在测最小测量面积为Φ12mm时，还能保证精度要求，也即最小面积可达Φ12mm.FD101/FD102探头直径Φ12.7mm，最小测量面积为Φ12mm。
探头直径Φ8mm，最小测量面积为Φ7mm。
这样的指标首先是不可能做到的，最小测量面积竟然比探头直径小？然道没有边缘损耗？这样的指标，不是发布者不懂技术，就是误导消费者。
C．D60K/500K的工作状态，因为有温度补偿。
连续60分钟工作，不会因为工作时间长，仪器发热及温度的变化而影响测量精度。
而FD101/FD102 5分钟无任何操作系统自动关机，美其名曰：省电模式。
实际上就是温度补偿不过关，当仪器工作几分钟后，仪器发热，产生测量波动不稳定。
是精度没法保证的一种表现。
FD101/FD102有个探头隔热套，其作用就是为了防止手指的温度影响测量的波动，这种治表不治里的东西更说明了FD101/FD102仪器温度补偿不过关的一种表现，手指的温度都能影响测量精度何况天气温度的变化。
业内人士都知道，涡流导电仪温度补偿的重要性，涡流导电仪要是没有温度补偿或温度补偿不过关，这种仪器是没法用的。
主流示波器FFT性能比较
主流示波器FFT性能比较主流示波器的 FFT 性能对比FFT 作为简单的频谱测试工具，已经成为了示波器的标配功能。
EEVBlog 做了一个主流示波器 FFT 功能的比较，选择了几款常见示波器，分别show 了一下各家的性能。
当然评测方法比较主观，主要是靠眼睛看效果。
我们把这部分视频内容总结出来，大家可以借鉴一下。
首先是大合影从左侧起分别是 LeCroy WaveJet Touch 354，固纬 GDS 1104B，Rigol DS1054Z，Keysight 3054T，R&S HMO 1202，另外还有一台Tektronix MDO 3000 这张图里没出镜。
所有示波器都连接到同一台鼎阳 SDG2122X 信号源输出。
设置为FM 调制，载波频率 1MHz，调制频率 5KHz，频率偏移 500Hz。
另外还有一台频谱仪 Rigol 的 DSA815 作为比较。
可以看到 FM 调制信号的频谱如下，以此显示波形作为参考。
Rigol DSA815 频谱分析仪显示的结果这里所有示波器用的都是 8bit 的ADC，理论上 SNR 都在 50dB，FFT 和窗函数又是非常成熟的算法，所以似乎这个结果应该相差不多。
罗德 HMO 1202, 128K点 FFT 结果首先是罗德的 HMO 1202，最高可以进行 128K 点的 FFT 计算。
HMO 有一个很大的好处是可以单独设置FFT 的点数。
FFT 的点数越多频率分辨率越好，但增大点数会加大运算量，相应就会降低速度。
所以调整点数可以让使用者自己选择，很方便。
另外毕竟是专业的射频仪表公司，HMO 是唯一在前面板可以通过旋钮直接调整中心频率和Span 的示波器。
不需要手动输入数值，对使用 FFT 观察频谱是非常方便的设计。
固纬的 GDS 1104B，1M FFT结果固纬的 GDS 1104B 的 FFT 固定在 1M 点，比罗德的最大点数要多很多，但刷新速度几乎跟HMO 1202 一样快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡流导电仪SMP10、Sigma2008系列、FD101、102性能比较
主要性能分析说明
1、仪器的测量精度
涡流导电仪测试电导率标块获得的测量值与标块电导率值之间的差异。
由于涡流导电仪测量值与被测试件是呈非线性函数关系，通常仪器的测量精度应指在测量范围内的误差（相对误差或绝对误差）来表述比较确切，如国外先进SMP10型，Sigmatest2.068型及国内Sigma2008系列、D60K、D500K型涡流导电仪。
而用某一测试值的误差来表述产品的精度是不合理的，因无法说明其它测量值误差多少，如国内FD101、FD102型导电仪。
2、仪器稳定性
涡流导电仪测量值在一定时间间隔内的变化情况。
这项性能指标是涡流导电仪的最重要的指标之一。
由于涡流导电仪探头（传感器）上的线圈受到温度等因素的影响，引起仪器测量值产生漂移，若仪器上电路没有良好的温度补偿，就会造成仪器工作一段时间甚至10分钟、5分钟后测量值产生变化，无法保证测量值的准确性、可靠性。
根据国家标准GB/T12966-2008规定，涡流导电仪的稳定性应在30分钟才符合要求。
目前市场上常用的涡流导电仪如国外的SMP10，Autosigma3000和国内Sigma2008、D60K，7501产品均能在30分钟至60分钟内稳定工作，不会自动关机，无需重新校准，国内也有个别产品因无法长稳定连续工作，选择自动关机工作模式，如FD101、102型导电仪。
3、提离补偿（抑制性）
仪器消除或减少探头与试块间微小间隙影响的能力。
涡流导电仪的提离补偿是一项难度较大的技术，某种方面代表了仪器的先进性。
提离补偿数值越大，说明仪器克服被测试件上非导电覆盖层（如涂层、油漆等）厚度能力越强。
国外先进导电仪如SMP10、Autosigma3000、sigmatest2.068和国内产品sigma2008的提离补偿均能达到0.5mm,而一般产品只能达到0.1mm。
4、关于金属材料温度系数选择
根据金属材料学可知，不同的金属材料电导率值随温度的变化率是不相同的，也就是说温度系数不相同，所以仪器要做到准确的把不同温度下的测量的电导率值补偿（换算）到20℃是的电导率值，仪器必须有不同的材料温度系数选择功能，国外涡流导电仪及国内sigma2008系列导电仪都具备此项功能，而一般产品是不具备的。
