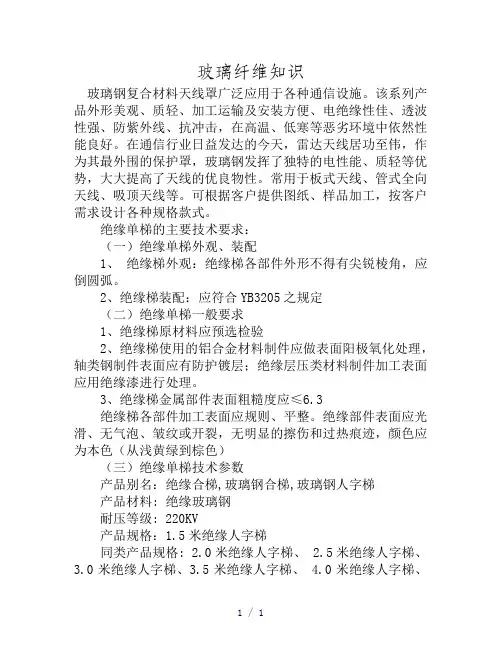

玻璃纤维知识玻璃钢复合材料天线罩广泛应用于各种通信设施。
该系列产品外形美观、质轻、加工运输及安装方便、电绝缘性佳、透波性强、防紫外线、抗冲击，在高温、低寒等恶劣环境中依然性能良好。
在通信行业日益发达的今天，雷达天线居功至伟，作为其最外围的保护罩，玻璃钢发挥了独特的电性能、质轻等优势，大大提高了天线的优良物性。
常用于板式天线、管式全向天线、吸顶天线等。
可根据客户提供图纸、样品加工，按客户需求设计各种规格款式。
绝缘单梯的主要技术要求：（一）绝缘单梯外观、装配1、绝缘梯外观：绝缘梯各部件外形不得有尖锐棱角，应倒圆弧。
2、绝缘梯装配：应符合YB3205之规定（二）绝缘单梯一般要求1、绝缘梯原材料应预选检验2、绝缘梯使用的铝合金材料制件应做表面阳极氧化处理，轴类钢制件表面应有防护镀层；绝缘层压类材料制件加工表面应用绝缘漆进行处理。
3、绝缘梯金属部件表面粗糙度应≤6.3绝缘梯各部件加工表面应规则、平整。
绝缘部件表面应光滑、无气泡、皱纹或开裂，无明显的擦伤和过热痕迹，颜色应为本色（从浅黄绿到棕色）（三）绝缘单梯技术参数产品别名：绝缘合梯,玻璃钢合梯,玻璃钢人字梯产品材料: 绝缘玻璃钢耐压等级: 220KV产品规格：1.5米绝缘人字梯同类产品规格: 2.0米绝缘人字梯、 2.5米绝缘人字梯、3.0米绝缘人字梯、3.5米绝缘人字梯、 4.0米绝缘人字梯、5.0米绝缘人字梯、6.0米绝缘人字梯。
绝缘单梯的主要技术要求：（一）绝缘单梯外观、装配1、绝缘梯外观：绝缘梯各部件外形不得有尖锐棱角，应倒圆弧。
2、绝缘梯装配：应符合YB3205之规定（二）绝缘单梯一般要求1、绝缘梯原材料应预选检验2、绝缘梯使用的铝合金材料制件应做表面阳极氧化处理，轴类钢制件表面应有防护镀层；绝缘层压类材料制件加工表面应用绝缘漆进行处理。
3、绝缘梯金属部件表面粗糙度应≤6.3绝缘梯各部件加工表面应规则、平整。
绝缘部件表面应光滑、无气泡、皱纹或开裂，无明显的擦伤和过热痕迹，颜色应为本色（从浅黄绿到棕色）（三）绝缘单梯技术参数产品别名：绝缘合梯,玻璃钢合梯,玻璃钢人字梯产品材料: 绝缘玻璃钢耐压等级: 220KV产品规格：1.5米绝缘人字梯更多文章 玻璃纤维厂编辑：blxwwk同类产品规格: 2.0米绝缘人字梯、 2.5米绝缘人字梯、3.0米绝缘人字梯、3.5米绝缘人字梯、 4.0米绝缘人字梯、5.0米绝缘人字梯、6.0米绝缘人字梯。
纤维增强复合塑料（FRP）多功能房性能及应用概述
纤维增强复合塑料（FRP）多功能房性能及应用概述常浩;傅丽强【摘要】通过抗风试验、抗震试验、防雪承载试验、保温试验及防弹试验，表明用L-RT M成型方法制得的玻璃钢可以作为多功能房材料，满足其风吹日晒、酸碱侵蚀、移动便捷、安装方便等要求。
更由于其可以具有一定保温防弹功能，拓展了使用领域。
【期刊名称】《中国纤检》【年(卷),期】2016(000)003【总页数】4页(P140-143)【关键词】玻璃钢;防弹;多功能房;L-RTM【作者】常浩;傅丽强【作者单位】北京航天试验技术研究所;北京航天试验技术研究所【正文语种】中文通过抗风试验、抗震试验、防雪承载试验、保温试验及防弹试验，表明用L-RTM 成型方法制得的玻璃钢可以作为多功能房材料，满足其风吹日晒、酸碱侵蚀、移动便捷、安装方便等要求。
更由于其可以具有一定保温防弹功能，拓展了使用领域。
FRP（Fiber Reinforced Plastics），意即纤维增强复合塑料。
FRP 由增强纤维和基体组成，基体常采用树脂。
根据所采用的增强纤维的材料不同，可将 FRP 分为GFRP（玻璃纤维增强塑料）、CFRP（碳纤维增强塑料）、AFRP（芳纶纤维增强塑料）等。
活动房作为一种临时建筑形式有着悠久的历史，它源于民而标准化于军事。
活动房可方便快速地进行组装和拆卸，能够重复使用，使得临时建筑进入到一个标准化设计、系列化开发、规模化生产、配套化供应、可库存、环保节能的定型产品领域。
目前国内的活动板房种类有以下三类：水泥活动房、磷镁活动房和彩钢板活动房。
这三种活动板房在民用领域中正在大量使用。
虽然在军用领域中也在使用，但其安装效率不高以及不具有防弹性能，大大降低了在军用领域使用的意义。
FRP（Fiber Reinforced Plastics），意即纤维增强复合塑料。
FRP 由增强纤维和基体组成，基体常采用树脂。
根据所采用的增强纤维的材料不同，可将 FRP 分为GFRP（玻璃纤维增强塑料）、CFRP（碳纤维增强塑料）、AFRP（芳纶纤维增强塑料）等。
试谈移动通信基站天线美化产品技术规范
移动通信基站天线美化产物技术尺度二OO八年一月目录1、材料选型概述 (1)1.1天线美化外罩材料的选用原那么 (1)1.2天线美化外罩材料的拔取 (1)2、选型产物 (5)2.1杆柱类 (5)2.2仿生类 (6)2.3柱形类 (7)2.4水塔类 (12)2.5板状类 (13)2.6空调室外机类 (14)2.7墙饰类 (15)方柱形 (15)半圆柱形 (16)阳台柜形 (17)排气扇 (17)百叶窗 (18)2.8景不雅塔类 (19)2.9其他类 (19)蘑菇形 (19)假石 (20)指示牌 (20)梯形 (22)长颈鹿 (22)仙人掌 (23)草坪灯 (23)假鸟笼 (24)2.10挂杆类 (24)灯箱 (24)灯具 (25)帽盖类 (25)3产物报价............................................................................. 错误!未定义书签。
1、材料选型概述1.1 天线美化外罩材料的选用原那么天线美化一般采用外罩罩住天线，使天线隐藏在罩子内，天线外罩材料应选用损耗小、反射少的非金属材料。
材料对无线信号的损耗与材料的布局、组成有关，需要进行测试才能确定损耗大小；信号反射通常与介电常数大小有关，介电常数越小，信号反射越少。
材料的拔取原那么：〔1〕具有优越的透波率。
〔2〕介电常数尽量小，一般要求在5以下。
〔3〕材料损耗小，损耗不超过1dB。
〔4〕物理强度高。
〔5〕绝缘性能和阻燃性好。
〔6〕不易老化。
〔7〕适用温度范围广。
〔8〕易于加工、运输，安装便利。
〔9〕材料价格合理。
1.2 天线美化外罩材料的拔取常用非金属材料在10千兆频率下的特性如下表：考虑到各种材料的机械性能和物理性能，常用的非金属材料有玻璃钢、工程塑料PC、普通塑料PP、PE、ABS、PVC等。
这些都具有较好的电气性能和物理性能，一般均可以满足美化天线材料的要求。
高性能动中通天线罩设计、制造及应用
图4天线罩结构示意图
4.2工艺流程图
Ka波段天线罩产品研制步骤示意如下：
研制过的高性能动中通天线罩如下图：
之合公司近年来多次参与了“动中通”通信系统的研制，负责制作高性能动中通天线罩，通过这些研制过程，积累了一定的经验，为用户提供满足使用要求的高性能动中通天线罩，并且已有批量化的产品。在“512”抗震救灾行动中，配备有本公司高性能动中通天线罩的卫星直通车实时将温总理现场指挥抢险救灾、慰问灾民的视频图像传回公安部，确保了国务院抗震救灾指挥部的通信畅通。
±30°内满足技术要求。并且，在Ku波段(14.00～14.50GHz)使用时，透波率比原来的Ku波段天线罩有了显著提高。
6、应用前景
按照设计方案制作的Ka波段舰载天线罩，其电性能不仅在Ka波段满足技术要求，而且在Ku波段插入损耗也降低了。该天线罩结构上安全可靠，现已成功装配于某舰队，为我国发展海洋力量保驾护航。
“动中通”通信系统通常选择Ku波段中12-14.75GHz。本文介绍了高性能动中通天线罩的研制过程，研究了高性能天线罩材料的基本性能，通过计算，得出应用于Ku波段的铺层体系。利用ansys软件，对某次设计的高性能动中通天线罩进行了结构分析，并简单介绍了研制的工艺步骤。
2、材料体系
用于天线罩的复合材料是由增强纤维和树脂基体构成的，两者的电性能好，才能成型出好的透波材料。下表1、3、4中列举了一些用于天线罩的增强纤维、基体树脂以及夹层材料的基本性能[2,3,4]。
0.15
0.29
玻璃钢天线罩生产工艺流程
玻璃钢天线罩生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!玻璃钢天线罩作为一种重要的无线电通讯设备保护装置，在确保通讯设备正常运行、延长使用寿命及保护人员安全等方面发挥着重要作用。
影响天线罩性能的主要工艺因素
廖承恩．微波技术基础．西安：西安电子科技大学出版社，１９９５ 谢处方．电磁场与电磁波．北京：人民教育出版社，１９７９ 周祝林，蒋汉生．“地面雷达天线罩用玻璃纤维增强塑料蜂窝夹层 结构件规范”的试验论证及分析．纤维复合材料，１９９６，１４（２） 周祝林，蒋汉生．纤维增强塑料宽带天线罩性能估算公式分析．玻 璃钢／复合材料，１９９９
圉４
２．２．２同型号板块的均匀性 这类均匀性主要涉及到生产所采用的工艺方
法、模具、工具方面。对于标准化机器生产的产品来 说，不存在这方面的问题，但是在地面雷达天线罩实 际的生产过程中，由于没有统一的标准生产方法，不 同产品可能工艺方法也不相同，同一模具生产的产
万方数据
参考文献
杜耀惟．天性罩电信设计方法．北京：国防工业出版社，１９９３ 哈玻．玻璃钢地面雷达天线罩．哈尔滨：哈尔滨工程大学出版社，
２期
杨鲜锋等：影响天线罩性能的主要工艺因素
３１
ｎ ｎ
０
１
２
３
４
５
６
７８
９ １０
ｄ㈦
萄麟群～瓣禚再两黑～
黧 ｊ－ｊ－Ｊｊｊ｝！＇－：ＩＥ／ ＃－妻；÷－擎｝－Ｉ；！｜；ｌｉｉ．！．篆．ｊ．：．＃ｆ－４；礴－＇－１葺４－丁：≠－ｌ１ｔ釜－｛惑；－＇－ｊ－；Ⅵ４｝－：＃ｊ－；＾ｆ．ｆ毒．巩．蓑．甜！ｊ－；－ ¨ｉ／；ｊ１：Ｉ：；ｉ｝１｝．Ｅ
，、
｛＿＿ ｒ一
一３学Ｇ Ｉ丰… ｝：ｉ …．１￡．；
一＿。＿～
１ 一，●＿‘
１
ｔ ＝＝＝拄 －＝、； 聋 ：℃：Ｅ：：
攀赛球未＿．薅：Ｉ 蒺娄≥≠ 萋兰澎筹 专。ｊ℃：Ｉ 莽 ｊ＼
／… …卜
…一１…‘Ｊ
一ｆ上…．
墨：＝７＝
复合材料在移动通信天线罩的优势和工艺要点
复合材料在移动通信天线罩的优势和工艺要点作者：方雄波来源：《科学导报·学术》2019年第17期摘 ;要：综述了国内外树脂基复合材料在移动通信基站天线罩领域的应用和发展现状，介绍了现代高性能天线罩的介电、力学、环境可靠性等性能要求，不同材料体系的特点，树脂的改性方法和效果。
重点介绍了改性环氧树脂玻璃纤维的性能和青酸脂玻璃纤维的性能。
关键词：天线罩;复合材料;环氧树脂;青酸脂;介电常数;介质损耗引言近年来移动通讯快速发展，作为移动通信基站天线的保护体天线罩的性能要求也日益提高，移动天线罩材料必须具有高频透波性（介电损耗角正切小，介电常数小），室外抗老化性能、耐腐蚀，力学强度高等要求。
以前生产的移动天线罩多采用PVC材料，但该材料透波性能一般，易降解不耐老化，力学性能差，使用寿命较短。
复合材料天线罩通常是玻璃类纤维（E玻璃布、D 玻璃布、S 玻璃布、石英布等）作为增强材料的树脂基（环氧、氰酸酯、不饱和聚酯树脂等）复合材料。
一、移动通信基站天线罩材料体系（一）增强材料，目前移动通信基站天线罩用树脂基复合增强材料主要有玻璃纤维、芳纶纤维、石英纤维、聚乙烯纤维等。
芳纶纤维是高度定向的芳香族聚酰胺纤维的统称，其代表品种为美国杜邦公司生产的Kevlar-49，由于芳纶纤维具有较低的密度、优越的抗冲击性和比刚度高、比强度高等特性，在航空上得到广泛应用，但易吸潮;石英纤维的化学成份是纯度达99.5% 以上的二氧化硅，经熔融制成纤维，其介电常数和介质损耗与上述玻璃纤维相比都是最小的，石英纤维的机械性能取决于制造工艺技术，另外，石英纤维的线膨胀系数较小，而且具有弹性模量随温度增高而增加的罕见特性，但成本高。
聚乙烯纤维是密度最小，介电性能优良的一种增强纤维，由于其表面惰性导致纤维与树脂粘附性差，必须对纤维进行表面处理，同时选择合适的树脂体系。
玻璃纤维是现在基站天线罩最常用的增强材料，其中低介电玻璃纤维（D-glass）的介电性能最好，高强度玻璃纤维（S-glass）力学性能优异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FRP移动通信天线罩的优势和工艺要点
巩恩勇;白海波
【摘要】本文结合企业实际及生产经验,介绍了FRP拉挤移动通信天线罩的优势和生产工艺要点.
【期刊名称】《数字通信世界》
【年(卷),期】2018(000)011
【总页数】2页(P17,79)
【关键词】通信;天线罩;工艺
【作者】巩恩勇;白海波
【作者单位】深圳市华达玻璃钢通信制品有限公司,深圳 518001;东莞东石新材料
开发有限公司,东莞 523808
【正文语种】中文
【中图分类】TN82
1 引言
无线电波的辐射和接收离不开天线，所以，天线是无线电设备的一个重要组成部分。
我公司是专业生产FRP（玻璃钢）通信卫星天线的厂家，后又研制开发了FRP移
动通信天线罩，现有13种规格的模压工艺的通信卫星天线系列、120拉挤工艺的移动通信天线罩产品，为中外知名通信制造设备厂商提供配套。
我公司的产品以优良的性能、上乘的品质，受到通信设备集成商的欢迎，为推动我国的通信事业的进
步和发展作出了贡献。
本文拟简要介绍FRP拉挤移动通信天线罩（以下简称FRP 天线罩）的优势和工艺要点。
2 FRP天线罩的优势
2.1 规模化连续生产
图1显示了FRP天线罩的生产工艺流程。
图1 生产工艺流程
通过图2的拉挤生产线，可以实现自动规模化连续生产。
图2 生产原理图
2.2 良好的机械性能
FRP天线罩的机械性能，远优于目前市场上普遍应用的热塑性材料。
以产品2mm 壁厚的标准样块为例，FRP天线罩的拉伸强度可以到400MPa以上，而热塑性产品只能达到50MPa就发生断裂。
另外，FRP天线罩抗腐蚀、经久耐用，即使在室外悬挂10年，其机械性能仍能达到原来的78%左右（见表1）。
表1 四种壁厚FRP天线罩的若干性能?
2.3 优良的透波性
天线罩的透波性关乎到无线电波辐射和接收的效率，是天线品质的重要指标。
在各类非金属材料天线产品中，FRP天线罩的透波性亦是优良的。
因为材料的壁厚固定后，影响透波性的最主要指标是介电常数，FRP天线罩的介电常数可以达到2.0F/m～4.0F/m。
更有甚者，随着产品的壁厚不同，FRP天线罩的介电常数十分稳定（见表1），这是受到用户欢迎的原因之一。
2.4 符合欧盟ROHS的环保要求
欧盟2006年执行的ROHS指令，限制了国内大部分塑料制品出口欧美，而FRP 天线罩凭着优良的ROHS特性，逐步被出口贸易商所青睐。
2015年，欧美执行ROHS2.0新指令，管控物质由原来六项增加到了十项，但是FRP天线罩仍然满足
新指令要求（见表2）。
表2 ROHS2.0测试数据?
3 FRP天线罩的生产工艺要点
FRP天线罩的生产原材料主要为树脂、玻璃纤维、填料以及适量的稀释剂、防紫外线剂、阻燃剂、阻聚剂、固化剂等。
其中，树脂决定了产品的主要物理性能与化学性能，玻璃纤维则决定了产品的机械力学性能。
填料使用得当，可以改善树脂系统的加工性和固化后制品的性能，包括韧性、抗老化性、耐化学腐蚀性、抗蠕变性等。
由此可见，作为天线罩的关键指标的电性能和透波性，与树脂、玻璃纤维及填料等都有十分密切的关系。
3.1 树脂的选择
树脂的选择主要是看对制品物理与化学性能的要求，满足了性能要求之后，再比较成本。
最常用的拉挤工艺树脂是不饱和树脂与乙烯基树脂。
不饱和树脂分为邻苯树脂与间苯树脂。
邻苯树脂的优势是价格相对便宜，而间苯树脂的性能要好于邻苯树脂，乙烯基树脂的价格高于不饱和树脂，其综合性能也是最优。
有时也用到环氧树脂与酚醛树脂，环氧树脂主要用于与电力有关的产品中，酚醛树脂则主要用于要求高阻燃的场合。
3.2 玻璃纤维的使用
玻璃纤维对产品的力学性能及电性能有直接的影响（见表3）。
产品中玻璃纤维含量的多少，将决定FRP天线罩的机械强度和电性能。
玻纤含量的减少，留下的空间需要填料和树脂来填充，等于是增加了整个体系的粘稠度，不仅极易造成制品剥皮、结疤等工艺缺陷，还能造成模具堵塞、模具拉挤不顺畅，废品率增加。
当然，更为严重的后果是，降低了产品密度和机械强度，减小了产品的透波性能。
表3 几种玻纤的性质参数?
3.3 填料的使用
拉挤工艺中常用的填料种类繁多，影响也颇为复杂，如若选用不当，会严重影响加工性能和制品性能。
3.3.1 填料的特点因素
氢氧化铝的耐电弧性较好，适用于某些电气产品。
当有阻燃要求时，也宜选用；在酸性腐蚀环境中使用时，不宜选择碳酸钙和氢氧化铝；非锻烧高岭土的抗疲劳性较好，适用于在周期应力环境下使用的产品；在无特殊要求时，重质碳酸钙应是最适用的填料。
3.3.2 添加量的因素
添加量方面，要全面综合的考虑，防止顾此失彼。
首先是产品各项性能的要求，其次是对加工过程的影响。
根据不同的要求，找到最佳的平衡点，确定填料的添加量。
比如，以氢氧化铝作为阻燃填料时，量越大，阻燃的效果越好，但量大了又会削弱制品的机械性能。
填料对液体树脂系统的影响是提高粘度，加速或阻滞固化，减少放热。
而能反映粘度的指标是填料的吸油率，吸油率高则粘度大。
换言之，通过填料吸油率的高低，可以调整填料添加量的多少。
此外，填料的比表面积会影响聚合速度，比表面积大，会阻滞固化。
所以，填料的比表面积也是填料选用和添加量的重要参考。
3.3.3 填料选用的一般原则
各种填料对固化后制品机械物理性能的影响大致相当，对阻燃性、电性能的影响略有不同。
对制品的动态力学性能的影响则比较复杂，一般与填料的颗粒大小、粒径分布、颗粒形状、硬度及填充量等都有关系。
因此，对填料的选择应视对制品的最终性能要求而定。
4 结束语
随着5G通信渐行渐近，可以预期，天线等通信设备需求将大幅增加。
为适应用户
需要，我司已经对FRP天线罩技术和工艺作了全面的改进和升级。
新一代的FRP 天线罩有着更强的耐候性和更优越的电性能，将继续在5G通信领域发挥作用。
■。
