Duomax晶硅双玻组件_特性介绍201504
双玻光伏组件介绍
双玻光伏组件介绍About double glazing panel双玻光伏组件，是指由两片玻璃和太阳能电池片组成复合层，电池片之间由导线串、并联汇集到引线端所形成的光伏电池组件。
The utility model relates to a double glass photovoltaic component, which is a composite layer composed of two pieces of glass and a solar battery sheet, wherein, the photovoltaic cells are formed by the connection of the wires in series and in parallel to the lead end of the battery.双玻光伏建筑可以分为BIPV、BAPV两种形式。
BIPV（光伏建筑一体化）是说，光伏组件作为建筑的构件，是建筑的一部分。
它的特点是，除了要满足组件的性能要求以外，还要防火，并满足建筑力学、热舒适、采光、隔音等的一些建筑要求。
BAPV指的是光伏组件作为建筑的一个附件，这一块就相对比较简单，只要满足光伏组件的一些性能要求就可以。
当然，它要跟建筑结合，所以也要做一些防火的测试。
Dual glass photovoltaic architecture can be divided into two forms: BIPV and BAPV. BIPV (photovoltaic building integration) is that photovoltaic components as building components, is part of the building. It is characterized by, in addition to meeting the performance requirements of components, but also fire protection, and meet construction mechanics, thermal comfort, lighting, sound insulation and other architectural requirements. BAPV refers to the PV modules as an annex to the building, this piece is relatively simple, as long as the photovoltaic components meet some of the performance requirements can be. Of course, it should be combined with the building, so it is necessary to do some fire prevention tests.双玻组件可以做成各种颜色。
晶硅和薄膜组件结构
晶硅和薄膜组件结构
晶硅组件是一种太阳能电池组件，由晶硅材料制成。
晶硅材料是一种半导体材料，具有良好的光电转换性能。
晶硅组件的结构包括以下几个部分：
1. 表面玻璃：晶硅组件的顶部覆盖着一层透明的玻璃，用于保护内部的电池芯片。
2. 透明导电膜：在表面玻璃下方，有一层透明导电膜，通常采用氧化锡或氧化铟锡等材料制成，用于收集光电池产生的电流。
3. P-N结：在透明导电膜下方，有一层P-N结，由P型硅和N型硅材料组成。
P型硅材料中的杂质含有三价元素，如硼，使其带正电荷；N型硅材料中的杂质含有五价元素，如磷，使其带负电荷。
P-N结的形成使得晶硅材料具有半导体的特性。
4. 金属电极：在P-N结的两侧，分别连接有金属电极，通常采用铝或银等导电性好的材料制成，用于收集电池产生的电流。
薄膜组件是另一种太阳能电池组件，与晶硅组件相比，薄膜组件的材料更加薄而灵活。
薄膜组件的结构包括以下几个部分：
1. 表面玻璃：薄膜组件的顶部也覆盖着一层透明的玻璃，用于保护内部的薄膜材料。
2. 透明导电膜：在表面玻璃下方，与晶硅组件类似，也有一层透明导电膜，用于收集光电池产生的电流。
3. 薄膜材料：在透明导电膜下方，有一层薄膜材料，通常采用非晶硅、铜铟镓硒（CIGS）或钙钛矿等材料制成。
这些材料具有较高的光电转换效率，同时也具有较高的柔韧性，可以适应不同形状的表面。
4. 金属电极：在薄膜材料的底部，也连接有金属电极，用于收集电池产生的电流。
总体而言，晶硅组件和薄膜组件都是通过光电效应将太阳光转化为电能的装置，它们的结构有些相似，但材料和制备工艺有所不同。
双玻组件介绍 - 20150827 L
传统组件 (Trina PC05A)
前板材料 后板材料 边框 3.2mm钢化玻璃 TPT, KPE or PET 35mm铝边框
双玻组件 （Trina PEG5）
2.5mm钢化玻璃 2.5mm钢化玻璃 无
玻璃
封装材料 功率(Wp) 外形尺寸（mm）
组件重量KG/m2
火焰蔓延测试：使用标准火焰从组件侧面燃烧，以组件火焰蔓延的不同长度及燃烧时间判定其防火等级
燃烧块测试：将不同尺寸的燃烧块放置于组件上燃烧，直到燃尽，以组件能承受不同燃烧块判定其防火等级
Class A Class A Class B
Class C
15
加速老化实验设备及项目举例
加速老化环境箱
Environment Tests
双玻组件良好的耐候性
背板类型 透水率（g/m2day）
CPC CPE KPF TPT KPE 其它
透水性
•
•
玻璃透水率=0，防止EVA老化
产生蜗牛纹、黑线现象的概率更 小
优良的=0.92~2.0；
差的=2.0~4.0
玻璃
0
8
双玻组件良好的耐候性
散热性 • • 玻璃拥有更高的导热系数 虽然厚度比背板厚，但整体热 阻仍然略低
• 10年产品保证
为 地面电站，民用及商业屋顶市场, 提供高可靠长寿命组件产品
Confidential - Proprietary Information of Changzhou Trina Solar Energy Co., Ltd.
25
CHINA
JAPAN KOREA U.S.A. SWITZERLAND GERMANY ITALY SPAIN
双玻璃光伏组件的介绍
1、双玻璃光伏组件的性能介绍1.1 双玻璃光伏组件定义由两片玻璃，中间复合太阳能电池片组成复合层，电池片之间由导线串、并联汇集引线端的整体构件，称为：双玻璃光伏组件Double-glazed solar pv module。
1.2 双玻璃光伏组件组成双玻璃光伏组件的①两片玻璃必须是钢化安全玻璃；②向光的一面玻璃必须是超白玻璃③电池片包括：单晶硅、多晶硅、非晶硅其中的任意一种；④复合层必须是聚乙烯醇缩丁醛树脂（PVB）复合层（国家建筑玻璃安全规范要求），例如图一。
图一、双玻璃光伏组件图二、普通光伏组件图三、双玻璃光伏组件¾普通光伏组件的组成：上盖板为3.2mm的超白玻璃，中间用EV A胶片封装，背板材料一般为TPE、TPT复合膜（Tedlar-PET-Tedar复合材料）；此种组件必须加边框，通常用铝合金、不锈钢、橡胶、塑料等，以增加组件的强度及密封性。
1.3 采用PVB膜制作的双玻璃光伏组件的特点PVB膜具有如下的技术参数：密度：1.071g/m3抗张强度：>22N/㎡紫外截断：375nm可见光传导：90%双玻璃光伏组件的PVB夹层膜是由聚乙烯醇缩丁醛树脂，经增塑剂DHA塑化挤压而成型的一种高分子材料。
对玻璃具有良好的粘结性，具有透明、耐热、耐寒、耐湿、抗紫外线、机械强度高等特性。
PVB夹层膜已经广泛应用在建筑夹层玻璃，其在受到外来撞击时，由于弹性中间层有吸收冲击的作用，可阻止冲击物穿透，即使玻璃破损，也只产生类似蜘蛛网状的细碎裂纹，其碎片牢固地粘附在中间层上，不会脱落四散伤人。
PVB 膜制成的组件也能满足GB 9962-1999、ENISO12543第1-6部分.夹胶玻璃.安全夹胶、EN356抗人工击打试验与分级。
光伏幕墙与建筑结合，作为建筑体外围护的一部分，除了能起到关键的发电目的之外，还要满足建筑用安全玻璃的要求。
从材料的优选角度，PVB夹层膜更优。
1.4 双玻璃光伏组件独具特色¾可以直接作为建材产品，无需重复建设，节省费用；¾组件的形状多样，规格尺寸多样，其中的电池片排列组合形式多样，满足设计师根据不同建筑风格设计不同光伏组件；¾电池片排列的距离不同可以满足不同采光需要。
光伏小知识——关于双玻光伏组件
最近国内一些主流厂家纷纷推出了双玻组件，双玻组件如同坐了火箭一般，热度高涨，一下子就火了起来，那么它究竟是什么产品呢？双玻光伏组件顾名思义就是指由两片玻璃和太阳能电池片组成复合层，电池片之间由导线串、并联汇集到引线端所形成的光伏电池组件（Double-glazed Solar PVmodule）。
早期的双玻组件由于使用前后标准的光伏玻璃，所以重量大，搬运不方便。
同时由于无法解决由于电池片间漏光导致的功率损失，所以一直没有形成大规模的量产。
2013年以来，随着国内外前期投资的光伏电站的陆续并网发电并运行一段时间后，国内外电站的质量问题大规模出现。
许多电站爆发出了蜗牛纹、PID衰减等的品质问题。
该问题引发了国内外对电站品质的高度关注。
由于有机材料的寿命短、耐候性差，光伏组件中的EVA胶膜和背板的质量开始被高度关注。
一些国内电站由于使用了劣质的EVA胶膜导致70%的组件发生大规模的蜗牛纹问题，还有的电站在运行一年左右就发现了高达60%的衰减。
这些问题除了野蛮施工外，往往和水汽穿透背板导致劣质EVA树脂快速降解有密切的关系。
EVA树脂遇水即开始分解，其分解产物含醋酸，醋酸腐蚀光伏电池上的银栅线、汇流带等，使组件的发电效率逐年下降。
一些近水的光伏发电项目，比如鱼光互补、滩涂电站、农业温室以及早晚露水大的地区的光伏项目很快就成了高危项目。
由于目前电站持有方按度电计算投资回报率，所以组件的长期可靠性、耐后性成为光伏组件厂首先需要考虑的。
双玻组件的优势为高品质光伏电站提供了最好的解决方案。
1）具有生命周期更高的发电量，比普通组件高出21%。
2）普通组件质保是25年，双玻组件是30年。
3）传统组件的衰减大约在0.7%左右，双玻组件是0.5%。
4）玻璃的透水率几乎为零，不需要考虑水汽进入组件诱发EVA胶膜水解的问题。
传统晶体硅太阳能组件的背板有一定的透水率，透过背板的水汽使劣质的EVA树脂很快分解析出醋酸，而导致组件内部发生电化学腐蚀，增加了出现PID衰减和蜗牛纹发生的概率。

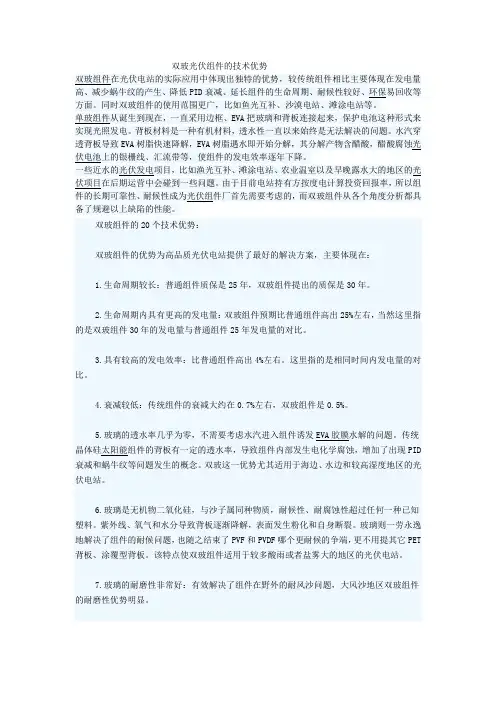

双玻光伏组件的技术优势
双玻光伏组件的技术优势双玻组件在光伏电站的实际应用中体现出独特的优势，较传统组件相比主要体现在发电量高、减少蜗牛纹的产生、降低PID衰减、延长组件的生命周期、耐候性较好、环保易回收等方面。
同时双玻组件的使用范围更广，比如鱼光互补、沙漠电站、滩涂电站等。
单玻组件从诞生到现在，一直采用边框、EVA把玻璃和背板连接起来，保护电池这种形式来实现光照发电。
背板材料是一种有机材料，透水性一直以来始终是无法解决的问题。
水汽穿透背板导致EVA树脂快速降解，EVA树脂遇水即开始分解，其分解产物含醋酸，醋酸腐蚀光伏电池上的银栅线、汇流带等，使组件的发电效率逐年下降。
一些近水的光伏发电项目，比如渔光互补、滩涂电站、农业温室以及早晚露水大的地区的光伏项目在后期运营中会碰到一些问题。
由于目前电站持有方按度电计算投资回报率，所以组件的长期可靠性、耐候性成为光伏组件厂首先需要考虑的，而双玻组件从各个角度分析都具备了规避以上缺陷的性能。
双玻组件的20个技术优势：双玻组件的优势为高品质光伏电站提供了最好的解决方案，主要体现在：1.生命周期较长：普通组件质保是25年，双玻组件提出的质保是30年。
2.生命周期内具有更高的发电量：双玻组件预期比普通组件高出25%左右，当然这里指的是双玻组件30年的发电量与普通组件25年发电量的对比。
3.具有较高的发电效率：比普通组件高出4%左右。
这里指的是相同时间内发电量的对比。
4.衰减较低：传统组件的衰减大约在0.7%左右，双玻组件是0.5%。
5.玻璃的透水率几乎为零，不需要考虑水汽进入组件诱发EVA胶膜水解的问题。
传统晶体硅太阳能组件的背板有一定的透水率，导致组件内部发生电化学腐蚀，增加了出现PID 衰减和蜗牛纹等问题发生的概念。
双玻这一优势尤其适用于海边、水边和较高湿度地区的光伏电站。
6.玻璃是无机物二氧化硅，与沙子属同种物质，耐候性、耐腐蚀性超过任何一种已知塑料。
紫外线、氧气和水分导致背板逐渐降解，表面发生粉化和自身断裂。
双玻组件：大型光伏电站的痛点
双玻组件：大型光伏电站的痛点OFweek太阳能光伏网讯：从环保需求到经济转型、社会民生，作为中国制造业新兴产业的光伏发电正向大咖角色转型。
投资者的关注目光也更加理性地聚焦于产品25年甚至更长生命周期的价值最大化。
其中，占据光伏投资成本55%~60%的光伏组件的品质便是重中之重。
作为行业最大的光伏组件供应商，天合光能一直致力于组件的研发，希望产品能够适用于不同的电站类型，为项目业主带去更多的收益。
目前，天合光能将焦点集于更适用未来市场的双玻组件。
“自2007年天合光能申报江苏科技项目立项以来，经过7年的研发、试制、试用、TUV&CE试验，终于在2014年正式开始将适用于多种严酷环境的双玻组件推向市场。
”天合光能中国区组件市场总监曾义介绍。
截至目前，天合光能双玻组件已在国内获得超过300MW 的订单，包括国内最大的单体地面双玻组件项目——西双版纳51MW 茶园光伏项目，以及海南昌江县20MW农业大棚项目、信义50MW 双玻地面电站、南阳天益7.6MW双玻组件项目等。
国内最大单体地面双玻组件西双版纳项目应用天合DUOMAX双玻组件双玻组件，顾名思义，有了与传统组件不同的双面玻璃，无背板、无边框总体呈三明治结构。
“用玻璃代替传统的组件背板，玻璃为无机材料，长期户外不降解耐磨损，抗腐蚀性大大增强，且璃玻璃透水率几乎为零，从根本上杜绝PID现象产生，防止EVA老化，产生蜗牛纹现象的概率也更小。
”更为关键的是，双玻组件的防火等级由普通晶硅组件的C级升级到A级，这正是源于组件两面均为玻璃不可燃物，使其更适合用于居民住宅、化工厂等需要避免火灾隐患的地区。
此外，双玻组件的三明治结构可以保证在生产、运输、安装过程中的组件弯曲形变不会造成新的电池片隐裂，组件抗弯曲抗隐裂性能大大优于传统组件和薄膜组件。
纵观国内光伏电站项目现状，随着近几年不断强调工期与成本控制因素，电站质量还有待时间检验。
“部分多晶硅电池组件2-3年功率衰减3.8%-7.0%，非晶硅3年功率衰减达20%。
晶硅光伏组件产品说明
晶硅光伏组件产品说明全文共四篇示例，供读者参考第一篇示例：晶硅光伏组件，是一种利用太阳能转换为电能的设备，也是目前主流的光伏产品。
晶硅是指硅原子以晶体结构排列形成的材料，具有良好的电导性和光电转换效率，因此被广泛应用于光伏行业。
晶硅光伏组件是将多块晶硅电池片按照一定规格串联、并联组合而成的模块，具有高效率、高稳定性、长寿命等优点。
晶硅光伏组件是目前市场上应用最广泛的光伏产品之一，主要有单晶硅和多晶硅两种类型。
单晶硅组件是使用单晶硅材料制成的，具有较高的转换效率和稳定性；而多晶硅组件则采用多晶硅材料制成，成本较低但转换效率略低。
不论是单晶硅还是多晶硅组件，都具有较高的光电转换效率，可将阳光直接转化为电能，是一种清洁、可再生的能源产品。
晶硅光伏组件的主要特点包括：高效率、高可靠性、长寿命、环保等。
晶硅光伏组件具有较高的光电转换效率，能够将阳光转化为电能的能力较强，可以提供稳定的电力输出。
晶硅光伏组件的可靠性较高，能够在各种恶劣环境下正常运行，具有良好的抗压、抗震、耐高温等性能。
晶硅光伏组件的寿命较长，通常可以使用25年以上，同时也不会产生污染和排放，是一种环保的能源产品。
晶硅光伏组件的应用范围非常广泛，主要包括：户用光伏系统、商业光伏系统、工业光伏系统等。
在家庭中，可以通过安装晶硅光伏组件，将阳光转化为电能供家用电器使用，可以实现自给自足的电力供应。
在商业和工业领域，晶硅光伏组件也被广泛应用于建筑一体化光伏系统、光伏发电站等项目，为企业和工厂提供清洁、稳定的电力支持。
在选择晶硅光伏组件时，需要考虑多方面的因素，包括：转换效率、安装方式、品牌信誉、售后服务等。
要选择具有较高转换效率的产品，可以根据产品的光电转换效率和温度系数等参数进行选择。
要合理选择适合自己的安装方式，有屋顶安装、立柱安装、地面安装等多种方式可供选择。
要选择具有良好品牌信誉和售后服务的厂家，确保产品的质量和售后服务。
第二篇示例：晶硅光伏组件是一种利用晶体硅材料制造的光伏产品，通过将阳光直接转换成电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年4月
Duomax-双玻组件
适用于各种严苛环境，高可靠性、高发电量的新型组件
–产品说明
– 特性介绍 – 高发电量分析
新一代组件——DuoMax
更多收益
• 全寿命周期更高发电量 • 更低年功率衰减 • 延长到30年的线性功率保证 • 维护成本更低
新一代组件 双玻 DuoMax
传统背板组件解决方案
双玻背板组件解决方案
• EVA和电池防止钠离子迁徙 • 无边框设计不会产生负偏压，
• 采用高可靠低透水率的材料
无需接地
• 有效降低PID影响
• 玻璃替代背板透水率几乎为零
• 从根本上杜绝PID现象产生
双玻组件从根本上解决了组件的PID问题
13
实际应用中可能存在的风险
P I D 电势诱导功率衰减2.00% 1.50%
Degradation in Pmax after PID 85°C/85% R.H./192h 1500V
+1000V
-1000V
1.00%
0.50%
0.00% Module 1 Module 2 Module 3 Module 4
15
PID测试
EL Pic: PC05 EL changed obviously after PID 600h
更环保
• 更低碳排放 • 更环保回收方式
更可靠
• 超强抗PID • 良好的耐候性 • 优良的载荷和抗EL性能 • 最高防火等级Class A
3
2013年十大热门新品排名第二，行业认可
PV-Tech网站2013年最受欢迎新品发布前十位。 天合光能的双玻组件排名第二：
1. 梅耶博格推出细铜导线，可提高5%太阳能电池输出功率(英文)
3.2mm钢化玻璃 TPT, KPE or PET
35mm铝边框 EVA
250~265
1650*992*35
组件重量KG/m2
11.4
双玻组件 （Trina PEG5）
2.5mm钢化玻璃 2.5mm钢化玻璃
无 EVA 250~265
1658*992*6 14.3
11.9（2+2mm）
玻璃 背板 玻璃
双玻组件适用于各种应用环境
Product
PEG5
PEG14
PEG5(C)
PEG40
Application
农业光伏
渔光互补
商业屋顶
地面电站
居民屋顶
全套TUV，UL证书（TUV1500V/UL1000V）
全球首家
采用2.5+2.5mm双玻组件获 得TUV，UL等全套认证
亚太No.1
UL Class A
UL2703
全球首家 1500V PID
UL1703
IEC61215
TUV Class A
85°85%RH 1500V PID 192h 沙尘测试
Salt mist
10
Ammonia test
Duomax-双玻组件
适用于各种严苛环境，高可靠性、高发电量的新型组件
– 产品说明
–特性介绍
– 高发电量分析
2. 天合推出耐用双玻无框组件
3. 阿特斯太阳能推出高效AC组件，可缩短投资回报期(英文) 4. SoLayTec旗下InPassion ALD系统可在批量生产中实现超级氧化铝沉积 5. Enecsys二代微逆变器最大输出功率提高33%
报道文章请见下面链接： /editors_blog/top_10_pv_tech_product_reviews_of_2013?utm_source=newsle tter&utm_medium=email&utm_campaign=mailshot-2014-01-20
Potential Induced Degradation
PID说明
14
PID测试
TUV测试： 条件：1500V 85% RH/85℃ 192h，衰减小于2% ----行业首家通过1500VPID测试
天合实验室测试： 选用同批次的2pcs双玻组件，采用非抗PID材料 1248h衰减小于1.2%
背板开裂，裂缝
黑线
PID
黄变焊带
6
30年Warranty带来的价值
More 20.6% Power VS 传统组件
100% 90% 80%
Trina Solar’s new linear performance warranty
-0.7%/year
-0.5%/year
双玻组件 常规组件
More 20.6%Power
0 70%
5
10
15
Trina's Dual Glass Linear Warranty
20
25
30
Competitor's Linear
7
Duomax-双玻组件
适用于各种严苛环境，高可靠性、高发电量的新型组件
前板材料 后板材料
边框 封装材料 功率(Wp) 外形尺寸（mm）
传统组件 (Trina PC05A)
边框
例如22片组件成为一组串
玻璃 背板
12
双玻组件的超强抗PID性
什么是PID
传统边框组件应用在大中型光伏 电站发电时，逆变器没有做接地 保护，导致组件产生负偏压，特 别是在潮湿环境下，组件又可能 形成漏电通路，使玻璃种的钠离 子迁徙而影响组件输出功率，造 成大面积功率损失
产生PID的关键因素
• 湿度/水汽 • 温度 • 材料电阻率
传统组件存在的潜在痛点
1. PID：双玻组件由于其特殊的安装结构和无金属边框免接地的特点，因此可以阻止 2. 蜗牛纹： 双玻组件由于没有水汽透过背板渗入，而且隐裂比普通组件少, 所以不会产生黑线 3. 脱层：双玻组件由于没有水汽渗入，所以不会脱层 4. 背板老化： 背板属于塑料材料，防酸防腐蚀性能不如玻璃，长期暴露在空气中会黄变、开 裂、降解和粉化
双玻组件的超强抗PID性
什么是PID
传统边框组件应用在大中型光伏 电站发电时，逆变器没有做负极 接地，导致边框与组件内部带电 体产生负偏压，特别是在潮湿高 温环境下，形成漏电通路，使玻 璃中的钠离子迁徙而影响电池性 能，造成大面积功率损失
产生PID的关键因素
• 湿度/水汽 • 温度 • 材料电阻率
PID
隐裂、蜗牛纹
脱层
背板开裂，裂缝，黄变
5
需要高可靠性组件来规避不同应用环境下的潜在风险
影响组件功率衰减的内部因素：
前期光衰减与电池相关 1年后衰减受封装材料、工艺影响大
− EVA黄变----透过率降低 − 电极、焊带腐蚀---电阻增大 − 长期热斑造成电池衰减不一致---失配 − 水汽进入引起脱层---界面反射率大
