爱普生打印机拆解
图解EPSON R310打印头拆解与清洗
EPSON R310打印头拆解与清洗打印机型号：
喷嘴检查：深蓝色短线，影响打印效果
准备工具：十字小改锥、五毫升针管、注射用胶管、棉签、酒精取出墨盒，拆卸墨盒卡槽片，用改锥按压红圈内卡槽即能卸出
卸出的墨盒卡槽片：卸下红圈内两个螺丝：
取出打印头，白色条状部分为排线插槽，及后面的电路板不能沾酒精
用酒精浸泡十小时后，针管套上2厘米胶管，一头插入墨盒进墨桩抽墨，六个依次进行，再注入酒精，可反复进行
卸开红圈处螺丝，卸下压线片卸下的压线片
拉长排线
插入打印头
再依次安装上去。

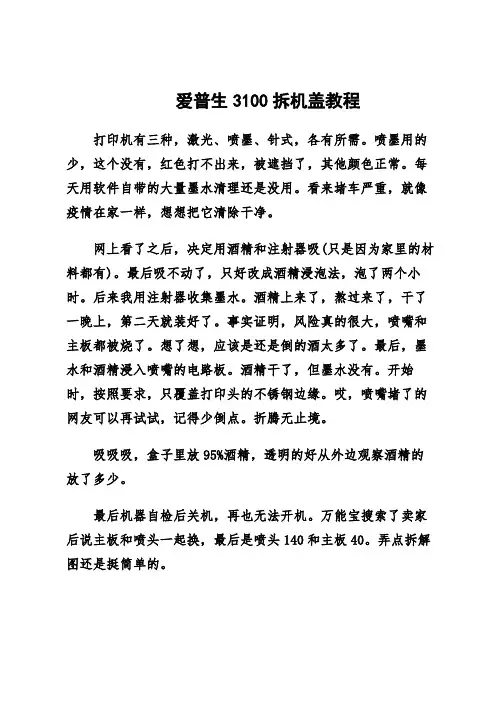

爱普生3100拆机盖教程
爱普生3100拆机盖教程打印机有三种，激光、喷墨、针式，各有所需。
喷墨用的少，这个没有，红色打不出来，被遮挡了，其他颜色正常。
每天用软件自带的大量墨水清理还是没用。
看来堵车严重，就像疫情在家一样，想想把它清除干净。
网上看了之后，决定用酒精和注射器吸(只是因为家里的材料都有)。
最后吸不动了，只好改成酒精浸泡法，泡了两个小时。
后来我用注射器收集墨水。
酒精上来了，熬过来了，干了一晚上，第二天就装好了。
事实证明，风险真的很大，喷嘴和主板都被烧了。
想了想，应该是还是倒的酒太多了。
最后，墨水和酒精浸入喷嘴的电路板。
酒精干了，但墨水没有。
开始时，按照要求，只覆盖打印头的不锈钢边缘。
哎，喷嘴堵了的网友可以再试试，记得少倒点。
折腾无止境。
吸吸吸，盒子里放95%酒精，透明的好从外边观察酒精的放了多少。
最后机器自检后关机，再也无法开机。
万能宝搜索了卖家后说主板和喷头一起换，最后是喷头140和主板40。
弄点拆解图还是挺简单的。
在这里，请注意圈里的主板。
当它被替换时，它应该被保持原样。
拆喷头稍微难些，第一步。
第二步，拉到连供的保护罩第三步:拆开墨盒，用螺丝刀压圈，全部取下。
第四步:用镊子压圆，另一面也一样。
按压时，用另一只手在里面轻轻提起这一小块，轻松取下来。
拿下后的样子。
第五步:数据线的保护套，这里研究了两分钟，去掉了。
用平头螺丝刀在圆圈处按箭头方向撬动，然后轻松取下。
第六步:拆下喷嘴仓的三颗螺丝，将喷嘴连接到侧面的数据线上，轻轻提起。
出库后拨数据线。
这个喷头是马家买的。
中间的出墨口不要碰，也不要用纸巾擦。
搞完，手比较惨，也难洗干净。
最后按照原来的方式安装，开机用软件清洗两遍，最后正常打印。
爱普生L353喷墨打印机搓纸轮拆卸图解加文字说明==

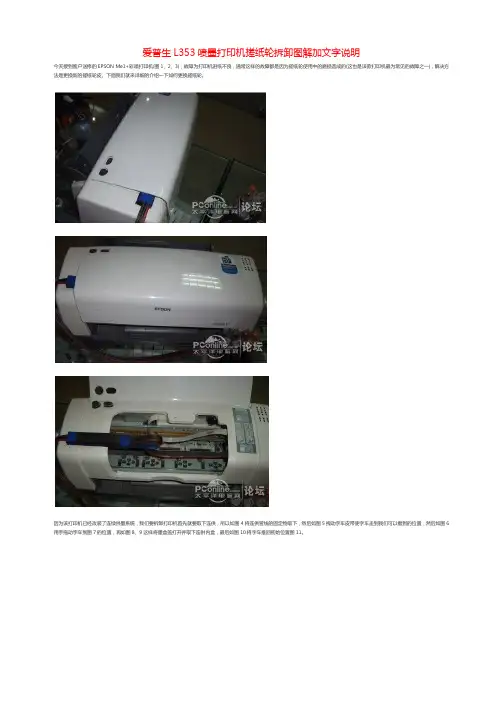

爱普生L353喷墨打印机搓纸轮拆卸图解加文字说明
今天接到客户送修的EPSON Me1+彩喷打印机(图1、2、3)，故障为打印机进纸不良，通常这样的故障都是因为搓纸轮使用中的磨损造成的(这也是该款打印机最为常见的故障之一)，解决方法是更换新的搓纸轮皮。
下面我们就来详细的介绍一下如何更换搓纸轮。
因为该打印机已经改装了连续供墨系统，我们要拆卸打印机首先就要取下连供，所以如图4将连供管线的固定物取下，然后如图5拽动字车皮带使字车走到我们可以看到的位置，然后如图6用手拖动字车到图7的位置，再如图8、9这样将墨盒盖打开并取下连供内盒，最后如图10将字车推回初始位置图11。
EPSON830U拆解手册
纵观830U的外壳，只能在其右后部看到一处螺丝，在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该迹象提醒了我们一定要仔细观察各部件之间的关联。如果你将这一原则认真的牢记于心，那么不仅手中的830U在恢复时会完好如初，我们也能切身体会到拆解的心得。
16张附图
分析：进纸辊上面的灰色胶辊会因时间、温度、灰尘或打印纸质量等等因素降低磨擦力，从而影响送纸效果。光敏感应器的安放位置并不容易积累灰尘，需要清洁时只需要用棉签蘸一蘸即可。墨车的复位感应杆会表现出一个比较大的问题：墨车撞车，我会在第9部骤作出详细分析的。
4、主板。首先要将其护罩取下，它由四处螺丝固定，拧下即可。而板上的散热片由于两个螺丝拧的比较紧，需要用钳子辅助，取下后便可以看到主板上共连接有6个数据／电源接口（图8），其分CN12，墨车电机控制；CN2，电源；CN1，前置USB接线。有的插接口。
我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。拆解前830U的透明护盖并不需要摘下，我将会在一些重要步骤的结尾进行分析小结或者可能的故障分析。
拆解步骤
1、外壳。外壳是通过7处卡扣与底座固定的。机体后部可以观察到3处，另外4处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照（图2）的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。为了防止刮伤，建议按照（图3）所示的方法开启后部的3个卡扣。至此，外壳便可顺利取下。
小结：由于售后条例规定了发现拆机现象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。
爱普生R230换搓纸轮及拆机图解
教你怎么解决210进纸取下按键板，按键板的暗卡在红圈位置下，可以用手稍扳起面板后用手指伸入按开。
按键板已取下。
将红圈内的白色墨车锁顶入。
此时字车可以自由移动。
接下来可以拆2个侧盖，侧盖的后、底卡你可以看到，俺就不说了，在机器内部侧盖上部有2个卡，左右两侧盖卡的位置对称，你可以借助手电和小镜子看到，现在给你看的是拆下后的侧盖上的2个暗卡位置。
2个侧盖已经拆下。
上盖在前面内部有个螺丝，把他卸下。
用小螺丝刀顶开进纸托板的卡，取下进纸托板。
进纸托板已经取下。
现在你可以取下上盖，前面2个卡，后面3个卡，很容易就看到了！将靠纸挡移到中间位置。
上外壳的后面3个卡。
外壳已经拆掉的赤膊机器本版是拆进纸架的5个螺丝，从后面看，左边3个，右边2个，看仔细了，少拆一个就拿不下进纸架，卡电线的2个螺丝应该很好弄的，松开一点就可拿掉电线，我就不上图了。
5个螺丝卸掉后，就可以拿下进纸架，如果进纸架被搓纸轮组件卡住而不太好拿时，可以转动这个齿轮使凸轮转个位，这时就可以拿下进纸架了。
进纸架已经拆掉，现在可以拆这个搓纸轮组件的外罩了，可以先用小螺丝刀拨开其下部左右两边的卡就能拿出这个罩。
搓纸轮罩已经拿下，安装时可以不要装这个罩，以后搓纸轮胶皮上纸灰较多而影响进纸效果时，可以比较方便地进行湿擦。
胶皮只建议用清水湿擦，不要使用酒精类溶剂，以免提前老化。
注意看这个压簧的正确位置，就是应该在轮缘的右边，很多朋友在安装时会装到左边去了，那时搓纸轮在初始位就不能很好定位，进纸后搓纸轮不能转到空位，有机器被卡，呜呜叫的感觉。
如果你的手法比较熟练，你可以把这个压簧移到轮缘左边（这也是安装后的错误位置），然后从挫纸轮轴右侧下手，拨开右侧的卡轴再小心翼翼地取下这根挫纸轮轴，小心离合器上的小拉簧，别弄掉了。
搓纸轮轴已经取下。
如果你的手法还不够熟练，直接取下搓纸轮轴有困难，你可以拆下整个挫纸轮组件，这里有个螺丝。
这是另一个螺丝，再从前面看，有2个卡，按进卡就可以向上取下整个搓纸轮组件，小心头缆等线。
爱普生r210搓纸轮拆卸
2 销子
C.B.S 3x6 (6-8kgf/cm) PE 传感器
主板
CN9 CN5
拆卸固定杆组件之前必须先拆掉的部分或组件
送纸支架 / 外壳 （左 / 右）/ 下壳 /ASF 组件
拆卸流程 固定杆组件
1. 从主板卸掉下列连接器电缆：
CN5 CN7 CN8 CN9 CN15
: 字车电机电缆 : FFC 接头 : FFC 接头 : PE 传感器连接器电缆 : CSIC/CR 编码器 /PW 传感器 FFC
因为 PE 传感器控制杆接触上部导纸器，所以当卸掉它们的时候 要小心，不要损坏 PE 传感器控制杆和上部导纸器。
EPSON Stylus Photo R200/R210
外观
打印纸滑块
销子
销子
销子 销子
不要用手触摸 LD 辊
Revision A
当重新安装 LD 辊时， 确保LD辊轴上的 ( 标记)指示的方向和LD辊里面 (
电话：１３８６９６８０４７９ 当重新安装“ASF单元”时 把压簧 2.51 安装到跳头上，然后检查跳头移动是否平 滑。 ＱＱ：７５１４１２３０ 按照图中给出的顺序和扭矩扭紧螺丝。 确保 ASF 单元和主支架之间没有缝隙。 当替换 ASF 单元时在规定的加油点上加上适量的润滑油。（参考
当重新安装 ASF 单元时 确保拉簧 0.45 固定在 ASF 支架和辊减速组件的吊钩上。 确保扭簧 , 6.45 正确地安装在回车控制杆和 ASF 支架上。
扭簧 , 6.45
图 2- 7. 拆卸 “扭簧 , 6.45”
确保回车控制杆和减速辊组件移动平滑。 不要触摸跳头的软木塞。
字车锁住杆
图 2- 2. 支架 / 壳 （左 / 右）/ 堆放器的拆卸
爱普生1390打印机拆机图文解说
爱普生1390打印机拆机图文解说工具准备好后打印机在开机移出墨车后将电源线拔出，使墨车在没通电源的情况下可以来回滑动。
1、用螺丝刀取出打印机外壳背部5颗螺丝。
2、取出打印机背部外壳中间USB处的卡扣。
3、撬开打印机两端外壳连接处后取下背部外壳。
4、撬开打印机两端外壳下部四处卡扣后将外壳取下。
5、取下打印机正面面板左右两处的两颗螺丝。
（2颗螺丝）
6、将面板向下翻开后用改刀取出隐藏在面板后的两颗螺丝。
（2颗螺丝）
7、翻开打印机上盖，在走纸板上部取出两颗螺丝。
（2颗螺丝）
8、在打印机右面废墨管处拔出电源连接条
9、拔出电源连接条后取出固定外壳的螺丝。
（1颗螺丝）
10、取下左右两面外壳卡扣处的两颗螺丝。
（2颗螺丝）
12、取下左右两端固定外壳的两颗螺丝。
（2颗螺丝）
13、扳开外壳两端卡扣后向上提打印机外壳，先取出外壳面板后再把打印机外壳与打印机脱离。
14、外壳与打印机脱离后取出打印机左右两端各3颗螺丝。
（6颗螺丝）
15、如果按照以上操作，那么现在所拆卸下来的螺丝总共22颗。
16、把打印机机架向上提，把机架与废墨仓脱离。
爱普生C110拆机
拆解!!分析爱普生商用喷墨机设计理念--爱普生Stylus C110自从商用喷墨概念被惠普提出以来，摆在用户面前彩色激光机成本过高的问题似乎一下得到了解决，虽然商用喷墨还没有达到能够主宰市场的程度，但是其成本、性能、配置上的差异已经大大的缩短了激光机和喷墨机之间的差距。
但问题随之而来，在绝大多数彩色喷墨打印机的设计理念中，都比较忽视月打印负荷的概念，从商用喷墨概念发展并不断完善形成产品线之后，月打印负荷也成为一个比较重要的因素。
和打印速度这些明确的客观指标不同，月打印负荷的影响因素众多，包括打印机的结构设计、用料材质，甚至用户的操作过程都会对这个性能产生影响。
在打印机出场的时候，每个厂商都会对产品进行长时间连续的打印作业，以测试打印机的稳定性和负荷能力。
在惠普推出商用喷墨概念并将之发展成为一条完整的产品线以来，佳能和爱普生都在商用喷墨上下了一番功夫。
佳能的喷墨打印机本就以打印速度见长，配合不错的文本输出能力，iP4300、iP4500和iP5300都成为符合商用喷墨性能要素的具有自动双面打印单元的机型。
爱普生则是在2007年底发布了一款真正意义上的商用喷墨打印机C110，并且配置有三年保修和一年保修两个版本，这种情形我们只在其激光产品线中见到过，比如6200，在官方网站里面还标注了商用喷墨的产品线。
C110发布之后，爱普生给予了前所未有的宣传力度，我从来没有见过爱普生对一款彩色喷墨机型如此重视，因此，C110从它发布开始就成为用户关注的焦点。
然而，C110成为用户关注焦点的同时，也成为2007一年之中争议最大的机型之一，为什么会有这种状况？评测中心此次拆解C110，从内部结构探寻商用喷墨打印机的结构奥秘和爱普生对于商用喷墨的设计理念。
打开机身的上仓盖，可以看到机身内部结构设计的相当紧凑，除去在中部的一些镂空之外，墨车更多的时间会被盖板阻挡，盖板和墨车之间的空隙相当微小，这是典型的反连供设计，连供针管基本没有空间可以注入墨盒之中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爱普生喷墨式打印机的拆解
拆解爱普生喷墨式两台，以型号为P330A打印机为例。
1.拆解物体a： Epson STYLUS PHOTO820
型号：P330A 产地：菲律宾质量：日期：
图1拆解爱普生喷墨式打印机实物图
2.拆解步骤：
拆除外壳
a.工作内容：将拆解实物置于操作台上，撬开前盖及托纸盘，去除外部螺丝，撬开外壳卡槽。
b.工具设备：螺丝刀、老虎钳等。
c.主要拆解产物:前盖、托纸盘、外壳。
d.相关要求：撬开外壳时要防止有飞溅。
图2撬开前实物图图3撬开后实物图
图4拆除两个螺丝
图5撬开卡槽
图6撬开卡槽后拆除组图
拆除墨盒
a.工作内容：打开墨盒固定槽，取出墨盒。
b.工具设备：墨盒专门收集容器。
c.主要拆解产物：墨盒。
d.相关要求：废旧墨盒中一般残存10%-40%的墨水，必须将墨盒收集到专门收集容器中。
拆除底座
a.工作内容：打开四个螺丝，拆除底座。
b.工具设备：螺丝刀、老虎钳等。
c.主要拆解产物：塑料底座壳。
d.相关要求：收集拆解的螺丝。
图7拆除底座组图
拆除各种小部件
a.工作内容：取出海绵垫、拆除电源、拆除固定铁片、撬开弹簧卡槽、取出墨盒固定槽、摘除电路板电机等小部件。
b.工具设备：螺丝刀、老虎钳、剪刀等。
c.主要拆解产物:海绵、、墨盒固定槽、电源、电机、电路板、连接线等。
d.相关要求：拆取墨盒固定装置时要防止连接管里有剩余墨汁，污染操作台。
图7取出海绵图8 拆除电源
图9拆除固定铁片，撬开弹簧卡槽，取出墨盒固定槽。
图10拆除电路板
图11拆除电机
图12拆除各种小的部件
整理分类，依次称重。
3.拆解物体b： Epson STYLUS PHOTO250
型号：P371A 产地：菲律宾质量：日期：拆解步骤与P330A 类似，不在赘述。
4.数据分析
P330A型打印机拆解数据
表型打印机的各部件或材料质量及其百分比
371A型打印机拆解数据
表型打印机的各部件或材料质量及其百分比。
